Page 33 of 404

31
Správné množství oleje
Nedostatek oleje
Tento stav je signalizován hlášením „Oil
level incorrect“ (Nesprávné množství
oleje) zobrazeným na přístrojové desce,
doprovázeném rozsvícením kontrolky
SERVICE a zvukovým signálem.
Jestliže nedostatek oleje potvrdí kontrola ruční
měrkou, je nezbytné jej doplnit, aby nedošlo
k poškození motoru.
Více informací o Kontrole množství náplní
naleznete v příslušné kapitole.
Závada měřiče množství oleje
Ukazatel teploty chladicí
kapaliny
Při běžícím motoru:
-
v z
óně A, teplota je správná,
-
v z
óně B, teplota je příliš vysoká; rozsvítí
se tato kontrolka společně se středovou
kontrolkou STOP a současně se zobrazí
příslušné hlášení a rozezní zvukový signál. Co nejdříve bezpečně zastavte.
Před vypnutím motoru několik minut vyčkejte.
Po vypnutí zapalování otevřete opatrně
kapotu motoru a ověř te hladinu chladicí
kapaliny.
Více informací o kontrole hladin
naleznete v příslušné kapitole.
Je signalizována hlášením „Oil level
measurement invalid“ (Neplatný údaj měření
hladiny oleje) zobrazeným na přístrojové desce.
Obraťte se na ser vis sítě PEUGEOT nebo na
jiný odborný ser vis. V případě poruchy elektrického ukazatele
již není množství oleje v motoru
sledováno.
Je-li systém nefunkční, je třeba
kontrolovat motorový olej pomocí ruční
měrky nacházející se v motorovém
prostoru.
Více informací o Kontrole množství
náplní
naleznete v příslušné kapitole.
1
Palubní zařízení
Page 34 of 404

32
Ukazatele dojezdové
vzdálenosti závislé na stavu
AdBlue
®
Tyto ukazatele dojezdové vzdálenosti jsou
přítomné pouze u verzí vozidel se vznětovým
motorem BlueHDi.
Jakmile poklesne množství AdBlue
® v nádrži
na úroveň rezer vy nebo je zjištěna porucha
fungování systému pro odstraňování emisí
škodlivin SCR, začne ukazatel po zapnutí
zapalování indikovat informaci o odhadované
vzdálenosti, kterou bude ještě možno ujet před
zablokováním startování motoru. Dojezdová vzdálenost mezi 2
400 a 600 km
Po zapnutí zapalování se rozsvítí
kontrolka AdBlue, doprovázená
zvukovým signálem a zobrazením
hlášení „Doplnit AdBlue: Startování
bude zakázáno po ujetí 1 500 km“,
udávajícím dojezdovou vzdálenost
vyjádřenou v kilometrech.
Za jízdy se bude hlášení zobrazovat po ujetí
každých 300
km, dokud nebude provedeno
doplnění hladiny AdBlue.
Je-li dosaženo rezer vní zásoby kapaliny
v nádrži, doporučujeme provést doplnění co
nejdříve.
Tato hlášení jsou doprovázena doporučením
nedoplňovat najednou více než 10
litrů AdBlue.
V případě rizika nenastartování
motoru z důvodu nedostatečné
zásoby AdBlue
®
Zařízení bránící nastartování motoru, které
je požadováno příslušnými předpisy, se
aktivuje automaticky, jakmile je nádrž na
AdBlue
® prázdná.Dojezdová vzdálenost větší než 2 400 km
Po zapnutí zapalování se na přístrojové desce nezobrazí
žádná informace ohledně dojezdové vzdálenosti.
Po stisknutí tohoto tlačítka se
dočasně zobrazí dojezdová
vzdálenost společně se zprávou
„ AdBlue: Dojezdová vzdálenost
větší než 2
400 km“ po němž
následuje hlášení oznamující, že
můžete do nádrže doplnit minimálně
10
litrů (umožní-li to zásoba AdBlue
v nádrži).
Palubní zařízení
Page 35 of 404

33
Dojezdová vzdálenost kratší než 600 km
P o zapnutí zapalování začne blikat
kontrolka AdBlue, doprovázená
zvukovým signálem a zobrazením
hlášení „Doplnit AdBlue: Startování
bude zakázáno po ujetí 300
km“,
udávajícím dojezdovou vzdálenost
vyjádřenou v kilometrech.
Za jízdy se bude hlášení zobrazovat po ujetí
každých 30
sekund, dokud nebude provedeno
doplnění hladiny AdBlue.
Je nezbytné provést doplnění co nejdříve, ještě
před úplným vyčerpáním nádrže; v opačném
případě již nebude možné nastartovat motor
vozidla.
Další informace o AdBlue
® a o systému SCR ,
zejména pak o doplňování kapaliny, naleznete
v příslušné kapitole. Odstavení způsobené nedostatkem AdBlue
®
Po zapnutí zapalování začne blikat
kontrolka AdBlue, doprovázená
zvukovým signálem a zobrazením
hlášení „Doplnit AdBlue: Startování
zakázáno“.
Nádrž aditiva AdBlue
® je prázdná: legislativou
předepsané zařízení proti startování zabrání
rozběhnutí motoru.
K opětovnému nastartování motoru je
nezbytné doplnit do nádrže minimálně
4
litry AdBlue
®.
V případě zjištění poruchy
systému čištění výfukových
plynů SCR
Zařízení bránící nastartování motoru se
aktivuje automaticky po ujetí 1 100 km
poté, kdy byla potvrzena závada systému
čištění výfukových plynů SCR. Jakmile to
bude možné, nechte systém zkontrolovat
v ser visu sítě PEUGEOT nebo v jiném
odborném servisu.
V případě zjištění poruchy
Rozsvítí se kontrolky AdBlue, Ser vice
a autodiagnostiky motoru, doprovázené
zvukovým signálem a hlášením „ Závada
antiemis. syst.“.
Výstraha se aktivuje za jízdy, jakmile je
porucha funkce zjištěna popr vé, a poté po
zapnutí zapalování při dalších jízdách, dokud
příčina poruchy přetr vává.
Pokud se jedná o dočasnou poruchu,
výstraha zmizí v průběhu další jízdy, po
diagnostické kontrole systému řízení emisí
SCR.
1
Palubní zařízení
Page 36 of 404

34
Během fáze povolené jízdy
(mezi 1 100 km a 0 km) Star tování zakázáno
Je-li porucha systému SCR potvrzena
(po 50
km, potvrzení je signalizováno tr valým
rozsvícením hlášení upozorňujícího na poruchu),
rozsvítí se kontrolka údržby a kontrolka
diagnostiky motoru a začne blikat kontrolka
AdBlue, což je doprovázeno spuštěním
zvukového signálu a zobrazením příslušného
hlášení (např.: „ Závada antiemis. syst.: Zákaz
startování za 300
km“) udávajícího dojezdovou
vzdálenost v mílích nebo kilometrech.
Za jízdy se bude hlášení zobrazovat každých
30
sekund, dokud bude porucha systému
čištění výfukových plynů SCR přetr vávat.
Výstraha se zopakuje po zapnutí zapalování.
Co nejdříve se obraťte na ser vis sítě
PEUGEOT nebo na jiný odborný ser vis.
V opačném případě již nebudete moci spustit
motor. Po každém zapnutí zapalování se rozsvítí
kontrolky údržby a autodiagnostiky motoru
a začne blikat kontrolka AdBlue doprovázená
zvukovým signálem a hlášením „ Závada
antiemis. syst.: Zákaz startování“.
Překročili jste limit povolený pro jízdu:
příslušné zařízení brání nastartování
motoru.
Abyste mohli motor vozidla znovu nastartovat,
je nezbytné se obrátit na ser vis sítě PEUGEOT
nebo na jiný odborný ser vis.Ruční spuštění testu
přístrojové desky
Tato funkce umožňuje ve kterémkoli okamžiku
ověřit některé ukazatele a zobrazit deník
výstrah.
F
P
ři běžícím motoru stiskněte krátce toto
tlačítko.
Na přístrojové desce se zobrazí následující
informace:
-
h
ladina motorového oleje,
-
l
hůta zbývající do příští ser visní prohlídky
vozidla,
-
d
ojezdová vzdálenost související s AdBlue
a systémem SCR u verzí vozidel se
vznětovým motorem BlueHDi,
-
a
ktuální výstrahy.
Tyto informace se zobrazují rovněž
automaticky při každém zapnutí
zapalování.
Palubní zařízení
Page 37 of 404

35

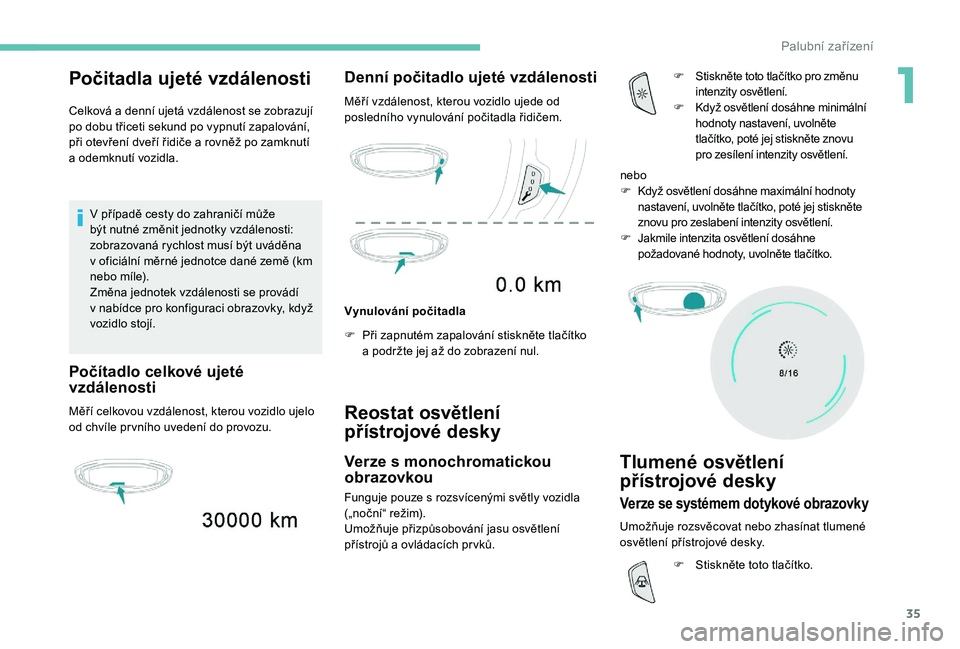

Počitadla ujeté vzdálenosti
Celková a denní ujetá vzdálenost se zobrazují
po dobu třiceti sekund po vypnutí zapalování,
při otevření dveří řidiče a rovněž po zamknutí
a odemknutí vozidla.V případě cesty do zahraničí může
být nutné změnit jednotky vzdálenosti:
zobrazovaná rychlost musí být uváděna
v oficiální měrné jednotce dané země (km
nebo míle).
Změna jednotek vzdálenosti se provádí
v nabídce pro konfiguraci obrazovky, když
vozidlo stojí.
Počítadlo celkové ujeté
vzdálenosti
Měří celkovou vzdálenost, kterou vozidlo ujelo
od chvíle pr vního uvedení do provozu.
Denní počitadlo ujeté vzdálenosti
Měří vzdálenost, kterou vozidlo ujede od
posledního vynulování počitadla řidičem.
Vynulování počitadla
F
P
ři zapnutém zapalování stiskněte tlačítko
a podržte jej až do zobrazení nul.
Reostat osvětlení
přístrojové desky
Verze s monochromatickou
obrazovkou
Funguje pouze s rozsvícenými světly vozidla
(„noční“ režim).
Umožňuje přizpůsobování jasu osvětlení
přístrojů a ovládacích pr vků. F
S
tiskněte toto tlačítko pro změnu
intenzity osvětlení.
F
K
dyž osvětlení dosáhne minimální
hodnoty nastavení, uvolněte
tlačítko, poté jej stiskněte znovu
pro zesílení intenzity osvětlení.
Tlumené osvětlení
přístrojové desky
Verze se systémem dotykové obrazovky
Umožňuje rozsvěcovat nebo zhasínat tlumené
osvětlení přístrojové desky. nebo
F
K
dyž osvětlení dosáhne maximální hodnoty
nastavení, uvolněte tlačítko, poté jej stiskněte
znovu pro zeslabení intenzity osvětlení.
F
J
akmile intenzita osvětlení dosáhne
požadované hodnoty, uvolněte tlačítko.
F
S
tiskněte toto tlačítko.
1
Palubní zařízení
Page 38 of 404

36
Palubní počítač
Zobrazuje informace o aktuální jízdě
(dojezdová vzdálenost, spotřeba paliva,
průměrná rychlost atd.).
Zobrazování údajů na
přístrojové desce
Údaje palubního počítače se zobrazují tr vale,
jestliže – v závislosti na verzi – vyberete
režim zobrazení „PALUBNÍ POČÍTAČ“ nebo
„OSOBNÍ NASTAVENÍ“.
Ve všech ostatních režimech zobrazení bude
mít stisknutí okraje ovládací páčky stěračů za
následek dočasné zobrazení těchto údajů na
příslušné obrazovce.-
A
ktuální informace zahrnující:
•
d
ojezdovou vzdálenost,
•
o
kamžitou spotřebu paliva,
•
p
očitadlo využití systému Stop & Start.
- J ízda „
1“ zahrnující:
• p růměrnou rychlost,
•
p
růměrnou spotřebu paliva,
•
u
jetou vzdálenost
pro pr vní jízdu.
-
J
ízda „2“ zahrnující:
•
p
růměrnou rychlost,
•
p
růměrnou spotřebu paliva,
•
u
jetou vzdálenost
pro druhou jízdu.
F
O
pakovaným stisknutím tohoto tlačítka,
které je umístěno na okraji ovládací páčky
stěračů , zobrazíte postupně jednotlivé
záložky.
Nastavení intenzity tlumeného osvětlení
přístrojové desky se provádí prostřednictvím
dotykové obrazovky.
nebo F
V
yberte nabídku Nastavení
v horním pruhu dotykové
obrazovky
.
F
S
tiskněte tlačítko „
Jas“.
F
N
astavte úroveň jasu stisknutím šipek nebo
přesunutím kurzoru.
F
P
otvrďte uložení změn a vystupte z nabídky.
Palubní zařízení
Page 39 of 404

37
Vynulování počítadla ujetých km trasy
Vysvětlení několika výrazů…
Dojezd
(km nebo míle)Vzdálenost, kterou je ještě možné
ujet se zbývajícím palivem v nádrži,
a to v závislosti na průměrné
spotřebě během několika posledních
ujetých kilometrů. Tato hodnota může kolísat v důsledku
změny stylu jízdy nebo profilu vozovky,
při nichž dojde k velké změně okamžité
s p ot ř e by.
Jakmile je dojezd nižší než 30 km, zobrazují se
p o m l č k y.
Po doplnění minimálně 5 litrů paliva je
dojezdová vzdálenost znovu vypočítána
a zobrazí se, pokud je vyšší než 100 km.
Jestliže za jízdy svítí stále pomlčky místo
čísel, obraťte se na ser vis sítě PEUGEOT
nebo na jiný odborný ser vis.
Okamžitá spotřeba paliva
(mpg (mil/galon) nebo l/100 km nebo km/l)
V ypočítává se za několik posledních
sekund.
Tato informace se zobrazuje až od
rychlosti 30
km/h.
Průměrná spotřeba paliva
(mpg (mil/galon) nebo l/100 km nebo km/l)
V ypočítává se od posledního
vynulování hodnot dané trasy.
Průměrná rychlost(km/h nebo mph)
Vypočítává se od posledního
vynulování hodnot dané trasy.
Ujetá vzdálenost
(km nebo míle)Vypočítává se od posledního
vynulování hodnot dané trasy.
Počitadlo využití systému
Stop & Start
F Je-li zobrazena požadovaná trasa, stiskněte na alespoň než dvě sekundy tlačítko na
okraji ovládací páčky stěračů.
Trasy „ 1“ a „ 2“ jsou vzájemně nezávislé
a používají se shodným způsobem.
Například trasa „ 1“ umožňuje provádění
denních výpočtů, zatímco trasa „ 2“ umožňuje
provádění měsíčních výpočtů.
(minuty/sekundy nebo hodiny/
minuty)
Pokud je vozidlo vybaveno systémem Stop &
Start, je na počitadle zobrazován čas, po který
byl během aktuální jízdy aktivován režim STOP.
Počitadlo se vynuluje při každém zapnutí
zapalování.
1
Palubní zařízení
Page 40 of 404

38
Monochromatická obrazovka C
Zobrazení informacíOvladače
V závislosti na kontextu se zobrazuje:
-
č as,
-
d
atum,
-
v
nější teplota (údaj bliká v případě
nebezpečí tvorby náledí),
-
v
izuální signalizace parkovacího asistenta,
-
z
droj právě reprodukovaného zvukového
signálu,
-
i
nformace o telefonu nebo o sadě hands-
free,
-
n
abídky pro nastavování displeje a vybavení
vozidla. Na ovládacím panelu audiosystému stiskněte:
F
t
lačítko „
MENU“ (Nabídka) pro přechod do
hlavní nabídky ,
F
t
lačítko „
5“ nebo „ 6“ pro procházení
položek na obrazovce,
F
t
lačítko „
7“ nebo „ 8“ pro změnu hodnoty
nastavení,
F
t
lačítko „
OK“ pro potvrzení,
nebo
F t lačítko „Zpět“ pro zrušení probíhající
operace.
Hlavní nabídka
F Stiskněte tlačítko MENU :
- „ Multimedia“,
-
„
Telephone“,
-
„
Connections“,
-
„
Personalisation-configuration“.
F
S
tisknutím tlačítka „ 7“ nebo „ 8“ zvolte
požadovanou nabídku, poté volbu potvrďte
stisknutím OK.
Menu „Multimedia“
Při zapnutém autorádiu umožňuje
tato nabídka aktivovat nebo
deaktivovat funkce spojené s
používáním rádia (Frequency search
(RDS), DAB / FM auto tracking,
RadioText (TXT) display) nebo zvolit
režim přehrávání médií (Normal,
Random, Random all, Repeat).
Více informací o aplikaci „Multimedia“
naleznete v kapitole „ Audio a telematika“.
M e n u „Te l e p h o n e “
Při zapnutém autorádiu umožňuje
tato nabídka telefonovat, vstoupit
do výpisu telefonických hovorů
a prohlížet jednotlivé telefonické
adresáře.
Více informací o aplikaci „Telephone“ naleznete
v kapitole „ Audio a telematika“.
Palubní zařízení
