2017 PEUGEOT 5008 Instrukcja obsługi (in Polish)

7

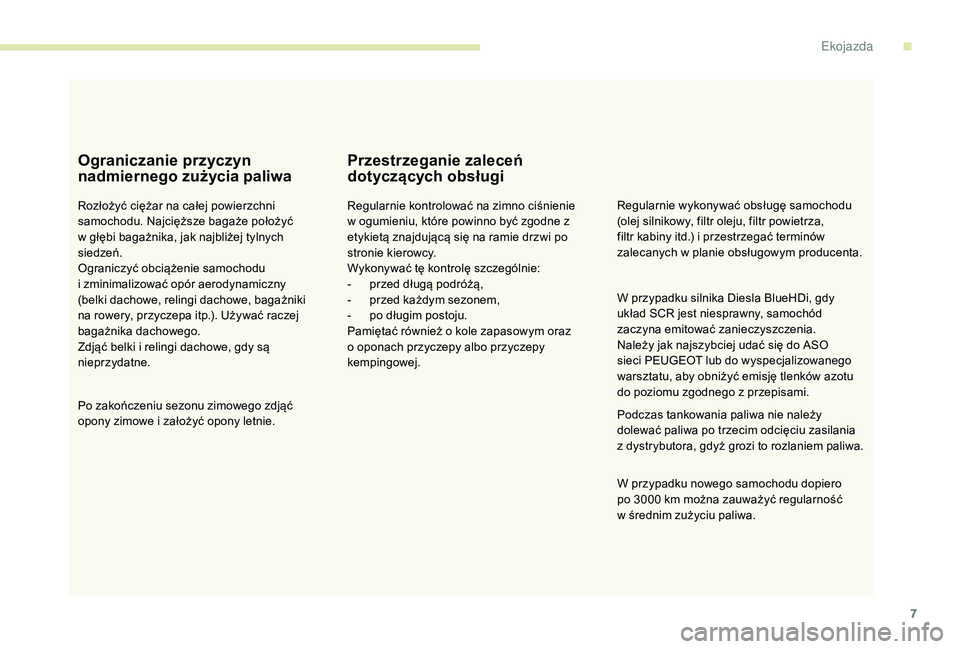

Ograniczanie przyczyn
nadmiernego zużycia paliwa
Rozłożyć ciężar na całej powierzchni
samochodu. Najcięższe bagaże położyć
w głębi bagażnika, jak najbliżej tylnych
siedzeń.
Ograniczyć obciążenie samochodu
i
zminimalizować opór aerodynamiczny
(belki dachowe, relingi dachowe, bagażniki
na rowery, przyczepa itp.). Używać raczej
bagażnika dachowego.
Zdjąć belki i relingi dachowe, gdy są
nieprzydatne.
Po zakończeniu sezonu zimowego zdjąć
opony zimowe i założyć opony letnie.
Przestrzeganie zaleceń
dotyczących obsługi
Regularnie kontrolować na zimno ciśnienie
w ogumieniu, które powinno być zgodne z
etykietą znajdującą się na ramie drzwi po
stronie kierowcy.
Wykonywać tę kontrolę szczególnie:
-

p
rzed długą podróżą,
-

p
rzed każdym sezonem,
-

p
o długim postoju.
Pamiętać również o kole zapasowym oraz
o oponach przyczepy albo przyczepy
kempingowej. Regularnie wykonywać obsługę samochodu
(olej silnikowy, filtr oleju, filtr powietrza,
filtr kabiny itd.) i przestrzegać terminów
zalecanych w planie obsługowym producenta.
Podczas tankowania paliwa nie należy
dolewać paliwa po trzecim odcięciu zasilania
z dystrybutora, gdyż grozi to rozlaniem paliwa.
W przypadku nowego samochodu dopiero
po 3000 km można zauważyć regularność
w
średnim zużyciu paliwa.
W przypadku silnika Diesla BlueHDi, gdy
układ SCR jest niesprawny, samochód
zaczyna emitować zanieczyszczenia.
Należy jak najszybciej udać się do ASO
sieci PEUGEOT lub do wyspecjalizowanego
warsztatu, aby obniżyć emisję tlenków azotu
do poziomu zgodnego z przepisami.
.
E

8

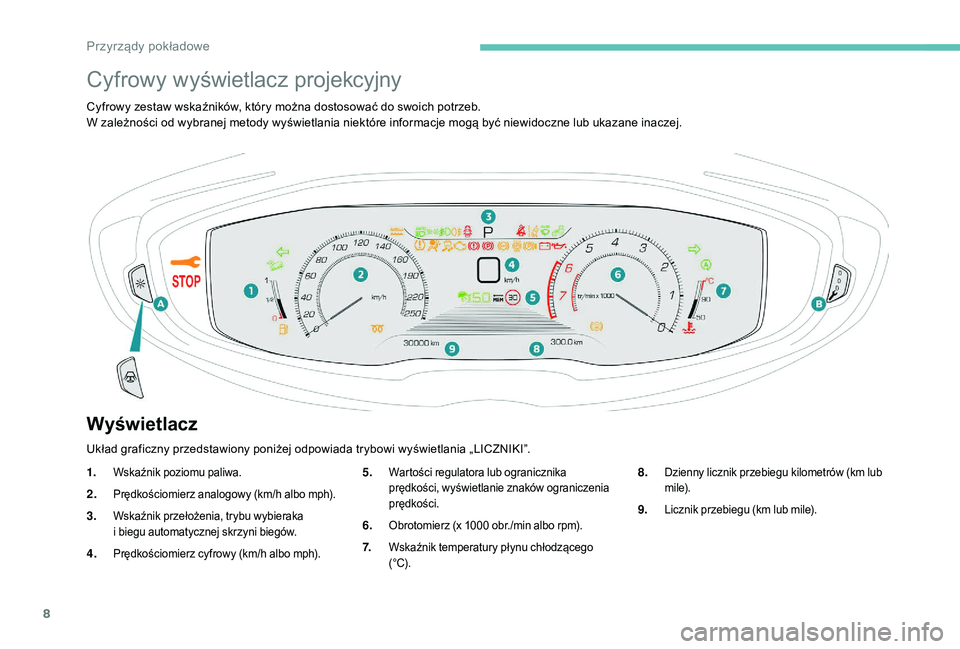

Cyfrowy wyświetlacz projekcyjny
Cyfrowy zestaw wskaźników, który można dostosować do swoich potrzeb.
W zależności od wybranej metody wyświetlania niektóre informacje mogą być niewidoczne lub ukazane inaczej.
Wyświetlacz
1.Wskaźnik poziomu paliwa.
2.Prędkościomierz analogowy (km/h albo mph).
3.Wskaźnik przełożenia, trybu wybieraka
i biegu automatycznej skrzyni biegów.
4.Prędkościomierz cyfrowy (km/h albo mph).
5.Wartości regulatora lub ogranicznika
prędkości, wyświetlanie znaków ograniczenia
prędkości.
6.Obrotomierz (x 1000 obr./min albo rpm).
7.Wskaźnik temperatury płynu chłodzącego
(°C).
8.Dzienny licznik przebiegu kilometrów (km lub
mil e).
9.Licznik przebiegu (km lub mile).
Układ graficzny przedstawiony poniżej odpowiada trybowi wyświetlania „LICZNIKI”.
Przyrządy pokładowe

9

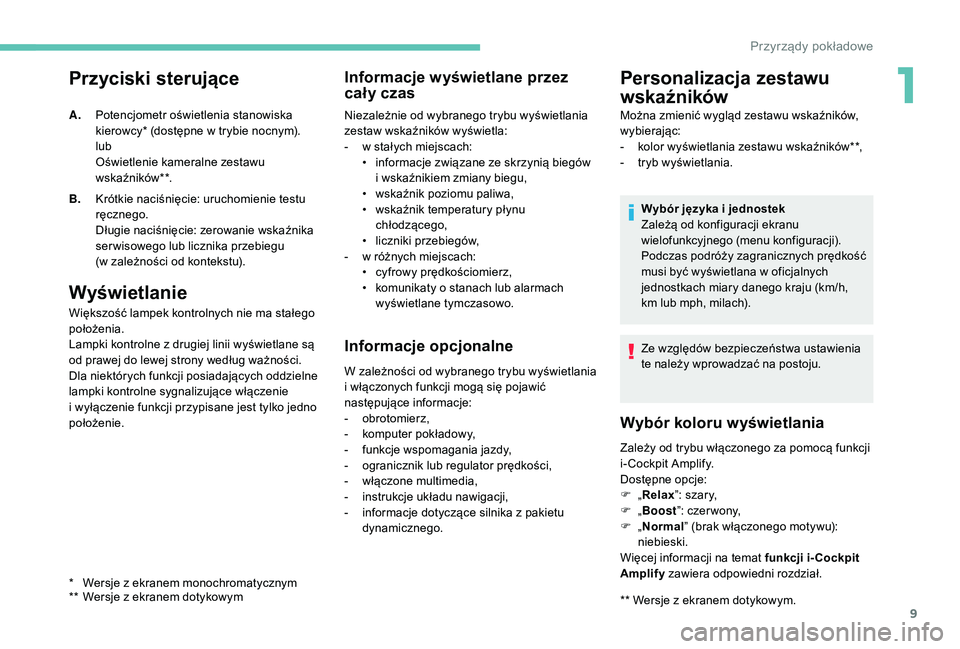

Przyciski sterujące
Wyświetlanie
Większość lampek kontrolnych nie ma stałego
położenia.
Lampki kontrolne z drugiej linii wyświetlane są
od prawej do lewej strony według ważności.
Dla niektórych funkcji posiadających oddzielne
lampki kontrolne sygnalizujące włączenie
i wyłączenie funkcji przypisane jest tylko jedno
położenie.
Informacje wyświetlane przez
cały czas
Niezależnie od wybranego trybu wyświetlania
zestaw wskaźników wyświetla:
-

w s
tałych miejscach:
•

i
nformacje związane ze skrzynią biegów
i
wskaźnikiem zmiany biegu,
•

w
skaźnik poziomu paliwa,
•

w
skaźnik temperatury płynu
chłodzącego,
•

l
iczniki przebiegów,
-

w r
óżnych miejscach:
•

c
yfrowy prędkościomierz,
•

k
omunikaty o stanach lub alarmach
wyświetlane tymczasowo.
Informacje opcjonalne
W zależności od wybranego trybu wyświetlania
i włączonych funkcji mogą się pojawić
następujące informacje:
-
ob

rotomierz,
-

k
omputer pokładowy,
-

f
unkcje wspomagania jazdy,
-

o
granicznik lub regulator prędkości,
-

w
łączone multimedia,
-

i
nstrukcje układu nawigacji,
-

i
nformacje dotyczące silnika z pakietu
dynamicznego.
A.
Potencjometr oświetlenia stanowiska
kierowcy* (dostępne w trybie nocnym).
lub
Oświetlenie kameralne zestawu
wskaźników**.
*

W

ersje z ekranem monochromatycznym
**

W

ersje z ekranem dotykowym
B.
Krótkie naciśnięcie: uruchomienie testu
ręcznego.
Długie naciśnięcie: zerowanie wskaźnika
ser wisowego lub licznika przebiegu
(w

zależności od kontekstu).
Personalizacja zestawu
wskaźników
Można zmienić wygląd zestawu wskaźników,
wybierając:
-

k
olor wyświetlania zestawu wskaźników**,
-

t
ryb wyświetlania.
Wybór języka i jednostek
Zależą od konfiguracji ekranu
wielofunkcyjnego (menu konfiguracji).
Podczas podróży zagranicznych prędkość
musi być wyświetlana w oficjalnych
jednostkach miary danego kraju (km/h,
km lub mph, milach).
Ze względów bezpieczeństwa ustawienia
te należy wprowadzać na postoju.
** Wersje z ekranem dotykowym.
Wybór koloru wyświetlania
Zależy od trybu włączonego za pomocą funkcji
i- Cockpit Amplify.
Dostępne opcje:
F „Relax ”: szary,
F
„Boost ”: czer wony,
F
„Normal ” (brak włączonego motywu):
niebieski.
Więcej informacji na temat funkcji i- Cockpit
Amplify zawiera odpowiedni rozdział.
1
Przyrządy pokładowe

10

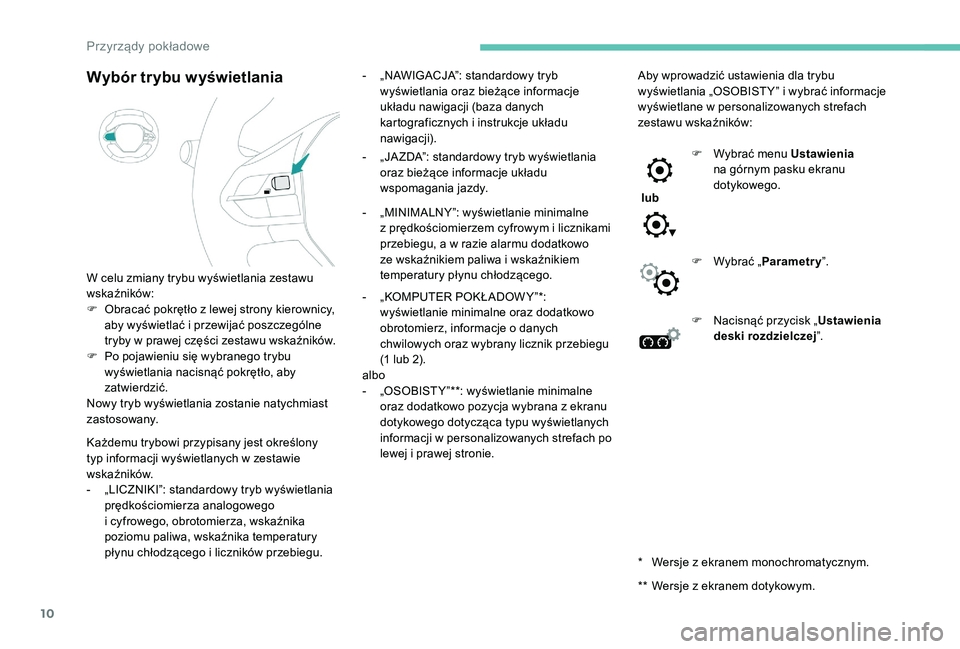

Wybór trybu wyświetlania
W celu zmiany trybu wyświetlania zestawu
wskaźników:
F
O
bracać pokrętło z lewej strony kierownicy,
aby wyświetlać i przewijać poszczególne
tryby w prawej części zestawu wskaźników.
F

P
o pojawieniu się wybranego trybu
wyświetlania nacisnąć pokrętło, aby
zatwierdzić.
Nowy tryb wyświetlania zostanie natychmiast
zastosowany.
Każdemu trybowi przypisany jest określony
typ informacji wyświetlanych w zestawie
wskaźników.
-

„
LICZNIKI”: standardowy tryb wyświetlania
prędkościomierza analogowego
i
cyfrowego, obrotomierza, wskaźnika
poziomu paliwa, wskaźnika temperatury
płynu chłodzącego i liczników przebiegu. -

„
NAWIGACJA”: standardowy tryb
wyświetlania oraz bieżące informacje
układu nawigacji (baza danych
kartograficznych i instrukcje układu
nawigacji).
-
„
JA ZDA”: standardowy tryb wyświetlania
oraz bieżące informacje układu
wspomagania jazdy.
-
„
MINIMALNY”: wyświetlanie minimalne
z prędkościomierzem cyfrowym i licznikami
przebiegu, a w razie alarmu dodatkowo
ze wskaźnikiem paliwa i wskaźnikiem
temperatury płynu chłodzącego.
-
„
KOMPUTER POKŁADOW Y”*:
wyświetlanie minimalne oraz dodatkowo
obrotomierz, informacje o danych
chwilowych oraz wybrany licznik przebiegu
(1 lub 2).
albo
-

„
OSOBIST Y”**: wyświetlanie minimalne
oraz dodatkowo pozycja wybrana z ekranu
dotykowego dotycząca typu wyświetlanych
informacji w personalizowanych strefach po
lewej i prawej stronie.
*

W
ersje z ekranem monochromatycznym.
**

W
ersje z ekranem dotykowym.
Aby wprowadzić ustawienia dla trybu
wyświetlania „OSOBIST Y” i wybrać informacje
wyświetlane w personalizowanych strefach
zestawu wskaźników:
lub
F
W
ybrać menu Ustawienia

na górnym pasku ekranu
dotykowego.
F
W
ybrać „
Parametry ”.
F
N
acisnąć przycisk „Ustawienia
deski rozdzielczej”.
Przyrządy pokładowe

11
Ze względów bezpieczeństwa ustawienia
te należy wprowadzać na postoju.

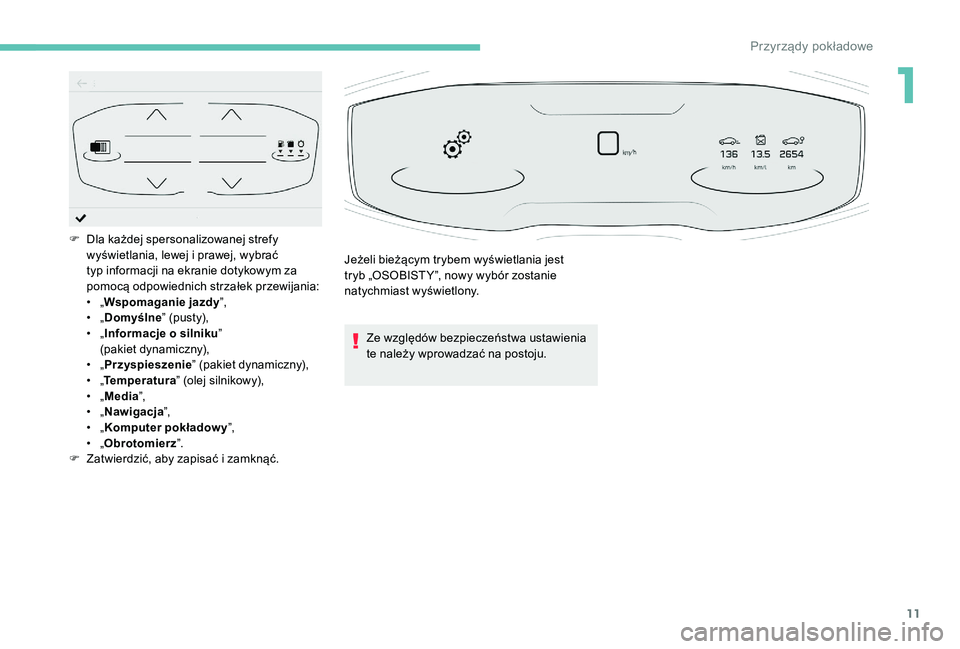

F

D

la każdej spersonalizowanej strefy
wyświetlania, lewej i prawej, wybrać
typ informacji na ekranie dotykowym za
pomocą odpowiednich strzałek przewijania:
•

„
W

spomaganie jazdy
”,
•

„
D

omyślne
” (pusty),
•
„
I
nformacje o silniku
”
(pakiet d
ynamiczny),
•

„ P

rzyspieszenie ” (pakiet dynamiczny),
•

„ T

emperatura ” (olej silnikowy),
•

„ M

edia ”,
•

„ Na

wigacja ”,
•

„ K

omputer pokładowy ”,
•

„ O

brotomierz ”.
F

Z

atwierdzić, aby zapisać i zamknąć. Jeżeli bieżącym trybem wyświetlania jest
tryb „OSOBIST Y”, nowy wybór zostanie
natychmiast wyświetlony.
1
Przyrządy pokładowe

12

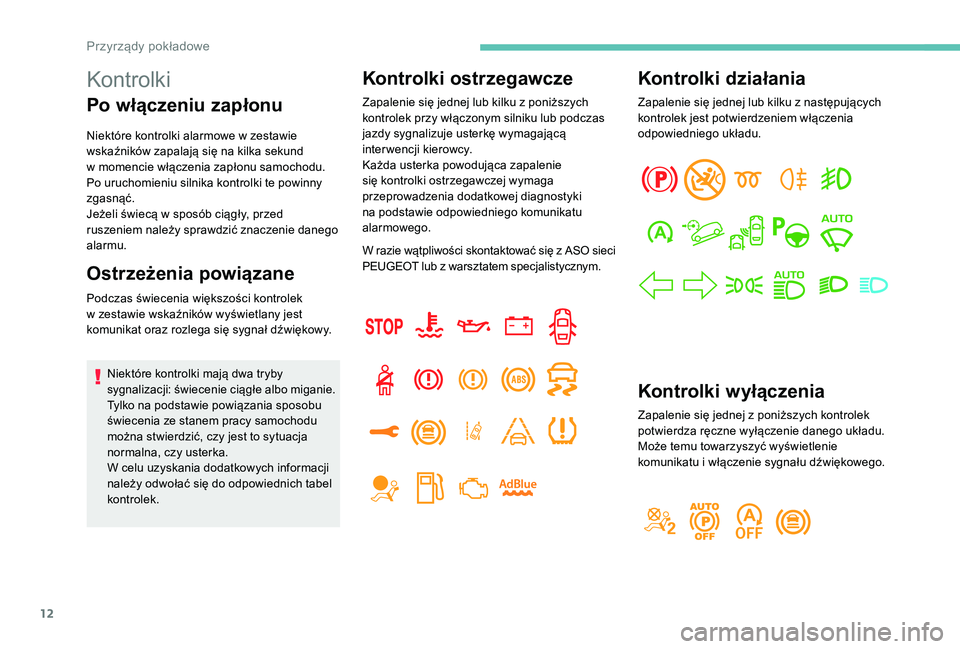

Kontrolki
Po włączeniu zapłonu
Niektóre kontrolki alarmowe w zestawie
wskaźników zapalają się na kilka sekund
w momencie włączenia zapłonu samochodu.
Po uruchomieniu silnika kontrolki te powinny
zgasnąć.
Jeżeli świecą w sposób ciągły, przed
ruszeniem należy sprawdzić znaczenie danego
alarmu.
Ostrzeżenia powiązane
Podczas świecenia większości kontrolek
w zestawie wskaźników wyświetlany jest
komunikat oraz rozlega się sygnał dźwiękowy.
Niektóre kontrolki mają dwa tryby
sygnalizacji: świecenie ciągłe albo miganie.
Tylko na podstawie powiązania sposobu
świecenia ze stanem pracy samochodu
można stwierdzić, czy jest to sytuacja
normalna, czy usterka.
W celu uzyskania dodatkowych informacji
należy odwołać się do odpowiednich tabel
kontrolek.
Kontrolki ostrzegawcze
Zapalenie się jednej lub kilku z poniższych
kontrolek przy włączonym silniku lub podczas
jazdy sygnalizuje usterkę wymagającą
interwencji kierowcy.
Każda usterka powodująca zapalenie
się kontrolki ostrzegawczej wymaga
przeprowadzenia dodatkowej diagnostyki
na podstawie odpowiedniego komunikatu
alarmowego.
Kontrolki działania
Zapalenie się jednej lub kilku z następujących
kontrolek jest potwierdzeniem włączenia
odpowiedniego układu.
Kontrolki wyłączenia
Zapalenie się jednej z poniższych kontrolek
potwierdza ręczne wyłączenie danego układu.
Może temu towarzyszyć wyświetlenie
komunikatu i włączenie sygnału dźwiękowego.
W razie wątpliwości skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
Przyrządy pokładowe

13

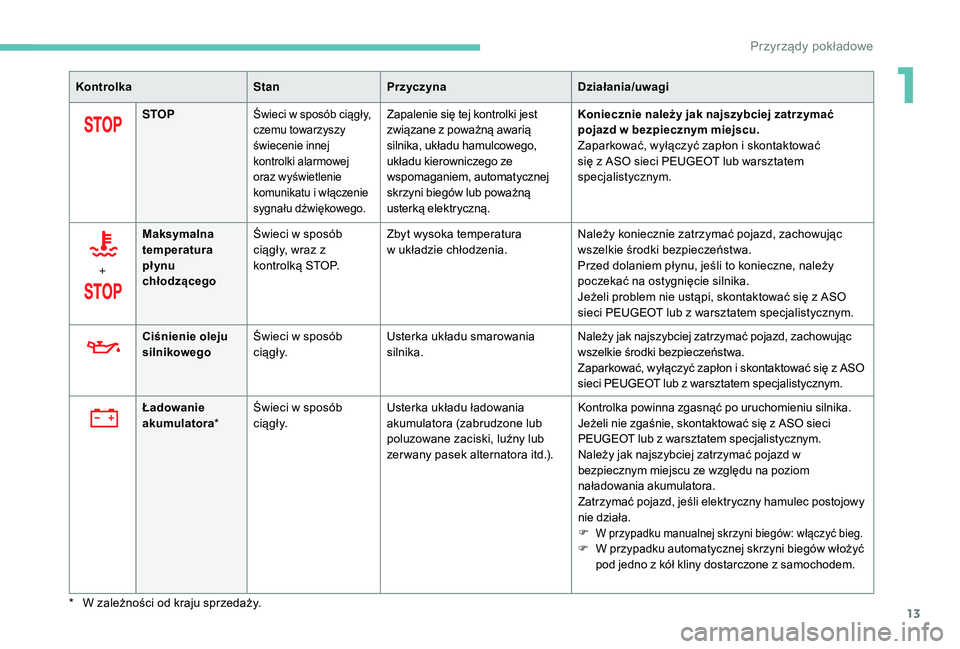

KontrolkaStanPrzyczyna Działania/uwagi
STOP
Świeci w sposób ciągły,
czemu towarzyszy
świecenie innej
kontrolki alarmowej
oraz wyświetlenie
komunikatu i włączenie
sygnału dźwiękowego.Zapalenie się tej kontrolki jest
związane z poważną awarią
silnika, układu hamulcowego,
układu kierowniczego ze
wspomaganiem, automatycznej
skrzyni biegów lub poważną
usterką elektryczną. Koniecznie należy jak najszybciej zatrzymać
pojazd w bezpiecznym miejscu.
Zaparkować, wyłączyć zapłon i skontaktować
się z ASO sieci PEUGEOT lub warsztatem
specjalistycznym.
+ Maksymalna
temperatura
płynu
chłodzącego Świeci w sposób
ciągły, wraz z
kontrolką STOP.
Zbyt wysoka temperatura
w
układzie chłodzenia. Należy koniecznie zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa.
Przed dolaniem płynu, jeśli to konieczne, należy
poczekać na ostygnięcie silnika.
Jeżeli problem nie ustąpi, skontaktować się z ASO
sieci PEUGEOT lub z warsztatem specjalistycznym.
*

W z

ależności od kraju sprzedaży. Ładowanie
akumulatora
*Świeci w sposób
c i ą g ł y. Usterka układu ładowania
akumulatora (zabrudzone lub
poluzowane zaciski, luźny lub
zer wany pasek alternatora itd.). Kontrolka powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
Należy jak najszybciej zatrzymać pojazd w
bezpiecznym miejscu ze względu na poziom
naładowania akumulatora.
Zatrzymać pojazd, jeśli elektryczny hamulec postojowy
nie działa.
F
W przypadku manualnej skrzyni biegów: włączyć bieg.
F W przypadku automatycznej skrzyni biegów włożyć
pod jedno z kół kliny dostarczone z samochodem.
Ciśnienie oleju
silnikowego
Świeci w sposób
c i ą g ł y. Usterka układu smarowania
silnika. Należy jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa.
Zaparkować, wyłączyć zapłon i skontaktować się z ASO
sieci PEUGEOT lub z warsztatem specjalistycznym.
1
Przyrządy pokładowe

14

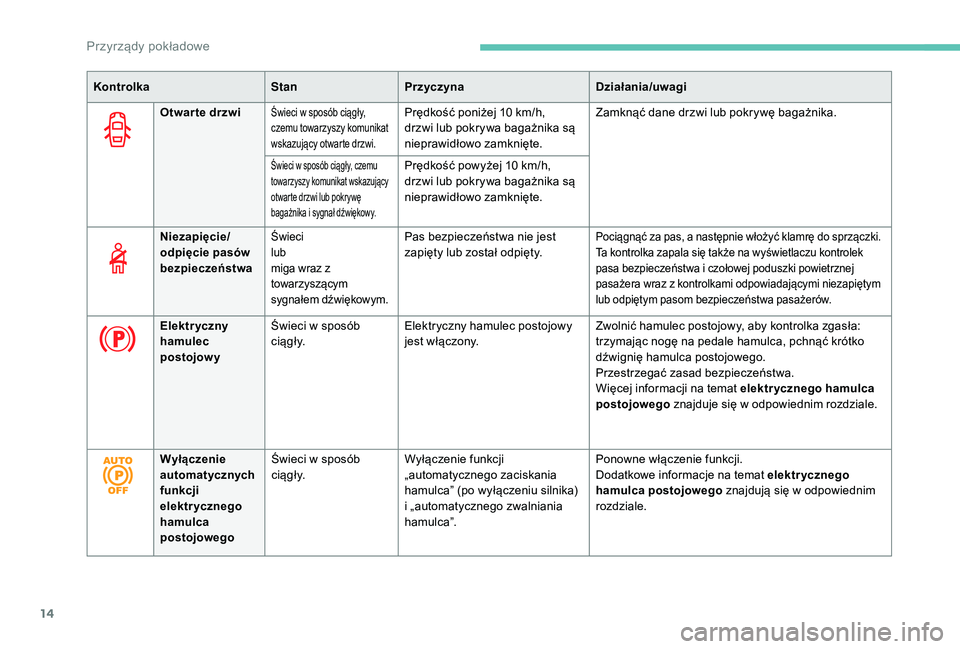

KontrolkaStanPrzyczyna Działania/uwagi
Otwar te drzwi
Świeci w sposób ciągły,
czemu towarzyszy komunikat
wskazujący otwarte drzwi.Prędkość poniżej 10 km/h,
drzwi lub pokrywa bagażnika są
nieprawidłowo zamknięte. Zamknąć dane drzwi lub pokrywę bagażnika.
Świeci w sposób ciągły, czemu
towarzyszy komunikat wskazujący
otwarte drzwi lub pokrywę
bagażnika i sygnał dźwiękowy.Prędkość powyżej 10 km/h,
drzwi lub pokrywa bagażnika są
nieprawidłowo zamknięte.
Niezapięcie/
odpięcie pasów
bezpieczeństwa
Świeci
lub
miga wraz z
towarzyszącym
sygnałem dźwiękowym.Pas bezpieczeństwa nie jest
zapięty lub został odpięty.Pociągnąć za pas, a następnie włożyć klamrę do sprzączki.
Ta kontrolka zapala się także na wyświetlaczu kontrolek
pasa bezpieczeństwa i czołowej poduszki powietrznej
pasażera wraz z kontrolkami odpowiadającymi niezapiętym
lub odpiętym pasom bezpieczeństwa pasażerów.
Elektryczny
hamulec
postojowy Świeci w sposób
c i ą g ł y.
Elektryczny hamulec postojowy
jest włączony. Zwolnić hamulec postojowy, aby kontrolka zgasła:
trzymając nogę na pedale hamulca, pchnąć krótko
dźwignię hamulca postojowego.
Przestrzegać zasad bezpieczeństwa.
Więcej informacji na temat elektr ycznego hamulca
postojowego
znajduje się w odpowiednim rozdziale.
Wyłączenie
automatycznych
funkcji
elektrycznego
hamulca
postojowego Świeci w sposób
c i ą g ł y.
Wyłączenie funkcji
„automatycznego zaciskania
hamulca” (po wyłączeniu silnika)
i „automatycznego zwalniania
hamulca”. Ponowne włączenie funkcji.
Dodatkowe informacje na temat elektrycznego
hamulca postojowego znajdują się w odpowiednim
rozdziale.
Przyrządy pokładowe
