2017 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

Замена ламп

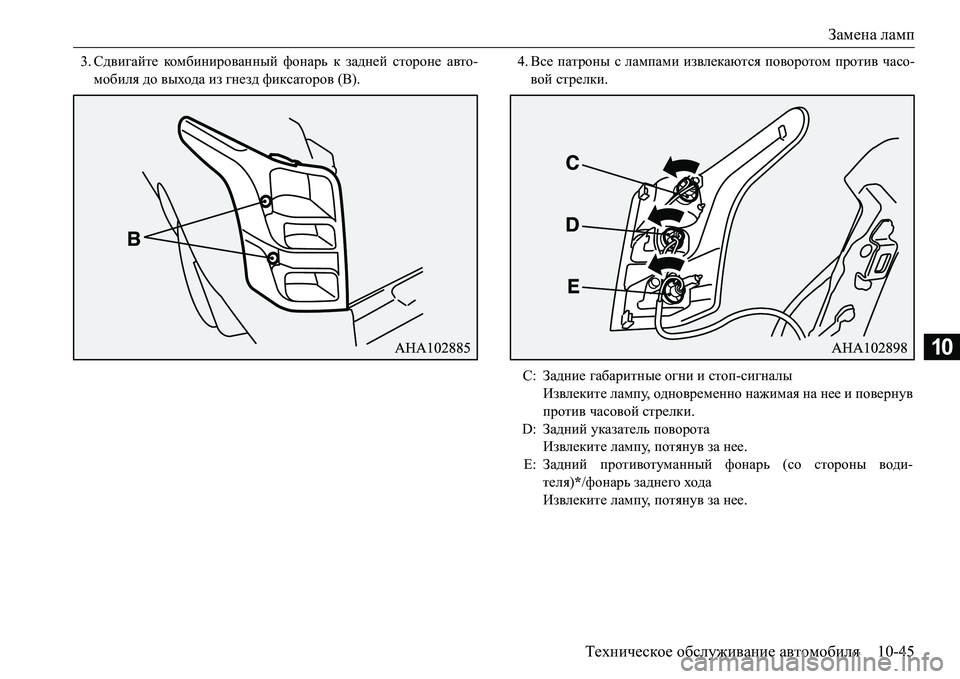

Техническое обслуживание автомобиля10-45
10
3.Сдвигайте комбинированный фонарь к задней стороне авто-
мобиля до выхода из гнезд фиксаторов (В).4.Все патроны с лампами извлекаются поворотом против часо-
вой стрелки.
С:Задние габаритные огни и стоп-сигналы
Извлеките лампу, одновременно нажимая на нее и повернув
против часовой стрелки.
D:Задний указатель поворота
Извлеките лампу, потянув за нее.
E:Задний противотуманный фонарь (со стороны води-
теля)*/фонарь заднего хода
Извлеките лампу, потянув за нее.

Замена ламп
10-46Техническое обслуживание автомобиля
10
5.Лампа устанавливается в порядке, обратном порядку снятия.
E01004602224
1.Вставьте в разъем плафона отвертку с плоским лезвием, затем
снимите плафон, аккуратно отжав его.ПРИМЕЧАНИЕ
Устанавливая фонарь на место, совместите направляющие штифты
(F) и фиксатор (G) с отверстиями (H) в кузове.
Фонари освещения регистрационного знака
ПРИМЕЧАНИЕ
Оберните отвертку тканью, чтобы не поцарапать рассеиватель или
кузов.

Замена ламп

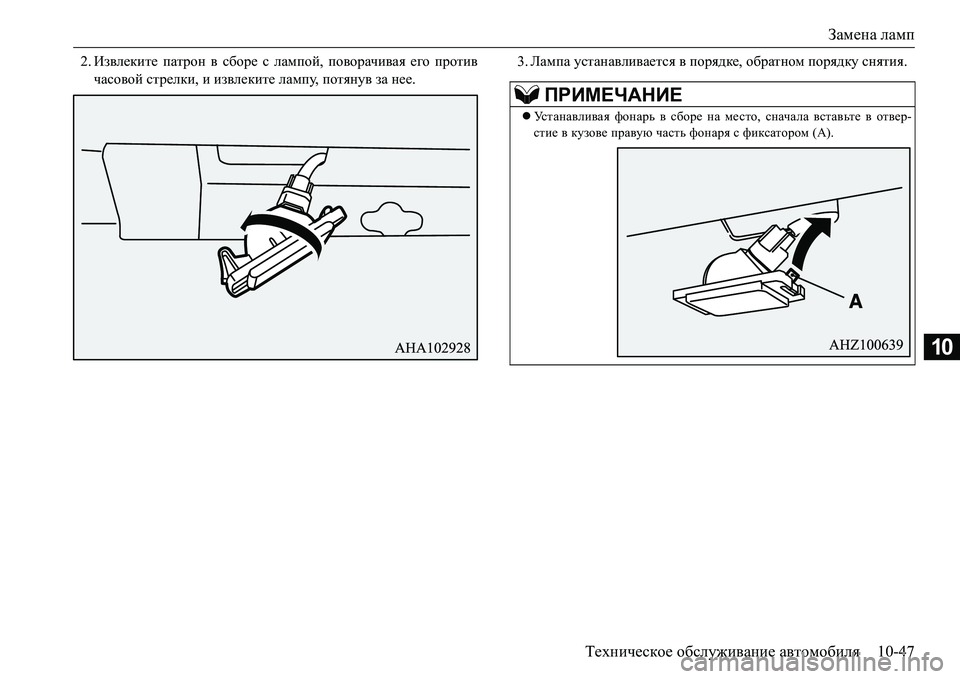

Техническое обслуживание автомобиля10-47
10
2.Извлеките патрон в сборе с лампой, поворачивая его против
часовой стрелки, и извлеките лампу, потянув за нее.3.Лампа устанавливается в порядке, обратном порядку снятия.
ПРИМЕЧАНИЕ
Устанавливая фонарь в сборе на место, сначала вставьте в отвер-
стие в кузове правую часть фонаря с фиксатором (A).

Замена ламп

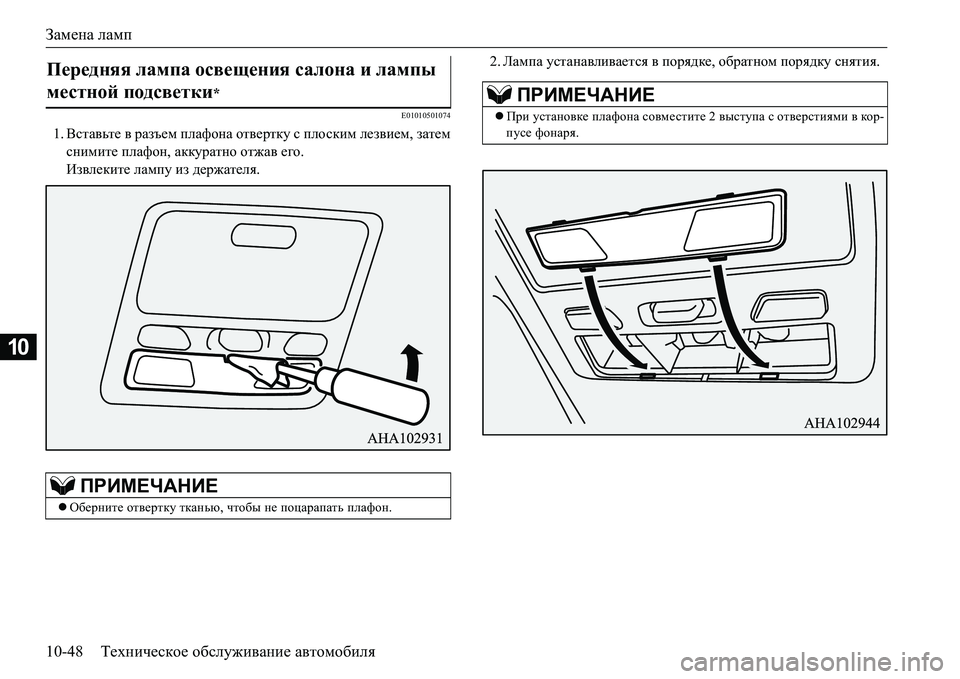

10-48Техническое обслуживание автомобиля
10
E01010501074
1.Вставьте в разъем плафона отвертку с плоским лезвием, затем
снимите плафон, аккуратно отжав его.
Извлеките лампу из держателя.2.Лампа устанавливается в порядке, обратном порядку снятия.
Передняя лампа освещения салона и лампы
местной подсветки
*
ПРИМЕЧАНИЕ
Оберните отвертку тканью, чтобы не поцарапать плафон.
ПРИМЕЧАНИЕ
При установке плафона совместите 2 выступа с отверстиями в ко р-
пусе фонаря.

Замена ламп

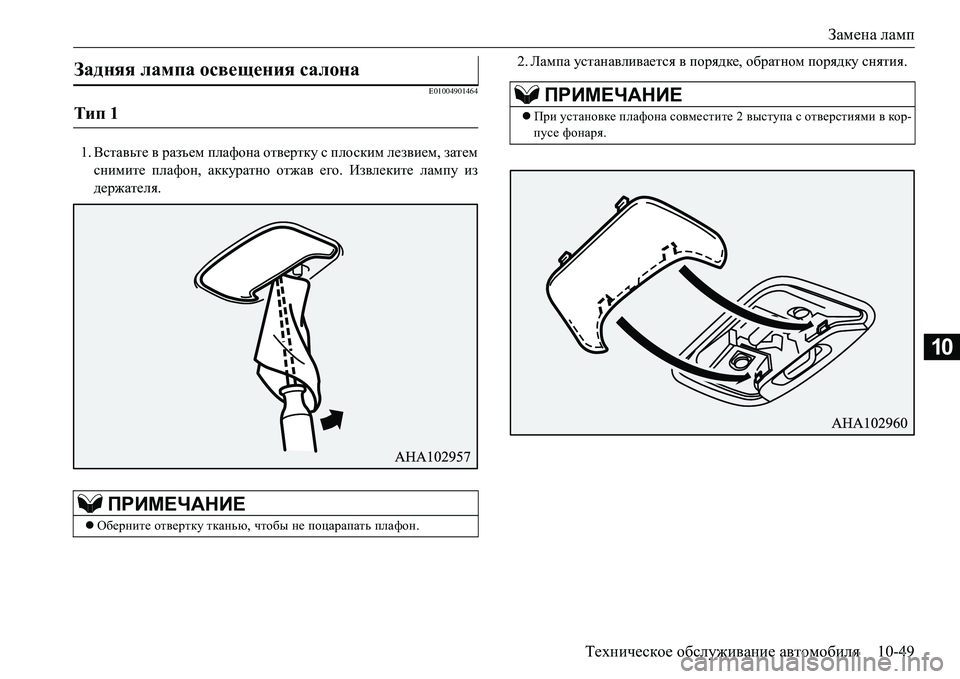

Техническое обслуживание автомобиля10-49
10
E01004901464
1.Вставьте в разъем плафона отвертку с плоским лезвием, затем
снимите плафон, аккуратно отжав его. Извлеките лампу из
держателя.2.Лампа устанавливается в порядке, обратном порядку снятия.
Задняя лампа освещения салона
Тип 1
ПРИМЕЧАНИЕ
Оберните отвертку тканью, чтобы не поцарапать плафон.
ПРИМЕЧАНИЕ
При установке плафона совместите 2 выступа с отверстиями в кор-
пусе фонаря.

Замена ламп

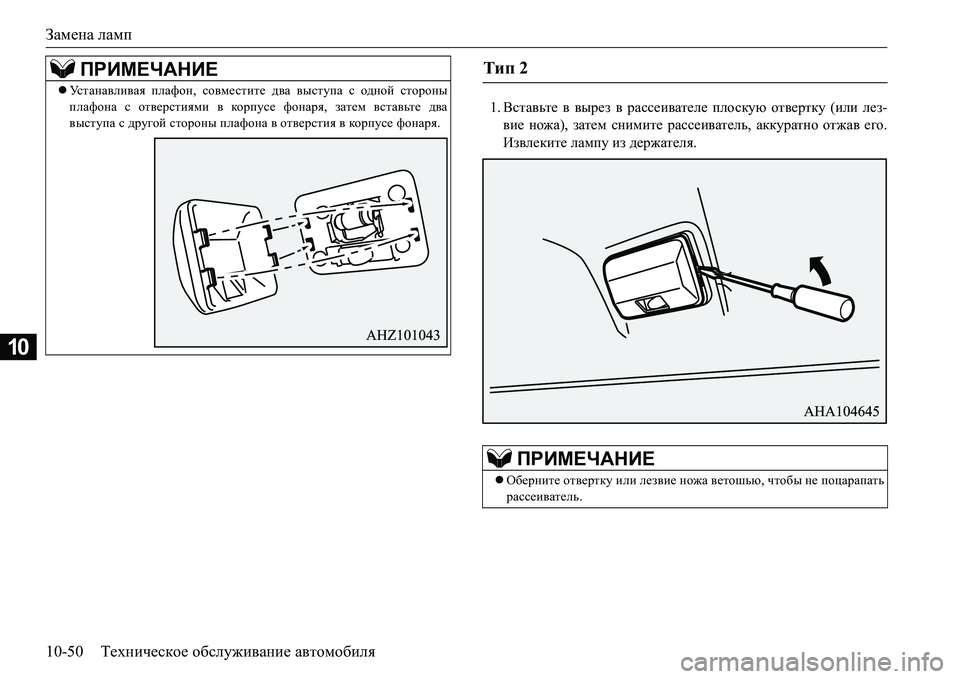

10-50Техническое обслуживание автомобиля
10
1.Вставьте в вырез в рассеивателе плоскую отвертку (или лез-
вие ножа), затем снимите рассеиватель, аккуратно отжав его.
Извлеките лампу из держателя.
ПРИМЕЧАНИЕ
Устанавливая плафон, совместите два выступа с одной стороны
плафона с отверстиями в корпусе фонаря, затем вставьте два
выступа с другой стороны плафона в отверстия в корпусе фонаря.
Тип 2
ПРИМЕЧАНИЕ
Оберните отвертку или лезвие ножа ветошью, чтобы не поцарапать
рассеиватель.

Светомаскировка для фар

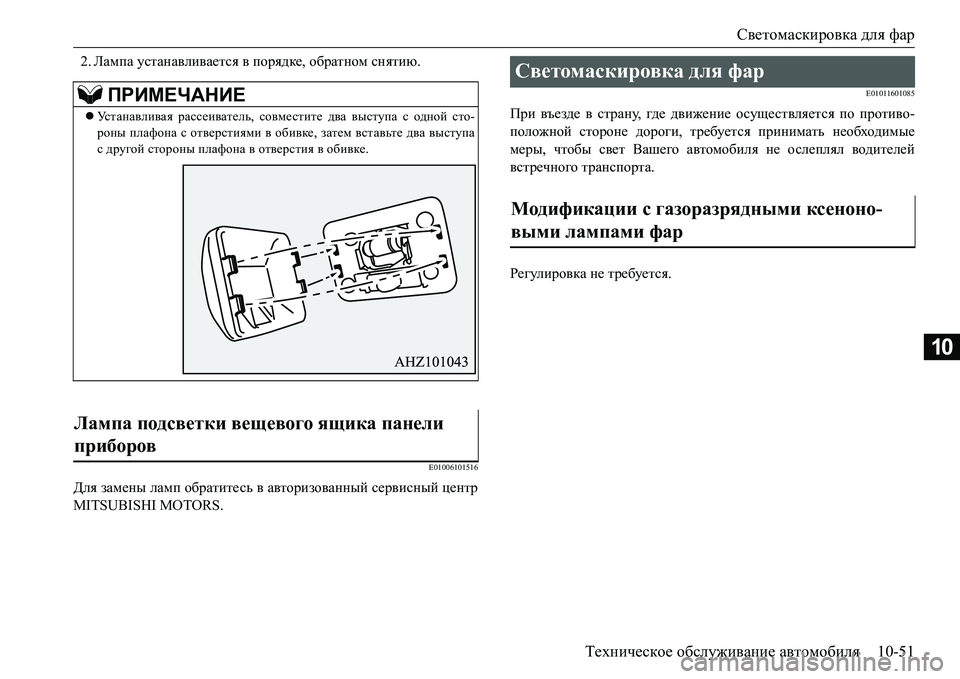

Техническое обслуживание автомобиля10-51
10
2.Лампа устанавливается в порядке, обратном снятию.
E01006101516
Для замены ламп обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
E01011601085
При въезде в страну, где движение осуществляется по противо-
положной стороне дороги, требуется принимать необходимые
меры, чтобы свет Вашего автомобиля не ослеплял водителей
встречного транспорта.
Регулировка не требуется.
ПРИМЕЧАНИЕ
Устанавливая рассеиватель, совместите два выступа с одной сто-
роны плафона с отверстиями в обивке, затем вставьте два выступа
с другой стороны плафона в отверстия в обивке.
Лампа подсветки вещевого ящика панели
приборов
Светомаскировка для фар
Модификации с газоразрядными ксеноно-
выми лампами фар

Светомаскировка для фар

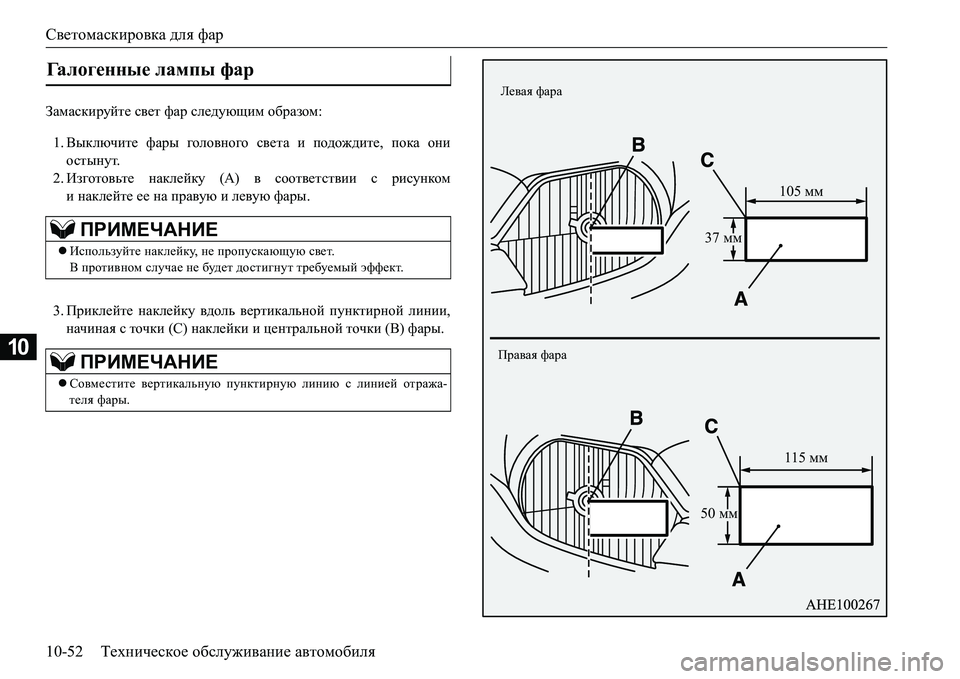

10-52Техническое обслуживание автомобиля
10
AZfZkdbjmcl_ свет фар следующим образом:
1.Выключите фары головного света и подождите, пока они
остынут.
2.Изготовьте наклейку (A) в соответствии с рисунком
инаклейте ее на правую и левую фары.
3.Приклейте наклейку вдоль вертикальной пунктирной линии,
начиная с точки (C) наклейки и центральной точки (B) фары.
Галогенные лампы фар
ПРИМЕЧАНИЕ
Используйте наклейку, не пропускающую свет.
В противном случае не будет достигнут требуемый эффект.
ПРИМЕЧАНИЕ
Совместите вертикальную пунктирную линию с линией отража-
теля фары.
37 мм105 мм
50 мм115 мм
Левая фара
Правая фара
