2017 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

Замена ламп
Техническое обслуживание автомобиля10-37
10

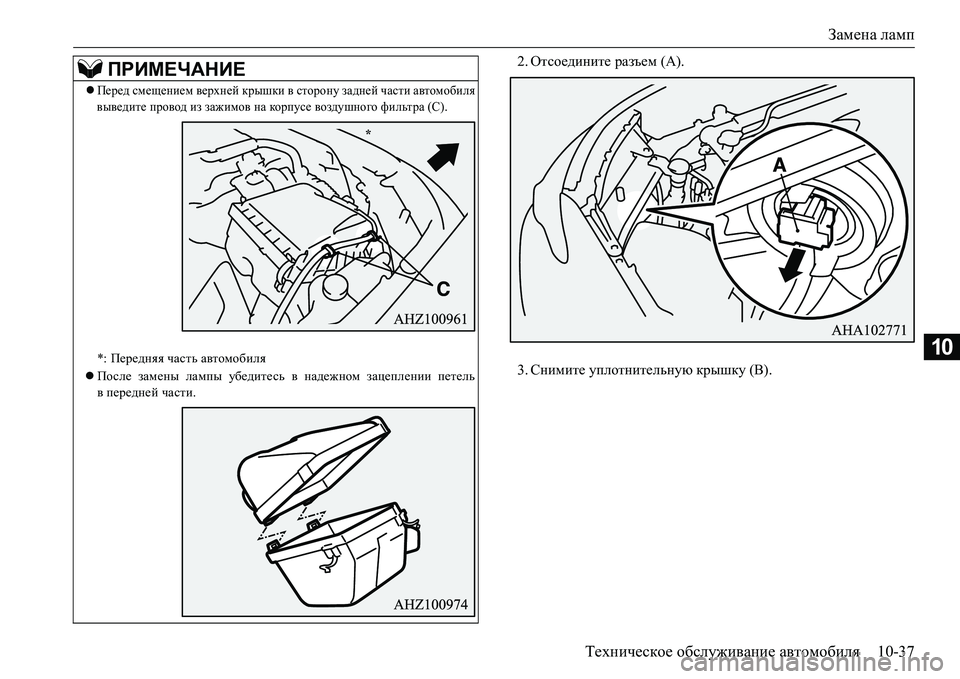

2.Отсоедините разъем (А).
3.Снимите уплотнительную крышку (В).ПРИМЕЧАНИЕ
Перед смещением верхней крышки в сторону задней части автомобиля
выведите провод из зажимов на ко рп у с е воздушного фильтра (С).
*: Передняя часть автомобиля
После замены лампы убедитесь в надежном зацеплении петель
впередней части.
*

Замена ламп
10-38Техническое обслуживание автомобиля

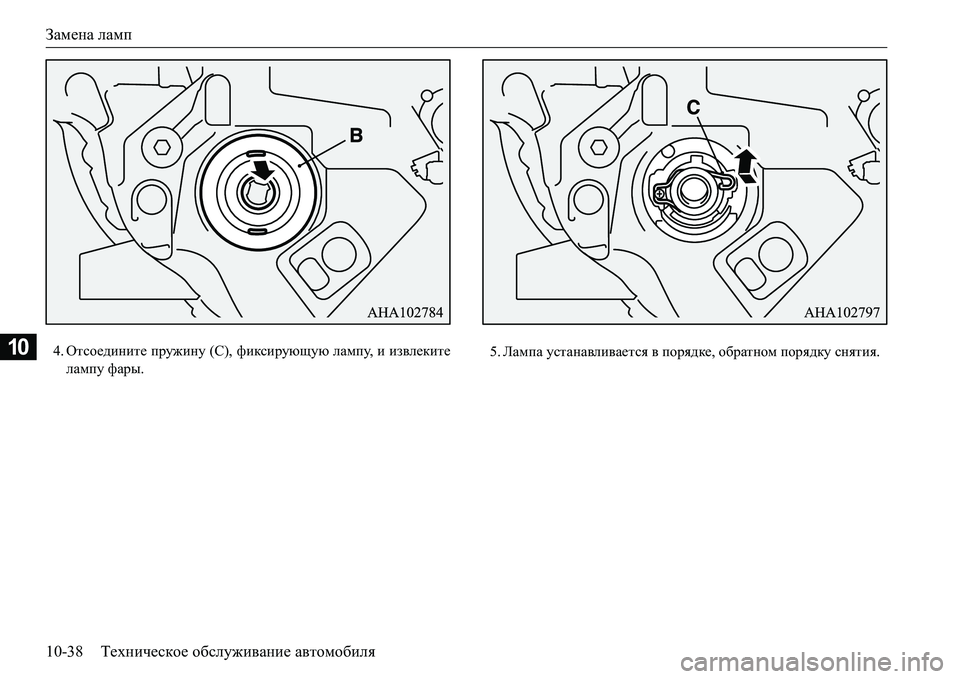

104.Отсоедините пружину (С), фиксирующую лампу, и извлеките
лампу фары.5.Лампа устанавливается в порядке, обратном порядку снятия.

Замена ламп
Техническое обслуживание автомобиля10-39
10
E01003702417
1.Чтобы заменить лампу с левой стороны, извлеките пистон
(А), поддерживая горловину бачка омывателя, затем сдвиньте
горловину в направлении задней части автомобиля.
2.Извлеките патрон лампы, повернув его против часовой
стрелки. Извлеките лампу из патрона, потянув за нее.3.Лампа устанавливается в порядке, обратном порядку снятия.
Габаритные огни

Замена ламп
10-40Техническое обслуживание автомобиля
10
E01003802304
1.Чтобы заменить лампу с левой стороны, извлеките пистон
(А), поддерживая горловину бачка омывателя, затем сдвиньте
горловину в направлении задней части автомобиля.
2.Извлеките патрон лампы, повернув его против часовой
стрелки. Извлеките лампу из патрона, одновременно нажимая
на нее и повернув против часовой стрелки.3.Лампа устанавливается в порядке, обратном порядку снятия.

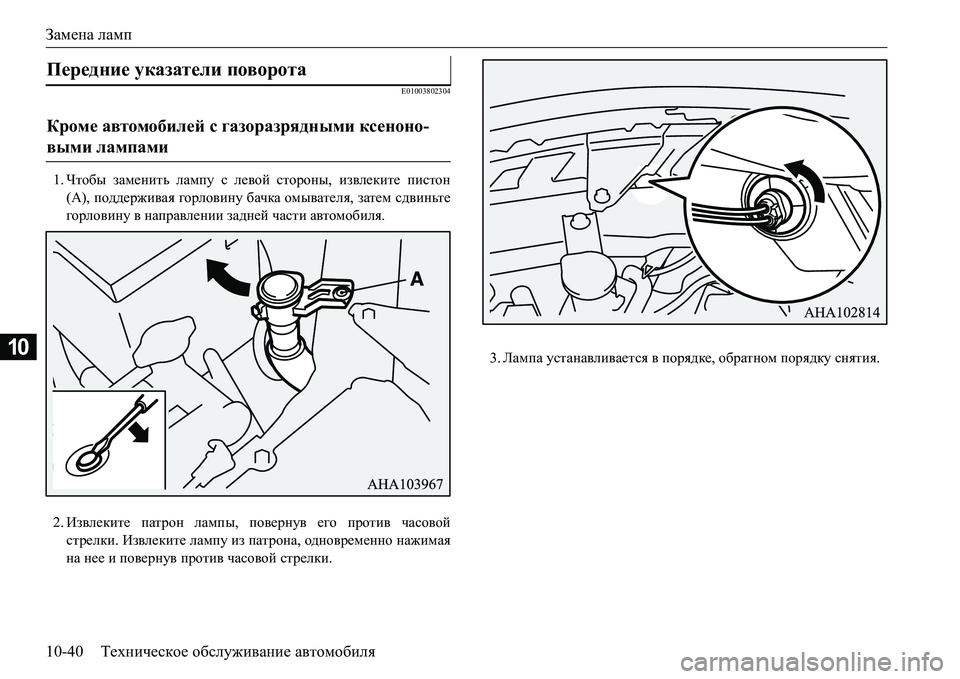

Передние указатели поворота
Кроме автомобилей с газоразрядными ксеноно-
выми лампами

Замена ламп
Техническое обслуживание автомобиля10-41
10
1.Чтобы заменить лампу с левой стороны, извлеките пистон
(А), поддерживая горловину бачка омывателя, затем сдвиньте
горловину в направлении задней части автомобиля.2.Извлеките патрон лампы, повернув его против часовой
стрелки. Извлеките лампу из патрона, одновременно нажимая
на нее и повернув против часовой стрелки.
3.Лампа устанавливается в порядке, обратном порядку снятия.

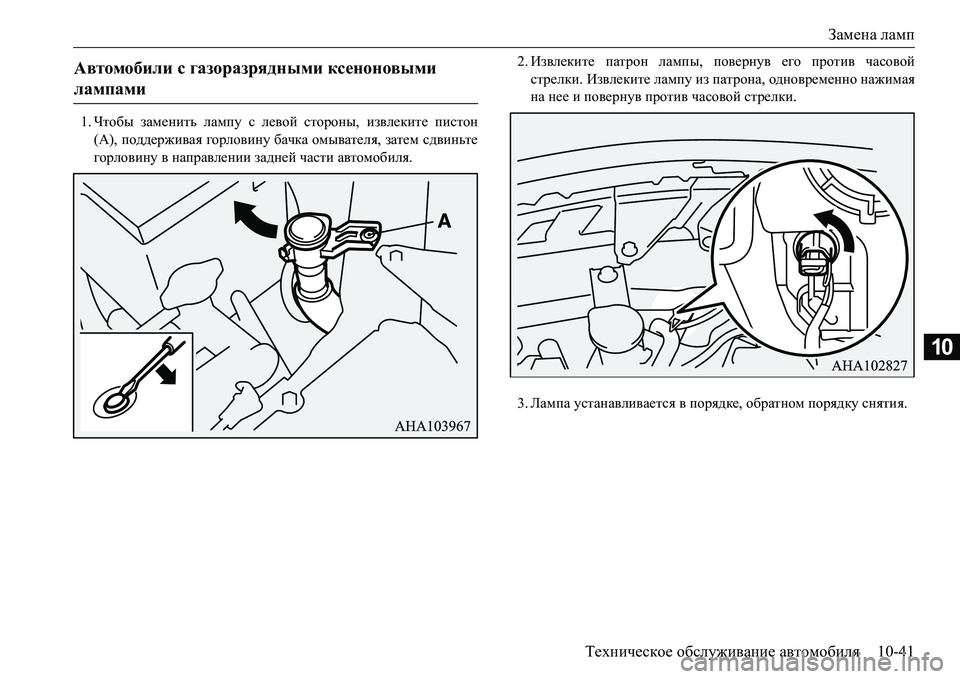

Автомобили с газоразрядными ксеноновыми
лампами

Замена ламп
10-42Техническое обслуживание автомобиля
10
E01004003469

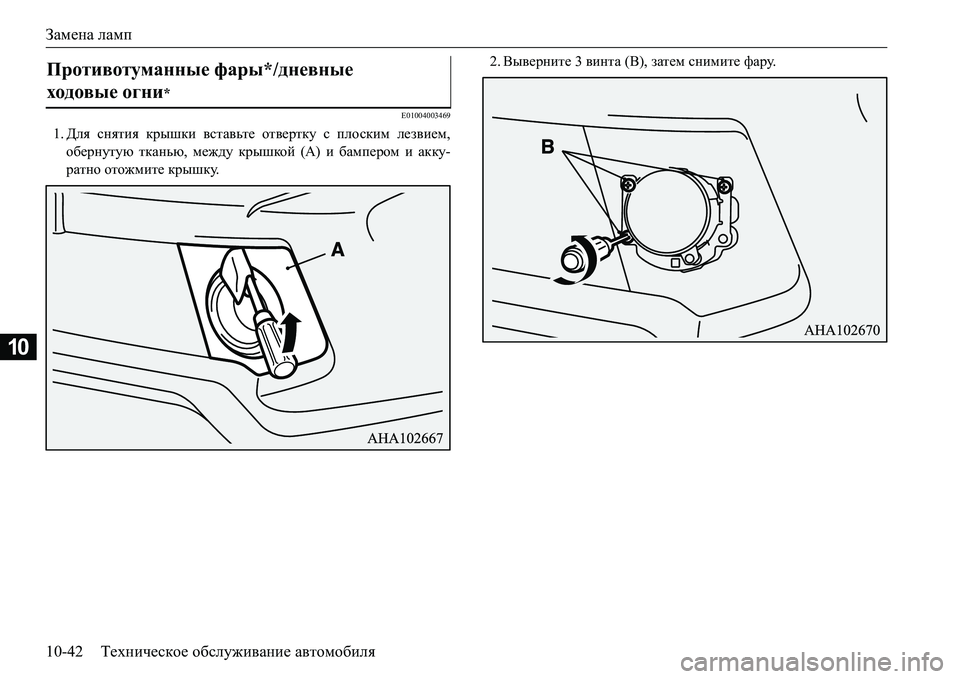

1.Для снятия крышки вставьте отвертку с плоским лезвием,
обернутую тканью, между крышкой (A) и бампером и акку-
ратно отожмите крышку.2.Выверните 3 винта (В), затем снимите фару.
Противотуманные фары*/дневные
ходовые огни
*

Замена ламп
Техническое обслуживание автомобиля10-43
10

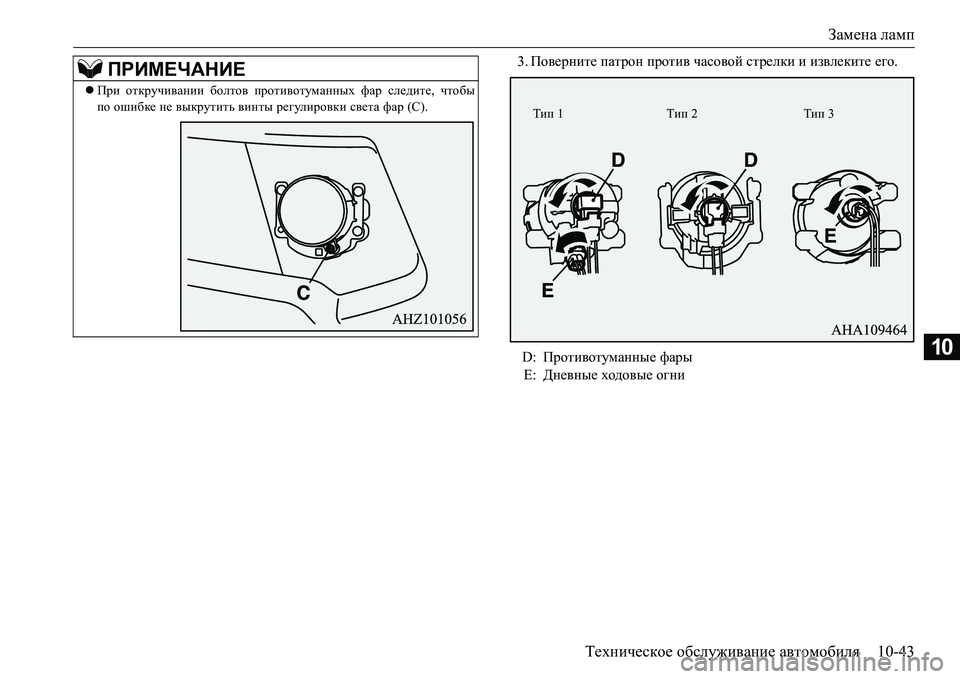

3.Поверните патрон против часовой стрелки и извлеките его.ПРИМЕЧАНИЕ
При откручивании болтов противотуманных фар следите, чтобы
по ошибке не выкрутить винты регулировки света фар (С).
D:Противотуманные фары
E:Дневные ходовые огни
Тип 1Тип 2Тип 3

Замена ламп
10-44Техническое обслуживание автомобиля
10

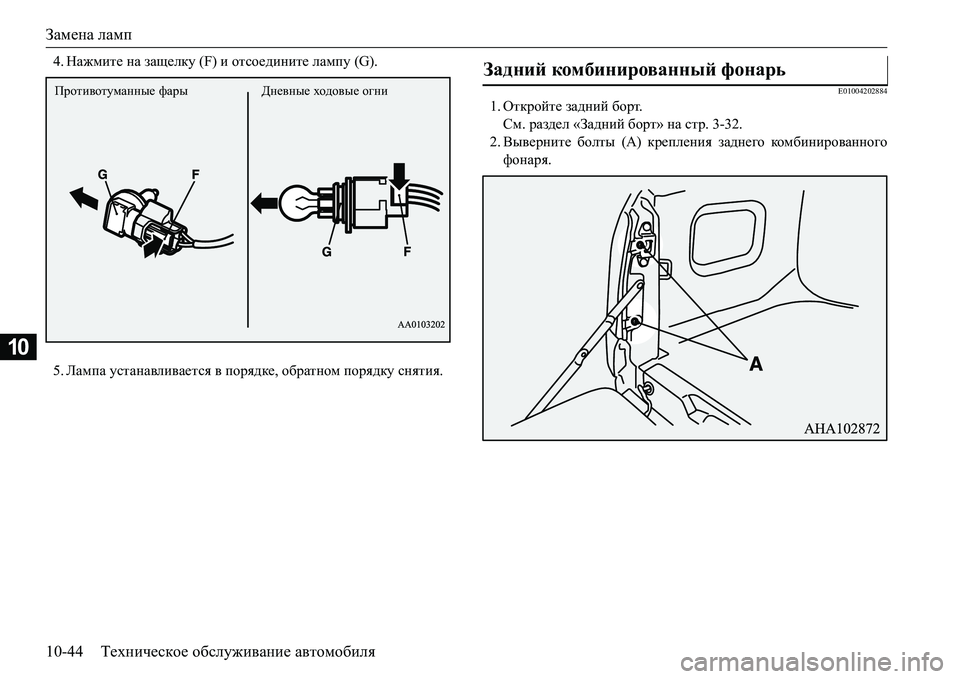

4.Нажмите на защелку (F) и отсоедините лампу (G).
5.Лампа устанавливается в порядке, обратном порядку снятия.
E01004202884
1.Откройте задний борт.
См. раздел «Задний борт» на стр. 3-32.
2.Выверните болты (А) крепления заднего комбинированного
фонаря.Противотуманные фары Дневные ходовые огни
Задний комбинированный фонарь
