2017 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

Предохранители
Техническое обслуживание автомобиля10-29
10
E01008001955

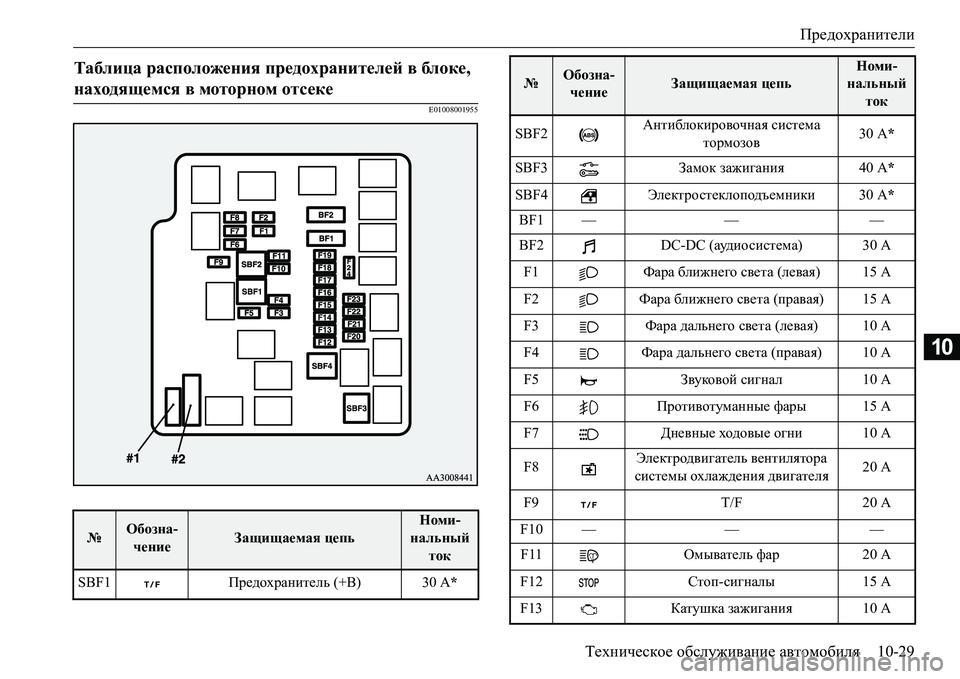

Таблица расположения предохранителей в блоке,
находящемся в моторном отсеке
№Обозна-
чениеЗащищаемая цепь
Номи-
нальный
ток
SBF1Предохранитель (+B) 30 А*
SBF2Антиблокировочная система
тормозов30 А*
SBF3Замок зажигания40 А*
SBF4Электростеклоподъемники30 А*
BF1 — — —
BF2 DC-DC (аудио сис те ма) 30 A
F1Фара ближнего света (левая) 15 A
F2Фара ближнего света (правая) 15 A
F3Фара дальнего света (левая) 10 A
F4Фара дальнего света (правая) 10 A
F5Звуковой сигнал10 A
F6Противотуманные фары15 A
F7Дневные ходовые огни10 A
F8Электродвигатель вентилятора
системы охлаждения двигателя20 A
F9 T/F 20 A
F10 — — —
F11Омыватель фар20 A
F12Стоп-сигналы15 A
F13Катушка зажигания10 A
№Обозна-
чениеЗащищаемая цепь
Номи-
нальный
ток

Предохранители
10-30Техническое обслуживание автомобиля
10
* Плавкая вставка.
В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
В приведенной выше таблице указаны основные цепи, защи-
щаемые каждым предохранителем.В блоке предохранителей отсутствуют запасные предохранители
на 7,5А, 10А и 15А. Если один из предохранителей указанных
номиналов перегорит, их можно заменить следующими:
7,5 А: наружные зеркала заднего
вида.
10 A: цепи дополнительного оборудования.
15 A: прикуриватель.
После установки запасных предохранителей при первой возмож-
ности замените их предохранителями требуемого номинала.
E01008100366
F14Система управления двигателем7,5 А
F15Генератор7,5 А
F16Аварийная световая сигнализа-
ция15 A
F17Автоматическая коробка передач20 A
F18Кондиционер20 A
F19Привод дроссельной заслонки15 A
Подогреватель топливной
магистрали20 A
F20Стартер7,5 А
F21 — — —
F22Топливный насос15 A
F23Двигатель20 A
F24 — — —
#1 —Запасной предохранитель20 A
#2 —Запасной предохранитель30 A
№Обозна-
чениеЗащищаемая цепь
Номи-
нальный
ток
Цветовая кодировка предохранителей
Номиналь-
ный токЦвет
7,5 А Коричневый
10 AКрасный
15 AСиний
20 AЖел т ый
30 AЗеленый (ножевой)/розовый (плавкая вставка)
40 AЗеленый (плавкая вставка)

Предохранители
Техническое обслуживание автомобиля10-31
10
E01007801943

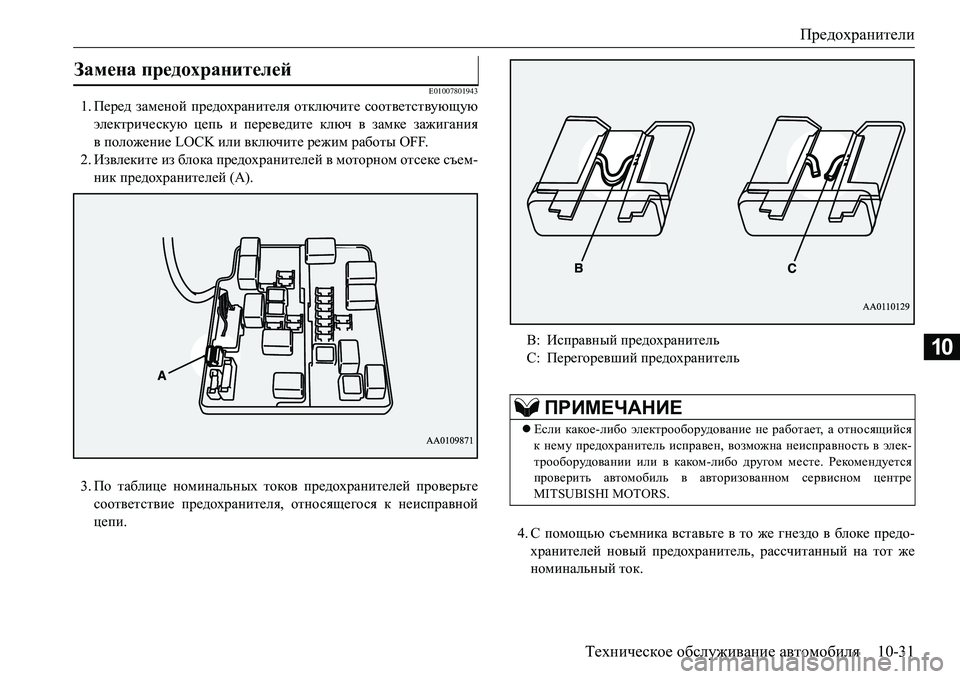

1.Перед заменой предохранителя отключите соответствующую
электрическую цепь и переведите ключ в замке зажигания
в положение LOCK или включите режим работы OFF.
2.Извлеките из блока предохранителей в моторном отсеке съем-
ник предохранителей (А).
3.По таблице номинальных токов предохранителей проверьте
соответствие предохранителя, относящегося к неисправной
цепи.
4.С помощью съемника вставьте в то же гнездо в блоке
предо-
хранителей новый предохранитель, рассчитанный на тот же
номинальный ток.
Замена предохранителей
B:Исправный предохранитель
С:Перегоревший предохранитель
ПРИМЕЧАНИЕ
Если какое-либо электрооборудование не работает, а относящийся
к нему предохранитель исправен, возможна неисправность в элек-
трооборудовании или в каком-либо другом месте. Рекомендуется
проверить автомобиль в авторизованном сервисном центре
MITSUBISHI MOTORS.

Замена ламп
10-32Техническое обслуживание автомобиля
10
E01003102121
Перед заменой лампы убедитесь, что данный осветительный
прибор выключен. Не дотрагивайтесь пальцами до стеклянной
кол б ы новой лампы. Оставшийся на стекле жир испаряется при
нагреве лампы и оседает на отражателе, поверхность которого
тускнеет.
ПРЕДОСТЕРЕЖЕНИЕ
Если новый предохранитель через непродолжительное время пере-
горает вновь, рекомендуется проверить электрическую цепь автомо-
биля в авторизованном сервисном центре MITSUBISHI MOTORS.
Запрещается устанавливать предохранитель, рассчитанный на боль-
ший ток, а также самодельные соединения из проводов, фольги
ит.п. Это может привести к перегреву проводов и возгоранию.
Замена ламп
ПРЕДОСТЕРЕЖЕНИЕ
Температура ламп сразу после выключения очень высока.
Прежде чем дотрагиваться до лампы, дождитесь ее охлаждения.
Впротивном случае можно получить ожог.
При обращении с галогенными лампами следует соблюдать осто-
рожность. Газ в кол бе галогенной лампы находится под высоким
давлением, поэтому при падении, уд а р е или задевании за твердый
предмет она может взорваться.
Запрещается прикасаться к кол бе галогенной лампы руками, гряз-
ными перчатками и т. д.
При включении фары жир с рук, попавший на лампу, будет испа-
ряться, что может привести к повреждению лампы.
Гр я з н у ю поверхность стекла следует протереть спиртом, раствори-
телем для краски и т. п. Ус т а н а в л и в а т ь лампу следует только после
тщательного просушивания
.

Замена ламп
Техническое обслуживание автомобиля10-33
10
E01003201415
Для замены следует использовать новую лампу той же мощности
и цвета.
E01003304967

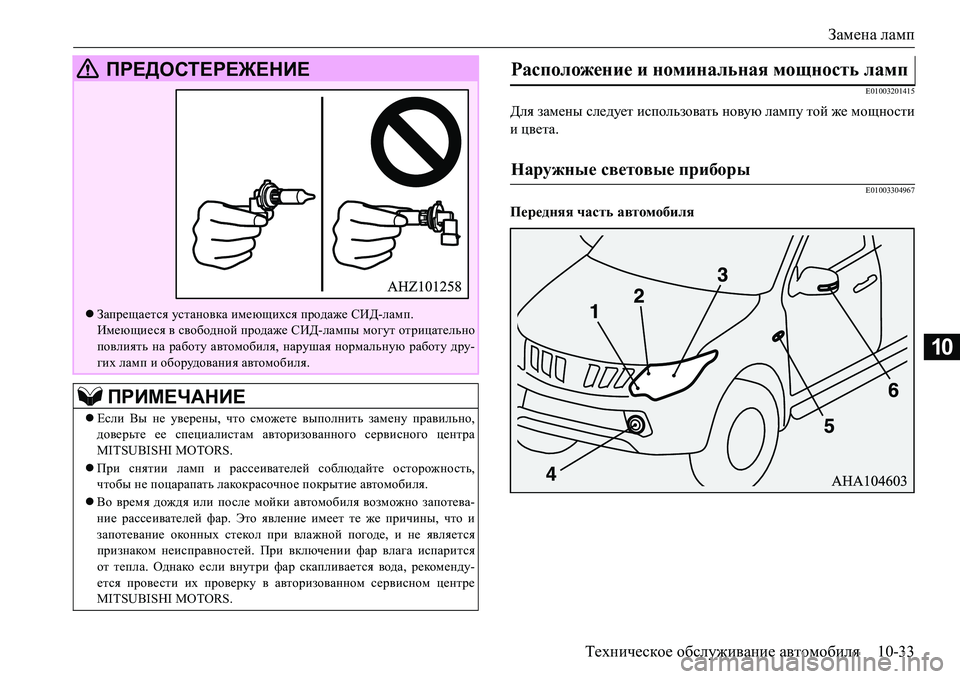

Передняя часть автомобиля
Запрещается установка имеющихся продаже СИД-ламп.
Имеющиеся в свободной продаже СИД-лампы могут отрицательно
повлиять на работу автомобиля, нарушая нормальную работу дру-
гих ламп и оборудования автомобиля.
ПРИМЕЧАНИЕ
Если Вы не уверены, что сможете выполнить замену правильно,
доверьте ее специалистам авторизованного сервисного центра
MITSUBISHI MOTORS.
При снятии ламп и рассеивателей соблюдайте осторожность,
чтобы не поцарапать лакокрасочное покрытие автомобиля.
Во время дождя или после мойки автомобиля возможно запотева-
ние рассеивателей фар. Это явление имеет те же причины, что и
запотевание оконных
стекол при влажной погоде, и не является
признаком неисправностей. При включении фар влага испарится
от тепла. Однако если внутри фар скапливается вода, рекоменду-
ется провести их проверку в авторизованном сервисном центре
MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕРасположение и номинальная мощность ламп
Наружные световые приборы

Замена ламп
10-34Техническое обслуживание автомобиля
10

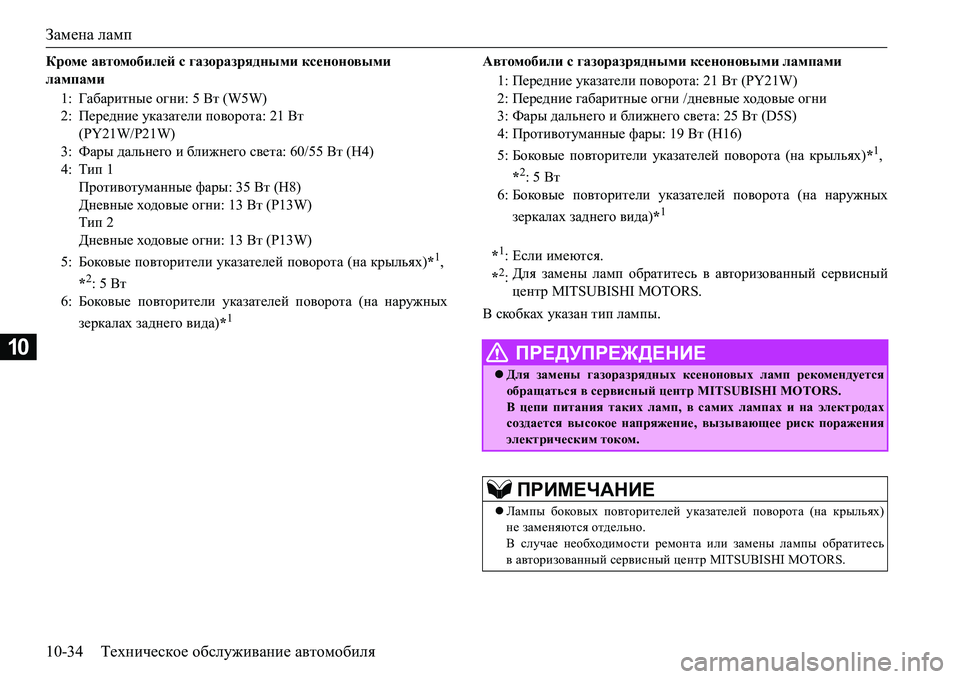

Кроме автомобилей с газоразрядными ксеноновыми
лампами Автомобили с газоразрядными ксеноновыми лампами
В скобках указан тип лампы. 1:Габаритные огни: 5 Вт (W5W)
2:Передние указатели поворота: 21Вт
(PY21W/P21W)
3:Фары дальнего и ближнего света: 60/55Вт (H4)
4:Тип 1
Противотуманные фары: 35 Вт (H8)
Дневные ходовые огни: 13 Вт (P13W)
Тип 2
Дневные ходовые огни: 13 Вт (P13W)
5:Боковые повторители указателей поворота (на крыльях
)*1,
*2: 5 Вт
6:Боковые повторители указателей поворота (на наружных
зеркалах заднего вида)*
1
1:Передние указатели поворота: 21 Вт (PY21W)
2:Передние габаритные огни /дневные ходовые огни
3:Фары дальнего и ближнего света: 25 Вт (D5S)
4:Противотуманные фары: 19 Вт (H16)
5:Боковые повторители указателей поворота (на крыльях)*
1,
*2:5 Вт
6:Боковые повторители указателей поворота (на наружных
зеркалах заднего вида)*
1
*1:Если имеются.
*2:Для замены ламп обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ
Для замены газоразрядных ксеноновых ламп рекомендуется
обращаться в сервисный центр MITSUBISHI MOTORS.
В цепи питания таких ламп, в самих лампах и на электродах
создается высокое напряжение, вызывающее риск поражения
электрическим током.
ПРИМЕЧАНИЕ
Лампы боковых повторителей указателей поворота (на крыльях)
не заменяются отдельно.
В случае необходимости ремонта или замены лампы обратитесь
вавторизованный сервисный центр MITSUBISHI MOTORS.

Замена ламп
Техническое обслуживание автомобиля10-35
10

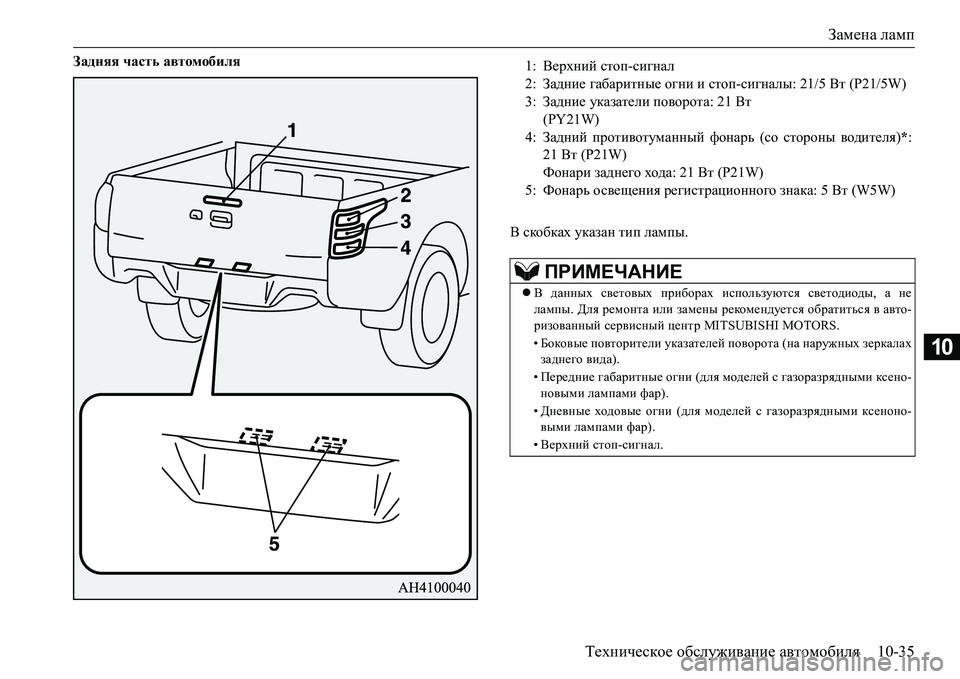

Задняя часть автомобиля
В скобках указан тип лампы.1:Верхний стоп-сигнал
2:Задние габаритные огни и стоп-сигналы: 21/5 Вт (Р21/5W)
3:Задние указатели поворота: 21 Вт
(PY21W)
4:Задний противотуманный фонарь (со стороны водителя)*:
21 Вт (P21W)
Фонари заднего хода: 21 Вт (P21W)
5:Фонарь освещения регистрационного знака: 5 Вт (W5W)
ПРИМЕЧАНИЕ
В данных световых приборах используются светодиоды, а не
лампы. Для ремонта или замены рекомендуется обратиться в авто-
ризованный сервисный центр MITSUBISHI MOTORS.
•Боковые повторители указателей поворота (на наружных зеркалах
заднего вида).
•Передние габаритные огни (для моделей с газоразрядными ксено-
новыми лампами фар).
•Дневные ходовые огни (для моделей с газоразрядными ксеноно-
выми лампами
фар).
•Верхний стоп-сигнал.

Замена ламп
10-36Техническое обслуживание автомобиля
10

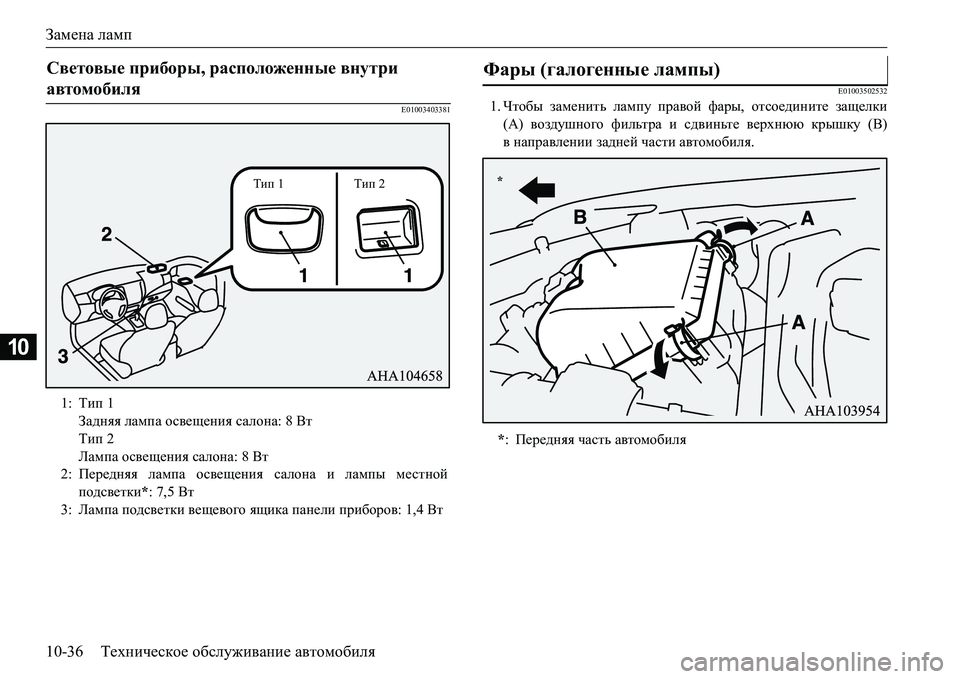

E01003403381E010035025321.Чтобы заменить лампу правой фары, отсоедините защелки
(А) воздушного фильтра и сдвиньте верхнюю крышку (B)
внаправлении задней части автомобиля.
Световые приборы, расположенные внутри
автомобиля
1:Тип 1
Задняя лампа освещения салона: 8 Вт
Тип 2
Лампа освещения салона: 8 Вт
2:Передняя лампа освещения салона и лампы местной
подсветки*: 7,5Вт
3:Лампа подсветки вещевого ящика панели приборов: 1,4 Вт
Тип 1 Тип 2
Фары (галогенные лампы)
*:Передняя часть автомобиля
*
