2017 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

Регулировка рулевой колонки по вылету и углу наклона

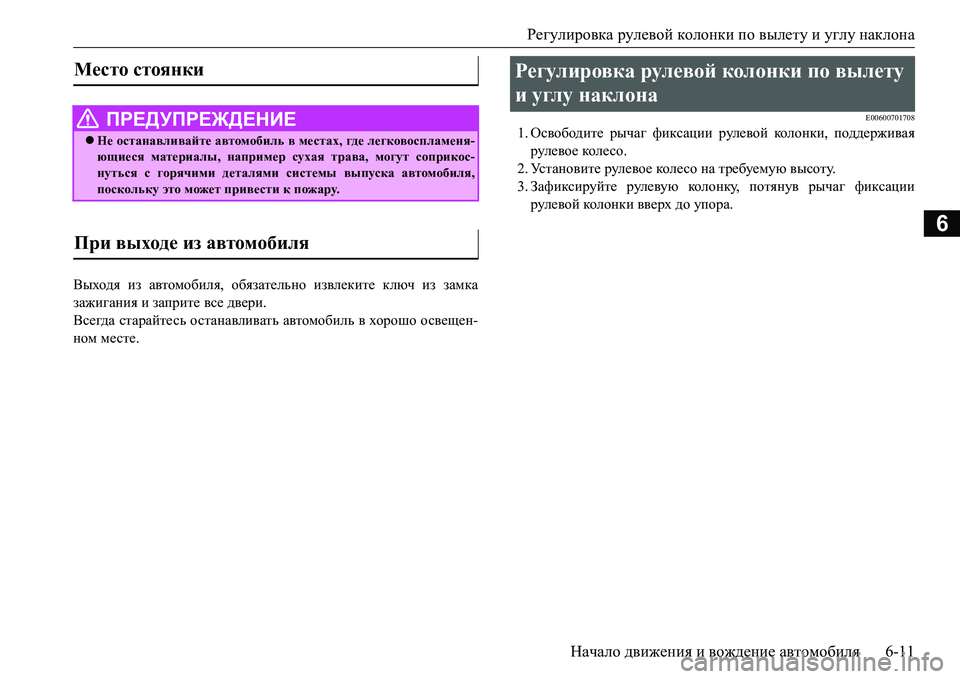

Начало движения и вождение автомобиля6-11
6
Выходя из автомобиля, обязательно извлеките ключ из замка
зажигания и заприте все двери.
Всегда старайтесь останавливать автомобиль в хорошо освещен-
ном месте.
E00600701708
1.Освободите рычаг фиксации рулевой кол о н к и, поддерживая
рулевое кол е с о.
2.Ус т а н о в и т е рулевое кол е со на требуемую высоту.
3.Зафиксируйте рулевую кол о н ку, потянув рычаг фиксации
рулевой кол о н к и вверх до упора.
Место стоянки
ПРЕДУПРЕЖДЕНИЕ
Не останавливайте автомобиль в местах, где легковоспламеня-
ющиеся материалы, например сухая трава, могут соприкос-
нуться с горячими деталями системы выпуска автомобиля,
поскольку это может привести к пожару.
При выходе из автомобиля
Регулировка рулевой колонки по вылету
и углу наклона

Внутреннее зеркало заднего вида

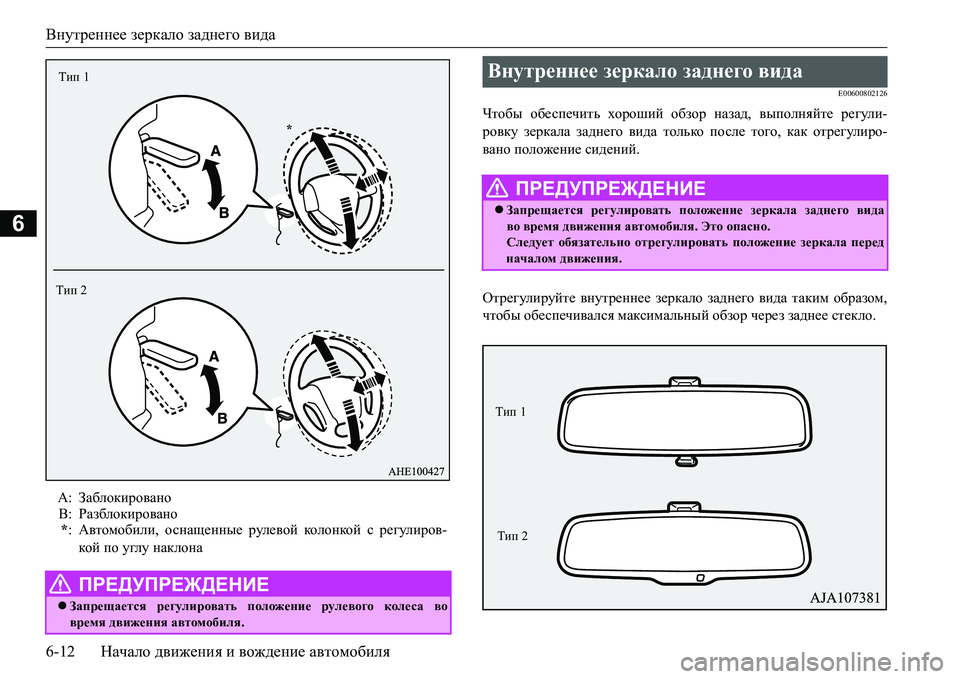

6-12Начало движения и вождение автомобиля
6
E00600802126
Чтобы обеспечить хороший обзор назад, выполняйте регули-
ровку зеркала заднего вида только после того, как отрегулиро-
вано положение сидений.
Отрегулируйте внутреннее зеркало заднего вида таким образом,
чтобы обеспечивался максимальный обзор через заднее стекло.
A:Заблокировано
B:Разблокировано
*:Автомобили, оснащенные рулевой кол о н ко й с регулиров-
ко й по углу наклона
ПРЕДУПРЕЖДЕНИЕ
Запрещается регулировать положение рулевого колеса во
время движения автомобиля.
* Тип 1
Тип 2
Внутреннее зеркало заднего вида
ПРЕДУПРЕЖДЕНИЕ
Запрещается регулировать положение зеркала заднего вида
во время движения автомобиля. Это опасно.
Следует обязательно отрегулировать положение зеркала перед
началом движения.
Тип 1
Тип 2

Внутреннее зеркало заднего вида

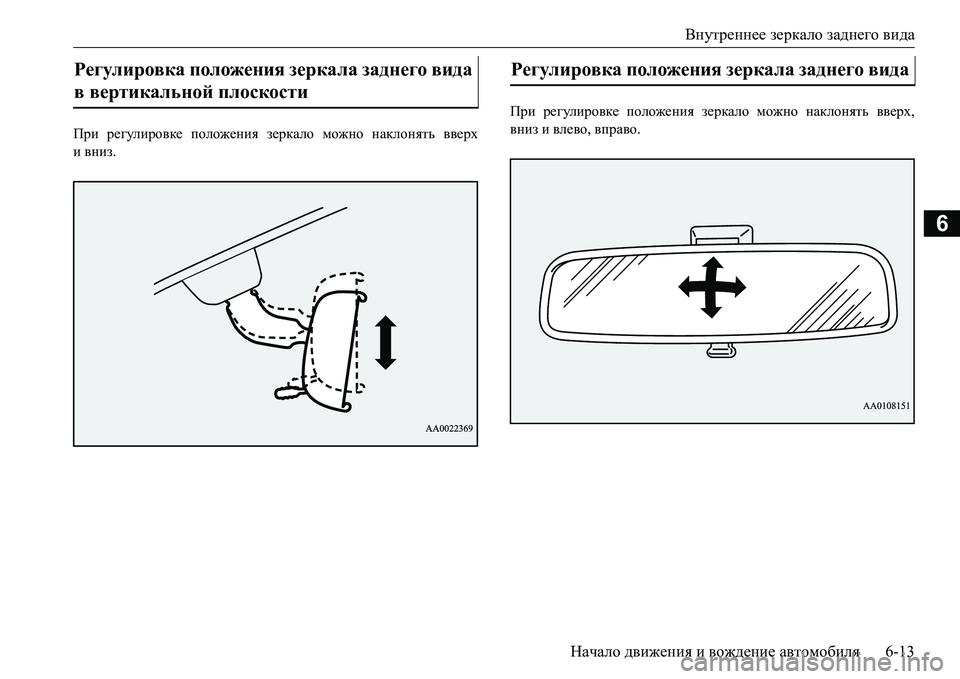

Начало движения и вождение автомобиля6-13
6
При регулировке положения зеркало можно наклонять вверх
и вниз.При регулировке положения зеркало можно наклонять вверх,
вниз и влево, вправо.
Регулировка положения зеркала заднего вида
в вертикальной плоскости Регулировка положения зеркала заднего вида

Внутреннее зеркало заднего вида

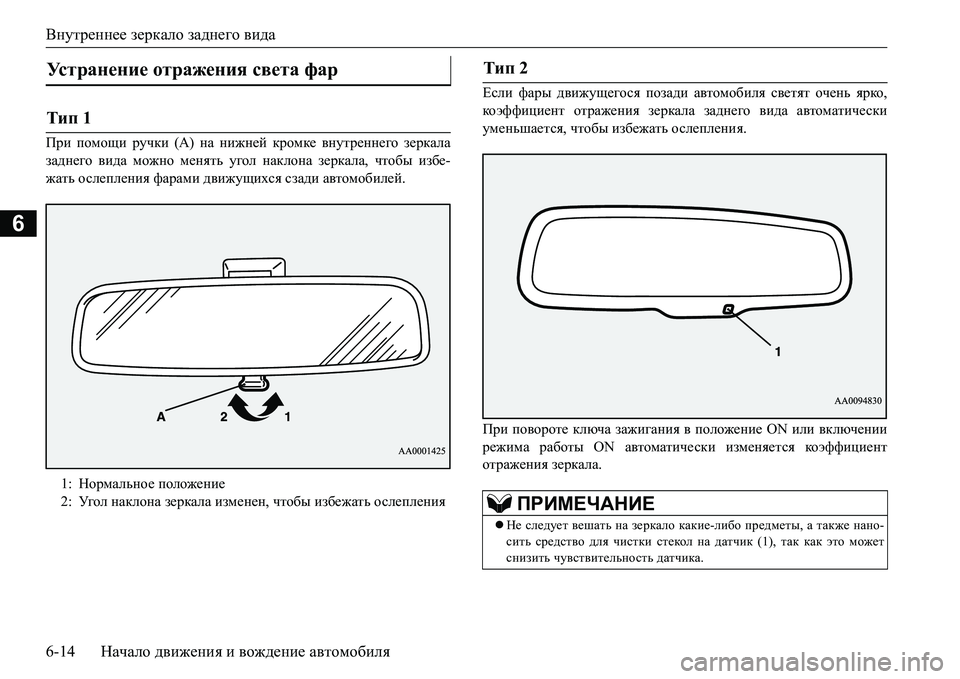

6-14Начало движения и вождение автомобиля
6
Ijb помощи ручки (А) на нижней кромке внутреннего зеркала
заднего вида можно менять угол наклона зеркала, чтобы избе-
жать ослепления фарами движущихся сзади автомобилей.Если фары движущегося позади автомобиля светят очень ярко,
коэффициент отражения зеркала заднего вида автоматически
уменьшается, чтобы избежать ослепления.
При повороте ключа зажигания в положение ON или включении
режима работы ON
автоматически изменяется коэффициент
отражения зеркала.
Устранение отражения света фар
Тип 1
1:Нормальное положение
2:Уг о л наклона зеркала изменен, чтобы избежать ослепления
Тип 2
ПРИМЕЧАНИЕ
Не следует вешать на зеркало какие-либо предметы, а также нано-
сить средство для чистки стекол на датчик (1), так как это может
снизить чувствительность датчика.

Наружные зеркала заднего вида

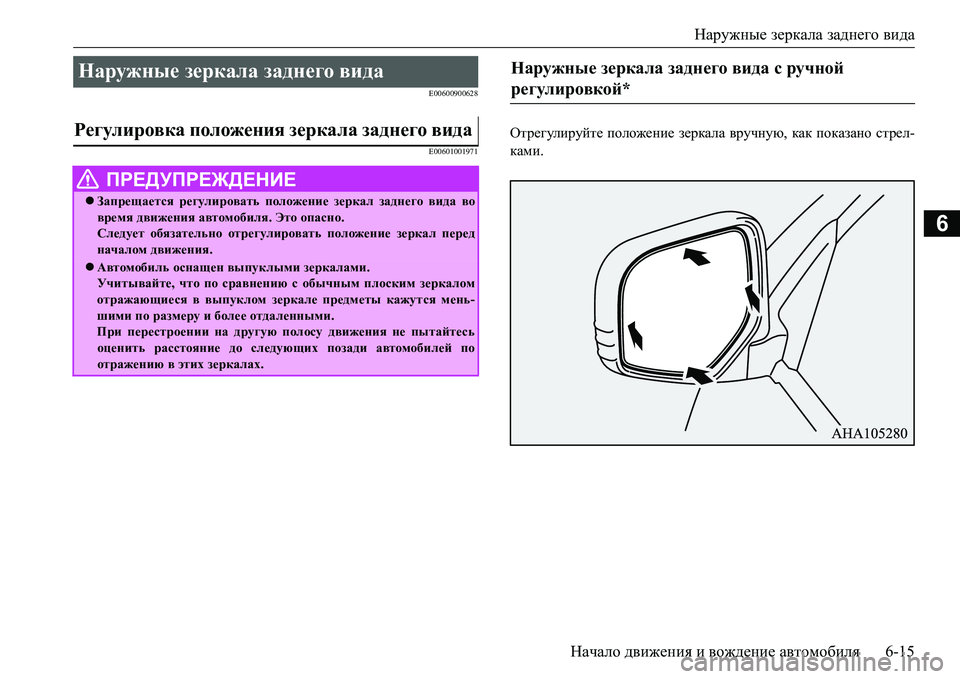

Начало движения и вождение автомобиля6-15
6
E00600900628
E00601001971
Отрегулируйте положение зеркала вручную, как показано стрел-
ками.
Наружные зеркала заднего вида
Регулировка положения зеркала заднего вида
ПРЕДУПРЕЖДЕНИЕ
Запрещается регулировать положение зеркал заднего вида во
время движения автомобиля. Это опасно.
Следует обязательно отрегулировать положение зеркал перед
началом движения.
Автомобиль оснащен выпуклыми зеркалами.
Учитывайте, что по сравнению с обычным плоским зеркалом
отражающиеся в выпуклом зеркале предметы кажутся мень-
шими по размеру и более отдаленными.
При перестроении на другую полосу движения не пытайтесь
оценить расстояние до следующих позади автомобилей по
отражению в этих зеркалах.
Наружные зеркала заднего вида с ручной
регулировкой*

Наружные зеркала заднего вида

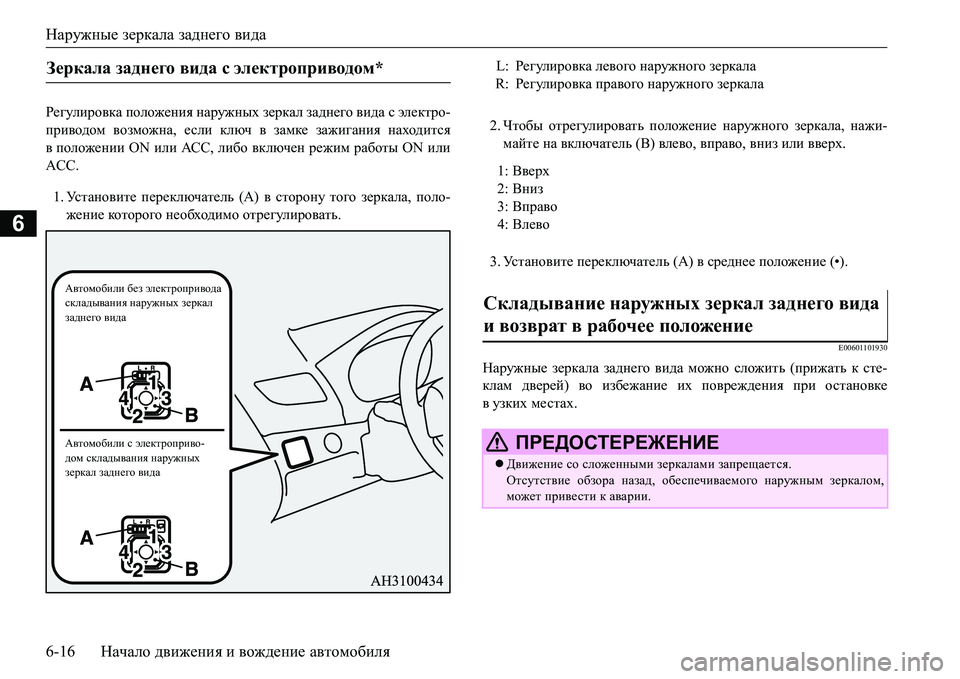

6-16Начало движения и вождение автомобиля
6
J_]mebjh\dZ положения наружных зеркал заднего вида с электро-
приводом возможна, если ключ в замке зажигания находится
вположении ON или АСС, либо включен режим работы ON или
ACC.
1.Ус т а н о в и т е переключатель (А) в сторону того зеркала, поло-
жение которого необходимо отрегулировать.2.Чтобы отрегулировать положение наружного зеркала, нажи-
майте на включатель (В) влево, вправо, вниз или
вверх.
3.Ус т а н о в и т е переключатель (А) в среднее положение (•).
E00601101930
Наружные зеркала заднего вида можно сложить (прижать к сте-
клам дверей) во избежание их повреждения при остановке
вузких местах.
Зеркала заднего вида с электроприводом*
Автомобили без электропривода
складывания наружных зеркал
заднего вида
Автомобили с электроприво-
дом складывания наружных
зеркал заднего вида
L:Регулировка левого наружного зеркала
R:Регулировка правого наружного зеркала
1:Вверх
2:Вниз
3:Вправо
4:Влево
Складывание наружных зеркал заднего вида
и возврат в рабочее положение
ПРЕДОСТЕРЕЖЕНИЕ
Движение со сложенными зеркалами запрещается.
Отсутствие обзора назад, обеспечиваемого наружным зеркалом,
может привести к аварии.

Наружные зеркала заднего вида

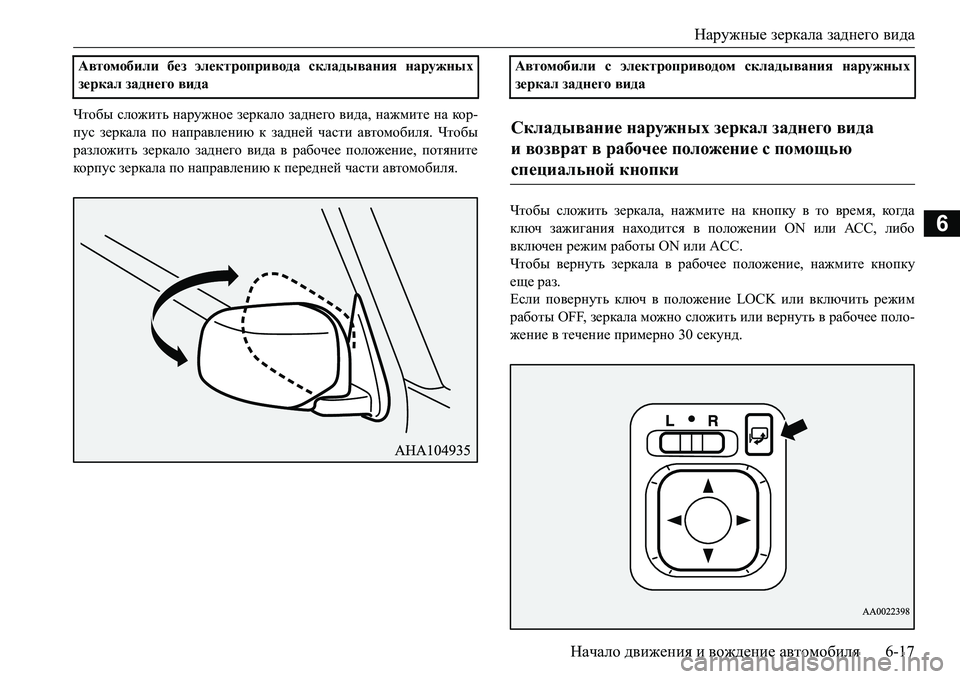

Начало движения и вождение автомобиля6-17
6
Чтобы сложить наружное зеркало заднего вида, нажмите на ко р-
пус зеркала по направлению к задней части автомобиля. Чтобы
разложить зеркало заднего вида в рабочее положение, потяните
корпус зеркала по направлению к передней части автомобиля.
Чтобы сложить зеркала, нажмите на кнопку в то время, ко гда
ключ зажигания находится в положении ON или АС С, либо
включен
режим работы ON или ACC.
Чтобы вернуть зеркала в рабочее положение, нажмите кнопку
еще раз.
Если повернуть ключ в положение LOCK или включить режим
работы OFF, зеркала можно сложить или вернуть в рабочее поло-
жение в течение примерно 30 секунд. Автомобили без электропривода складывания наружных
зеркал заднего вида
Автомобили с электроприводом складывания наружных
зеркал заднего вида
Складывание наружных зеркал заднего вида
ивозврат в рабочее положение с помощью
специальной кнопки

Наружные зеркала заднего вида

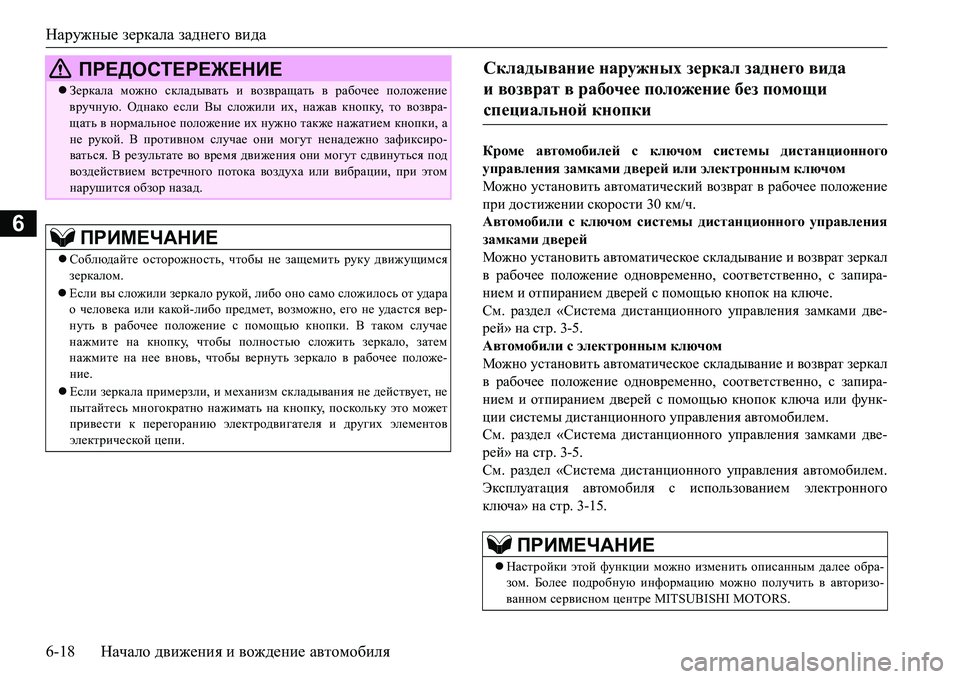

6-18Начало движения и вождение автомобиля
6
Кроме автомобилей с ключом системы дистанционного
управления замками дверей или электронным ключом
Можно установить автоматический возврат в рабочее положение
при достижении скорости 30 км/ч.
Автомобили с ключом системы дистанционного управления
замками дверей
Можно установить автоматическое складывание и возврат зеркал
в рабочее положение одновременно, соответственно, с запира-
нием и отпиранием дверей с помощью кнопок на
ключе.
См. раздел «Система дистанционного управления замками две-
рей» на стр. 3-5.
Автомобили с электронным ключом
Можно установить автоматическое складывание и возврат зеркал
в рабочее положение одновременно, соответственно, с запира-
нием и отпиранием дверей с помощью кнопок ключа или функ-
ции системы дистанционного управления автомобилем.
См. раздел «Система дистанционного управления замками две-
рей» на стр. 3-5.
См. раздел «Система дистанционного управления автомобилем.
Эксплуатация автомобиля с использованием электронного
ключа» на стр. 3-15.
ПРЕДОСТЕРЕЖЕНИЕ
Зеркала можно складывать и возвращать в рабочее положение
вручную. Однако если Вы сложили их, нажав кнопку, то возвра-
щать в нормальное положение их нужно также нажатием кнопки, а
не рукой. В противном случае они могут ненадежно зафиксиро-
ваться. В результате во время движения они могут сдвинуться под
воздействием встречного потока воздуха или
вибрации, при этом
нарушится обзор назад.
ПРИМЕЧАНИЕ
Соблюдайте осторожность, чтобы не защемить руку движущимся
зеркалом.
Если вы сложили зеркало рукой, либо оно само сложилось от уд а р а
о человека или какой-либо предмет, возможно, его не уд а с т с я вер-
нуть в рабочее положение с помощью кнопки. В таком случае
нажмите на кнопку, чтобы полностью сложить зеркало, затем
нажмите на нее вновь
, чтобы вернуть зеркало в рабочее положе-
ние.
Если зеркала примерзли, и механизм складывания не действует, не
пытайтесь многократно нажимать на кнопку, поскольку это может
привести к перегоранию электродвигателя и других элементов
электрической цепи.
Складывание наружных зеркал заднего вида
ивозврат в рабочее положение без помощи
специальной кнопки
ПРИМЕЧАНИЕ
Настройки этой функции можно изменить описанным далее обра-
зом. Более подробную информацию можно получить в авторизо-
ванном сервисном центре MITSUBISHI MOTORS.
