Комплект инструмента, домкрат и рукоятка домкрата

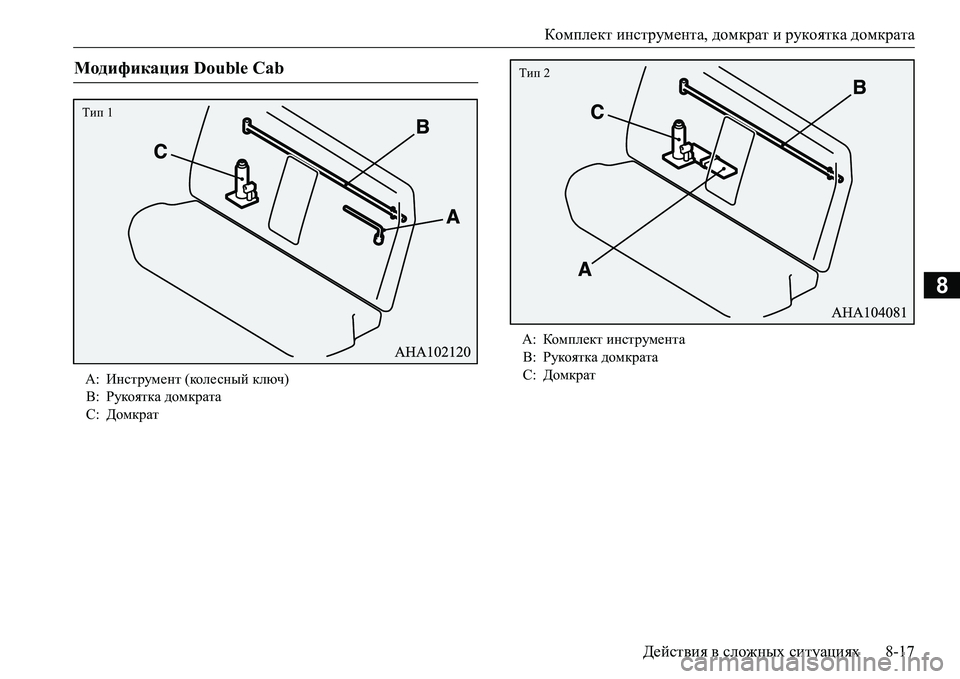

Действия в сложных ситуациях8-17
8
Модификация Double Cab
A:Инструмент (коле сный ключ)
B:Рукоятка домкрата
С:Домкрат
Тип 1
A:Комплект инструмента
B:Рукоятка домкрата
С:Домкрат
Тип 2

Комплект инструмента, домкрат и рукоятка домкрата

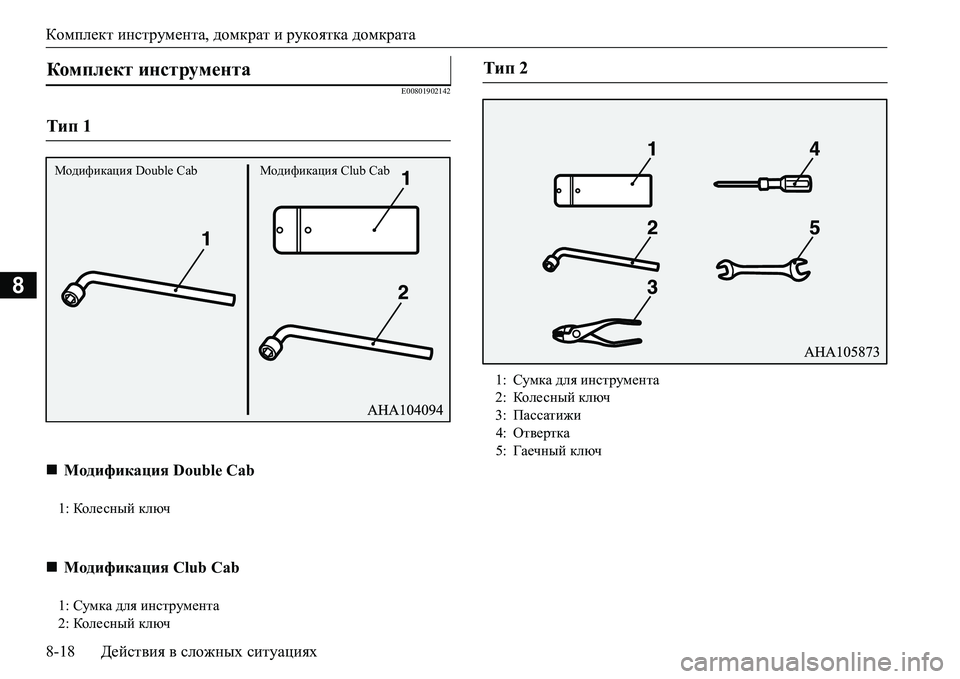

8-18Действия в сложных ситуациях
8
E00801902142
Комплект инструмента
Тип 1
Модификация Double Cab
1:Коле сный ключ
Модификация Club Cab
1:Сумка для инструмента
2:Коле сный ключ
Модификация Double CabМодификация Club Cab
Тип 2
1:Сумка для инструмента
2:Кол е с н ый ключ
3:Пассатижи
4:Отвертка
5:Гаечный ключ

Комплект инструмента, домкрат и рукоятка домкрата

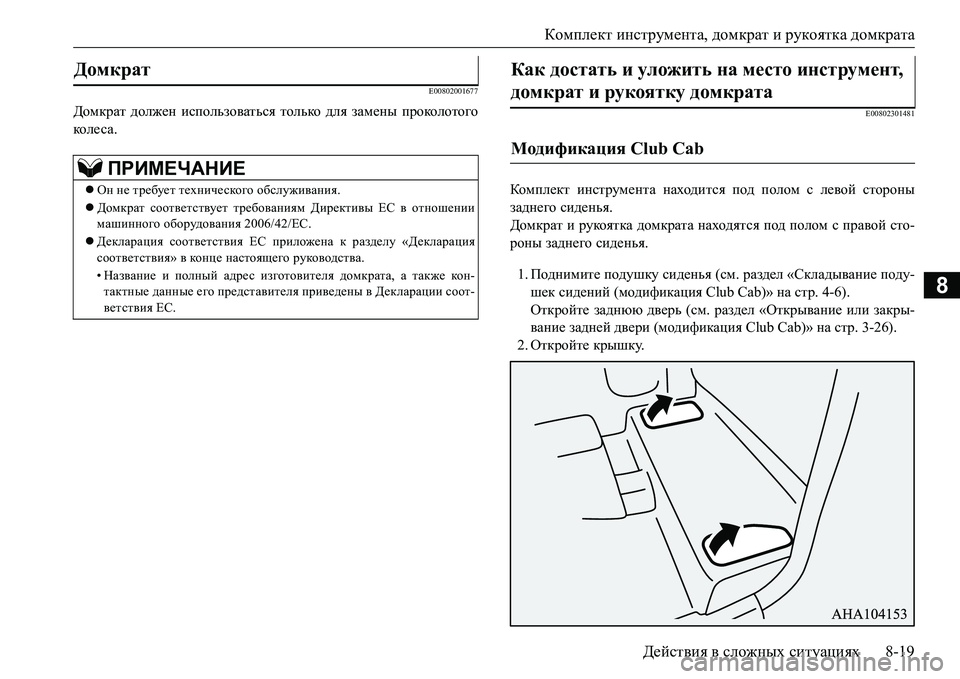

Действия в сложных ситуациях8-19
8
E00802001677
Домкрат должен использоваться только для замены проколотого
кол е с а. E00802301481
Ком п л ект инструмента находится под полом с левой стороны
заднего сиденья.
Домкрат и рукоятка домкрата находятся под полом с правой сто-
роны заднего сиденья.
1.Поднимите подушку сиденья (см. раздел «Складывание поду-
шек сидений (модификация Club Cab)» на стр. 4-6).
Откройте заднюю дверь (см. раздел «Открывание или закры-
вание задней двери (модификация Club Cab)» на стр. 3-26).
2.Откройте
крышку.
Домкрат
ПРИМЕЧАНИЕ
Он не требует технического обслуживания.
Домкрат соответствует требованиям Директивы ЕС в отношении
машинного оборудования 2006/42/EC.
Декларация соответствия ЕС приложена к разделу «Декларация
соответствия» в конце настоящего руководства.
•Название и полный адрес изготовителя домкрата, а также ко н-
тактные данные его представителя приведены в Декларации соот-
ветствия ЕС.
Как достать и уложить на место инструмент,
домкрат и рукоятку домкрата
Модификация Club Cab

Комплект инструмента, домкрат и рукоятка домкрата

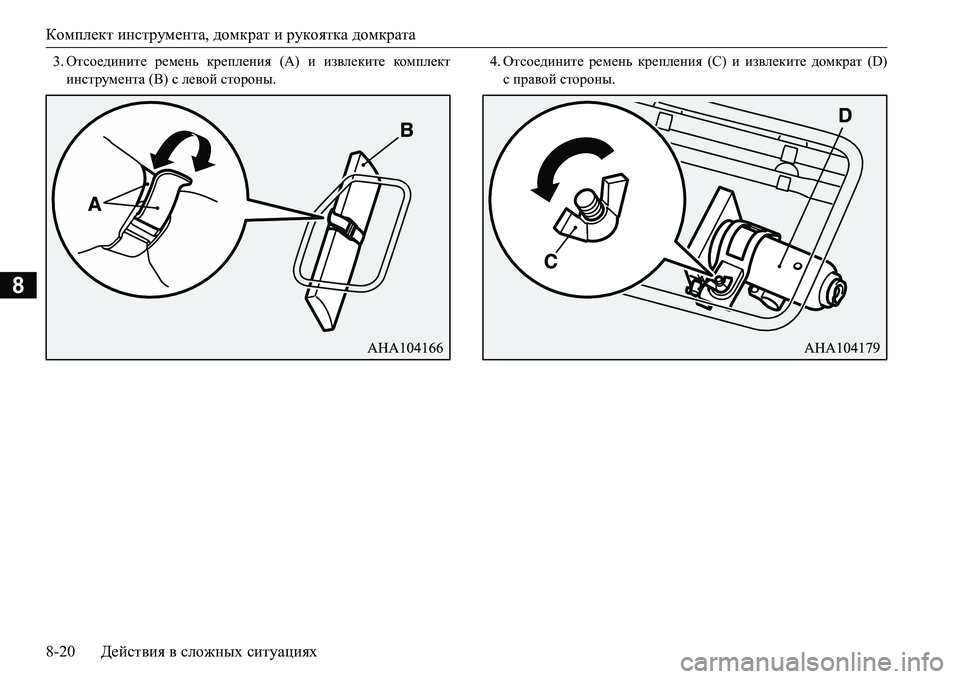

8-20Действия в сложных ситуациях
8
3.Отсоедините ремень крепления (A) и извлеките ком п л ект
инструмента (B) с левой стороны.4.Отсоедините ремень крепления (C) и извлеките домкрат (D)
с правой стороны.

Комплект инструмента, домкрат и рукоятка домкрата

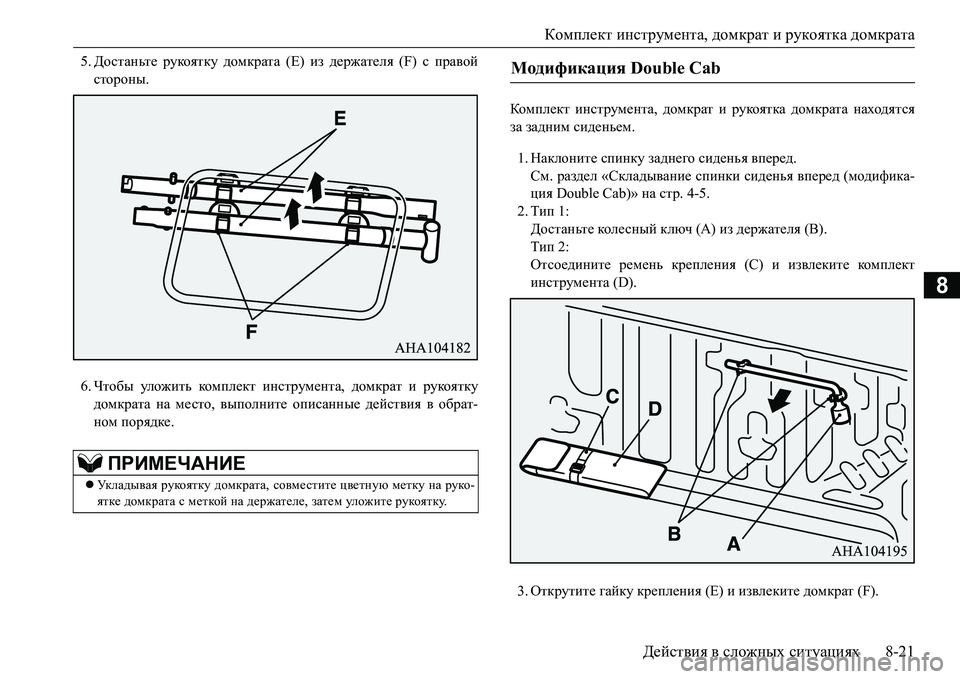

Действия в сложных ситуациях8-21
8
5.Достаньте рукоятку домкрата (E) из держателя (F) с правой
стороны.
6.Чтобы уложить ком п л ект инструмента, домкрат и рукоятку
домкрата на место, выполните описанные действия в обрат-
ном порядке.Ком п л ект инструмента, домкрат и рукоятка домкрата находятся
за задним сиденьем.
1.Наклоните спинку заднего сиденья вперед.
См. раздел «Складывание спинки сиденья вперед (модифика-
ция Double Cab)» на стр. 4-5.
2.
Тип 1:
Достаньте коле сн ы й ключ (А) из держателя (В).
Тип 2:
Отсоедините ремень крепления (С) и извлеките ком п л е кт
инструмента (D).
3.Открутите гайку крепления (E) и извлеките домкрат (F).
ПРИМЕЧАНИЕ
Ук л а д ы в а я рукоятку домкрата, совместите цветную метку на руко-
ятке домкрата с меткой на держателе, затем уложите рукоятку.
Модификация Double Cab

Комплект инструмента, домкрат и рукоятка домкрата

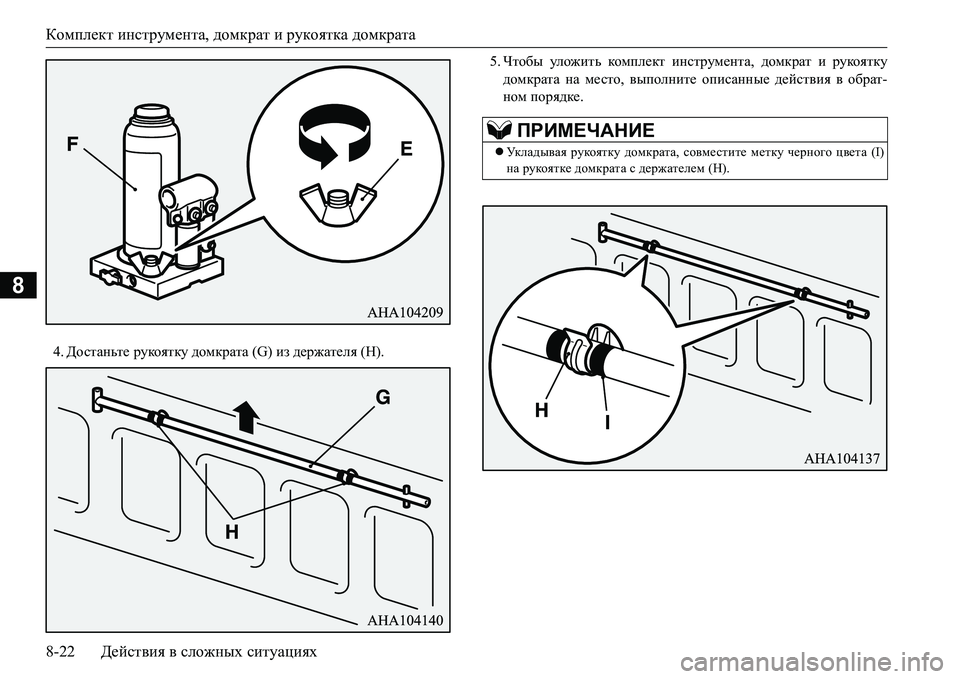

8-22Действия в сложных ситуациях
8
4.Достаньте рукоятку домкрата (G) из держателя (Н).5.Чтобы уложить комп лект инструмента, домкрат и рукоятку
домкрата на место, выполните описанные действия в обрат-
ном порядке.
ПРИМЕЧАНИЕ
Ук л а д ы в а я рукоятку домкрата, совместите метку черного цвета (I)
на рукоятке домкрата с держателем (H).

Комплект инструмента, домкрат и рукоятка домкрата

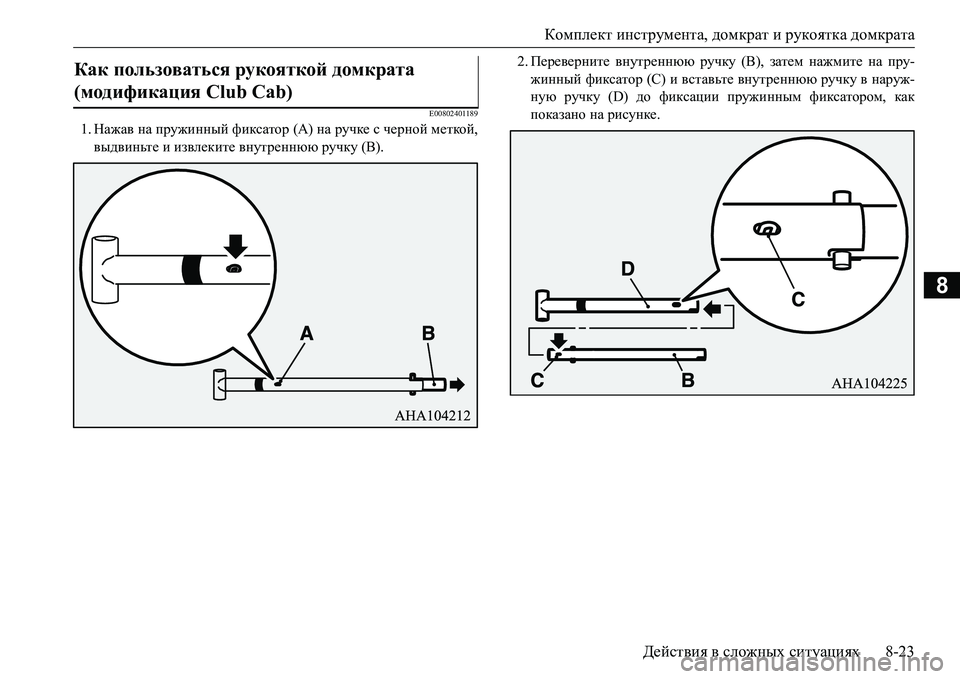

Действия в сложных ситуациях8-23
8
E00802401189
1.Нажав на пружинный фиксатор (А) на ручке с черной меткой,
выдвиньте и извлеките внутреннюю ручку (В).2.Переверните внутреннюю ручку (В), затем нажмите на пру-
жинный фиксатор (С) и вставьте внутреннюю ручку в наруж-
ную ручку (D) до фиксации пружинным фиксатором, как
показано на рисунке.
Как пользоваться рукояткой домкрата
(модификация Club Cab)

Замена колеса

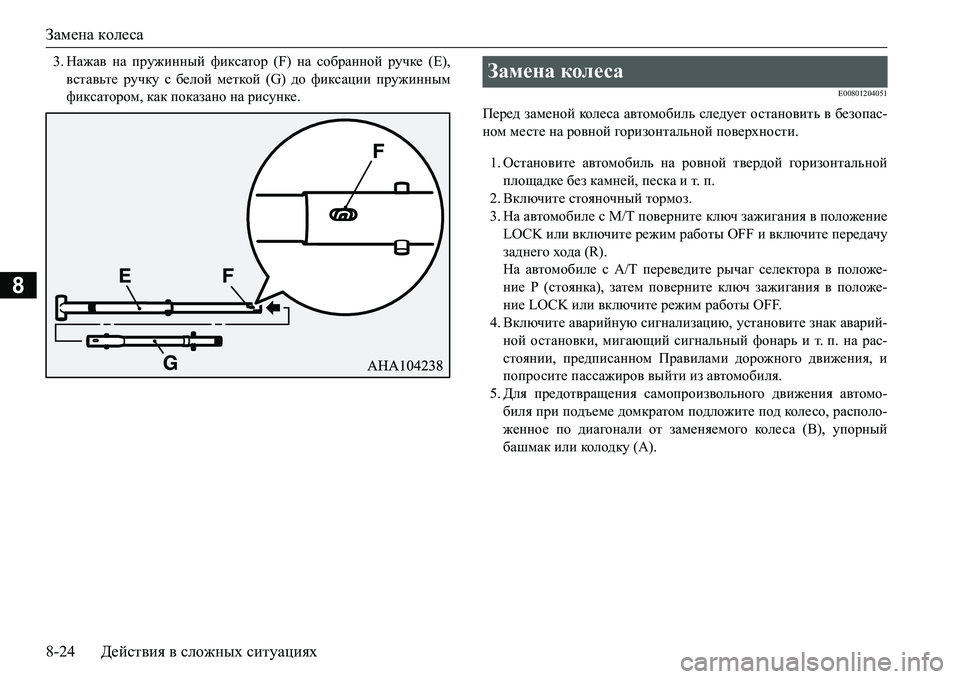

8-24Действия в сложных ситуациях
8
3.Нажав на пружинный фиксатор (F) на собранной ручке (Е),
вставьте ручку с белой меткой (G) до фиксации пружинным
фиксатором, как показано на рисунке.
E00801204051
Перед заменой кол е с а автомобиль следует остановить в безопас-
ном месте на ровной горизонтальной поверхности.
1.Остановите автомобиль на ровной твердой горизонтальной
площадке без камней, песка и т. п.
2.Включите стояночный тормоз.
3.На автомобиле с M/T поверните ключ зажигания в положение
LOCK или включите режим работы OFF и включите передачу
заднего хода (R).
На автомобиле с
А/Т переведите рычаг селектора в положе-
ние Р (стоянка), затем поверните ключ зажигания в положе-
ние LOCK или включите режим работы OFF.
4.Включите аварийную сигнализацию, установите знак аварий-
ной остановки, мигающий сигнальный фонарь и т.п. на рас-
стоянии, предписанном Правилами дорожного движения, и
попросите пассажиров выйти из автомобиля.
5.Для предотвращения
самопроизвольного движения автомо-
биля при подъеме домкратом подложите под кол е с о, располо-
женное по диагонали от заменяемого кол е с а (В), упорный
башмак или кол од ку (А).
