Замена колеса
Действия в сложных ситуациях8-25
8

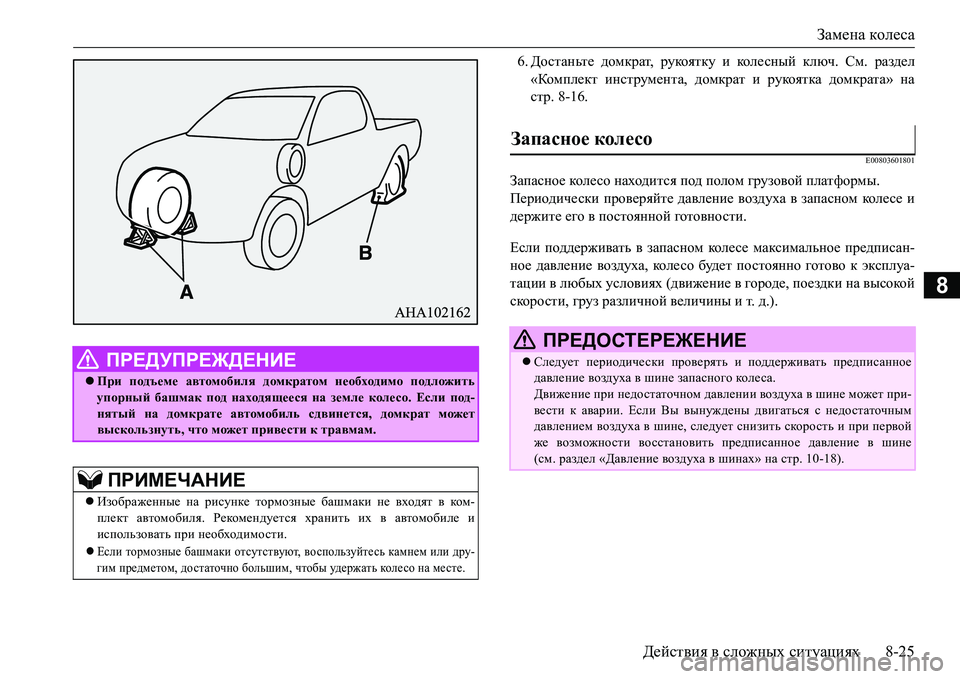

6.Достаньте домкрат, рукоятку и кол е сн ый ключ. См. раздел
«Комп лект инструмента, домкрат и рукоятка домкрата» на
стр. 8-16.
E00803601801
Запасное кол е с о находится под полом грузовой платформы.
Периодически проверяйте давление воздуха в запасном кол е с е и
держите его в постоянной готовно сти.
Если поддерживать в запасном коле с е максимальное предписан-
ное давление воздуха, кол е с о будет постоянно готово к эксплуа-
тации в любых условиях (движение в городе, поездки на высокой
скорости, груз различной величины и т
. д.).
ПРЕДУПРЕЖДЕНИЕ
При подъеме автомобиля домкратом необходимо подложить
упорный башмак под находящееся на земле колесо. Если под-
нятый на домкрате автомобиль сдвинется, домкрат может
выскользнуть, что может привести к травмам.
ПРИМЕЧАНИЕ
Изображенные на рисунке тормозные башмаки не входят в ком-
плект автомобиля. Рекомендуется хранить их в автомобиле и
использовать при необходимости.
Если тормозные башмаки отсутствуют, воспользуйтесь камнем или дру-
гим предметом, достаточно большим, чтобы уд е р ж ат ь коле с о на месте.
Запасное колесо
ПРЕДОСТЕРЕЖЕНИЕ
Следует периодически проверять и поддерживать предписанное
давление воздуха в шине запасного коле с а.
Движение при недостаточном давлении воздуха в шине может при-
вести к аварии. Если Вы вынуждены двигаться с недостаточным
давлением воздуха в шине, следует снизить скорость и при первой
же возможности восстановить предписанное давление в шине
(см.раздел «Давление воздуха в
шинах» на стр. 10-18).

Замена колеса
8-26Действия в сложных ситуациях
8
E00803501594

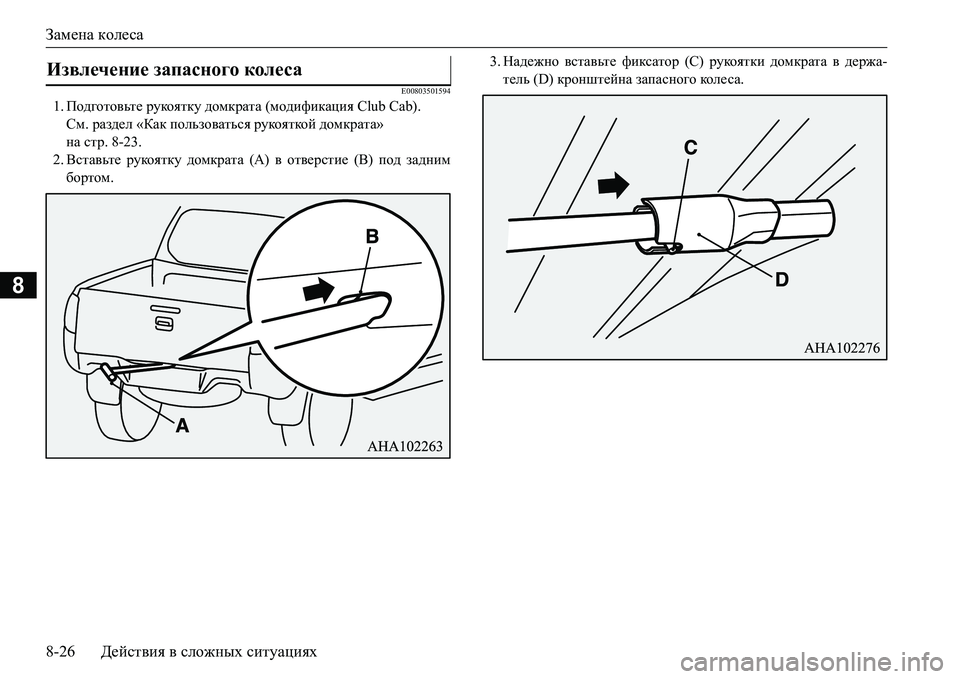

1.Подготовьте рукоятку домкрата (модификация Club Cab).
См. раздел «Как пользоваться ру коя т ко й домкрата»
на стр. 8-23.
2.Вставьте рукоятку домкрата (A) в отверстие (B) под задним
бортом.3.Надежно вставьте фиксатор (С) рукоятки домкрата в держа-
тель (D) кронштейна запасного кол е с а.
Извлечение запасного колеса

Замена колеса
Действия в сложных ситуациях8-27
8

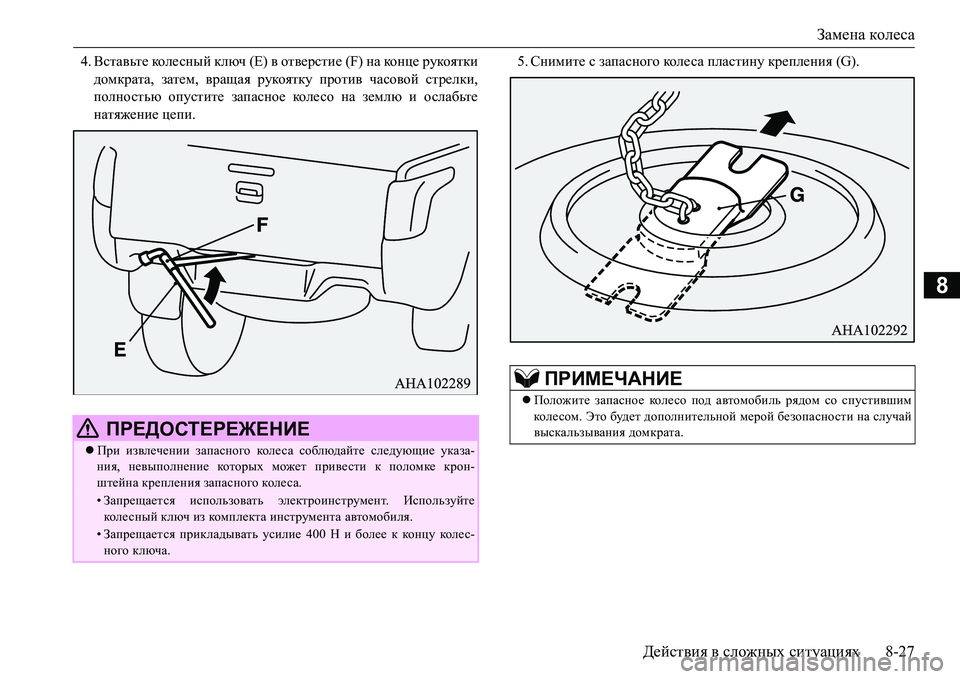

4.Вставьте коле сн ы й ключ (Е) в отверстие (F) на конце рукоятки
домкрата, затем, вращая рукоятку против часовой стрелки,
полностью опустите запасное кол е с о на землю и ослабьте
натяжение цепи.5.Снимите с запасного кол е с а пластину крепления (G).
ПРЕДОСТЕРЕЖЕНИЕ
При извлечении запасного кол е с а соблюдайте следующие указа-
ния, невыполнение которых может привести к поломке крон-
штейна крепления запасного коле с а.
•Запрещается использовать электроинструмент. Используйте
колесный ключ из комп л ект а инструмента автомобиля.
•Запрещается прикладывать усилие 400 Н и более к концу коле с-
ного ключа.
ПРИМЕЧАНИЕ
Положите запасное кол е со под автомобиль рядом со спустившим
кол е сом. Это будет дополнительной мерой безопасности на случай
выскальзывания домкрата.

Замена колеса
8-28Действия в сложных ситуациях
8
E00803202237

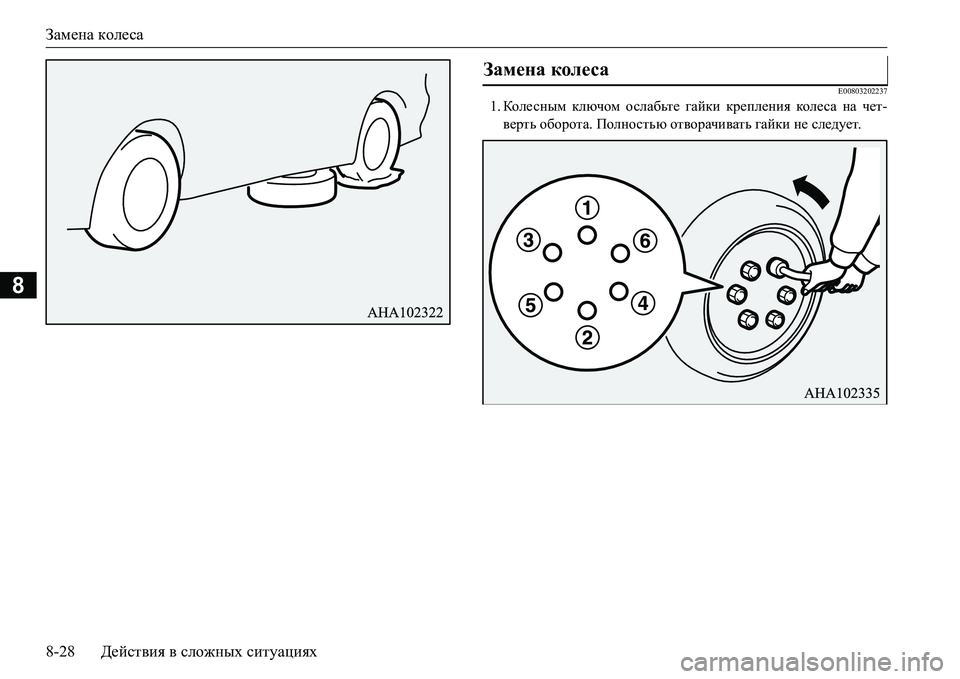

1.Кол е с н ым ключом ослабьте гайки крепления кол е с а на чет-
верть оборота. Полностью отворачивать гайки не следует.
Замена колеса

Замена колеса
Действия в сложных ситуациях8-29
8

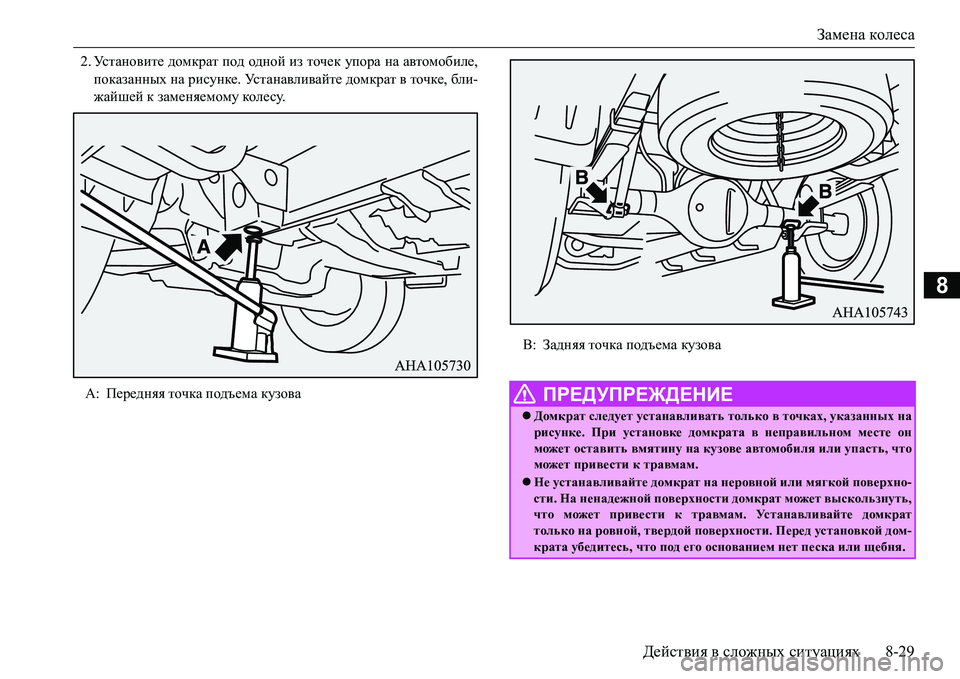

2.Ус т а н о в и т е домкрат под одной из точек упора на автомобиле,
показанных на рисунке. Устанавливайте домкрат в точке, бли-
жайшей к заменяемому кол е су.
A:Передняя точка подъема кузова
B:Задняя точка подъема кузова
ПРЕДУПРЕЖДЕНИЕ
Домкрат следует устанавливать только в точках, указанных на
рисунке. При установке домкрата в неправильном месте он
может оставить вмятину на кузове автомобиля или упасть, что
может привести к травмам.
Не устанавливайте домкрат на неровной или мягкой поверхно-
сти. На ненадежной поверхности домкрат может выскользнуть,
что может привести к травмам. Устанавливайте домкрат
только на ровной, твердой поверхности. Перед установкой дом-
крата убедитесь, что под его основанием нет песка или щебня.

Замена колеса
8-30Действия в сложных ситуациях
8
3.С помощью рукоятки домкрата заверните выпускной клапан
(D) по часовой стрелке до упора.
4.Вставьте рукоятку в кронштейн домкрата так, чтобы выступ
кронштейна (F) вошел в паз (E) на конце рукоятки
5.Перемещайте рукоятку домкрата вверх и вниз до тех пор,
пока головка домкрата не коснется точки упора на кузове
автомобиля. Убед и т е с ь в надежности ко н т а кт а домкрата
с кузовом автомобиля.
Перемещая рукоятку домкрата вверх и вниз, поднимите авто-
мобиль.
ПРИМЕЧАНИЕ
Поднимая заднюю часть автомобиля, поверните головку домкрата
так, чтобы канавка (C) была ориентирована по месту установки.

Замена колеса
Действия в сложных ситуациях8-31
8

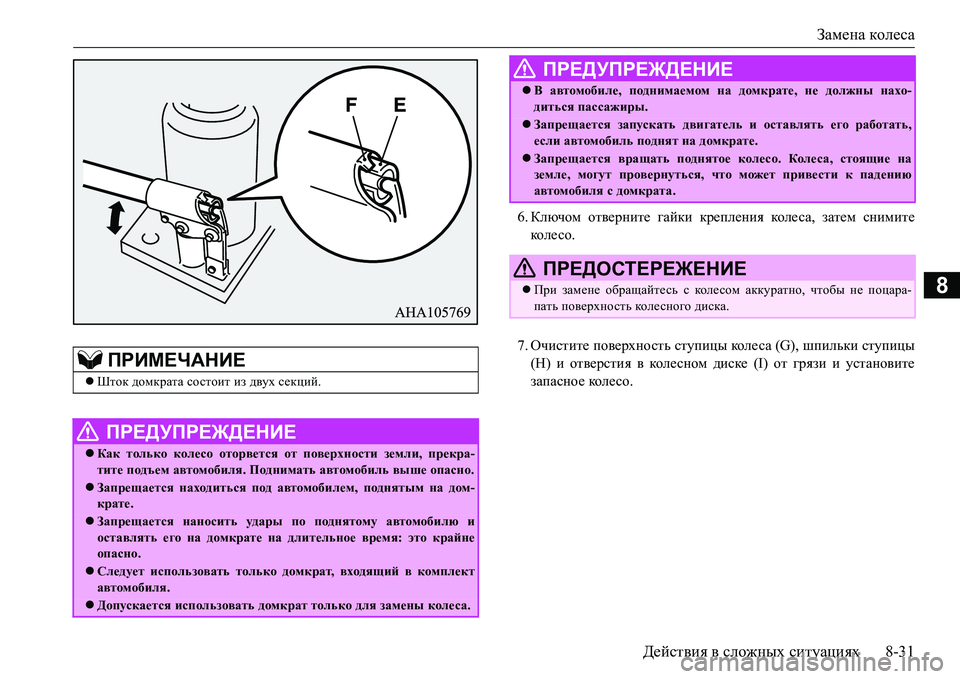

6.Ключом отверните гайки крепления коле с а, затем снимите
кол е с о.
7.Очистите поверхность ступицы кол е с а (G), шпильки ступицы
(H) и отверстия в кол е с н ом диске (I) от грязи и установите
запасное кол е с о.
ПРИМЕЧАНИЕ
Шток домкрата состоит из двух секций.
ПРЕДУПРЕЖДЕНИЕ
Как только колесо оторвется от поверхности земли, прекра-
тите подъем автомобиля. Поднимать автомобиль выше опасно.
Запрещается находиться под автомобилем, поднятым на дом-
крате.
Запрещается наносить уд а р ы по поднятому автомобилю и
оставлять его на домкрате на длительное время: это крайне
опасно.
Следует использовать только домкрат, входящий в комплект
автомобиля.
Допускается использовать домкрат только для замены колеса.
В автомобиле, поднимаемом на домкрате, не должны нахо-
диться пассажиры.
Запрещается запускать двигатель и оставлять его работать,
если автомобиль поднят на домкрате.
Запрещается вращать поднятое колесо. Колеса, стоящие на
земле, могут провернуться, что может привести к падению
автомобиля с домкрата.
ПРЕДОСТЕРЕЖЕНИЕ
При замене обращайтесь с коле сом аккуратно, чтобы не поцара-
пать поверхность кол е с но го диска.
ПРЕДУПРЕЖДЕНИЕ

Замена колеса
8-32Действия в сложных ситуациях
8

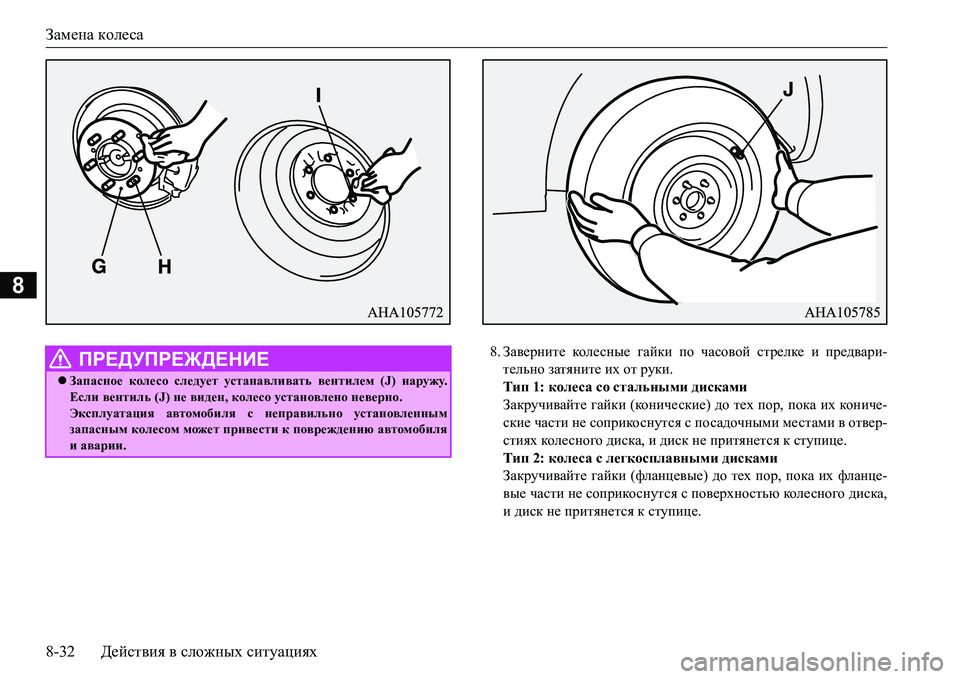

8.Заверните коле сные гайки по часовой стрелке и предвари-
тельно затяните их от руки.
Тип 1: колеса со стальными дисками
Закручивайте гайки (конические) до тех пор, пока их кон иче-
ские части не соприкоснутся с посадочными местами в отвер-
стиях колесного диска, и диск не притянется к ступице.
Тип 2: колеса с легкосплавными дисками
Закручивайте
гайки (фланцевые) до тех пор, пока их фланце-
вые части не соприкоснутся с поверхностью колесного диска,
и диск не притянется к ступице.
ПРЕДУПРЕЖДЕНИЕ
Запасное колесо следует устанавливать вентилем (J) наружу.
Если вентиль (J) не виден, колесо установлено неверно.
Эксплуатация автомобиля с неправильно установленным
запасным колесом может привести к повреждению автомобиля
и аварии.
