2017 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-43
4
E00412401263

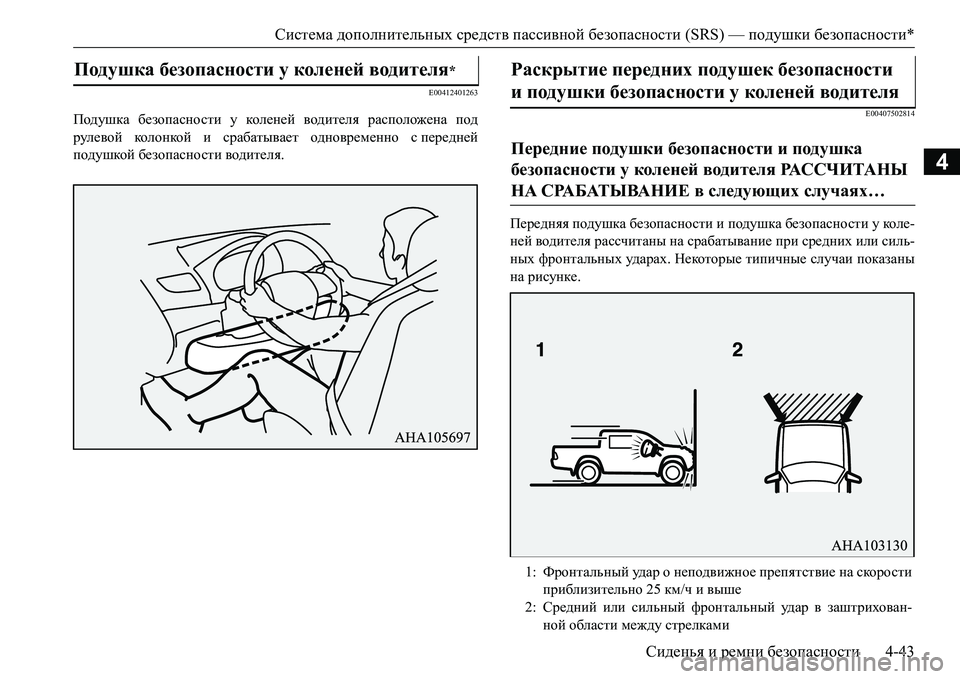

Подушка безопасности у кол е н ей водителя расположена под
рулевой кол о н ко й и срабатывает одновременно спередней
подушкой безопасности водителя.E00407502814
Передняя подушка безопасности и подушка безопасности у кол е-
ней водителя рассчитаны на срабатывание при средних или силь-
ных фронтальных уд а р а х. Некоторые типичные случаи показаны
на рисунке.
Подушка безопасности у коленей водителя*Раскрытие передних подушек безопасности
иподушки безопасности у коленей водителя

Передние подушки безопасности и подушка
безопасности у коленей водителя РА С С Ч И Т А Н Ы
НА СРАБАТЫВАНИЕ в следующих случаях…

1:Фронтальный уд а р о неподвижное препятствие на скорости
приблизительно 25 км/ч и выше
2:Средний или сильный фронтальный уд а р в заштрихован-
ной области между стрелками

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-44Сиденья и ремни безопасности
4

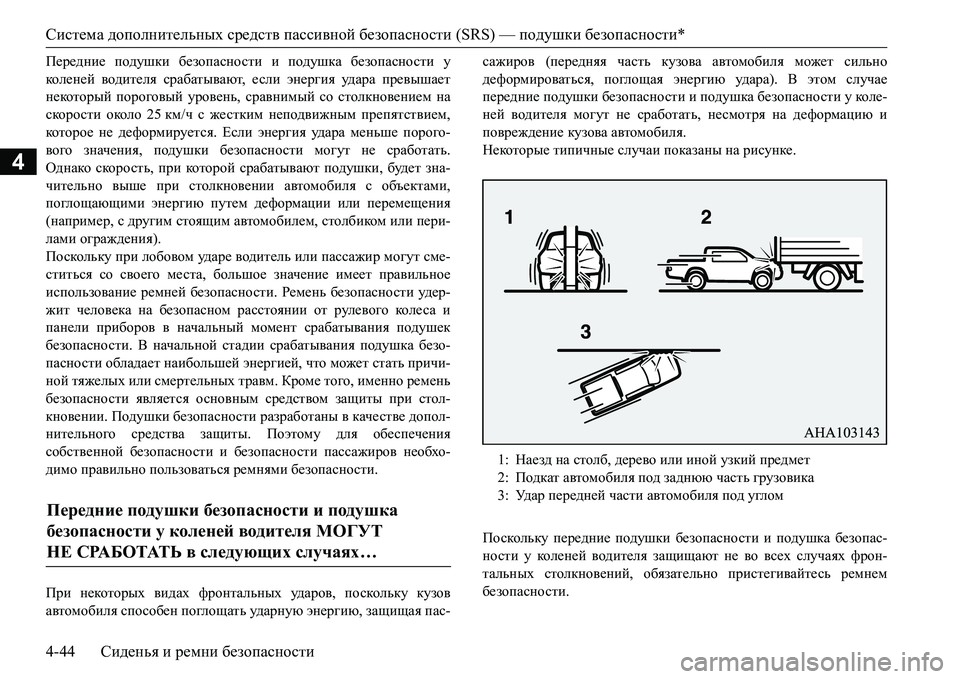

I_j_^gb_ подушки безопасности и подушка безопасности у
кол е н ей водителя срабатывают, если энергия уд а р а превышает
некоторый пороговый уровень, сравнимый со столкновением на
скорости около 25км/ч с жестким неподвижным препятствием,
которое не деформируется. Если энергия уд а р а меньше порого-
вого значения, подушки безопасности могут не сработать.
Однако скорость, при которой срабатывают подушки, будет зна-
чительно выше при столкновении автомобиля с объектами,
поглощающими энергию путем деформации или перемещения
(например, с другим стоящим автомобилем, столбиком или пери-
лами ограждения).
Поскольку при лобовом уд а р е водитель или пассажир могут сме-
ститься со своего места, большое значение имеет правильное
использование ремней безопасности. Ремень безопасности уд е р-
жит человека на безопасном расстоянии
от рулевого кол е с а и
панели приборов в начальный момент срабатывания подушек
безопасности. В начальной стадии срабатывания подушка безо-
пасности обладает наибольшей энергией, что может стать причи-
ной тяжелых или смертельных травм. Кроме того, именно ремень
безопасности является основным средством защиты при стол-
кновении. Подушки безопасности разработаны в качестве допол-
нительного средства защиты.
Поэтому для обеспечения
собственной безопасности и безопасности пассажиров необхо-
димо правильно пользоваться ремнями безопасности.
При некоторых видах фронтальных уд а р о в, поскольку кузов
автомобиля способен поглощать уд а р н у ю энергию, защищая пас-сажиров (передняя часть кузова автомобиля может сильно
деформироваться, поглощая энергию уд а р а). В этом случае
передние подушки безопасности и подушка безопасности у кол е-
ней водителя могут
не сработать, несмотря на деформацию и
повреждение кузова автомобиля.
Некоторые типичные случаи показаны на рисунке.
Поскольку передние подушки безопасности и подушка безопас-
ности у кол ен ей водителя защищают не во всех случаях фрон-
тальных столкновений, обязательно пристегивайтесь ремнем
безопасности.
Передние подушки безопасности и подушка
безопасности у коленей водителя МОГУТ
НЕ СРАБОТАТЬ в следующих случаях…

1:Наезд на столб, дерево или иной узкий предмет
2:Подкат автомобиля под заднюю часть грузовика
3:Уд а р передней части автомобиля под углом

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-45

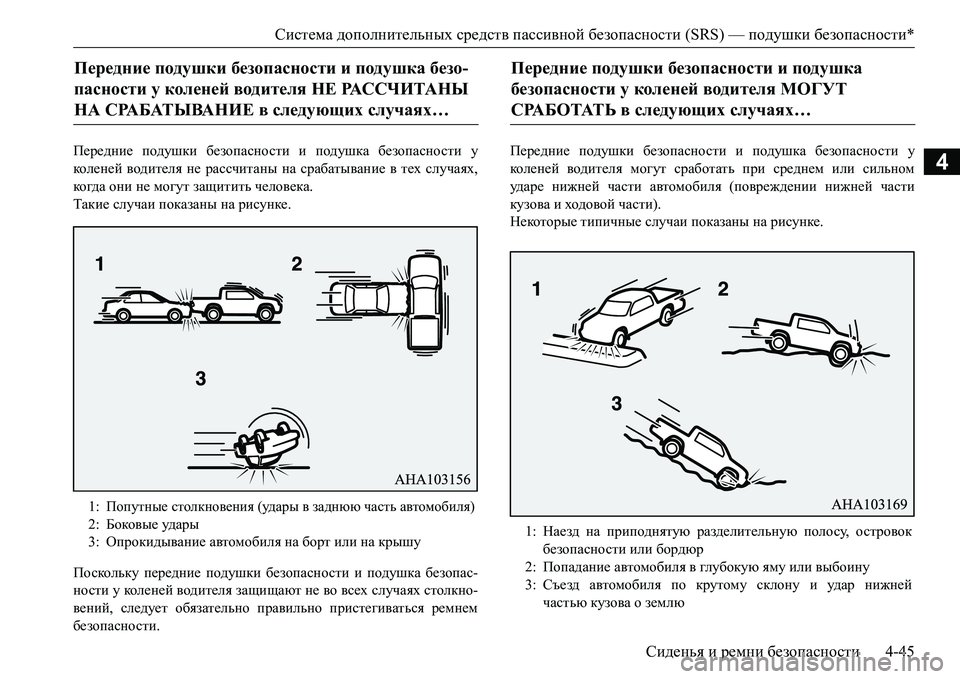

4Передние подушки безопасности и подушка безопасности у
кол ен е й водителя не рассчитаны на срабатывание в тех случаях,
ко гда они не могут защитить человека.
Такие случаи показаны на рисунке.
Поскольку передние подушки безопасности и подушка безопас-
ности у кол ен е й водителя защищают не во всех случаях столкно-
вений, следует обязательно правильно пристегиваться ремнем
безопасности.Передние подушки безопасности и подушка безопасности у
кол ен е й водителя могут сработать при среднем или сильном
уд а р е нижней части автомобиля (повреждении нижней части
кузова и ходовой части).
Некоторые типичные случаи показаны на рисунке.
Передние подушки безопасности и подушка безо-
пасности у коленей водителя НЕ РА С С Ч И Т А Н Ы
НА СРАБАТЫВАНИЕ в следующих случаях…

1:Попутные столкновения (уд а р ы в заднюю часть автомобиля)
2:Боковые уд а р ы
3:Опрокидывание автомобиля на борт или на крышу
Передние подушки безопасности и подушка
безопасности у коленей водителя МОГУТ
СРАБОТАТЬ в следующих случаях…

1:Наезд на приподнятую разделительную полосу, островок
безопасности или бордюр
2:Попадание автомобиля в глубокую яму или выбоину
3:Съезд автомобиля по крутому склону и уд а р нижней
частью кузова о землю

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-46Сиденья и ремни безопасности
4

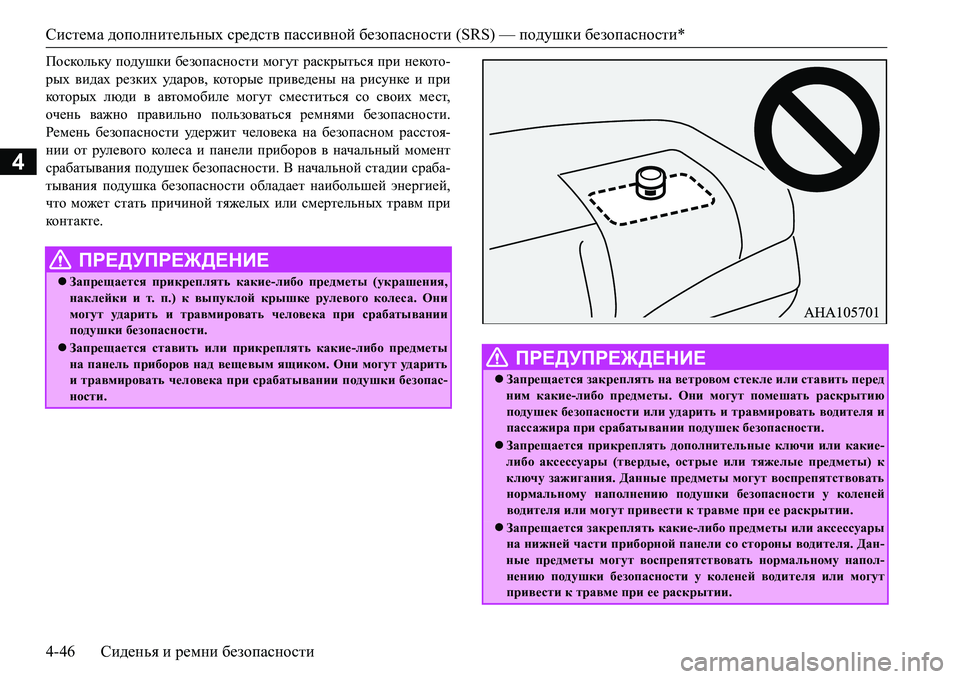

Ihkdhevdm подушки безопасности могут раскрыться при некото-
рых видах резких ударов, которые приведены на рисунке и при
которых люди в автомобиле могут сместиться со своих мест,
очень важно правильно пользоваться ремнями безопасности.
Ремень безопасности уд е р ж и т человека на безопасном расстоя-
нии от рулевого кол е с а и панели приборов в начальный момент
срабатывания подушек безопасности
. В начальной стадии сраба-
тывания подушка безопасности обладает наибольшей энергией,
что может стать причиной тяжелых или смертельных травм при
ко н т акте.
ПРЕДУПРЕЖДЕНИЕ
Запрещается прикреплять какие-либо предметы (украшения,
наклейки и т. п.) к выпуклой крышке рулевого колеса. Они
могут уд а р и т ь и травмировать человека при срабатывании
подушки безопасности.
Запрещается ставить или прикреплять какие-либо предметы
на панель приборов над вещевым ящиком. Они могут уд а р и т ь
и травмировать человека при срабатывании подушки безопас-
ности. ПРЕДУПРЕЖДЕНИЕ
Запрещается закреплять на ветровом стекле или ставить перед
ним какие-либо предметы. Они могут помешать раскрытию
подушек безопасности или уд а р и т ь и травмировать водителя и
пассажира при срабатывании подушек безопасности.
Запрещается прикреплять дополнительные ключи или какие-
либо аксессуары (твердые, острые или тяжелые предметы) к
ключу зажигания. Данные предметы могут воспрепятствовать
нормальному наполнению подушки безопасности у коленей
водителя или могут привести к травме при ее раскрытии.
Запрещается закреплять какие-либо предметы или аксессуары
на нижней части приборной панели со стороны водителя. Дан-
ные предметы могут воспрепятствовать нормальному напол-
нению подушки безопасности у коленей водителя или могут
привести к травме при ее раскрытии.

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-47
4
E00407601892

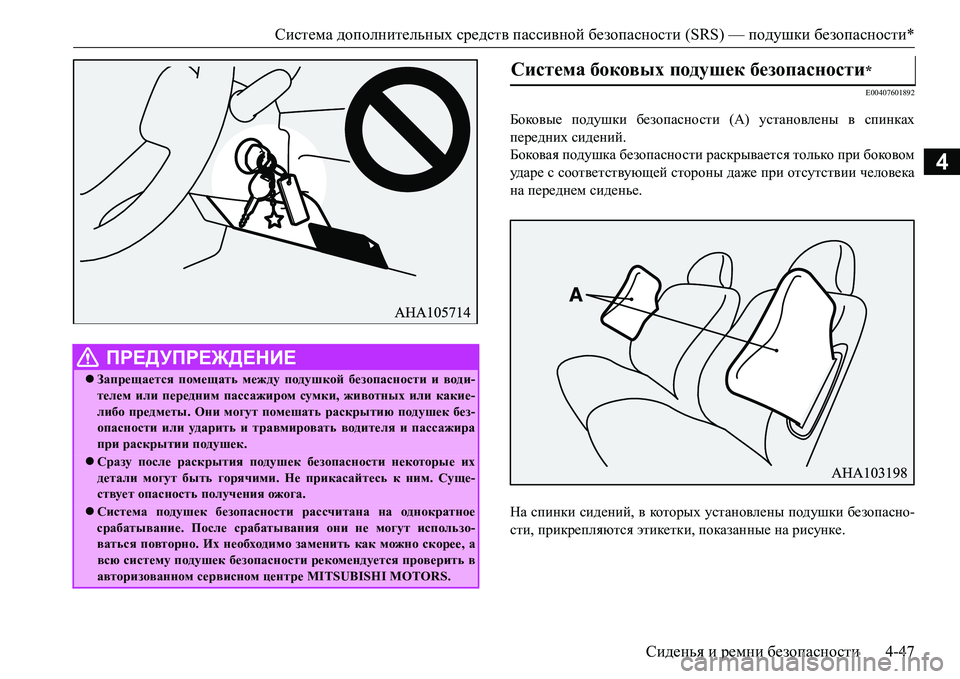

Боковые подушки безопасности (А) установлены в спинках
передних сидений.
Боковая подушка безопасности раскрывается только при боковом
уд а р е с соответствующей стороны даже при отсутствии человека
на переднем сиденье.
На спинки сидений, в которых установлены подушки безопасно-
сти, прикрепляются этикетки, показанные на рисунке.
ПРЕДУПРЕЖДЕНИЕ
Запрещается помещать между подушкой безопасности и води-
телем или передним пассажиром сумки, животных или какие-
либо предметы. Они могут помешать раскрытию подушек без-
опасности или уд а р и т ь и травмировать водителя и пассажира
при раскрытии подушек.
Сразу после раскрытия подушек безопасности некоторые их
детали могут быть горячими. Не прикасайтесь к ним. Суще-
ствует опасность получения ожога.
Система подушек безопасности рассчитана на однократное
срабатывание. После срабатывания они не могут использо-
ваться повторно. Их необходимо заменить как можно скорее, а
всю систему подушек безопасности рекомендуется проверить в
авторизованном сервисном центре MITSUBISHI MOTORS.
Система боковых подушек безопасности*

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-48Сиденья и ремни безопасности
4
E00409101989

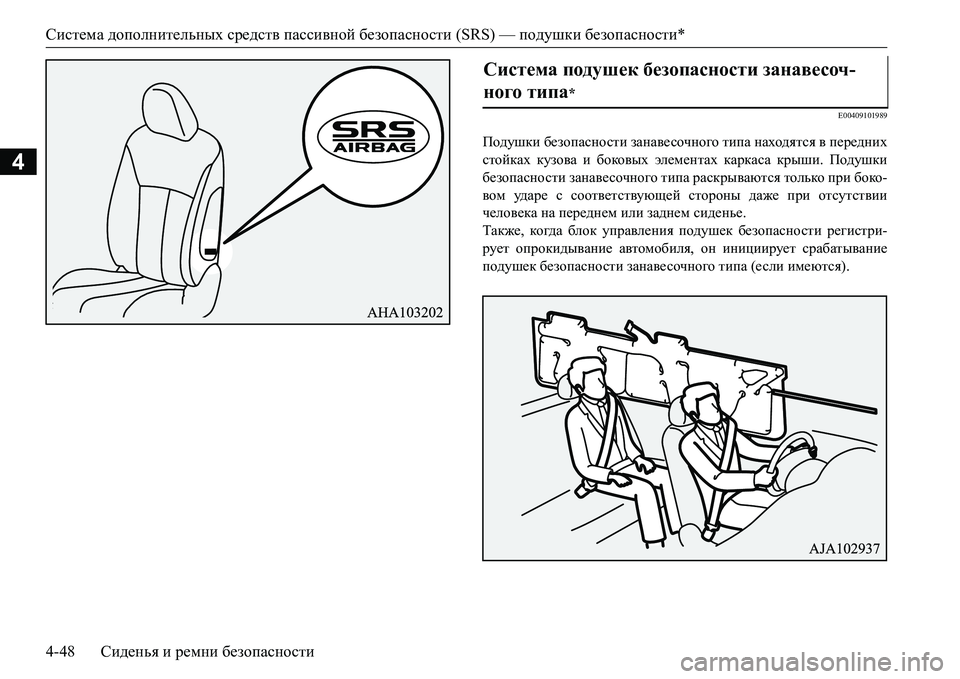

Подушки безопасности занавесочного типа находятся в передних
стойках кузова и боковых элементах каркаса крыши. Подушки
безопасности занавесочного типа раскрываются только при боко-
вом уд а р е с соответствующей стороны даже при отсутствии
человека на переднем или заднем сиденье.
Также, ко гда блок управления подушек безопасности регистри-
рует опрокидывание автомобиля, он инициирует срабатывание
подушек безопасности занавесочного типа
(если имеются).
Система подушек безопасности занавесоч-
ного типа
*

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-49
4
E00407702669

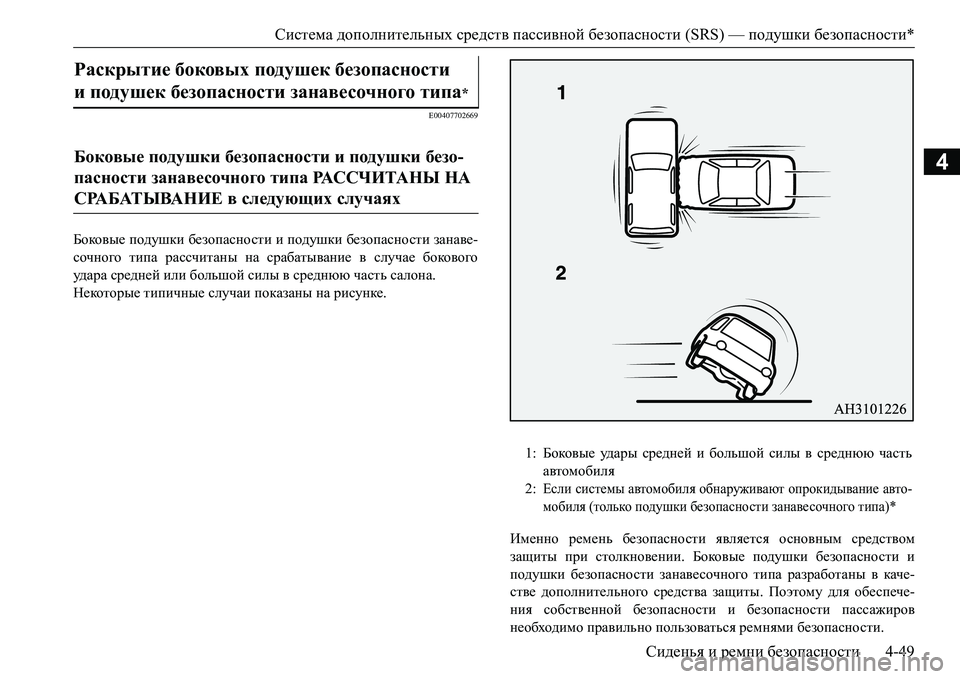

Боковые подушки безопасности и подушки безопасности занаве-
сочного типа рассчитаны на срабатывание в случае бокового
уд а р а средней или большой силы в среднюю часть салона.
Некоторые типичные случаи показаны на рисунке.
Именно ремень безопасности является основным средством
защиты при столкновении. Боковые подушки безопасности и
подушки безопасности занавесочного типа разработаны в каче-
стве дополнительного
средства защиты. Поэтому для обеспече-
ния собственной безопасности и безопасности пассажиров
необходимо правильно пользоваться ремнями безопасности.
Раскрытие боковых подушек безопасности
иподушек безопасности занавесочного типа
*
Боковые подушки безопасности и подушки безо-
пасности занавесочного типа РА С С Ч И Т А Н Ы НА
СРАБАТЫВАНИЕ в следующих случаях

1:Боковые уд а р ы средней и большой силы в среднюю часть
автомобиля
2:
Если системы автомобиля обнаруживают опрокидывание авто-
мобиля (только подушки безопасности занавесочного типа)*

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-50Сиденья и ремни безопасности

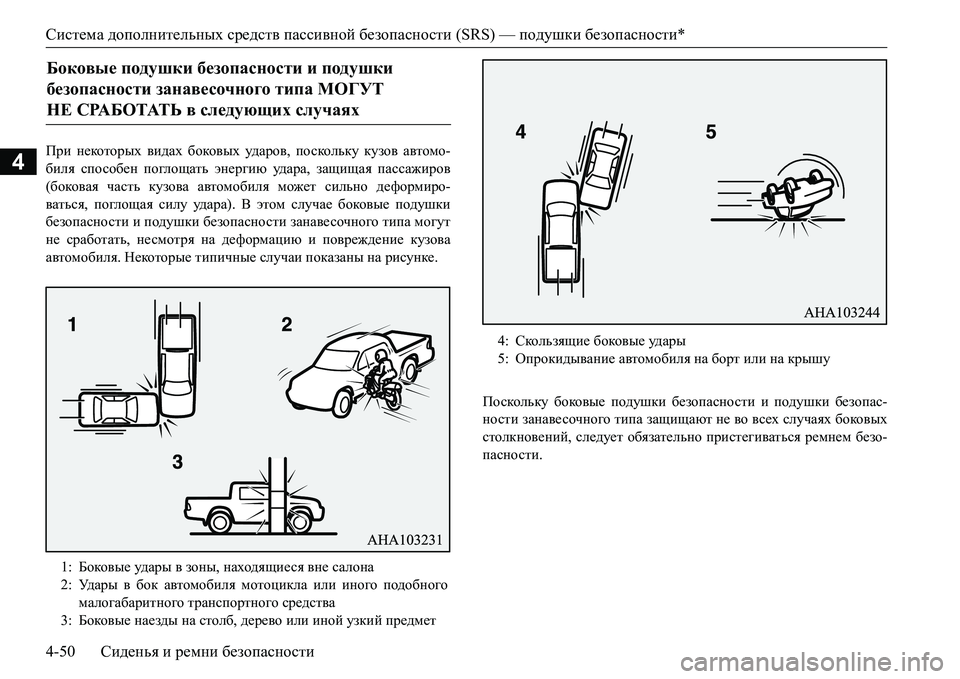

4Ijb некоторых видах боковых уд а р о в, поскольку кузов автомо-
биля способен поглощать энергию уд а р а, защищая пассажиров
(боковая часть кузова автомобиля может сильно деформиро-
ваться, поглощая силу уд а р а). В этом случае боковые подушки
безопасности и подушки безопасности занавесочного типа могут
не сработать, несмотря на деформацию и повреждение кузова
автомобиля. Некоторые типичные случаи показаны на
рисунке.
Поскольку боковые подушки безопасности и подушки безопас-
ности занавесочного типа защищают не во всех случаях боковых
столкновений, следует обязательно пристегиваться ремнем безо-
пасности.
Боковые подушки безопасности и подушки
безопасности занавесочного типа МОГУТ
НЕ СРАБОТАТЬ в следующих случаях

1:Боковые уд а р ы в зоны, находящиеся вне салона
2:Уд а р ы в бок автомобиля мотоцикла или иного подобного
малогабаритного транспортного средства
3:Боковые наезды на столб, дерево или иной узкий предмет
4:Скользящие боковые уд а р ы
5:Опрокидывание автомобиля на борт или на крышу
