Многофункциональный дисплей
Органы управления и контрольно-измерительные приборы5-11
5

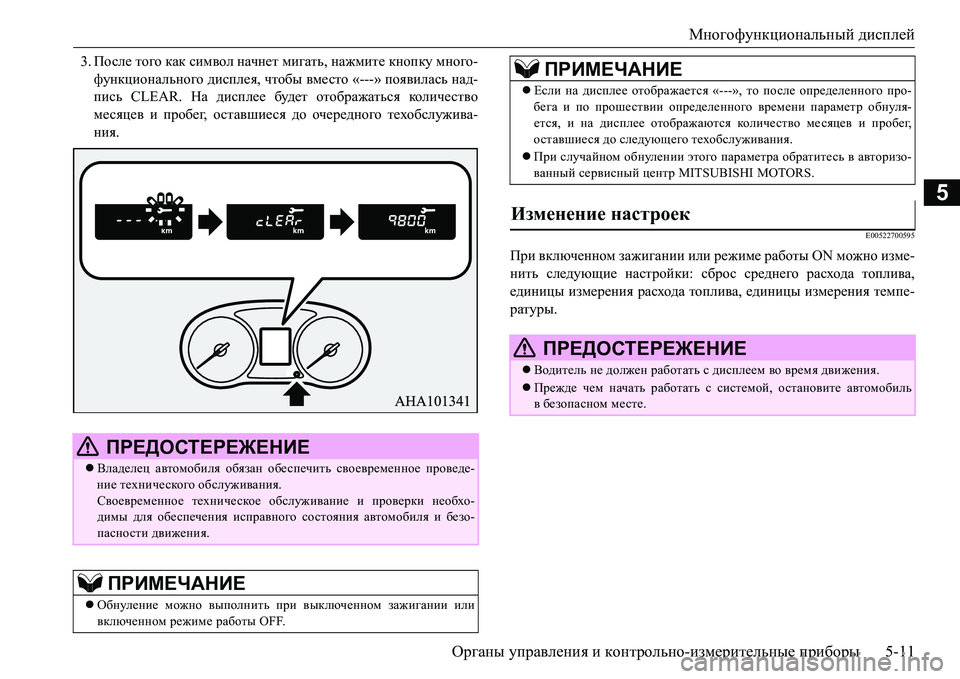

3.После того как символ начнет мигать, нажмите кнопку много-
функционального дисплея, чтобы вместо «---» появилась над-
пись CLEAR. На дисплее будет отображаться кол и че с тво
месяцев и пробег, оставшиеся до очередного техобслужива-
ния.
E00522700595
При включенном зажигании или режиме работы ON можно изме-
нить следующие настройки: сброс среднего расхода топлива,
единицы измерения расхода топлива, единицы измерения темпе-
ратуры.
ПРЕДОСТЕРЕЖЕНИЕ
Владелец автомобиля обязан обеспечить своевременное проведе-
ние технического обслуживания.
Своевременное техническое обслуживание и проверки необхо-
димы для обеспечения исправного состояния автомобиля и безо-
пасности движения.
ПРИМЕЧАНИЕ
Обнуление можно выполнить при выключенном зажигании или
включенном режиме работы OFF.
Если на дисплее отображается «---», то после определенного про-
бега и по прошествии определенного времени параметр обнуля-
ется, и на дисплее отображаются колич е ство месяцев и пробег,
оставшиеся до следующего техобслуживания.
При случайном обнулении этого параметра обратитесь в авторизо-
ванный сервисный центр MITSUBISHI MOTORS.
Изменение настроек
ПРЕДОСТЕРЕЖЕНИЕ
Водитель не должен работать с дисплеем во время движения.
Прежде чем начать работать с системой, остановите автомобиль
вбезопасном месте.
ПРИМЕЧАНИЕ

Многофункциональный дисплей
5-12Органы управления и контрольно-измерительные приборы
5
E00522902100

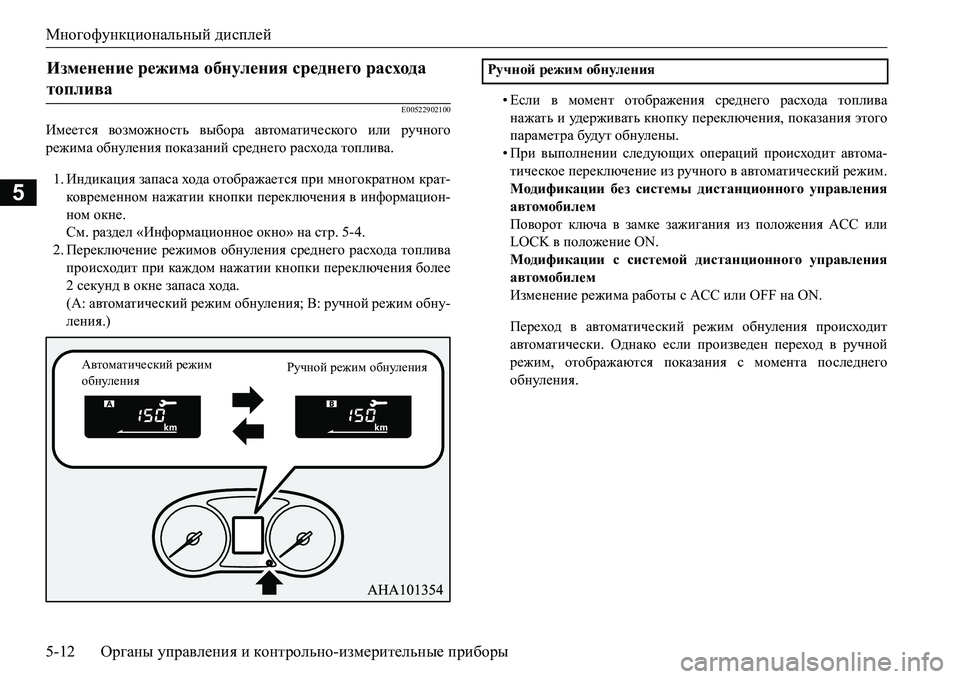

Имеется возможность выбора автоматического или ручного
режима обнуления показаний среднего расхода топлива.
1.Индикация запаса хода отображается при многократном крат-
ко в ре м ен н ом нажатии кнопки переключения в информацион-
ном окне.
См. раздел «Информационное окно» на стр. 5-4.
2.Переключение режимов обнуления среднего расхода топлива
происходит при каждом нажатии кнопки переключения более
2 секунд в окне запаса хода
.
(A: автоматический режим обнуления; В: ручной режим обну-
ления.)•Если в момент отображения среднего расхода топлива
нажать и уд е р ж и в ат ь кнопку переключения, показания этого
параметра будут обнулены.
•При выполнении следующих операций происходит автома-
тическое переключение из ручного в автоматический режим.
Модификации без системы дистанционного управления
автомобилем
Поворот ключа в замке зажигания из положения
ACC или
LOCK в положение ON.
Модификации с системой дистанционного управления
автомобилем
Изменение режима работы с ACC или OFF на ON.
Переход в автоматический режим обнуления происходит
автоматически. Однако если произведен переход в ручной
режим, отображаются показания с момента последнего
обнуления.
Изменение режима обнуления среднего расхода
топлива
Автоматический режим
обнуленияРучной режим обнуления
Ручной режим обнуления

Многофункциональный дисплей
Органы управления и контрольно-измерительные приборы5-13
5

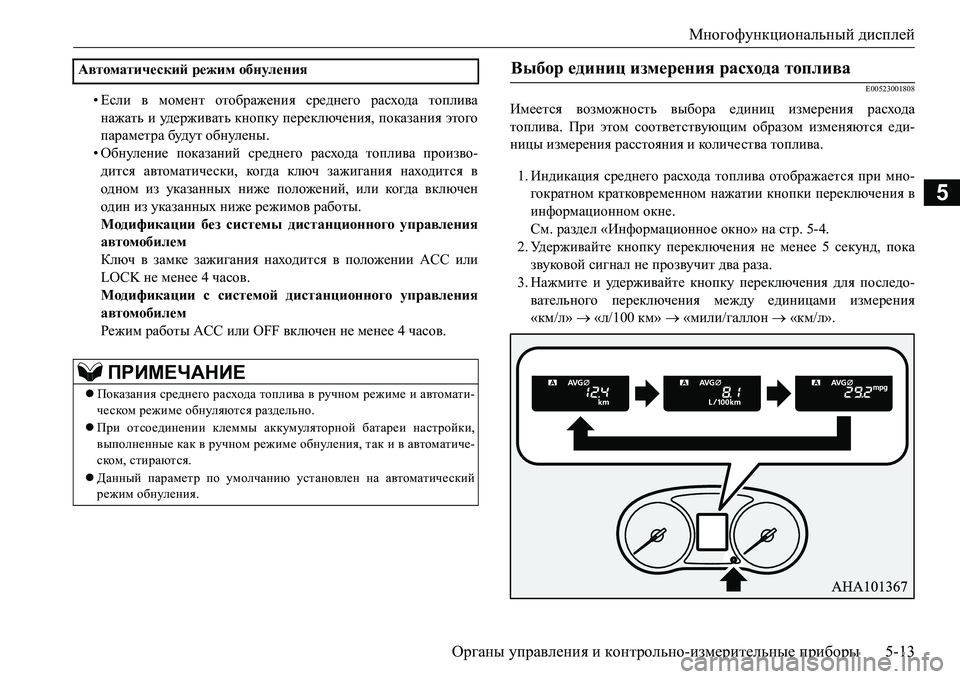

•Если в момент отображения среднего расхода топлива
нажать и уд е р ж и ват ь кнопку переключения, показания этого
параметра будут обнулены.
•Обнуление показаний среднего расхода топлива произво-
дится автоматически, ко гда ключ зажигания находится в
одном из указанных ниже положений, или когд а включен
один из указанных ниже режимов работы.
Модификации без системы дистанционного управления
автомобилем
Ключ в замке
зажигания находится в положении ACC или
LOCK не менее 4 часов.
Модификации с системой дистанционного управления
автомобилем
Режим работы ACC или OFF включен не менее 4 часов.
E00523001808
Имеется возможность выбора единиц измерения расхода
топлива. При этом соответствующим образом изменяются еди-
ницы измерения расстояния и кол и че ст ва топлива.
1.Индикация среднего расхода топлива отображается при мно-
гократном кратковременном нажатии кнопки переключения в
информационном окне.
См. раздел «Информационное окно» на стр. 5-4.
2.Уд е р ж и в а й т е кнопку переключения не менее 5 секунд, пока
звуковой сигнал не прозвучит
два раза.
3.Нажмите и уд е р ж и ва й т е кнопку переключения для последо-
вательного переключения между единицами измерения
«км/л»  «л/100 км»  «мили/галлон  «км/л». Автоматический режим обнуления
ПРИМЕЧАНИЕ
Показания среднего расхода топлива в ручном режиме и автомати-
ческом режиме обнуляются раздельно.
При отсоединении клеммы аккумуляторной батареи настройки,
выполненные как в ручном режиме обнуления, так и в автоматиче-
ском, стираются.
Данный параметр по умолчанию установлен на автоматический
режим обнуления.
Выбор единиц измерения расхода топлива

Многофункциональный дисплей
5-14Органы управления и контрольно-измерительные приборы
5

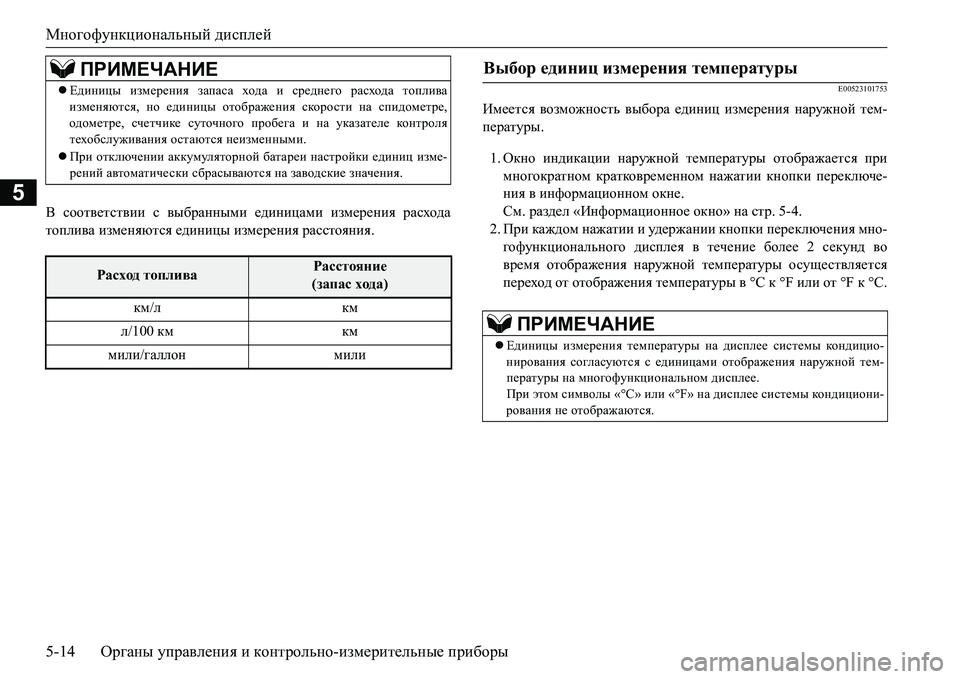

< соответствии с выбранными единицами измерения расхода
топлива изменяются единицы измерения расстояния.
E00523101753
Имеется возможность выбора единиц измерения наружной тем-
пературы.
1.Окно индикации наружной температуры отображается при
многократном кратковременном нажатии кнопки переключе-
ния в информационном окне.
См. раздел «Информационное окно» на стр. 5-4.
2.При каждом нажатии и уд е р ж а н и и кнопки переключения мно-
гофункционального дисплея в течение более 2 секунд во
время отображения наружной температуры осуществляется
переход от
отображения температуры в °C к °F или от °F к °C.
ПРИМЕЧАНИЕ
Единицы измерения запаса хода и среднего расхода топлива
изменяются, но единицы отображения скорости на спидометре,
одометре, счетчике суточного пробега и на указателе ко н т р ол я
техобслуживания остаются неизменными.
При отключении аккумуляторной батареи настройки единиц изме-
рений автоматически сбрасываются на заводские значения.
Расход топливаРасстояние
(запас хода)
км/лкм
л/100 км км
мили/галлон мили
Выбор единиц измерения температуры
ПРИМЕЧАНИЕ
Единицы измерения температуры на дисплее системы кондицио-
нирования согласуются с единицами отображения наружной тем-
пературы на многофункциональном дисплее.
При этом символы «°C» или «°F» на дисплее системы кондициони-
рования не отображаются.

Контрольные лампы и лампы, предупреждающие о неисправностях (многофункциональный дисплей)
Органы управления и контрольно-измерительные приборы5-15
5
E00501504093
Контрольные лампы и лампы, предупреждающие о неисправностях
(многофункциональный дисплей)
Тип 1
Тип 2
1:Контрольная лампа противотуманных фар* → стр. 5-17
2:Контрольные лампы указателей поворота/аварийной сигна-
лизации → стр. 5-16
3:Контрольная лампа дальнего света фар → стр. 5-17
4:Контрольная лампа системы автоматического останова
изапуска двигателя (AS&G)*
5:Контрольная лампа (зеленого цвета) системы предупрежде-
ния о выезде из занимаемого ряда (LDW) (режим готовно-
сти)*
Кон т рол ьная лампа (желтого цвета) системы предупрежде-
ния о выезде из занимаемого ряда (LDW) (рабочий режим)*
6:Контрольная лампа включения габаритных огней*→ стр.5-17
7:Контрольная лампа включения системы предупреждения
овыезде из занимаемого ряда (LDW)*
8:Контрольная лампа заднего противотуманного фонаря →
стр. 5-17
9:Контрольная лампа круиз-ко н т р ол я* → стр. 6-98
10:Контрольная лампа фильтра твердых частиц (DPF)* →
стр.6-35
11:Контрольная лампа предпускового подогрева дизельного
двигателя → стр. 5-17
12:
Контрольная лампа зарядки аккумуляторной батареи → стр. 5-21
13:Контрольная лампа диагностики двигателя → стр. 5-20
14:Контрольная лампа топливного фильтра → стр. 5-18

Контрольные лампы
5-16Органы управления и контрольно-измерительные приборы
5
E00501600100
E00501701616
15:Контрольная лампа температуры масла в A/T (для автомо-
билей с A/T) → стр. 6-47
16:Контрольная лампа давления масла → стр. 5-21
17:Контрольная лампа выключенного состояния системы
автоматического останова и запуска двигателя (AS&G)*
18:Контрольная лампа низкого уровня жидкости в бачке
стеклоомывателя* → стр. 5-22
19:Многофункциональный дисплей → стр. 5-3
20:Для более подробной информации см. раздел «Включение

предупреждения» на стр. 3-19 (если имеется)
21:Для более подробной информации см. раздел «Включение
предупреждения» на стр. 3-19 (если имеется)
22:Контрольная лампа незакрытых дверей → стр. 5-22
23:Звуковой сигнал и контрольная лампа, предупреждающие
о непристегнутом ремне безопасности → стр. 4-14
24:Контрольная лампа антиблокировочной системы тормозов
(ABS) → стр. 6-87
25:
Ко н т р ол ь н а я лампа динамической системы курсовой устой-
чивости и антипробуксовочной системы (ASTC) → стр. 6-93
26:Контрольная лампа отключения динамической системы
курсовой устойчивости и антипробуксовочной системы →
стр. 6-93
27:Контрольная лампа системы дополнительных средств пас-
сивной безопасности (SRS) → стр. 4-54
28:Контрольная лампа тормозной системы → стр. 5-19
29:Контрольная лампа блокировки дифференциала задней
оси* → стр. 6-67
30:Контрольная лампа полного привода* → стр. 6-55
31:
Контрольная лампа понижающей передачи* → стр. 6-55, 6-62
32:Контрольная лампа полного привода* → стр. 6-55
33:
Контрольная лампа понижающей передачи* → стр. 6-55, 6-62
Контрольные лампы
Контрольные лампы указателей поворота/
аварийной сигнализации
Эти контрольные лампы мигают в следующих слу-
чаях.
•Если перемещен подрулевой переключатель
включения указателей поворота.
См. раздел «Переключатель указателей пово-
рота» на стр. 5-27.
•Если нажата кнопка включения аварийной сигна-
лизации.
См. раздел «Включатель аварийной световой сиг-
нализации» на стр. 5-28.
•Если аварийная сигнализация автоматически
включилась при резком торможении во время
движения.
См
. раздел «Аварийная сигнализация при экс-
тренном торможении» на стр. 6-85.

Контрольные лампы
Органы управления и контрольно-измерительные приборы5-17
5
E00501801271
E00501901621
E00502001397E00508901301
E00502301390
Контрольная лампа дальнего света фар
Эта контрольная лампа включается при включе-
нии дальнего света фар.
Контрольная лампа противотуманных фар*
Эта контрольная лампа включается при включении
противотуманных фар.
Контрольная лампа заднего
противотуманного фонаря
Эта контрольная лампа включается при включении
заднего противотуманного фонаря.
Контрольная лампа включения габаритных
огней*
Эта контрольная лампа включается при включении
габаритных огней.
Контрольная лампа предпускового подо-
грева дизельного двигателя
Эта контрольная лампа включается, когда ключ в
замке зажигания находится в положении ON или
включен режим работы ON. После прогрева свечей
накаливания контрольная лампа предпускового подо-
грева выключается, и двигатель можно запускать.
ПРЕДОСТЕРЕЖЕНИЕ
Если конт рольная лампа предпускового подогрева загорается
после запуска двигателя, частота вращения коленчатого вала дви-
гателя может не увеличиться выше оборотов холо стого хода вслед-
ствие замерзания топлива. В этом случае дайте двигателю
поработать на холо стом ходу в течение примерно 10 минут, а затем
выключите и сразу снова включите зажигание (или включите
режим работы OFF и
сразу же ON). Убе д и т е с ь, что контрольная
лампа предпускового подогрева не горит.

Контрольные лампы
5-18Органы управления и контрольно-измерительные приборы
5
E00509901353
Эта контрольная лампа включается при повороте
ключа зажигания в положение ON или включении
режима работы ON и выключается после запуска
двигателя. Если контрольная лампа включается
при работающем двигателе, это говорит о том, что
в топливном фильтре скопилась вода; в этом случае необходимо
уд а л и т ь воду.
Слейте воду из топливного фильтра. См. раздел «Слив воды
из топливного фильтра» на
стр. 8-15.
Если после этого лампа выключится, можно продолжать движе-
ние. Если контрольная лампа не выключается либо мигает (пери-
одиче ски включается), рекомендуется проверить автомобиль
в авторизованном сервисном центре MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
Если двигатель холодный, контрольная лампа предпускового подо-
грева горит дольше.
Если двигатель не запущен через 5 секунд после выключения ко н-
трольной лампы предпускового подогрева, верните ключ зажигания
в положение LOCK или включите режим работы OFF. Затем повер-
ните ключ в замке зажигания в положение ON или включите режим
работы ON для повторного предпускового подогрева двигателя.
На прогретом дизельном двигателе ко н т р ол ь на я лампа предпуско-
вого подогрева не включается, даже если замок зажигания нахо-
дится в положении ON или включен режим работы ON.
Контрольная лампа топливного фильтра
