2017 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

Детские сиденья
Сиденья и ремни безопасности4-27
4

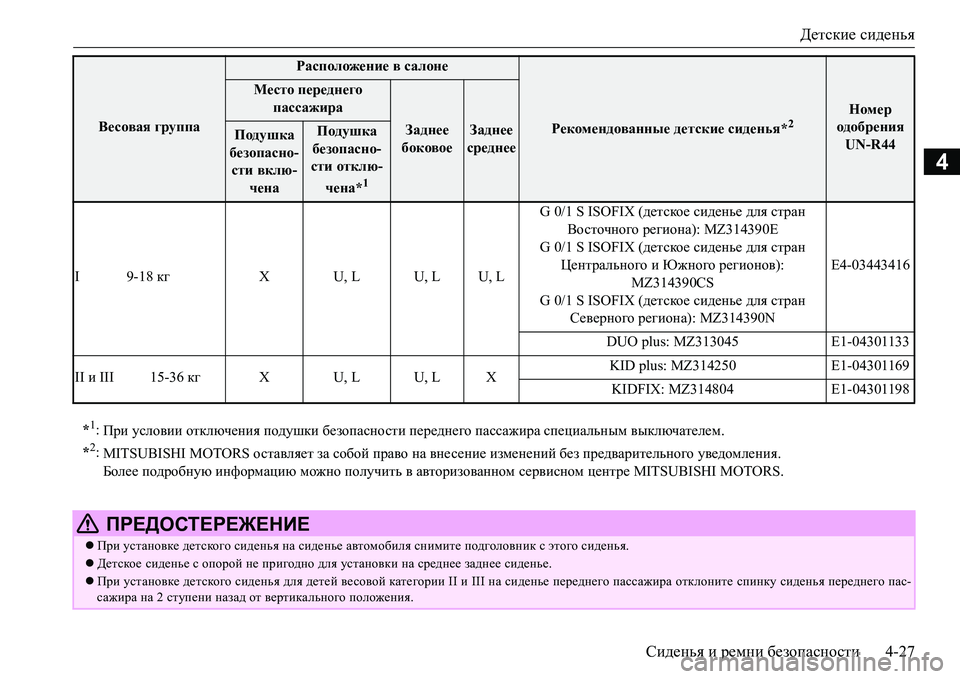

I 9-18 кгX U, L U, L U, LG 0/1 S ISOFIX (детское сиденье для стран
Восточного региона): MZ314390E
G 0/1 S ISOFIX (детское сиденье для стран
Центрального и Южного регионов):
MZ314390CS
G 0/1 S ISOFIX (детское сиденье для стран
Северного региона): MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
II и III 15-36 кгXU, LU, LXKID plus: MZ314250 E1-04301169
KIDFIX: MZ314804 E1-04301198
*
1:
При условии отключения подушки безопасности переднего пассажира специальным выключателем.
*
2:
MITSUBISHI MOTORS оставляет за собой право на внесение изменений без предварительного уведомления.
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ
При установке детского сиденья на сиденье автомобиля снимите подголовник с этого сиденья.
Детское сиденье с опорой не пригодно для установки на среднее заднее сиденье.
При установке детского сиденья для детей весовой категории II и III на сиденье переднего пассажира отклоните спинку сиденья переднего пас-
сажира на 2 ступени назад от вертикального положения.
Весовая группа
Расположение в салоне
Рекомендованные детские сиденья*2Номер
одобрения
UN-R44
Место переднего
пассажира
Заднее
боковоеЗаднее
среднееПодушка
безопасно-
сти вклю-
чена Подушка
безопасно-
сти отклю-
чена*
1

Детские сиденья
4-28Сиденья и ремни безопасности
4

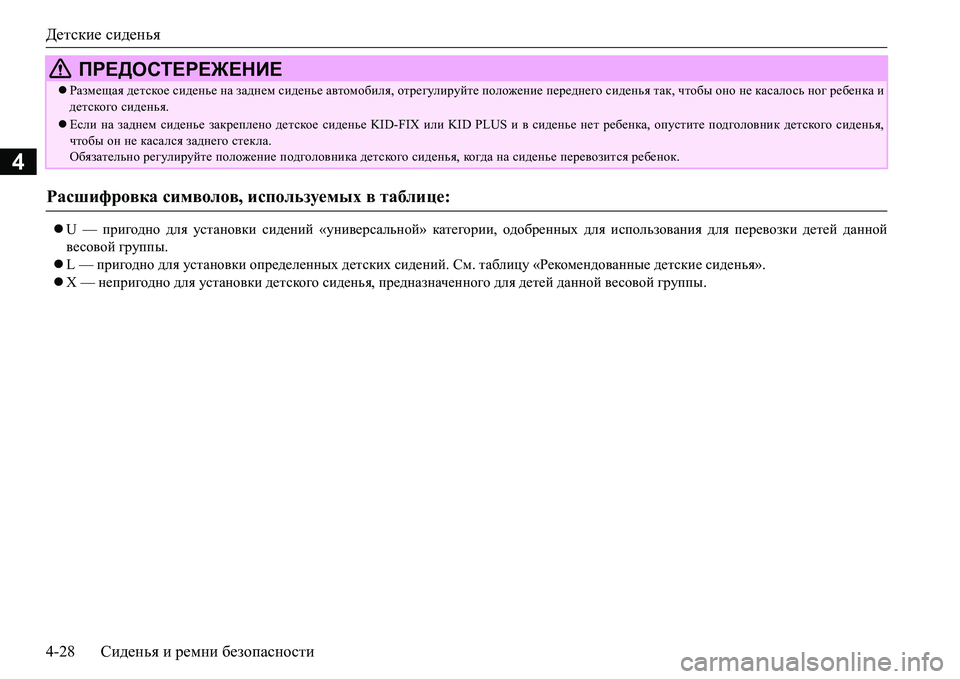

U — пригодно для установки сидений «универсальной» категории, одобренных для использования для перевозки детей данной
весовой группы.
L — пригодно для установки определенных детских сидений. См. таблицу «Рекомендованные детские сиденья».
Х — непригодно для установки детского сиденья, предназначенного для детей данной весовой группы.
Размещая детское сиденье на заднем сиденье автомобиля, отрегулируйте положение переднего сиденья так, чтобы оно не касалось ног ребенка и
детского сиденья.
Если на заднем сиденье закреплено детское сиденье KID-FIX или KID PLUS и в сиденье нет ребенка, опустите подголовник детского сиденья,
чтобы он не касался заднего стекла.
Обязательно регулируйте положение подголовника детского сиденья, ко гд а на сиденье перевозится ребенок.
Расшифровка символов, используемых в таблице:
ПРЕДОСТЕРЕЖЕНИЕ

Детские сиденья
Сиденья и ремни безопасности4-29
4E00408902147

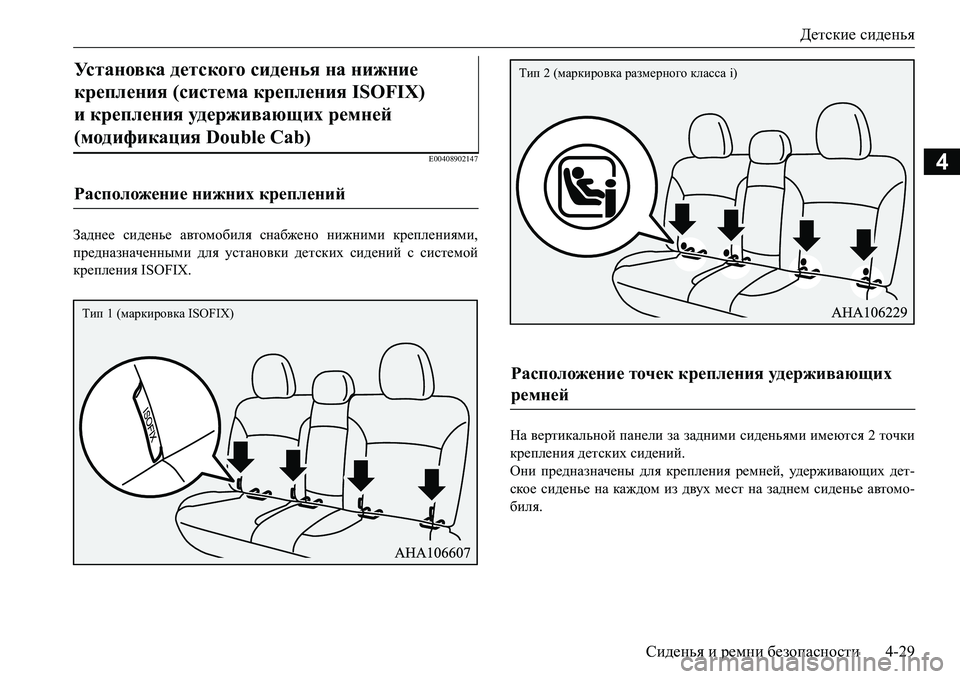

Заднее сиденье автомобиля снабжено нижними креплениями,
предназначенными для установки детских сидений с системой
крепления ISOFIX.
На вертикальной панели за задними сиденьями имеются 2 точки
крепления детских сидений.
Они предназначены для крепления ремней, уд е р ж и ва ю щ и х дет-
ское сиденье на каждом из двух мест на заднем сиденье автомо-
биля.
Ус т а н о в к а детского сиденья на нижние
крепления (система крепления ISOFIX)
и крепления удерживающих ремней
(модификация Double Cab)
Расположение нижних креплений
Тип 1 (маркировка ISOFIX)
Расположение точек крепления удерживающих
ремней
Тип 2 (маркировка размерного класса i)

Детские сиденья
4-30Сиденья и ремни безопасности
4
E00409001614

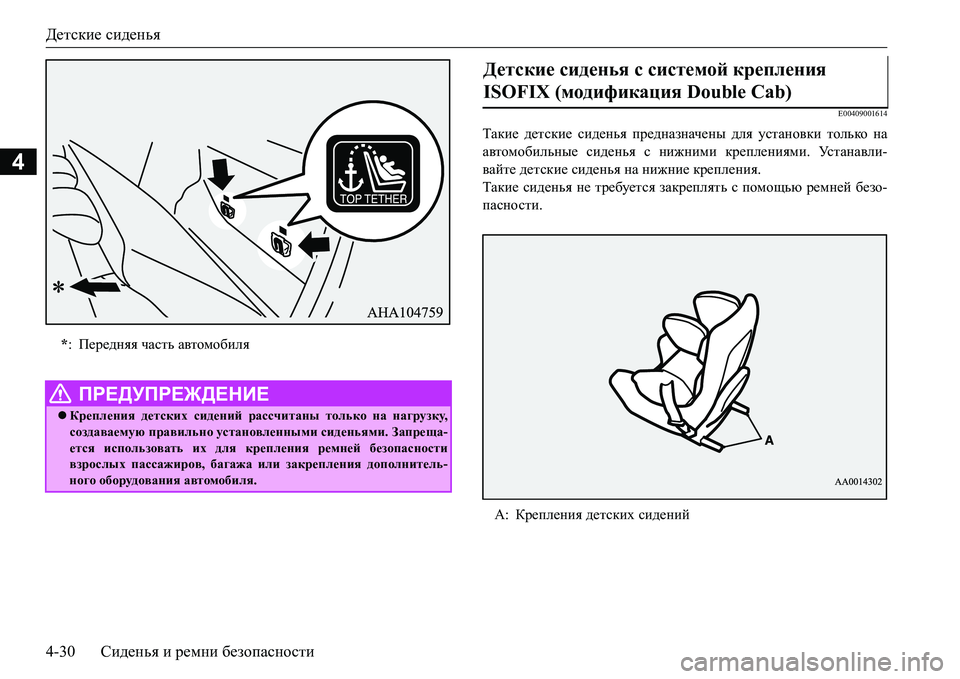

Такие детские сиденья предназначены для установки только на
автомобильные сиденья с нижними креплениями. Ус т а н а в л и-
вайте детские сиденья на нижние крепления.
Такие сиденья не требуется закреплять с помощью ремней безо-
пасности.
*:Передняя часть автомобиля
ПРЕДУПРЕЖДЕНИЕ
Крепления детских сидений рассчитаны только на нагрузку,
создаваемую правильно установленными сиденьями. Запреща-
ется использовать их для крепления ремней безопасности
взрослых пассажиров, багажа или закрепления дополнитель-
ного оборудования автомобиля.
Детские сиденья с системой крепления
ISOFIX (модификация Double Cab)
А:Крепления детских сидений

Детские сиденья
Сиденья и ремни безопасности4-31
4

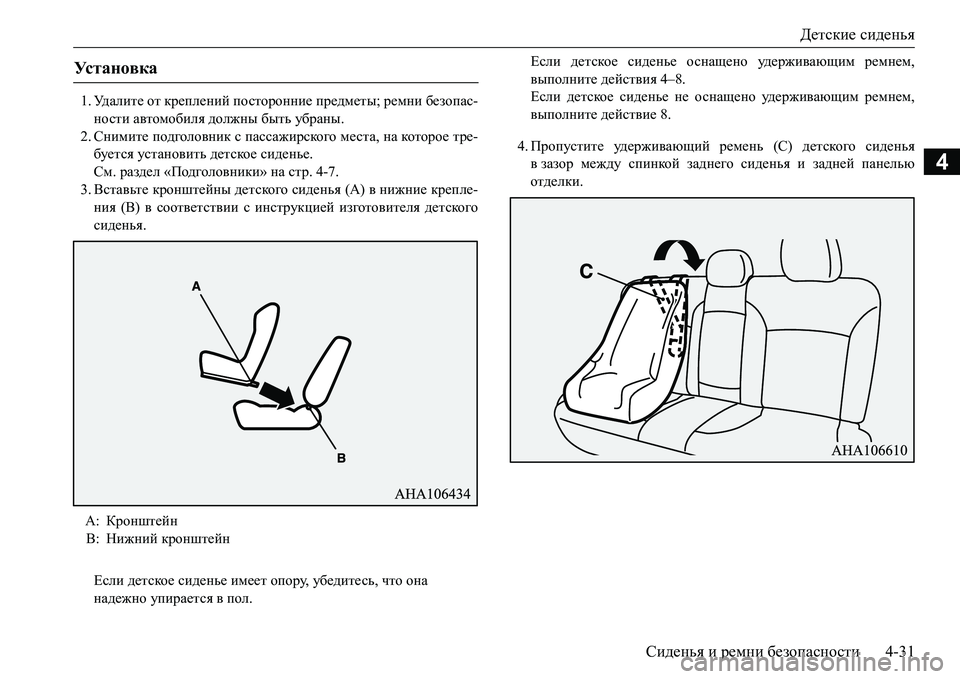

1.Уд а л и т е от креплений посторонние предметы; ремни безопас-
ности автомобиля должны быть убраны.
2.Снимите подголовник с пассажирского места, на которое тре-
буется установить детское сиденье.
См. раздел «Подголовники» на стр. 4-7.
3.Вставьте кронштейны детского сиденья (A) в нижние крепле-
ния (B) в соответствии с инструкцией изготовителя детского
сиденья.
Если детское сиденье имеет опору, убедитесь
, что она
надежно упирается в пол.Если детское сиденье оснащено уд е р ж и ва ю щ и м ремнем,
выполните действия 4–8.
Если детское сиденье не оснащено уд е р ж и в а ю щ и м ремнем,
выполните действие 8.
4.Пропустите уд е р ж и ва ю щ и й ремень (С) детского сиденья
взазор между спинкой заднего сиденья и задней панелью
отделки.
Ус т а н о в к а
А:Кронштейн
В:Нижний кронштейн

Детские сиденья
4-32Сиденья и ремни безопасности
4

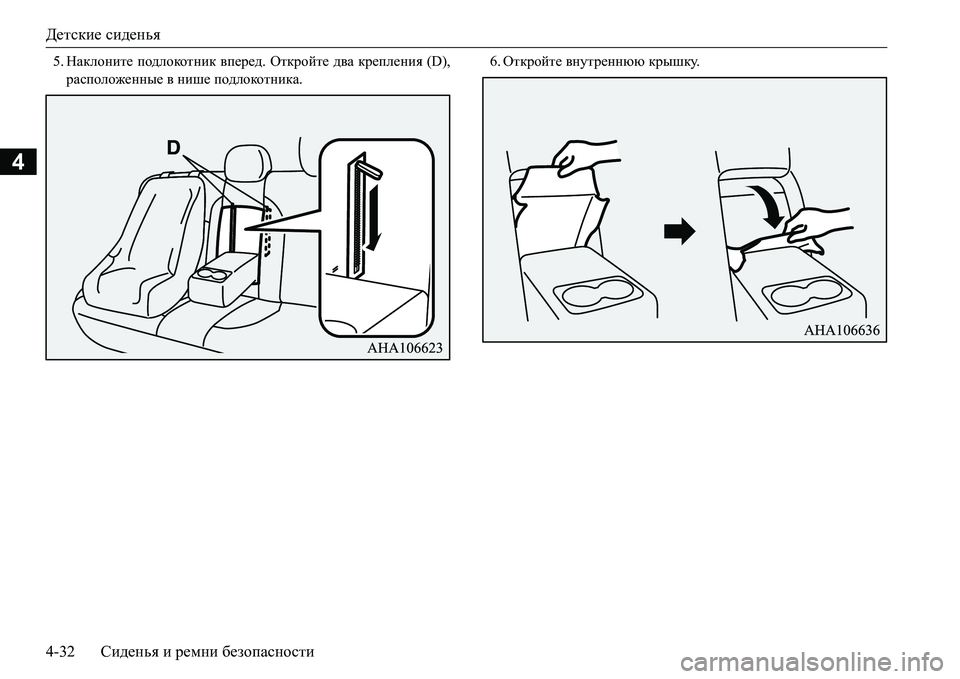

5.Наклоните подлокотник вперед. Откройте два крепления (D),
расположенные в нише подлокотника.6.Откройте внутреннюю крышку.

Детские сиденья
Сиденья и ремни безопасности4-33
4

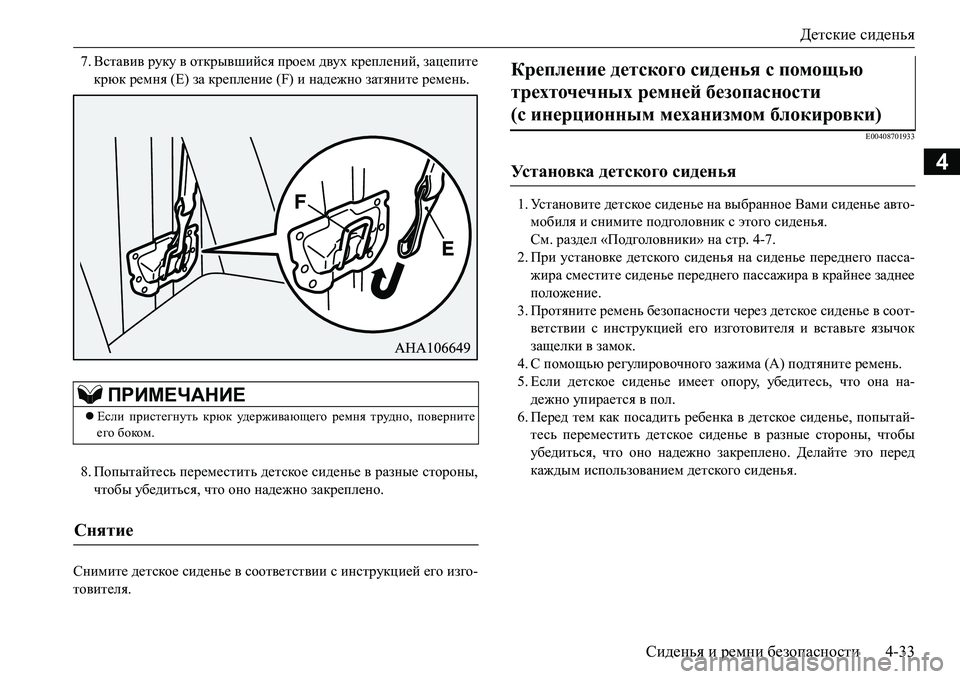

7.Вставив руку в открывшийся проем двух креплений, зацепите
крюк ремня (Е) за крепление (F) и надежно затяните ремень.
8.Попытайтесь переместить детское сиденье в разные стороны,
чтобы убедиться, что оно надежно закреплено.
Снимите детское сиденье в соответствии с инструкцией его изго-
товителя.
E00408701933
1.Ус т а н о в и т е детское сиденье на выбранное Вами сиденье авто-
мобиля и снимите подголовник с этого сиденья.
См. раздел «Подголовники» на стр. 4-7.
2.При установке детского сиденья на сиденье переднего пасса-
жира сместите сиденье переднего пассажира в крайнее заднее
положение.
3.Протяните ремень безопасности через детское сиденье в соот-
ветствии с инструкцией его изготовителя
и вставьте язычок
защелки в замок.
4.С помощью регулировочного зажима (A) подтяните ремень.
5.Если детское сиденье имеет опору, убедитесь, что она на-
дежно упирается в пол.
6.Перед тем как посадить ребенка в детское сиденье, попытай-
тесь переместить детское сиденье в разные стороны, чтобы
убедиться, что оно надежно закреплено. Делайте это перед
каждым использованием детского сиденья.
ПРИМЕЧАНИЕ
Если пристегнуть крюк уд е р ж и в а ю щ е го ремня трудно, поверните
его боком.
Снятие
Крепление детского сиденья с помощью
трехточечных ремней безопасности
(с инерционным механизмом блокировки)
Ус т а н о в к а детского сиденья

Проверка ремней безопасности
4-34Сиденья и ремни безопасности
4
E00406301821

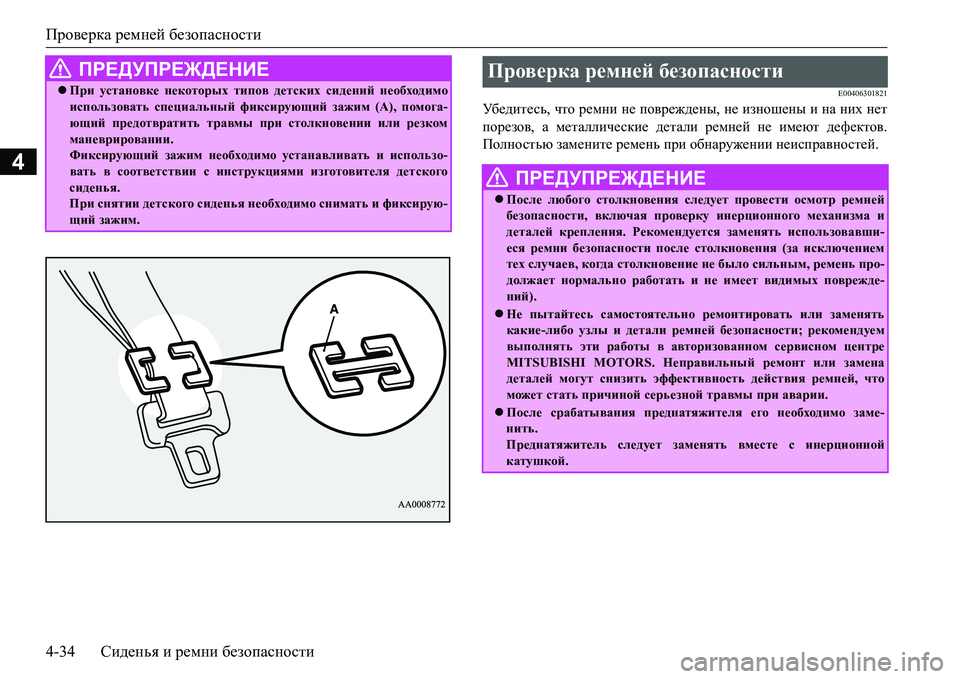

Убе д и т е с ь, что ремни не повреждены, не изношены и на них нет
порезов, а металлические детали ремней не имеют дефектов.
Полностью замените ремень при обнаружении неисправностей.
ПРЕДУПРЕЖДЕНИЕ
При установке некоторых типов детских сидений необходимо
использовать специальный фиксирующий зажим (А), помога-
ющий предотвратить травмы при столкновении или резком
маневрировании.
Фиксирующий зажим необходимо устанавливать и использо-
вать в соответствии с инструкциями изготовителя детского
сиденья.
При снятии детского сиденья необходимо снимать и фиксирую-
щий зажим.
Проверка ремней безопасности
ПРЕДУПРЕЖДЕНИЕ
После любого столкновения следует провести осмотр ремней
безопасности, включая проверку инерционного механизма и
деталей крепления. Рекомендуется заменять использовавши-
еся ремни безопасности после столкновения (за исключением
тех случаев, когда столкновение не было сильным, ремень про-
должает нормально работать и не имеет видимых поврежде-
ний).
Не пытайтесь самостоятельно ремонтировать или заменять
какие-либо узлы и детали ремней безопасности; рекомендуем
выполнять эти работы в авторизованном сервисном центре
MITSUBISHI MOTORS. Неправильный ремонт или замена
деталей могут снизить эффективность действия ремней, что
может стать причиной серьезной травмы при аварии.
После срабатывания преднатяжителя его необходимо заме-
нить.
Преднатяжитель следует заменять вместе с инерционной
катушкой.
