2017 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

Жидкость гидропривода сцепления*

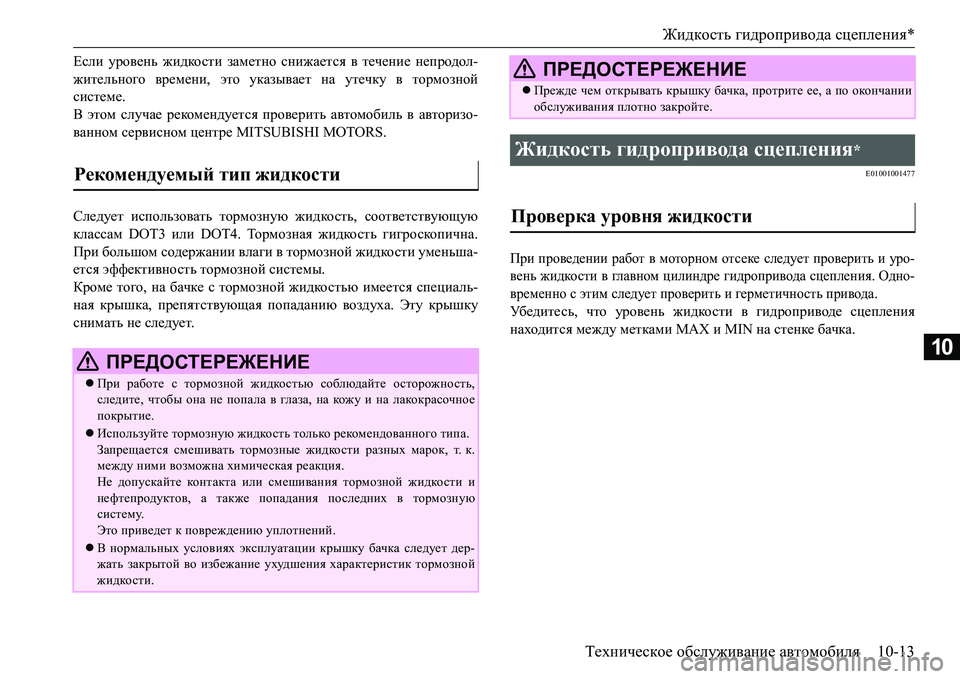

Техническое обслуживание автомобиля10-13
10
Если уровень жидкости заметно снижается в течение непродол-
жительного времени, это указывает на утечку в тормозной
системе.
В этом случае рекомендуется проверить автомобиль в авторизо-
ванном сервисном центре MITSUBISHI MOTORS.
Следует использовать тормозную жидкость, соответствующую
классам DOT3 или DOT4. Тормозная жидкость гигроскопична.
При большом содержании влаги в тормозной жидкости уменьша-
ется эффективность тормозной системы.
Кроме того
, на бачке с тормозной жидкостью имеется специаль-
ная крышка, препятствующая попаданию воздуха. Эту крышку
снимать не следует.
E01001001477
При проведении работ в моторном отсеке следует проверить и уро-
вень жидкости в гл а в ном цилиндре гидропривода сцепления. Одно-
временно с этим следует проверить и герметичность привода.
Уб е д и т е с ь, что уровень жидкости в гидроприводе сцепления
находится между метками МАХ и MIN на стенке бачка.
Рекомендуемый тип жидкости
ПРЕДОСТЕРЕЖЕНИЕ
При работе с тормозной жидкостью соблюдайте осторожность,
следите, чтобы она не попала в гл аз а, на кож у и на лакокрасочное
покрытие.
Используйте тормозную жидкость только рекомендованного типа.
Запрещается смешивать тормозные жидкости разных марок, т.к.
между ними возможна химическая реакция.
Не допускайте ко н т а кт а или смешивания тормозной жидкости и
нефтепродуктов, а также попадания последних в тормозную
систему.
Это приведет к повреждению уплотнений.
В нормальных условиях эксплуатации крышку бачка следует дер-
жать закрытой во избежание ухудшения характеристик тормозной
жидкости.
Прежде чем открывать крышку бачка, протрите ее, а по окончании
обслуживания плотно закройте.
Жидкость гидропривода сцепления*
Проверка уровня жидкости
ПРЕДОСТЕРЕЖЕНИЕ

Жидкость гидропривода сцепления*

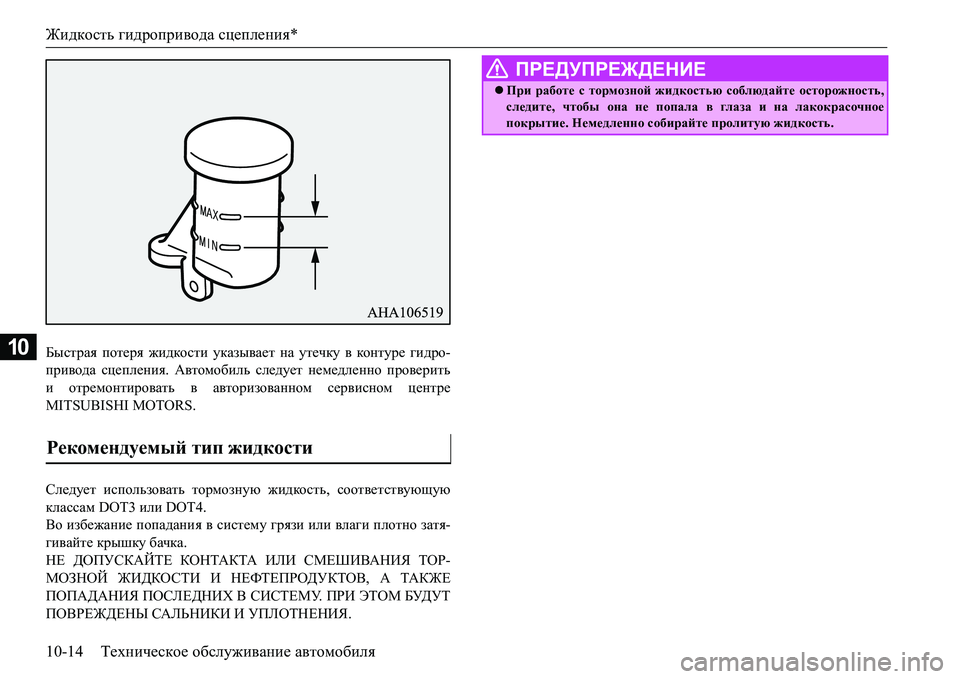

10-14Техническое обслуживание автомобиля
10;ukljZy потеря жидкости указывает на утечку в контуре гидро-
привода сцепления. Автомобиль следует немедленно проверить
и отремонтировать в авторизованном сервисном центре
MITSUBISHI MOTORS.
Следует использовать тормозную жидкость, соответствующую
классам DOT3 или DOT4.
Во избежание попадания в систему грязи или влаги плотно затя-
гивайте крышку бачка.
НЕ ДОПУСКАЙТЕ КОНТАКТА ИЛИ СМЕШИВАНИЯ ТОР-
МОЗНОЙ ЖИДКОСТИ И НЕФТЕПРОДУКТОВ, А
ТАК ЖЕ
ПОПАДАНИЯ ПОСЛЕДНИХ В СИСТЕМУ. ПРИ ЭТОМ БУДУТ
ПОВРЕЖДЕНЫ САЛЬН ИКИ И УПЛОТНЕНИЯ.
Рекомендуемый тип жидкости
ПРЕДУПРЕЖДЕНИЕ
При работе с тормозной жидкостью соблюдайте осторожность,
следите, чтобы она не попала в гл а з а и на лакокрасочное
покрытие. Немедленно собирайте пролитую жидкость.

Жидкость усилителя рулевого управления

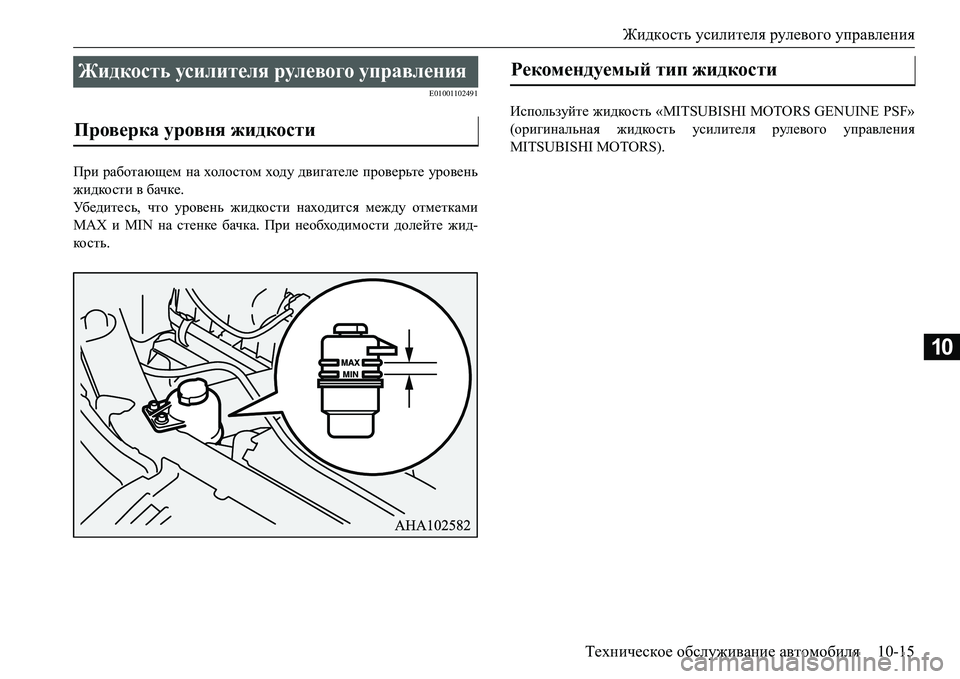

Техническое обслуживание автомобиля10-15
10
E01001102491
При работающем на холо стом ходу двигателе проверьте уровень
жидкости в бачке.
Уб е д и т е с ь, что уровень жидкости находится между отметками
MAX и MIN на стенке бачка. При необходимости долейте жид-
ко с ть.Используйте жидкость «MITSUBISHI MOTORS GENUINE PSF»
(оригинальная жидкость усилителя рулевого управления
MITSUBISHI MOTORS).
Жидкость усилителя рулевого управления
Проверка уровня жидкости
Рекомендуемый тип жидкости

Аккумуляторная батарея

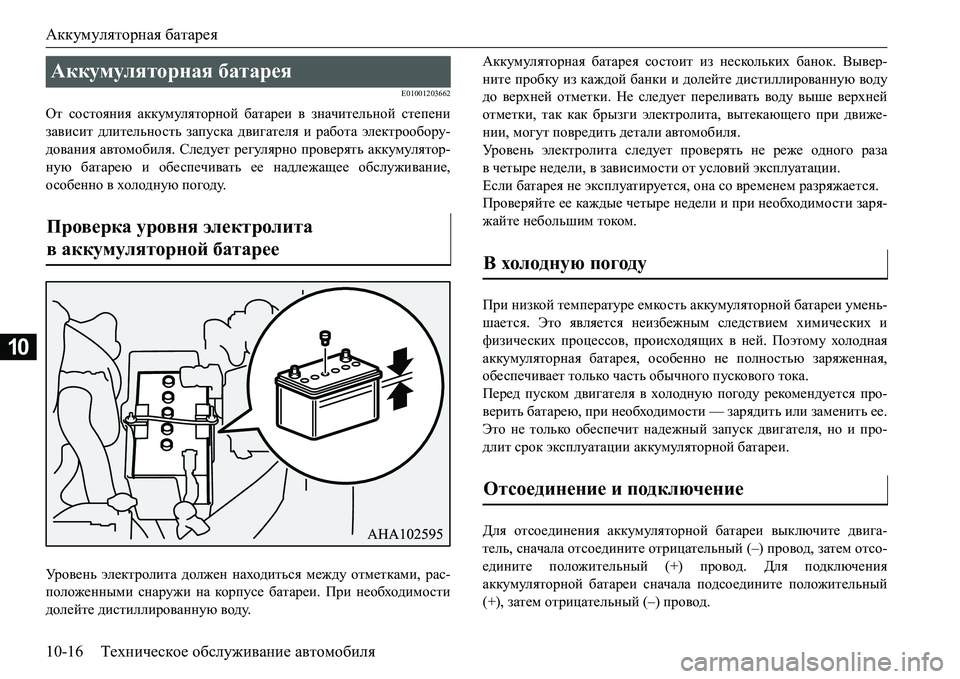

10-16Техническое обслуживание автомобиля
10
E01001203662
От состояния аккумуляторной батареи в значительной степени
зависит длительность запуска двигателя и работа электрообору-
дования автомобиля. Следует регулярно проверять аккумулятор-
ную батарею и обеспечивать ее надлежащее обслуживание,
особенно в холодную погоду.
Уровень электролита должен находиться между отметками, рас-
положенными снаружи на корпусе батареи. При необходимости
долейте дистиллированную воду.Аккумуляторная батарея состоит из
нескольких банок. Вывер-
ните пробку из каждой банки и долейте дистиллированную воду
до верхней отметки. Не следует переливать воду выше верхней
отметки, так как брызги электролита, вытекающего при движе-
нии, могут повредить детали автомобиля.
Уровень электролита следует проверять не реже одного раза
вчетыре недели, в зависимости от условий эксплуатации.
Если батарея не
эксплуатируется, она со временем разряжается.
Проверяйте ее каждые четыре недели и при необходимости заря-
жайте небольшим током.
При низкой температуре емкость аккумуляторной батареи умень-
шается. Это является неизбежным следствием химических и
физических процессов, происходящих в ней. Поэтому холодная
аккумуляторная батарея, особенно не полностью заряженная,
обеспечивает только часть обычного пускового тока.
Перед
пуском двигателя в холодную погоду рекомендуется про-
верить батарею, при необходимости— зарядить или заменить ее.
Это не только обеспечит надежный запуск двигателя, но и про-
длит срок эксплуатации аккумуляторной батареи.
Для отсоединения аккумуляторной батареи выключите двига-
тель, сначала отсоедините отрицательный (–) провод, затем отсо-
едините положительный (+) провод. Для подключения
аккумуляторной батареи сначала
подсоедините положительный
(+), затем отрицательный (–) провод.
Аккумуляторная батарея
Проверка уровня электролита
в аккумуляторной батарее
В холодную погоду
Отсоединение и подключение

Аккумуляторная батарея

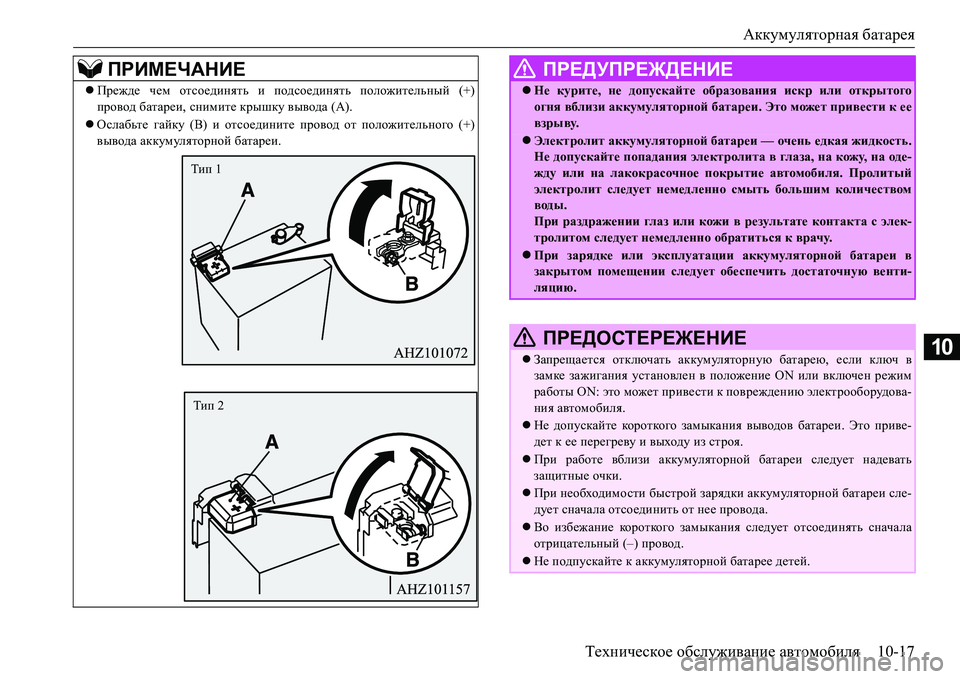

Техническое обслуживание автомобиля10-17
10
ПРИМЕЧАНИЕ
Прежде чем отсоединять и подсоединять положительный (+)
провод батареи, снимите крышку вывода (А).
Ослабьте гайку (В) и отсоедините провод от положительного (+)
вывода аккумуляторной батареи.
Тип 1
Тип 2
ПРЕДУПРЕЖДЕНИЕ
Не курите, не допускайте образования искр или открытого
огня вблизи аккумуляторной батареи. Это может привести к ее
взрыву.
Электролит аккумуляторной батареи — очень едкая жидкость.
Не допускайте попадания электролита в гл а з а, на кожу, на оде-
жду или на лакокрасочное покрытие автомобиля. Пролитый
электролит следует немедленно смыть большим количеством
воды.
При раздражении гл а з или кожи в результате контакта с элек-
тролитом следует немедленно обратиться к врачу.
При зарядке или эксплуатации аккумуляторной батареи в
закрытом помещении следует обеспечить достаточную венти-
ляцию.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается отключать аккумуляторную батарею, если ключ в
замке зажигания установлен в положение ON или включен режим
работы ON: это может привести к повреждению электрооборудова-
ния автомобиля.
Не допускайте короткого замыкания выводов батареи. Это приве-
дет к ее перегреву и выходу из строя.
При работе вблизи аккумуляторной батареи следует надевать
защитные очки.
При необходимости быстрой зарядки аккумуляторной батареи сле-
дует сначала отсоединить от нее провода.
Во избежание короткого замыкания следует отсоединять сначала
отрицательный (–) провод.
Не подпускайте к аккумуляторной батарее детей.

Шины

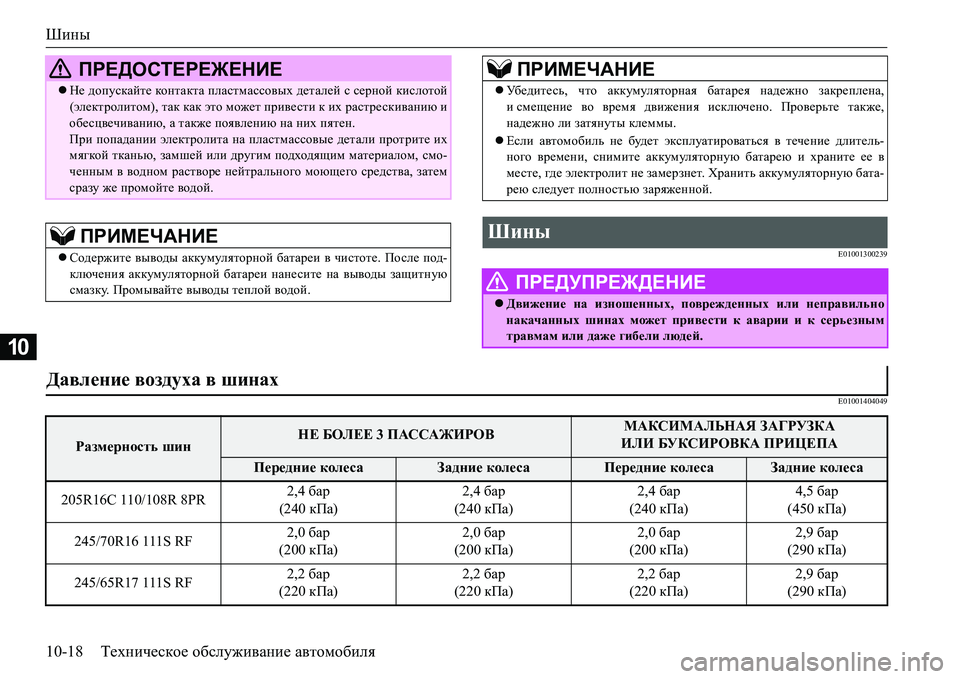

10-18Техническое обслуживание автомобиля
10
E01001300239
E01001404049
Не допускайте ко н т акт а пластмассовых деталей с серной кислотой
(электролитом), так как это может привести к их растрескиванию и
обесцвечиванию, а также появлению на них пятен.
При попадании электролита на пластмассовые детали протрите их
мягкой тканью, замшей или другим подходящим материалом, смо-
ченным в водном растворе нейтрального моющего средства, затем
сразу же промойте
водой.
ПРИМЕЧАНИЕ
Содержите выводы аккумуляторной батареи в чистоте. После под-
ключения аккумуляторной батареи нанесите на выводы защитную
смазку. Промывайте выводы теплой водой.
ПРЕДОСТЕРЕЖЕНИЕ
Уб е д и т е с ь, что аккумуляторная батарея надежно закреплена,
исмещение во время движения исключено. Проверьте также,
надежно ли затянуты клеммы.
Если автомобиль не будет эксплуатироваться в течение длитель-
ного времени, снимите аккумуляторную батарею и храните ее в
месте, гд е электролит не замерзнет. Хранить аккумуляторную бата-
рею следует полностью заряженной.
Шины
ПРЕДУПРЕЖДЕНИЕ
Движение на изношенных, поврежденных или неправильно
накачанных шинах может привести к аварии и к серьезным
травмам или даже гибели людей.
ПРИМЕЧАНИЕ
Давление воздуха в шинах
Размерность шинНЕ БОЛЕЕ 3 ПАССАЖИРОВМАКСИМАЛЬНАЯ ЗАГРУЗКА
ИЛИ БУКСИРОВКА ПРИЦЕПА
Передние колесаЗадние колесаПередние колесаЗадние колеса
205R16C 110/108R 8PR2,4 бар
(240 кПа) 2,4 бар
(240 кПа) 2,4 бар
(240 кПа)4,5 бар
(450 кПа)
245/70R16 111S RF2,0 бар
(200 кПа)2,0 бар
(200 кПа)2,0 бар
(200 кПа)2,9 бар
(290 кПа)
245/65R17 111S RF2,2 бар
(220 кПа)2,2 бар
(220 кПа)2,2 бар
(220 кПа)2,9 бар
(290 кПа)

Шины

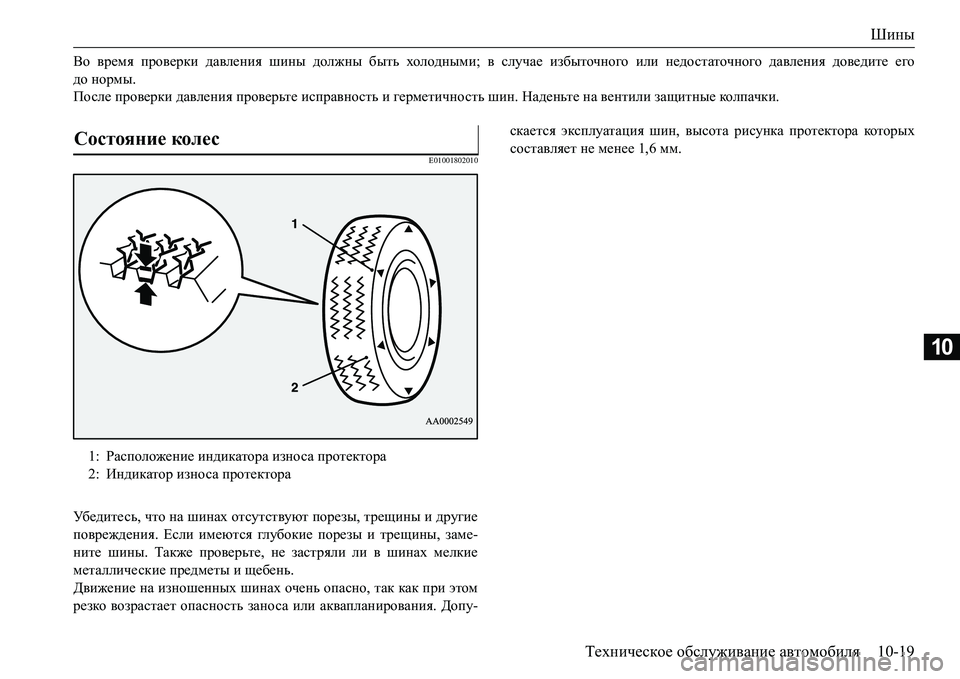

Техническое обслуживание автомобиля10-19
10
Во время проверки давления шины должны быть холодными; в случае избыточного или недостаточного давления доведите его
до нормы.
После проверки давления проверьте исправность и герметичность шин. Наденьте на вентили защитные кол п ачк и.
E01001802010
Уб е д и т е с ь, что на шинах отсутствуют порезы, трещины и другие
повреждения. Если имеются гл уб о ки е порезы и трещины, заме-
ните шины. Также проверьте, не застряли ли в шинах мелкие
металлические предметы и щебень.
Движение на изношенных шинах очень опасно, так как при этом
резко возрастает опасность заноса или аквапланирования. Допу-скается эксплуатация шин, высота
рисунка протектора которых
составляет не менее 1,6 мм.Состояние колес
1:Расположение индикатора износа протектора
2:Индикатор износа протектора

Шины

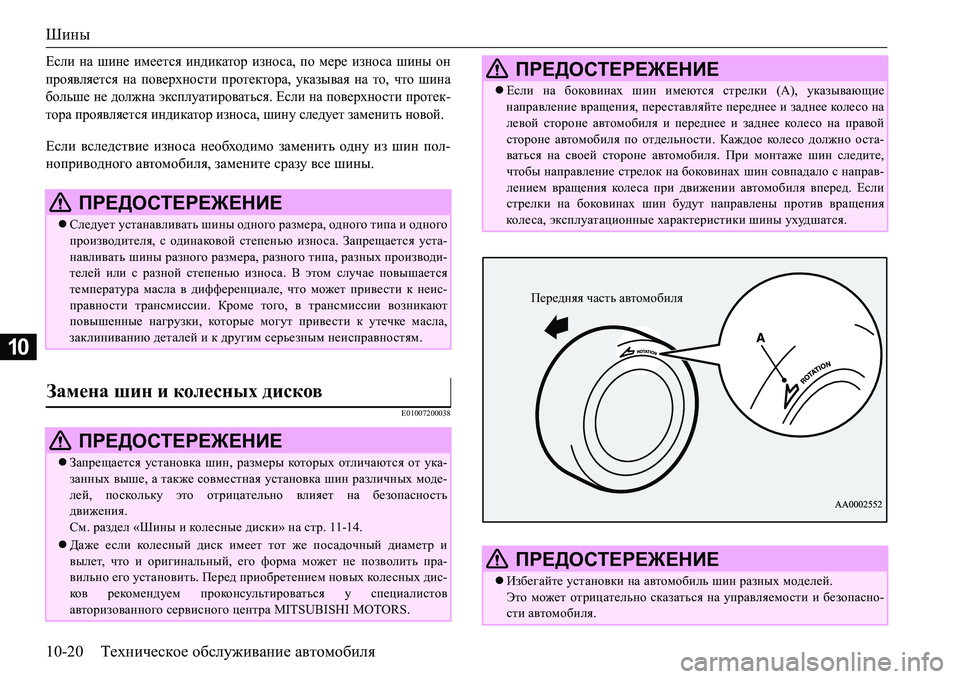

10-20Техническое обслуживание автомобиля
10
?keb на шине имеется индикатор износа, по мере износа шины он
проявляется на поверхности протектора, указывая на то, что шина
больше не должна эксплуатироваться. Если на поверхности протек-
тора проявляется индикатор износа, шину следует заменить новой.
Если вследствие износа необходимо заменить одну из шин пол-
ноприводного автомобиля, замените сразу все шины.
E01007200038
ПРЕДОСТЕРЕЖЕНИЕ
Следует устанавливать шины одного размера, одного типа и одного
производителя, с одинаковой степенью износа. Запрещается уста-
навливать шины разного размера, разного типа, разных производи-
телей или с разной степенью износа. В этом случае повышается
температура масла в дифференциале, что может привести к неис-
правности трансмиссии. Кроме того, в трансмиссии возникают
повышенные нагрузки
, которые могут привести к утечке масла,
заклиниванию деталей и к другим серьезным неисправностям.
Замена шин и колесных дисков
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается установка шин, размеры которых отличаются от ука-
занных выше, а также совместная установка шин различных моде-
лей, поскольку это отрицательно влияет на безопасность
движения.
См. раздел «Шины и колесные диски» на стр. 11-14.
Даже если колесный диск имеет тот же посадочный диаметр и
вылет, что и оригинальный, его форма может не позволить пра-
вильно его установить. Перед приобретением новых коле сных дис-
ко в рекомендуем проконсультироваться у специалистов
авторизованного сервисного центра MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ
Если на боковинах шин имеются стрелки (А), указывающие
направление вращения, переставляйте переднее и заднее коле с о на
левой стороне автомобиля и переднее и заднее коле с о на правой
стороне автомобиля по отдельности. Каждое кол е со должно оста-
ваться на своей стороне автомобиля. При монтаже шин следите,
чтобы направление стрелок на боковинах шин совпадало с направ
-
лением вращения колеса при движении автомобиля вперед. Если
стрелки на боковинах шин будут направлены против вращения
кол е с а, эксплуатационные характеристики шины ухудшатся.
ПРЕДОСТЕРЕЖЕНИЕ
Избегайте установки на автомобиль шин разных моделей.
Это может отрицательно сказаться на управляемости и безопасно-
сти автомобиля.
Передняя часть автомобиля
