2017 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

11

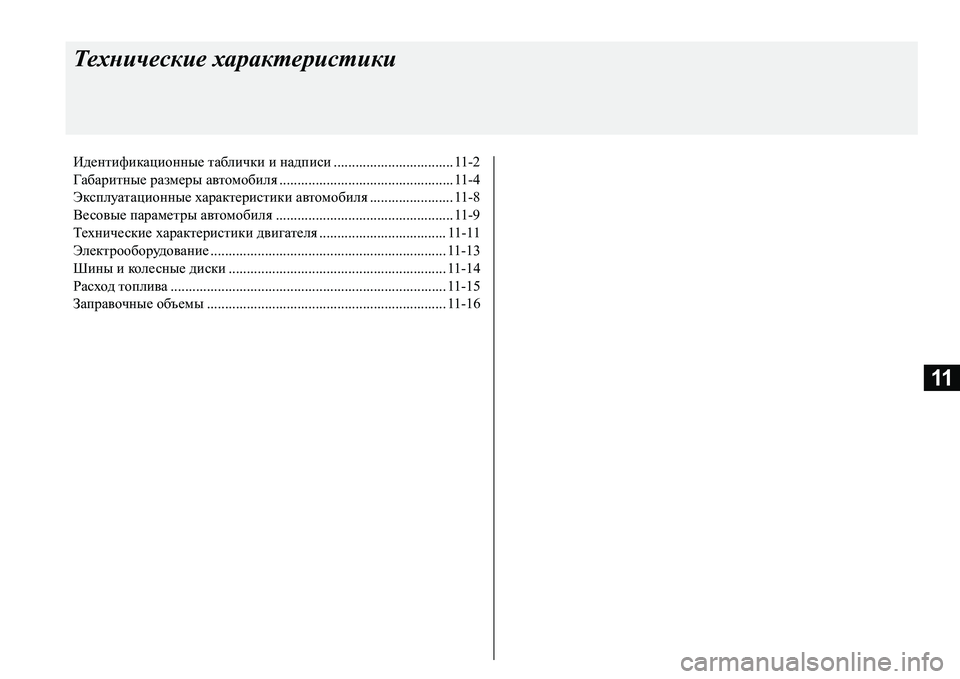

Технические характеристики
Идентификационные таблички и надписи................................. 11-2
Габаритные размеры автомобиля................................................ 11-4
Эксплуатационные характеристики автомобиля....................... 11-8
Весовые параметры автомобиля................................................. 11-9
Технические характеристики двигателя................................... 11-11
Электрооборудование................................................................. 11-13
Шины и кол е сн ые диски............................................................ 11-14
Расход топлива............................................................................ 11-15
Заправочные объемы.................................................................. 11-16

Идентификационные таблички и надписи
11-2Технические характеристики
11

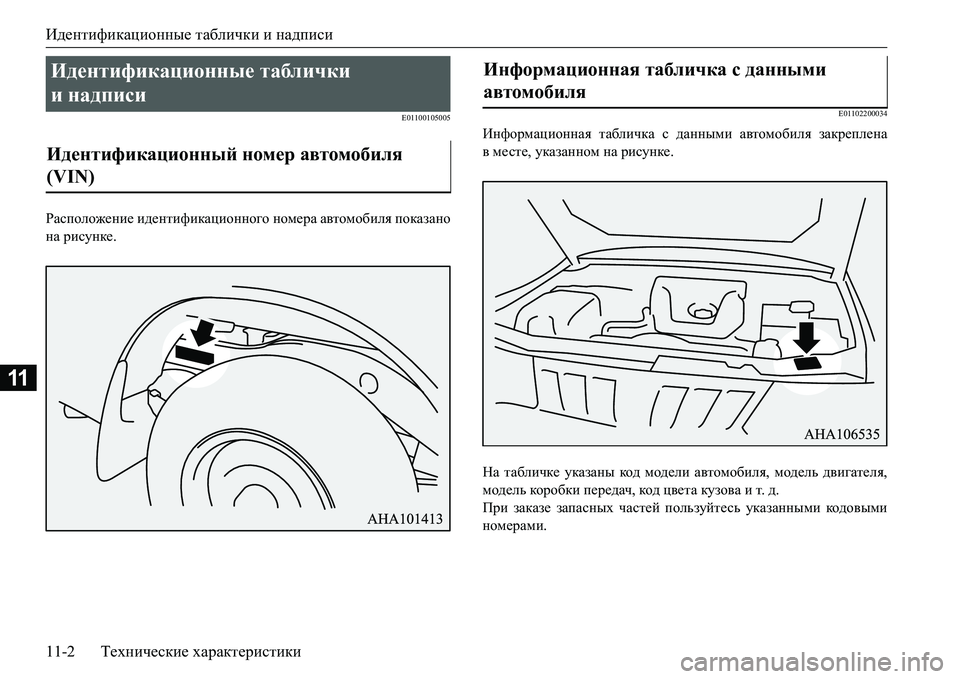

E01100105005
Расположение идентификационного номера автомобиля показано
на рисунке.
E01102200034
Информационная табличка с данными автомобиля закреплена
вместе, указанном на рисунке.
На табличке указаны код модели автомобиля, модель двигателя,
модель коробки передач, код цвета кузова и т.д.
При заказе запасных частей пользуйтесь указанными код о в ым и
номерами.
Идентификационные таблички
и надписи
Идентификационный номер автомобиля
(VIN)
Информационная табличка с данными
автомобиля

Идентификационные таблички и надписи
Технические характеристики11-3
11

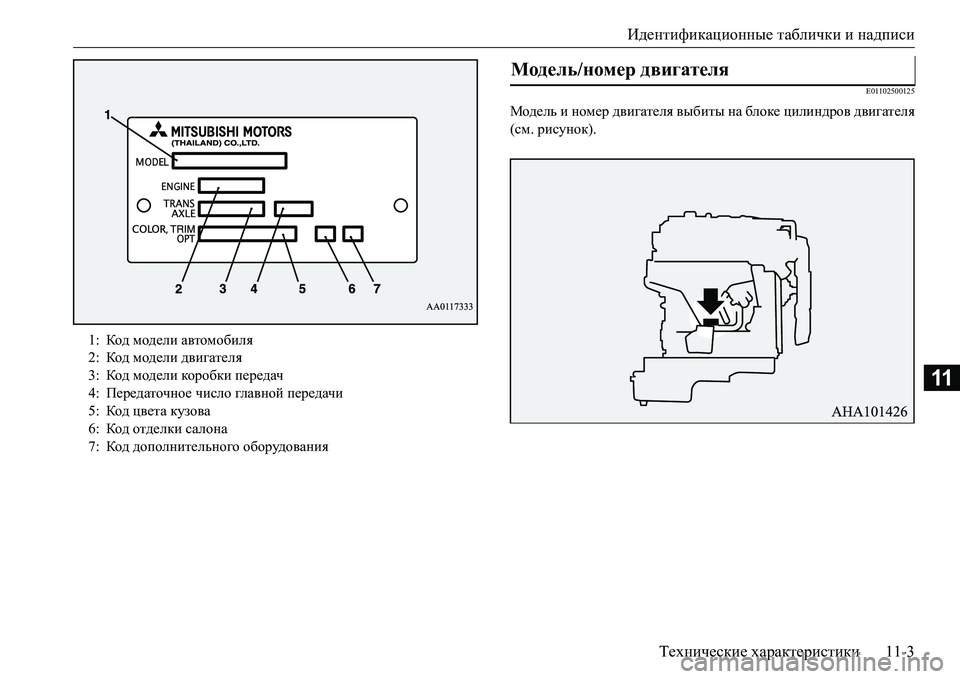

E01102500125
Модель и номер двигателя выбиты на блоке цилиндров двигателя
(см. рисунок).
1:Код модели автомобиля
2:Код модели двигателя
3:Код модели коробки передач
4:Передаточное число гла в но й передачи
5:Код цвета кузова
6:Код отделки салона
7:Код дополнительного оборудования
Модель/номер двигателя

Габаритные размеры автомобиля
11-4Технические характеристики
11

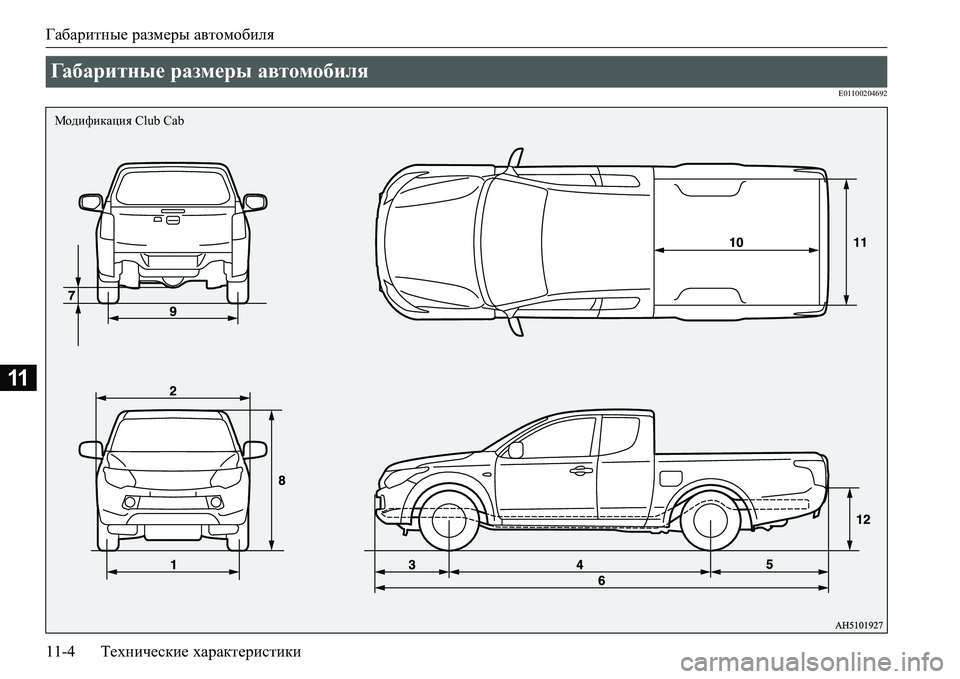

E01100204692
Габаритные размеры автомобиля
Модификация Club Cab

Габаритные размеры автомобиля
Технические характеристики11-5
11
Минимальный радиус разворота

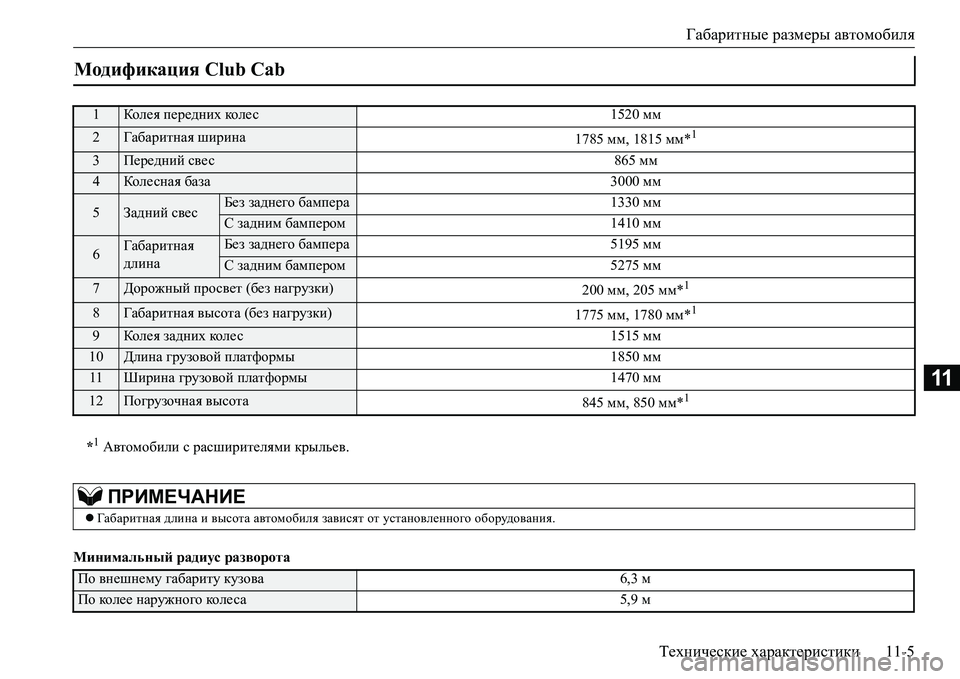

Модификация Club Cab
1Кол ея передних кол е с1520 мм
2Габаритная ширина
1785 мм, 1815 мм*1
3Передний свес865 мм
4Кол е с н ая база3000 мм
5Задний свесБез заднего бампера1330 мм
С задним бампером1410 мм
6Габаритная
длинаБез заднего бампера5195 мм
С задним бампером5275 мм
7Дорожный просвет (без нагрузки)
200 мм, 205 мм*1
8Габаритная высота (без нагрузки)
1775 мм, 1780 мм*1
9Кол ея задних кол е с1515 мм
10Длина грузовой платформы1850 мм
11Ширина грузовой платформы1470 мм
12Погрузочная высота
845 мм, 850 мм*1
*1Автомобили с расширителями крыльев.
ПРИМЕЧАНИЕ
Габаритная длина и высота автомобиля зависят от установленного оборудования.
По внешнему габариту кузова6,3 м
По колее наружного кол е с а5,9 м

Габаритные размеры автомобиля
11-6Технические характеристики
11

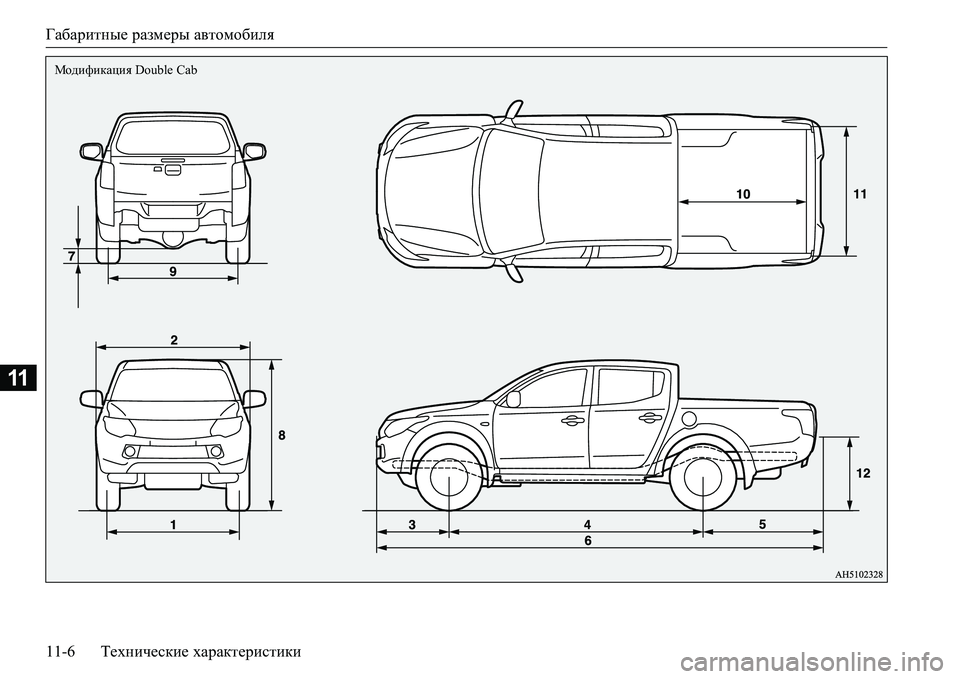

Fh^bnbdZpby Double Cab

Габаритные размеры автомобиля
Технические характеристики11-7
11
* Автомобили с расширителями крыльев.
Минимальный радиус разворота

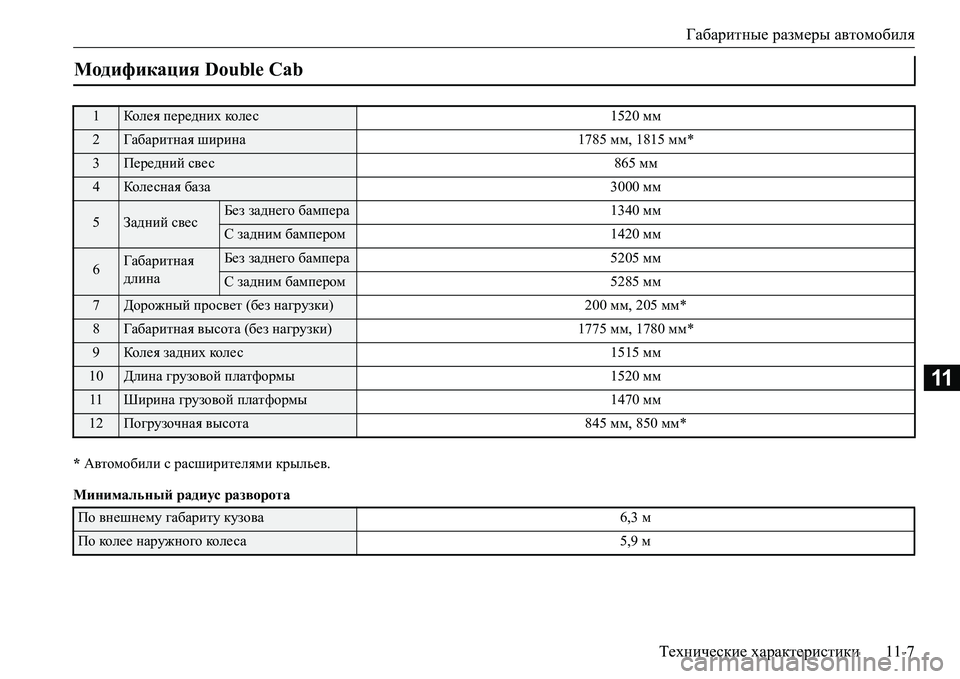

Модификация Double Cab
1Кол ея передних кол е с1520 мм
2Габаритная ширина1785 мм, 1815 мм*
3Передний свес865 мм
4Кол е с н ая база3000 мм
5Задний свесБез заднего бампера1340 мм
С задним бампером1420 мм
6Габаритная
длинаБез заднего бампера5205 мм
С задним бампером5285 мм
7Дорожный просвет (без нагрузки) 200 мм, 205 мм*
8Габаритная высота (без нагрузки) 1775 мм, 1780 мм*
9Кол ея задних кол е с1515 мм
10Длина грузовой платформы1520 мм
11Ширина грузовой платформы1470 мм
12Погрузочная высота845 мм, 850 мм*
По внешнему габариту кузова6,3 м
По колее наружного кол е с а5,9 м

Эксплуатационные характеристики автомобиля
11-8Технические характеристики
11
E01100304071
* Автомобили с двигателем увеличенной мощности.

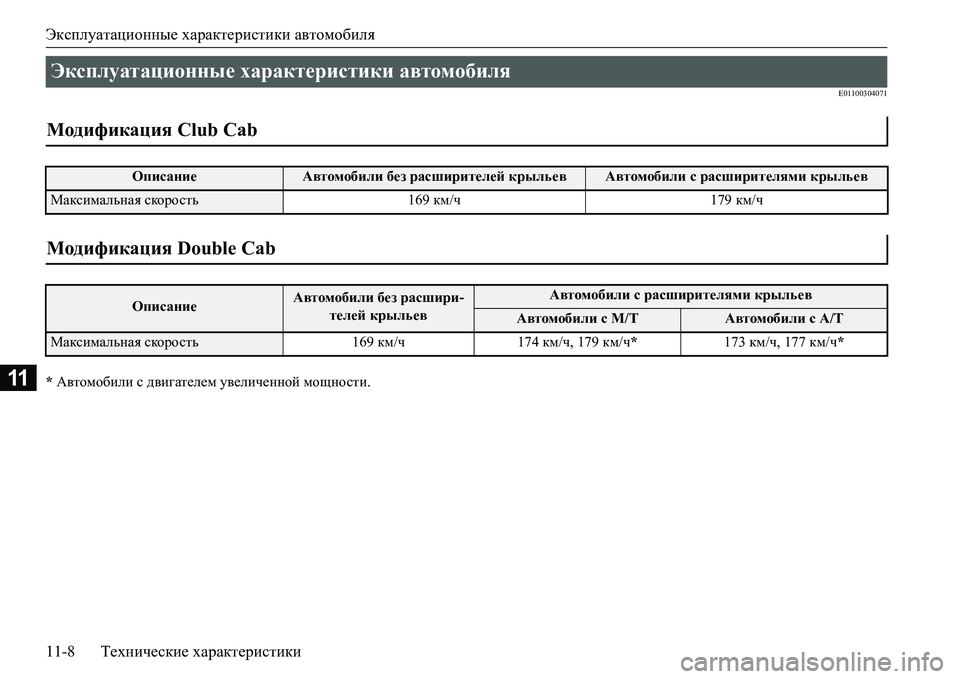

Эксплуатационные характеристики автомобиля
Модификация Club Cab
ОписаниеАвтомобили без расширителей крыльевАвтомобили с расширителями крыльев
Максимальная скорость169 км/ч 179 км/ч
Модификация Double Cab
ОписаниеАвтомобили без расшири-
телей крыльевАвтомобили с расширителями крыльев
Автомобили с M/TАвтомобили с A/T
Максимальная скорость169 км/ч174 км/ч, 179 км/ч*173 км/ч, 177 км/ч*
