2017 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-51

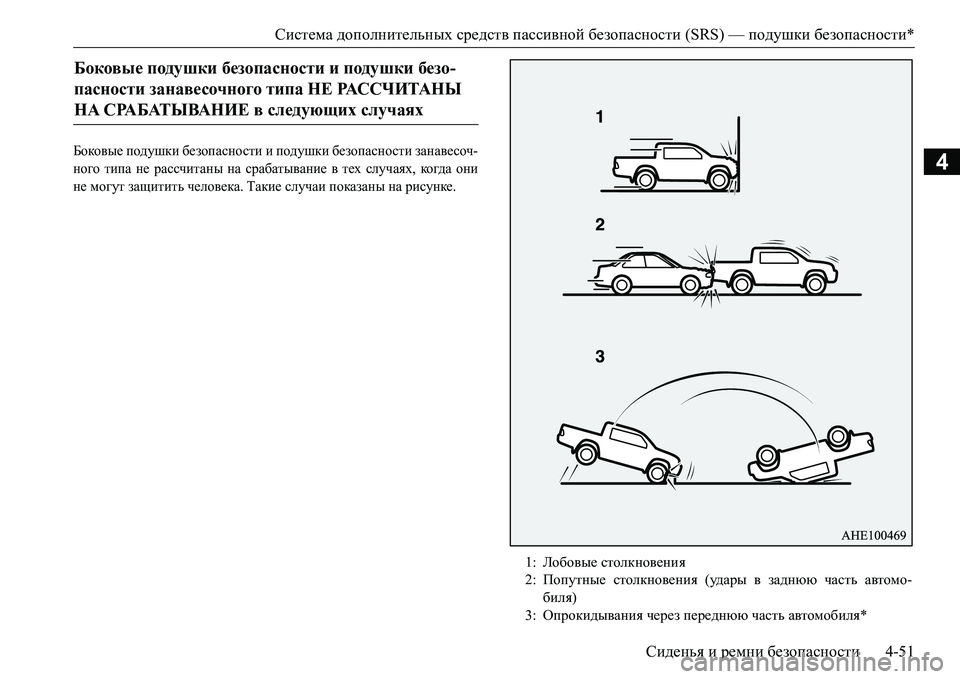

4Боковые подушки безопасности и подушки безопасности занавесоч-
ного типа не рассчитаны на срабатывание в тех случаях, когда они
не могут защитить человека. Такие случаи показаны на рисунке.
Боковые подушки безопасности и подушки безо-
пасности занавесочного типа НЕ РА С С Ч И Т А Н Ы
НА СРАБАТЫВАНИЕ в следующих случаях

1:Лобовые столкновения
2:Попутные столкновения (уд а р ы в заднюю часть автомо-
биля)
3:Опрокидывания через переднюю часть автомобиля*

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-52Сиденья и ремни безопасности
4

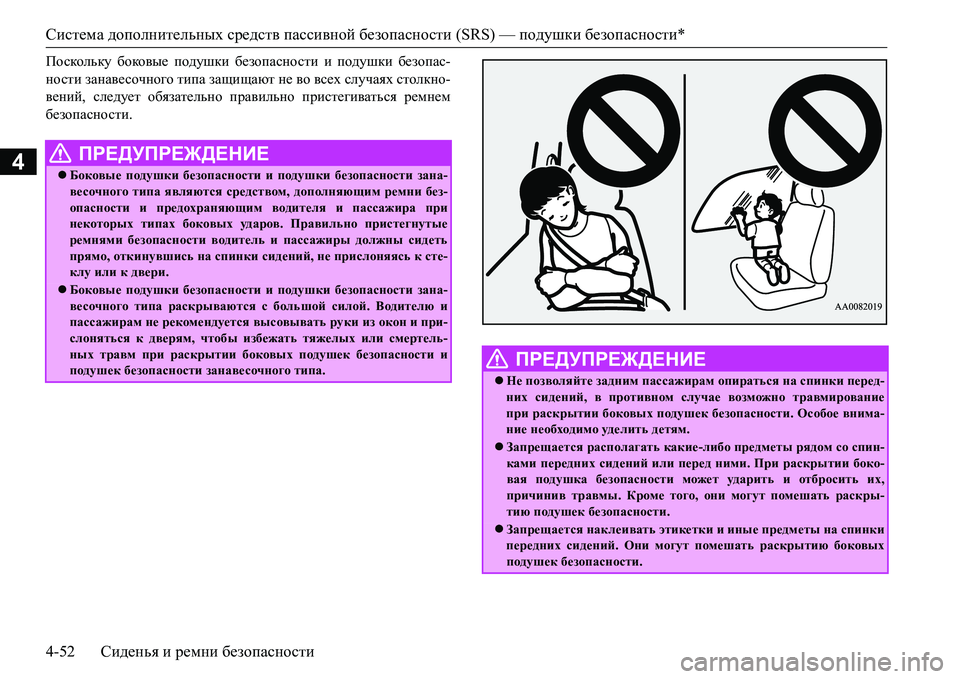

Ihkdhevdm боковые подушки безопасности и подушки безопас-
ности занавесочного типа защищают не во всех случаях столкно-
вений, следует обязательно правильно пристегиваться ремнем
безопасности.
ПРЕДУПРЕЖДЕНИЕ
Боковые подушки безопасности и подушки безопасности зана-
весочного типа являются средством, дополняющим ремни без-
опасности и предохраняющим водителя и пассажира при
некоторых типах боковых уд а р ов. Правильно пристегнутые
ремнями безопасности водитель и пассажиры должны сидеть
прямо, откинувшись на спинки сидений, не прислоняясь к сте-
клу или к двери.
Боковые подушки безопасности и подушки безопасности зана-
весочного типа раскрываются с большой силой. Водителю и
пассажирам не рекомендуется высовывать руки из окон и при-
слоняться к дверям, чтобы избежать тяжелых или смертель-
ных травм при раскрытии боковых подушек безопасности и
подушек безопасности занавесочного типа.
ПРЕДУПРЕЖДЕНИЕ
Не позволяйте задним пассажирам опираться на спинки перед-
них сидений, в противном случае возможно травмирование
при раскрытии боковых подушек безопасности. Особое внима-
ние необходимо уд е л и т ь детям.
Запрещается располагать какие-либо предметы рядом со спин-
ками передних сидений или перед ними. При раскрытии боко-
вая подушка безопасности может уд а р и т ь и отбросить их,
причинив травмы. Кроме того, они могут помешать раскры-
тию подушек безопасности.
Запрещается наклеивать этикетки и иные предметы на спинки
передних сидений. Они могут помешать раскрытию боковых
подушек безопасности.

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-53
4

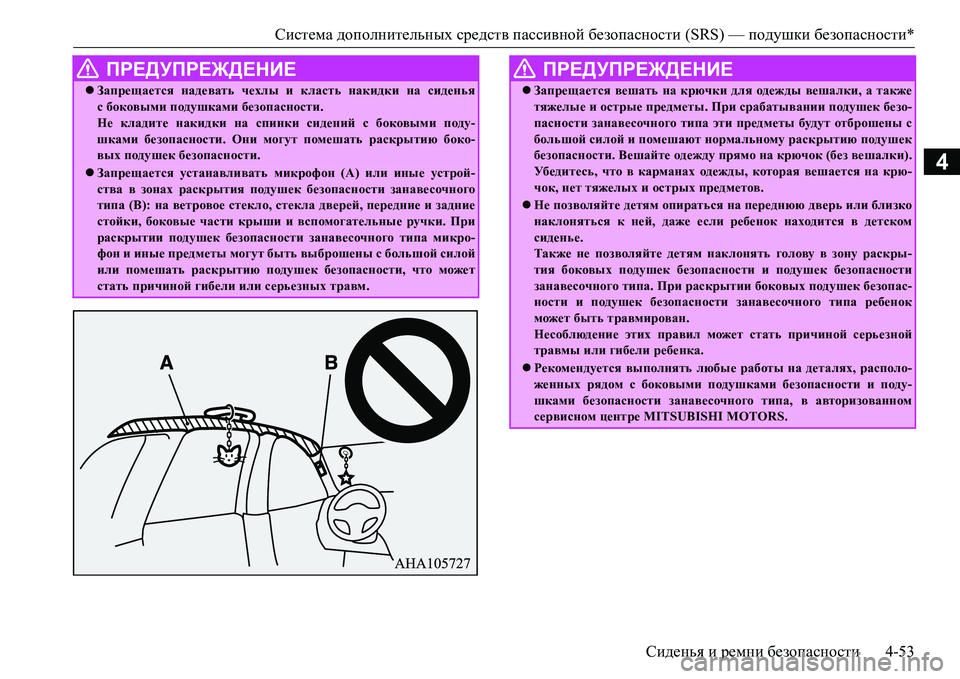

Запрещается надевать чехлы и класть накидки на сиденья
сбоковыми подушками безопасности.
Не кладите накидки на спинки сидений с боковыми поду-
шками безопасности. Они могут помешать раскрытию боко-
вых подушек безопасности.
Запрещается устанавливать микрофон (А) или иные устрой-
ства в зонах раскрытия подушек безопасности занавесочного
типа (В): на ветровое стекло, стекла дверей, передние и задние
стойки, боковые части крыши и вспомогательные ручки. При
раскрытии подушек безопасности занавесочного типа микро-
фон и иные предметы могут быть выброшены с большой силой
или помешать раскрытию подушек
безопасности, что может
стать причиной гибели или серьезных травм.
ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ
Запрещается вешать на крючки для одежды вешалки, а также
тяжелые и острые предметы. При срабатывании подушек безо-
пасности занавесочного типа эти предметы будут отброшены с
большой силой и помешают нормальному раскрытию подушек
безопасности. Вешайте одежду прямо на крючок (без вешалки).
Убедитесь, что в карманах одежды, которая вешается на крю-
чок, нет тяжелых
и острых предметов.
Не позволяйте детям опираться на переднюю дверь или близко
наклоняться к ней, даже если ребенок находится в детском
сиденье.
Также не позволяйте детям наклонять голову в зону раскры-
тия боковых подушек безопасности и подушек безопасности
занавесочного типа. При раскрытии боковых подушек безопас-
ности и подушек безопасности занавесочного типа ребенок
может быть травмирован.
Несоблюдение этих правил может стать причиной серьезной
травмы или гибели ребенка.
Рекомендуется выполнять любые работы на деталях, располо-
женных рядом с боковыми подушками безопасности и поду-
шками безопасности занавесочного типа, в авторизованном
сервисном центре MITSUBISHI MOTORS.

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-54Сиденья и ремни безопасности
4
E00407802963

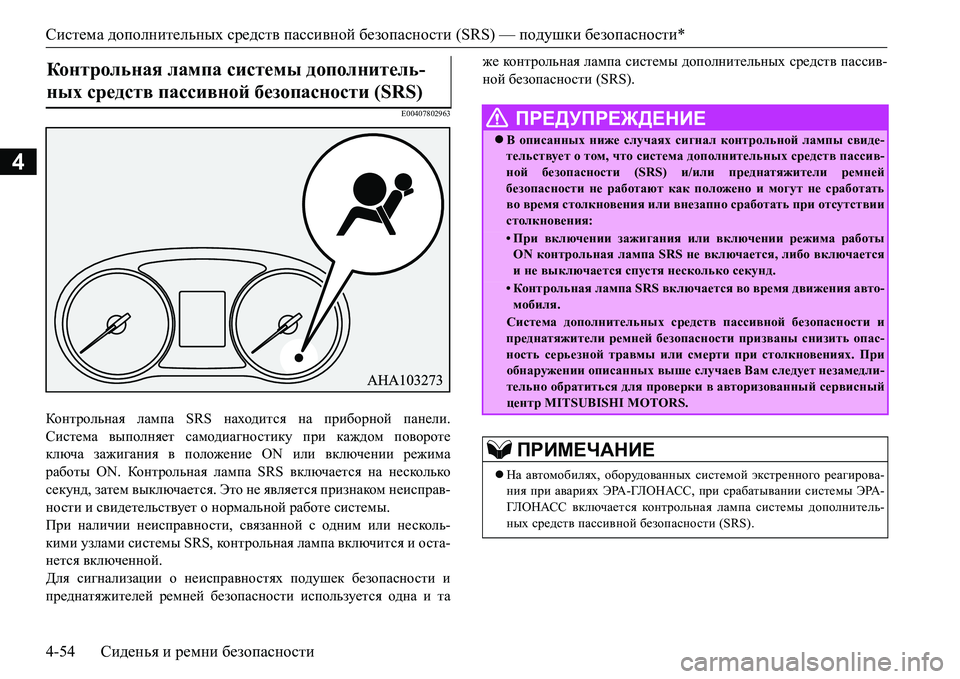

Контрольная лампа SRS находится на приборной панели.
Система выполняет самодиагностику при каждом повороте
ключа зажигания в положение ON или включении режима
работы ON. Ко н т рол ь н ая лампа SRS включается на несколько
секунд, затем выключается. Это не является признаком неисправ-
ности и свидетельствует о нормальной работе системы.
При наличии неисправности, связанной с одним или несколь-
кими узлами системы SRS, ко н т рол ьн ая
лампа включится и оста-
нется включенной.
Для сигнализации о неисправностях подушек безопасности и
преднатяжителей ремней безопасности используется одна и таже контрольная лампа системы дополнительных средств пассив-
ной безопасности (SRS).
Контрольная лампа системы дополнитель-
ных средств пассивной безопасности (SRS)

ПРЕДУПРЕЖДЕНИЕ
В описанных ниже случаях сигнал контрольной лампы свиде-
тельствует о том, что система дополнительных средств пассив-
ной безопасности (SRS) и/или преднатяжители ремней
безопасности не работают как положено и могут не сработать
во время столкновения или внезапно сработать при отсутствии
столкновения:
•При включении зажигания или включении режима работы
ON контрольная лампа SRS не включается, либо включается
и не выключается спустя несколько секунд.
•Контрольная лампа SRS включается во время движения авто-
мобиля.
Система дополнительных средств пассивной безопасности и
преднатяжители ремней безопасности призваны снизить опас-
ность серьезной травмы или смерти при столкновениях. При
обнаружении описанных выше случаев Вам следует незамедли-
тельно обратиться для проверки в авторизованный сервисный
центр MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
На автомобилях, оборудованных системой экстренного реагирова-
ния при авариях ЭРА-ГЛ О Н АС С, при срабатывании системы ЭРА-
ГЛ О Н АС С включается контрольная лампа системы дополнитель-
ных средств пассивной безопасности (SRS).

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-55
4
E00407902746

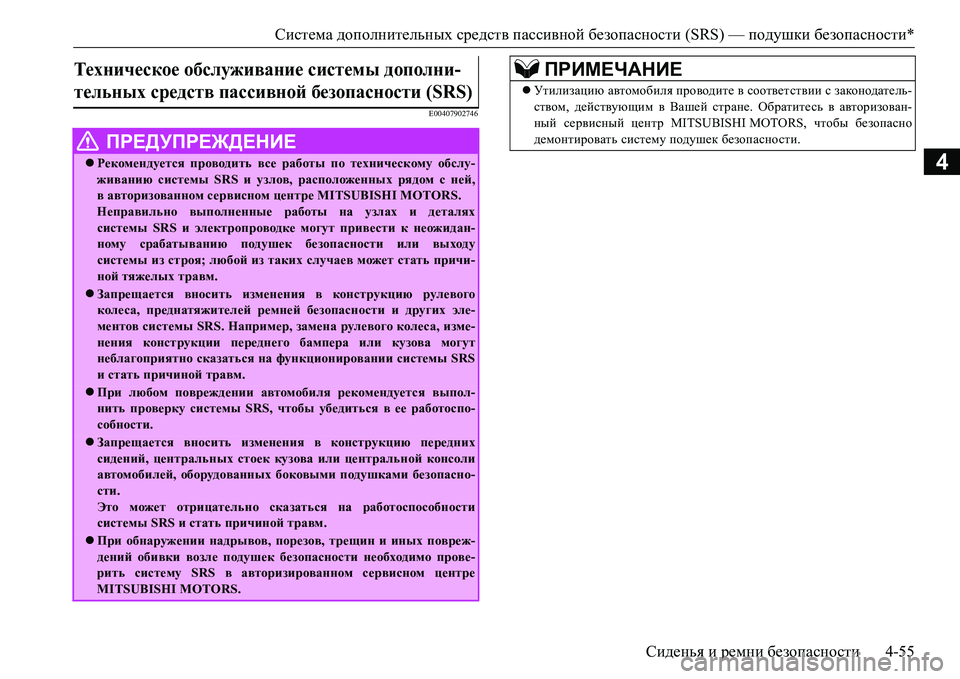

Техническое обслуживание системы дополни-
тельных средств пассивной безопасности (SRS)

ПРЕДУПРЕЖДЕНИЕ
Рекомендуется проводить все работы по техническому обслу-
живанию системы SRS и узлов, расположенных рядом с ней,
в авторизованном сервисном центре MITSUBISHI MOTORS.
Неправильно выполненные работы на узлах и деталях
системы SRS и электропроводке могут привести к неожидан-
ному срабатыванию подушек безопасности или выходу
системы из строя; любой из таких случаев может стать причи-
ной тяжелых травм.
Запрещается вносить изменения в конструкцию рулевого
колеса, преднатяжителей ремней безопасности и других эле-
ментов системы SRS. Например, замена рулевого колеса, изме-
нения конструкции переднего бампера или кузова могут
неблагоприятно сказаться на функционировании системы SRS
и стать причиной травм.
При любом повреждении автомобиля рекомендуется выпол-
нить проверку системы SRS, чтобы убедиться в ее работоспо-
собности.
Запрещается вносить изменения в конструкцию передних
сидений, центральных стоек кузова или центральной консоли
автомобилей, оборудованных боковыми подушками безопасно-
сти.
Это может отрицательно сказаться на работоспособности
системы SRS и стать причиной травм.
При обнаружении надрывов, порезов, трещин и иных повреж-
дений обивки возле подушек безопасности необходимо прове-
рить систему SRS в авторизированном сервисном центре
MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
Утилизацию автомобиля проводите в соответствии с законодатель-
ством, действующим в Вашей стране. Обратитесь в авторизован-
ный сервисный центр MITSUBISHI MOTORS, чтобы безопасно
демонтировать систему подушек безопасности.

5
Органы управления и контрольно-измерительные приборы
Контрольно-измерительные приборы ..........................................5-2
Многофункциональный дисплей..................................................5-3
Контрольные лампы и лампы, предупреждающие
о неисправностях (многофункциональный дисплей) ............5-15
Контрольные лампы.....................................................................5-16
Лампы, предупреждающие о неисправностях...........................5-19
Включатель световых приборов..................................................5-22
Корректор света фар.....................................................................5-26
Переключатель указателей поворота..........................................5-27
Включатель аварийной световой сигнализации........................5-28
Включатель противотуманных фар
и заднего противотуманного фонаря*.....................................5-29
Переключатель очистителя и омывателя ветрового стекла......5-31
Включатель обогрева заднего стекла..........................................5-38
Включатель звукового сигнала
....................................................5-40

Контрольно-измерительные приборы
5-2Органы управления и контрольно-измерительные приборы
5

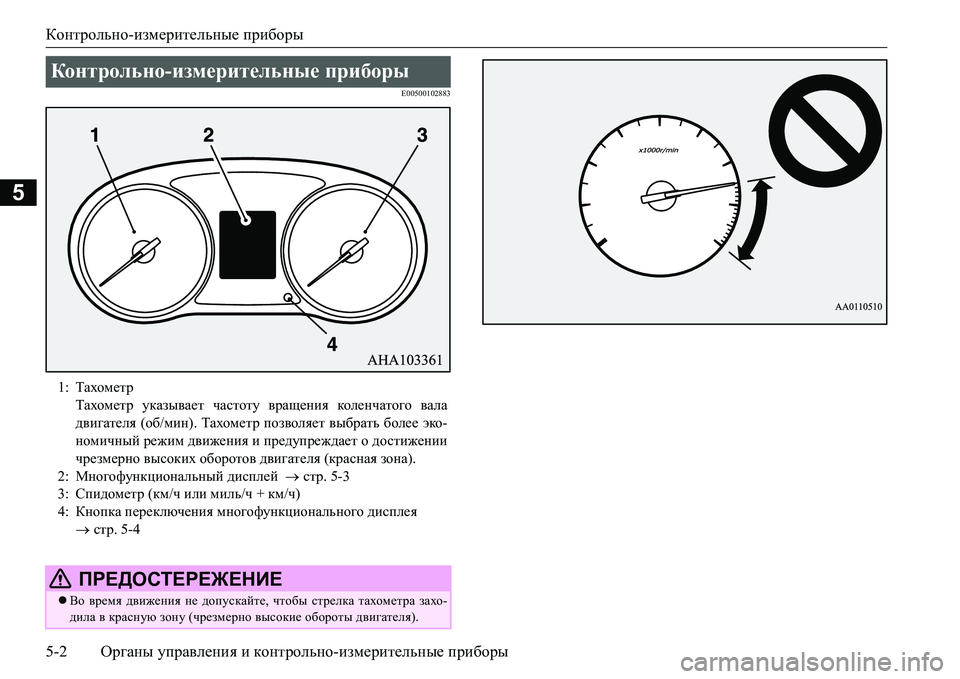

E00500102883
Контрольно-измерительные приборы
1:Тахометр
Тахометр указывает частоту вращения коленчатого вала
двигателя (об/мин). Тахометр позволяет выбрать более эко-
номичный режим движения и предупреждает о достижении
чрезмерно высоких оборотов двигателя (красная зона).
2:Многофункциональный дисплей  стр.5-3
3:Спидометр (км/ч или миль/ч + км/ч)
4:Кнопка переключения многофункционального дисплея
 стр.5-4
ПРЕДОСТЕРЕЖЕНИЕ
Во время движения не допускайте, чтобы стрелка тахометра захо-
дила в красную зону (чрезмерно высокие обороты двигателя).
