2017 MAZDA MODEL MX-5 RF Manual do proprietário (in Portuguese)

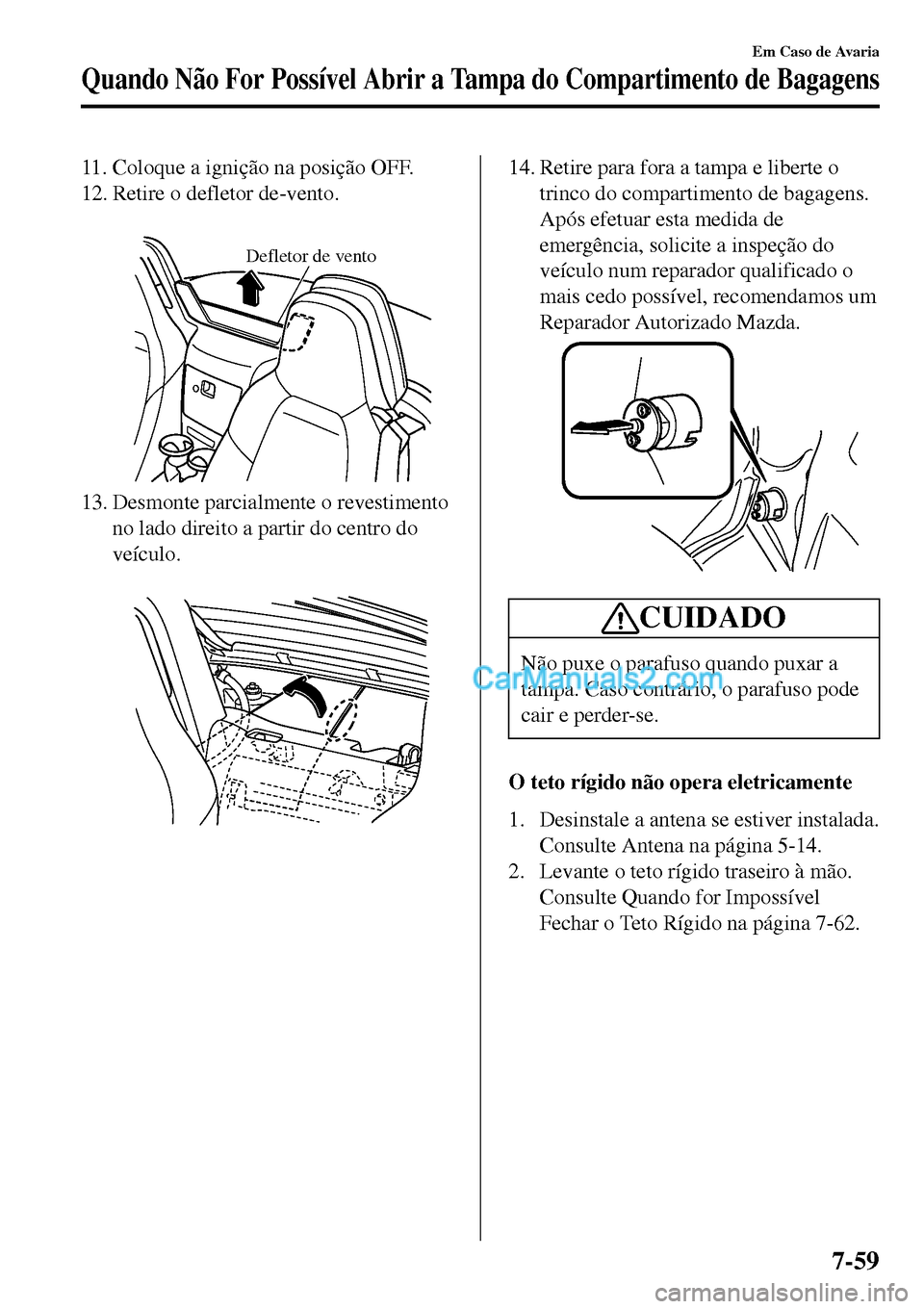

11. Coloque a ignição na posição OFF.
12. Retire o defletor de-vento.

Defletor de vento
13. Desmonte parcialmente o revestimento
no lado direito a partir do centro do
veículo.

14. Retire para fora a tampa e liberte o
trinco do compartimento de bagagens.
Após efetuar esta medida de
emergência, solicite a inspeção do
veículo num reparador qualificado o
mais cedo possível, recomendamos um
Reparador Autorizado Mazda.
CUIDADO
Não puxe o parafuso quando puxar a
tampa. Caso contrário, o parafuso pode
cair e perder-se.
O teto rígido não opera eletricamente
1. Desinstale a antena se estiver instalada.
Consulte Antena na página 5-14.
2. Levante o teto rígido traseiro à mão.
Consulte Quando for Impossível
Fechar o Teto Rígido na página 7-62.
Em Caso de Avaria
Quando Não For Possível Abrir a Tampa do Compartimento de Bagagens
7-59

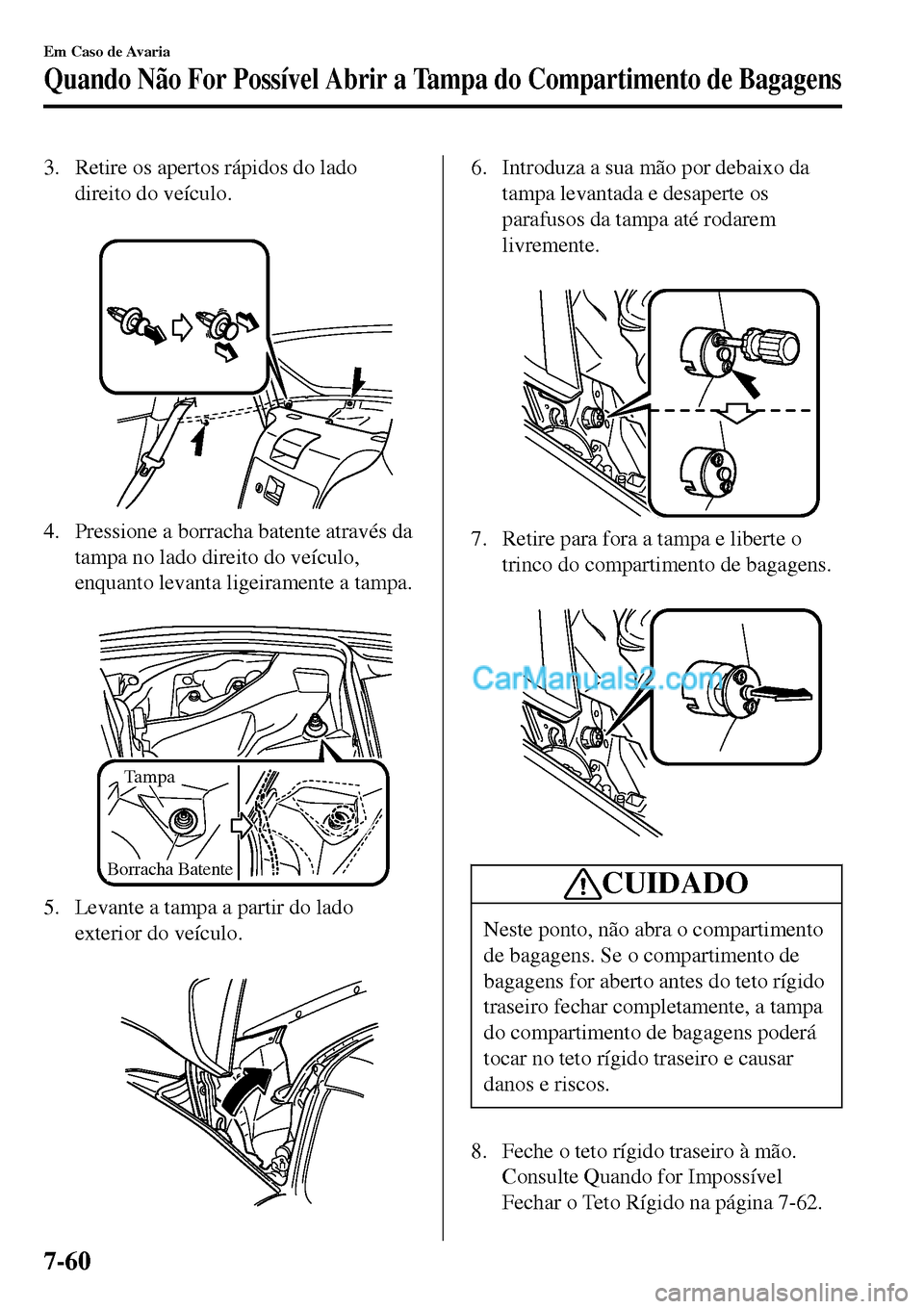

3. Retire os apertos rápidos do lado
direito do veículo.

4. Pressione a borracha batente através da
tampa no lado direito do veículo,
enquanto levanta ligeiramente a tampa.

Tampa
Borracha Batente
5. Levante a tampa a partir do lado
exterior do veículo.

6. Introduza a sua mão por debaixo da
tampa levantada e desaperte os
parafusos da tampa até rodarem
livremente.

7. Retire para fora a tampa e liberte o
trinco do compartimento de bagagens.

CUIDADO
Neste ponto, não abra o compartimento
de bagagens. Se o compartimento de
bagagens for aberto antes do teto rígido
traseiro fechar completamente, a tampa
do compartimento de bagagens poderá
tocar no teto rígido traseiro e causar
danos e riscos.
8. Feche o teto rígido traseiro à mão.
Consulte Quando for Impossível
Fechar o Teto Rígido na página 7-62.
Em Caso de Avaria
Quando Não For Possível Abrir a Tampa do Compartimento de Bagagens
7-60

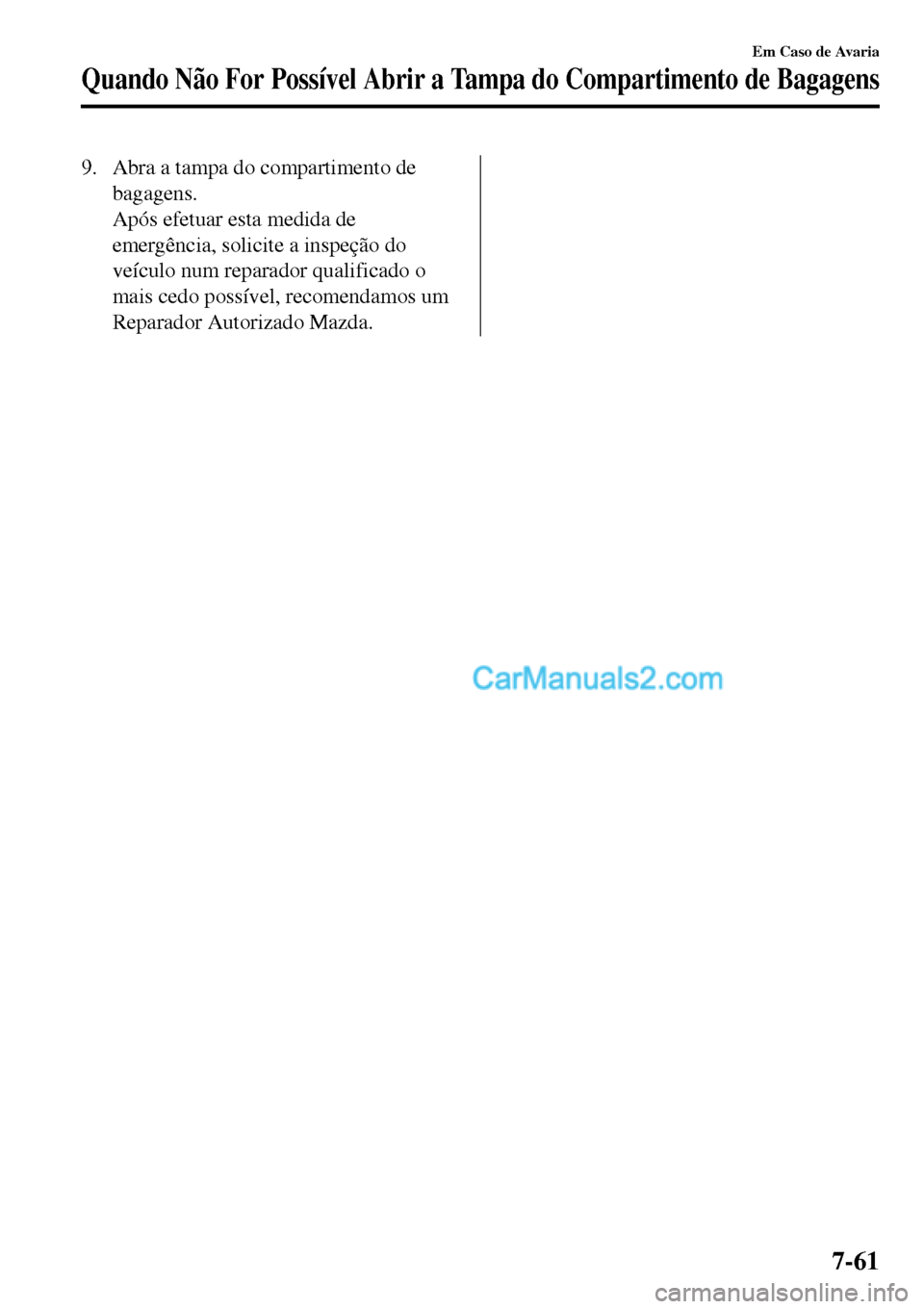

9. Abra a tampa do compartimento de
bagagens.
Após efetuar esta medida de
emergência, solicite a inspeção do
veículo num reparador qualificado o
mais cedo possível, recomendamos um
Reparador Autorizado Mazda.
Em Caso de Avaria
Quando Não For Possível Abrir a Tampa do Compartimento de Bagagens
7-61

Quando for Impossível Fechar o Teto Rígido
Se não for possível fechar eletricamente o teto rígido através da operação do respetivo
interruptor, verifique primeiro as condições de funcionamento do teto rígido.
Consulte Condições de Funcionamento na página 3-49.
Se não for possível fechar o teto rígido mesmo que estejam reunidas todas as condições de
funcionamento, por favor dirija-se a um Reparador Autorizado Mazda.
Se não tiver oportunidade para se dirigir a um Reparador Autorizado Mazda para
inspecionar o teto rígido, poderá fechá-lo manualmente como medida de emergência.
O procedimento para fechar manualmente o teto rígido é o seguinte:
1.Abertura do teto rígido traseiro
Liberte os fechos do teto rígido traseiro e de seguida abra a mesma.
2.Fecho do teto rígido dianteiro
Levante o teto rígido dianteiro e feche-o.
3.Fecho do teto rígido traseiro
Amarre as cordas às ligações do teto rígido traseiro e fecho-o.
Teto rígido dianteiroTeto rígido traseiro
Ligação do
teto rígido
traseiro
Em Caso de Avaria
Quando for Impossível Fechar o Teto Rígido
7-62

CUIDADO
•Não conduza o veículo com o teto rígido parcialmente aberto. O comportamento do
veículo poderá ser afetado pelo vento e resultar num acidente.
•Não efetue o procedimento quando o veículo estiver sujeito a fortes ventos, caso
contrário poderá sofrer um acidente inesperado.
•São necessários dois adultos para realizar o procedimento, especialmente na operação
de levantamento do teto rígido dianteiro. Evite efetuar o procedimento sozinho por
forma a não sofrer ferimentos e a não causar danos no veículo.
•Algumas etapas do procedimento requerem a utilização simultânea de várias
ferramentas e alguma perícia técnica. Adicionalmente, ao suster o seu corpo sobre o
veículo poderá resultar em tensões musculares, portanto recomendamos a inspeção do
teto rígido num Reparador Autorizado Mazda.
NOTA
•Este procedimento é uma medida de emergência para fechar manualmente o teto
rígido. Após fechar manualmente o teto rígido, não será possível operá-lo
eletricamente enquanto o sistema não for reparado por um Reparador Autorizado
Mazda.
•A utilização de uma lanterna irá facilitar o procedimento.
Em Caso de Avaria
Quando for Impossível Fechar o Teto Rígido
7-63

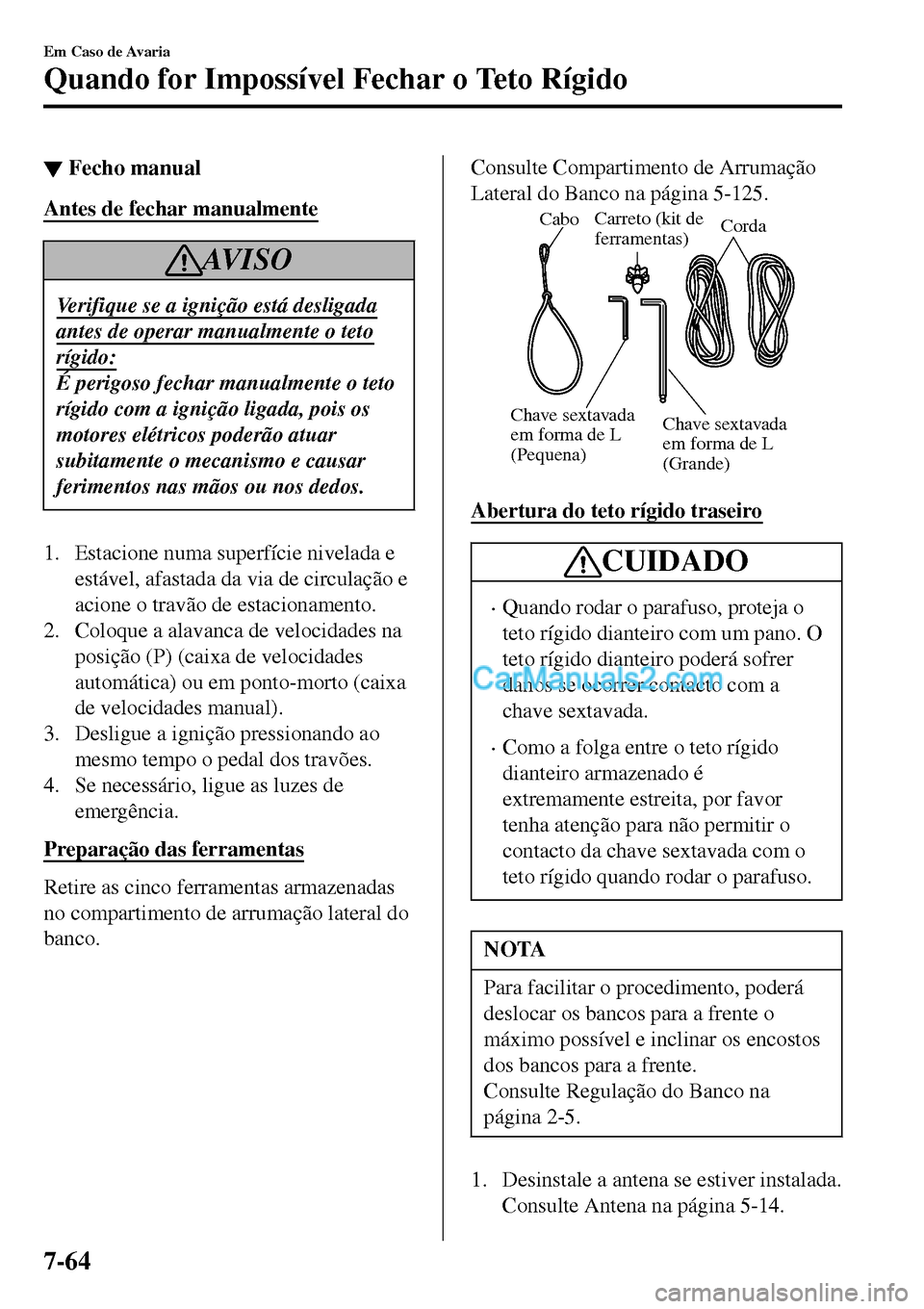

▼Fecho manual
Antes de fechar manualmente
AV I S O
Verifique se a ignição está desligada
antes de operar manualmente o teto
rígido:
É perigoso fechar manualmente o teto
rígido com a ignição ligada, pois os
motores elétricos poderão atuar
subitamente o mecanismo e causar
ferimentos nas mãos ou nos dedos.
1. Estacione numa superfície nivelada e
estável, afastada da via de circulação e
acione o travão de estacionamento.
2. Coloque a alavanca de velocidades na
posição (P) (caixa de velocidades
automática) ou em ponto-morto (caixa
de velocidades manual).
3. Desligue a ignição pressionando ao
mesmo tempo o pedal dos travões.
4. Se necessário, ligue as luzes de
emergência.
Preparação das ferramentas
Retire as cinco ferramentas armazenadas
no compartimento de arrumação lateral do
banco.
Consulte Compartimento de Arrumação
Lateral do Banco na página 5-125.
CaboCarreto (kit de
ferramentas)Corda
Chave sextavada
em forma de L
(Pequena)Chave sextavada
em forma de L
(Grande)
Abertura do teto rígido traseiro
CUIDADO
•Quando rodar o parafuso, proteja o
teto rígido dianteiro com um pano. O
teto rígido dianteiro poderá sofrer
danos se ocorrer contacto com a
chave sextavada.
•Como a folga entre o teto rígido
dianteiro armazenado é
extremamente estreita, por favor
tenha atenção para não permitir o
contacto da chave sextavada com o
teto rígido quando rodar o parafuso.
NOTA
Para facilitar o procedimento, poderá
deslocar os bancos para a frente o
máximo possível e inclinar os encostos
dos bancos para a frente.
Consulte Regulação do Banco na
página 2-5.
1. Desinstale a antena se estiver instalada.
Consulte Antena na página 5-14.
Em Caso de Avaria
Quando for Impossível Fechar o Teto Rígido
7-64

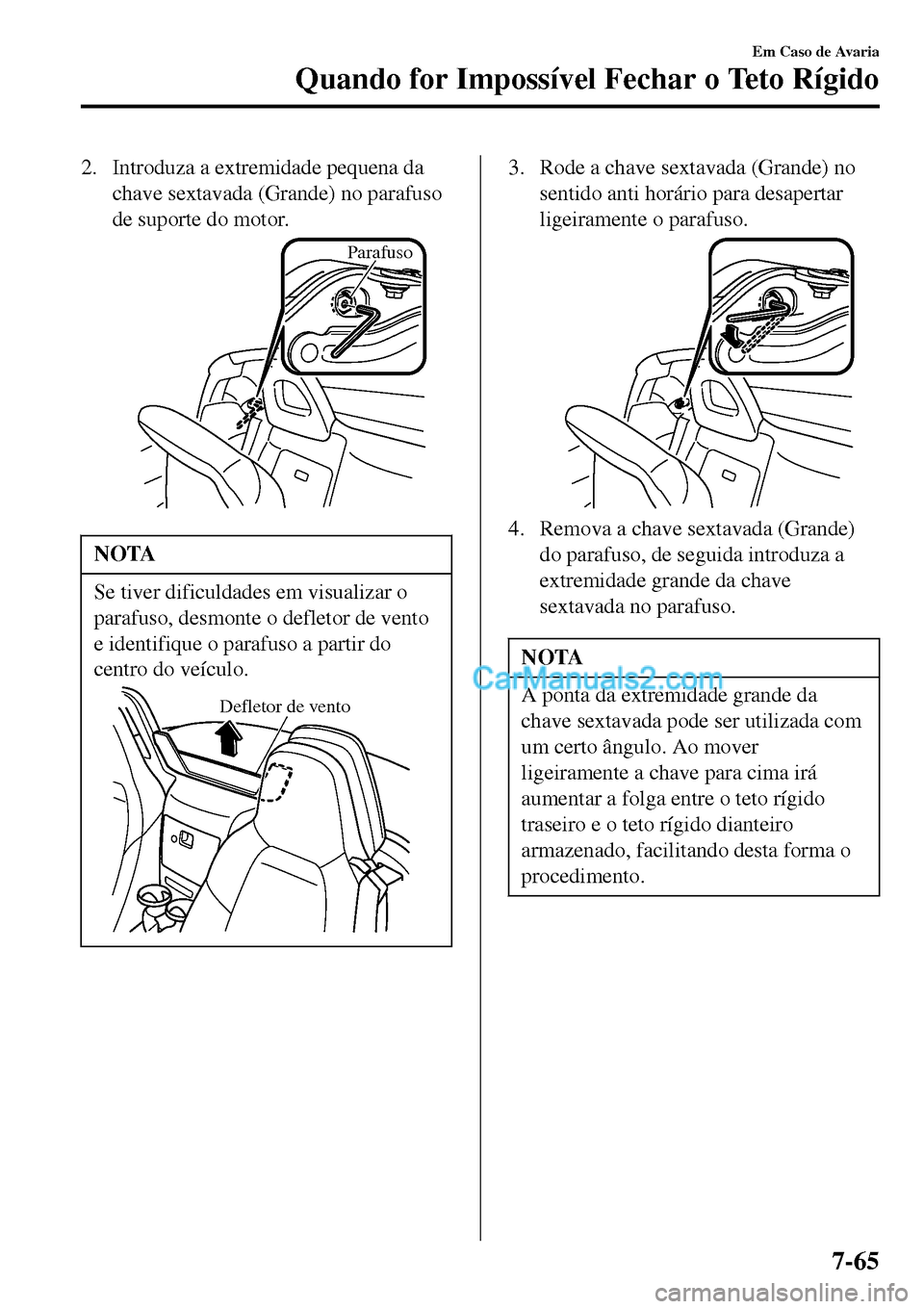

2. Introduza a extremidade pequena da
chave sextavada (Grande) no parafuso
de suporte do motor.
Parafuso
NOTA
Se tiver dificuldades em visualizar o
parafuso, desmonte o defletor de vento
e identifique o parafuso a partir do
centro do veículo.
Defletor de vento
3. Rode a chave sextavada (Grande) no
sentido anti horário para desapertar
ligeiramente o parafuso.
4. Remova a chave sextavada (Grande)
do parafuso, de seguida introduza a
extremidade grande da chave
sextavada no parafuso.
NOTA
A ponta da extremidade grande da
chave sextavada pode ser utilizada com
um certo ângulo. Ao mover
ligeiramente a chave para cima irá
aumentar a folga entre o teto rígido
traseiro e o teto rígido dianteiro
armazenado, facilitando desta forma o
procedimento.
Em Caso de Avaria
Quando for Impossível Fechar o Teto Rígido
7-65

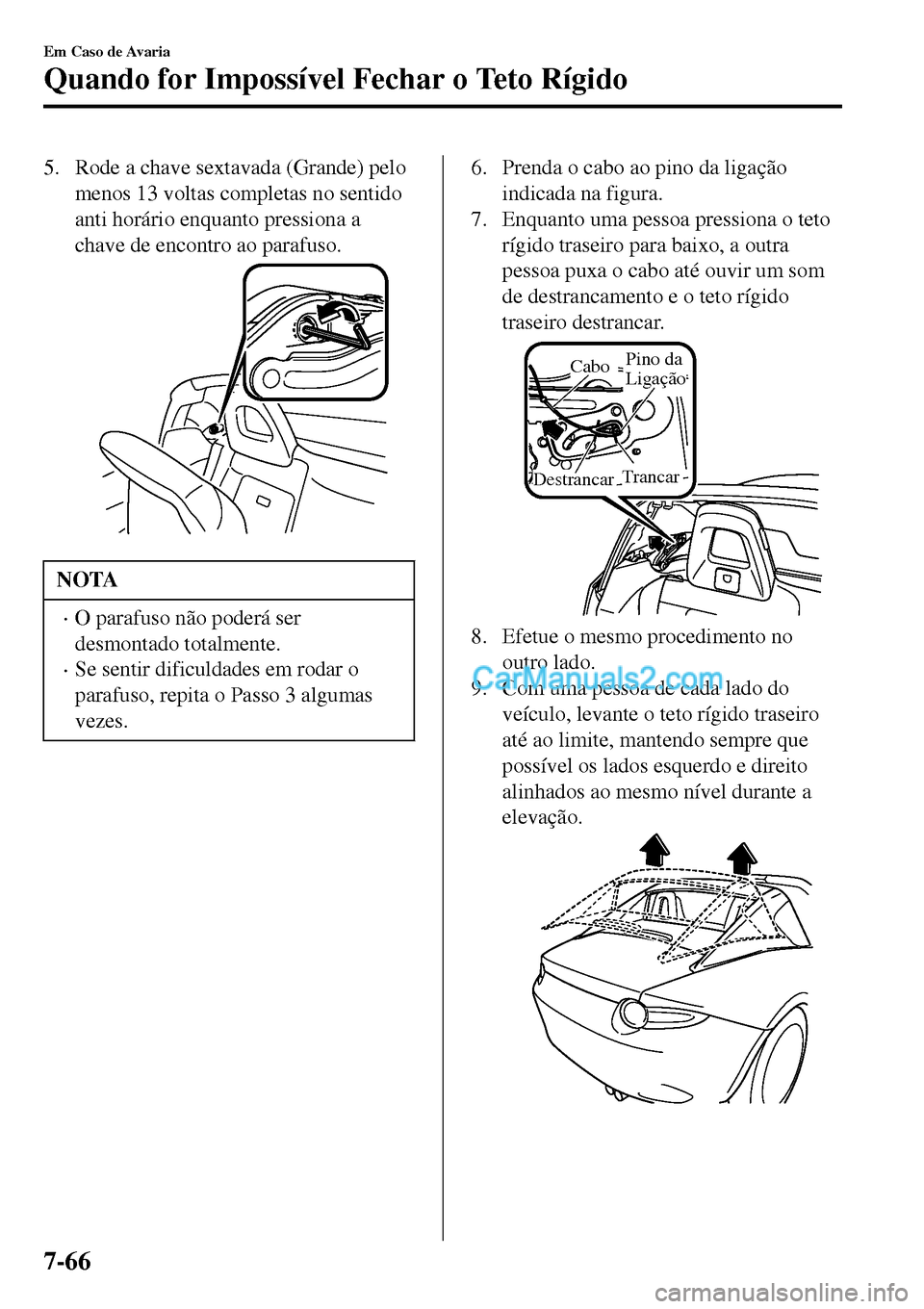

5. Rode a chave sextavada (Grande) pelo
menos 13 voltas completas no sentido
anti horário enquanto pressiona a
chave de encontro ao parafuso.
NOTA
•O parafuso não poderá ser
desmontado totalmente.
•Se sentir dificuldades em rodar o
parafuso, repita o Passo 3 algumas
vezes.
6. Prenda o cabo ao pino da ligação
indicada na figura.
7. Enquanto uma pessoa pressiona o teto
rígido traseiro para baixo, a outra
pessoa puxa o cabo até ouvir um som
de destrancamento e o teto rígido
traseiro destrancar.
Trancar
Pino da
LigaçãoCabo
Destrancar
8. Efetue o mesmo procedimento no
outro lado.
9. Com uma pessoa de cada lado do
veículo, levante o teto rígido traseiro
até ao limite, mantendo sempre que
possível os lados esquerdo e direito
alinhados ao mesmo nível durante a
elevação.
Em Caso de Avaria
Quando for Impossível Fechar o Teto Rígido
7-66
