2017 MAZDA MODEL MX-5 RF Manual do proprietário (in Portuguese)

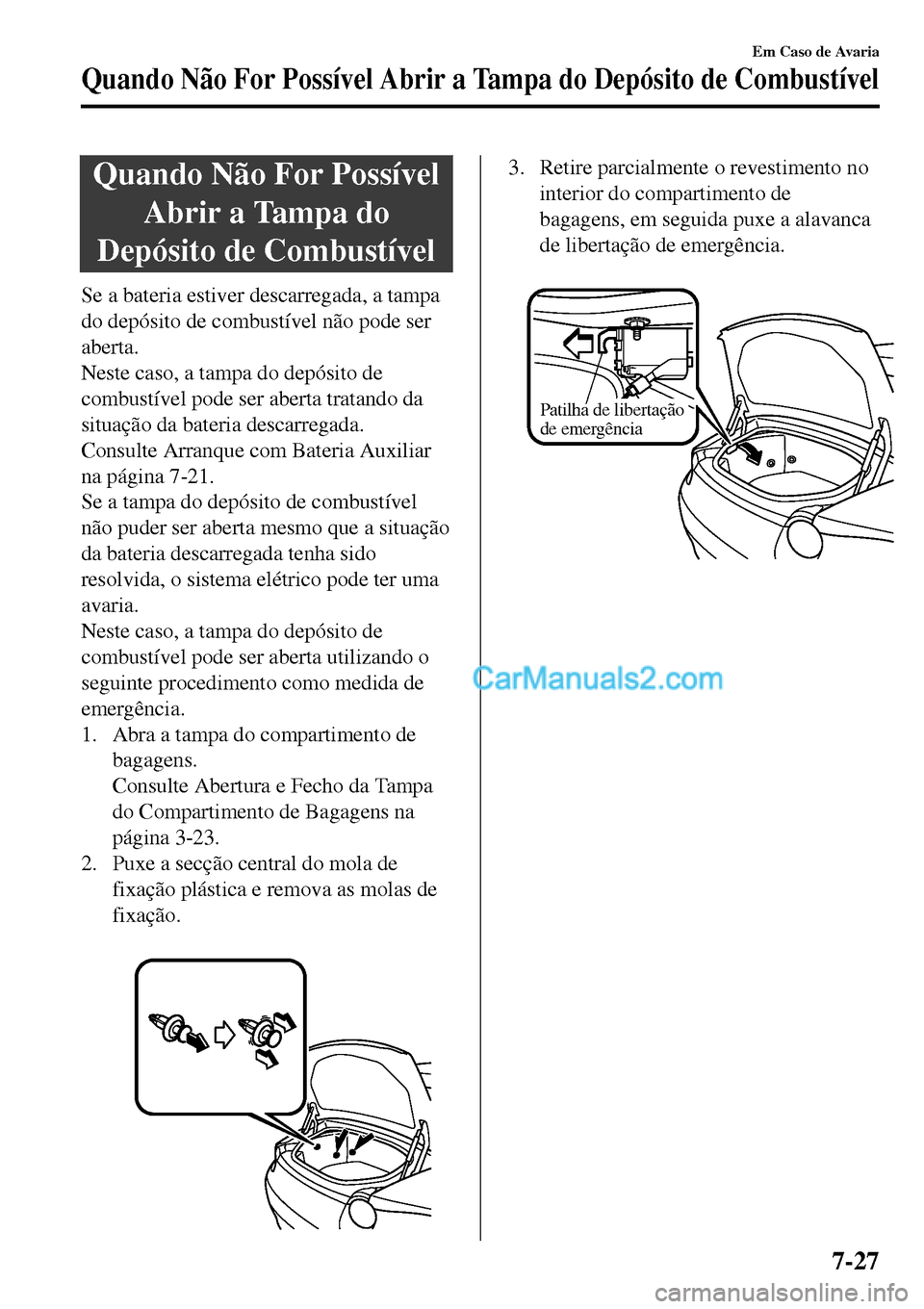

Quando Não For Possível
Abrir a Tampa do
Depósito de Combustível
Se a bateria estiver descarregada, a tampa
do depósito de combustível não pode ser
aberta.
Neste caso, a tampa do depósito de
combustível pode ser aberta tratando da
situação da bateria descarregada.
Consulte Arranque com Bateria Auxiliar
na página 7-21.
Se a tampa do depósito de combustível
não puder ser aberta mesmo que a situação
da bateria descarregada tenha sido
resolvida, o sistema elétrico pode ter uma
avaria.
Neste caso, a tampa do depósito de
combustível pode ser aberta utilizando o
seguinte procedimento como medida de
emergência.
1. Abra a tampa do compartimento de
bagagens.
Consulte Abertura e Fecho da Tampa
do Compartimento de Bagagens na
página 3-23.
2. Puxe a secção central do mola de
fixação plástica e remova as molas de
fixação.

3. Retire parcialmente o revestimento no
interior do compartimento de
bagagens, em seguida puxe a alavanca
de libertação de emergência.

Patilha de libertação
de emergência
Em Caso de Avaria
Quando Não For Possível Abrir a Tampa do Depósito de Combustível
7-27

Descrição do Reboque
Recomendamos que o reboque do veículo
seja efetuado apenas por um serviço de
reboque ou por um reparador qualificado,
recomendamos um Reparador Autorizado
Mazda.

É necessário um reboque adequado do seu
veículo de modo a não sofrer danos. O
código de estrada deve ser respeitado.

Normalmente, um veículo rebocado não
deve ter as rodas motrizes (rodas traseiras)
em contacto com o solo. Se não for
possível rebocar o veículo com as rodas
dianteiras elevadas devido a danos
excessivos no veículo ou a outras
condições, utilize um carrinho de rodas.
Carrinho de rodas

Quando rebocar com as rodas traseiras em
contacto com o solo, liberte o travão de
estacionamento.
CUIDADO
•Não reboque o veículo virado para
trás com as rodas motrizes em
contacto com o solo. Poderá causar
danos internos na transmissão.
•Não reboque um veículo com
equipamento de arrojo. Pode
danificar o veículo. Utilize um
cavalete ou uma plataforma de
reboque.
Se o serviço de reboque não estiver
disponível durante uma emergência, o
veículo poderá ser rebocado com todas as
rodas em contacto com o solo, utilizando o
gancho de reboque na dianteira do veículo.
Só deverá rebocar o veículo desta forma
em estradas pavimentadas durante
pequenos trajetos e a baixa velocidade.
Em Caso de Avaria
Reboque de Emergência
7-28

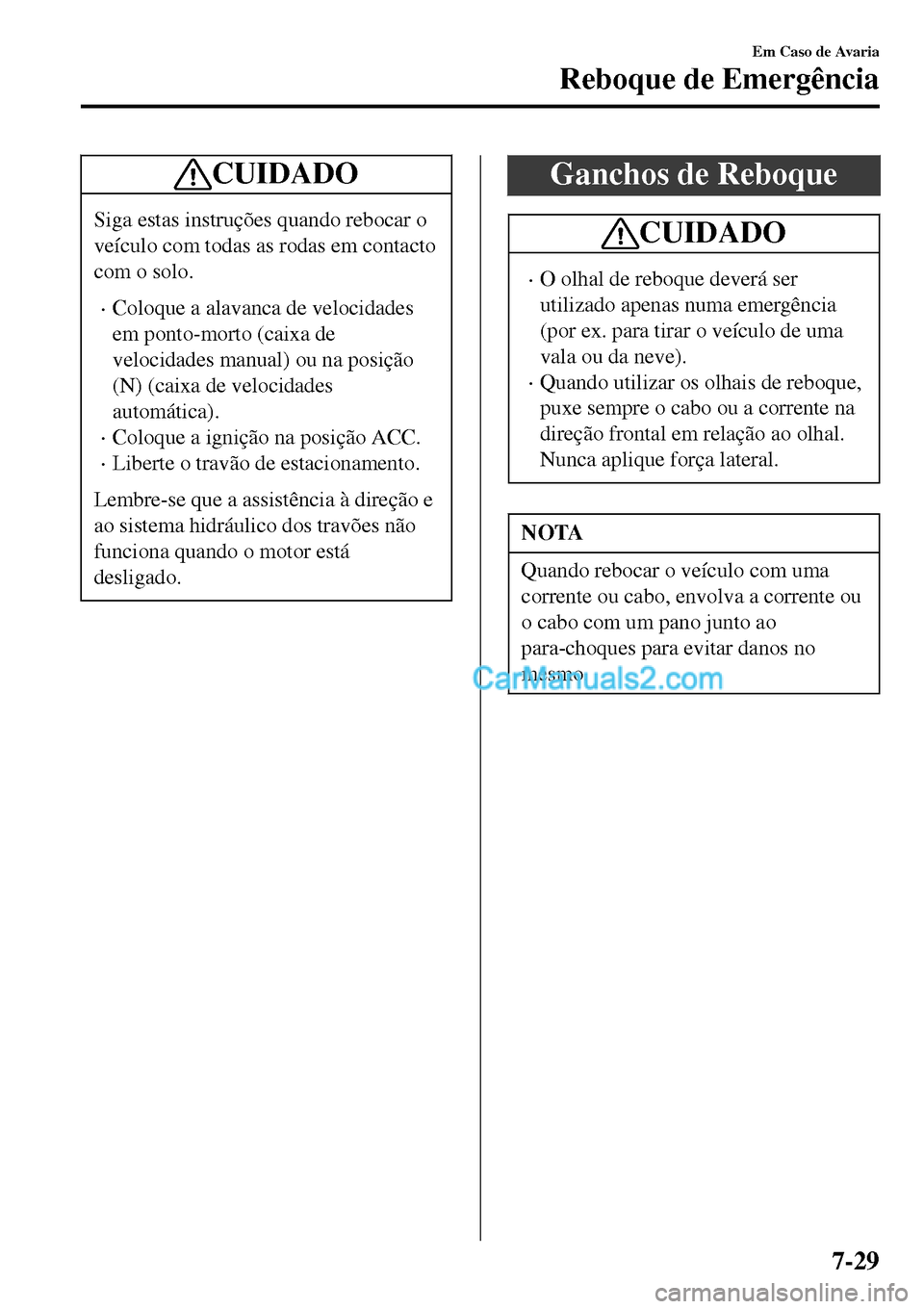

CUIDADO
Siga estas instruções quando rebocar o
veículo com todas as rodas em contacto
com o solo.
•Coloque a alavanca de velocidades
em ponto-morto (caixa de
velocidades manual) ou na posição
(N) (caixa de velocidades
automática).
•Coloque a ignição na posição ACC.
•Liberte o travão de estacionamento.
Lembre-se que a assistência à direção e
ao sistema hidráulico dos travões não
funciona quando o motor está
desligado.
Ganchos de Reboque
CUIDADO
•O olhal de reboque deverá ser
utilizado apenas numa emergência
(por ex. para tirar o veículo de uma
vala ou da neve).
•Quando utilizar os olhais de reboque,
puxe sempre o cabo ou a corrente na
direção frontal em relação ao olhal.
Nunca aplique força lateral.
NOTA
Quando rebocar o veículo com uma
corrente ou cabo, envolva a corrente ou
o cabo com um pano junto ao
para-choques para evitar danos no
mesmo.
Em Caso de Avaria
Reboque de Emergência
7-29

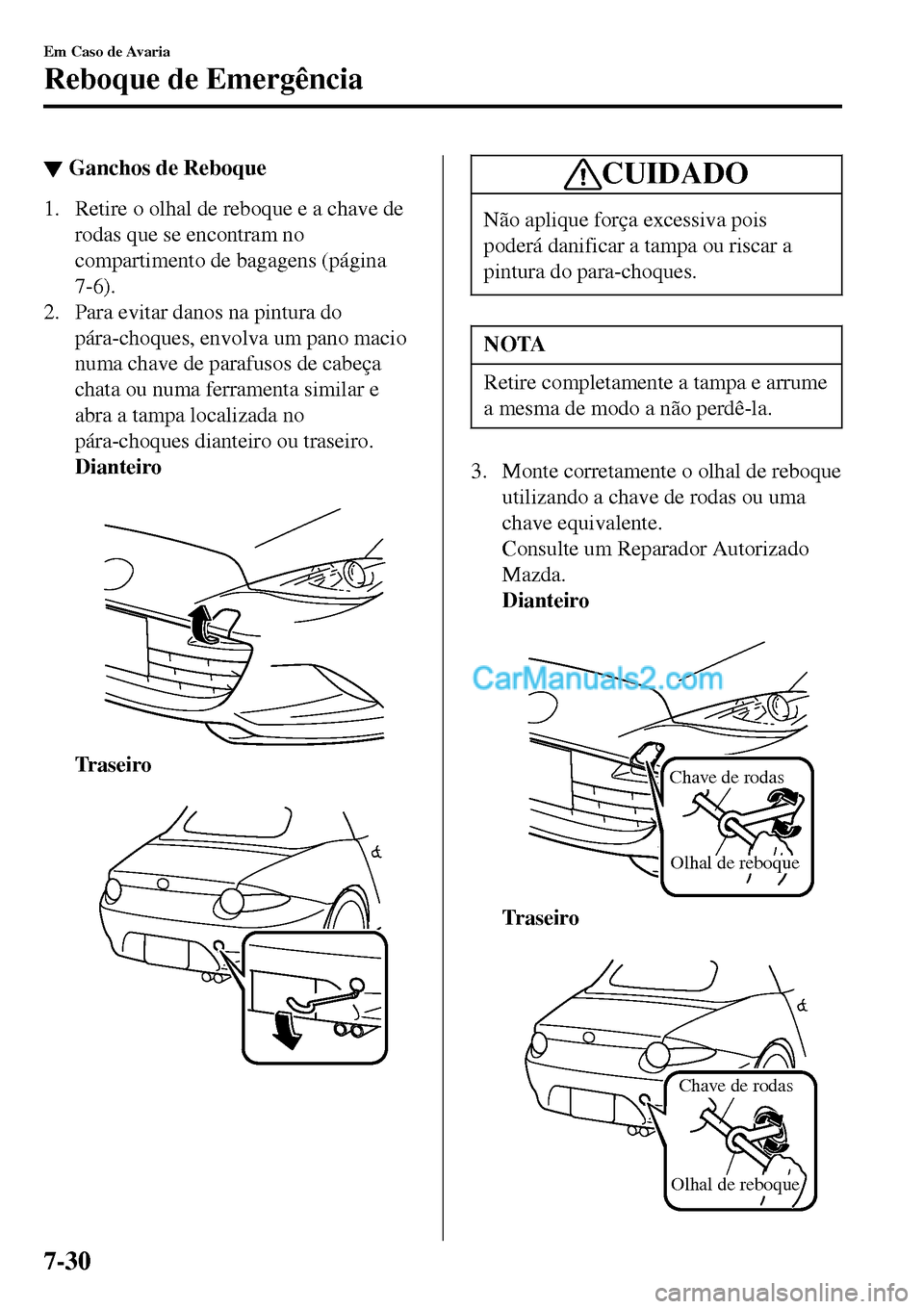

▼Ganchos de Reboque
1. Retire o olhal de reboque e a chave de
rodas que se encontram no
compartimento de bagagens (página
7-6).
2. Para evitar danos na pintura do
pára-choques, envolva um pano macio
numa chave de parafusos de cabeça
chata ou numa ferramenta similar e
abra a tampa localizada no
pára-choques dianteiro ou traseiro.
Dianteiro

Tr a s e i r o

CUIDADO
Não aplique força excessiva pois
poderá danificar a tampa ou riscar a
pintura do para-choques.
NOTA
Retire completamente a tampa e arrume
a mesma de modo a não perdê-la.
3. Monte corretamente o olhal de reboque
utilizando a chave de rodas ou uma
chave equivalente.
Consulte um Reparador Autorizado
Mazda.
Dianteiro

Chave de rodas
Olhal de reboque
Tr a s e i r o

Chave de rodas
Olhal de reboque
Em Caso de Avaria
Reboque de Emergência
7-30

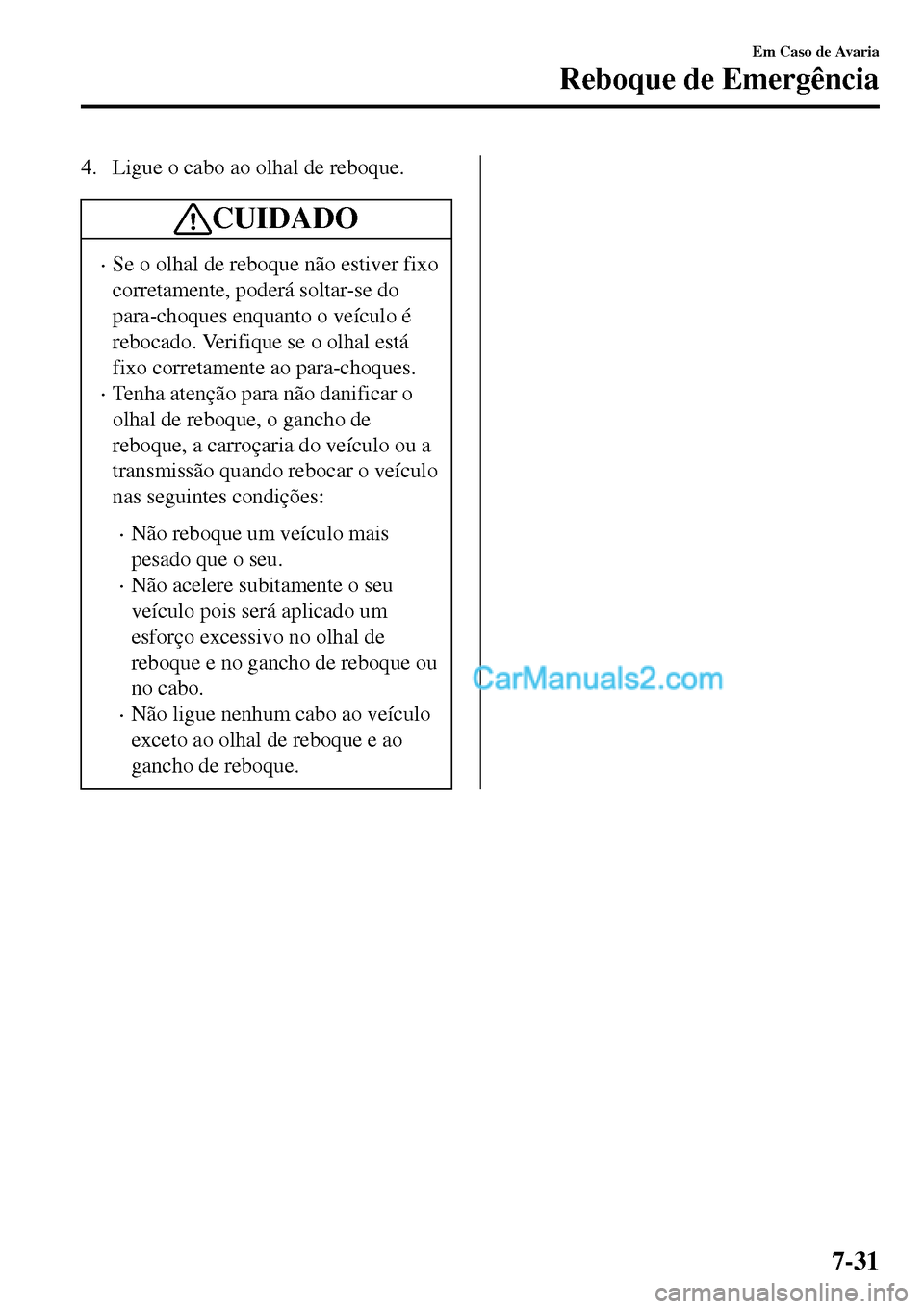

4. Ligue o cabo ao olhal de reboque.
CUIDADO
•Se o olhal de reboque não estiver fixo
corretamente, poderá soltar-se do
para-choques enquanto o veículo é
rebocado. Verifique se o olhal está
fixo corretamente ao para-choques.
•Tenha atenção para não danificar o
olhal de reboque, o gancho de
reboque, a carroçaria do veículo ou a
transmissão quando rebocar o veículo
nas seguintes condições:
•Não reboque um veículo mais
pesado que o seu.
•Não acelere subitamente o seu
veículo pois será aplicado um
esforço excessivo no olhal de
reboque e no gancho de reboque ou
no cabo.
•Não ligue nenhum cabo ao veículo
exceto ao olhal de reboque e ao
gancho de reboque.
Em Caso de Avaria
Reboque de Emergência
7-31

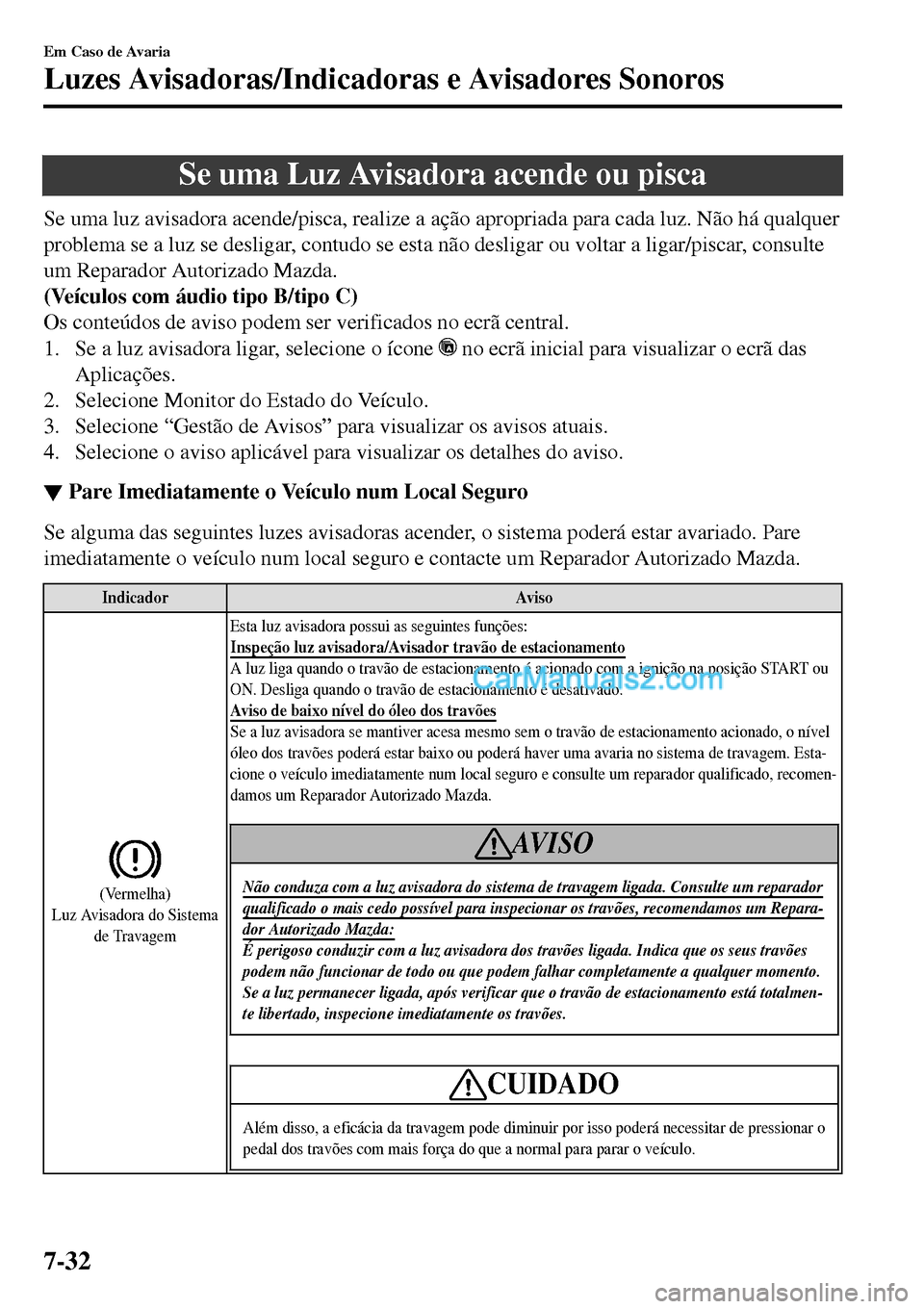

Se uma Luz Avisadora acende ou pisca
Se uma luz avisadora acende/pisca, realize a ação apropriada para cada luz. Não há qualquer
problema se a luz se desligar, contudo se esta não desligar ou voltar a ligar/piscar, consulte
um Reparador Autorizado Mazda.
(Veículos com áudio tipo B/tipo C)
Os conteúdos de aviso podem ser verificados no ecrã central.
1. Se a luz avisadora ligar, selecione o ícone
no ecrã inicial para visualizar o ecrã das
Aplicações.
2. Selecione Monitor do Estado do Veículo.
3. Selecione “Gestão de Avisos” para visualizar os avisos atuais.
4. Selecione o aviso aplicável para visualizar os detalhes do aviso.
▼▼Pare Imediatamente o Veículo num Local Seguro
Se alguma das seguintes luzes avisadoras acender, o sistema poderá estar avariado. Pare
imediatamente o veículo num local seguro e contacte um Reparador Autorizado Mazda.
Indicador Aviso
(Vermelha)
Luz Avisadora do Sistema
de TravagemEsta luz avisadora possui as seguintes funções:
Inspeção luz avisadora/Avisador travão de estacionamento
A luz liga quando o travão de estacionamento é acionado com a ignição na posição START ou
ON. Desliga quando o travão de estacionamento é desativado.
Aviso de baixo nível do óleo dos travões
Se a luz avisadora se mantiver acesa mesmo sem o travão de estacionamento acionado, o nível
óleo dos travões poderá estar baixo ou poderá haver uma avaria no sistema de travagem. Esta-
cione o veículo imediatamente num local seguro e consulte um reparador qualificado, recomen-
damos um Reparador Autorizado Mazda.
AV I S O
Não conduza com a luz avisadora do sistema de travagem ligada. Consulte um reparadorqualificado o mais cedo possível para inspecionar os travões, recomendamos um Repara-dor Autorizado Mazda:É perigoso conduzir com a luz avisadora dos travões ligada. Indica que os seus travões
podem não funcionar de todo ou que podem falhar completamente a qualquer momento.
Se a luz permanecer ligada, após verificar que o travão de estacionamento está totalmen-
te libertado, inspecione imediatamente os travões.
CUIDADO
Além disso, a eficácia da travagem pode diminuir por isso poderá necessitar de pressionar o
pedal dos travões com mais força do que a normal para parar o veículo.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
7-32

Indicador Aviso
Aviso do Sistema de Distri-
buição Eletrónica da Força
de TravagemSe a unidade de controlo do sistema de distribuição eletrónica da força de travagem detetar que
algum componente não está a funcionar nas melhores condições, pode ativar simultaneamente a
luz avisadora do ABS e do sistema de travagem. Provavelmente, a avaria estará relacionada
com o sistema de distribuição eletrónica da força de travagem.
AV I S O
Não conduza com as luzes avisadoras do sistema de travagem e do ABS ligadas. Soliciteo reboque do veículo e dirija-se a um reparador qualificado para inspecionar os travõeso mais cedo possível, recomendamos um Reparador Autorizado Mazda:É perigoso conduzir com as luzes avisadoras do sistema de travagem e do ABS ligadas
em simultâneo.
Quando ambas as luzes estão ligadas, as rodas traseiras podem bloquear mais rapida-
mente que o habitual numa paragem de emergência.
Luz Avisadora/Indicação
de Aviso do Sistema de
CargaSe a luz ligar com o veículo em andamento, significa que existe uma avaria no alternador ou no
sistema de carga da bateria.
Conduza o veículo para o lado da estrada e, estacione em segurança afastado da via de circula-
ção. Consulte um reparador qualificado, recomendamos um Reparador Autorizado Mazda.
CUIDADO
Não conduza com a luz avisadora do sistema de carga da bateria ligada pois o motor poderá
desligar inesperadamente.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
7-33

Indicador Aviso
Luz Avisadora do Óleo do
MotorEsta luz avisadora indica que a pressão do óleo do motor é baixa.
CUIDADO
Não mantenha o motor ligado se a pressão do óleo for baixa. Caso contrário, poderá resul-
tar em graves danos no motor.
Se a luz ligar ou se a indicação de aviso for indicada durante a condução:
1. Conduza o veículo para o lado da estrada e estacione em segurança numa superfície hori-
zontal afastado da via de circulação.
2. Desligue o motor e espere 5 minutos para o óleo drenar de volta para o cárter.
3. Inspecione o nível do óleo do motor 6-21. Se for baixo, adicione a quantidade apropriada
de óleo do motor tendo atenção para não adicionar demasiado óleo.
CUIDADO
Não mantenha o motor ligado se o nível de óleo for baixo. Caso contrário, poderá resultar
em graves danos no motor.
4. Ligue o motor e verifique a luz avisadora.

Se a luz permanecer ligada mesmo depois do nível de óleo estar normal ou depois de acrescen-
tar óleo, desligue imediatamente o motor e solicite o reboque do seu veículo e dirija-se a um
reparador qualificado, recomendamos um Reparador Autorizado Mazda.
(Vermelha)
Luz Avisadora/Indicação
de Aviso de Temperatura
Elevada do Líquido de Ar-
refecimento do MotorA luz pisca quando a temperatura do líquido de arrefecimento do motor for extremamente ele-
vada e liga permanentemente quando a temperatura do líquido de arrefecimento do motor au-
mentar ainda mais.
Procedimento
Luz a piscar
Conduza cuidadosamente para reduzir a carga do motor até encontrar um local seguro para pa-
rar o veículo e permita que o motor arrefeça.
Luz ligada permanentemente
A luz ligada permanentemente significa a possibilidade de sobreaquecimento. Estacione ime-
diatamente o veículo num local seguro e desligue o motor.
Consulte Sobreaquecimento 7-25.
CUIDADO
Não conduza o veículo com a luz avisadora de temperatura elevada do líquido de arrefeci-
mento do motor ligada. Caso contrário poderá danificar o motor.
Em Caso de Avaria
Luzes Avisadoras/Indicadoras e Avisadores Sonoros
7-34
