Page 249 of 615

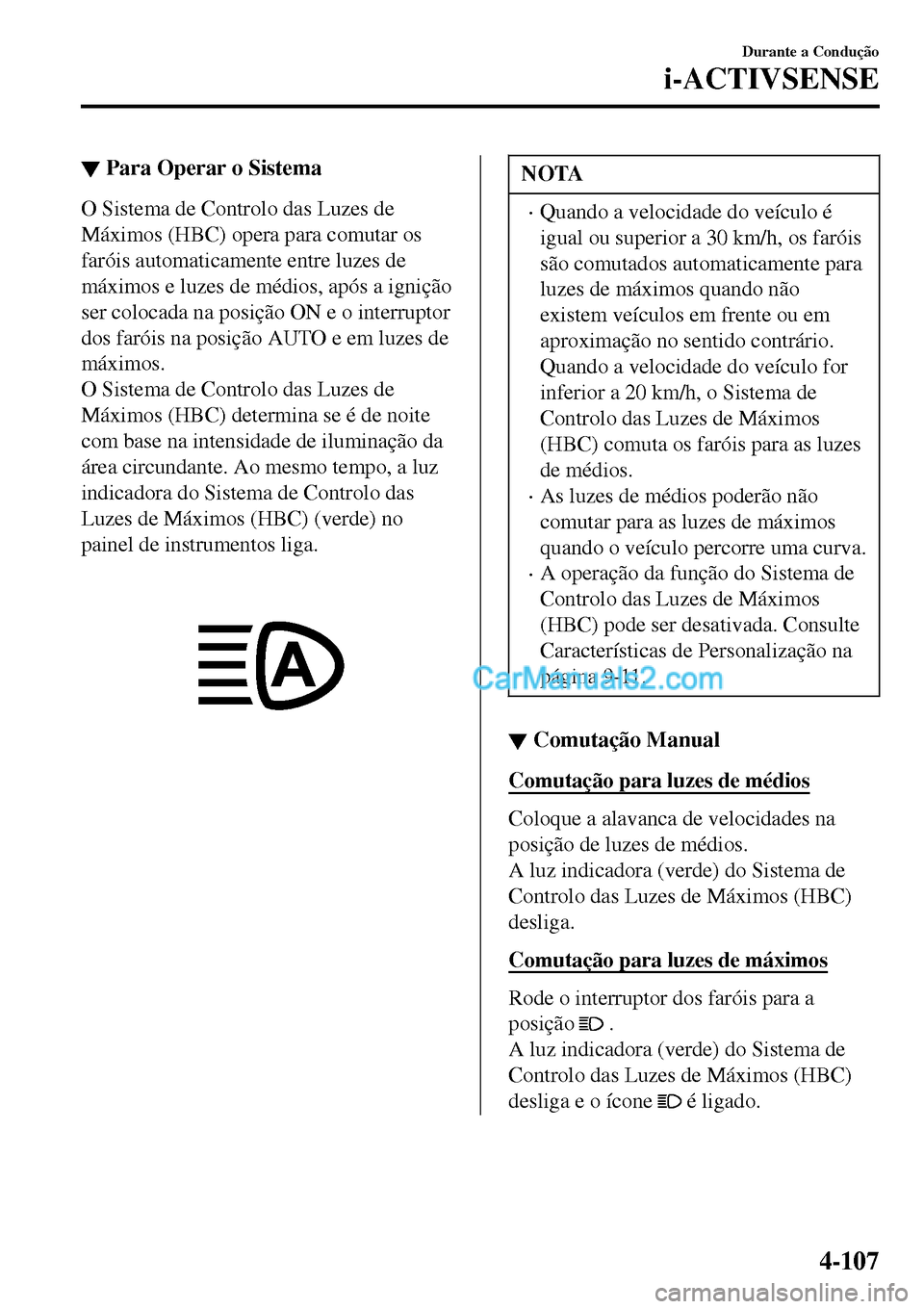

▼Para Operar o Sistema
O Sistema de Controlo das Luzes de
Máximos (HBC) opera para comutar os
faróis automaticamente entre luzes de
máximos e luzes de médios, após a ignição
ser colocada na posição ON e o interruptor
dos faróis na posição AUTO e em luzes de
máximos.
O Sistema de Controlo das Luzes de
Máximos (HBC) determina se é de noite
com base na intensidade de iluminação da
área circundante. Ao mesmo tempo, a luz
indicadora do Sistema de Controlo das
Luzes de Máximos (HBC) (verde) no
painel de instrumentos liga.
NOTA
•Quando a velocidade do veículo é
igual ou superior a 30 km/h, os faróis
são comutados automaticamente para
luzes de máximos quando não
existem veículos em frente ou em
aproximação no sentido contrário.
Quando a velocidade do veículo for
inferior a 20 km/h, o Sistema de
Controlo das Luzes de Máximos
(HBC) comuta os faróis para as luzes
de médios.
•As luzes de médios poderão não
comutar para as luzes de máximos
quando o veículo percorre uma curva.
•A operação da função do Sistema de
Controlo das Luzes de Máximos
(HBC) pode ser desativada. Consulte
Características de Personalização na
página 9-11.
▼▼Comutação Manual
Comutação para luzes de médios
Coloque a alavanca de velocidades na
posição de luzes de médios.
A luz indicadora (verde) do Sistema de
Controlo das Luzes de Máximos (HBC)
desliga.
Comutação para luzes de máximos
Rode o interruptor dos faróis para a
posição
.
A luz indicadora (verde) do Sistema de
Controlo das Luzes de Máximos (HBC)
desliga e o ícone
é ligado.
Durante a Condução
i-ACTIVSENSE
4-107
Page 250 of 615

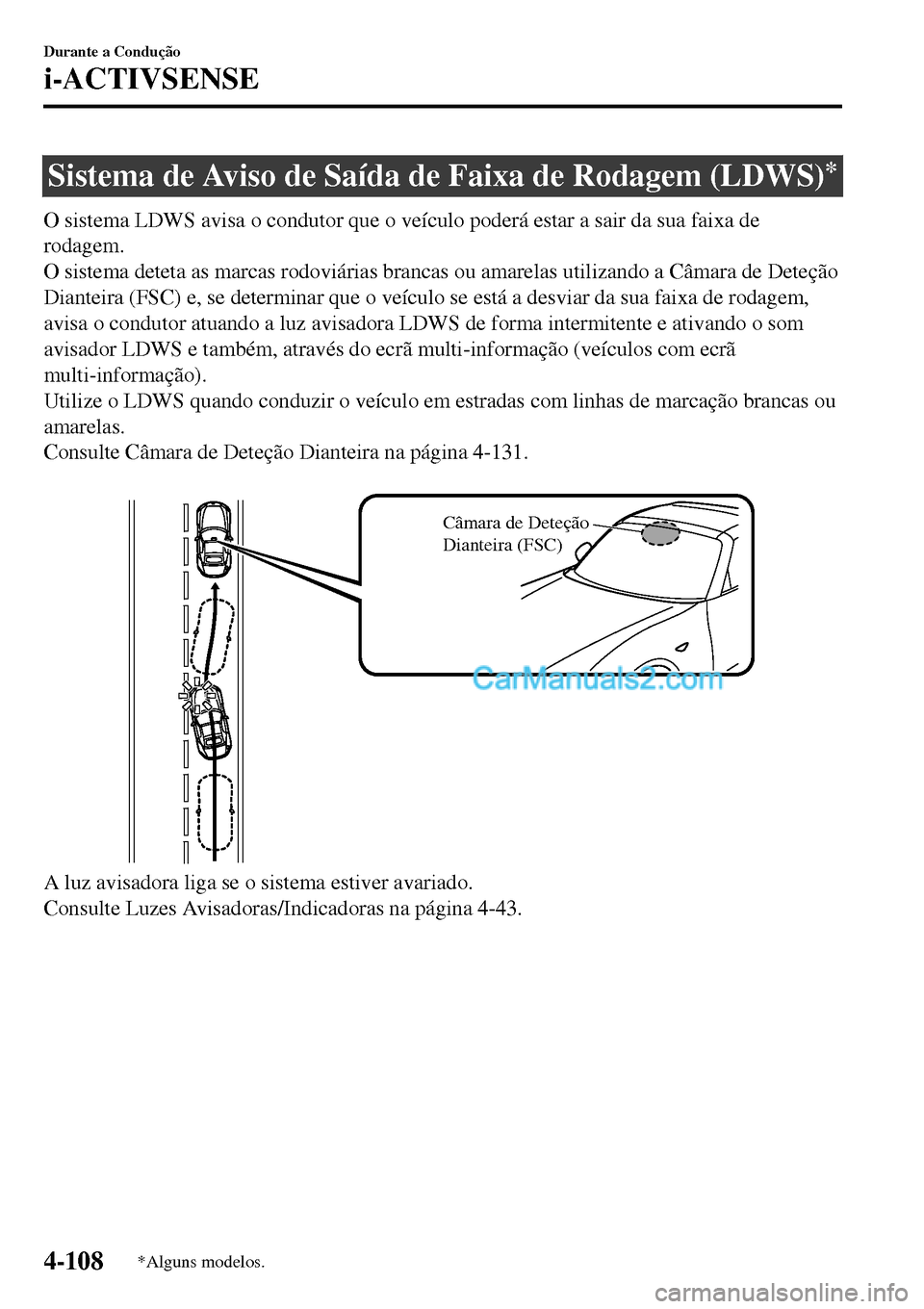

Sistema de Aviso de Saída de Faixa de Rodagem (LDWS)*
O sistema LDWS avisa o condutor que o veículo poderá estar a sair da sua faixa de
rodagem.
O sistema deteta as marcas rodoviárias brancas ou amarelas utilizando a Câmara de Deteção
Dianteira (FSC) e, se determinar que o veículo se está a desviar da sua faixa de rodagem,
avisa o condutor atuando a luz avisadora LDWS de forma intermitente e ativando o som
avisador LDWS e também, através do ecrã multi-informação (veículos com ecrã
multi-informação).
Utilize o LDWS quando conduzir o veículo em estradas com linhas de marcação brancas ou
amarelas.
Consulte Câmara de Deteção Dianteira na página 4-131.
Câmara de Deteção
Dianteira (FSC)
A luz avisadora liga se o sistema estiver avariado.
Consulte Luzes Avisadoras/Indicadoras na página 4-43.
Durante a Condução
i-ACTIVSENSE
4-108*Alguns modelos.
Page 251 of 615

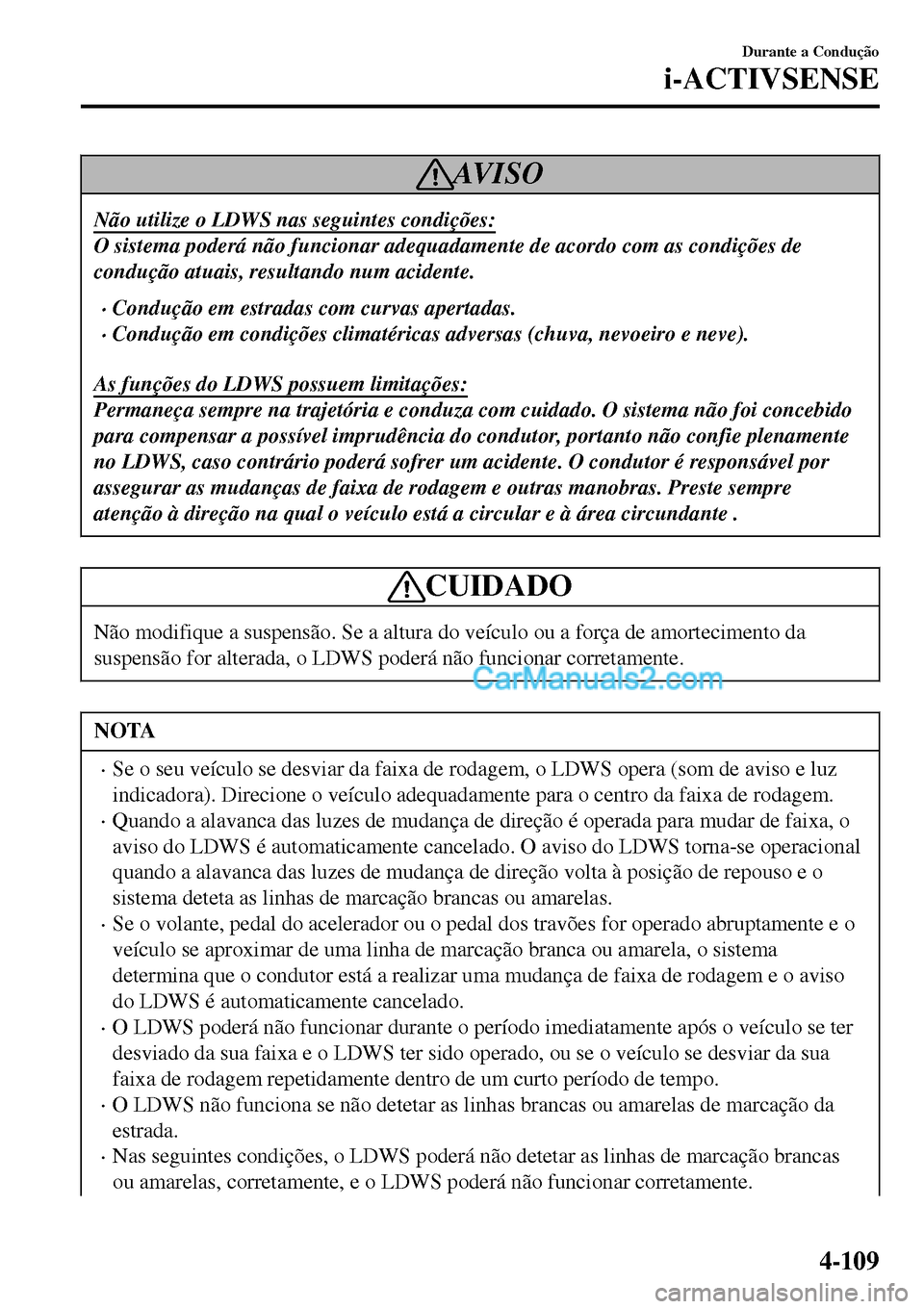

AV I S O
Não utilize o LDWS nas seguintes condições:
O sistema poderá não funcionar adequadamente de acordo com as condições de
condução atuais, resultando num acidente.
•Condu
Page 252 of 615

•Se um objeto colocado no painel de instrumentos for refletido no para-brisas e
captado pela câmara.
•Se for colocada uma elevada carga no compartimento de bagagens e o veículo estiver
inclinado.
•A pressão dos pneus não está ajustada à pressão especificada.
•Quando o veículo é conduzido num ramal para entrar ou sair de uma área de
repouso, ou numa portagem de uma auto-estrada.
•As linhas de marcação brancas ou amarelas são menos visíveis devido à sujidade ou
lascamento da pintura.
•O veículo que se encontra à sua frente circula em cima de uma linha de marcação
branca ou amarela e a linha é menos visível.
•Uma linha de marcação branca ou amarela é menos visível devido às condições
climatéricas adversas (chuva, nevoeiro ou neve).
•O veículo é conduzido numa faixa temporária ou secção com uma faixa interdita ao
trânsito devido a obras.
•É captada na estrada uma linha de marcação pouco esclarecedora como, por
exemplo, uma linha temporária devido a obras, causada por sombra, neve solta ou
rasgos preenchidos com água.
•A intensidade de luz ambiente varia subitamente quando entra ou sai de um túnel.
•A iluminação fornecida pelos faróis é enfraquecida devido a sujidade ou ao desvio
do eixo ótico.
•O para-brisas está sujo ou embaciado.
•É refletida luz da superfície da estrada.
•A superfície da estrada está molhada e brilhante após a queda de chuva, ou existem
poças na estrada.
•A sombra de um rail de proteção paralelo com a linha de marcação branca ou
amarela está projetada na estrada.
•A faixa de rodagem é excessivamente estreita ou larga.
•A estrada é excessivamente irregular.
•O veículo é agitado após passar por uma lomba.
•Existem duas ou mais linhas de marcação adjacentes brancas ou amarelas.
•Existem várias marcas ou linhas de marcação na estrada de várias formas junto a
uma intersecção.
Durante a Condução
i-ACTIVSENSE
4-110
Page 253 of 615

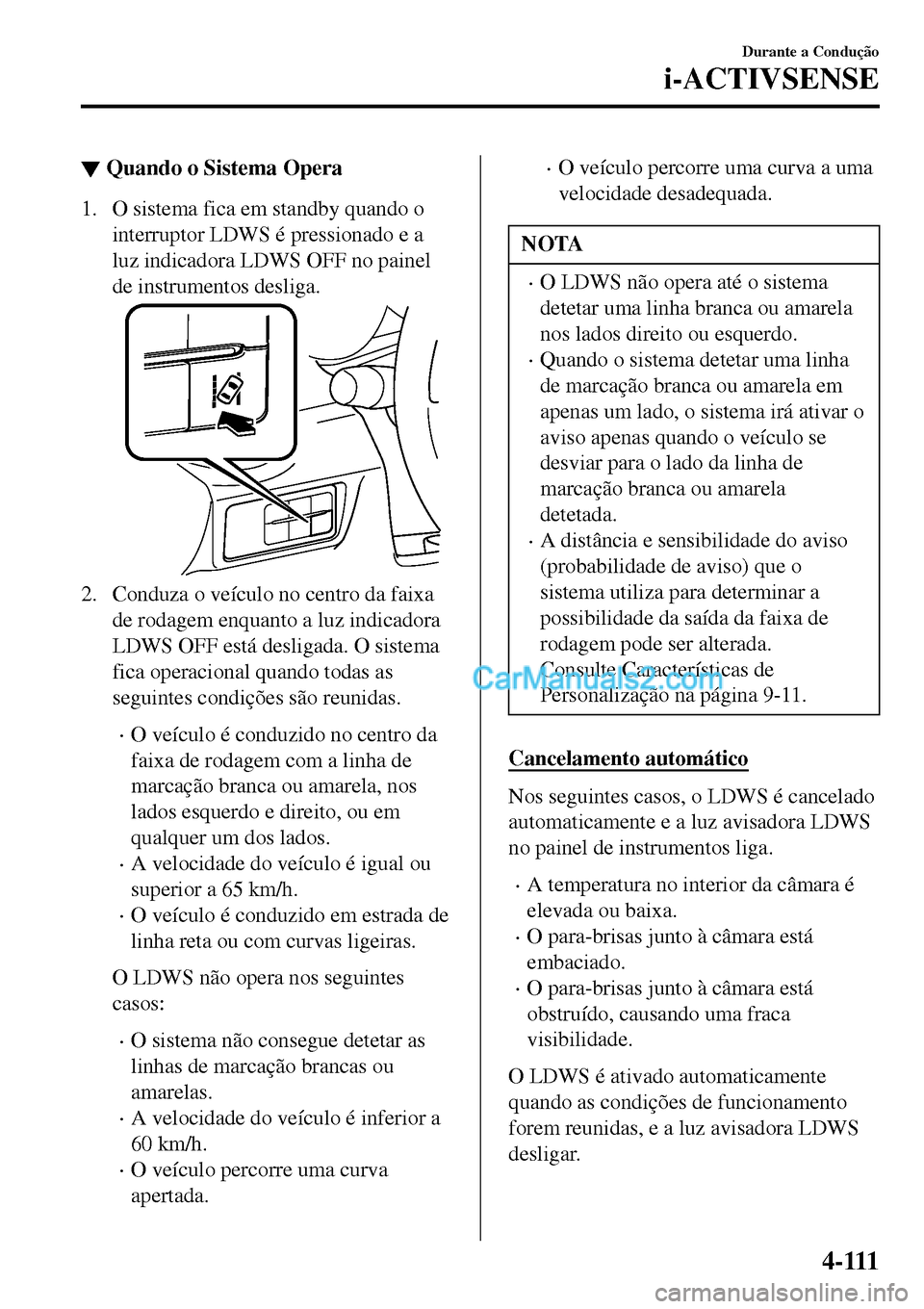

▼Quando o Sistema Opera
1. O sistema fica em standby quando o
interruptor LDWS é pressionado e a
luz indicadora LDWS OFF no painel
de instrumentos desliga.
2. Conduza o veículo no centro da faixa
de rodagem enquanto a luz indicadora
LDWS OFF está desligada. O sistema
fica operacional quando todas as
seguintes condições são reunidas.
•O veículo é conduzido no centro da
faixa de rodagem com a linha de
marcação branca ou amarela, nos
lados esquerdo e direito, ou em
qualquer um dos lados.
•A velocidade do veículo é igual ou
superior a 65 km/h.
•O veículo é conduzido em estrada de
linha reta ou com curvas ligeiras.
O LDWS não opera nos seguintes
casos:
•O sistema não consegue detetar as
linhas de marcação brancas ou
amarelas.
•A velocidade do veículo é inferior a
60 km/h.
•O veículo percorre uma curva
apertada.
•O veículo percorre uma curva a uma
velocidade desadequada.
NOTA
•O LDWS não opera até o sistema
detetar uma linha branca ou amarela
nos lados direito ou esquerdo.
•Quando o sistema detetar uma linha
de marcação branca ou amarela em
apenas um lado, o sistema irá ativar o
aviso apenas quando o veículo se
desviar para o lado da linha de
marcação branca ou amarela
detetada.
•A distância e sensibilidade do aviso
(probabilidade de aviso) que o
sistema utiliza para determinar a
possibilidade da saída da faixa de
rodagem pode ser alterada.
Consulte Características de
Personalização na página 9-11.
Cancelamento automático
Nos seguintes casos, o LDWS é cancelado
automaticamente e a luz avisadora LDWS
no painel de instrumentos liga.
•A temperatura no interior da câmara é
elevada ou baixa.
•O para-brisas junto à câmara está
embaciado.
•O para-brisas junto à câmara está
obstruído, causando uma fraca
visibilidade.
O LDWS é ativado automaticamente
quando as condições de funcionamento
forem reunidas, e a luz avisadora LDWS
desligar.
Durante a Condução
i-ACTIVSENSE
4 - 111
Page 254 of 615

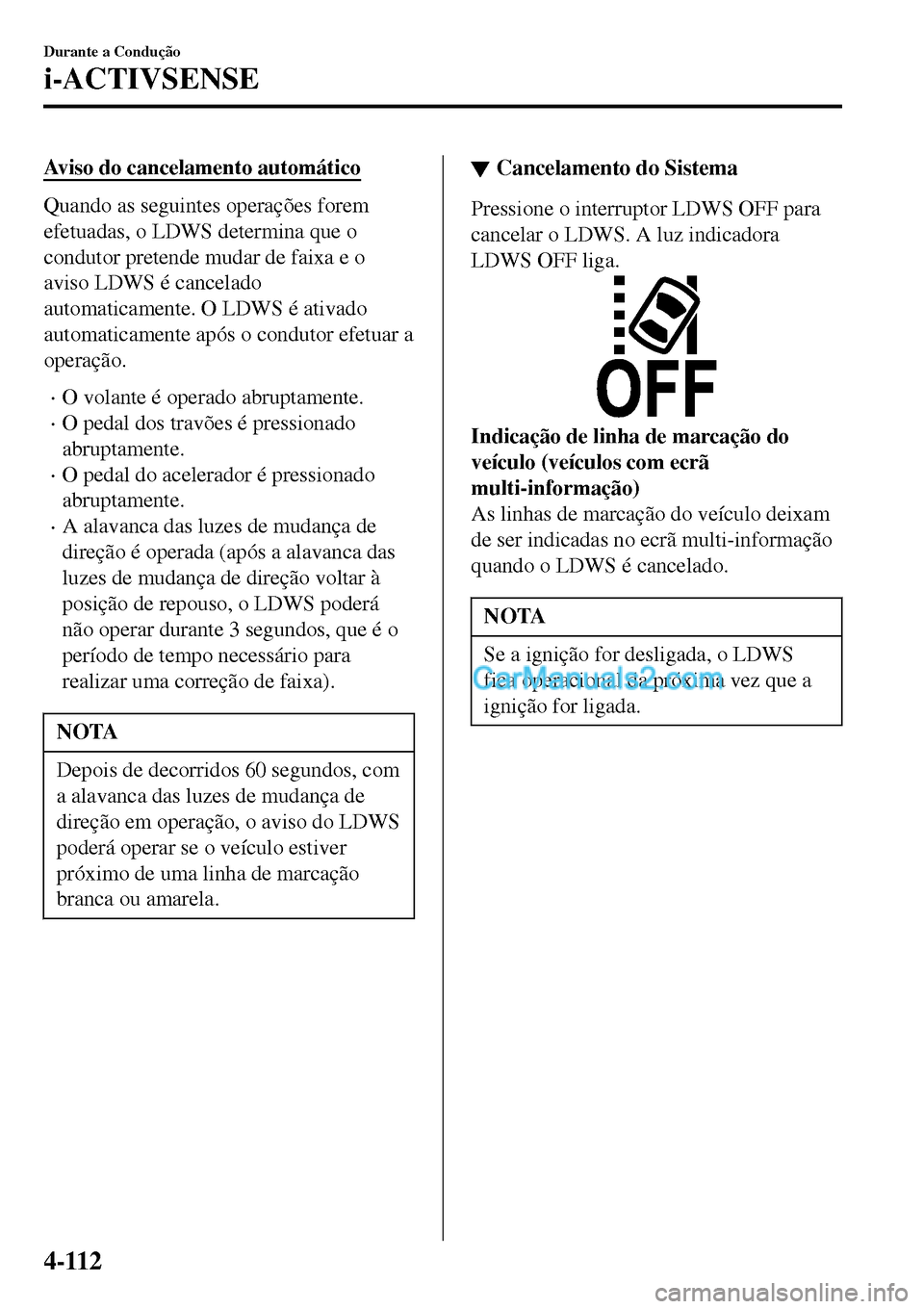

Aviso do cancelamento automático
Quando as seguintes operações forem
efetuadas, o LDWS determina que o
condutor pretende mudar de faixa e o
aviso LDWS é cancelado
automaticamente. O LDWS é ativado
automaticamente após o condutor efetuar a
operação.
•O volante é operado abruptamente.
•O pedal dos travões é pressionado
abruptamente.
•O pedal do acelerador é pressionado
abruptamente.
•A alavanca das luzes de mudança de
direção é operada (após a alavanca das
luzes de mudança de direção voltar à
posição de repouso, o LDWS poderá
não operar durante 3 segundos, que é o
período de tempo necessário para
realizar uma correção de faixa).
NOTA
Depois de decorridos 60 segundos, com
a alavanca das luzes de mudança de
direção em operação, o aviso do LDWS
poderá operar se o veículo estiver
próximo de uma linha de marcação
branca ou amarela.
▼Cancelamento do Sistema
Pressione o interruptor LDWS OFF para
cancelar o LDWS. A luz indicadora
LDWS OFF liga.
Indicação de linha de marcação do
veículo (veículos com ecrã
multi-informação)
As linhas de marcação do veículo deixam
de ser indicadas no ecrã multi-informação
quando o LDWS é cancelado.
NOTA
Se a ignição for desligada, o LDWS
fica operacional da próxima vez que a
ignição for ligada.
Durante a Condução
i-ACTIVSENSE
4-112
Page 255 of 615

▼Aviso de Saída de Faixa de Rodagem
Se o sistema determinar que existe a
possibilidade de sair da faixa de rodagem,
o avisador LDWS é ativado e a luz
avisadora LDWS pisca. Opere o volante
adequadamente e conduza o veículo para o
centro da faixa de rodagem.
Para veículos equipados com ecrã
multi-informação e ecrã de condução
ativa, a cor da linha de marcação, na
direção para a qual o sistema determinou
que o veículo se pode estar a desviar, é
alterada de branco para amber e a linha de
marcação do veículo pisca.
Indicação no ecrã
NOTA
•Se o avisador do LDWS for definido
para uma audição máxima
*1, será
ouvido a partir de um altifalante do
sistema de áudio do veículo, no lado
em que o sistema determinou que o
veículo se desviou da faixa de
rodagem.
•Poderá ser difícil ouvir o avisador de
LDWS dependendo das condições
circundantes, tal como ruído exterior.
•O volume do som de aviso do LDWS
pode ser alterado.
Consulte Características de
Personalização na página 9-11.
•O tipo de som de aviso (audição
máxima
*1/beep) no LDWS pode ser
alterado.
Consulte Características de
Personalização na página 9-11.
*1 Uma banda sonora, é uma série de
relevos na superfície da estrada
posicionados em intervalos
específicos, e quando os pneus do
veículo passam por cima dos
relevos, é produzido um som que
alerta o condutor que o veículo se
está a desviar da faixa de rodagem.
O som de aviso é a reprodução do
som que ocorre quando os pneus do
veículo passam por cima de uma
banda sonora.
Ruído
Entalhe
Durante a Condução
i-ACTIVSENSE
4-113
Page 256 of 615

Sistema de Monitorização do Ângulo Morto (BSM)*
A Monitorização do Ângulo Morto (BSM) foi concebido para auxiliar o condutor na
verificação da zona na traseira do veículo em ambos os lados durante a mudança de faixa,
alertando o condutor para a presença de veículos próximos da traseira do seu veículo na
faixa adjacente.
O sistema de Monitorização do Ângulo Morto (BSM) deteta veículos que se aproximem a
partir da traseira, enquanto conduz na direção em frente, a uma velocidade igual ou superior
a 30 km/h e liga as luzes avisadoras do sistema de Monitorização do Ângulo Morto (BSM)
equipadas nos espelhos retrovisores exteriores consoante as condições. Se a alavanca das
luzes de mudança de direção for operada para sinalizar uma mudança de faixa para a direção
na qual a luz avisadora do sistema de Monitorização do Ângulo Morto (BSM) está ligada, o
sistema avisa o condutor de um veículo na área de deteção piscando a luz avisadora do
sistema de Monitorização do Ângulo Morto (BSM) e ativando um som de aviso.
A área de deteção neste sistema cobre as faixas de rodagem em ambos os lados do veículo e
da parte traseira das portas até cerca de 50 m atrás do veículo.
Áreas de deteção O seu veículo
AV I S O
Verifique sempre área circundante visualmente antes de efetuar a mudança de faixa:
O sistema foi concebido apenas para assisti-lo na verificação da existência de veículos
na sua traseira ao mudar de faixa. Devido às várias limitações no funcionamento do
sistema, a luz avisadora da Monitorização do Ângulo Morto (BSM) poderá não piscar
ou poderá ser atrasada, mesmo que outro veículo esteja presente numa faixa
adjacente. Verifique sempre a traseira.
Durante a Condução
i-ACTIVSENSE
4-114*Alguns modelos.
