Page 169 of 615

Quando o conta-quilómetros parcial A é
selecionado, será visualizado TRIP A.
Quando o conta-quilómetros parcial B é
selecionado, será visualizado TRIP B.
O conta-quilómetros parcial regista a
distância total que o veículo percorreu até
ser novamente colocado a zeros. Volte a
colocá-lo em “0,0”, pressionando e
segurando o seletor durante um segundo
ou mais. Utilize este conta-quilómetros
parcial para medir as viagens realizadas e
para controlar o consumo de combustível.
NOTA
•(Veículos com áudio tipo B/tipo C)
Se os dados sobre o consumo de
combustível são colocados a zero
utilizando o ecrã de consumo de
combustível, ou o conta-quilómetros
parcial A é colocado a zero utilizando
o conta-quilómetros parcial quando a
função que sincroniza o ecrã de
consumo de combustível e o
conta-quilómetros parcial está ligada,
os dados sobre o consumo de
combustível e o conta-quilómetros
parcial A são colocados, em
simultâneo, a zero.
Consulte o Ecrã de Economia de
Combustível na página 4-95.
•Apenas os conta-quilómetros parciais
registam os décimos de quilómetros.
•O registo dos conta-quilómetros
parciais serão apagados quando:
•A alimentação for interrompida
(fusível queimado ou bateria
desligada).
•O veículo tiver percorrido uma
distância superior a 9999,9 km.
▼Conta-Rotações
O conta-rotações indica o regime do motor
em milhares de rotações por minuto (rpm).
CUIDADO
Não acelere o motor com o ponteiro do
conta-rotações na ZONA
VERMELHA.
Tal poderá causar sérios danos no
motor.
*1A gama varia conforme o tipo de
indicador. *
1Zona de segurança
limite
*1Zona
vermelha
NOTA
Se o ponteiro do conta-rotações entrar
na ZONA DE SEGURANÇA LIMITE,
isto significa que o condutor deve
colocar uma velocidade superior para
evitar entrar na ZONA VERMELHA.
Durante a Condução
Painel de Instrumentos e Indicadores
4-27
Page 170 of 615

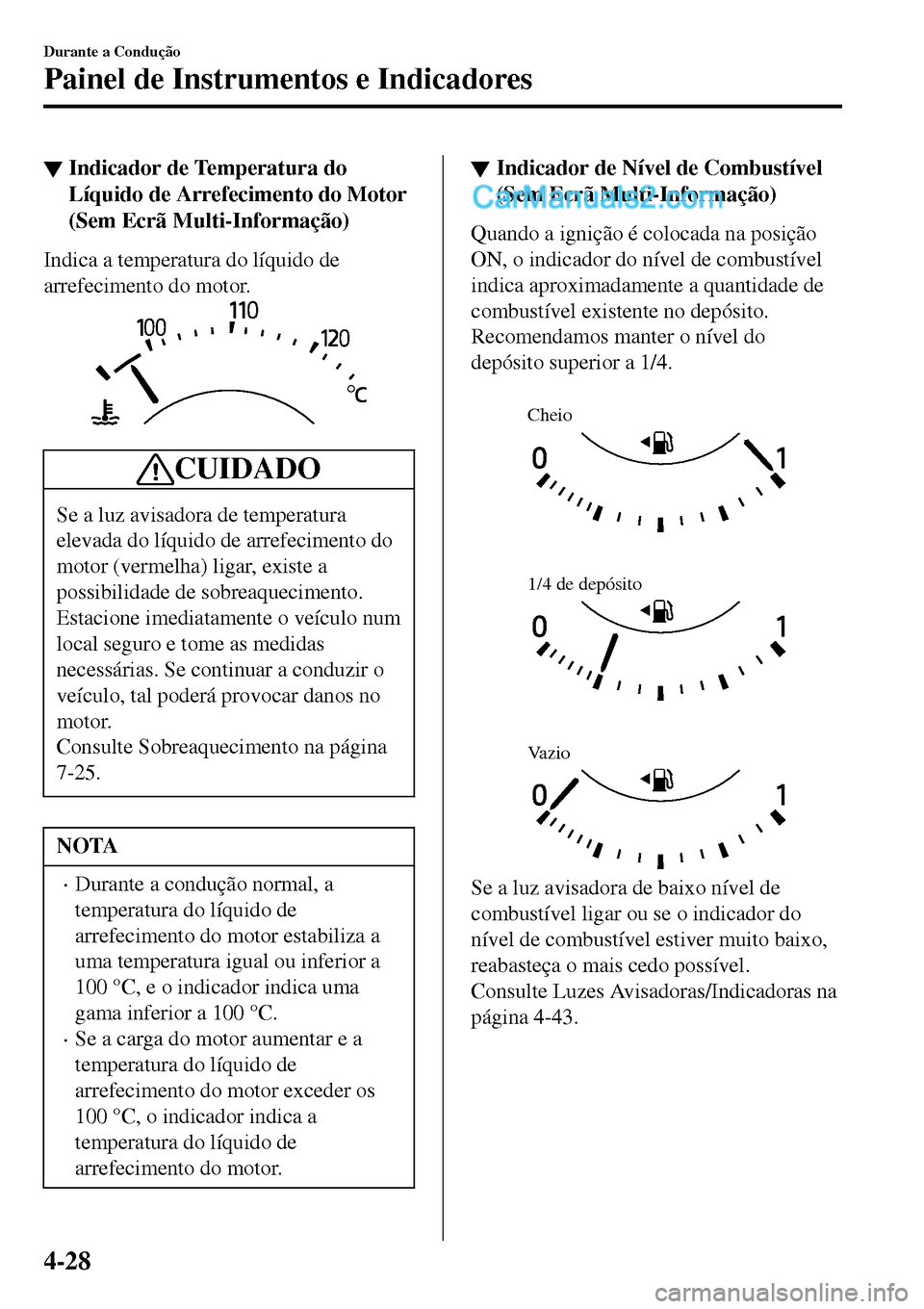

▼Indicador de Temperatura do
Líquido de Arrefecimento do Motor
(Sem Ecrã Multi-Informação)
Indica a temperatura do líquido de
arrefecimento do motor.
CUIDADO
Se a luz avisadora de temperatura
elevada do líquido de arrefecimento do
motor (vermelha) ligar, existe a
possibilidade de sobreaquecimento.
Estacione imediatamente o veículo num
local seguro e tome as medidas
necessárias. Se continuar a conduzir o
veículo, tal poderá provocar danos no
motor.
Consulte Sobreaquecimento na página
7-25.
NOTA
•Durante a condução normal, a
temperatura do líquido de
arrefecimento do motor estabiliza a
uma temperatura igual ou inferior a
100 °C, e o indicador indica uma
gama inferior a 100 °C.
•Se a carga do motor aumentar e a
temperatura do líquido de
arrefecimento do motor exceder os
100 °C, o indicador indica a
temperatura do líquido de
arrefecimento do motor.
▼Indicador de Nível de Combustível
(Sem Ecrã Multi-Informação)
Quando a ignição é colocada na posição
ON, o indicador do nível de combustível
indica aproximadamente a quantidade de
combustível existente no depósito.
Recomendamos manter o nível do
depósito superior a 1/4.
Cheio
1/4 de depósito
Vazio
Se a luz avisadora de baixo nível de
combustível ligar ou se o indicador do
nível de combustível estiver muito baixo,
reabasteça o mais cedo possível.
Consulte Luzes Avisadoras/Indicadoras na
página 4-43.
Durante a Condução
Painel de Instrumentos e Indicadores
4-28
Page 171 of 615

NOTA
•Após o reabastecimento poderá ser
necessário algum tempo até o
indicador estabilizar.
Adicionalmente, o indicador poderá
variar ao efetuar uma curva ou um
declive pois o combustível move-se
no interior do depósito.
•O ecrã que indica um quarto ou
menos de combustível existente
possui mais segmentos para
visualizar o nível do combustível
existente com maior detalhe.
•A direção da seta () indica que a
tampa do depósito de combustível
encontra-se no lado esquerdo do
veículo.
▼▼Iluminação do Painel de
Instrumentos
Quando as luzes de presença são ligadas
com a ignição na posição ON, a
intensidade de iluminação do painel de
instrumentos diminui.
NOTA
Quando as luzes de presença são
ligadas, a luz indicadora das luzes de
presença no painel de instrumentos
liga.
Consulte Faróis na página 4-65.
A intensidade de iluminação do painel de
instrumentos pode ser ajustada através da
rotação do manípulo.
•A intensidade de iluminação diminui
rodando o manípulo para a esquerda.
Será emitido um som beep quando rodar
o manípulo para a posição máxima de
redução da intensidade de iluminação.
•A intensidade de iluminação aumenta
rodando o manípulo para a direita.
Escuro
Claro
Cancelar a redução de intensidade de
iluminação
A redução da intensidade de iluminação
pode ser cancelada rodando o manípulo de
iluminação do painel de instrumentos para
a direita até ser ouvido um som de aviso,
enquanto a luz do painel de instrumentos é
reduzida com o interruptor da ignição em
ON. Se a visibilidade do painel de
instrumentos for reduzida devido ao brilho
da intensidade de iluminação envolvente,
cancele a redução de intensidade de
iluminação.
NOTA
•Quando a redução de intensidade de
iluminação for cancelada, a
intensidade de iluminação do painel
de instrumentos não pode ser
diminuída mesmo que as luzes de
presença estejam ligadas.
Durante a Condução
Painel de Instrumentos e Indicadores
4-29
Page 172 of 615

•Quando a redução de intensidade de
iluminação for cancelada, o visor no
ecrã central comuta para indicação
constante do ecrã diurno.
▼Indicador da Temperatura Exterior
(Sem Ecrã Multi-Informação)
Quando a ignição é colocada na posição
ON, será visualizado o indicador da
temperatura ambiente.
NOTA
Nas seguintes condições, o indicador da
temperatura ambiente poderá indicar
um valor diferente da temperatura
ambiente real consoante as condições
circundantes ao veículo:
•Temperaturas significativamente
baixas ou elevadas.
•Variações súbitas da temperatura
ambiente.
•O veículo está estacionado.
•O veículo é conduzido a baixa
velocidade.
Alteração da Unidade de Temperatura
do Indicador da Temperatura Exterior
(Veículos com o Tipo B/C)
A unidade de temperatura exterior pode
ser comutada entre Celsius e Fahrenheit.
As configurações podem ser alteradas
operando o visor do ecrã central.
Consulte Características de Personalização
na página 9-11.
NOTA
Quando a unidade de temperatura
visualizada no indicador da temperatura
exterior for alterada, a unidade de
temperatura visualizada no indicador de
temperatura do líquido de
arrefecimento do motor é também
alterada.
Aviso da Temperatura Exterior*
Quando a temperatura exterior é baixa, a
indicação pisca e é ouvido um sinal sonoro
para avisar o condutor da possibilidade de
existência de gelo na estrada.
Se a temperatura exterior for inferior a
cerca de 4 °C, a indicação da temperatura
exterior e o símbolo
piscam durante dez
segundos, sendo ouvido um sinal sonoro
uma vez.
NOTA
Se a temperatura exterior for inferior
a -20 °C, o sinal sonoro não opera.
Contudo, o símbolo
é iluminado.
▼▼Indicador do Limitador de
Velocidade Regulável (Sem Ecrã
Multi-Informação)
*
O estado de configuração do limitador de
velocidade regulável é indicado.
Durante a Condução
Painel de Instrumentos e Indicadores
4-30*Alguns modelos.
Page 173 of 615

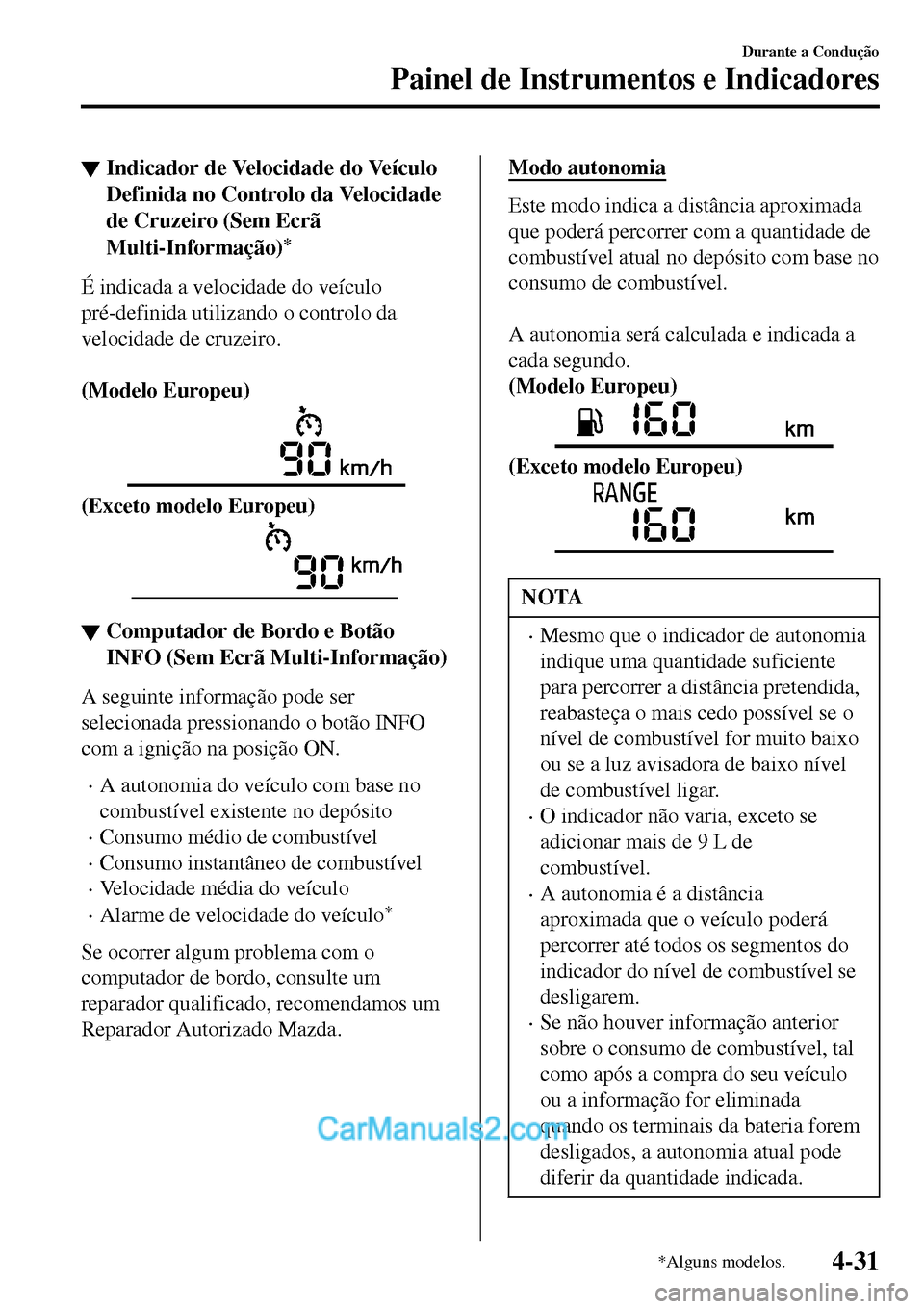

▼Indicador de Velocidade do Veículo
Definida no Controlo da Velocidade
de Cruzeiro (Sem Ecrã
Multi-Informação)
*
É indicada a velocidade do veículo
pré-definida utilizando o controlo da
velocidade de cruzeiro.
(Modelo Europeu)
(Exceto modelo Europeu)
▼Computador de Bordo e Bot
Page 174 of 615

Indicação do consumo médio de
combustível
Este modo indica o consumo médio de
combustível através do cálculo do
consumo total de combustível e da
distância total percorrida desde a compra
do veículo, desde que a bateria foi ligada
após ter sido desligada ou desde a
colocação dos dados a zero. O consumo
médio de combustível será calculado e
indicado em cada minuto.
(Modelo Europeu)
(Exceto modelo Europeu)
Para eliminar os dados indicados,
pressione o interruptor INFO durante mais
de 1,5 segundos.
Após pressionar o interruptor INFO, será
indicado - - - L/100 km durante cerca de 1
minuto antes do consumo de combustível
ser recalculado e indicado.
Indicação do consumo instantâneo de
combustível
Este modo indica o consumo instantâneo
de combustível através do cálculo da
quantidade de combustível consumida e da
distância percorrida.
O consumo instantâneo de combustível
será calculado e indicado a cada 2
segundos.
(Modelo Europeu)
(Exceto modelo Europeu)
Quando tiver reduzido a velocidade do
veículo para um valor igual a 5 km/h, será
indicado - - - L/100 km.
Indicação da velocidade média do
veículo
Este modo indica a velocidade média do
veículo, através do cálculo da distância
percorrida e do tempo decorrido desde a
última vez que os dados foram colocados a
zero ou que a bateria foi ligada.
A velocidade média do veículo será
calculada e indicada a cada 10 segundos.
(Modelo Europeu)
(Exceto modelo Europeu)
Para eliminar os dados indicados,
pressione o interruptor INFO durante mais
de 1,5 segundos. Após pressionar o
interruptor INFO, será indicado - - - km/h
durante cerca de 1 minuto antes da
velocidade do veículo ser recalculada e
indicada.
Durante a Condução
Painel de Instrumentos e Indicadores
4-32
Page 175 of 615

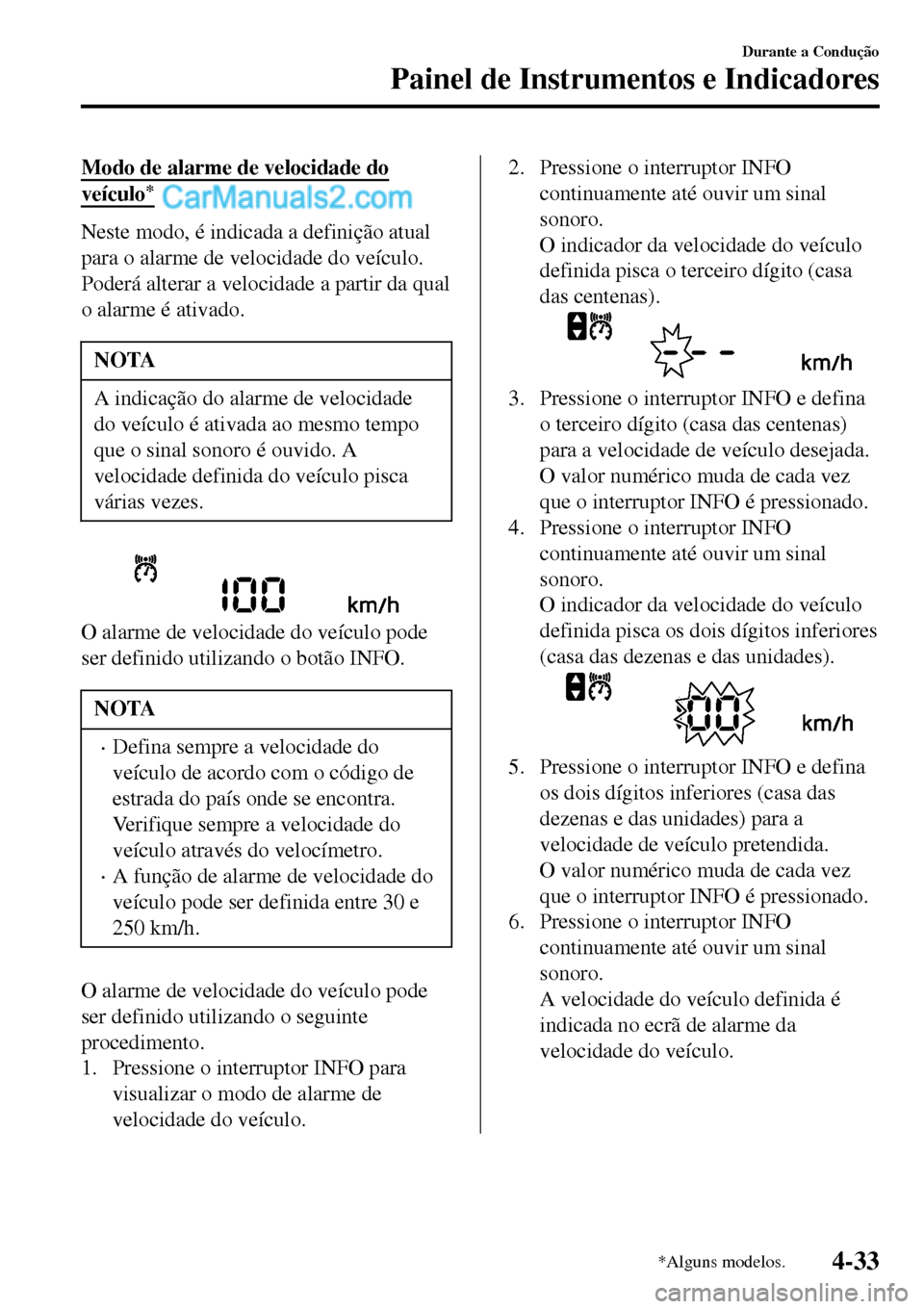

Modo de alarme de velocidade do
veículo*
Neste modo, é indicada a definição atual
para o alarme de velocidade do veículo.
Poderá alterar a velocidade a partir da qual
o alarme é ativado.
NOTA
A indicação do alarme de velocidade
do veículo é ativada ao mesmo tempo
que o sinal sonoro é ouvido. A
velocidade definida do veículo pisca
várias vezes.
O alarme de velocidade do veículo pode
ser definido utilizando o botão INFO.
NOTA
•Defina sempre a velocidade do
veículo de acordo com o código de
estrada do país onde se encontra.
Verifique sempre a velocidade do
veículo através do velocímetro.
•A função de alarme de velocidade do
veículo pode ser definida entre 30 e
250 km/h.
O alarme de velocidade do veículo pode
ser definido utilizando o seguinte
procedimento.
1. Pressione o interruptor INFO para
visualizar o modo de alarme de
velocidade do veículo.
2. Pressione o interruptor INFO
continuamente até ouvir um sinal
sonoro.
O indicador da velocidade do veículo
definida pisca o terceiro dígito (casa
das centenas).
3. Pressione o interruptor INFO e defina
o terceiro dígito (casa das centenas)
para a velocidade de veículo desejada.
O valor numérico muda de cada vez
que o interruptor INFO é pressionado.
4. Pressione o interruptor INFO
continuamente até ouvir um sinal
sonoro.
O indicador da velocidade do veículo
definida pisca os dois dígitos inferiores
(casa das dezenas e das unidades).
5. Pressione o interruptor INFO e defina
os dois dígitos inferiores (casa das
dezenas e das unidades) para a
velocidade de veículo pretendida.
O valor numérico muda de cada vez
que o interruptor INFO é pressionado.
6. Pressione o interruptor INFO
continuamente até ouvir um sinal
sonoro.
A velocidade do veículo definida é
indicada no ecrã de alarme da
velocidade do veículo.
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-33
Page 176 of 615

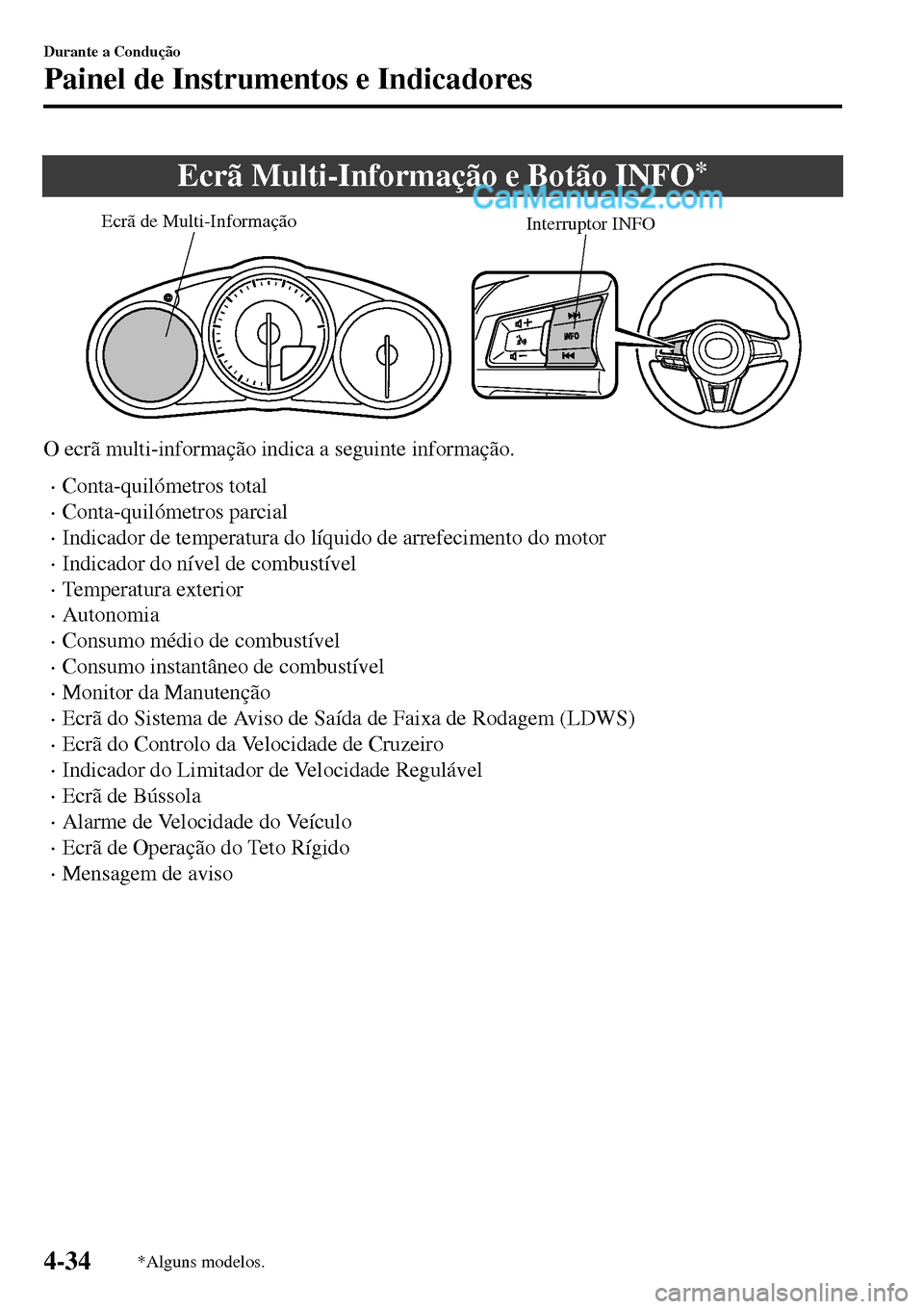

Ecrã Multi-Informação e Botão INFO*
Interruptor INFO Ecrã de Multi-Informação
O ecrã multi-informação indica a seguinte informação.
•Conta-quilómetros total
•Conta-quilómetros parcial
•Indicador de temperatura do líquido de arrefecimento do motor
•Indicador do nível de combustível
•Temperatura exterior
•Autonomia
•Consumo médio de combustível
•Consumo instantâneo de combustível
•Monitor da Manutenção
•Ecrã do Sistema de Aviso de Saída de Faixa de Rodagem (LDWS)
•Ecrã do Controlo da Velocidade de Cruzeiro
•Indicador do Limitador de Velocidade Regulável
•Ecrã de Bússola
•Alarme de Velocidade do Veículo
•Ecrã de Operação do Teto Rígido
•Mensagem de aviso
Durante a Condução
Painel de Instrumentos e Indicadores
4-34*Alguns modelos.
