2017 MAZDA MODEL MX-5 RF Manual do proprietário (in Portuguese)

O conteúdo do ecrã muda de cada vez que o interruptor INFO é pressionado.
Avaria no sistema
do veículo
TRIP
TRIP
Atraso de Manutenção
meses
Pressione o interruptor INFOPressione o interruptor INFO Pressione o interruptor INFOPressione o interruptor INFO
Pressione o interruptor INFO Indicador de
Temperatura do Líquido
de Arrefecimento do
Motor, Monitor da
Manutenção,
Temperatura Exterior,
Conta-Quilómetros
Total, Indicador do
Nível de CombustívelIndicador de
Temperatura do
Líquido de
Arrefecimento do
Motor, Bússola,
Autonomia,
Temperatura Exterior,
Conta-Quilómetros
Total, Indicador do
Nível de Combustível Mensagem de aviso,
Temperatura
Exterior,
Conta-Quilómetros
Total, Indicador do
Nível de
Combustível Indicador de
Temperatura do Líquido
de Arrefecimento do
Motor,
Conta-quilómetros
Parcial A, Consumo
Médio de Combustível,
Consumo Instantâneo de
Combustível,
Temperatura Exterior,
Conta-quilómetros Total,
Indicador do Nível de
Combustível
Indicador de Temperatura
do Líquido de
Arrefecimento do Motor,
Conta-quilómetros
Parcial B, Consumo
Médio de Combustível,
Consumo Instantâneo de
Combustível,
Temperatura Exterior,
Conta-quilómetros Total,
Indicador do Nível de
Combustível
*1
*2
*1: Indicado apenas quando ocorre um aviso.
*2: Indicado apenas durante a condução.
Durante a Condução
Painel de Instrumentos e Indicadores
4-35

▼Conta-Quilómetros,
Conta-Quilómetros Parcial e Seletor
do Conta-Quilómetros Parcial
O conta-quilómetros é constantemente
visualizado no ecrã quando a ignição é
ligada e o ecrã TRIP A ou TRIP B
(CONTA-QUILÓMETROS PARCIAL A
ou CONTA-QUILÓMETROS PARCIAL
B) pode ser visualizado utilizando o botão
INFO.

Pressione o
interruptor INFO
Interruptor INFO
Conta-quilómetros
parcial A,
Conta-quilómetros
total
Conta-quilómetros
parcial B,
Conta-quilómetros
totalTRIP
TRIP
Conta-quilómetros total
O conta-quilómetros total regista a
distância total percorrida pelo veículo.
Conta-quilómetros parcial
É indicada a distância de condução para
um intervalo. Podem ser medidos dois
tipos (TRIP A, TRIP B) de distância de
intervalo e o consumo médio de
combustível para cada um.
Por exemplo, o conta-quilómetros parcial
A pode registar a distância desde a origem,
enquanto que o conta-quilómetros parcial
B regista a distância a partir do ponto de
abastecimento do depósito de combustível.

Quando o conta-quilómetros parcial A é
selecionado, será visualizado TRIP A.
Quando o conta-quilómetros parcial B é
selecionado, será visualizado TRIP B.

O conta-quilómetros parcial e o consumo
médio de combustível podem ser repostos
a zero pressionando o botão INFO
durante, pelo menos, 1,5 segundos em
cada modo.
NOTA
•Apenas os conta-quilómetros parciais
registam os décimos de quilómetros.
•O registo dos conta-quilómetros
parciais serão apagados quando:
•A alimentação for interrompida
(fusível queimado ou bateria
desligada).
•O veículo tiver percorrido uma
distância superior a 1.999 km.
▼▼Indicador de Temperatura do
Líquido de Arrefecimento do Motor
Indica a temperatura do líquido de
arrefecimento do motor. O indicador a
azul indica que a temperatura do líquido
de arrefecimento do motor é baixa e o
indicador a vermelho indica que a
temperatura do líquido de arrefecimento
do motor é elevada e existe
sobreaquecimento.
Durante a Condução
Painel de Instrumentos e Indicadores
4-36

CUIDADO
Se a luz avisadora de temperatura
elevada do líquido de arrefecimento do
motor (vermelha) ligar, existe a
possibilidade de sobreaquecimento.
Estacione imediatamente o veículo num
local seguro e tome as medidas
necessárias. Se continuar a conduzir o
veículo, tal poderá provocar danos no
motor.
Consulte Sobreaquecimento na página
7-25.
NOTA
•A unidade de temperatura
(Centígrado/Fahrenheit) do indicador
do líquido de arrefecimento do motor
muda juntamente com a unidade de
temperatura do indicador da
temperatura exterior.
Consulte Características de
Personalização na página 9-11.
•Durante a condução normal, a
temperatura do líquido de
arrefecimento do motor estabiliza a
uma temperatura igual ou inferior a
100 °C, e o indicador indica uma
gama inferior a 100 °C.
•Se a carga do motor aumentar e a
temperatura do líquido de
arrefecimento do motor exceder os
100 °C, o indicador indica a
temperatura do líquido de
arrefecimento do motor.

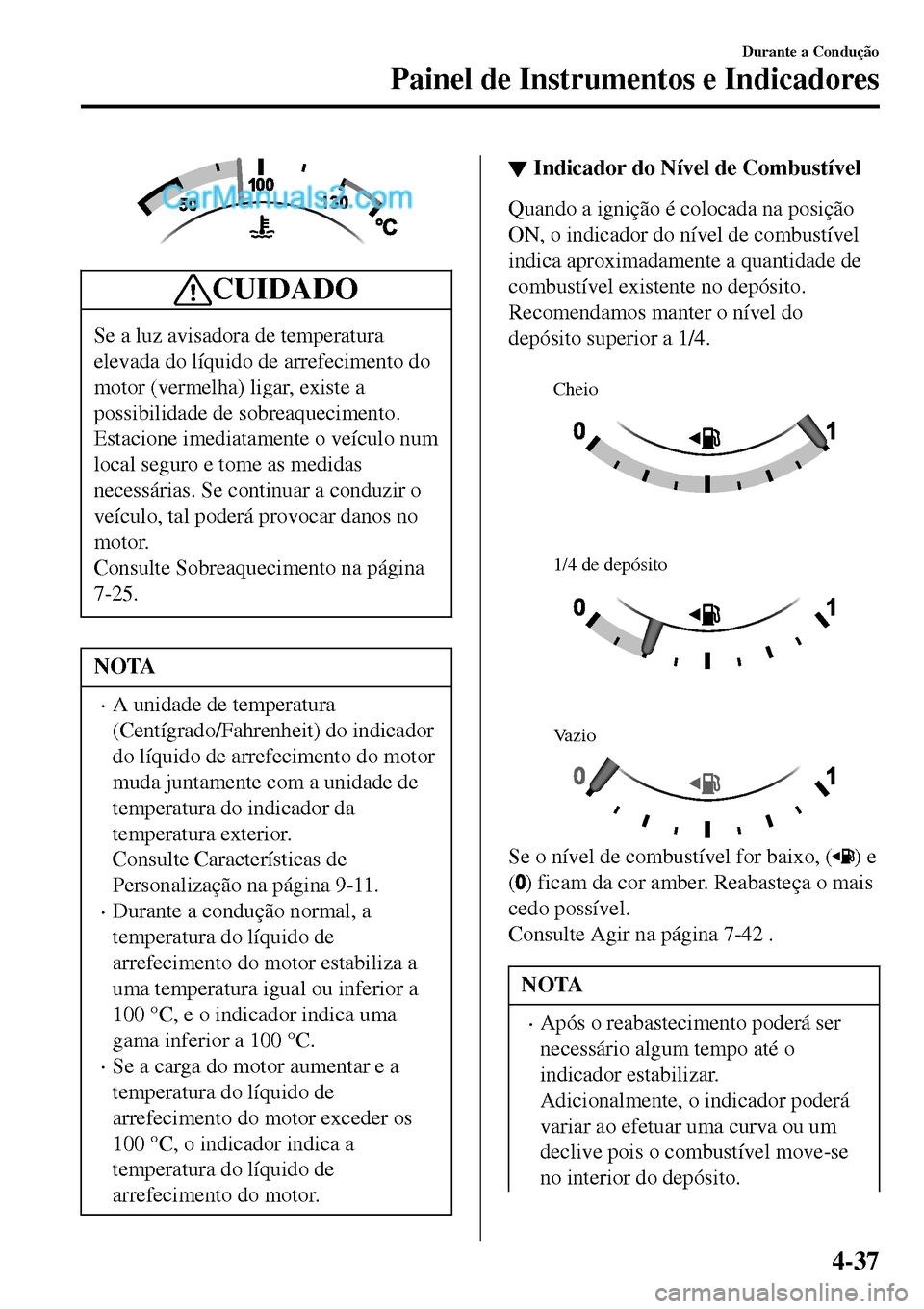

▼Indicador do Nível de Combustível
Quando a ignição é colocada na posição
ON, o indicador do nível de combustível
indica aproximadamente a quantidade de
combustível existente no depósito.
Recomendamos manter o nível do
depósito superior a 1/4.

Cheio
1/4 de depósito
Vazio
Se o nível de combustível for baixo, () e
(
) ficam da cor amber. Reabasteça o mais
cedo possível.
Consulte Agir na página 7-42 .
NOTA
•Após o reabastecimento poderá ser
necessário algum tempo até o
indicador estabilizar.
Adicionalmente, o indicador poderá
variar ao efetuar uma curva ou um
declive pois o combustível move-se
no interior do depósito.
Durante a Condução
Painel de Instrumentos e Indicadores
4-37

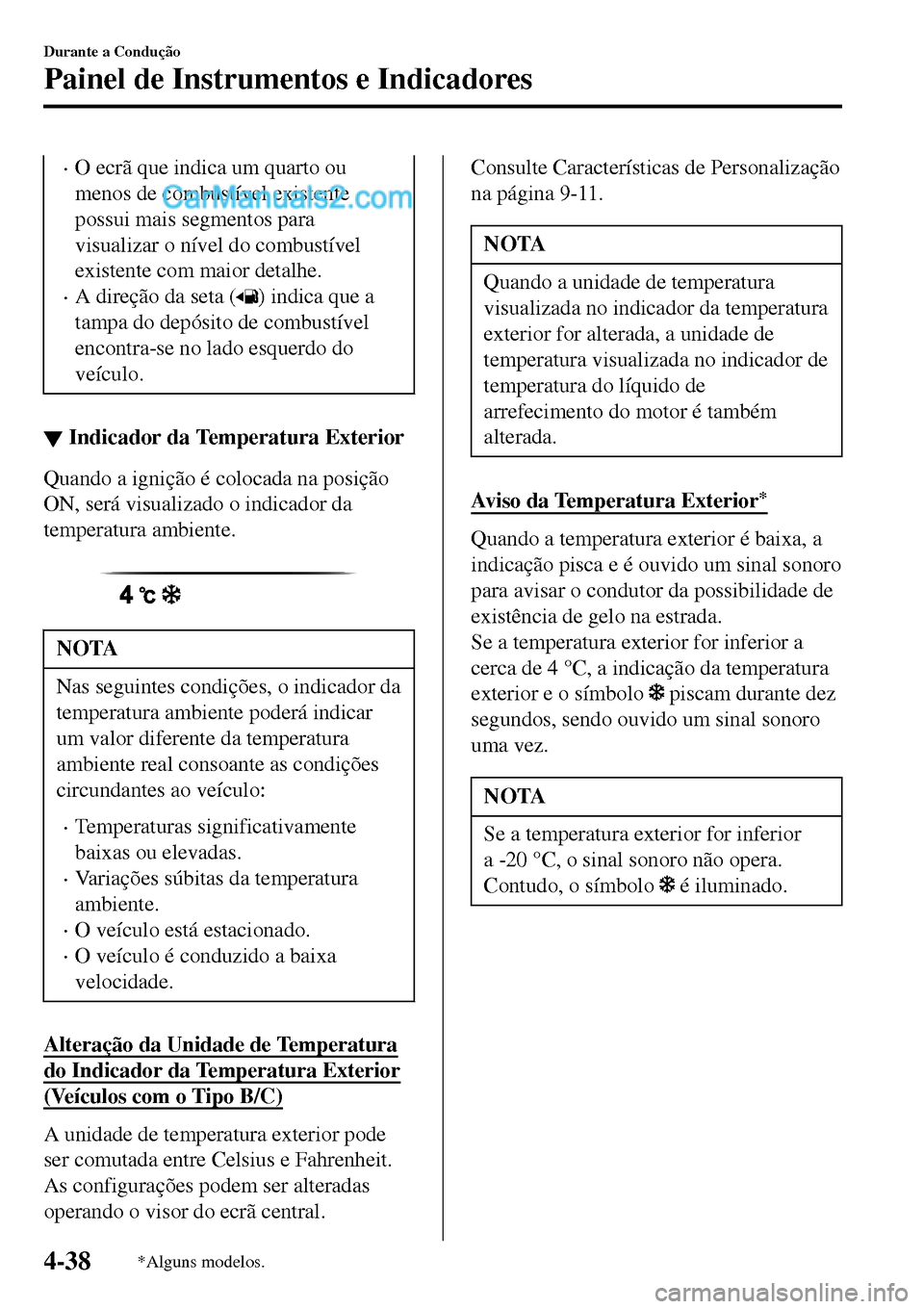

•O ecrã que indica um quarto ou
menos de combustível existente
possui mais segmentos para
visualizar o nível do combustível
existente com maior detalhe.
•A direção da seta () indica que a
tampa do depósito de combustível
encontra-se no lado esquerdo do
veículo.
▼Indicador da Temperatura Exterior
Quando a ignição é colocada na posição
ON, será visualizado o indicador da
temperatura ambiente.

NOTA
Nas seguintes condições, o indicador da
temperatura ambiente poderá indicar
um valor diferente da temperatura
ambiente real consoante as condições
circundantes ao veículo:
•Temperaturas significativamente
baixas ou elevadas.
•Variações súbitas da temperatura
ambiente.
•O veículo está estacionado.
•O veículo é conduzido a baixa
velocidade.
Alteração da Unidade de Temperatura
do Indicador da Temperatura Exterior
(Veículos com o Tipo B/C)
A unidade de temperatura exterior pode
ser comutada entre Celsius e Fahrenheit.
As configurações podem ser alteradas
operando o visor do ecrã central.
Consulte Características de Personalização
na página 9-11.
NOTA
Quando a unidade de temperatura
visualizada no indicador da temperatura
exterior for alterada, a unidade de
temperatura visualizada no indicador de
temperatura do líquido de
arrefecimento do motor é também
alterada.
Aviso da Temperatura Exterior*
Quando a temperatura exterior é baixa, a
indicação pisca e é ouvido um sinal sonoro
para avisar o condutor da possibilidade de
existência de gelo na estrada.
Se a temperatura exterior for inferior a
cerca de 4 °C, a indicação da temperatura
exterior e o símbolo
piscam durante dez
segundos, sendo ouvido um sinal sonoro
uma vez.
NOTA
Se a temperatura exterior for inferior
a -20 °C, o sinal sonoro não opera.
Contudo, o símbolo
é iluminado.
Durante a Condução
Painel de Instrumentos e Indicadores
4-38*Alguns modelos.

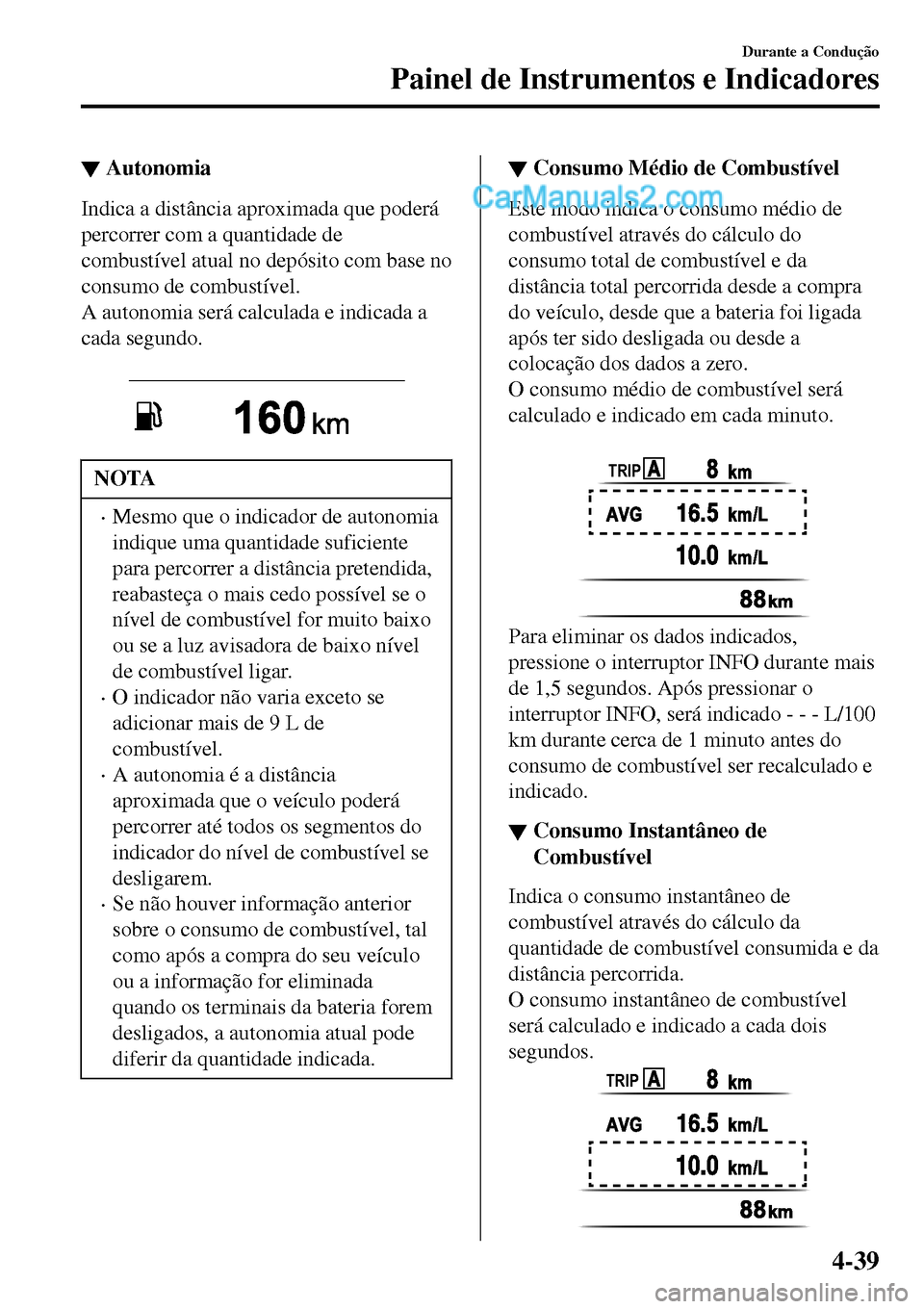

▼Autonomia
Indica a distância aproximada que poderá
percorrer com a quantidade de
combustível atual no depósito com base no
consumo de combustível.
A autonomia será calculada e indicada a
cada segundo.

NOTA
•Mesmo que o indicador de autonomia
indique uma quantidade suficiente
para percorrer a distância pretendida,
reabasteça o mais cedo possível se o
nível de combustível for muito baixo
ou se a luz avisadora de baixo nível
de combustível ligar.
•O indicador não varia exceto se
adicionar mais de 9 L de
combustível.
•A autonomia é a distância
aproximada que o veículo poderá
percorrer até todos os segmentos do
indicador do nível de combustível se
desligarem.
•Se não houver informação anterior
sobre o consumo de combustível, tal
como após a compra do seu veículo
ou a informação for eliminada
quando os terminais da bateria forem
desligados, a autonomia atual pode
diferir da quantidade indicada.
▼Consumo Médio de Combustível
Este modo indica o consumo médio de
combustível através do cálculo do
consumo total de combustível e da
distância total percorrida desde a compra
do veículo, desde que a bateria foi ligada
após ter sido desligada ou desde a
colocação dos dados a zero.
O consumo médio de combustível será
calculado e indicado em cada minuto.

TRIP
Para eliminar os dados indicados,
pressione o interruptor INFO durante mais
de 1,5 segundos. Após pressionar o
interruptor INFO, será indicado - - - L/100
km durante cerca de 1 minuto antes do
consumo de combustível ser recalculado e
indicado.
▼▼Consumo Instantâneo de
Combustível
Indica o consumo instantâneo de
combustível através do cálculo da
quantidade de combustível consumida e da
distância percorrida.
O consumo instantâneo de combustível
será calculado e indicado a cada dois
segundos.
TRIP
Durante a Condução
Painel de Instrumentos e Indicadores
4-39

Quando tiver reduzido a velocidade do
veículo para um valor igual a 5 km/h, será
indicado - - - L/100 km.
▼Monitor da Manutenção
Ao ligar o Monitor da Manutenção, serão
indicados os seguintes avisos da
manutenção programada.
•Manutenção Programada
•Rotação dos Pneus
•Mudança do Óleo
Para o método de configuração e
indicações para o monitor da manutenção,
consulte Monitor da Manutenção.
Consulte Monitor da Manutenção na
página 6-11.
O monitor da manutenção indica a
informação quando a ignição é colocada
na posição ON.
NOTA
Esta função fica inoperacional quando
o veículo estiver em movimento.
Indicação de mensagem
Quando o tempo ou a distância restante se
aproximar de zero, será indicada uma
mensagem cada vez que a ignição é
colocada na posição ON.
Atraso de Manutenção
NOTA
•Se algum dos botões INFO for
pressionado durante a indicação de
uma mensagem, esta não será mais
indicada na próxima vez que a
ignição for ligada.
•Após a realização da manutenção do
veículo e a colocação do tempo/
distância restante a zeros, a
mensagem para o próximo período de
manutenção será indicada quando o
tempo/distância restante para o
próximo período de manutenção se
aproximar de 0 (indicado quando o
motor é ligado).
•Se existirem várias mensagens, serão
indicadas de acordo com a respetiva
ordem.
•Se as Mensagens estiverem definidas
como OFF, estas não serão indicadas.
▼▼Alarme de Velocidade do Veículo*
Neste modo, é indicada a definição atual
para o alarme de velocidade do veículo.
Poderá alterar a velocidade a partir da qual
o alarme é ativado.
NOTA
A indicação do alarme de velocidade
do veículo é ativada ao mesmo tempo
que o sinal sonoro é ouvido. A
velocidade definida do veículo pisca
várias vezes.
Aviso de Velocidade
Durante a Condução
Painel de Instrumentos e Indicadores
4-40*Alguns modelos.

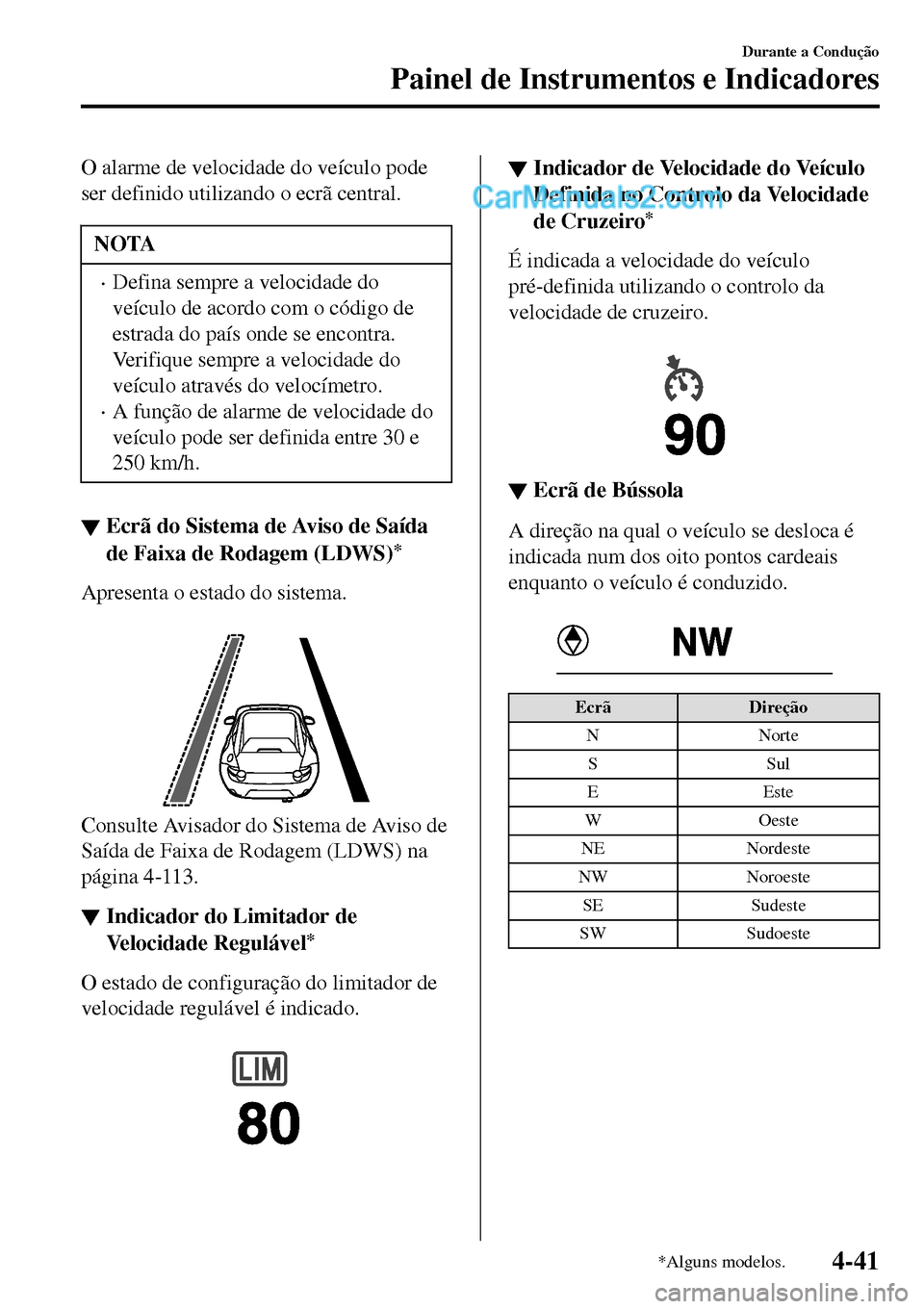

O alarme de velocidade do veículo pode
ser definido utilizando o ecrã central.
NOTA
•Defina sempre a velocidade do
veículo de acordo com o código de
estrada do país onde se encontra.
Verifique sempre a velocidade do
veículo através do velocímetro.
•A função de alarme de velocidade do
veículo pode ser definida entre 30 e
250 km/h.
▼Ecrã do Sistema de Aviso de Saída
de Faixa de Rodagem (LDWS)
*
Apresenta o estado do sistema.

Consulte Avisador do Sistema de Aviso de
Saída de Faixa de Rodagem (LDWS) na
página 4-113.
▼▼Indicador do Limitador de
Velocidade Regulável
*
O estado de configuração do limitador de
velocidade regulável é indicado.

▼Indicador de Velocidade do Veículo
Definida no Controlo da Velocidade
de Cruzeiro
*
É indicada a velocidade do veículo
pré-definida utilizando o controlo da
velocidade de cruzeiro.

▼Ecrã de Bússola
A direção na qual o veículo se desloca é
indicada num dos oito pontos cardeais
enquanto o veículo é conduzido.

Ecrã Direção
NNorte
SSul
EEste
WOeste
NE Nordeste
NW Noroeste
SE Sudeste
SW Sudoeste
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-41

▼Ecrã de Operação do Teto Rígido
Indica o estado da operação do teto rígido.

Consulte Indicação de Operação na página
3-47.
▼▼Aviso (Indicação do Ecrã)
É indicada uma mensagem para avisar o
condutor sobre o estado de funcionamento
do sistema assim como avarias ou
anomalias.
Se a luz avisadora liga/pisca, em
simultâneo ou um símbolo é apresentado
no ecrã, verifique a informação referente à
luz avisadora ou símbolo. (página 4-43)
Quando apenas é visualizada uma
mensagem, consulte Mensagem Indicada
no Ecrã Multi-Informação. (página 7-47)
Durante a Condução
Painel de Instrumentos e Indicadores
4-42
