2017 MAZDA MODEL MX-5 RF Manual do proprietário (in Portuguese)

Líquido de Lavagem dos
Vidros e dos Faróis
▼Inspe

Escovas do Limpa-Vidros
CUIDADO
•A cera quente aplicada nas lavagens
automáticas de veículos é conhecida
por afetar a capacidade de limpeza
das escovas do limpa-vidros.
•Para evitar danos nas escovas, não
utilize gasolina, parafina, diluente ou
outros solventes sobre ou próximo
das escovas.
•Quando a alavanca do limpa
para-brisas estiver na posição AUTO
e a ignição na posição ON, o limpa
para-brisas pode começar a funcionar
nos seguintes casos:
•Se a zona do para-brisas junto ao
sensor de chuva for tocada.
•Se a zona do para-brisas junto ao
sensor de chuva for limpa com um
pano.
•Se o para-choques sofrer um
impacto.
•Se o sensor de chuva sofrer um
impacto a partir do interior do
veículo.
Tenha atenção para não entalar as
mãos ou os dedos pois poderá ferir-se
ou danificar o limpa para-brisas.
Quando lavar ou efetuar uma
inspeção ao seu Mazda, verifique se a
alavanca do limpa-vidros está na
posição OFF.
A contaminação do para-brisas e das
escovas do limpa para-brisas com
substâncias alheias poderá reduzir a
eficácia das escovas. As fontes de
contaminação mais comuns são os insetos,
a seiva das árvores e tratamentos através
de cera quente utilizada por algumas
estações de lavagem automática de
veículos.

Caso as escovas não limpem corretamente,
limpe o vidro e as escovas com um bom
produto de limpeza ou com um detergente
suave; de seguida, lave completamente
com água limpa. Repita a operação se
considerar necessário.
▼Substituição das Escovas do Limpa
Para-Brisas
Quando o limpa para-brisas deixar de
limpar corretamente, é provável que as
escovas estejam gastas ou partidas.
Substitua as escovas.
CUIDADO
Para evitar danos nos braços do limpa
para-brisas e noutros componentes, não
rode os braços do limpa para-brisas à
mão.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-26

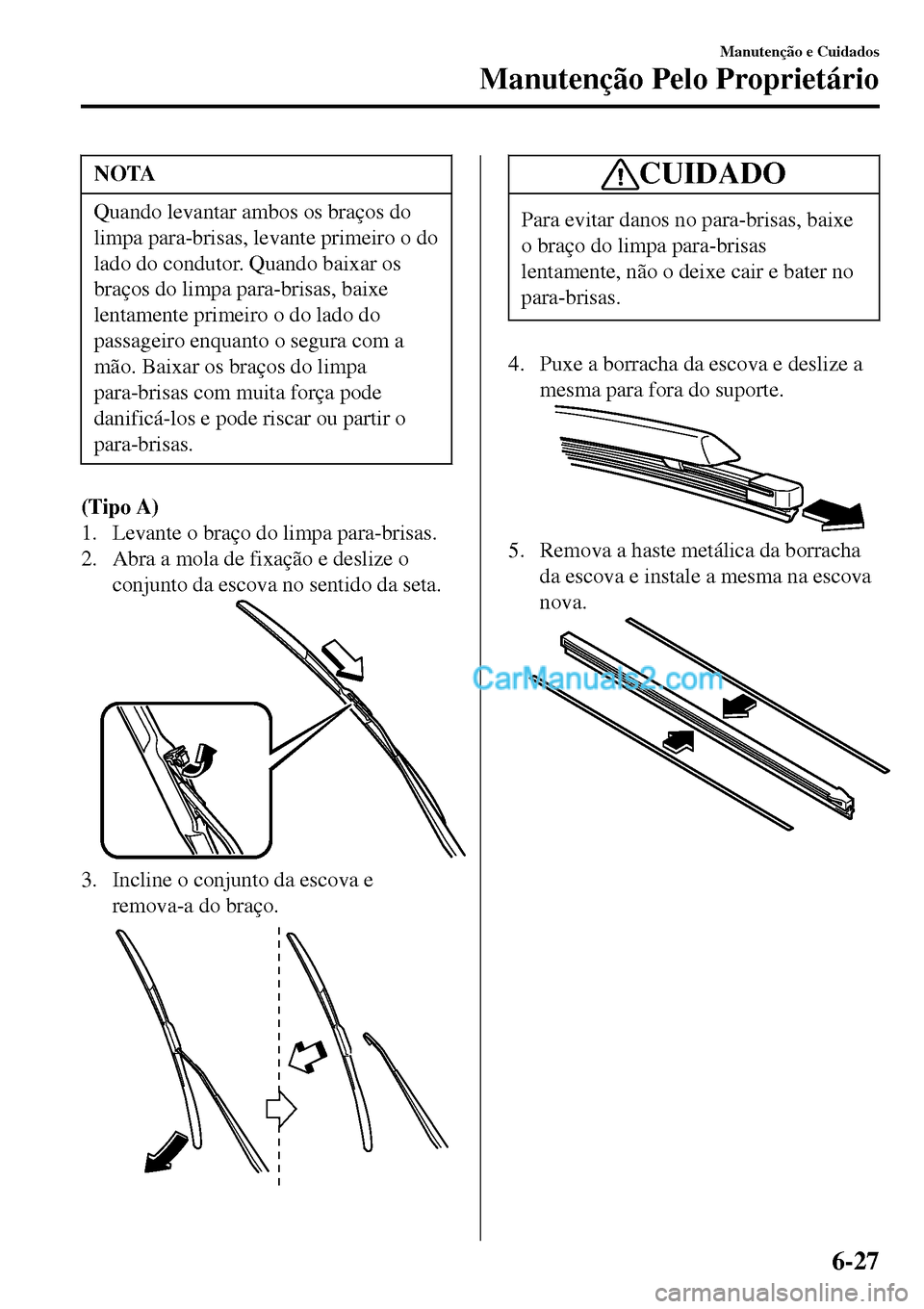

NOTA
Quando levantar ambos os braços do
limpa para-brisas, levante primeiro o do
lado do condutor. Quando baixar os
braços do limpa para-brisas, baixe
lentamente primeiro o do lado do
passageiro enquanto o segura com a
mão. Baixar os braços do limpa
para-brisas com muita força pode
danificá-los e pode riscar ou partir o
para-brisas.
(Tipo A)
1. Levante o braço do limpa para-brisas.
2. Abra a mola de fixação e deslize o
conjunto da escova no sentido da seta.
3. Incline o conjunto da escova e
remova-a do braço.
CUIDADO
Para evitar danos no para-brisas, baixe
o braço do limpa para-brisas
lentamente, não o deixe cair e bater no
para-brisas.
4. Puxe a borracha da escova e deslize a
mesma para fora do suporte.
5. Remova a haste metálica da borracha
da escova e instale a mesma na escova
nova.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-27

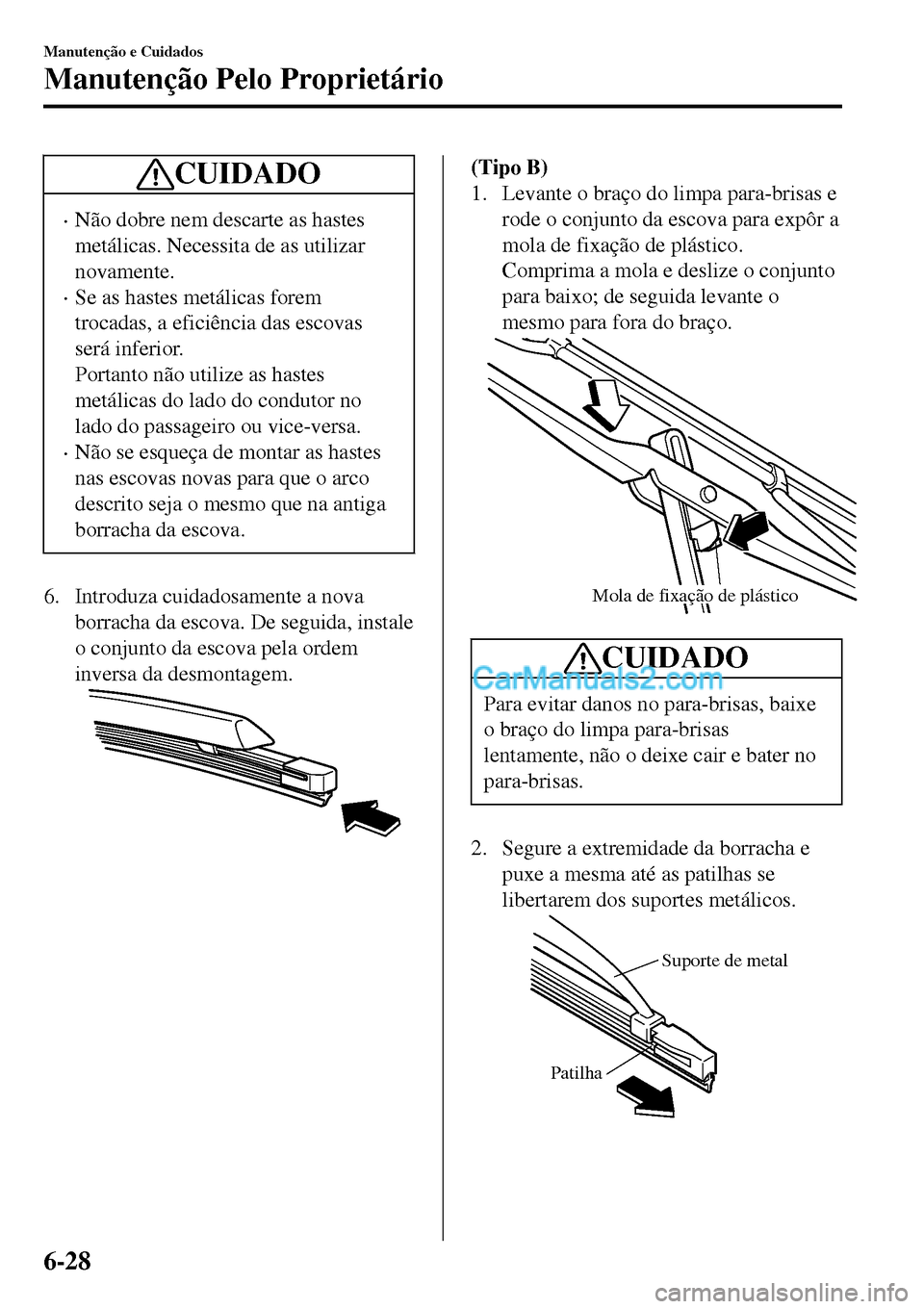

CUIDADO
•Não dobre nem descarte as hastes
metálicas. Necessita de as utilizar
novamente.
•Se as hastes metálicas forem
trocadas, a eficiência das escovas
será inferior.
Portanto não utilize as hastes
metálicas do lado do condutor no
lado do passageiro ou vice-versa.
•Não se esqueça de montar as hastes
nas escovas novas para que o arco
descrito seja o mesmo que na antiga
borracha da escova.
6. Introduza cuidadosamente a nova
borracha da escova. De seguida, instale
o conjunto da escova pela ordem
inversa da desmontagem.
(Tipo B)
1. Levante o braço do limpa para-brisas e
rode o conjunto da escova para expôr a
mola de fixação de plástico.
Comprima a mola e deslize o conjunto
para baixo; de seguida levante o
mesmo para fora do braço.
Mola de fixação de plástico
CUIDADO
Para evitar danos no para-brisas, baixe
o braço do limpa para-brisas
lentamente, não o deixe cair e bater no
para-brisas.
2. Segure a extremidade da borracha e
puxe a mesma até as patilhas se
libertarem dos suportes metálicos.
Suporte de metal
Patilha
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-28

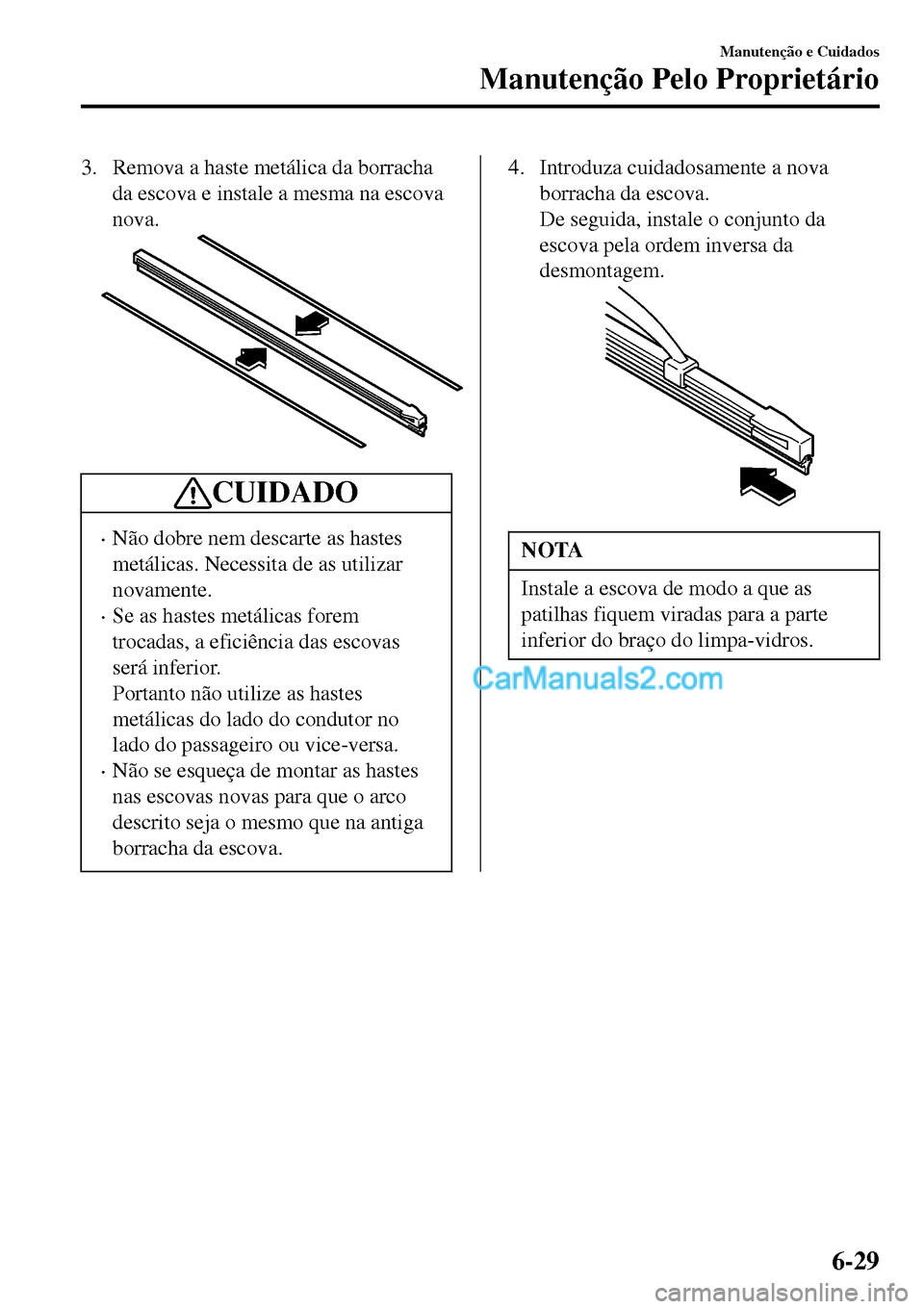

3. Remova a haste metálica da borracha
da escova e instale a mesma na escova
nova.
CUIDADO
•Não dobre nem descarte as hastes
metálicas. Necessita de as utilizar
novamente.
•Se as hastes metálicas forem
trocadas, a eficiência das escovas
será inferior.
Portanto não utilize as hastes
metálicas do lado do condutor no
lado do passageiro ou vice-versa.
•Não se esqueça de montar as hastes
nas escovas novas para que o arco
descrito seja o mesmo que na antiga
borracha da escova.
4. Introduza cuidadosamente a nova
borracha da escova.
De seguida, instale o conjunto da
escova pela ordem inversa da
desmontagem.
NOTA
Instale a escova de modo a que as
patilhas fiquem viradas para a parte
inferior do braço do limpa-vidros.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-29

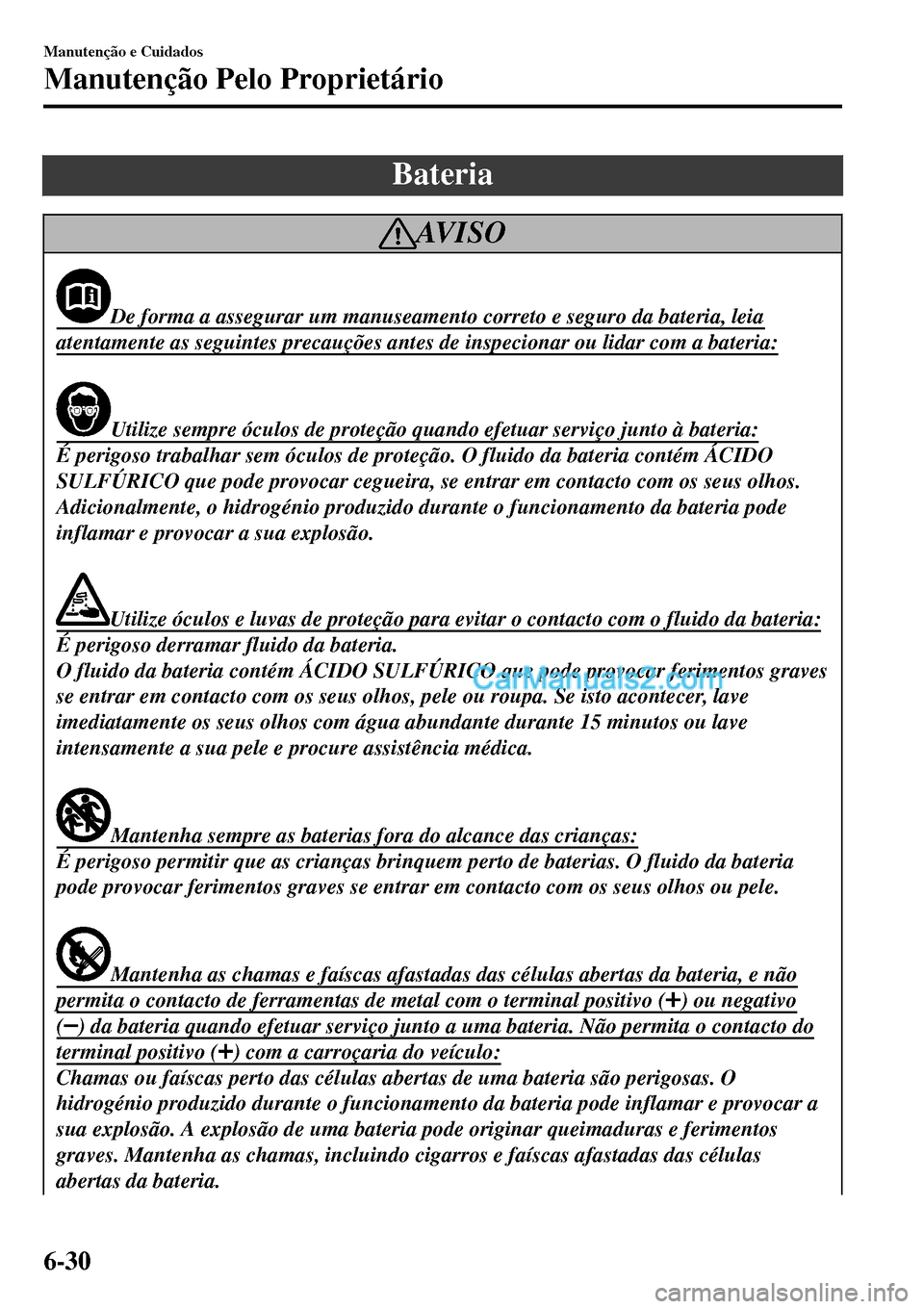

Bateria
AV I S O
De forma a assegurar um manuseamento correto e seguro da bateria, leia
atentamente as seguintes precauções antes de inspecionar ou lidar com a bateria:
Utilize sempre óculos de proteção quando efetuar serviço junto à bateria:
É perigoso trabalhar sem óculos de proteção. O fluido da bateria contém ÁCIDO
SULFÚRICO que pode provocar cegueira, se entrar em contacto com os seus olhos.
Adicionalmente, o hidrogénio produzido durante o funcionamento da bateria pode
inflamar e provocar a sua explosão.
Utilize óculos e luvas de proteção para evitar o contacto com o fluido da bateria:
É perigoso derramar fluido da bateria.
O fluido da bateria contém ÁCIDO SULFÚRICO que pode provocar ferimentos graves
se entrar em contacto com os seus olhos, pele ou roupa. Se isto acontecer, lave
imediatamente os seus olhos com água abundante durante 15 minutos ou lave
intensamente a sua pele e procure assistência médica.
Mantenha sempre as baterias fora do alcance das crianças:
É perigoso permitir que as crianças brinquem perto de baterias. O fluido da bateria
pode provocar ferimentos graves se entrar em contacto com os seus olhos ou pele.
Mantenha as chamas e faíscas afastadas das células abertas da bateria, e não
permita o contacto de ferramentas de metal com o terminal positivo () ou negativo
() da bateria quando efetuar serviço junto a uma bateria. Não permita o contacto do
terminal positivo () com a carroçaria do veículo:
Chamas ou faíscas perto das células abertas de uma bateria são perigosas. O
hidrogénio produzido durante o funcionamento da bateria pode inflamar e provocar a
sua explosão. A explosão de uma bateria pode originar queimaduras e ferimentos
graves. Mantenha as chamas, incluindo cigarros e faíscas afastadas das células
abertas da bateria.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-30

Mantenha as chamas, incluindo cigarros e faíscas afastadas das células abertas
da bateria:
Chamas ou faíscas perto das células abertas de uma bateria são perigosas. O
hidrogénio produzido durante o funcionamento da bateria pode inflamar e provocar a
sua explosão. A explosão de uma bateria pode originar queimaduras e ferimentos
graves.
NOTA
Antes de efetuar a manutenção da bateria, remova a tampa da bateria.

Manutenção e Cuidados
Manutenção Pelo Proprietário
6-31

▼Manutenção da Bateria
Para garantir a melhor prestação de uma
bateria:
•Mantenha a bateria montada
corretamente.
•Mantenha o topo da bateria limpo e
seco.
•Mantenha as ligações e os terminais
limpos, apertados e untados com
vaselina ou massa lubrificante.
•Limpe o eletrólito derramado
imediatamente com uma solução de
água e bicarbonato de sódio.
•Se o veículo não vier a ser utilizado
durante pelo menos um mês, desligue os
cabos da bateria e carregue-a de seis em
seis semanas.
▼▼Inspeção do Nível do Eletrólito da
Bateria
Um baixo nível de eletrólito da bateria
poderá causar a descarga rápida da bateria.

Nível superior
Nível inferior
Inspecione o nível de eletrólito pelo menos
uma vez por semana. Se for baixo, retire
as tampas e acrescente água destilada
suficiente para repor o nível entre as
marcas superior e inferior (ilustração).

Não abasteça demasiado.
Verifique o peso específico do eletrólito
com um higrómetro, especialmente
durante climas frios. Se for baixo,
recarregue a bateria.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-32
