Luzes Avisadoras/Indicadoras
O Painel de Instrumentos varia de acordo com o modelo e especificações.
Centro do Painel de Instrumentos
As luzes avisadoras/indicadoras aparecem em qualquer uma das áreas preenchidas a cinzento Tipo A
(Com Ecrã Multi-Informação)Tipo B
(Sem Ecrã Multi-Informação) Painel de Instrumentos
▼▼Indicação de Aviso/Luzes Avisadoras
Estas luzes acendem ou piscam para informar o utilizador acerca do estado da operação do
sistema ou sobre uma avaria no sistema.
Indicador Luzes Avisadoras Página
(Vermelha)Luz Avisadora do Sistema de Travagem
*1*27-32
Luz Avisadora/Indicação de Aviso do Sistema de
Carga da Bateria*17-32
Luz Avisadora do Óleo do Motor*17-32
(Vermelha)Luz Avisadora/Indicação de Aviso de Temperatura
Elevada do Líquido de Arrefecimento do Motor*17-32
Luz Indicadora de Avaria da Direção Assistida*17-32
*Luz Avisadora/Indicação de Aviso Principal*17-35
(Amber)Luz Avisadora da Bomba de Vácuo Elétrica
*17-35
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-43

Indicador Luzes Avisadoras Página
Luz Avisadora do ABS*1
Aviso do Sistema de Distribuição
Eletrónica da Força de Travagem
7-32
Aviso do ABS
7-35
Luz de Verificação do Motor*17-35
(Amber)
*Luz Avisadora i-stop*17-35
(Amber)*Luz Avisadora/Indicação de Aviso i-ELOOP*17-35
*Luz Avisadora/Indicação de Aviso da Caixa de Ve-
locidades Automática*17-35
Luz Avisadora dos Airbags/Pré-tensores dos Cintos
de Segurança*17-35
*Luz Avisadora do Capot Ativo*17-35
*Luz Avisadora do Sistema de Monitorização da
Pressão dos Pneus*1
A piscar
7-35
Ligada
7-42
*Luz Avisadora de Pneu Furado*17-35
(Vermelha)
*Luz Avisadora/Indicação de Aviso KEY*1
Av a r i a
7-35
Exceto avaria
7-42
(Amber)
*Indicação de Aviso KEY7-35
*Luz Avisadora/Indicação do Sistema de Aviso de
Saída de Faixa de Rodagem (LDWS)*1
Ligada
7-35
A piscar
4-113
(Amber)
*Luz Avisadora/Indicação de Aviso do Sistema de
Controlo das Luzes de Máximos(HBC)*17-35
*Indicação de Aviso do Sistema de Monitorização
do Ângulo Morto (BSM)7-35
*Indicação de Aviso do Teto Rígido Retrátil7-35
Durante a Condução
Painel de Instrumentos e Indicadores
4-44*Alguns modelos.

Indicador Luzes Avisadoras Página
Luz Avisadora de Farol LED*17-35
Luz Avisadora dos Cintos de Segurança 7-42
*Luz Avisadora de Porta Aberta7-42
*Indicação de Aviso de Porta Aberta7-42
*Indicação de Aviso de Tampa do Compartimento de
Bagagens Aberta7-42
*Luz Avisadora/Indicação de Aviso de Baixo Nível
de Combustível7-42
*Luz Avisadora 120 km/h*17-42
*Luz Avisadora/Indicação de Aviso de Baixo Nível
do Líquido de Lavagem7-42
*1 A luz liga quando a ignição é ligada para uma verificação de operação e desliga uns segundos mais tarde ou
quando o motor é ligado. Se a luz não liga ou permanece ligada, inspecione o veículo num reparador
qualificado, recomendamos um Reparador Autorizado Mazda.
*2 A luz liga, em contínuo, quando o travão de estacionamento é aplicado.
▼▼Indicação/Luzes Indicadoras
Estas luzes acendem ou piscam para informar o utilizador acerca do estado da operação do
sistema ou sobre uma avaria no sistema.
Indicador Luzes Indicadoras Página
*Luz Indicadora de Desativação do Airbag do Passa-
geiro*12-49
(Branco/Verde)
*Luz Indicadora/Indicação KEY3-9
Luz Indicadora de Segurança*13-53
*Luz Indicadora de Operação do Teto Rígido Retrá-
til3-47
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-45

Indicador Luzes Indicadoras Página
(Verde)
*Luz Indicadora i-stop4-19
(Branco/Verde)*Luz Indicadora/Indicação i-ELOOP4-94
*Indicação de Alarme de Velocidade do Veículo4-40
*Luz Indicadora/Indicação de Chave Inglesa*14-48
(Azul)Luz Indicadora de Baixa Temperatura do Líquido de
Arrefecimento do Motor4-48
*Indicador de Posição da Alavanca de Velocidades4-53
Luz Indicadora de Luzes Ligadas 4-65
Luz Indicadora das Luzes de MáximosLuzes de Máximos-Médios
4-70
A piscar
4-70
*Luz Indicadora da Luz de Nevoeiro Traseira4-72
Luz Indicadora das Luzes de Mudança de Direção/
Luzes de EmergênciaSinais de Mudança de Direção e de
Faixa
4-73
Luzes de Emergência
4-81
Luz Indicadora TCS/DSC*1
Sistema de Controlo de Tração
(TCS)
4-89
Controlo Dinâmico de Estabilidade
(DSC)
4-90
(Liga)
7-35
Luz Indicadora DSC OFF*14-90
*Indicação de Seleção do Modo4-100
Durante a Condução
Painel de Instrumentos e Indicadores
4-46*Alguns modelos.

Indicador Luzes Indicadoras Página
(Branco)
*Indicação do Sistema de Monitorização da Pressão
dos Pneus4-145
(Verde)
*Luz Indicadora do Sistema de Controlo das Luzes
de Máximos (HBC)4-107
*Luz Indicadora do Sistema de Monitorização do
Ângulo Morto (BSM) OFF*14-119
*Luz Avisadora do Sistema de Aviso de Saída de
Faixa de Rodagem (LDWS) OFF*14-111
(Branca/Amber)
*Indicação/Luz Indicadora Principal do Limitador
de Velocidade Regulável4-126
(Verde)
*Indicação/Luz Indicadora do Limitador de Veloci-
dade Regulável Definida4-126
(Branca/Amber)
*Indicação/Luz Indicadora Principal da Velocidade
de Cruzeiro4-137
(Verde)
*Indicação/Luz Indicadora da Velocidade de Cruzei-
ro Definida4-137
*1 A luz liga quando a ignição é ligada para uma verificação de operação e desliga uns segundos mais tarde ou
quando o motor é ligado. Se a luz não liga ou permanece ligada, inspecione o veículo num reparador
qualificado, recomendamos um Reparador Autorizado Mazda.
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-47

▼Luzes Indicadoras/Indicação de
Chave Inglesa
*
Painel de instrumentos tipo A
Efetue a manutenção de acordo com o
conteúdo da mensagem.
Painel de instrumentos tipo B
Quando a ignição é colocada na posição
ON, a luz avisadora de chave inglesa liga
e desliga após alguns segundos.
A luz indicadora de chave inglesa liga
quando o período de manutenção
predefinido é atingido. Verifique o
conteúdo e efetue a manutenção.
Consulte Monitor da Manutenção na
página 6-11.
▼Luz Indicadora de Baixa
Temperatura do Líquido de
Arrefecimento do Motor (Azul)
A luz liga continuamente quando a
temperatura do líquido de arrefecimento
do motor é baixa e desliga após o motor
atingir a temperatura normal de
funcionamento.
Se a luz indicadora de baixa temperatura
do líquido de arrefecimento do motor
permanecer ligada após o motor atingir a
temperatura normal de funcionamento, o
sensor de temperatura poderá estar
avariado. Consulte um reparador
qualificado, recomendamos um Reparador
Autorizado Mazda.
Durante a Condução
Painel de Instrumentos e Indicadores
4-48*Alguns modelos.

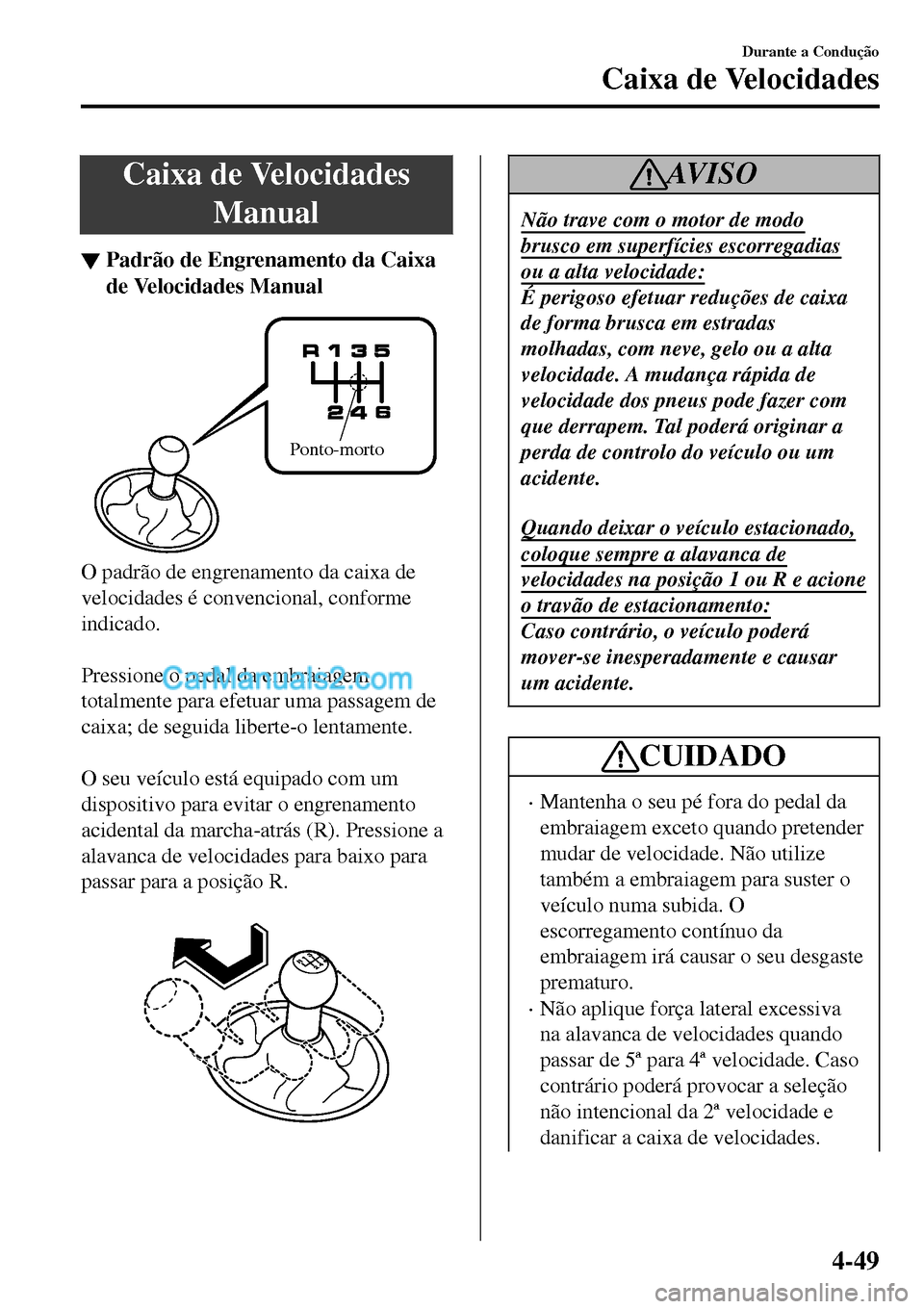

Caixa de Velocidades
Manual
▼Padr

•Certifique-se que o veículo está
completamente parado antes de
engrenar a marcha-atrás (R). Se
engrenar a marcha-atrás (R) enquanto
o veículo estiver em movimento,
poderá danificar a caixa de
velocidades.
NOTA
•Pode obter uma postura de condução
natural agarrando levemente a
alavanca das velocidades a partir da
lateral, sem necessitar de apoiar o
cotovelo na caixa da consola central.

•Se tiver dificuldades em engrenar a
marcha-atrás (R), coloque a alavanca
de velocidades em ponto-morto, solte
o pedal da embraiagem e tente
novamente.
•(Com função i-stop)
Se o motor parou devido à perda de
velocidade, pode ser novamente
ligado pressionando o pedal da
embraiagem, durante 3 segundos,
aquando da paragem do motor.
O motor não pode ser novamente
ligado mesmo com o pedal da
embraiagem pressionado, sob as
seguintes condições:
•A porta do condutor esta aberta.
•O cinto de segurança do condutor
não está colocado.
•O pedal da embraiagem não é
libertado, por completo, depois do
motor parar.
•O pedal da embraiagem é
pressionado sem o motor estar
parado por completo.
•(Com sistema de sensores de
estacionamento)
Quando a alavanca das velocidades é
colocada na posição R com a ignição
ligada, o sistema de sensores de
estacionamento é ativado e ouve-se
um sinal sonoro.
Consulte Sistema de Sensores de
Estacionamento na página 4-150.
▼▼Indicador de Velocidade Selecionada
O indicador de velocidade selecionada
ajuda-o a obter o consumo ideal de
combustível e uma condução suave. Indica
a velocidade selecionada, no painel de
instrumentos, e avisa também o condutor
para mudar para a velocidade mais
apropriada de acordo com a condição da
condução atual.
Durante a Condução
Caixa de Velocidades
4-50
