2017 MAZDA MODEL MX-5 RF Manual do proprietário (in Portuguese)

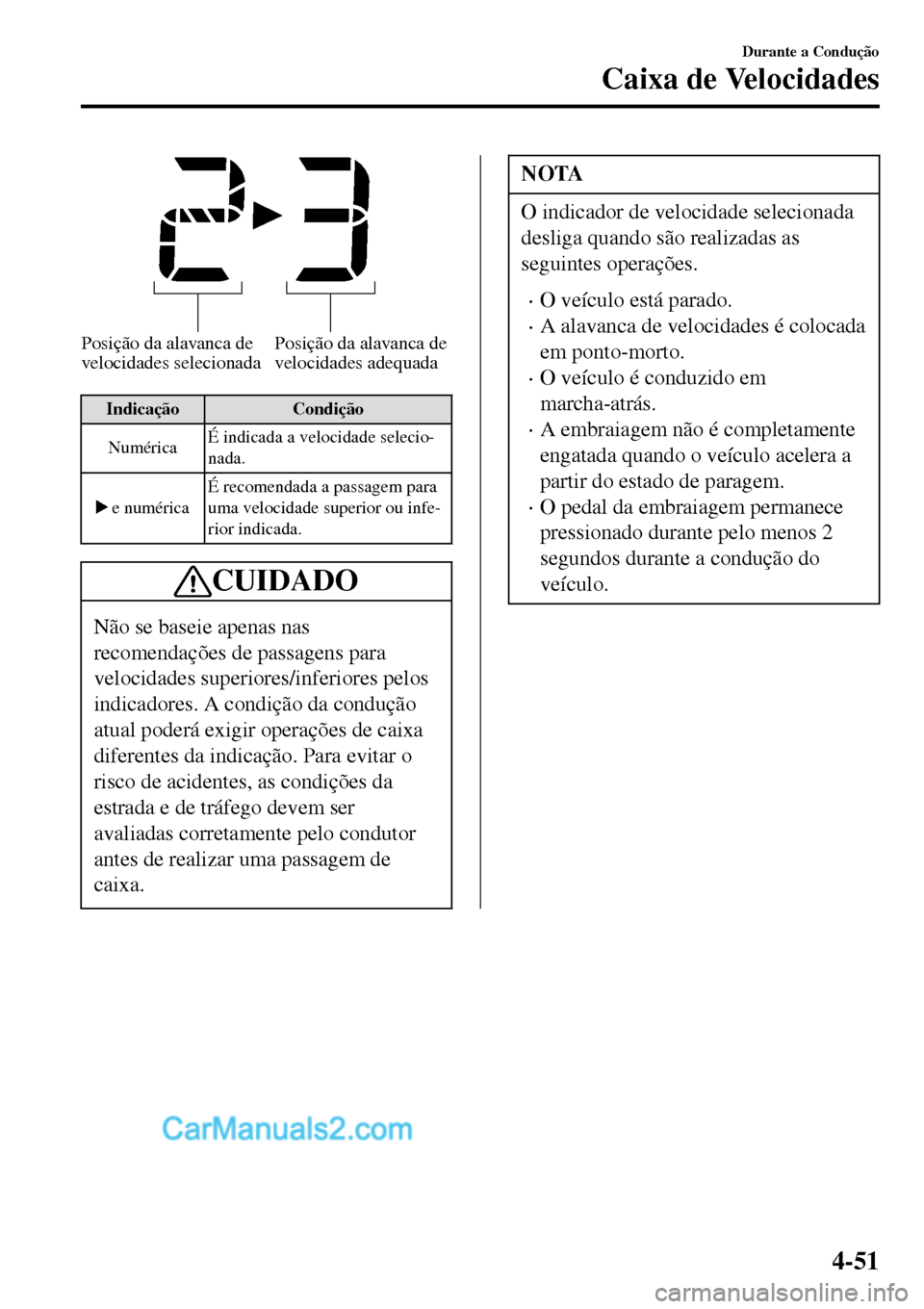

Posição da alavanca de
velocidades selecionadaPosição da alavanca de
velocidades adequada
Indicação Condição
NuméricaÉ indicada a velocidade selecio-
nada.
e numéricaÉ recomendada a passagem para
uma velocidade superior ou infe-
rior indicada.
CUIDADO
Não se baseie apenas nas
recomendações de passagens para
velocidades superiores/inferiores pelos
indicadores. A condição da condução
atual poderá exigir operações de caixa
diferentes da indicação. Para evitar o
risco de acidentes, as condições da
estrada e de tráfego devem ser
avaliadas corretamente pelo condutor
antes de realizar uma passagem de
caixa.
NOTA
O indicador de velocidade selecionada
desliga quando são realizadas as
seguintes operações.
•O veículo está parado.
•A alavanca de velocidades é colocada
em ponto-morto.
•O veículo é conduzido em
marcha-atrás.
•A embraiagem não é completamente
engatada quando o veículo acelera a
partir do estado de paragem.
•O pedal da embraiagem permanece
pressionado durante pelo menos 2
segundos durante a condução do
veículo.
Durante a Condução
Caixa de Velocidades
4-51

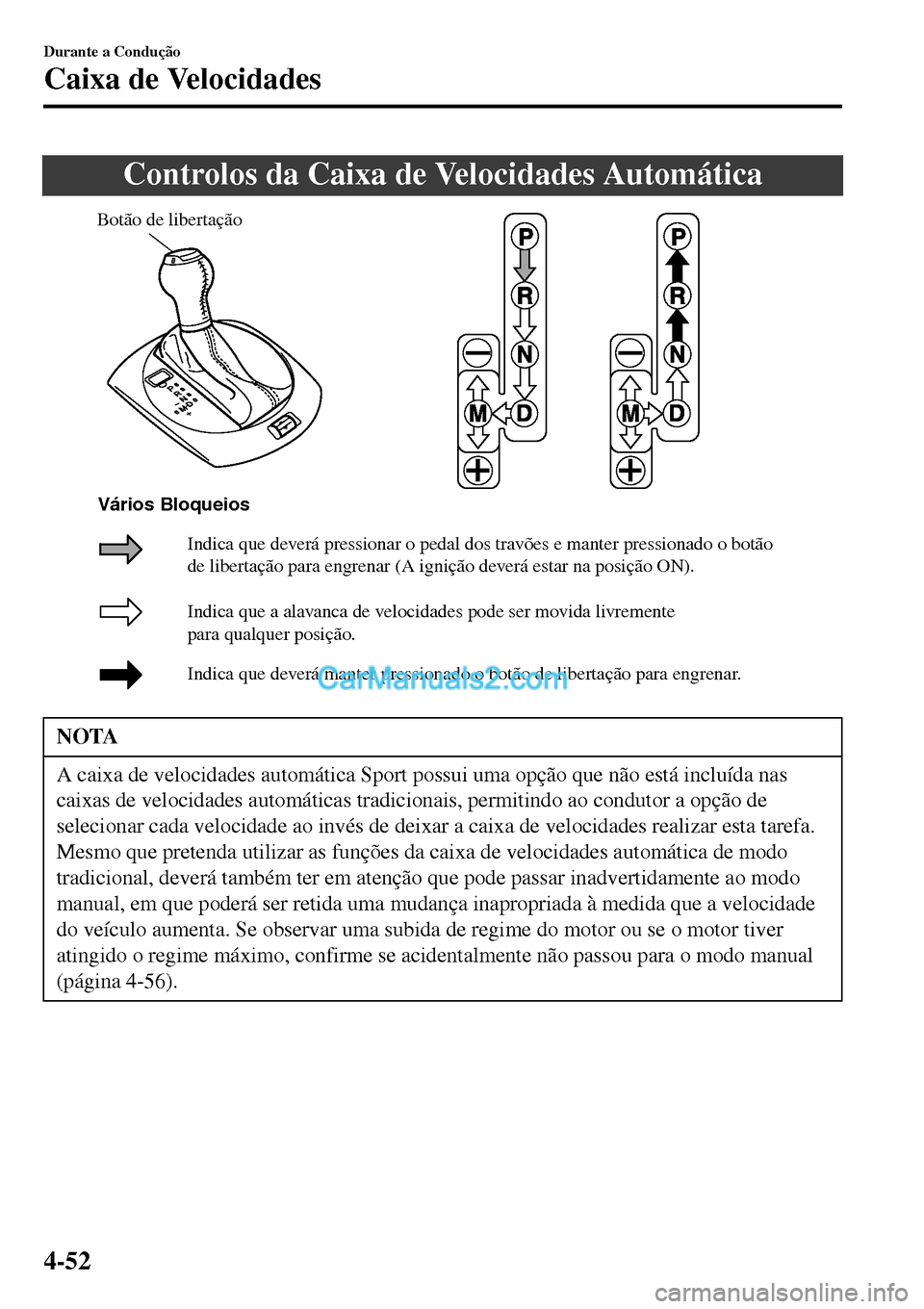

Controlos da Caixa de Velocidades Automática
Botão de libertação
Indica que a alavanca de velocidades pode ser movida livremente
para qualquer posição.
Indica que deverá manter pressionado o botão de libertação para engrenar. Indica que deverá pressionar o pedal dos travões e manter pressionado o botão
de libertação para engrenar (A ignição deverá estar na posição ON). Vários Bloqueios
NOTA
A caixa de velocidades automática Sport possui uma opção que não está incluída nas
caixas de velocidades automáticas tradicionais, permitindo ao condutor a opção de
selecionar cada velocidade ao invés de deixar a caixa de velocidades realizar esta tarefa.
Mesmo que pretenda utilizar as funções da caixa de velocidades automática de modo
tradicional, deverá também ter em atenção que pode passar inadvertidamente ao modo
manual, em que poderá ser retida uma mudança inapropriada à medida que a velocidade
do veículo aumenta. Se observar uma subida de regime do motor ou se o motor tiver
atingido o regime máximo, confirme se acidentalmente não passou para o modo manual
(página 4-56).
Durante a Condução
Caixa de Velocidades
4-52

▼Indicador de Posição da Alavanca
de Velocidades
A posição da alavanca das velocidades é
indicada quando a ignição é colocada na
posição ON.
NOTA
Se uma das seguintes ações for
realizada, a posição da alavanca das
velocidades é indicada durante 5
minutos, mesmo que o interruptor da
ignição esteja numa posição diferente
de ON.
•A ignição é desligada.
•A porta do condutor está aberta.
Indicador de velocidade selecionada
Em modo engrenamento manual, o
indicador de posição da alavanca de
velocidades “M” ,no painel de
instrumentos, é ligado e o número da
mudança selecionada é indicado.
▼Luz Avisadora
A luz avisadora acende se o sistema
estiver avariado.
Consulte Luzes Avisadoras/Indicadoras na
página 4-43.
▼Posições da Caixa de Velocidades
•A luz indicadora de posição da alavanca
de velocidades no painel de
instrumentos liga. Consulte Luzes
Avisadoras/Indicadoras na página 4-43.
•A alavanca de velocidades deverá estar
na posição P ou N para operar o motor
de arranque.
P (Estacionamento)
Na posição P, a caixa de velocidades fica
bloqueada e previne a rotação das rodas
traseiras.
AV I S O
Coloque sempre a alavanca de
velocidades na posição P e acione o
travão de estacionamento:
É perigoso imobilizar o veículo
colocando apenas a alavanca de
velocidades na posição P, sem acionar
o travão de estacionamento. Se a caixa
de velocidades na posição P não
suportar o veículo, este poderá
mover-se inesperadamente e causar
um acidente.
CUIDADO
•Colocar a alavanca de velocidades na
posição P, N ou R enquanto o veículo
está em movimento pode danificar a
caixa de velocidades.
•Engrenar uma velocidade ou a
marcha-atrás quando o regime do
motor é superior ao ralenti, pode
danificar a caixa de velocidades.
Durante a Condução
Caixa de Velocidades
4-53

R (Marcha-atrás)
Na posição R, o veículo move-se apenas
para trás. É necessário imobilizar o
veículo antes de mover a alavanca de
velocidades para ou da posição R, com
exceção da situação explicada em
Patinagem das Rodas (página 3-62).
NOTA
(Com sistema de sensores de
estacionamento)
Quando a alavanca das velocidades é
colocada na posição R com a ignição
ligada, o sistema de sensores de
estacionamento é ativado e ouve-se um
sinal sonoro.
Consulte Sistema de Sensores de
Estacionamento na página 4-150.
N (Ponto-morto)
Na posição N, as rodas e a caixa de
velocidades não estão bloqueadas. O
veículo movimentar-se-á livremente numa
estrada com o mais pequeno declive,
exceto se o travão de estacionamento ou
os travões estiverem aplicados.
AV I S O
Se o regime do motor for superior ao
ralenti, não passe da posição N ou P
para uma velocidade de marcha:
É perigoso passar da posição N ou P
para uma velocidade de marcha
quando o regime do motor for
superior ao ralenti. Se esta operação
for efetuada, o veículo pode mover-se
repentinamente, causando um
acidente ou ferimentos graves.
Não coloque a alavanca de
velocidades na posição N com o
veículo em movimento:
É perigoso colocar a alavanca de
velocidades na posição N com o
veículo em movimento. O efeito de
travagem do motor não pode ser
obtido, podendo resultar em acidente
ou ferimentos graves.
CUIDADO
Não coloque a alavanca de velocidades
na posição N com o veículo em
movimento. Caso contrário, poderá
danificar a caixa de velocidades.
NOTA
Acione o travão de estacionamento ou
pressione o pedal dos travões antes de
mover a alavanca de velocidades da
posição N para evitar o movimento
inesperado do veículo.
D (Condução)
D é a posição normal de condução. A
partir de uma paragem, a caixa de
velocidades passará automaticamente por
uma sequência de 6 velocidades.
M (Manual)
Na posição M a caixa está no modo
manual. É possível passar para
velocidades superiores ou inferiores
através da alavanca de velocidades.
Consulte Modo de Engrenamento Manual
na página 4-56.
Durante a Condução
Caixa de Velocidades
4-54

▼Engrenamento Adaptativo Ativo
(AAS)
O Engrenamento Adaptativo Ativo (AAS)
controla automaticamente os pontos de
passagem de caixa para melhor
corresponder às condições da estrada e às
solicitações do condutor. Deste modo
melhora a sensibilidade da condução. A
caixa de velocidades poderá passar ao
modo AAS quando o veículo percorre
subidas, descidas, curvas ou em grandes
altitudes ou quando o pedal do acelerador
é pressionado rapidamente com a alavanca
de velocidades na posição D. Consoante as
condições de estrada e condução/
operações do veículo, a passagem das
velocidades poderá ser atrasada ou não
ocorrer, contudo, isto não significa a
existência de avaria, pois o modo AAS irá
manter a posição ideal da caixa de
velocidades.
▼Sistema de Bloqueio do
Engrenamento
O sistema de bloqueio do engrenamento
previne a retirada da alavanca de
velocidades da posição P para outra
qualquer sem pressionar o pedal dos
travões.

Para efetuar uma passagem de caixa a
partir da posição P:
1. Pressione e mantenha pressionado o
pedal dos travões.
2. Ligue o motor.
3. Pressione e mantenha pressionado o
botão de libertação.
4. Mova a alavanca de velocidades.
NOTA
•Quando a ignição é comutada para a
posição ACC ou off, a alavanca de
velocidades não pode ser retirada da
posição P.
•A ignição não pode ser comutada
para a posição OFF se a alavanca de
velocidades não estiver na posição P.
▼Libertação do Sistema de Bloqueio
do Engrenamento
Se não for possível mover a alavanca de
velocidades da posição P através do
procedimento de engrenamento
apropriado, continue a pressionar o pedal.
Tipo A
1. Retire a tampa do sistema de bloqueio
do engrenamento com uma chave de
fendas envolta num pano.
2. Introduza uma chave de fendas e
pressione para baixo.

Tampa
3. Pressione e mantenha pressionado o
botão de libertação.
4. Mova a alavanca de velocidades.
Dirija-se a um reparador qualificado para
inspecionar o sistema, recomendamos um
Reparador Autorizado Mazda.
Durante a Condução
Caixa de Velocidades
4-55

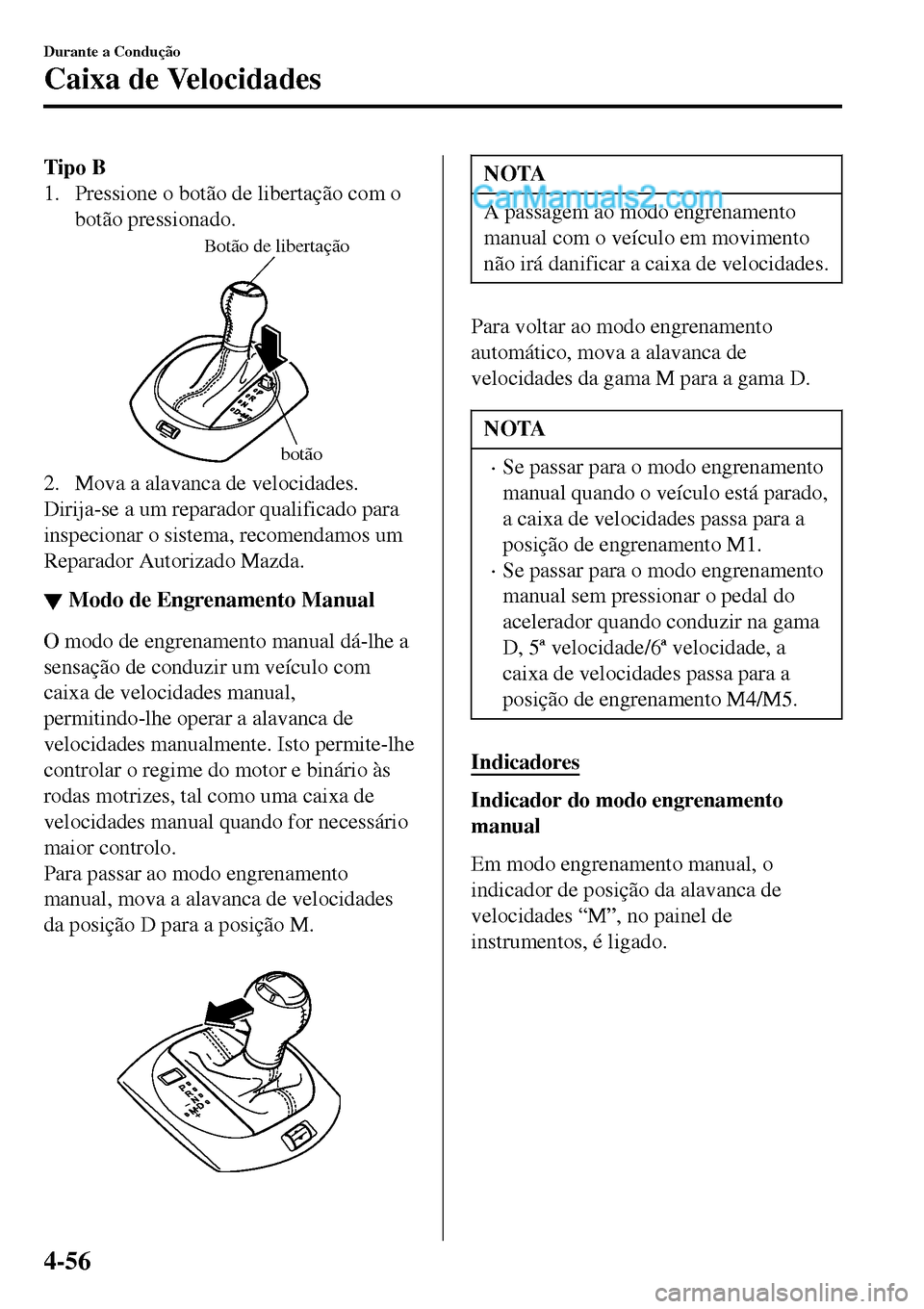

Tipo B
1. Pressione o botão de libertação com o
botão pressionado.
Botão de libertação
botão
2. Mova a alavanca de velocidades.
Dirija-se a um reparador qualificado para
inspecionar o sistema, recomendamos um
Reparador Autorizado Mazda.
▼▼Modo de Engrenamento Manual
O modo de engrenamento manual dá-lhe a
sensação de conduzir um veículo com
caixa de velocidades manual,
permitindo-lhe operar a alavanca de
velocidades manualmente. Isto permite-lhe
controlar o regime do motor e binário às
rodas motrizes, tal como uma caixa de
velocidades manual quando for necessário
maior controlo.
Para passar ao modo engrenamento
manual, mova a alavanca de velocidades
da posição D para a posição M.

NOTA
A passagem ao modo engrenamento
manual com o veículo em movimento
não irá danificar a caixa de velocidades.
Para voltar ao modo engrenamento
automático, mova a alavanca de
velocidades da gama M para a gama D.
NOTA
•Se passar para o modo engrenamento
manual quando o veículo está parado,
a caixa de velocidades passa para a
posição de engrenamento M1.
•Se passar para o modo engrenamento
manual sem pressionar o pedal do
acelerador quando conduzir na gama
D, 5ª velocidade/6ª velocidade, a
caixa de velocidades passa para a
posição de engrenamento M4/M5.
Indicadores
Indicador do modo engrenamento
manual
Em modo engrenamento manual, o
indicador de posição da alavanca de
velocidades “M”, no painel de
instrumentos, é ligado.
Durante a Condução
Caixa de Velocidades
4-56

Indicador de velocidade selecionada
O número da velocidade selecionada é
ligado.

Indicador do modo engrenamento manual
Indicador de velocidade
selecionada
NOTA
Se não for possível passar para uma
velocidade inferior devido à elevada
velocidade do veículo, o indicador de
velocidade selecionada irá piscar duas
vezes para assinalar que não poderá ser
efetuada uma redução de caixa (para
proteger a transmissão).
Indicador de Velocidade Selecionada*
O indicador de velocidade selecionada
ajuda-o a obter o consumo ideal de
combustível e uma condução suave. Indica
a velocidade selecionada, no painel de
instrumentos, e avisa também o condutor
para mudar para a velocidade mais
apropriada de acordo com a condição da
condução atual.
Posição da alavanca de
velocidades selecionadaPosição da alavanca de
velocidades adequada
Indicação Condição
NuméricaÉ indicada a velocidade selecio-
nada.
e numéricaÉ recomendada a passagem para
uma velocidade superior ou infe-
rior indicada.
CUIDADO
Não se baseie apenas nas
recomendações de passagens para
velocidades superiores/inferiores pelos
indicadores. A condição da condução
atual poderá exigir operações de caixa
diferentes da indicação. Para evitar o
risco de acidentes, as condições da
estrada e de tráfego devem ser
avaliadas corretamente pelo condutor
antes de realizar uma passagem de
caixa.
NOTA
O indicador de velocidade selecionada
desliga quando são realizadas as
seguintes operações.
•O veículo está parado.
•O modo de caixa de velocidades
manual é cancelado.
Durante a Condução
Caixa de Velocidades
*Alguns modelos.4-57

Passagem Manual para Uma Velocidade
Superior
Poderá realizar passagens de caixa para
velocidades superiores através da alavanca
de velocidades ou dos comandos da caixa
de velocidades no volante
*.
M1
: M2
: M3
: M4
: M5
: M6
Utilizar a alavanca de velocidades
Para passar para uma velocidade superior,
empurre a alavanca de velocidades para
trás
uma vez.

Utilizar o comando da caixa de
velocidades no volante
*
Para realizar uma passagem para uma
velocidade superior com os comandos da
caixa de velocidades no volante, puxe o
comando UP (
) na sua direção uma
vez.

Interruptor para
CIMA (+/OFF)
AV I S O
Mantenha as mãos no aro do volante
quando utilizar os dedos nos
comandos da caixa de velocidades no
volante:
É perigoso colocar as suas mãos no
interior do aro do volante quando
utiliza os comandos da caixa de
velocidades no volante. Em caso de
colisão, se o airbag do condutor
disparar, poderá ferir as mãos.
NOTA
•Quando conduzir com o veículo a
baixa velocidade, poderá não ser
possível realizar uma passagem de
caixa para uma velocidade superior.
•Não conduza o veículo com o
ponteiro do conta-rotações na ZONA
VERMELHA quando estiver no
modo de engrenamento manual.
Além disso, o modo de engrenamento
manual passa para modo de
engrenamento automático enquanto o
pedal do acelerador estiver
totalmente pressionado.
Esta função é cancelada enquanto o
DSC estiver desligado. Contudo, se o
veículo for conduzido continuamente
a um regime elevado, poderá ocorrer
automaticamente uma passagem de
caixa para uma velocidade superior,
para proteger o motor.
Durante a Condução
Caixa de Velocidades
4-58*Alguns modelos.
