2017 JEEP GRAND CHEROKEE Návod na použitie a údržbu (in Slovak)

VAROVANIE!
Nepokúšajte sa vymieňať pneumatiku na
tej strane vozidla, ktorá je najbližšie k cest-
nej premávke. Vozidlo odstavte v dostatoč-
nej vzdialenosti od cesty, aby vás počas
zdvíhania vozidla a výmeny kolesa ne-
mohlo zasiahnuť okoloidúce vozidlo.
2. Zapnite blikajúce výstražné svetlá.
3. Zatiahnite parkovaciu brzdu.
4. Preraďte volič prevodového stupňa do
polohy PARKOVANIE (P).
5. Spínač zapaľovania otočte do polohy
OFF (Vypnuté).6. Podložte prednú a zadnú časť kolesa,
ktoré sa nachádza diagonálne oproti po-
lohe, ktorú zdvíhate. Ak napríklad meníte
pravú prednú pneumatiku, zablokujte
zadné ľavé koleso.
POZNÁMKA:
Počas zdvíhania vozidla sa vo vozidle
nesmú nachádzať cestujúci.7.
Ak ide o vozidlo vybavené systémom
Quadra-Lift, ďalšie informácie o vypnutí
automatického vyrovnávania nájdete v od-
seku „Systém Quadra-Lift – ak je súčasťou
výbavy“ v časti „Štartovanie a prevádzka“
v používateľskej príručke na webovej loka-
lite
www.mopar.eu/owner.
Pokyny týkajúce sa zdvíhania
VAROVANIE!
Pozorne sledujte tieto varovania na vý-
menu pneumatík, pomôžete tak predchá-
dzať osobným poraneniam alebo poško-
deniu vozidla:
• Pred zdvíhaním vozidlo vždy zaparkujte
na pevnom a rovnom povrchu, pokiaľ
možno čo najďalej od okraja cesty.
• Zapnite blikajúce výstražné svetlá.
• Podložte koleso diagonálne oproti zdví-
hanému kolesu.
• Pevne zatiahnite ručnú brzdu a na-
stavte automatickú prevodovku do po-
lohy PARKOVANIE.

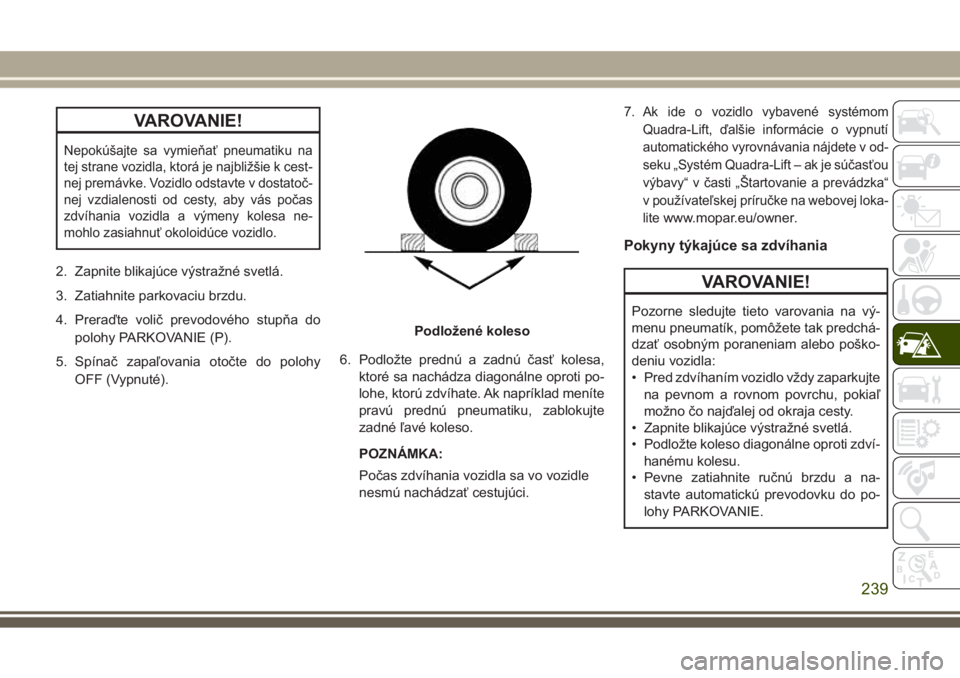

Podložené koleso
239

VAROVANIE!
• Nikdy neštartujte ani nespúšťajte motor,
keď je vozidlo na zdviháku.
• Nedovoľte nikomu sedieť vo vozidle,
keď je vozidlo na zdviháku.
• Nedovoľte nikomu byť pod vozidlom,
keď je vozidlo na zdviháku. Ak sa potre-
bujete dostať pod zdvihnuté vozidlo,
navštívte servisné centrum, v ktorom je
možné vozidlo zdvihnúť pomocou veľ-
kého hydraulického zdviháka.
• Zdvihák používajte len na vyznačených
miestach a len na zdvíhanie tohto vo-
zidla pri výmene pneumatík.
• Ak pracujete na ceste alebo v jej blíz-
kosti, dávajte veľký pozor na prechá-
dzajúce motorové vozidlá.
•
Na zaistenie bezpečného umiestnenia
rezervných pneumatík, nahustených
alebo vypustených, odkladajte pneuma-
tiky s driekom ventilu otočeným k zemi.
VÝSTRAHA!
Nepokúšajte sa zdvíhať vozidlo so zdvi-
hákom umiestneným na iných miestach,
ako sú miesta vyznačené v pokynoch na
zdvíhanie pre toto vozidlo.
1. Vyberte rezervnú pneumatiku, zdvihák
a nástroje z úložného miesta.
2. Povoľte (ale neodpájajte) matice na
upevnenie kolesa ich otočením smerom
doľava o jednu otáčku – koleso sa stále
musí nachádzať na zemi.
3.
Zmontujte zdvihák a nástroje na zdvíhanie.
Výstražný štítok
Súprava zdviháka a nástrojov
V PRÍPADE NÚDZE
240

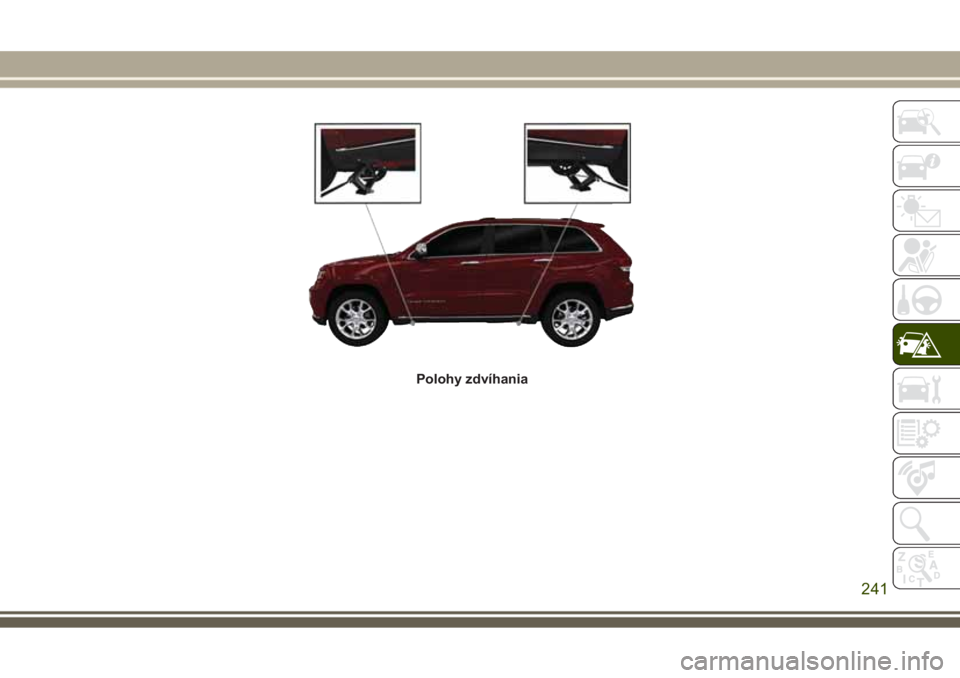

Polohy zdvíhania
241

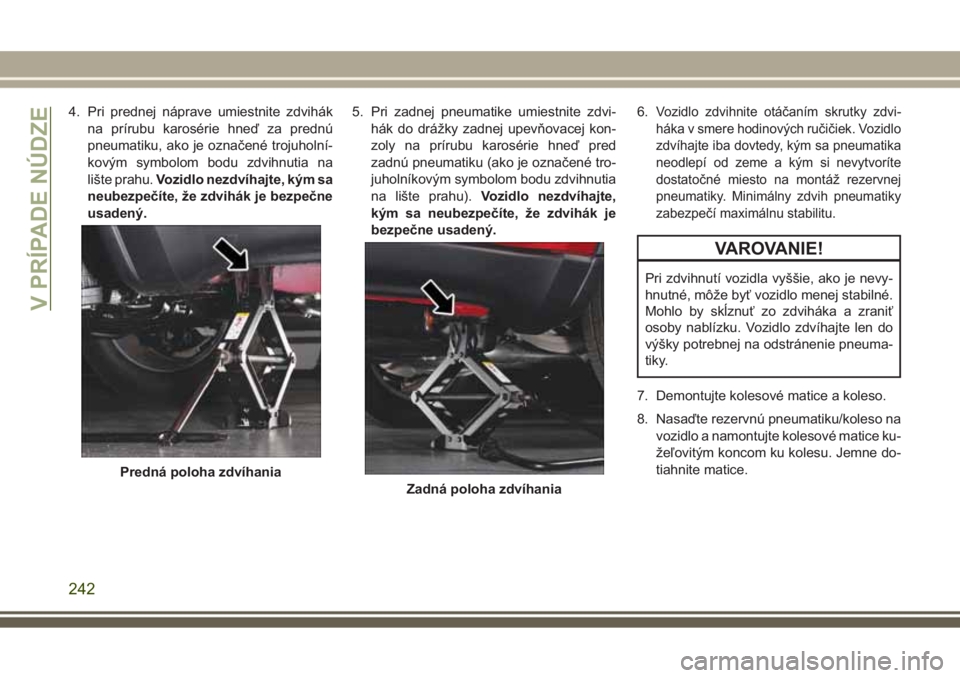

4. Pri prednej náprave umiestnite zdvihák
na prírubu karosérie hneď za prednú
pneumatiku, ako je označené trojuholní-
kovým symbolom bodu zdvihnutia na
lište prahu.Vozidlo nezdvíhajte, kým sa
neubezpečíte, že zdvihák je bezpečne
usadený.5. Pri zadnej pneumatike umiestnite zdvi-
hák do drážky zadnej upevňovacej kon-
zoly na prírubu karosérie hneď pred
zadnú pneumatiku (ako je označené tro-
juholníkovým symbolom bodu zdvihnutia
na lište prahu).Vozidlo nezdvíhajte,
kým sa neubezpečíte, že zdvihák je
bezpečne usadený.6.Vozidlo zdvihnite otáčaním skrutky zdvi-
háka v smere hodinových ručičiek. Vozidlo
zdvíhajte iba dovtedy, kým sa pneumatika
neodlepí od zeme a kým si nevytvoríte
dostatočné miesto na montáž rezervnej
pneumatiky. Minimálny zdvih pneumatiky
zabezpečí maximálnu stabilitu.
VAROVANIE!
Pri zdvihnutí vozidla vyššie, ako je nevy-
hnutné, môže byť vozidlo menej stabilné.
Mohlo by skĺznuť zo zdviháka a zraniť
osoby nablízku. Vozidlo zdvíhajte len do
výšky potrebnej na odstránenie pneuma-
tiky.
7. Demontujte kolesové matice a koleso.
8. Nasaďte rezervnú pneumatiku/koleso na
vozidlo a namontujte kolesové matice ku-
žeľovitým koncom ku kolesu. Jemne do-
tiahnite matice.
Predná poloha zdvíhania
Zadná poloha zdvíhania
V PRÍPADE NÚDZE
242

VAROVANIE!
Ak sa chcete vyhnúť zosunutiu vozidla zo
zdviháka, úplne nedoťahujte kolesové
matice dovtedy, kým vozidlo zo zdviháka
nespustíte. Nedodržanie tohto upozorne-
nia môže viesť k vážnemu zraneniu.
VÝSTRAHA!
Uistite sa, že rezervnú pneumatiku mon-
tujete s driekom ventilu smerom von. Ak
sa rezervná pneumatika namontuje ne-
správne, vozidlo sa môže poškodiť.
9. Otáčaním skrutky zdviháka proti smeru
pohybu hodinových ručičiek spustite vo-
zidlo na zem a odpojte zdvihák a kole-
sové bloky.
10.
Dotiahnite kolesové matice. Počas uťa-
hovania tlačte kľúč nadol na konci ruko-
väte, dosiahnete tak lepšiu páku. Kole-
sové matice doťahujte vo hviezdicovom
vzore, kým každá matica nebude utia-
hnutá dvakrát. Správne hodnoty uťaho-
vacích momentov kolesových matíc náj-
dete v odseku „Špecifikácie uťahovacích
momentov“ v časti „Technické údaje“. Ak
máte pochybnosti o správnosti dotiahnu-
tia, nechajte kolesá skontrolovať u autori-
zovaného predajcu alebo v servise po-
mocou momentového kľúča.
11. Spustite zdvihák do úplne zatvorenej
polohy a vráťte ho aj s nástrojmi do
správnych polôh v penovej priehradke.
12. Odoberte malý stredový uzáver a bez-
pečne uložte koleso v nákladovom
priestore.
Montáž rezervného kolesa/
pneumatiky
Rezerva
243

13. Hliníkové koleso a pneumatiku si ne-
chajte čo najskôr opraviť, správne zais-
tite rezervnú pneumatiku špeciálnou
krídlovou maticou momentom 5 Nm
(3,7 ft-lbs), znova založte penovú prieh-
radku pre súpravu zdviháka a nástrojov
a zatvorte zadný kryt podlahy náklad-
ného priestoru.
POZNÁMKA:
S namontovanou rezervnou pneumatikou
nejazdite viac než 80 km (50 míľ) pri max.
rýchlosti 80 km/h (50 mph).
VAROVANIE!
Uvoľnená pneumatika alebo zdvihák
vymrštené pri nehode alebo prudkom
zastavení by mohli ohroziť používateľov
vozidla. Diely zdviháka a rezervnú
pneumatiku vždy odkladajte na určené
miesta. Vyfučanú pneumatiku (defekt)
dajte bezodkladne opraviť alebo vymeniť.
Postup pri výmene
1. Cestné koleso namontujte na os.
2. Namontujte zostávajúce kolesové matice
tak, aby kužeľovitý koniec matice smero-
val ku kolesu. Jemne dotiahnite matice.
VAROVANIE!
Ak sa chcete vyhnúť zosunutiu vozidla zo
zdviháka, úplne nedoťahujte kolesové
matice dovtedy, kým vozidlo zo zdviháka
nespustíte. Nedodržanie tohto upozorne-
nia môže viesť k zraneniu osôb.
3. Spúšťajte vozidlo k zemi otáčaním ruko-
väte zdviháka proti smeru pohybu hodi-
nových ručičiek.
4. Náležité hodnoty uťahovacích momentov
kolesových matíc nájdete v odseku „Špe-
cifikácie uťahovacích momentov“ v časti
„Technické údaje“. Ak máte pochybnostio správnosti dotiahnutia, nechajte kolesá
skontrolovať u autorizovaného predajcu
alebo v servise pomocou momentového
kľúča.
5. Po najazdení 40 km (25 míľ) skontrolujte
uťahovacie momenty kolesových matíc
pomocou momentového kľúča a uistite
sa, že všetky kolesové matice správne
sedia na kolese.
Vyhlásenie o zhode
1. Dolupodpísaný Tony Fabiano, v zastú-
pení výrobcu, týmto vyhladuje, že zaria-
denie opísané nižšie je v súlade z prísluš-
nými ustanoveniami:
• smernice Európskeho spoločenstva
2006/42/ES o strojových zariadeniach
2. Opis zariadenia.
a)
Všeobecné označenie: zdvihák vozidla
b) Funkcia: zdvíhanie vozidla
V PRÍPADE NÚDZE
244

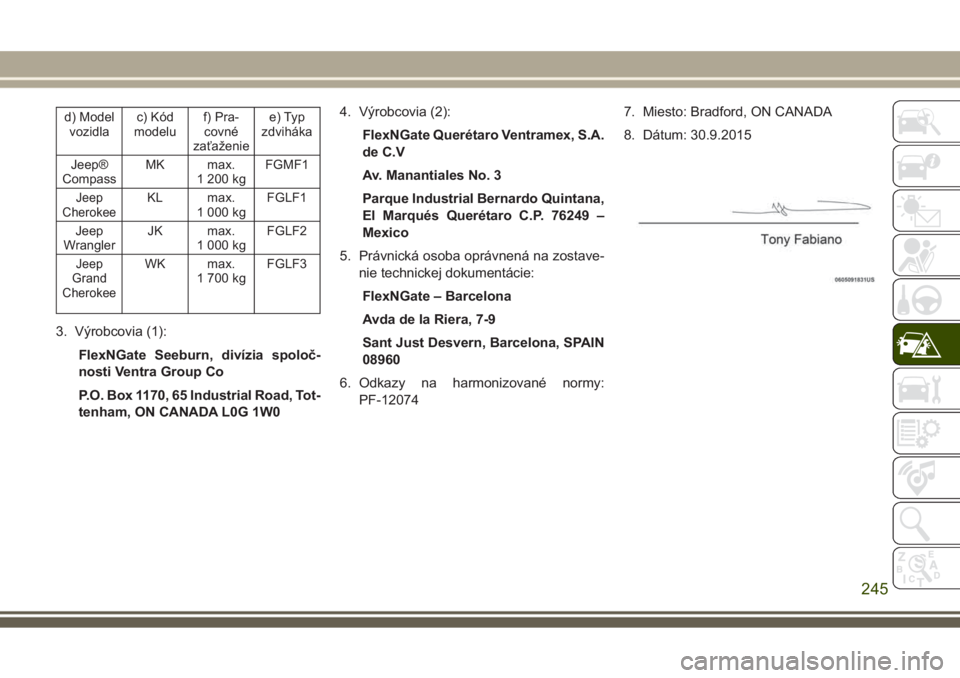

d) Model
vozidlac) Kód
modeluf) Pra-
covné
zaťaženiee) Typ
zdviháka
Jeep®
CompassMK max.
1 200 kgFGMF1
Jeep
CherokeeKL max.
1 000 kgFGLF1
Jeep
WranglerJK max.
1 000 kgFGLF2
Jeep
Grand
CherokeeWK max.
1 700 kgFGLF3
3. Výrobcovia (1):
FlexNGate Seeburn, divízia spoloč-
nosti Ventra Group Co
P.O. Box 1170, 65 Industrial Road, Tot-
tenham, ON CANADA L0G 1W04. Výrobcovia (2):
FlexNGate Querétaro Ventramex, S.A.
de C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana,
El Marqués Querétaro C.P. 76249 –
Mexico
5. Právnická osoba oprávnená na zostave-
nie technickej dokumentácie:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPAIN
08960
6. Odkazy na harmonizované normy:
PF-120747. Miesto: Bradford, ON CANADA
8. Dátum: 30.9.2015
245

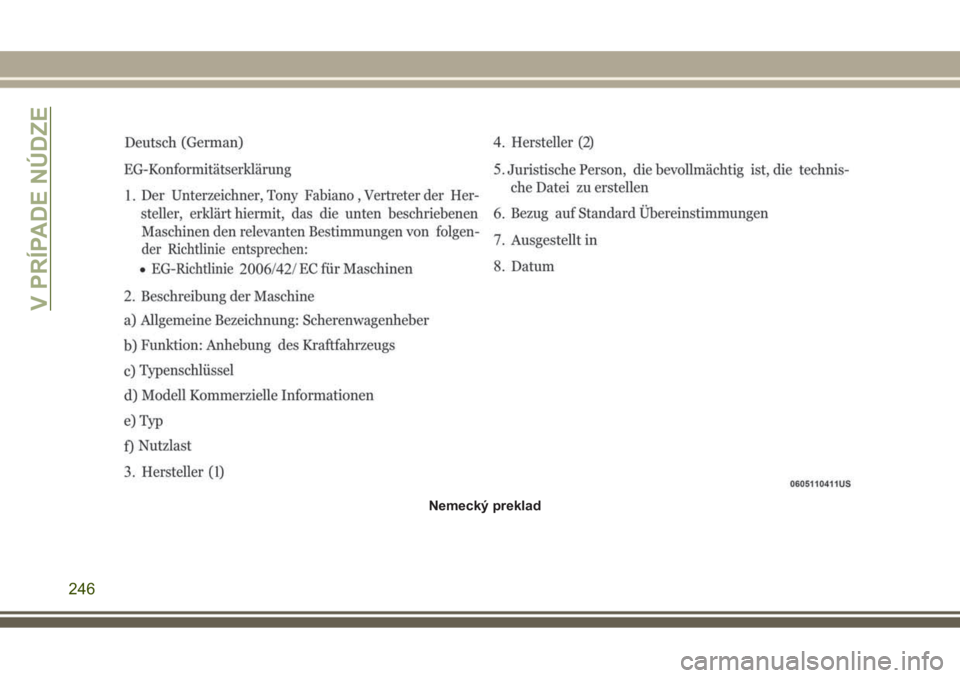

Nemecký preklad
V PRÍPADE NÚDZE
246
