2017 JEEP GRAND CHEROKEE Návod na použitie a údržbu (in Slovak)

Hmotnostná skupinaUniverzálna tabuľka umiestnenia detskej sedačky (alebo iné miesto)
Predné sedadlo spolujazdca Zadné sedadlo na kraji Zadné sedadlo v strede
Skupina0–aždo10kg X U U
Skupina 0+ – až 13 kg X U U
Skupina1–9až18kg X U U
Skupiny2a3–15až36kg X U U
Legenda k písmenám použitým vo vyššie
uvedenej tabuľke:
• U = vhodné pre zadržiavacie systémy
„univerzálnej“ kategórie schválené na po-
užívanie v tejto hmotnostnej skupine.
• UF = vhodné pre dopredu otočené zadr-
žiavacie systémy „univerzálnej“ kategórie
schválené na použitie v tejto hmotnostnej
skupine.
• L = vhodné pre konkrétne detské zadržia-
vacie systémy uvedené v pripojenom zo-
zname. Tieto zadržiavacie systémy môžu
byť v kategóriách „osobitné vozidlo“, „ob-
medzené“ alebo „polouniverzálne“.• B = zabudovaný zadržiavací systém
schválený pre danú hmotnostnú skupinu.
• X = poloha sedadla nevhodná pre deti
v tejto hmotnostnej skupine.
Bezpečnostné pásy pre staršie deti
Deti vyššie ako 1,5 m už môžu mať bezpeč-
nostné pásy, netreba použiť detský zadržia-
vací systém.
Na rozhodnutie, či bezpečnostný pás
správne sedí dieťaťu alebo treba stále pou-
žívať detský zadržiavací systém skupiny
2 alebo 3, aby bezpečnostný pás lepšie pri-
liehal, použite jednoduchý 5-krokový test:1. Môže dieťa sedieť až úplne vzadu se-
dadla vozidla?
2. Ohne dieťa pohodlne kolená cez prednú
časť sedadla vozidla – keď stále sedí až
úplne vzadu?
3. Prechádza ramenný pás cez rameno die-
ťaťa medzi jeho krkom a rukou?
4. Je lonová časť pásu čo najnižšie a dotýka
sa stehien dieťaťa a nie jeho brucha?
5. Môže dieťa zostať sedieť v takejto polohe
počas celej cesty?
143

Ak ste na ktorúkoľvek z týchto otázok odpo-
vedali „nie“, tak dieťa musí v tomto vozidle
stále používať detský zadržiavací systém
skupiny 2 alebo 3. Ak dieťa používa brušný/
ramenný pás, pravidelne kontrolujte prilieha-
nie pásu a uistite sa, že bezpečnostný pás je
zapnutý. Deti, ktoré sa na sedadle krútia
alebo krčia, môžu narušiť správne upevne-
nie pásu na tele. Ak sa ramenný pás dotýka
tváre alebo krku, premiestnite dieťa bližšie
k stredu vozidla alebo na správne umiestne-
nie bezpečnostného pásu na dieťa použite
vankúš pod detskú sedačku.
VAROVANIE!
Dbajte na to, aby si dieťa nikdy nepresu-
nulo ramennú časť pásu pod hornú kon-
čatinu alebo za telo. V prípade nehody
dieťa ramenný pás riadne neochráni
a hrozí riziko vážneho zranenia alebo
smrti. Dieťa musí mať bezpečnostný pás
vždy správne nastavený v brušnej aj ra-
mennej časti.
Zadržiavací systém ISOFIX
Vozidlo je vybavené detským zadržiavacím
ukotvovacím systémom s názvom ISOFIX.
Systém umožňuje montáž detských sedadiel
vybavených systémom ISOFIX bez použitia
bezpečnostných pásov vozidla. Systém ISO-
FIX má dve spodné ukotvenia umiestnené
v zadnej časti čalúnenia sedadla, kde sa do-
týka operadla, a vrchné upevňovacie ukotve-
nie umiestnené za sedadlom.
Príklad univerzálneho detského zadržiava-
cieho systému ISOFIX pre hmotnostnú sku-
pinu 1 je zobrazený na obr. E. Detské zadr-
žiavacie systémy ISOFIX sú k dispozícii aj
v iných hmotnostných skupinách.
Umiestnenie ukotvení ISOFIX
Spodné ukotvenia sú tyče kruhového prie-
rezu, ktoré sa nachádzajú v zadnej časti
čalúnenia sedadla, kde sa dotýka operadla,
pod symbolmi ukotvenia na operadle. Sú
viditeľné až vtedy, keď sa pri montáži det-
ského zadržiavacieho systému nakloníte
nad zadné sedadlo. Ľahko ich ucítite, ak
prstom prejdete po medzere medzi operad-
lom a čalúnením sedadla.
Obr. E
BEZPEČNOSŤ
144

Umiestnenie ukotvení popruhov
Za každým zadným sedadlom sú ukotvenia
upevňovacím popruhom, nachádzajú sa
v zadnej časti sedadla. Ak k nim chcete
získať prístup, vytiahnite kobercový podla-
hový panel z operadla, čím sa odkryjú ukot-
venia horných upevňovacích popruhov.Detské zadržiavacie systémy ISOFIX budú
na každej strane vybavené tuhou tyčou. Na
každej bude konektor na pripevnenie spod-
ného ukotvenia a možnosť na upevnenie
spojenia k ukotveniu. Detské zadržiavacie
systémy otočené dopredu a niektoré detské
zadržiavacie systémy otočené dozadu tiež
môžu byť vybavené upevňovacím popru-
hom. Upevňovací popruh bude mať na konci
háčik na pripojenie k vrchnému upevňova-
ciemu ukotveniu a možnosť na napnutie po-
pruhu po jeho pripojení k ukotveniu.
ISOFIX na strednom sedadle
VAROVANIE!
• Detský zadržiavací systém nemontujte
pomocou systému ISOFIX do strednej
polohy. Táto poloha nie je schválená
pre žiadny typ detského zadržiavacieho
systému ISOFIX.
• Detský zadržiavací systém ISOFIX ne-
upevňujte pomocou stredového ukotve-
nia. Detskú sedačku v stredovej polohe
upevnite bezpečnostným pásom.
• Nikdy nepoužívajte rovnaký spodný
kotviaci bod na pripojenie viac než
jedného detského zadržiavacieho sys-
tému. Pokyny na typickú montáž náj-
dete v časti „Montáž detského zadržia-
vacieho systému ISOFIX“.
Spodné ukotvenia na zadnom
sedadleUkotvenia upevňovacích popruhov
145

Popruh lakťovej opierky stredového
sedadla
Pri detských zadržiavacích systémoch sme-
rujúcich dozadu upevnených bezpečnost-
nými pásmi vozidla na strednom sedadle je
zadné stredové sedadlo vybavené popru-
hom lakťovej opierky, ktorý zaisťuje lakťovú
opierku v polohe nahor.
1. Ak chcete získať prístup k popruhu lakťo-
vej opierky stredového sedadla, najprv
spustite lakťovú opierku. Popruh sa na-
chádza za lakťovou opierkou a je háči-
kom zapnutý do plastového vystuženia
sedadla.
2. Potiahnutím popruhu nadol ho odopnete
od plastového vystuženia sedadla.
3. Nadvihnite lakťovú opierku a upevnite
háčik k popruhu umiestnenému v prednej
časti lakťovej opierky.Pri montáži detského zadržiavacieho sys-
tému vždy dodržiavajte pokyny jeho vý-
robcu. Nižšie uvedený spôsob montáže sa
nevzťahuje na všetky detské zadržiavacie
systémy.
Popruh lakťovej opierky stredového
sedadlaUpevnený popruh lakťovej opierky
stredového sedadla
BEZPEČNOSŤ
146

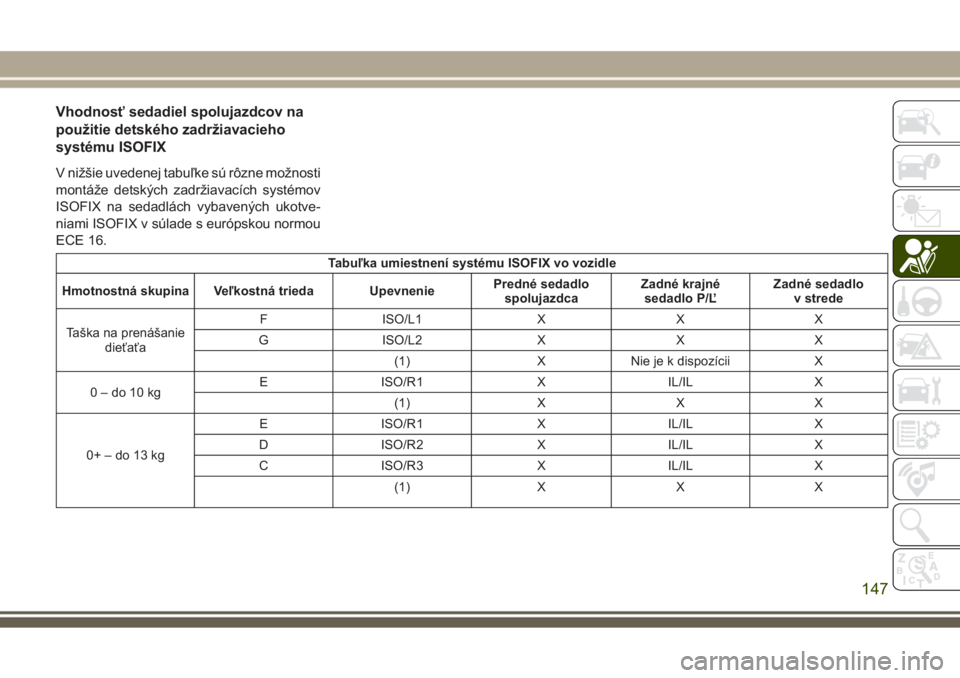

Vhodnosť sedadiel spolujazdcov na
použitie detského zadržiavacieho
systému ISOFIX
V nižšie uvedenej tabuľke sú rôzne možnosti
montáže detských zadržiavacích systémov
ISOFIX na sedadlách vybavených ukotve-
niami ISOFIX v súlade s európskou normou
ECE 16.
Tabuľka umiestnení systému ISOFIX vo vozidle
Hmotnostná skupina Veľkostná trieda UpevneniePredné sedadlo
spolujazdcaZadné krajné
sedadlo P/ĽZadné sedadlo
v strede
Taška na prenášanie
dieťaťaF ISO/L1 X X X
G ISO/L2 X X X
(1) X Nie je k dispozícii X
0–do10kgE ISO/R1 X IL/IL X
(1) X X X
0+–do13kgE ISO/R1 X IL/IL X
D ISO/R2 X IL/IL X
C ISO/R3 X IL/IL X
(1) X X X
147

Tabuľka umiestnení systému ISOFIX vo vozidle
Hmotnostná skupina Veľkostná trieda UpevneniePredné sedadlo
spolujazdcaZadné krajné
sedadlo P/ĽZadné sedadlo
v strede
I–9až18kgD ISO/R2 X IUF/IUF X
C ISO/R3 X IUF/IUF X
B ISO/F2 X IUF/IUF X
B1 ISO/F2X X IUF/IUF X
A ISO/F3 X IUF/IUF X
(1) X Nie je k dispozícii X
II – 15 až 25 kg (1) X Nie je k dispozícii X
III – 22 až 36 kg (1) X Nie je k dispozícii X
Legenda k písmenám použitým vo vyššie
uvedenej tabuľke:
• (1) = Pri detských zadržiavacích systé-
moch, ktoré nemajú identifikáciu veľkost-
nej triedy ISO/XX (A až G), pri príslušnej
hmotnostnej skupine, výrobca označí od-
poručenie detského zadržiavacieho sys-
tému ISOFIX špecificky pre vozidlo a pre
každú polohu.
• IL = vhodné pre špecifické detské zadržia-
vacie systémy ISOFIX (CRS) uvedené
v pripojenom zozname. Ide o detské za-držiavacie systémy ISOFIX, ktoré patria
do kategórií „osobitné vozidlo“, „obme-
dzené“ alebo „polouniverzálne“.
• IUF = vhodné pre detské záchytné sys-
témy ISOFIX otočené dopredu „univerzál-
nej“ kategórie schválené pre použitie
v tejto hmotnostnej skupine.
•
X = poloha ISOFIX nevhodná pre detské
zadržiavacie systémy ISOFIX v tejto hmot-
nostnej skupine alebo veľkostnej triede.
Pri montáži detského zadržiavacieho
systému vždy dodržiavajte pokyny jeho
výrobcu. Nižšie uvedený spôsob mon-
táže sa nevzťahuje na všetky detské
zadržiavacie systémy. Pri použití det-
ského zadržiavacieho systému Universal
ISOFIX sa smú používať iba schválené
detské zadržiavacie systémy s označe-
ním ECE R44 (verzia R44/03 alebo vyššia)
„Universal ISOFIX“.
BEZPEČNOSŤ
148

Postup pri montáži detského zadržia-
vacieho systému ISOFIX
Ak je vybrané sedadlo vybavené bezpeč-
nostným pásom so zapínateľným navíjačom
s automatickým zaistením (ALR), uložte
bezpečnostný pás podľa pokynov nižšie. In-
formácie o typoch bezpečnostných pásov,
ktorými sú vybavené jednotlivé sedadlá, náj-
dete v časti „Montáž detského zadržiava-
cieho systému pomocou bezpečnostného
pásu vozidla“.
1. Uvoľnite nastavovacie prvky na spod-
ných úchytkách a na upevňovacom po-
pruhu detskej sedačky tak, aby ste mohli
jednoducho pripojiť úchytky k ukotve-
niam vozidla.
2. Umiestnite detskú sedačku medzi
spodné ukotvenia požadovaného se-
dadla. Pri niektorých sedadlách v druhom
rade možno budete musieť nakloniť se-
dadlo prípadne zdvihnúť opierku hlavy,
aby dobre dosadla. Ak sa dá zadné se-
dadlo vo vozidle posúvať dopredu a do-
zadu, možno ho budete chcieť posunúť
do najzadnejšej polohy, aby ste urobilimiesto pre detskú sedačku. Taktiež mô-
žete posunúť predné sedadlo dopredu,
aby bolo viac miesta pre detskú sedačku.
3. Pripevnite úchytky detského zadržiava-
cieho systému k spodným ukotveniam
požadovaného sedadla.
4. Ak detský zadržiavací systém disponuje
upevňovacím popruhom, pripevnite ho
k ukotveniu horného popruhu. Pokyny na
pripevnenie ukotvenia upevňovacieho
popruhu nájdete v časti „Montáž det-
ského zadržiavacieho systému pomocou
ukotvenia horného popruhu“.
5. Zatlačte detský zadržiavací systém do-
zadu a nadol do sedadla a zároveň utiah-
nite všetky popruhy. Napnite popruhy
podľa pokynov výrobcu detského zadr-
žiavacieho systému.
6. Či je detský zadržiavací systém namon-
tovaný pevne otestujte tak, že potiahnite
detskú sedačku dozadu a dopredu
v dráhe pásu. Nesmie sa posunúť o viac
ako 25 mm v žiadnom smere.
VAROVANIE!
• Nesprávna montáž detského zadržia-
vacieho systému do ukotvení systému
ISOFIX môže viesť k zlyhaniu systému.
Dieťa sa môže vážne alebo smrteľne
zraniť. Pri montáži detského zadržiava-
cieho systému postupujte presne podľa
pokynov výrobcu.
• Ukotvenia detských zadržiavacích sys-
témov sú skonštruované tak, aby zniesli
záťaž len správne namontovaných det-
ských zadržiavacích systémov. V žiad-
nom prípade sa nesmú používať ako
bezpečnostné pásy pre dospelých, ako
popruhy alebo na upevnenie iných
predmetov alebo zariadení vo vozidle.
• Montáž detského zadržiavacieho sys-
tému vykonávajte, keď je vozidlo v po-
koji. Správne upevnenie detského zadr-
žiavacieho systému ISOFIX do konzol
signalizuje zacvaknutie.
149

Montáž detských zadržiavacích systé-
mov pomocou ukotvenia horného
popruhu
1. Pozrite sa za sedadlo, na ktoré zamýš-
ľate namontovať detský zadržiavací
systém, a nájdete upevňovacie ukotve-
nie. Aby ste získali lepší prístup k upev-
ňovaciemu ukotveniu, možno budete mu-
sieť posunúť sedadlo dopredu. Ak dané
sedadlo nemá vrchné upevňovacie ukot-
venie, premiestnite detský zadržiavací
systém na iné sedadlo vozidla, ak je
k dispozícii.
2.
Ak sa chcete dostať k horným ukotveniam
upevňovacích popruhov za zadným se-
dadlom, vytiahnite kobercový podlahový
panel z operadla, čím sa odkryjú ukotvenia
horných upevňovacích popruhov.3. Veďte upevňovací popruh detskej se-
dačky tak, aby ste vytvorili čo najpriamej-
šiu dráhu popruhu medzi ukotvením
a detskou sedačkou. Ak je vozidlo vyba-
vené zadnými opierkami hlavy, zdvihnite
opierku hlavy a, kde je to možné, veďte
upevňovací popruh popod opierku hlavy
a medzi dvomi stĺpikmi. Ak to nie je
možné, spustite opierku hlavy a veďte
popruh okolo vonkajšej strany opierky
hlavy.4. Na stredovom sedadle veďte upevňovací
popruh cez operadlo a opierku hlavy
a upevnite háčik k ukotveniu popruhu
umiestnenom na zadnej časti sedadla.
5. Pripojte hák upevňovacieho popruhu det-
ského zadržiavacieho systému k vrch-
nému upevňovaciemu ukotveniu, ako je
to zobrazené na nákrese.
Vrchné ukotvenie upevňovacieho
popruhu (umiestnené na operadle
sedadla)
Pripevnenie vrchného
upevňovacieho popruhu
BEZPEČNOSŤ
150
