2017 JEEP GRAND CHEROKEE Instructieboek (in Dutch)

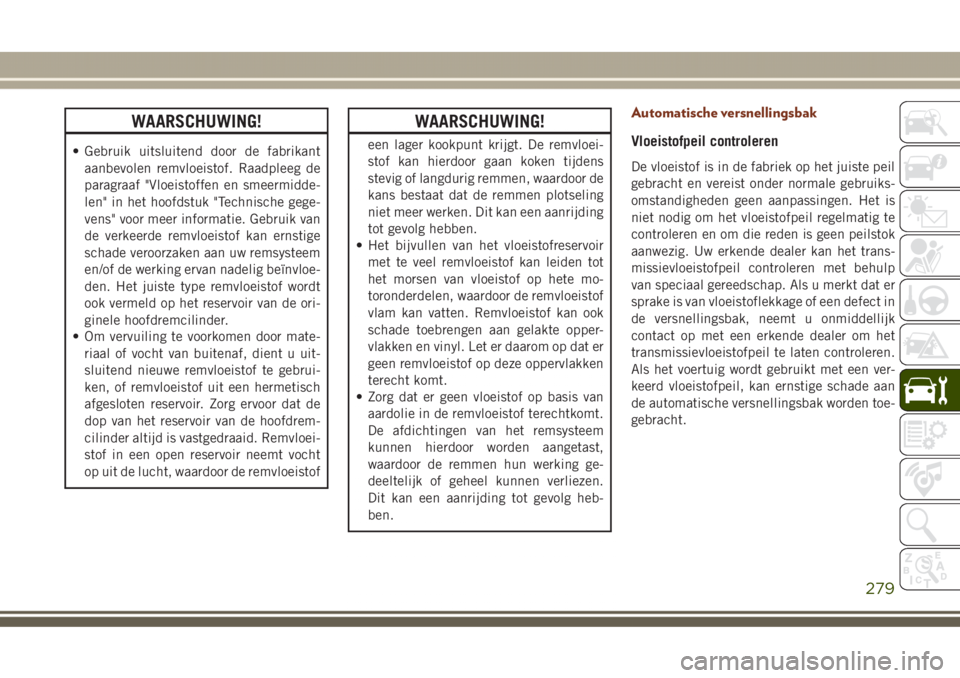

WAARSCHUWING!
• Gebruik uitsluitend door de fabrikant
aanbevolen remvloeistof. Raadpleeg de
paragraaf "Vloeistoffen en smeermidde-
len" in het hoofdstuk "Technische gege-
vens" voor meer informatie. Gebruik van
de verkeerde remvloeistof kan ernstige
schade veroorzaken aan uw remsysteem
en/of de werking ervan nadelig beïnvloe-
den. Het juiste type remvloeistof wordt
ook vermeld op het reservoir van de ori-
ginele hoofdremcilinder.
• Om vervuiling te voorkomen door mate-
riaal of vocht van buitenaf, dient u uit-
sluitend nieuwe remvloeistof te gebrui-
ken, of remvloeistof uit een hermetisch
afgesloten reservoir. Zorg ervoor dat de
dop van het reservoir van de hoofdrem-
cilinder altijd is vastgedraaid. Remvloei-
stof in een open reservoir neemt vocht
op uit de lucht, waardoor de remvloeistof
WAARSCHUWING!
een lager kookpunt krijgt. De remvloei-
stof kan hierdoor gaan koken tijdens
stevig of langdurig remmen, waardoor de
kans bestaat dat de remmen plotseling
niet meer werken. Dit kan een aanrijding
tot gevolg hebben.
• Het bijvullen van het vloeistofreservoir
met te veel remvloeistof kan leiden tot
het morsen van vloeistof op hete mo-
toronderdelen, waardoor de remvloeistof
vlam kan vatten. Remvloeistof kan ook
schade toebrengen aan gelakte opper-
vlakken en vinyl. Let er daarom op dat er
geen remvloeistof op deze oppervlakken
terecht komt.
• Zorg dat er geen vloeistof op basis van
aardolie in de remvloeistof terechtkomt.
De afdichtingen van het remsysteem
kunnen hierdoor worden aangetast,
waardoor de remmen hun werking ge-
deeltelijk of geheel kunnen verliezen.
Dit kan een aanrijding tot gevolg heb-
ben.
Automatische versnellingsbak
Vloeistofpeil controleren
De vloeistof is in de fabriek op het juiste peil
gebracht en vereist onder normale gebruiks-
omstandigheden geen aanpassingen. Het is
niet nodig om het vloeistofpeil regelmatig te
controleren en om die reden is geen peilstok
aanwezig. Uw erkende dealer kan het trans-
missievloeistofpeil controleren met behulp
van speciaal gereedschap. Als u merkt dat er
sprake is van vloeistoflekkage of een defect in
de versnellingsbak, neemt u onmiddellijk
contact op met een erkende dealer om het
transmissievloeistofpeil te laten controleren.
Als het voertuig wordt gebruikt met een ver-
keerd vloeistofpeil, kan ernstige schade aan
de automatische versnellingsbak worden toe-
gebracht.
279

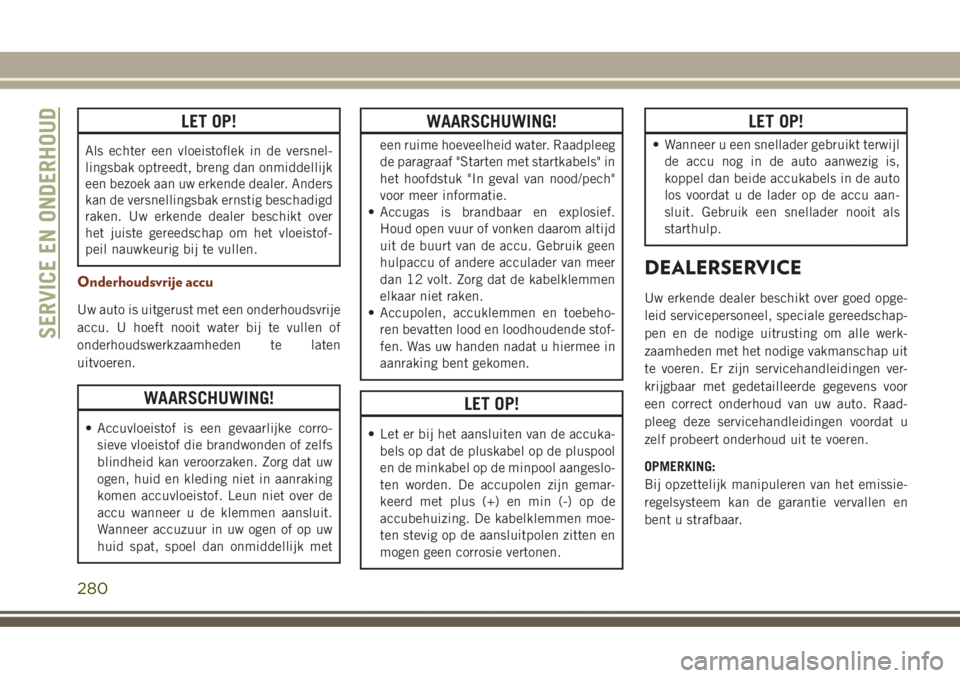

LET OP!
Als echter een vloeistoflek in de versnel-
lingsbak optreedt, breng dan onmiddellijk
een bezoek aan uw erkende dealer. Anders
kan de versnellingsbak ernstig beschadigd
raken. Uw erkende dealer beschikt over
het juiste gereedschap om het vloeistof-
peil nauwkeurig bij te vullen.
Onderhoudsvrije accu
Uw auto is uitgerust met een onderhoudsvrije
accu. U hoeft nooit water bij te vullen of
onderhoudswerkzaamheden te laten
uitvoeren.
WAARSCHUWING!
• Accuvloeistof is een gevaarlijke corro-
sieve vloeistof die brandwonden of zelfs
blindheid kan veroorzaken. Zorg dat uw
ogen, huid en kleding niet in aanraking
komen accuvloeistof. Leun niet over de
accu wanneer u de klemmen aansluit.
Wanneer accuzuur in uw ogen of op uw
huid spat, spoel dan onmiddellijk met
WAARSCHUWING!
een ruime hoeveelheid water. Raadpleeg
de paragraaf "Starten met startkabels" in
het hoofdstuk "In geval van nood/pech"
voor meer informatie.
• Accugas is brandbaar en explosief.
Houd open vuur of vonken daarom altijd
uit de buurt van de accu. Gebruik geen
hulpaccu of andere acculader van meer
dan 12 volt. Zorg dat de kabelklemmen
elkaar niet raken.
• Accupolen, accuklemmen en toebeho-
ren bevatten lood en loodhoudende stof-
fen. Was uw handen nadat u hiermee in
aanraking bent gekomen.
LET OP!
• Let er bij het aansluiten van de accuka-
bels op dat de pluskabel op de pluspool
en de minkabel op de minpool aangeslo-
ten worden. De accupolen zijn gemar-
keerd met plus (+) en min (-) op de
accubehuizing. De kabelklemmen moe-
ten stevig op de aansluitpolen zitten en
mogen geen corrosie vertonen.
LET OP!
• Wanneer u een snellader gebruikt terwijl
de accu nog in de auto aanwezig is,
koppel dan beide accukabels in de auto
los voordat u de lader op de accu aan-
sluit. Gebruik een snellader nooit als
starthulp.
DEALERSERVICE
Uw erkende dealer beschikt over goed opge-
leid servicepersoneel, speciale gereedschap-
pen en de nodige uitrusting om alle werk-
zaamheden met het nodige vakmanschap uit
te voeren. Er zijn servicehandleidingen ver-
krijgbaar met gedetailleerde gegevens voor
een correct onderhoud van uw auto. Raad-
pleeg deze servicehandleidingen voordat u
zelf probeert onderhoud uit te voeren.
OPMERKING:
Bij opzettelijk manipuleren van het emissie-
regelsysteem kan de garantie vervallen en
bent u strafbaar.
SERVICE EN ONDERHOUD
280

WAARSCHUWING!
U kunt ernstig letsel oplopen tijdens het
werken aan of bij een motorvoertuig. Voer
alleen de service uit waarvan u de kennis
en waarvoor u de juiste apparatuur heeft.
Als u twijfelt over uw kunde om een be-
paalde werkzaamheid uit te voeren, breng
dan uw auto naar een vakkundige monteur.
Onderhoud van de airconditioning
Voor optimale prestaties kunt u het aircosys-
teem het best laten controleren door een
erkende dealer aan het begin van het zomer-
seizoen. Bij deze onderhoudsbeurt moeten
ook de condensorribben worden gereinigd en
moet een werkingstest worden uitgevoerd.
Laat ook de spanning van de aandrijfriem
controleren.
WAARSCHUWING!
•Gebruik voor uw airco uitsluitend door de
fabrikant goedgekeurde compressor-
smeermiddelen en koudemiddelen. Som-
WAARSCHUWING!
mige niet-goedgekeurde koudemiddelen
zijn brandbaar en explosief en kunnen
daardoor ernstig letsel veroorzaken. An-
dere niet-goedgekeurde koudemiddelen of
smeermiddelen kunnen het systeem be-
schadigen, wat hoge reparatiekosten met
zich meebrengt. Raadpleeg de service- en
garantiehandleiding voor meer informatie.
• Het aircosysteem bevat een koudemid-
del onder hoge druk. Om persoonlijk
letsel of schade aan het systeem te voor-
komen mag het bijvullen van koudemid-
del, of andere reparaties waarbij leidin-
gen moeten worden losgekoppeld,
alleen worden uitgevoerd door een vak-
bekwame monteur.
LET OP!
Spoel het systeem van de airconditioning
niet met chemicaliën, omdat daardoor de
onderdelen van de airconditioning bescha-
digd kunnen raken. Dergelijke schade wordt
niet gedekt door de standaardgarantie.
Vervanging van het aircofilter (luchtfilter
van de airco)
Raadpleeg "Gepland onderhoud" in dit hoofd-
stuk voor de juiste onderhoudsintervallen.
WAARSCHUWING!
Verwijder het interieurluchtfilter niet ter-
wijl de motor loopt, of wanneer de contact-
schakelaar in de stand ACC of ON/RUN
staat. Als het interieurluchtfilter is verwij-
derd en de aanjager in werking is, kan de
aanjager in contact komen met uw handen
en vuil en deeltjes in uw ogen blazen, wat
kan leiden tot letsel.
Het luchtfilter van het aircosysteem bevindt
zich in de luchtinlaat achter het handschoe-
nenkastje. Volg de onderstaande procedure
om het filter te vervangen:
1. Open het handschoenenkastje en neem
alle voorwerpen eruit.
281

2. Aan weerszijden van de klep van het
handschoenenkastje bevinden zich de
aanslagen van het handschoenenkastje.
Sluit de klep van het handschoenenkastje
gedeeltelijk en druk de klep naar binnenom de aanslag van het handschoenen-
kastje aan één kant te ontgrendelen, en
herhaal deze procedure aan de andere
kant.
3. Trek de rechterzijde van de klep van het
handschoenenkastje naar de achterkant
van de auto om de klep van het hand-
schoenenkastje uit de scharnieren te
nemen.
OPMERKING:
Bij het losnemen van de klep van het
handschoenenkastje uit de scharnieren,
is er enige weerstand.
4. Als de klep van het handschoenenkastje
los is, verwijdert u het spankoord van het
handschoenenkastje en de klem van het
koord, door de klem naar de voorkant van
de klep van het handschoenenkastje te
schuiven en naar boven toe uit de klep van
het handschoenenkastje te verwijderen.
5. Verwijder het filterdeksel door het sluit-
lipje en het klikmechanisme halverwege
waarmee het filterdeksel aan de ventila-
tiebehuizing is bevestigd, los te nemen.Neem het klikmechanisme halverwege los
door de klep naar buiten te trekken. Neem
het filterdeksel los uit het scharnier aan
de rechterkant, om het deksel volledig te
verwijderen.
6. Verwijder het luchtfilter van de airco door
het recht uit de behuizing te trekken.
Handschoenenkastje
1 — Aanslagen handschoenenkastje
2 — Spankoord handschoenenkastje
3 — Klep handschoenenkastje
Aircoluchtfilterdeksel
1 — Sluitlipje
2 — Klikmechanisme halverwege
3 — Scharnier van filterdeksel
SERVICE EN ONDERHOUD
282

7. Installeer het luchtfilter van de airco met
de pijl op het filter naar beneden wijzend.
Bij het terugplaatsen van het filterdeksel
zorgen dat het deksel goed in de houders
klikt en vast wordt gezet.
LET OP!
Het interieurluchtfilter is voorzien van een
pijl die de richting van de luchtstroom door
het filter aangeeft. Als het filter niet op de
juiste wijze wordt geïnstalleerd, moet het
wellicht vaker worden vervangen.
8. Breng de klep van het handschoenen-
kastje weer aan op het scharnier van het
handschoenenkastje en bevestig het
spankoord van het handschoenenkastje
weer, door het dóór de klem van het koord
in het handschoenenkastje te steken en
de klem weg te schuiven van de voorkant
van de klep van het handschoenenkastje.
9. Duw de klep in de bijna gesloten stand om
de aanslagen van het handschoenenkastje
weer te vergrendelen.OPMERKING:
Zorg ervoor dat de klep van het hand-
schoenenkastje volledig in de scharnieren
zit en dat de aanslagen goed zijn vergren-
deld.
Ruitenwisserbladen
Reinig de rubberdelen van de wisserbladen
en de voorruit regelmatig met een spons of
zachte doek en een mild niet-schurend reini-
gingsmiddel. U verwijdert zo de resten van
strooizout of olie.
Als de ruitenwissers langdurig worden ge-
bruikt terwijl de ruit droog is, zullen de wis-
serbladen sneller slijten. Gebruik altijd rui-
tensproeiervloeistof als u met de wissers
strooizout of vuil van een droge voorruit wilt
verwijderen.
Gebruik de ruitenwissers nooit om rijp of ijs
van de voorruit te verwijderen. Zorg dat het
rubber van de wissers niet in aanraking komt
met aardolieproducten zoals motorolie, ben-
zine, enz.OPMERKING:
De levensduur van ruitenwisserbladen is af-
hankelijk van de geografische regio en de
mate van gebruik. Wanneer u merkt dat de
ruitenwissers klapperen of (water)sporen of
natte plekken achterlaten, dan duidt dit op
een slechte werking van de ruitenwisserbla-
den. Wanneer een van deze symptomen zich
voordoet, reinig of vervang dan de ruitenwis-
serbladen.
De wisserbladen en ruitenwisserarmen moe-
ten regelmatig worden geïnspecteerd, niet
alleen wanneer de ruitenwisser prestatiespro-
blemen vertoont. Deze inspectie moet de
volgende punten omvatten:
• Slijtage of ongelijke randen
• Vreemd materiaal
• Uitharding of barsten
• Vervorming of vermoeidheid
Als een ruitenwisserblad of wisserarm be-
schadigd is, vervang de betreffende wisser-
arm of het blad door een nieuwe eenheid.
Probeer niet een ruitenwisserarm of blad te
repareren die of dat beschadigd is.
283

Blad van voorruitwisser verwijderen/
aanbrengen
LET OP!
Laat de wisserarm niet terugveren tegen
de ruit zonder dat het blad van de ruiten-
wisser is aangebracht, anders kan de ruit
beschadigd raken.
1. Til de wisserarm op zodat het ruitenwis-
serblad vrijkomt van het glas, totdat de
ruitenwisserarm in de positie volledig om-
hoog staat.
2.
Om het wisserblad los te maken van de
ruitenwisserarm, klapt u het ontgrendel-
lipje op het wisserblad omhoog en schuift
u, terwijl u de arm van de ruitenwisser met
één hand vasthoudt, het wisserblad omlaag
naar de onderkant van de ruitenwisserarm.3. Terwijl het ruitenwisserblad is ontgren-
deld, verwijdert u het ruitenwisserblad
van de ruitenwisserarm, door ruitenwis-
serarm met één hand vast te houden en
met de andere hand het ruitenwisserblad
van de ruitenwisserarm te scheiden (duw
Wisserblad met ontgrendellipje in
vergrendelde stand
1 — Ruitenwisser
2 — Ontgrendellipje
3 — Ruitenwisserarm
Wisserblad met ontgrendellipje in
ontgrendelde stand
1 — Ruitenwisserblad
2 — Ontgrendellipje
3 — Ruitenwisserarm
SERVICE EN ONDERHOUD
284

het ruitenwisserblad naar de rechterkant
van het voertuig om het ruitenwisserblad
van de ruitenwisserarm te scheiden).
4. Laat de ruitenwisserarm voorzichtig op de
ruit neer.Het aanbrengen van de voorruitwissers
1. Til de ruitenwisserarm van het glas af,
totdat de ruitenwisserarm in de positie
volledig omhoog staat.
2. Plaats het wisserblad in de buurt van de
haak aan het uiteinde van de ruitenwisser-
arm met het ontgrendellipje van de ruiten-
wisser open en de bladzijde van de ruiten-
wisser naar boven en van de voorruit af
gekeerd.
3. Steek de haak aan het uiteinde van de arm
door de opening in het wisserblad onder
het ontgrendellipje.
4. Schuif het wisserblad omhoog in de haak
aan de wisserarm en draai het wisserblad
totdat het vlak tegen de wisserarm ligt.
Klap het ontgrendellipje neer en klik het
in de vergrendelde stand. De vergrende-
ling gaat gepaard met een hoorbare klik.
5. Laat het wisserblad voorzichtig op het glas
neer.Blad van achterruitwisser verwijderen/
aanbrengen
1. Trek het kapje op het draaipunt van de
arm van de achterruitwisser weg van de
ruit zodat het blad van de achterruitwisser
van de ruit kan worden getild.
OPMERKING:
De arm van de achterruitwisser kan niet
volledig van de ruit worden getild als niet
eerst het kapje op het draaipunt is losge-
klikt. Wanneer u probeert om de arm van
de achterruitwisser volledig probeert op te
tillen zonder het kapje van het draaipunt
van de wisserarm los te klikken, kan het
voertuig beschadigd raken.
Wisserblad verwijderd van de
ruitenwisserarm
1 — Ruitenwisserblad
2 — Ontgrendellipje
3 — Ruitenwisserarm
285

2. Til de wisserarm helemaal van de ruit.3. Om het wisserblad van de wisserarm te
verwijderen, pakt u het onderste uiteinde
van het wisserblad zo dicht mogelijk bij de
wisserarm met uw rechterhand vast. Houd
met uw linkerhand de wisserarm vast ter-
wijl u het wisserblad weg van de arm van
de ruitenwisser trekt, ver genoeg voorbij
de aanslag zodat de scharnierpen loskomt
van de aansluiting op het uiteinde van de
wisserarm.
OPMERKING:
Weerstand gaat vergezeld van een hoor-
baar klikgeluid.
4. Terwijl u het onderste uiteinde van het
wisserblad nog steeds vasthoudt, beweegt
u het wisserblad omhoog en weg van de
wisserarm om het los te maken.

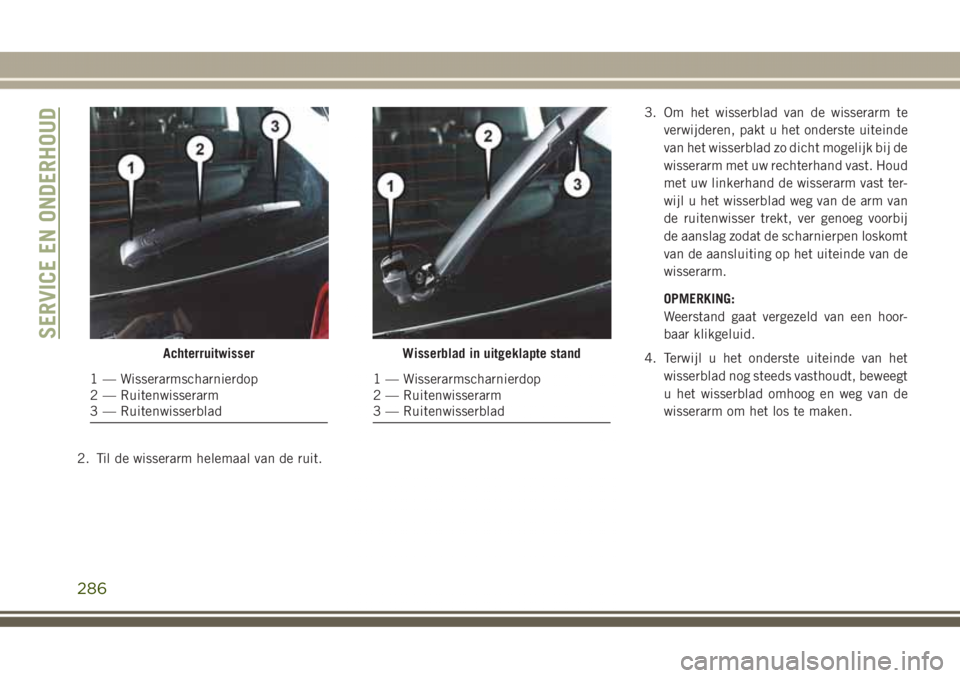

Achterruitwisser
1 — Wisserarmscharnierdop
2 — Ruitenwisserarm
3 — Ruitenwisserblad
Wisserblad in uitgeklapte stand
1 — Wisserarmscharnierdop
2 — Ruitenwisserarm
3 — Ruitenwisserblad
SERVICE EN ONDERHOUD
286
