2017 Hyundai Ioniq Hybrid Manuale del proprietario (in Italian)

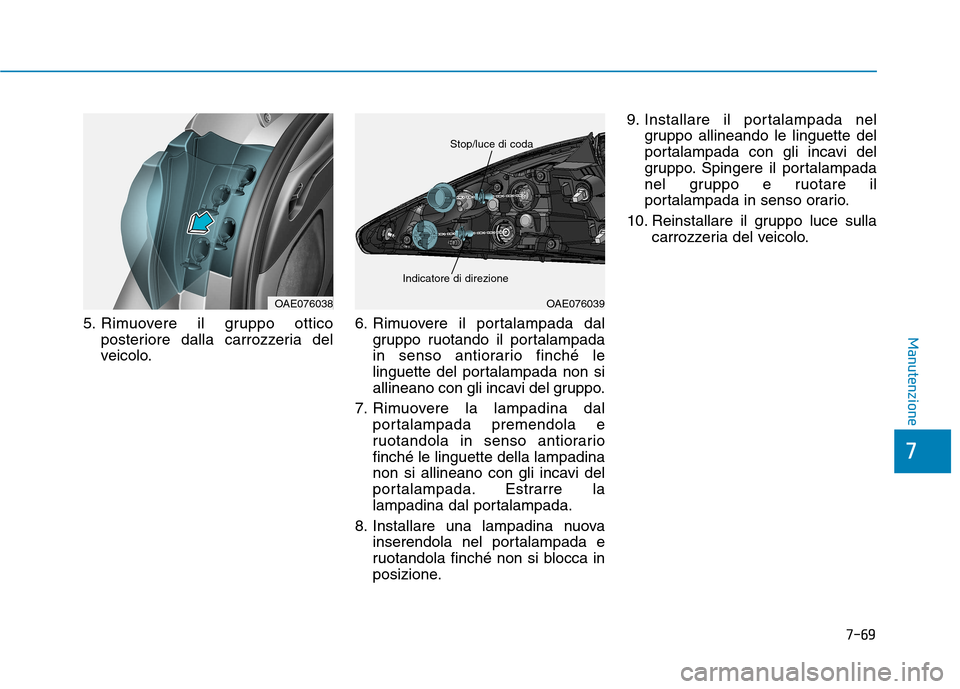

7-69
7
Manutenzione5. Rimuovere il gruppo otticoposteriore dalla carrozzeria del
veicolo. 6. Rimuovere il portalampada dal
gruppo ruotando il portalampada
in senso antiorario finché le
linguette del portalampada non si
allineano con gli incavi del gruppo.
7. Rimuovere la lampadina dal portalampada premendola e
ruotandola in senso antiorariofinché le linguette della lampadina
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada.
8. Installare una lampadina nuova inserendola nel portalampada e
ruotandola finché non si blocca in
posizione. 9. Installare il portalampada nel
gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
10. Reinstallare il gruppo luce sulla carrozzeria del veicolo.
OAE076038OAE076039
Stop/luce di coda
Indicatore di direzione

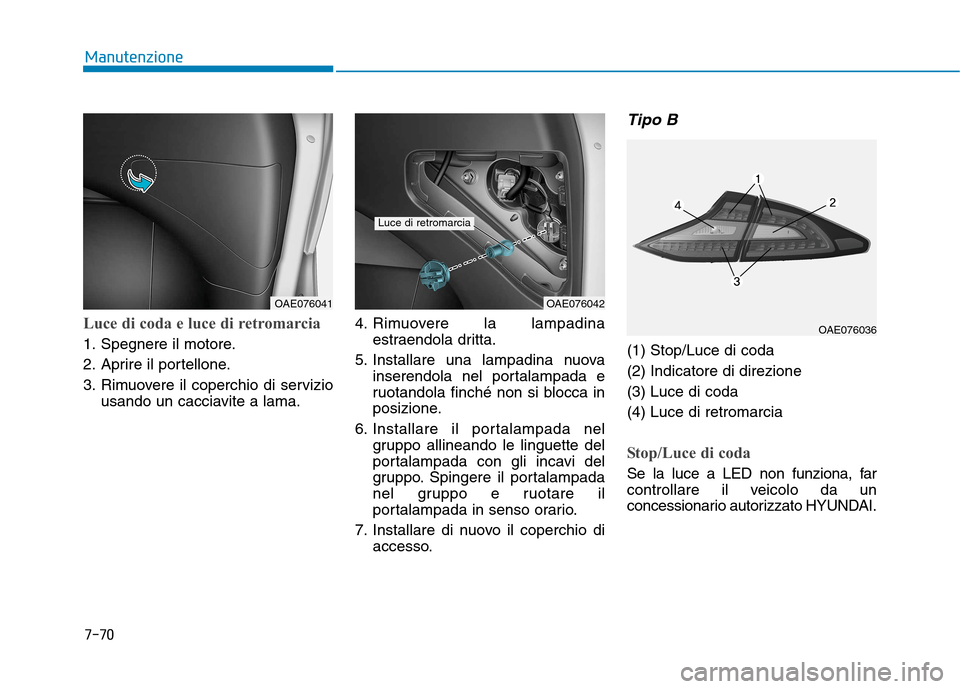

7-70
Manutenzione
Luce di coda e luce di retromarcia
1. Spegnere il motore.
2. Aprire il portellone.
3. Rimuovere il coperchio di serviziousando un cacciavite a lama. 4. Rimuovere la lampadina
estraendola dritta.
5. Installare una lampadina nuova inserendola nel portalampada e
ruotandola finché non si blocca in
posizione.
6. Installare il portalampada nel gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
7. Installare di nuovo il coperchio di accesso.
Tipo B
(1) Stop/Luce di coda (2) Indicatore di direzione(3) Luce di coda(4) Luce di retromarcia
Stop/Luce di coda
Se la luce a LED non funziona, far
controllare il veicolo da un
concessionario autorizzato HYUNDAI.
OAE076041OAE076042
Luce di retromarcia
OAE076036

7-71
7

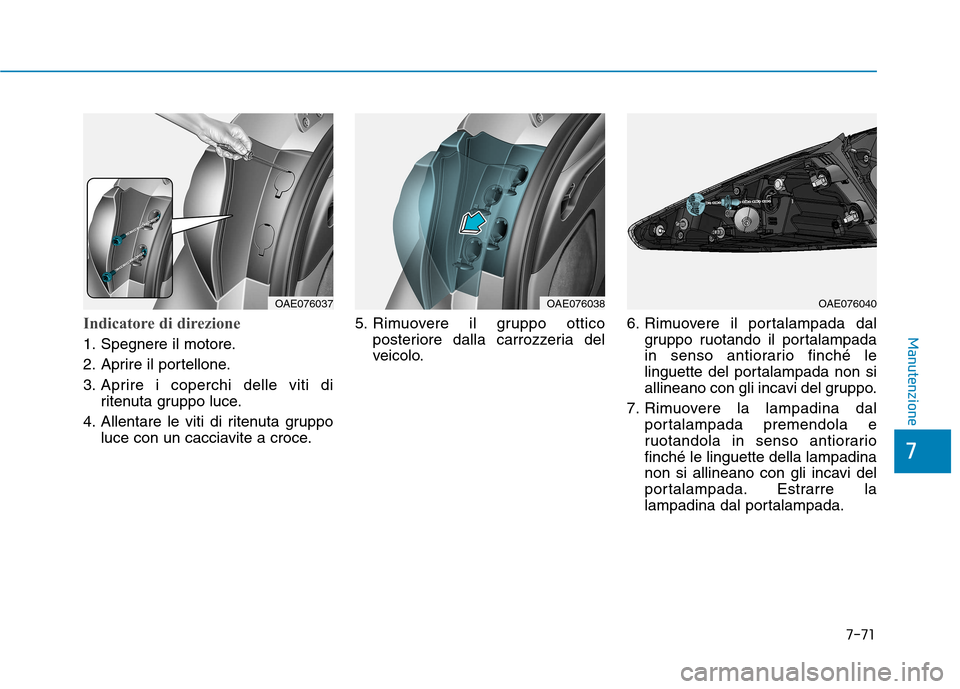

ManutenzioneIndicatore di direzione
1. Spegnere il motore.
2. Aprire il portellone.
3. Aprire i coperchi delle viti diritenuta gruppo luce.
4. Allentare le viti di ritenuta gruppo luce con un cacciavite a croce. 5. Rimuovere il gruppo ottico
posteriore dalla carrozzeria del
veicolo. 6. Rimuovere il portalampada dal
gruppo ruotando il portalampada
in senso antiorario finché le
linguette del portalampada non si
allineano con gli incavi del gruppo.
7. Rimuovere la lampadina dal portalampada premendola e
ruotandola in senso antiorariofinché le linguette della lampadina
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada.
OAE076040OAE076038OAE076037

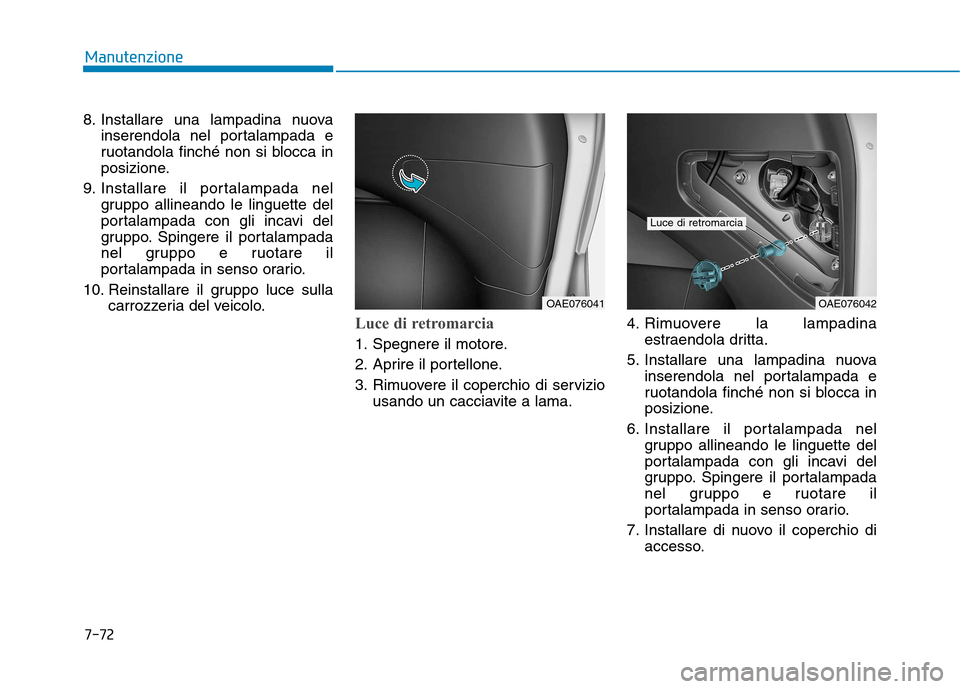

7-72
Manutenzione
8. Installare una lampadina nuovainserendola nel portalampada e
ruotandola finché non si blocca in
posizione.
9. Installare il portalampada nel gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
10. Reinstallare il gruppo luce sulla carrozzeria del veicolo.
Luce di retromarcia
1. Spegnere il motore.
2. Aprire il portellone.
3. Rimuovere il coperchio di serviziousando un cacciavite a lama. 4. Rimuovere la lampadina
estraendola dritta.
5. Installare una lampadina nuova inserendola nel portalampada e
ruotandola finché non si blocca in
posizione.
6. Installare il portalampada nel gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
7. Installare di nuovo il coperchio di accesso.
OAE076041OAE076042
Luce di retromarcia

7-73
7
Manutenzione
Luce retronebbia (se in dotazione)
Se la luce a LED non funziona, far
controllare il veicolo da un
concessionario autorizzato
HYUNDAI.
Terza luce stop
Se la terza luce stop non funziona, noi consigliamo di contattare un
concessionario autorizzato
HYUNDAI.
Sostituzione lampadina luce
targa
1. Usando un cacciavite a lama, fareleva delicatamente sul coperchio
del trasparente dall'alloggiamento
luce.
2. Rimuovere la lampadina estraendola dritta.
3. Installare una lampadina nuova.
4. Reinstallare procedendo in ordine inverso.
OAE076043
OAE076044

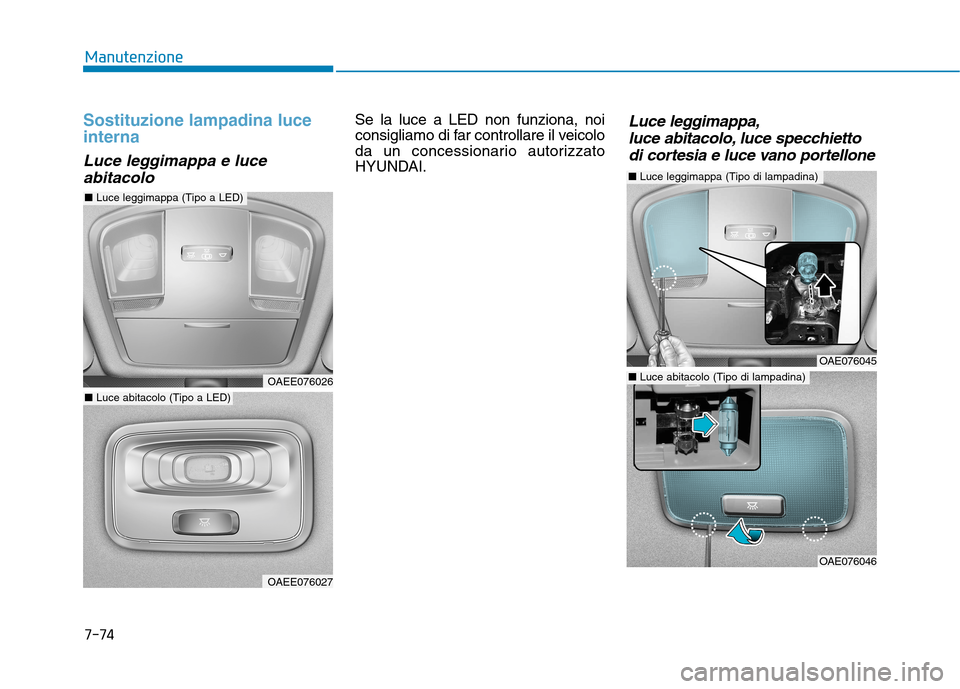

7-74
Manutenzione
Sostituzione lampadina luce interna
Luce leggimappa e luceabitacolo
Se la luce a LED non funziona, noi
consigliamo di far controllare il veicolo
da un concessionario autorizzato
HYUNDAI.
■ Luce leggimappa (Tipo di lampadina)
OAE076045
OAE076046
■Luce abitacolo (Tipo di lampadina)OAEE076026
OAEE076027
■Luce leggimappa (Tipo a LED)
■Luce abitacolo (Tipo a LED)
Luce leggimappa,
luce abitacolo, luce specchietto
di cortesia e luce vano portellone

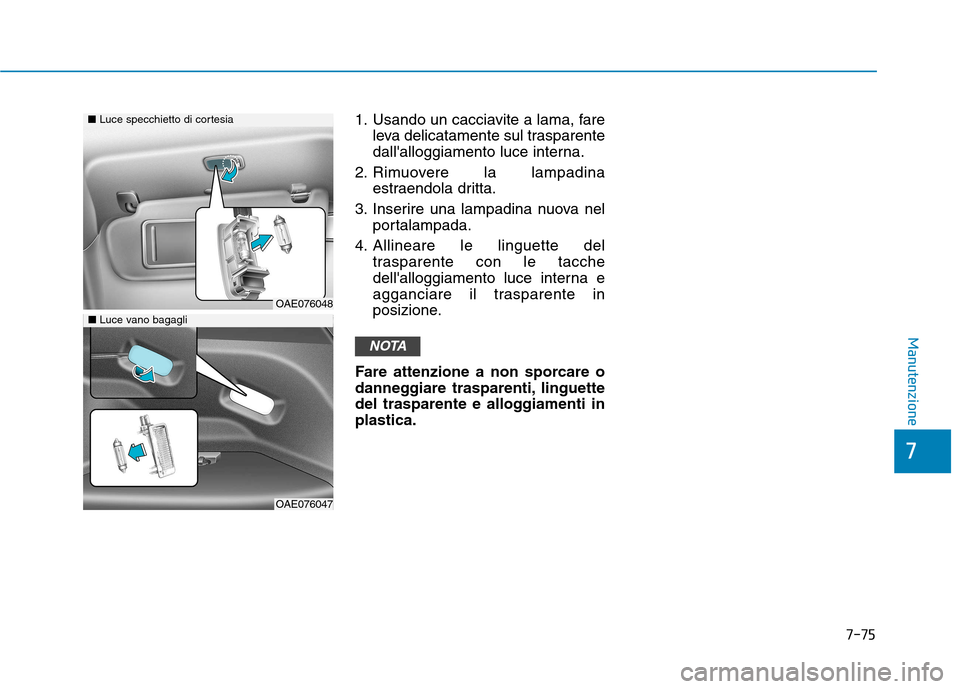

7-75
7
Manutenzione
1. Usando un cacciavite a lama, fareleva delicatamente sul trasparente
dall'alloggiamento luce interna.
2. Rimuovere la lampadina estraendola dritta.
3. Inserire una lampadina nuova nel portalampada.
4. Allineare le linguette del trasparente con le tacche
dell'alloggiamento luce interna e
agganciare il trasparente in
posizione.
Fare attenzione a non sporcare o
danneggiare trasparenti, linguette
del trasparente e alloggiamenti inplastica.
NOTA
■ Luce specchietto di cortesia
■Luce vano bagagli
OAE076048
OAE076047

7-76
ManutenzioneC
C UU RRAA DD EELLLL''AA SSPP EETT TTOO
Cura degli esterni
Avvertenza generale per gli
esterni
È estremamente importante seguire
le istruzioni riportate sull'etichettaquando si usa un detergente chimico
o una cera. Leggere tutte le
avvertenze e precauzioni riportatesull'etichetta.
Lavaggio ad alta pressione
Quando si usando sistemi di lavaggio ad alta pressione,
assicurarsi che venga mantenutauna distanza sufficiente dal
veicolo. Una distanza insufficiente
o una pressione eccessiva
potrebbero comportare danni ai
componenti o penetrazionid'acqua.
Non indirizzare lo spruzzo ad alta pressione direttamente su
telecamera, sensori o area
circostante. La sollecitazione
provocata dall'acqua ad alta
pressione potrebbe causare il
malfunzionamento del dispositivo. Non portare il coperchio dell'ugello
troppo vicino alle cuffie (coperchiin plastica o in gomma) o ai
connettori in quanto questi si
potrebbero danneggiare se
vengono a contatto con l'acqua ad
alta pressione.
Manutenzione delle finiture
Lavaggio
Per contribuire a proteggere le
finiture del veicolo da ruggine e
deterioramento, lavare il veicolo
accuratamente e frequentemente,
almeno una volta al mese, conacqua tiepida o fredda.
Se si usa il veicolo fuori strada,
bisogna lavarlo dopo ogni tragitto
fuori strada. Prestare particolare
attenzione a rimuovere qualsiasi
deposito di sale, sporcizia, fango e
altri corpi estranei. Assicurarsi che i
fori di drenaggio nei bordi inferiori
delle porte e dei pannelli incernierati
restino sgombri e puliti. Depositi d'insetti, catrame, resina
vegetale, escrementi di uccelli,
inquinanti industriali e similaripossono danneggiare le finiture del
veicolo se non vengono
immediatamente rimossi.
Anche un immediato lavaggio con
acqua pura potrebbe non garantire la
completa rimozione di tutti questi
depositi. Si deve usare un saponeneutro adatto per superfici
verniciate.
Dopo il lavaggio, sciacquare
accuratamente il veicolo con acqua
tiepida o fredda. Non lasciare
asciugare il sapone sulle finiture.
Dopo aver lavato il veicolo,testare i freni guidandolentamente per vedere se sono
bagnati prima d'immettersi nel
traffico. Se la capacità di frenata
risulta alterata, asciugare i freni
applicandoli leggermente
mentre si viaggia a velocità
moderata in marcia avanti.
ATTENZIONE
