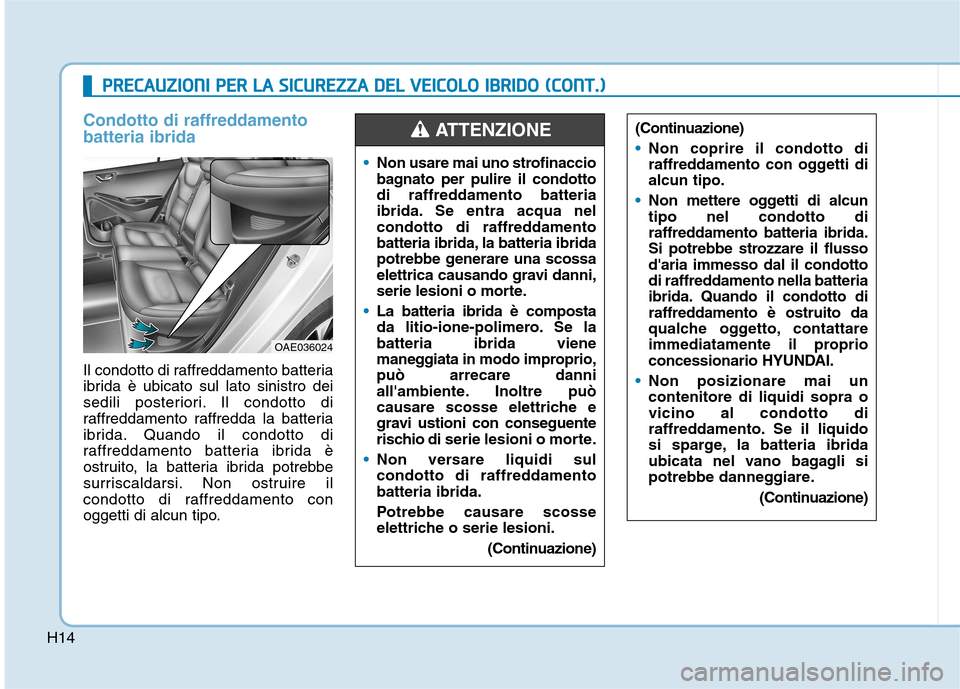

H14
Condotto di raffreddamento batteria ibrida
Il condotto di raffreddamento batteria
ibrida è ubicato sul lato sinistro dei
sedili posteriori. Il condotto di
raffreddamento raffredda la batteria
ibrida. Quando il condotto di
raffreddamento batteria ibrida è
ostruito, la batteria ibrida potrebbe
surriscaldarsi. Non ostruire il
condotto di raffreddamento con
oggetti di alcun tipo.
Non usare mai uno strofinaccio
bagnato per pulire il condotto
di raffreddamento batteria
ibrida. Se entra acqua nel
condotto di raffreddamento
batteria ibrida, la batteria ibrida
potrebbe generare una scossa
elettrica causando gravi danni,
serie lesioni o morte.
La batteria ibrida è composta
da litio-ione-polimero. Se labatteria ibrida viene
maneggiata in modo improprio,può arrecare danni
all'ambiente. Inoltre può
causare scosse elettriche e
gravi ustioni con conseguente
rischio di serie lesioni o morte.
Non versare liquidi sul
condotto di raffreddamentobatteria ibrida.
Potrebbe causare scosse
elettriche o serie lesioni.
(Continuazione)
ATTENZIONE(Continuazione)
Non coprire il condotto di
raffreddamento con oggetti dialcun tipo.
Non mettere oggetti di alcun tipo nel condotto di
raffreddamento batteria ibrida.
Si potrebbe strozzare il flussod'aria immesso dal il condotto
di raffreddamento nella batteria
ibrida. Quando il condotto di
raffreddamento è ostruito da
qualche oggetto, contattare
immediatamente il proprio
concessionario HYUNDAI.
Non posizionare mai un contenitore di liquidi sopra ovicino al condotto di
raffreddamento. Se il liquido
si sparge, la batteria ibrida
ubicata nel vano bagagli si
potrebbe danneggiare.(Continuazione)
PPRR EECCAA UU ZZIIOO NNII PP EERR LL AA SS IICC UU RREEZZ ZZAA DD EELL VV EEIICC OO LLOO IIBB RRIIDD OO (( CC OO NNTT..))
OAE036024

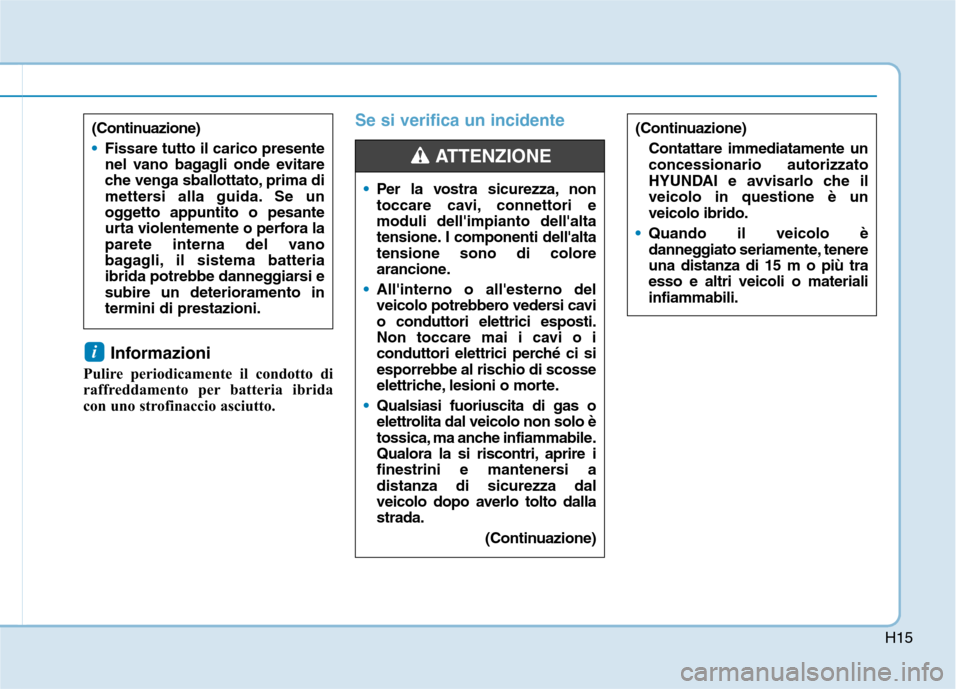

H15
Informazioni
Pulire periodicamente il condotto di
raffreddamento per batteria ibrida
con uno strofinaccio asciutto.
Se si verifica un incidente
i
(Continuazione)
Fissare tutto il carico presente
nel vano bagagli onde evitare
che venga sballottato, prima di
mettersi alla guida. Se un
oggetto appuntito o pesante
urta violentemente o perfora la
parete interna del vano
bagagli, il sistema batteria
ibrida potrebbe danneggiarsi esubire un deterioramento intermini di prestazioni.
Per la vostra sicurezza, non
toccare cavi, connettori emoduli dell'impianto dell'alta
tensione. I componenti dell'altatensione sono di colore
arancione.
All'interno o all'esterno del
veicolo potrebbero vedersi cavio conduttori elettrici esposti.
Non toccare mai i cavi o i
conduttori elettrici perché ci si
esporrebbe al rischio di scosse
elettriche, lesioni o morte.
Qualsiasi fuoriuscita di gas o
elettrolita dal veicolo non solo è
tossica, ma anche infiammabile.
Qualora la si riscontri, aprire i
finestrini e mantenersi adistanza di sicurezza dal
veicolo dopo averlo tolto dallastrada.
(Continuazione)
ATTENZIONE
(Continuazione)Contattare immediatamente un concessionario autorizzato
HYUNDAI e avvisarlo che ilveicolo in questione è unveicolo ibrido.
Quando il veicolo è
danneggiato seriamente, tenereuna distanza di 15 m o più traesso e altri veicoli o materialiinfiammabili.

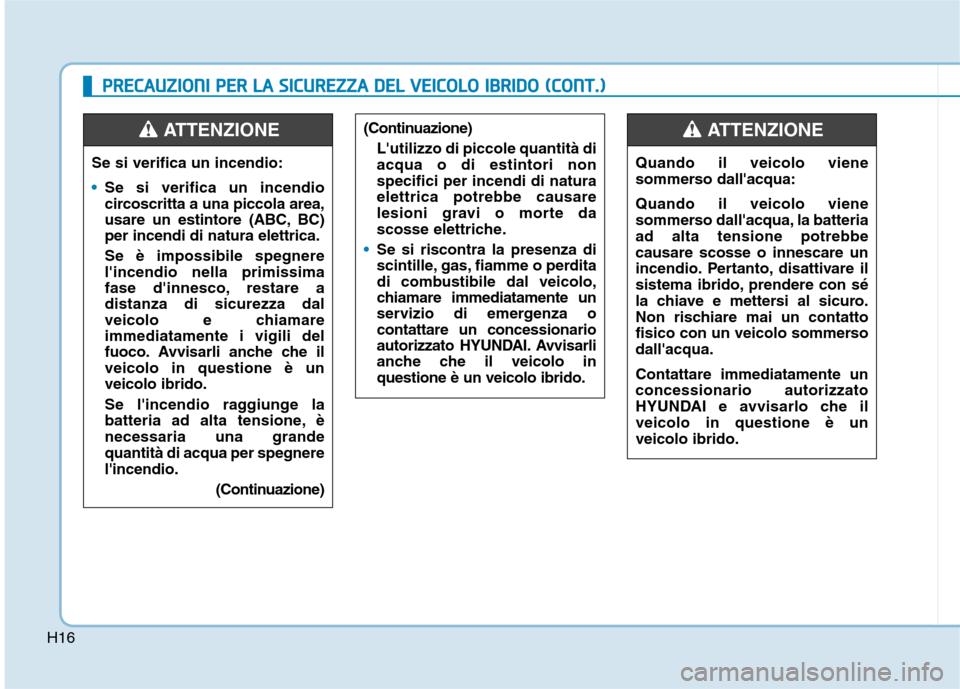

H16
Se si verifica un incendio:
Se si verifica un incendio
circoscritta a una piccola area,
usare un estintore (ABC, BC)per incendi di natura elettrica. Se è impossibile spegnere l'incendio nella primissima
fase d'innesco, restare adistanza di sicurezza dal
veicolo e chiamareimmediatamente i vigili del
fuoco. Avvisarli anche che ilveicolo in questione è unveicolo ibrido.
Se l'incendio raggiunge la
batteria ad alta tensione, ènecessaria una grandequantità di acqua per spegnerel'incendio.(Continuazione)
(Continuazione)L'utilizzo di piccole quantità di acqua o di estintori nonspecifici per incendi di naturaelettrica potrebbe causare
lesioni gravi o morte da
scosse elettriche.
Se si riscontra la presenza di
scintille, gas, fiamme o perdita
di combustibile dal veicolo,
chiamare immediatamente un
servizio di emergenza ocontattare un concessionario
autorizzato HYUNDAI. Avvisarli
anche che il veicolo inquestione è un veicolo ibrido.
ATTENZIONE
Quando il veicolo viene
sommerso dall'acqua: Quando il veicolo viene
sommerso dall'acqua, la batteriaad alta tensione potrebbecausare scosse o innescare un
incendio. Pertanto, disattivare il
sistema ibrido, prendere con sé
la chiave e mettersi al sicuro.
Non rischiare mai un contatto
fisico con un veicolo sommersodall'acqua. Contattare immediatamente un concessionario autorizzato
HYUNDAI e avvisarlo che ilveicolo in questione è unveicolo ibrido.
ATTENZIONE
PPRR EECCAA UU ZZIIOO NNII PP EERR LL AA SS IICC UU RREEZZ ZZAA DD EELL VV EEIICC OO LLOO IIBB RRIIDD OO (( CC OO NNTT..))

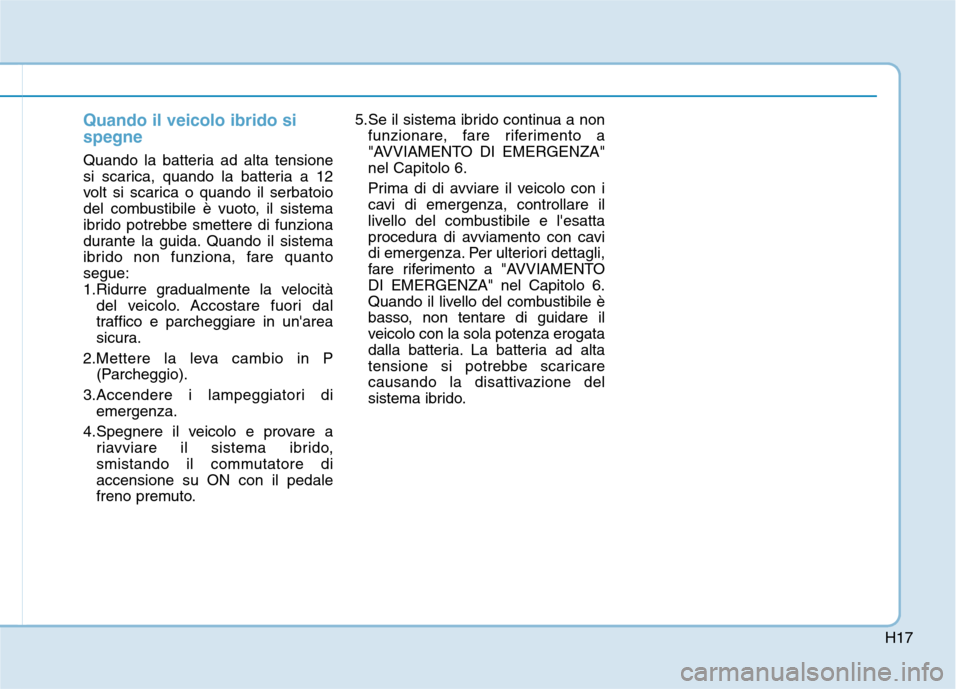

H17
Quando il veicolo ibrido si spegne
Quando la batteria ad alta tensione
si scarica, quando la batteria a 12
volt si scarica o quando il serbatoio
del combustibile è vuoto, il sistema
ibrido potrebbe smettere di funziona
durante la guida. Quando il sistema
ibrido non funziona, fare quantosegue:
1.Ridurre gradualmente la velocitàdel veicolo. Accostare fuori dal
traffico e parcheggiare in un'area
sicura.
2.Mettere la leva cambio in P (Parcheggio).
3.Accendere i lampeggiatori di emergenza.
4.Spegnere il veicolo e provare a riavviare il sistema ibrido,
smistando il commutatore diaccensione su ON con il pedale
freno premuto. 5.Se il sistema ibrido continua a non
funzionare, fare riferimento a
"AVVIAMENTO DI EMERGENZA"nel Capitolo 6.
Prima di di avviare il veicolo con i
cavi di emergenza, controllare il
livello del combustibile e l'esatta
procedura di avviamento con cavi
di emergenza. Per ulteriori dettagli,
fare riferimento a "AVVIAMENTODI EMERGENZA" nel Capitolo 6.
Quando il livello del combustibile è
basso, non tentare di guidare il
veicolo con la sola potenza erogata
dalla batteria. La batteria ad alta
tensione si potrebbe scaricare
causando la disattivazione del
sistema ibrido.

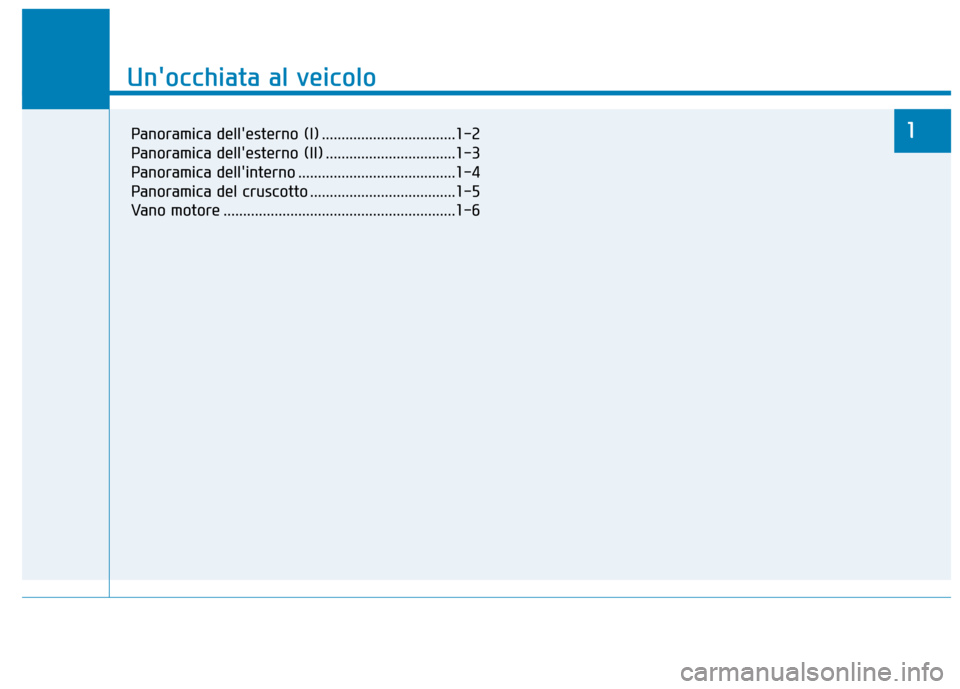

Un'occhiata al veicolo
1
Un'occhiata al veicolo
1Panoramica dell'esterno (I) ..................................1-2
Panoramica dell'esterno (II) .................................1-3
Panoramica dell'interno ........................................1-4
Panoramica del cruscotto .....................................1-5
Vano motore ...........................................................1-6

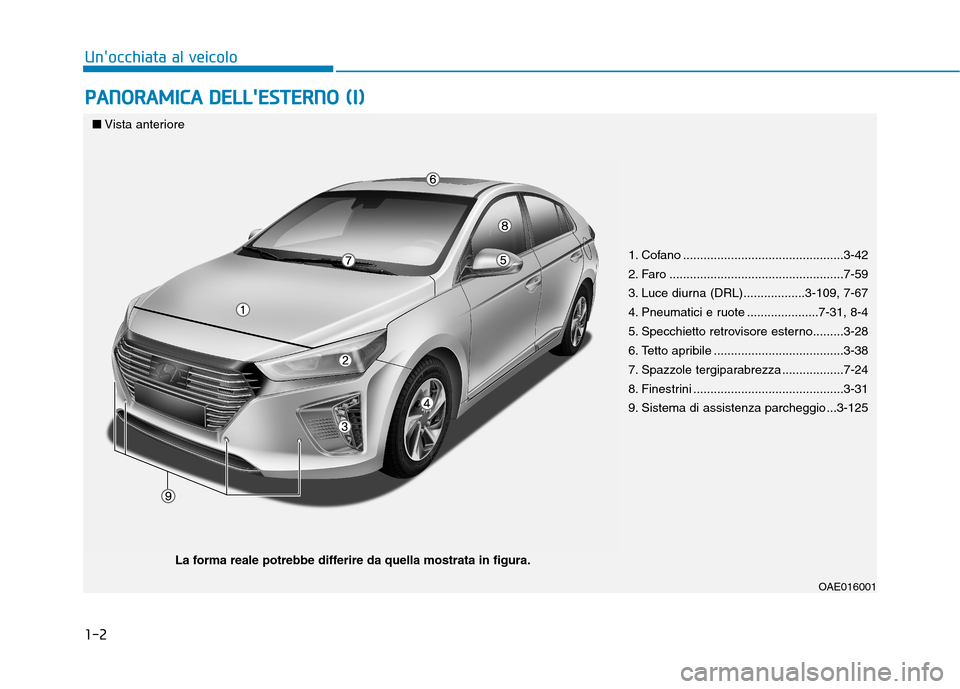

1-2
PPAA NN OO RRAA MM IICC AA DD EELLLL''EE SSTT EERR NN OO (( II))
Un'occhiata al veicolo
1. Cofano ...............................................3-42
2. Faro ...................................................7-59
3. Luce diurna (DRL)..................3-109, 7-67
4. Pneumatici e ruote .....................7-31, 8-4
5. Specchietto retrovisore esterno.........3-28
6. Tetto apribile ......................................3-38
7. Spazzole tergiparabrezza ..................7-24
8. Finestrini ............................................3-31
9. Sistema di assistenza parcheggio ...3-125
OAE016001
■Vista anteriore
La forma reale potrebbe differire da quella mostrata in figura.

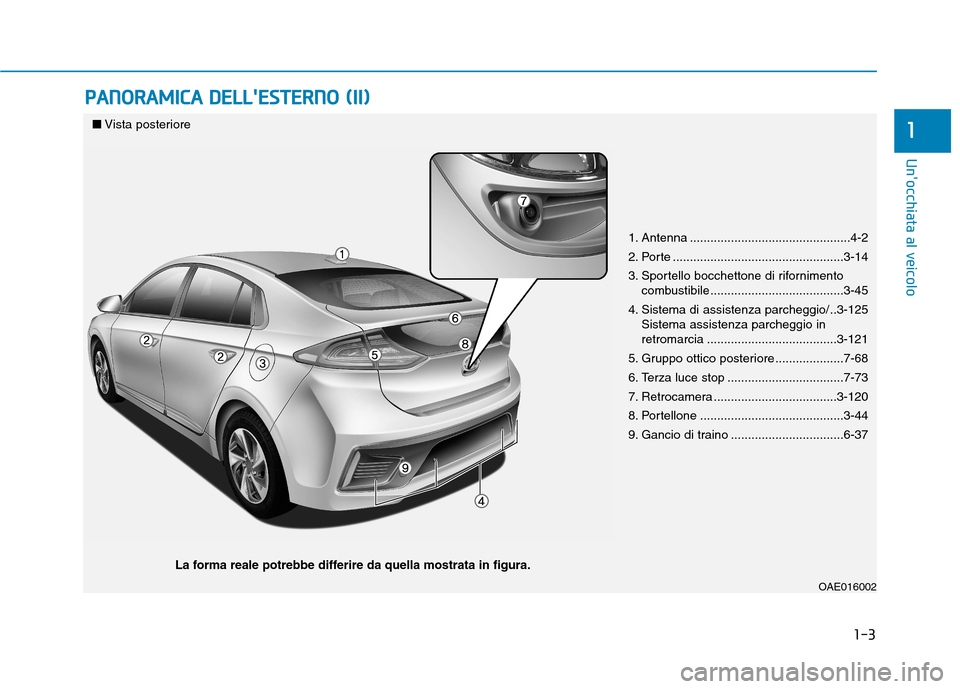

1-3
Un'occhiata al veicolo
PPAA NN OO RRAA MM IICC AA DD EELLLL''EE SSTT EERR NN OO (( IIII ))
1
1. Antenna ...............................................4-2
2. Porte ..................................................3-14
3. Sportello bocchettone di rifornimento
combustibile .......................................3-45
4. Sistema di assistenza parcheggio/ ..3-125 Sistema assistenza parcheggio in
retromarcia ......................................3-121
5. Gruppo ottico posteriore ....................7-68
6. Terza luce stop ..................................7-73
7. Retrocamera ....................................3-120
8. Portellone ..........................................3-44
9. Gancio di traino .................................6-37
OAE016002
■Vista posteriore
La forma reale potrebbe differire da quella mostrata in figura.

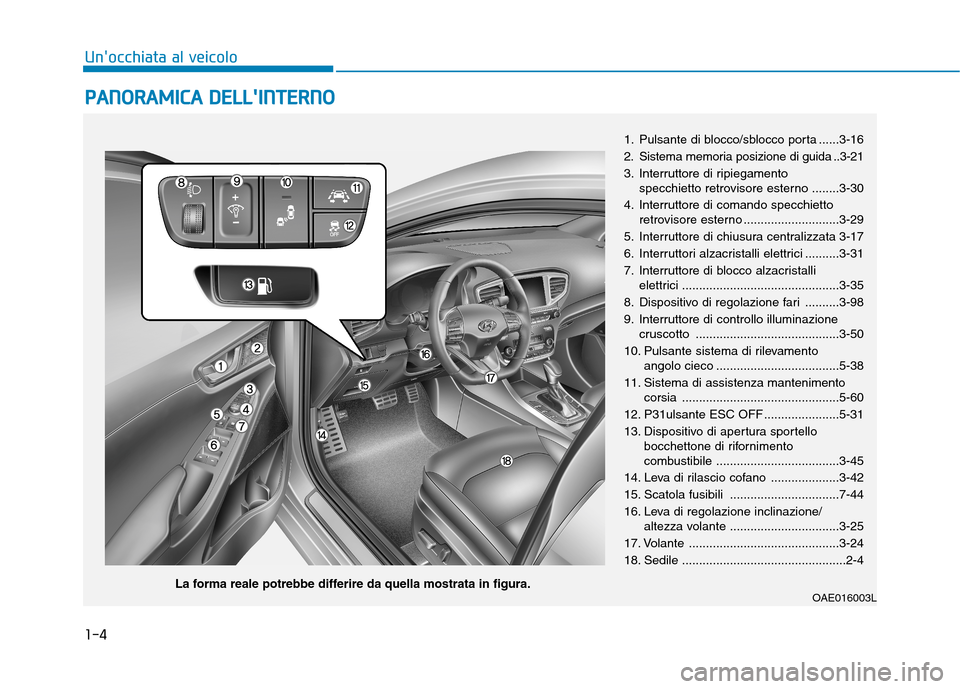

1-4
Un'occhiata al veicoloP
P AA NN OO RRAA MM IICC AA DD EELLLL''IINN TTEERR NN OO
1. Pulsante di blocco/sblocco porta ......3-16
2. Sistema memoria posizione di guida ..3-21
3. Interruttore di ripiegamento
specchietto retrovisore esterno ........3-30
4. Interruttore di comando specchietto retrovisore esterno ............................3-29
5. Interruttore di chiusura centralizzata 3-17
6. Interruttori alzacristalli elettrici ..........3-31
7. Interruttore di blocco alzacristalli elettrici ..............................................3-35
8. Dispositivo di regolazione fari ..........3-98
9. Interruttore di controllo illuminazione cruscotto ..........................................3-50
10. Pulsante sistema di rilevamento angolo cieco ....................................5-38
11. Sistema di assistenza mantenimento corsia ..............................................5-60
12. P31ulsante ESC OFF ......................5-31
13. Dispositivo di apertura sportello bocchettone di rifornimento
combustibile ....................................3-45
14. Leva di rilascio cofano ....................3-42
15. Scatola fusibili ................................7-44
16. Leva di regolazione inclinazione/ altezza volante ................................3-25
17. Volante ............................................3-24
18. Sedile ................................................2-4
OAE016003L
La forma reale potrebbe differire da quella mostrata in figura.
