2017 Hyundai Ioniq Hybrid Manuale del proprietario (in Italian)

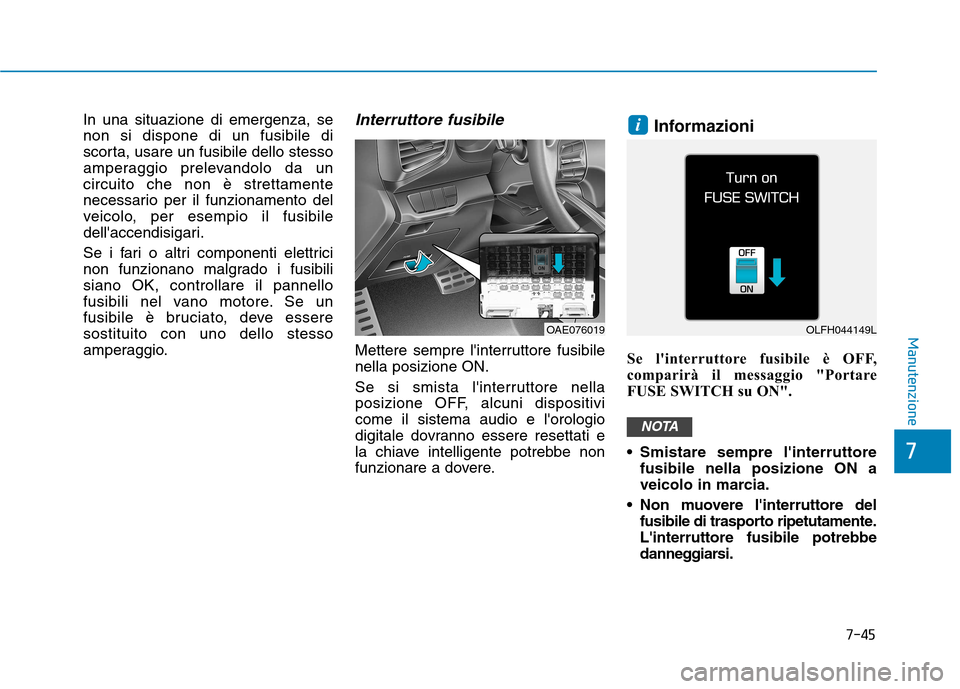

7-45
7
Manutenzione
In una situazione di emergenza, se non si dispone di un fusibile di
scorta, usare un fusibile dello stesso
amperaggio prelevandolo da uncircuito che non è strettamente
necessario per il funzionamento del
veicolo, per esempio il fusibile
dell'accendisigari.
Se i fari o altri componenti elettrici
non funzionano malgrado i fusibilisiano OK, controllare il pannello
fusibili nel vano motore. Se un
fusibile è bruciato, deve esseresostituito con uno dello stesso
amperaggio.Interruttore fusibile
Mettere sempre l'interruttore fusibilenella posizione ON.
Se si smista l'interruttore nella
posizione OFF, alcuni dispositivicome il sistema audio e l'orologio
digitale dovranno essere resettati e
la chiave intelligente potrebbe non
funzionare a dovere.Informazioni
Se l'interruttore fusibile è OFF,
comparirà il messaggio "Portare
FUSE SWITCH su ON".
Smistare sempre l'interruttore fusibile nella posizione ON a
veicolo in marcia.
Non muovere l'interruttore del fusibile di trasporto ripetutamente.L'interruttore fusibile potrebbe
danneggiarsi.
NOTA
i
OAE076019OLFH044149L

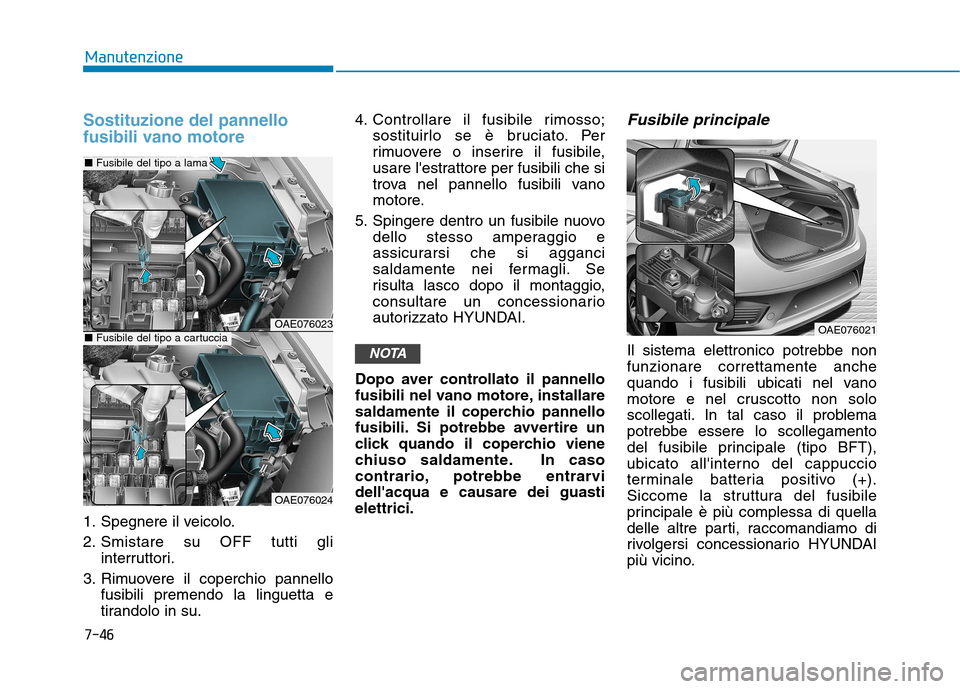

7-46
Manutenzione
Sostituzione del pannello
fusibili vano motore
1. Spegnere il veicolo.
2. Smistare su OFF tutti gliinterruttori.
3. Rimuovere il coperchio pannello fusibili premendo la linguetta e
tirandolo in su. 4. Controllare il fusibile rimosso;
sostituirlo se è bruciato. Per
rimuovere o inserire il fusibile,
usare l'estrattore per fusibili che si
trova nel pannello fusibili vano
motore.
5. Spingere dentro un fusibile nuovo dello stesso amperaggio e
assicurarsi che si agganci
saldamente nei fermagli. Se
risulta lasco dopo il montaggio,
consultare un concessionario
autorizzato HYUNDAI.
Dopo aver controllato il pannello
fusibili nel vano motore, installare
saldamente il coperchio pannello
fusibili. Si potrebbe avvertire un
click quando il coperchio viene
chiuso saldamente. In caso
contrario, potrebbe entrarvidell'acqua e causare dei guastielettrici.
Fusibile principale
Il sistema elettronico potrebbe nonfunzionare correttamente anche
quando i fusibili ubicati nel vano
motore e nel cruscotto non solo
scollegati. In tal caso il problema
potrebbe essere lo scollegamento
del fusibile principale (tipo BFT),
ubicato all'interno del cappuccio
terminale batteria positivo (+).
Siccome la struttura del fusibile
principale è più complessa di quella
delle altre parti, raccomandiamo di
rivolgersi concessionario HYUNDAI
più vicino.NOTA
OAE076021OAE076023
OAE076024
■ Fusibile del tipo a lama
■Fusibile del tipo a cartuccia

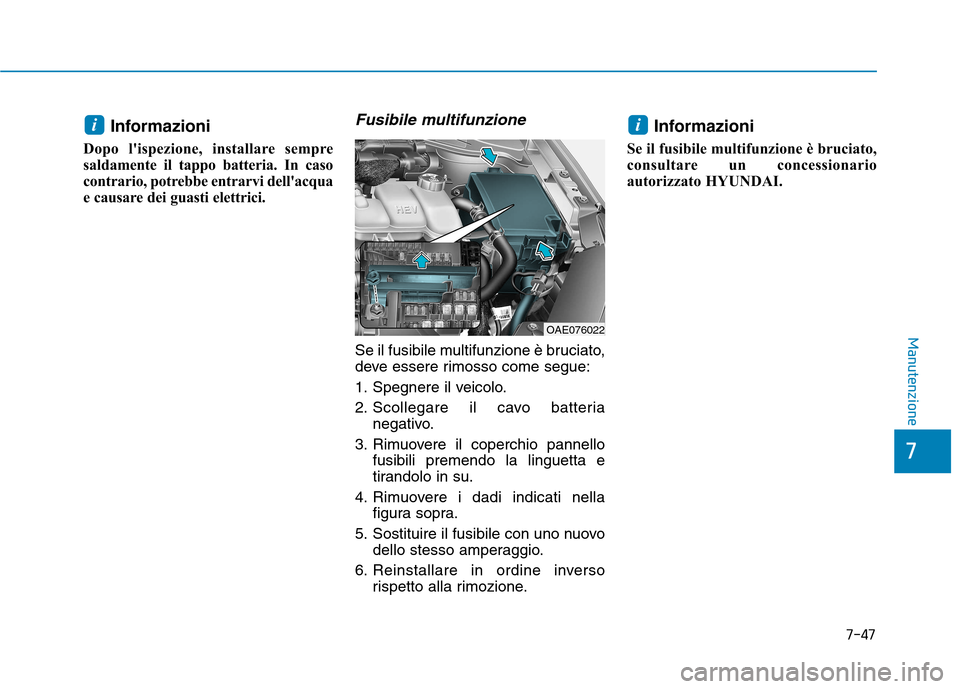

7-47
7
Manutenzione
Informazioni
Dopo l'ispezione, installare sempre
sald amente il tappo batteria. In caso
contrario, potrebbe entrarvi dell'acqua
e causare dei guasti elettrici.Fusibile multifunzione
Se il fusibile multifunzione è bruciato,
deve essere rimosso come segue:
1. Spegnere il veicolo.
2. Scollegare il cavo batteria negativo.
3. Rimuovere il coperchio pannello fusibili premendo la linguetta e
tirandolo in su.
4. Rimuovere i dadi indicati nella figura sopra.
5. Sostituire il fusibile con uno nuovo dello stesso amperaggio.
6. Reinstallare in ordine inverso rispetto alla rimozione. Informazioni
Se il fusibile multifunzione è bruciato,
consultare un concessionario
autorizzato HYUNDAI.
ii
OAE076022

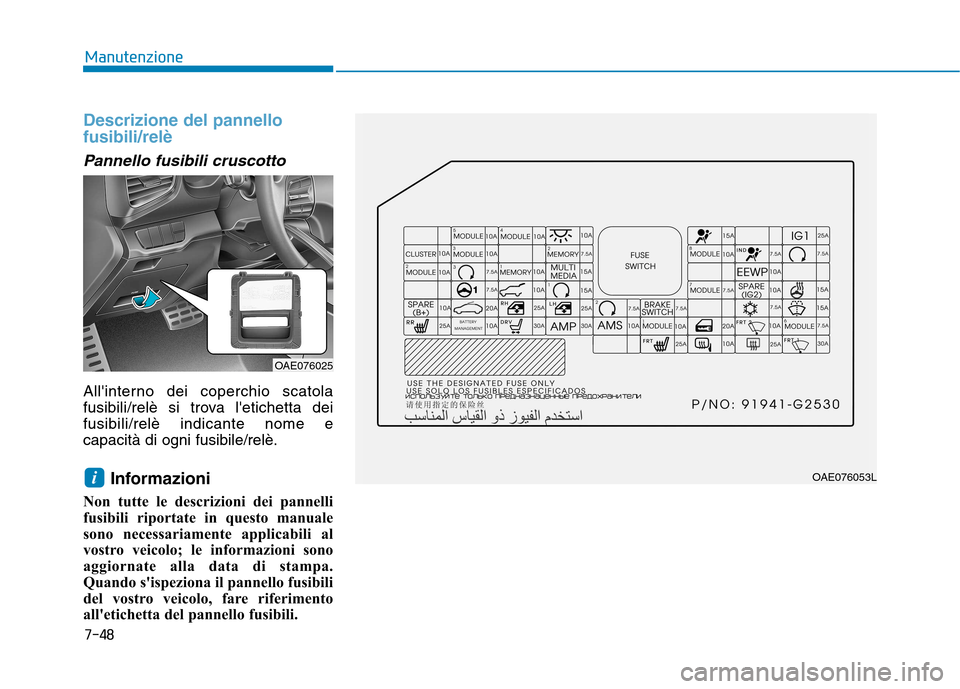

7-48
Manutenzione
Descrizione del pannello fusibili/relè
Pannello fusibili cruscotto
All'interno dei coperchio scatola
fusibili/relè si trova l'etichetta deifusibili/relè indicante nome ecapacità di ogni fusibile/relè.Informazioni
Non tutte le descrizioni dei pannelli
fusibili riportate in questo manuale
sono necessariamente applicabili al
vostro veicolo; le informazioni sono
aggiornate alla data di stampa.
Quando s'ispeziona il pannello fusibili
del vostro veicolo, fare riferimento
all'etichetta del pannello fusibili.
iOAE076053L
OAE076025

7-49
7
Manutenzione
Pannello fusibili cruscotto
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
Module 5MODULE510A
Specchietto retrovisore elettrocromatico, Unità interfaccia A/V e Navigazione, Audio, Modulo
IMS conducente, Indicatore leva cambio A/T, Centralina A/C, Riscaldatore sedile posteriore,
Interruttore consolle SX/DX, Attuatore dispositivo di regolazione fari SX/DX, Unità Vess,
Centralina ventilazione aria sedile anteriore, Modulo riscaldatore sedile anteriore
Module 4MODULE410AUnità di segnalazione deviazione da corsia, Interruttore plancia, Unità AEB,
Radar rilevamento angolo cieco SX/DX
Interior Lamp10ALuce di cortesia anteriore SX/DX, Luce abitacolo, Luce consolle cielo,
Illuminazione chiave di accensione e interruttore spia porta, Luce bagagliaio
Air bag15ACentralina SRS
Ignition 1IG125ABlocco PCB
ClusterCLU STER10AQuadro strumenti
Module 3MODULE310ABCM, Leva cambio DCT, Interruttore luce stop, Modulo porta lato conducente,
Modulo porta lato passeggero
Memory 2MEMORY
27,5ADeflettore aria attivo SX/DX
Module 8MODULE 810ADeflettore aria attivo SX/DX, Pompa acqua elettrica (HEV), Sensore VPD,
Centralina BMS, Scatola di giunzione E/R
Air bag IndicatorIND7,5ACentralina A/C, Quadro strumenti
Start7,5ARelè allarme antifurto, Interruttore posizione cambio

7-50
Manutenzione
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
Module 2MODULE210AScatola di giunzione E/R, Unità di carica wireless, BCM, Connettore di carica USB,
Centralina chiave intelligente, Audio, Unità interfaccia A/V e Navigazione,
Interruttore specchietti elettrici esterni, AMP
Button Start 337,5AModulo immobilizzatore, Centralina chiave intelligente
Memory 1MEMORY
110AUnità di carica wireless, Quadro strumenti, Modulo IMS conducente, Sensore pioggia, BCM,
Centralina A/C, Luci automatiche e fotosensore, Modulo porta conducente, Modulo porta
passeggero, Scatola relè ICM (Relè ripiegamento/dispiegamento specchietto esterno)
Multi MediaMULTI
MEDIA10AAudio, Unità interfaccia A/V e Navigazione
Electric Water
PumpEWP10APompa acqua elettrica (HEV)
Electric
Power Steering 117,5AUnità EPS
Tailgate10ARelè portellone, Interruttore rifornimento combustibile, Attuatore rifornimento combustibile
Button Start 1115ACentralina chiave intelligente
Module 7MODULE 77,5AModulo riscaldatore sedile anteriore, Centralina ventilazione aria sedile anteriore,
Riscaldatore sedile posteriore
Heated Steering15ABCM
Sunroof20AMotorino tetto apribile
Pannello fusibili cruscotto

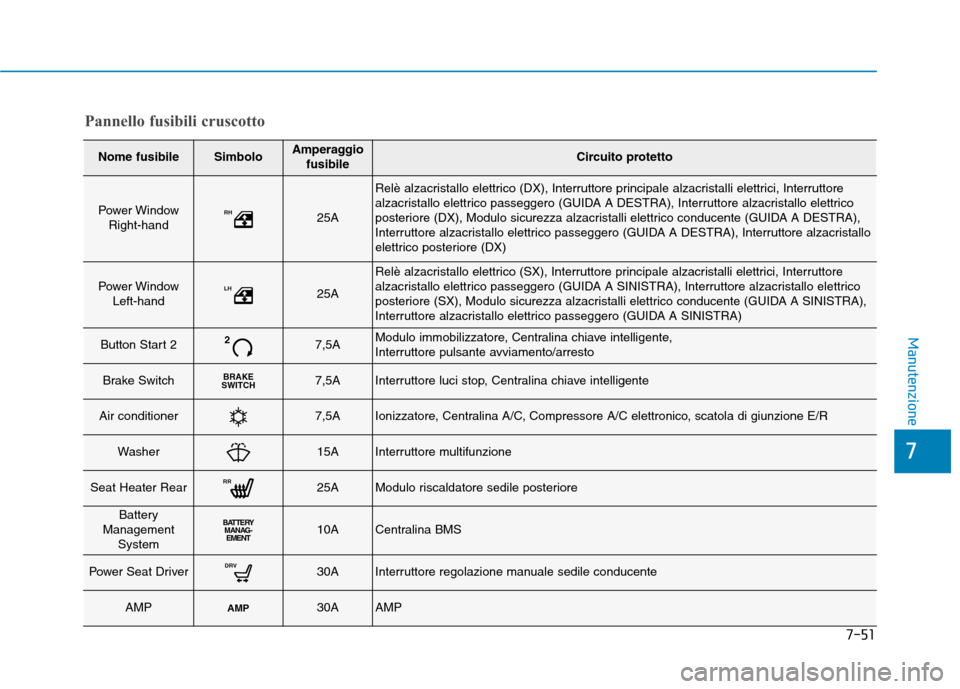

7-51
7
Manutenzione
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
Power WindowRight-handRH25A
Relè alzacristallo elettrico (DX), Interruttore principale alzacristalli elettrici, Interruttore
alzacristallo elettrico passeggero (GUIDA A DESTRA), Interruttore alzacristallo elettrico
posteriore (DX), Modulo sicurezza alzacristalli elettrico conducente (GUIDA A DESTRA),
Interruttore alzacristallo elettrico passeggero (GUIDA A DESTRA), Interruttore alzacristallo
elettrico posteriore (DX)
Power Window Left-handLH25A
Relè alzacristallo elettrico (SX), Interruttore principale alzacristalli elettrici, Interruttore
alzacristallo elettrico passeggero (GUIDA A SINISTRA), Interruttore alzacristallo elettrico
posteriore (SX), Modulo sicurezza alzacristalli elettrico conducente (GUIDA A SINISTRA),
Interruttore alzacristallo elettrico passeggero (GUIDA A SINISTRA)
Button Start 227,5AModulo immobilizzatore, Centralina chiave intelligente,
Interruttore pulsante avviamento/arresto
Brake SwitchBRAKE
S WITCH7,5AInterruttore luci stop, Centralina chiave intelligente
Air conditioner7,5AIonizzatore, Centralina A/C, Compressore A/C elettronico, scatola di giunzione E/R
Washer15AInterruttore multifunzione
Seat Heater RearRR25AModulo riscaldatore sedile posteriore
Battery
Management SystemBATTERYMANAG-EMENT10ACentralina BMS
Power Seat DriverDRV30AInterruttore regolazione manuale sedile conducente
AMPAMP30AAMP
Pannello fusibili cruscotto

7-52
Manutenzione
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
AMSAM S30ASensore batteria
Module 1MODULE110ASpecchietto esterno elettrico conducente, Specchietto esterno elettrico passeggero
Door Lock20ARelè blocco/sblocco porte, Scatola relè ICM (Relè blocco di sicurezza)
Wiper Front 2FRT210AMotorino tergicristallo, Blocco PCB [Relè tergiparabrezza (Lento)]
Module 6MODULE 67,5ABCM, Centralina chiave intelligente
Seat Heater FrontFRT25ACentralina riscaldatore sedile anteriore, Modulo ventilazione aria sedile anteriore
Heated Mirror10ASpecchietto esterno elettrico conducente, Specchietto esterno elettrico passeggero,
Centralina A/C
Rear Heated25ASbrinatore lunotto (+) (Superiore)
Wiper Front 1FRT130AMotorino tergicristallo, Blocco PCB [Relè tergiparabrezza (Lento)]
Pannello fusibili cruscotto
