2017 FIAT FULLBACK Manual de Uso e Manutenção (in Portuguese)

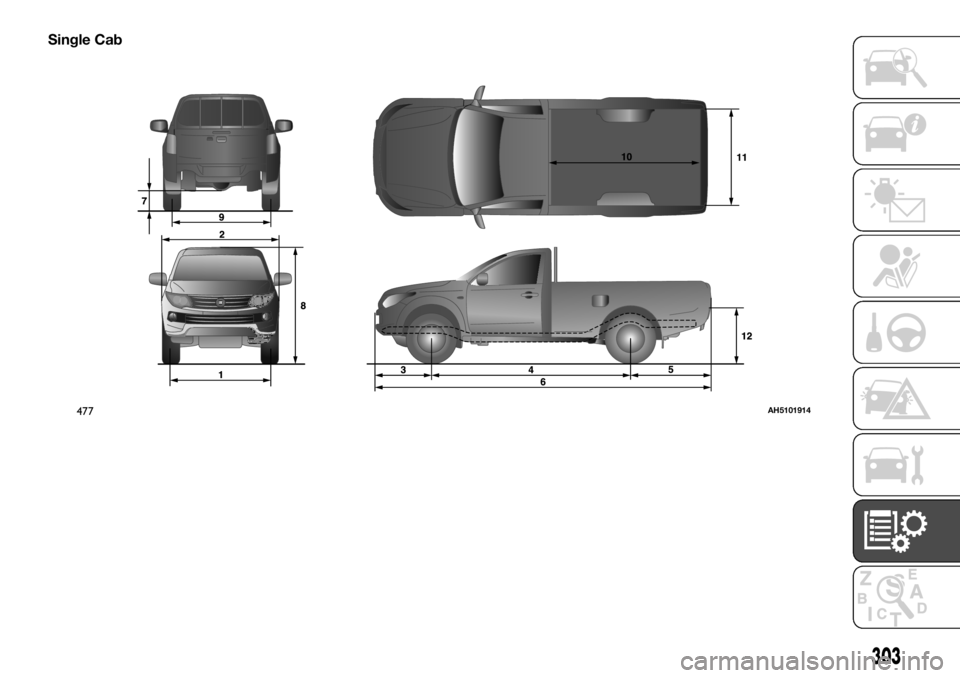

Single Cab
477AH5101914
303

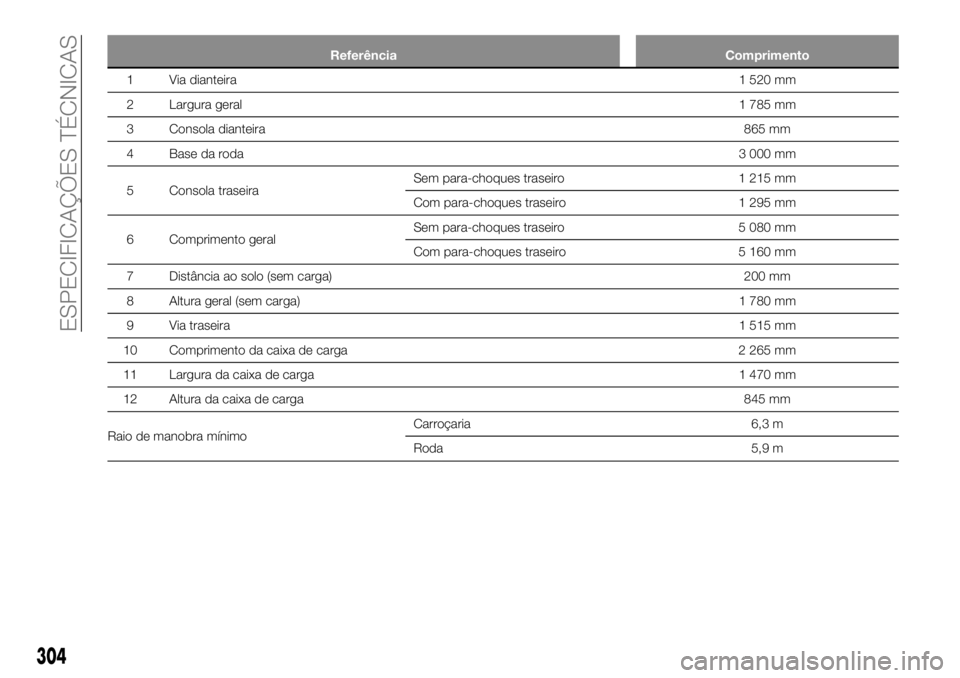

Referência Comprimento
1 Via dianteira1 520 mm
2 Largura geral1 785 mm
3 Consola dianteira865 mm
4 Base da roda3 000 mm
5 Consola traseiraSem para-choques traseiro 1 215 mm
Com para-choques traseiro 1 295 mm
6 Comprimento geralSem para-choques traseiro 5 080 mm
Com para-choques traseiro 5 160 mm
7 Distância ao solo (sem carga) 200 mm
8 Altura geral (sem carga)1 780 mm
9 Via traseira1 515 mm
10 Comprimento da caixa de carga 2 265 mm
11 Largura da caixa de carga1 470 mm
12 Altura da caixa de carga845 mm
Raio de manobra mínimoCarroçaria 6,3 m
Roda 5,9 m
304
ESPECIFICAÇÕES TÉCNICAS

DESEMPENHO DO VEÍCULO
Single cab
Velocidade máxima 169 km/h
Club cab
Veículos sem guarda-lamas
amploVeículos com guarda-lamas amplo
Velocidade máxima 169 km/h 179 km/h
Double cab
Veículos sem guarda-lamas
amploVeículos com guarda-lamas amplo
M/T A/T
Velocidade máxima 169 km/h174 km/h
179 km/h173 km/h
177 km/h(1)
(1)Veículos com motor de alta potência
305

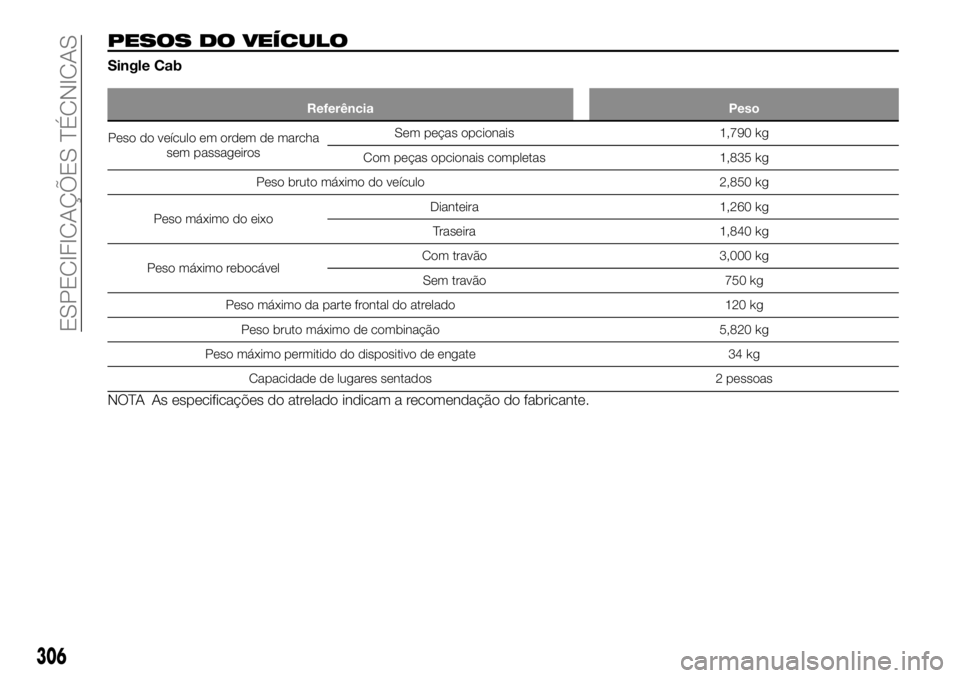

PESOS DO VEÍCULO
Single Cab
Referência Peso
Peso do veículo em ordem de marcha
sem passageirosSem peças opcionais 1,790 kg
Com peças opcionais completas 1,835 kg
Peso bruto máximo do veículo 2,850 kg
Peso máximo do eixoDianteira 1,260 kg
Traseira 1,840 kg
Peso máximo rebocávelCom travão 3,000 kg
Sem travão 750 kg
Peso máximo da parte frontal do atrelado 120 kg
Peso bruto máximo de combinação 5,820 kg
Peso máximo permitido do dispositivo de engate 34 kg
Capacidade de lugares sentados 2 pessoas
NOTA As especificações do atrelado indicam a recomendação do fabricante.
306
ESPECIFICAÇÕES TÉCNICAS

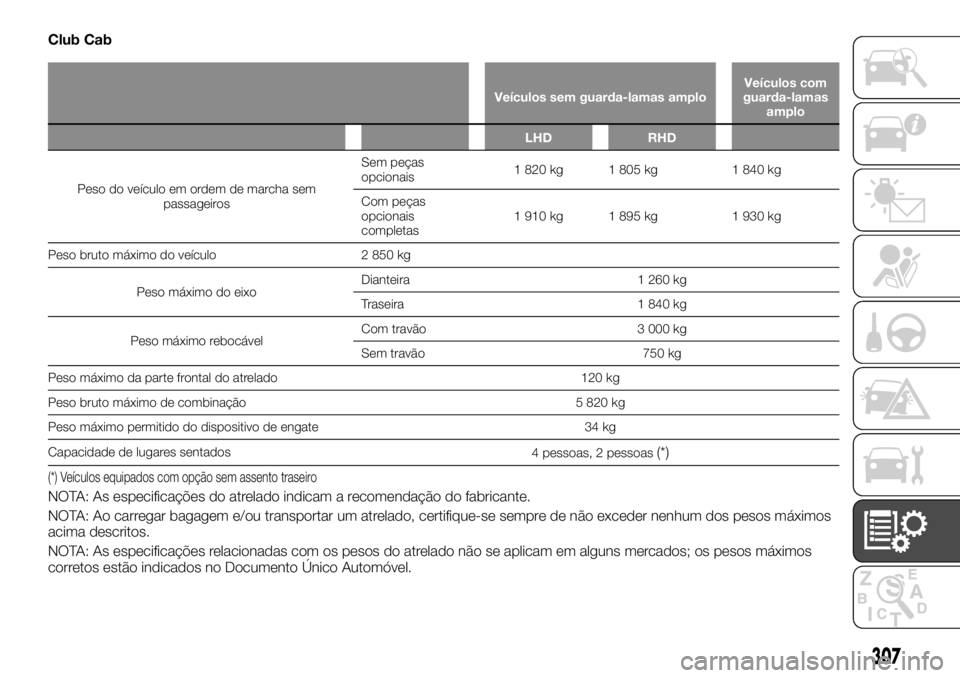

Club Cab
Veículos sem guarda-lamas amploVeículos com
guarda-lamas
amplo
LHD RHD
Peso do veículo em ordem de marcha sem
passageir
osSem peças
opcionais1 820 kg 1 805 kg 1 840 kg
Com peças
opcionais
completas1 910 kg 1 895 kg 1 930 kg
Peso bruto máximo do veículo 2 850 kg
Peso máximo do eixoDianteira 1 260 kg
Traseira 1 840 kg
Peso máximo rebocávelCom travão 3 000 kg
Sem travão 750 kg
Peso máximo da parte frontal do atrelado 120 kg
Peso bruto máximo de combinação 5 820 kg
Peso máximo permitido do dispositivo de engate 34 kg
Capacidade de lugares sentados
4 pessoas, 2 pessoas
(*)
(*) Veículos equipados com opção sem assento traseiro
NOTA: As especificações do atrelado indicam a recomendação do fabricante.
NOTA: Ao carregar bagagem e/ou transportar um atrelado, certifique-se sempre de não exceder nenhum dos pesos máximos
acima descritos.
NOTA: As especificações relacionadas com os pesos do atrelado não se aplicam em alguns mercados; os pesos máximos
corretos estão indicados no Documento Único Automóvel.
307

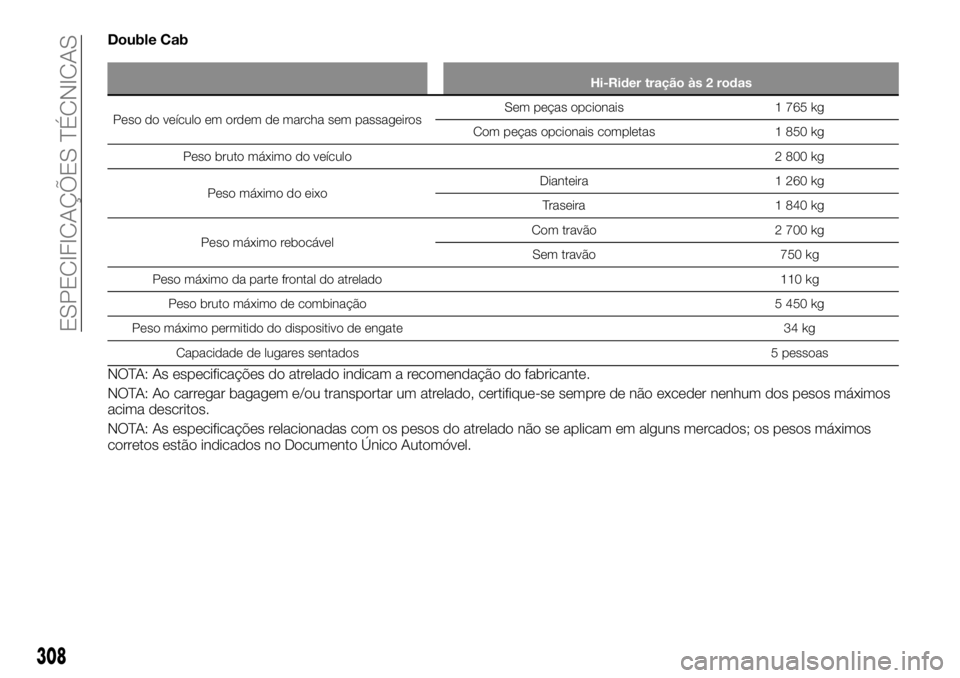

Double Cab
Hi-Rider tração às 2 rodas
Peso do veículo em ordem de marcha sem passageirosSem peças opcionais 1 765 kg
Com peças opcionais completas 1 850 kg
Peso bruto máximo do veículo2 800 kg
Peso máximo do eixoDianteira 1 260 kg
Traseira 1 840 kg
Peso máximo rebocávelCom travão 2 700 kg
Sem travão 750 kg
Peso máximo da parte frontal do atrelado 110 kg
Peso bruto máximo de combinação 5 450 kg
Peso máximo permitido do dispositivo de engate 34 kg
Capacidade de lugares sentados5 pessoas
NOTA: As especificações do atrelado indicam a recomendação do fabricante.
NOTA: Ao carregar bagagem e/ou transportar um atrelado, certifique-se sempre de não exceder nenhum dos pesos máximos
acima descritos.
NOTA: As especificações relacionadas com os pesos do atrelado não se aplicam em alguns mercados; os pesos máximos
corretos estão indicados no Documento Único Automóvel.
308
ESPECIFICAÇÕES TÉCNICAS

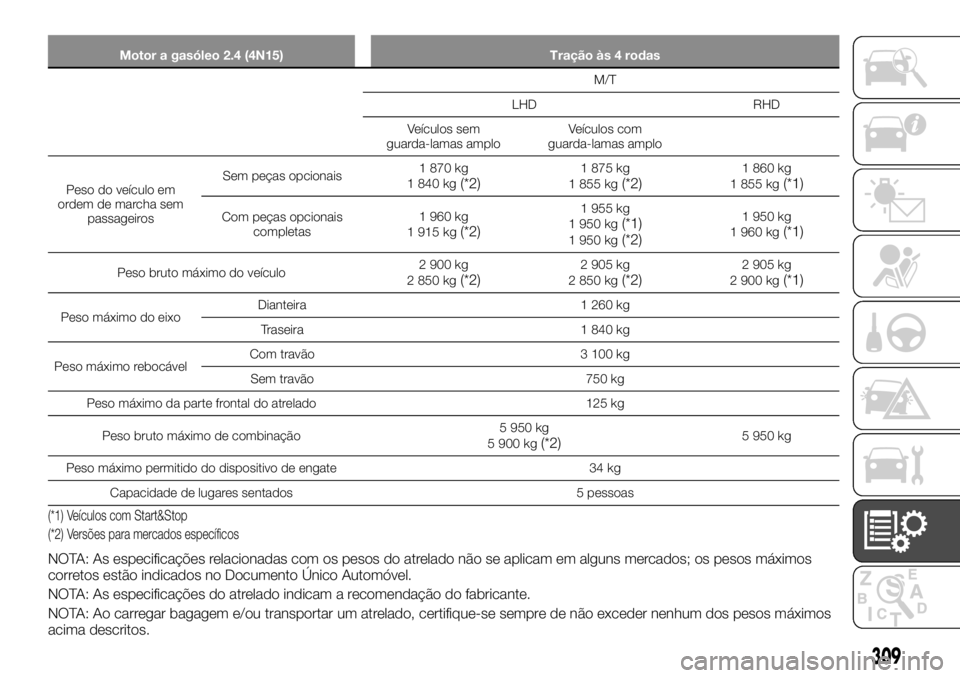

Motor a gasóleo 2.4 (4N15) Tração às 4 rodas
M/T
LHD RHD
Veículos sem
guarda-lamas amploVeículos com
guarda-lamas amplo
Peso do veículo em
ordem de marcha sem
passageirosSem peças opcionais1 870 kg
1 840 kg
(*2)1 875 kg
1 855 kg(*2)1 860 kg
1 855 kg(*1)
Com peças opcionais
completas1 960 kg
1 915 kg(*2)
1 955 kg
1 950 kg(*1)1 950 kg(*2)
1 950 kg
1 960 kg(*1)
Peso bruto máximo do veículo2 900 kg
2 850 kg(*2)2 905 kg
2 850 kg(*2)2 905 kg
2 900 kg(*1)
Peso máximo do eixoDianteira 1 260 kg
Traseira 1 840 kg
Peso máximo rebocávelCom travão 3 100 kg
Sem travão 750 kg
Peso máximo da parte frontal do atrelado 125 kg
Peso bruto máximo de combinação5 950 kg
5 900 kg
(*2)5 950 kg
Peso máximo permitido do dispositivo de engate 34 kg
Capacidade de lugares sentados 5 pessoas
(*2) Versões para mercados específicos (*1) Veículos com Start&Stop
NOTA: As especificações relacionadas com os pesos do atrelado não se aplicam em alguns mercados; os pesos máximos
corretos estão indicados no Documento Único Automóvel.
NOTA: As especificações do atrelado indicam a recomendação do fabricante.
NOTA: Ao carregar bagagem e/ou transportar um atrelado, certifique-se sempre de não exceder nenhum dos pesos máximos
acima descritos.
309

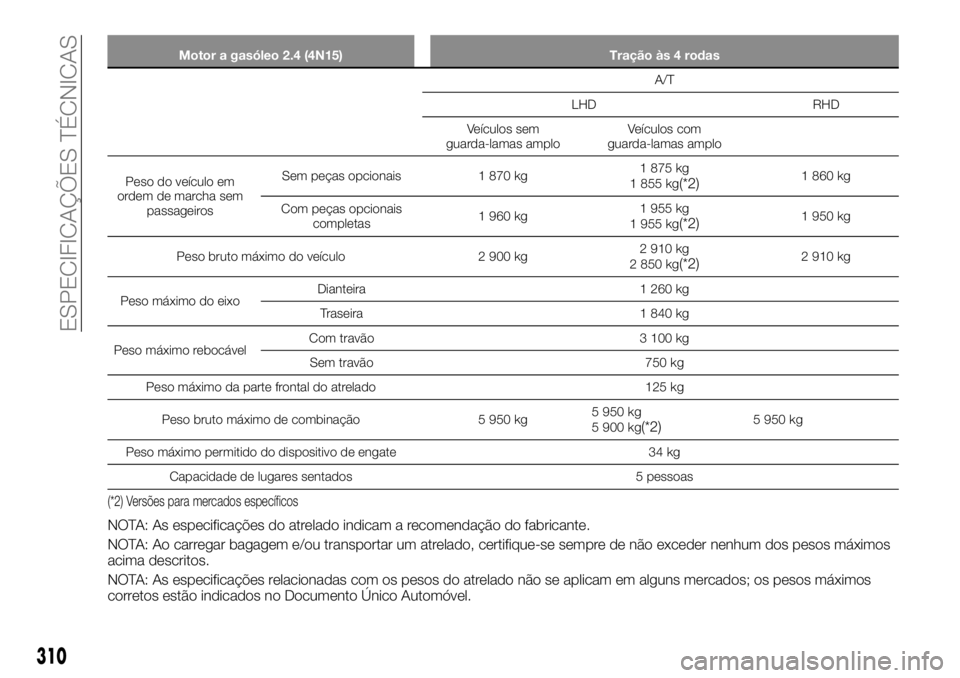

Motor a gasóleo 2.4 (4N15) Tração às 4 rodas
A/T
LHD RHD
Veículos sem
guarda-lamas amploVeículos com
guarda-lamas amplo
Peso do veículo em
ordem de marcha sem
passageirosSem peças opcionais 1 870 kg1 875 kg
1 855 kg
(*2)1 860 kg
Com peças opcionais
completas1 960 kg1 955 kg
1 955 kg
(*2)1 950 kg
Peso bruto máximo do veículo 2 900 kg2 910 kg
2 850 kg
(*2)2 910 kg
Peso máximo do eixoDianteira 1 260 kg
Traseira 1 840 kg
Peso máximo rebocávelCom travão 3 100 kg
Sem travão 750 kg
Peso máximo da parte frontal do atrelado 125 kg
Peso bruto máximo de combinação 5 950 kg5 950 kg
5 900 kg
(*2)5 950 kg
Peso máximo permitido do dispositivo de engate 34 kg
Capacidade de lugares sentados 5 pessoas
(*2) Versões para mercados específicos
NOTA: As especificações do atrelado indicam a recomendação do fabricante.
NOTA: Ao carregar bagagem e/ou transportar um atrelado, certifique-se sempre de não exceder nenhum dos pesos máximos
acima descritos.
NOTA: As especificações relacionadas com os pesos do atrelado não se aplicam em alguns mercados; os pesos máximos
corretos estão indicados no Documento Único Automóvel.
310
ESPECIFICAÇÕES TÉCNICAS
