2017 FIAT FULLBACK Manual de Uso e Manutenção (in Portuguese)

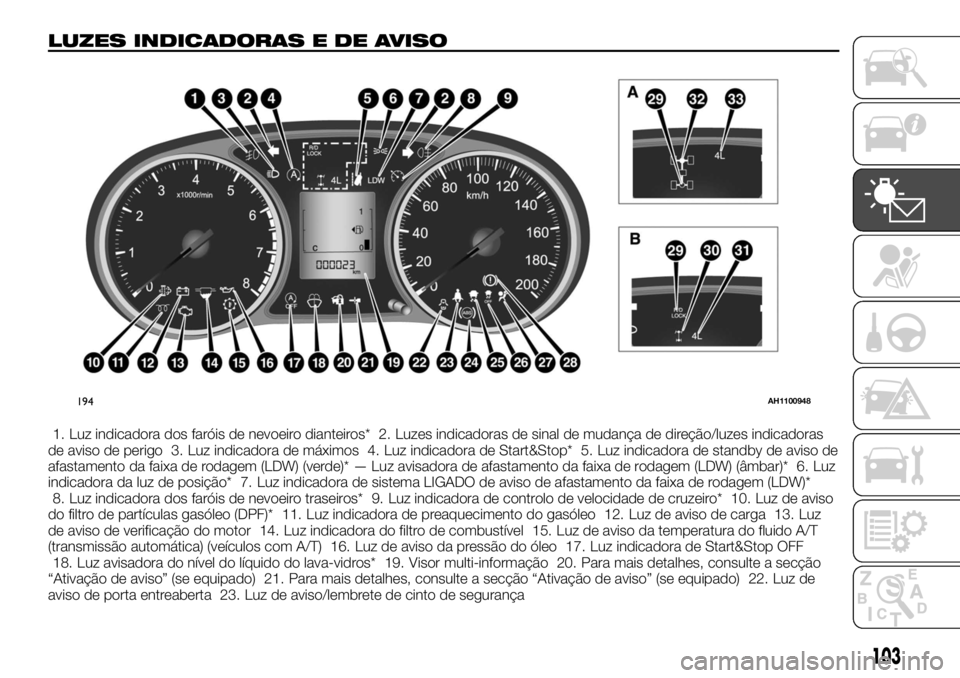

LUZES INDICADORAS E DE AVISO
1. Luz indicadora dos faróis de nevoeiro dianteiros* 2. Luzes indicadoras de sinal de mudança de direção/luzes indicadoras
de aviso de perigo 3. Luz indicadora de máximos 4. Luz indicadora de Start&Stop* 5. Luz indicadora de standby de aviso de
afastamento da faixa de rodagem (LDW) (verde)* — Luz avisadora de afastamento da faixa de rodagem (LDW) (âmbar)* 6. Luz
indicadora da luz de posição* 7. Luz indicadora de sistema LIGADO de aviso de afastamento da faixa de rodagem (LDW)*
8. Luz indicadora dos faróis de nevoeiro traseiros* 9. Luz indicadora de controlo de velocidade de cruzeiro* 10. Luz de aviso
do filtro de partículas gasóleo (DPF)* 11. Luz indicadora de preaquecimento do gasóleo 12. Luz de aviso de carga 13. Luz
de aviso de verificação do motor 14. Luz indicadora do filtro de combustível 15. Luz de aviso da temperatura do fluido A/T
(transmissão automática) (veículos com A/T) 16. Luz de aviso da pressão do óleo 17. Luz indicadora de Start&Stop OFF
18. Luz avisadora do nível do líquido do lava-vidros* 19. Visor multi-informação 20. Para mais detalhes, consulte a secção
“Ativação de aviso” (se equipado) 21. Para mais detalhes, consulte a secção “Ativação de aviso” (se equipado) 22. Luz de
aviso de porta entreaberta 23. Luz de aviso/lembrete de cinto de segurança
194AH1100948
103

24. Luz de aviso do sistema de travões anti-bloqueio (ABS) 25. Luz indicadora de Controlo de Estabilidade Eletrónico (ESC)
26. Luz indicadora de Controlo de Estabilidade Eletrónico (ESC) desligado 27. Luz de aviso do sistema de retenção
suplementar (SRS) 28. Luz de aviso dos travões 29. Luz indicadora de bloqueio do diferencial traseiro* 30. Luz indicadora de
funcionamento de tração às 2 rodas/tração às 4 rodas* 31. Luz indicadora de curto alcance* 32. Luz indicadora de
funcionamento de tração às 2 rodas/tração às 4 rodas* 33. Luz indicadora de curto alcance*
* — se equipado
104
CONHECER O PAINEL DE INSTRUMENTOS

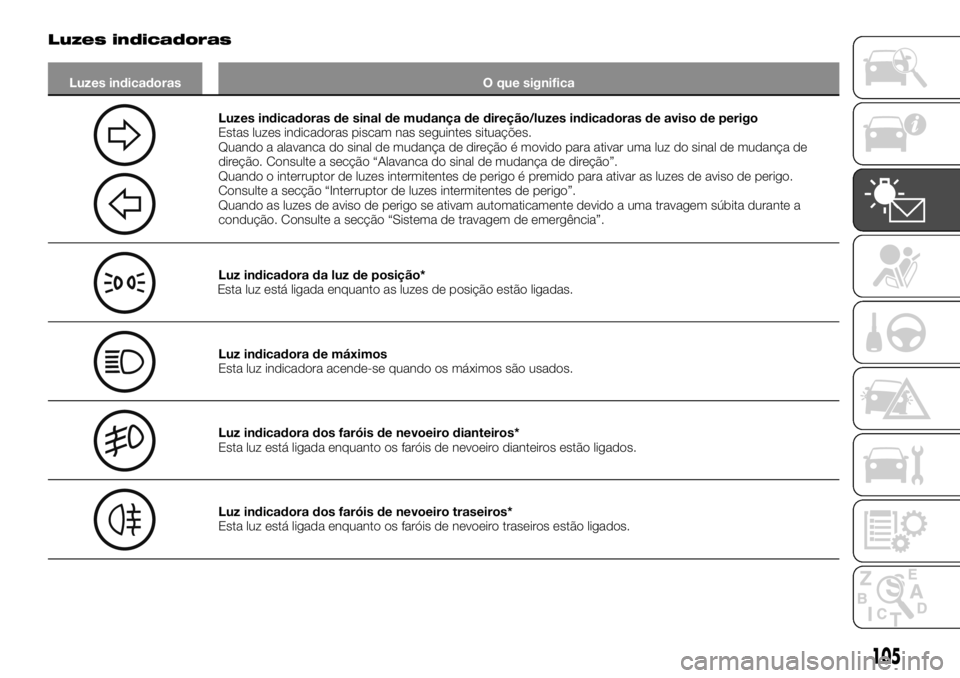

Luzes indicadoras
Luzes indicadoras O que significa
Luzes indicadoras de sinal de mudança de direção/luzes indicadoras de aviso de perigo
Estas luzes indicadoras piscam nas seguintes situações.
Quando a alavanca do sinal de mudança de direção é movido para ativar uma luz do sinal de mudança de
direção. Consulte a secção “Alavanca do sinal de mudança de direção”.
Quando o interruptor de luzes intermitentes de perigo é premido para ativar as luzes de aviso de perigo.
Consulte a secção “Interruptor de luzes intermitentes de perigo”.
Quando as luzes de aviso de perigo se ativam automaticamente devido a uma travagem súbita durante a
condução. Consulte a secção “Sistema de travagem de emergência”.
Luz indicadora da luz de posição*
Esta luz está ligada enquanto as luzes de posição estão ligadas.
Luz indicadora de máximos
Esta luz indicadora acende-se quando os máximos são usados.
Luz indicadora dos faróis de nevoeiro dianteiros*
Esta luz está ligada enquanto os faróis de nevoeiro dianteiros estão ligados.
Luz indicadora dos faróis de nevoeiro traseiros*
Esta luz está ligada enquanto os faróis de nevoeiro traseiros estão ligados.
105

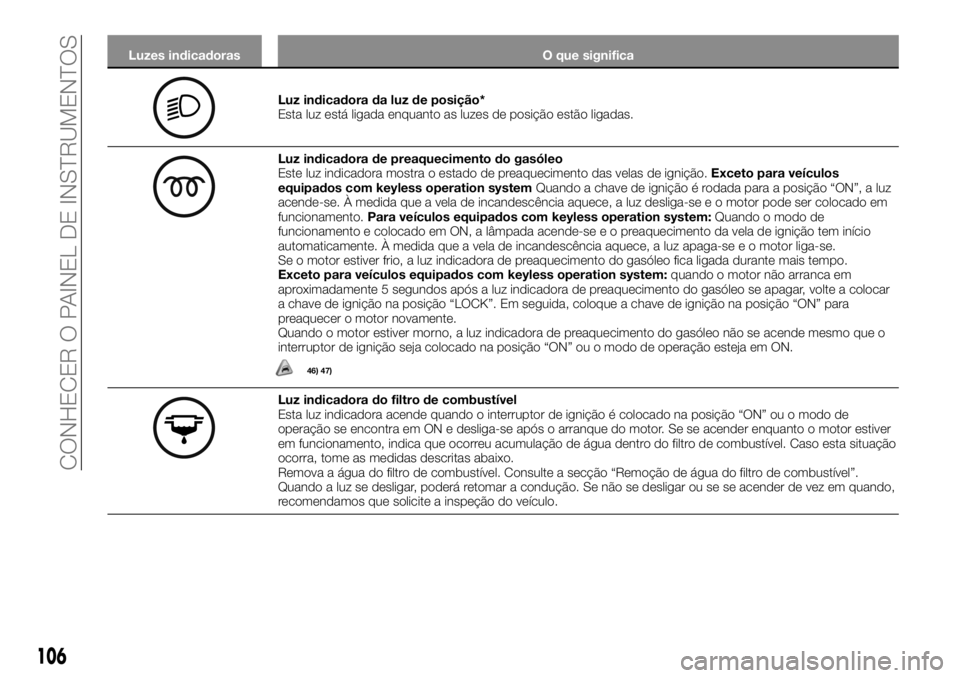

Luzes indicadoras O que significa
Luz indicadora da luz de posição*
Esta luz está ligada enquanto as luzes de posição estão ligadas.
Luz indicadora de preaquecimento do gasóleo
Este luz indicadora mostra o estado de preaquecimento das velas de ignição.Exceto para veículos
equipados com keyless operation systemQuando a chave de ignição é rodada para a posição “ON”, a luz
acende-se. À medida que a vela de incandescência aquece, a luz desliga-se e o motor pode ser colocado em
funcionamento.Para veículos equipados com keyless operation system:Quando o modo de
funcionamento e colocado em ON, a lâmpada acende-seeopreaquecimento da vela de ignição tem início
automaticamente. À medida que a vela de incandescência aquece, a luz apaga-se e o motor liga-se.
Se o motor estiver frio, a luz indicadora de preaquecimento do gasóleo fica ligada durante mais tempo.
Exceto para veículos equipados com keyless operation system:quando o motor não arranca em
aproximadamente 5 segundos após a luz indicadora de preaquecimento do gasóleo se apagar, volte a colocar
a chave de ignição na posição “LOCK”. Em seguida, coloque a chave de ignição na posição “ON” para
preaquecer o motor novamente.
Quando o motor estiver morno, a luz indicadora de preaquecimento do gasóleo não se acende mesmo que o
interruptor de ignição seja colocado na posição “ON” ou o modo de operação esteja em ON.
46) 47)
Luz indicadora do filtro de combustível
Esta luz indicadora acende quando o interruptor de ignição é colocado na posição “ON” ou o modo de
operação se encontra em ON e desliga-se após o arranque do motor. Se se acender enquanto o motor estiver
em funcionamento, indica que ocorreu acumulação de água dentro do filtro de combustível. Caso esta situação
ocorra, tome as medidas descritas abaixo.
Remova a água do filtro de combustível. Consulte a secção “Remoção de água do filtro de combustível”.
Quando a luz se desligar, poderá retomar a condução. Se não se desligar ou se se acender de vez em quando,
recomendamos que solicite a inspeção do veículo.
106
CONHECER O PAINEL DE INSTRUMENTOS

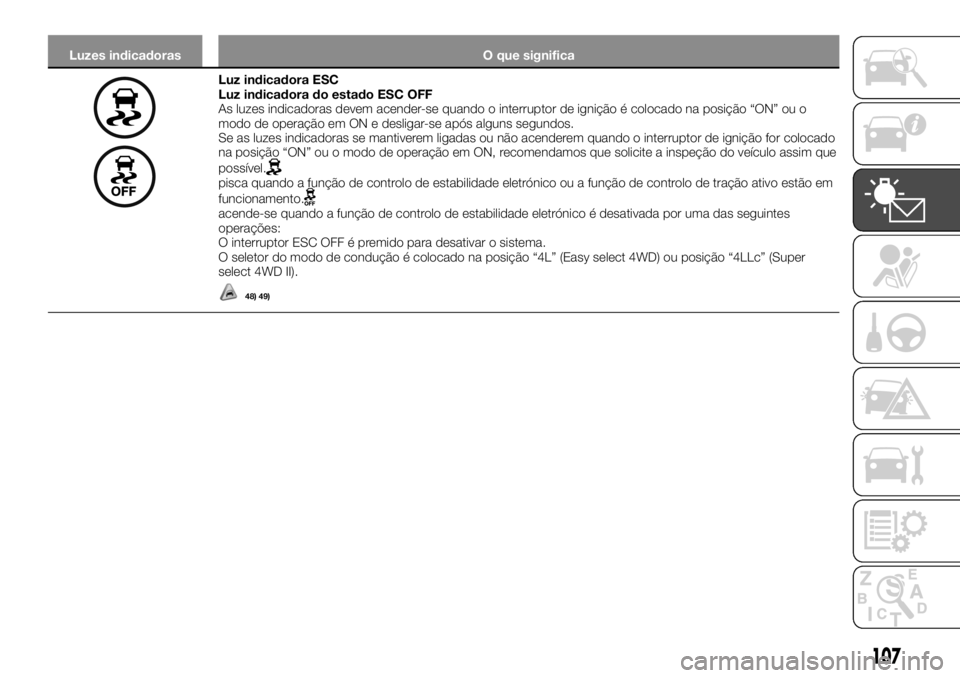

Luzes indicadoras O que significa
Luz indicadora ESC
Luz indicadora do estado ESC OFF
As luzes indicadoras devem acender-se quando o interruptor de ignição é colocado na posição “ON” ou o
modo de operação em ON e desligar-se após alguns segundos.
Se as luzes indicadoras se mantiverem ligadas ou não acenderem quando o interruptor de ignição for colocado
na posição “ON” ou o modo de operação em ON, recomendamos que solicite a inspeção do veículo assim que
possível.
pisca quando a função de controlo de estabilidade eletrónico ou a função de controlo de tração ativo estão em
funcionamento.
acende-se quando a função de controlo de estabilidade eletrónico é desativada por uma das seguintes
operações:
O interruptor ESC OFF é premido para desativar o sistema.
O seletor do modo de condução é colocado na posição “4L” (Easy select 4WD) ou posição “4LLc” (Super
select 4WD II).
48) 49)
107

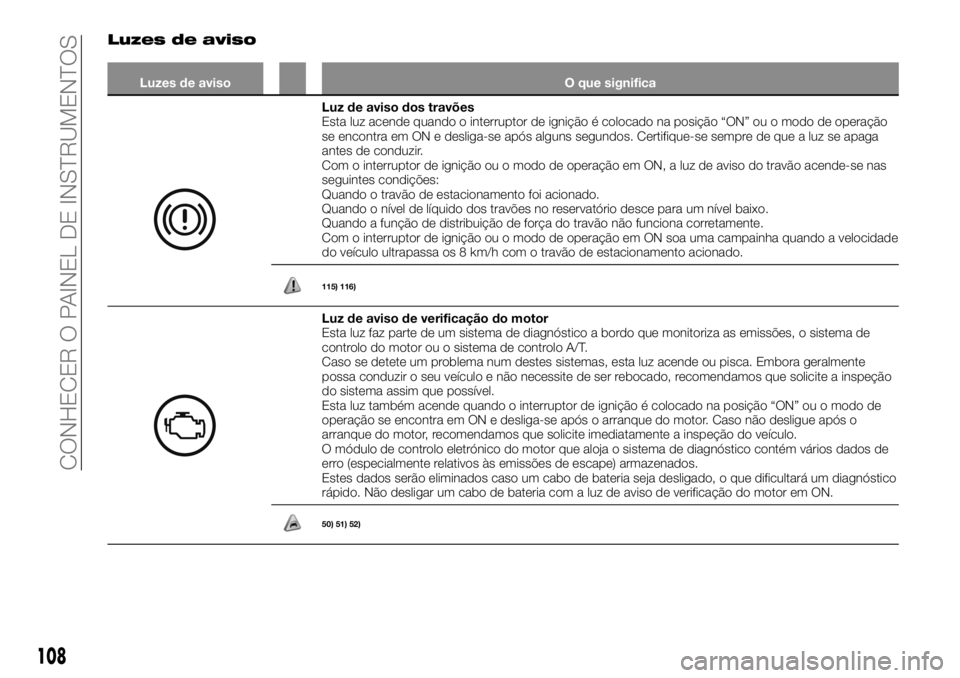

Luzes de aviso
Luzes de aviso O que significa
Luz de aviso dos travões
Esta luz acende quando o interruptor de ignição é colocado na posição “ON” ou o modo de operação
se encontra em ON e desliga-se após alguns segundos. Certifique-se sempre de que a luz se apaga
antes de conduzir.
Com o interruptor de ignição ou o modo de operação em ON, a luz de aviso do travão acende-se nas
seguintes condições:
Quando o travão de estacionamento foi acionado.
Quando o nível de líquido dos travões no reservatório desce para um nível baixo.
Quando a função de distribuição de força do travão não funciona corretamente.
Com o interruptor de ignição ou o modo de operação em ON soa uma campainha quando a velocidade
do veículo ultrapassa os 8 km/h com o travão de estacionamento acionado.
115) 116)
Luz de aviso de verificação do motor
Esta luz faz parte de um sistema de diagnóstico a bordo que monitoriza as emissões, o sistema de
controlo do motor ou o sistema de controlo A/T.
Caso se detete um problema num destes sistemas, esta luz acende ou pisca. Embora geralmente
possa conduzir o seu veículo e não necessite de ser rebocado, recomendamos que solicite a inspeção
do sistema assim que possível.
Esta luz também acende quando o interruptor de ignição é colocado na posição “ON” ou o modo de
operação se encontra em ON e desliga-se após o arranque do motor. Caso não desligue após o
arranque do motor, recomendamos que solicite imediatamente a inspeção do veículo.
O módulo de controlo eletrónico do motor que aloja o sistema de diagnóstico contém vários dados de
erro (especialmente relativos às emissões de escape) armazenados.
Estes dados serão eliminados caso um cabo de bateria seja desligado, o que dificultará um diagnóstico
rápido. Não desligar um cabo de bateria com a luz de aviso de verificação do motor em ON.
50) 51) 52)
108
CONHECER O PAINEL DE INSTRUMENTOS

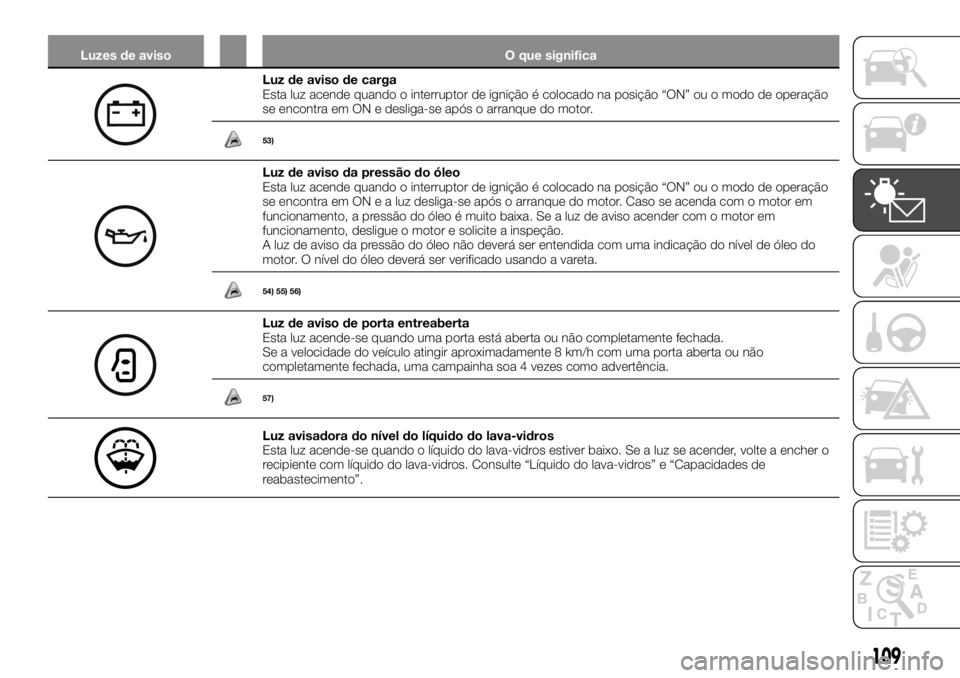

Luzes de aviso O que significa
Luz de aviso de carga
Esta luz acende quando o interruptor de ignição é colocado na posição “ON” ou o modo de operação
se encontra em ON e desliga-se após o arranque do motor.
53)
Luz de aviso da pressão do óleo
Esta luz acende quando o interruptor de ignição é colocado na posição “ON” ou o modo de operação
se encontra em ON e a luz desliga-se após o arranque do motor. Caso se acenda com o motor em
funcionamento, a pressão do óleo é muito baixa. Se a luz de aviso acender com o motor em
funcionamento, desligue o motor e solicite a inspeção.
A luz de aviso da pressão do óleo não deverá ser entendida com uma indicação do nível de óleo do
motor. O nível do óleo deverá ser verificado usando a vareta.
54) 55) 56)
Luz de aviso de porta entreaberta
Esta luz acende-se quando uma porta está aberta ou não completamente fechada.
Se a velocidade do veículo atingir aproximadamente 8 km/h com uma porta aberta ou não
completamente fechada, uma campainha soa 4 vezes como advertência.
57)
Luz avisadora do nível do líquido do lava-vidros
Esta luz acende-se quando o líquido do lava-vidros estiver baixo. Se a luz se acender, volte a encher o
recipiente com líquido do lava-vidros. Consulte “Líquido do lava-vidros” e “Capacidades de
reabastecimento”.
109

Luzes de aviso O que significa
Luz de aviso do SRS
Há uma luz de aviso do sistema de retenção suplementar (“SRS”) no painel de instrumentos. O sistema
verifica-se a si mesmo sempre que o interruptor de ignição é colocado na posição “ON” ou o modo de
operação é colocado em ON. A luz de aviso do SRS acenderá durante alguns segundos e depois
apaga-se. Isto é normal e significa que o sistema está a funcionar corretamente.
Se há um problema que envolva um ou mais dos componentes do SRS, a luz de aviso acenderá e
permanecerá acesa.
A luz de aviso do SRS é partilhada pelo airbag do SRS e pelo sistema pré-tensor do cinto de
segurança.
Em veículos equipados com o ERA-GLONASS, se o sistema ERA-GLONASS funcionar, a luz avisadora
SRS acende-se.
58) 59)
Luz de aviso ABS (se equipado)
Se houver uma avaria no sistema, a luz de aviso do ABS acenderá. Em condições normais, a luz de
aviso do ABS acende quando o interruptor de ignição é colocado na posição “ON” ou o modo de
operação se encontra em ON e desliga-se após alguns segundos.
NOTA: Em veículos com bloqueio do diferencial traseiro e controlo de estabilidade eletrónico (ESC), as
funções ESC e ABS são suspensas enquanto o bloqueio do diferencial traseiro estiver ativado. A luz
indicadora ESC, a luz indicadora ESC OFF e a luz avisadora do ABS acendem enquanto essas funções
estão suspensas. Isto não é indicativo de um problema. Quando o bloqueio do diferencial traseiro é
desengatado, estas luzes apagam-se e funcionam novamente. Consulte “Luz indicadora ESC, luz
indicadora ESC OFF”.
Se apenas a luz de aviso ABS se acender:
Evite travagens bruscas e conduzir a alta velocidade. Pare o veículo num local seguro.
Reinicie o motor e verifique se a luz se apaga depois de alguns minutos a conduzir; se posteriormente
permanecer desligada durante a condução, não há nenhum problema.
Porém, se a luz de aviso não desaparecer, ou se voltar a acender quando conduz o veículo,
recomendamos que solicite a inspeção do veículo assim que possível.
Se a luz de aviso ABS e a luz de aviso dos travões se acenderem ao mesmo tempo:
A função ABS e de distribuição de força do travão podem não funcionar, portanto, a travagem brusca
poderá tornar o veículo instável.
Evite travagens bruscas e conduzir a alta velocidade.
Pare o veículo num lugar seguro e solicite a inspeção do mesmo.
60) 61)
110
CONHECER O PAINEL DE INSTRUMENTOS
