2017 FIAT FULLBACK Manual de Uso e Manutenção (in Portuguese)

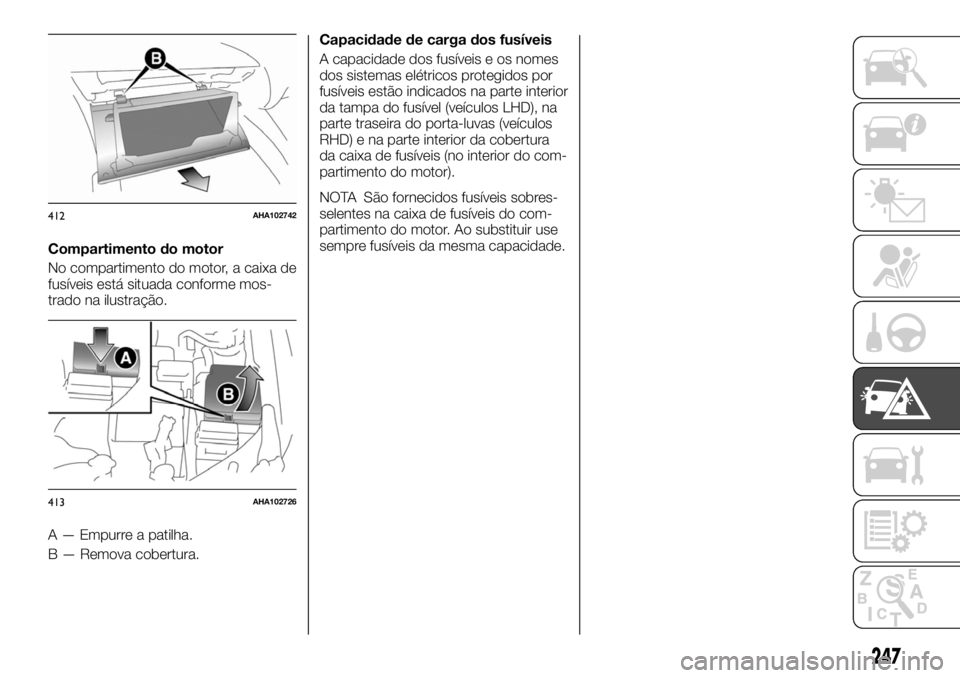

Compartimento do motor
No compartimento do motor, a caixa de
fusíveis está situada conforme mos-
trado na ilustração.
A — Empurre a patilha.
B — Remova cobertura.Capacidade de carga dos fusíveis
A capacidade dos fusíveis e os nomes
dos sistemas elétricos protegidos por
fusíveis estão indicados na parte interior
da tampa do fusível (veículos LHD), na
parte traseira do porta-luvas (veículos
RHD) e na parte interior da cobertura
da caixa de fusíveis (no interior do com-
partimento do motor).
NOTA São fornecidos fusíveis sobres-
selentes na caixa de fusíveis do com-
partimento do motor. Ao substituir use
sempre fusíveis da mesma capacidade.
412AHA102742
413AHA102726
247

Tabela de localização de fusíveis no habitáculo do passageiro
N.º Sistema elétrico Capacidade
1 Farolim traseiro (esquerdo) 7,5 A
2 Isqueiro 15 A
3 Vela de ignição 10 A
4 Motor de arranque 7,5 A
5 Tejadilho 20 A
6 Tomada de acessórios 15 A
414AA0103837
248
EM CASO DE EMERGÊNCIA

N.º Sistema elétrico Capacidade
7 Farolim traseiro (direito) 7,5 A
8 Espelhos retrovisores exteriores 7,5 A
9 Unidade de controlo do motor 7,5 A
10 Unidade de controlo 7,5 A
11 Farol de nevoeiro traseiro 10 A
12 Fecho centralizado de portas 15 A
13 Luz do habitáculo 15 A
14 Limpa para-brisas do vidro traseiro 15 A
15 Medidor 10 A
16 Relé 7,5 A
17 Assento aquecido 20 A
18 Opção 10 A
19 Espelho de porta aquecido 7,5 A
20 Limpa para-brisas 20 A
21 Luzes de marcha-atrás 7,5 A
22 Desembaciador 30 A
23 Aquecedor 30 A
24 Assento elétrico 40 A*
25 Rádio 10 A
26 Unidade controlada eletronicamente 20 A
*: Ligação fundívelAlguns fusíveis poderão não estar instalados no seu veículo, consoante o modelo ou especificações do mesmo.
A tabela acima mostra o equipamento principal correspondente a cada fusível.
249

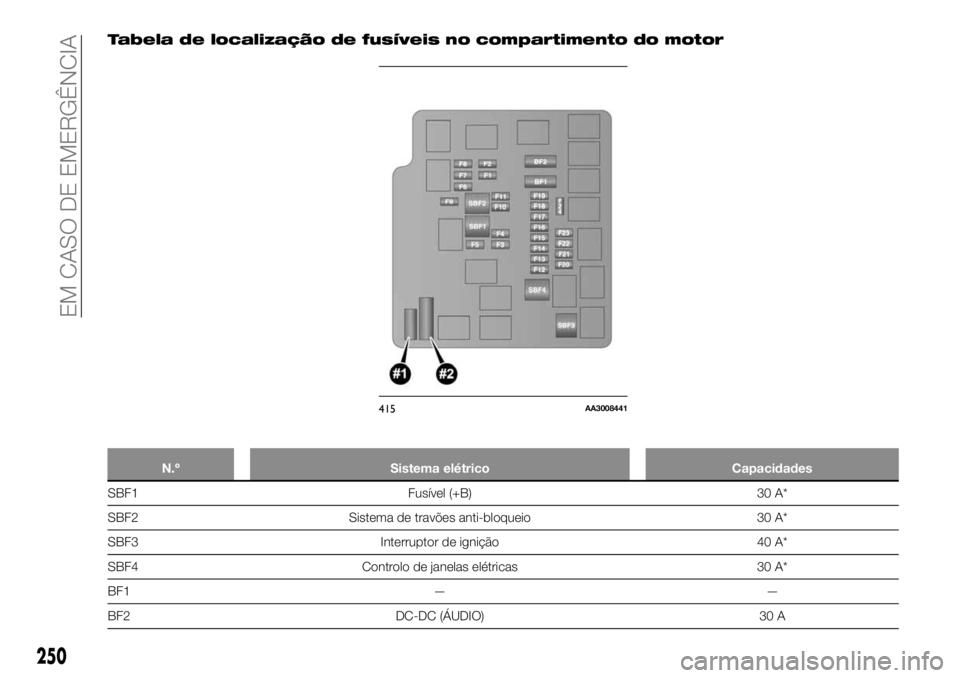

Tabela de localização de fusíveis no compartimento do motor
N.º Sistema elétrico Capacidades
SBF1 Fusível (+B) 30 A*
SBF2 Sistema de travões anti-bloqueio 30 A*
SBF3 Interruptor de ignição 40 A*
SBF4 Controlo de janelas elétricas 30 A*
BF1 — —
BF2 DC-DC (ÁUDIO) 30 A
415AA3008441
250
EM CASO DE EMERGÊNCIA

N.º Sistema elétrico Capacidades

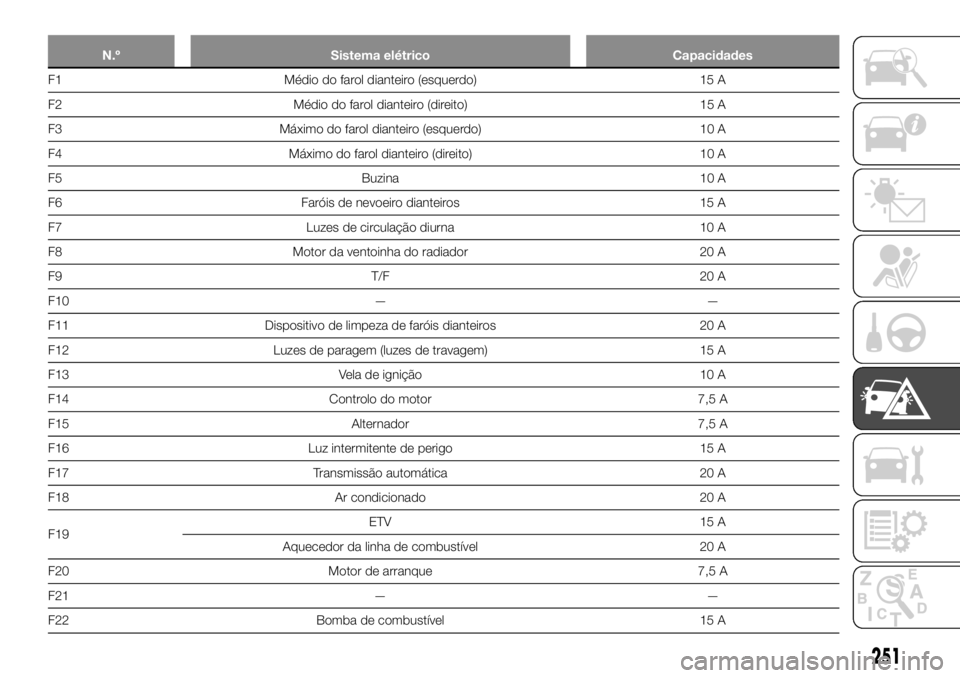

F1 Médio do farol dianteiro (esquerdo) 15 A
F2 Médio do farol dianteiro (direito) 15 A
F3 Máximo do farol dianteiro (esquerdo) 10 A
F4 Máximo do farol dianteiro (direito) 10 A
F5 Buzina 10 A
F6 Faróis de nevoeiro dianteiros 15 A
F7 Luzes de circulação diurna 10 A
F8 Motor da ventoinha do radiador 20 A
F9 T/F 20 A
F10 — —
F11 Dispositivo de limpeza de faróis dianteiros 20 A
F12 Luzes de paragem (luzes de travagem) 15 A
F13 Vela de ignição 10 A
F14 Controlo do motor 7,5 A
F15 Alternador 7,5 A
F16 Luz intermitente de perigo 15 A
F17 Transmissão automática 20 A
F18 Ar condicionado 20 A
F19ETV 15 A
Aquecedor da linha de combustível 20 A
F20 Motor de arranque 7,5 A
F21 — —
F22 Bomba de combustível 15 A
251

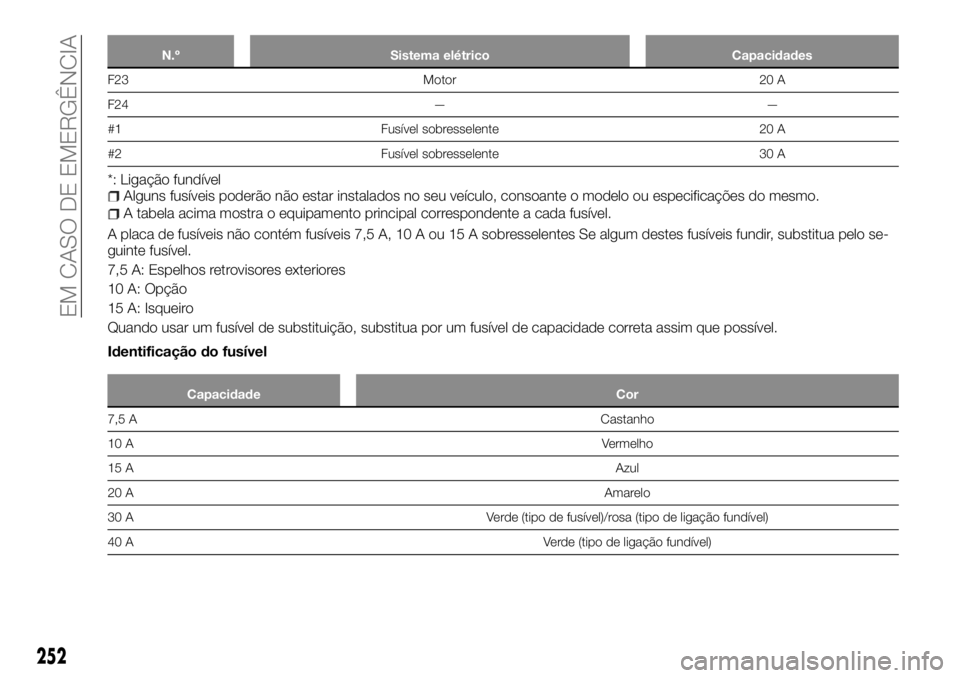

N.º Sistema elétrico Capacidades
F23 Motor 20 A
F24 — —
#1 Fusível sobresselente 20 A
#2 Fusível sobresselente 30 A
*: Ligação fundívelAlguns fusíveis poderão não estar instalados no seu veículo, consoante o modelo ou especificações do mesmo.
A tabela acima mostra o equipamento principal correspondente a cada fusível.
A placa de fusíveis não contém fusíveis 7,5 A, 10 A ou 15 A sobresselentes Se algum destes fusíveis fundir, substitua pelo se-
guinte fusível.
7,5 A: Espelhos retrovisores exteriores
10 A: Opção
15 A: Isqueiro
Quando usar um fusível de substituição, substitua por um fusível de capacidade correta assim que possível.
Identificação do fusível
Capacidade Cor
7,5 ACastanho
10 AVermelho
15 AAzul
20 AAmarelo
30 A Verde (tipo de fusível)/rosa (tipo de ligação fundível)
40 A Verde (tipo de ligação fundível)
252
EM CASO DE EMERGÊNCIA

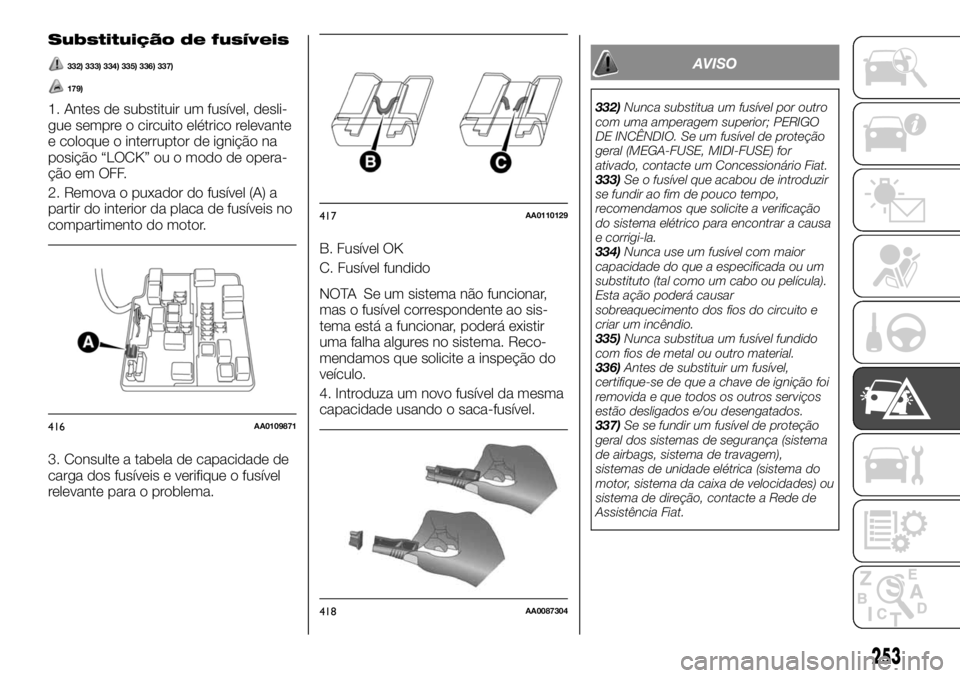

Substituição de fusíveis
332) 333) 334) 335) 336) 337)
179)
1. Antes de substituir um fusível, desli-
gue sempre o circuito elétrico relevante
e coloque o interruptor de ignição na
posição “LOCK” ou o modo de opera-
ção em OFF.
2. Remova o puxador do fusível (A) a
partir do interior da placa de fusíveis no
compartimento do motor.
3. Consulte a tabela de capacidade de
carga dos fusíveis e verifique o fusível
relevante para o problema.B. Fusível OK
C. Fusível fundido
NOTA Se um sistema não funcionar,
mas o fusível correspondente ao sis-
tema está a funcionar, poderá existir
uma falha algures no sistema. Reco-
mendamos que solicite a inspeção do
veículo.
4. Introduza um novo fusível da mesma
capacidade usando o saca-fusível.
AVISO
332)Nunca substitua um fusível por outro
com uma amperagem superior; PERIGO
DE INCÊNDIO. Se um fusível de proteção
geral (MEGA-FUSE, MIDI-FUSE) for
ativado, contacte um Concessionário Fiat.
333)Se o fusível que acabou de introduzir
se fundir ao fim de pouco tempo,
recomendamos que solicite a verificação
do sistema elétrico para encontrar a causa
e corrigi-la.
334)Nunca use um fusível com maior
capacidade do que a especificada ou um
substituto (tal como um cabo ou película).
Esta ação poderá causar
sobreaquecimento dos fios do circuito e
criar um incêndio.
335)Nunca substitua um fusível fundido
com fios de metal ou outro material.
336)Antes de substituir um fusível,
certifique-se de que a chave de ignição foi
removida e que todos os outros serviços
estão desligados e/ou desengatados.
337)Se se fundir um fusível de proteção
geral dos sistemas de segurança (sistema
de airbags, sistema de travagem),
sistemas de unidade elétrica (sistema do
motor, sistema da caixa de velocidades) ou
sistema de direção, contacte a Rede de
Assistência Fiat.
416AA0109871
417AA0110129
418AA0087304
253

ATENÇÃO
179)Se necessitar de lavar o
compartimento do motor, proceda
cuidadosamente de modo a não atingir
diretamente a caixa de fusíveis e o motor
do limpa para-brisas com o jato de água.

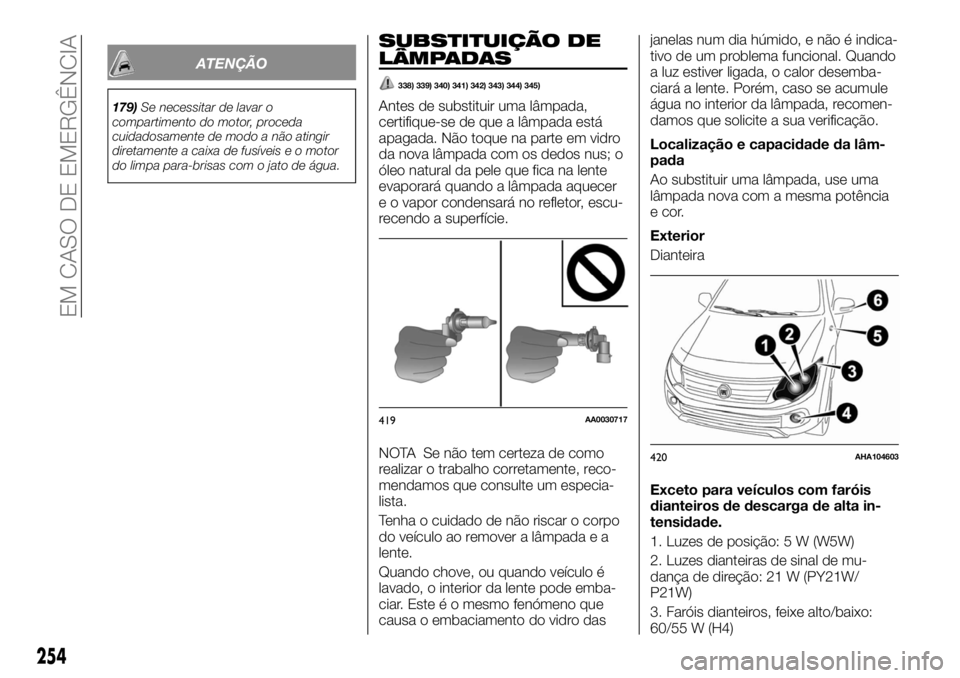

SUBSTITUIÇÃO DE
LÂMPADAS
338) 339) 340) 341) 342) 343) 344) 345)
Antes de substituir uma lâmpada,
certifique-se de que a lâmpada está
apagada. Não toque na parte em vidro
da nova lâmpada com os dedos nus; o
óleo natural da pele que fica na lente
evaporará quando a lâmpada aquecer
e o vapor condensará no refletor, escu-
recendo a superfície.
NOTA Se não tem certeza de como
realizar o trabalho corretamente, reco-
mendamos que consulte um especia-
lista.
Tenha o cuidado de não riscar o corpo
do veículo ao remover a lâmpada e a
lente.
Quando chove, ou quando veículo é
lavado, o interior da lente pode emba-
ciar. Este é o mesmo fenómeno que
causa o embaciamento do vidro dasjanelas num dia húmido, e não é indica-
tivo de um problema funcional. Quando
a luz estiver ligada, o calor desemba-
ciará a lente. Porém, caso se acumule
água no interior da lâmpada, recomen-
damos que solicite a sua verificação.
Localização e capacidade da lâm-
pada
Ao substituir uma lâmpada, use uma
lâmpada nova com a mesma potência
e cor.
Exterior
Dianteira
Exceto para veículos com faróis
dianteiros de descarga de alta in-
tensidade.
1. Luzes de posição: 5 W (W5W)
2. Luzes dianteiras de sinal de mu-
dança de direção: 21 W (PY21W/
P21W)
3. Faróis dianteiros, feixe alto/baixo:
60/55 W (H4)
419AA0030717
420AHA104603
254
EM CASO DE EMERGÊNCIA
