2017 FIAT FULLBACK Manual de Uso e Manutenção (in Portuguese)

4. Faróis de nevoeiro dianteiros tipo 1:
35 W (H8) Luzes de circulação diurna:
13 W (P13W) Luzes de circulação
diurna tipo 2: 13 W (P13W)
5. Luzes laterais de sinal de mudança
de direção (no para-choques) *1, *2:
5W
6. Luzes laterais de sinal de mudança
de direção (no espelho retrovisor exte-
rior) *1
Veículos com faróis dianteiros de
descarga de alta intensidade
1. Luzes dianteiras de sinal de mu-
dança de direção: 21 W (PY21W)
2. Luzes de posição/luzes de circula-
ção diurna
3. Faróis dianteiros, feixe alto/baixo:
25 W (D5S)
4. Faróis de nevoeiro dianteiros: 19 W
(H16)
5. Luzes laterais de sinal de mudança
de direção (no para-choques) *1, *2:
5W
6. Luzes laterais de sinal de mudança
de direção (no espelho retrovisor exte-
rior) *1
*1: se equipado.
*2: As lâmpadas devem ser substituí-
das na Rede de Assistência Fiat.
Os códigos entre parêntesis indicam
tipos de lâmpada.NOTA Não é possível reparar ou subs-
tituir apenas a lâmpada das luzes late-
rais de sinal de mudança de direção (no
para-choques). Verifique na Rede de
Assistência Fiat quais as situações em
que é necessária a sua reparação ou
substituição.

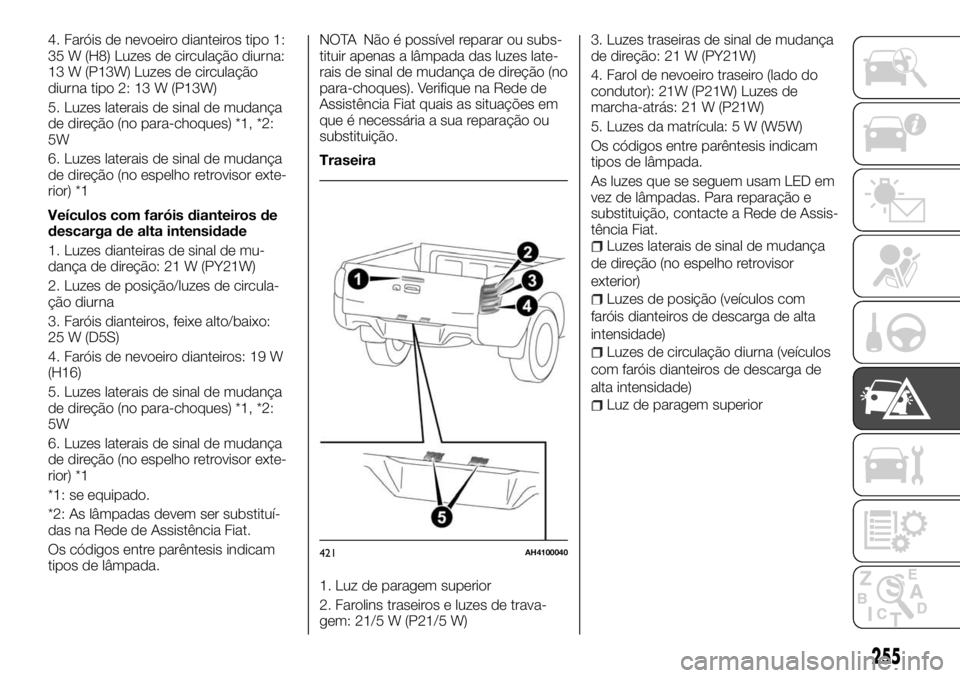

Traseira
1. Luz de paragem superior
2. Farolins traseiros e luzes de trava-
gem: 21/5 W (P21/5 W)3. Luzes traseiras de sinal de mudança
de direção: 21 W (PY21W)
4. Farol de nevoeiro traseiro (lado do
condutor): 21W (P21W) Luzes de
marcha-atrás: 21 W (P21W)
5. Luzes da matrícula: 5 W (W5W)
Os códigos entre parêntesis indicam
tipos de lâmpada.
As luzes que se seguem usam LED em
vez de lâmpadas. Para reparação e
substituição, contacte a Rede de Assis-
tência Fiat.
Luzes laterais de sinal de mudança
de direção (no espelho retrovisor
exterior)
Luzes de posição (veículos com
faróis dianteiros de descarga de alta
intensidade)
Luzes de circulação diurna (veículos
com faróis dianteiros de descarga de
alta intensidade)
Luz de paragem superior
421AH4100040
255

1. Luz do habitáculo traseiro: 8 W
2. Luzes do habitáculo dianteiro e
mapa*: 7,5 W
3. Luz do porta-luvas: 1,4 W
Faróis dianteiros (lâmpada de halo-
géneo)
1. Quando substituir a lâmpada do lado
direito do veículo, retire os grampos (A)
do filtro de ar e mova a tampa superior
(B) para a parte traseira do veículo.A direção da seta reta indica a dianteira
do veículo
NOTA Ao mover a tampa superior para
a parte traseira do veículo, retire o ar-
nês dos ganchos do filtro de ar (C).
A direção da seta indica a dianteira do
veículo
Após substituir a lâmpada, certifique-se
de que as dobradiças da dianteira do
veículo estão firmemente posicionadas.2. Desligue o conector (A).
3. Remova a tampa de vedação (B).
4. Desengate a mola (C) que fixa a lâm-
pada e remova a lâmpada do farol
dianteiro.
422AHA106522
423AHA103954
424AHZ100961
425AHZ100974
426AHA102771
427AHA102784
256
EM CASO DE EMERGÊNCIA

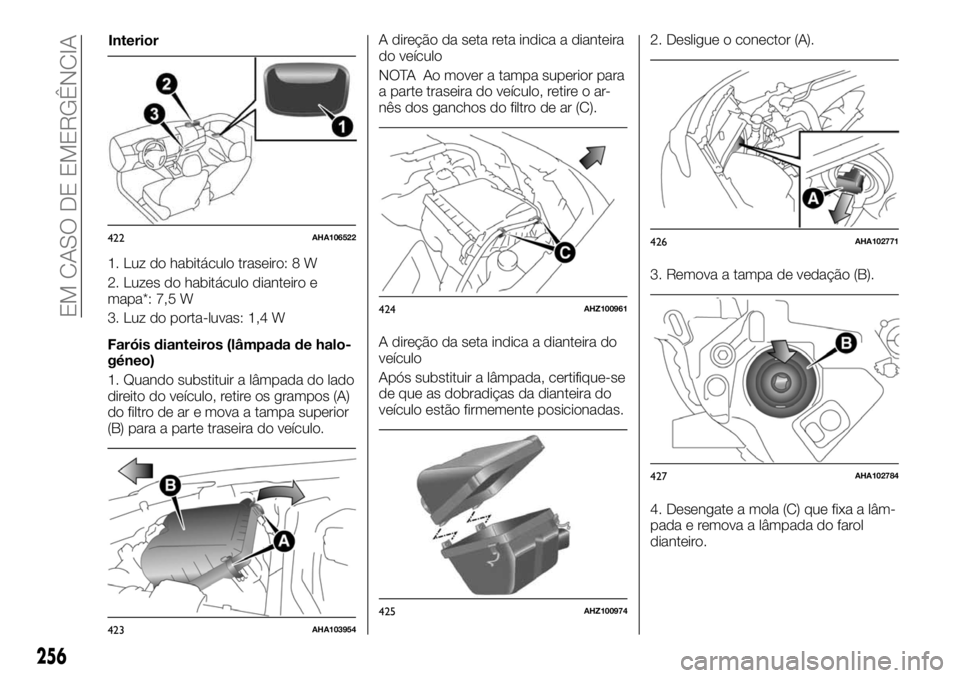

Interior

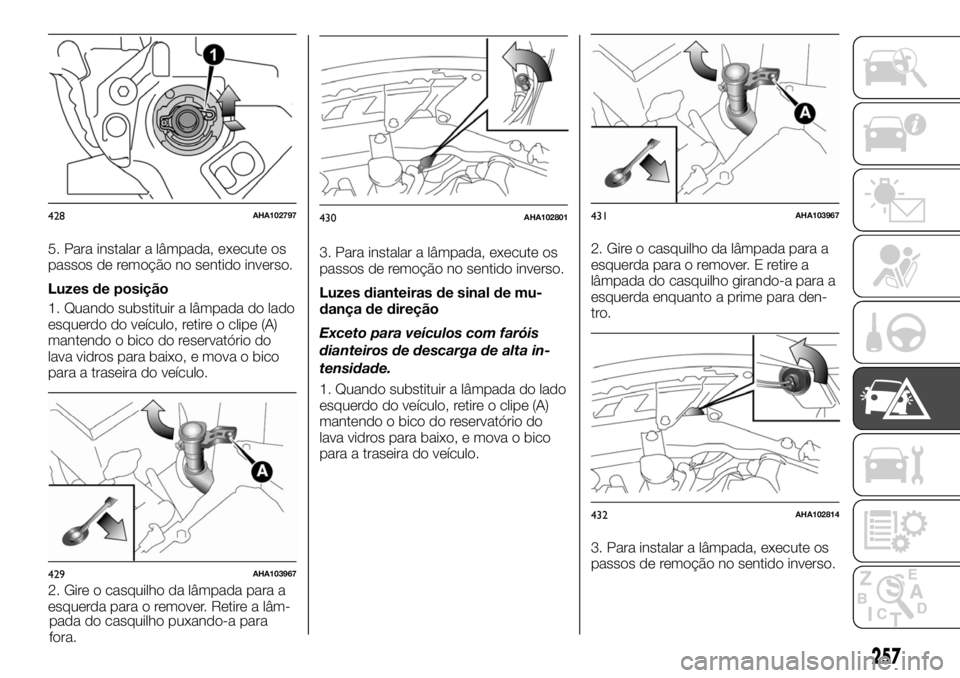

5. Para instalar a lâmpada, execute os
passos de remoção no sentido inverso.
Luzes de posição
1. Quando substituir a lâmpada do lado
esquerdo do veículo, retire o clipe (A)
mantendo o bico do reservatório do
lava vidros para baixo, e mova o bico
para a traseira do veículo.
2. Gire o casquilho da lâmpada para a
esquerda para o remover. Retire a lâm-
pada do casquilho puxando-a para
fora.3. Para instalar a lâmpada, execute os
passos de remoção no sentido inverso.
Luzes dianteiras de sinal de mu-
dança de direção
Exceto para veículos com faróis
dianteiros de descarga de alta in-
tensidade.
1. Quando substituir a lâmpada do lado
esquerdo do veículo, retire o clipe (A)
mantendo o bico do reservatório do
lava vidros para baixo, e mova o bico
para a traseira do veículo.2. Gire o casquilho da lâmpada para a
esquerda para o remover. E retire a
lâmpada do casquilho girando-a para a
esquerda enquanto a prime para den-
tro.
3. Para instalar a lâmpada, execute os
passos de remoção no sentido inverso.
428AHA102797
429AHA103967
430AHA102801431AHA103967
432AHA102814
257

esquerdo do veículo, retire o clipe (A)
mantendo o bico do reservatório do
lava vidros para baixo, e mova o bico
para a traseira do veículo.
2. Gire o casquilho da lâmpada para a
esquerda para o remover. E retire a
lâmpada do casquilho girando-a para a
esquerda enquanto a prime para den-
tro.3. Para instalar a lâmpada, execute os
passos de remoção no sentido inverso.
Faróis de nevoeiro dianteiros* / lu-
zes de circulação diurna*
1. Introduza a ponta de uma chave de
fenda reta coberta por um pano na ex-
tremidade da tampa (A) e levante sua-
vemente para remover a tampa.2. Remova os 3 parafusos (B) e retire a
unidade da lâmpada.
NOTA Quando desapertar os parafu-
sos da luz de nevoeiro, tenha o cuidado
de não mover por engano o parafuso
de ajuste da posição do feixe (C).
433AHA103967
434AHA102827
435AHA102667
436AHA102670
258
EM CASO DE EMERGÊNCIA

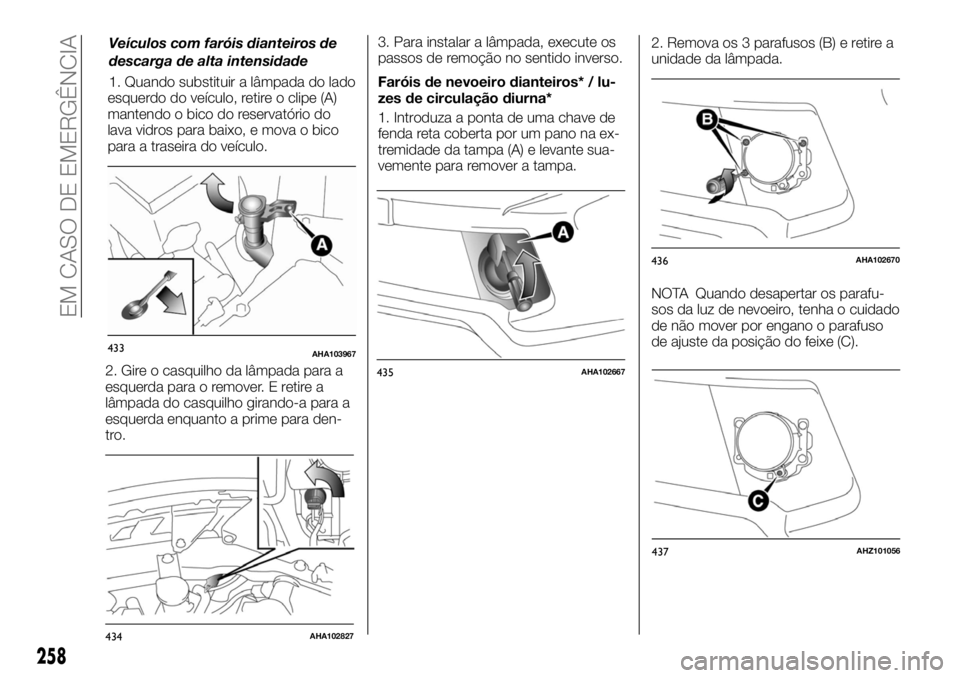

Veículos com faróis dianteiros de
descarga de alta intensidade
1. Quando substituir a lâmpada do lado
437AHZ101056

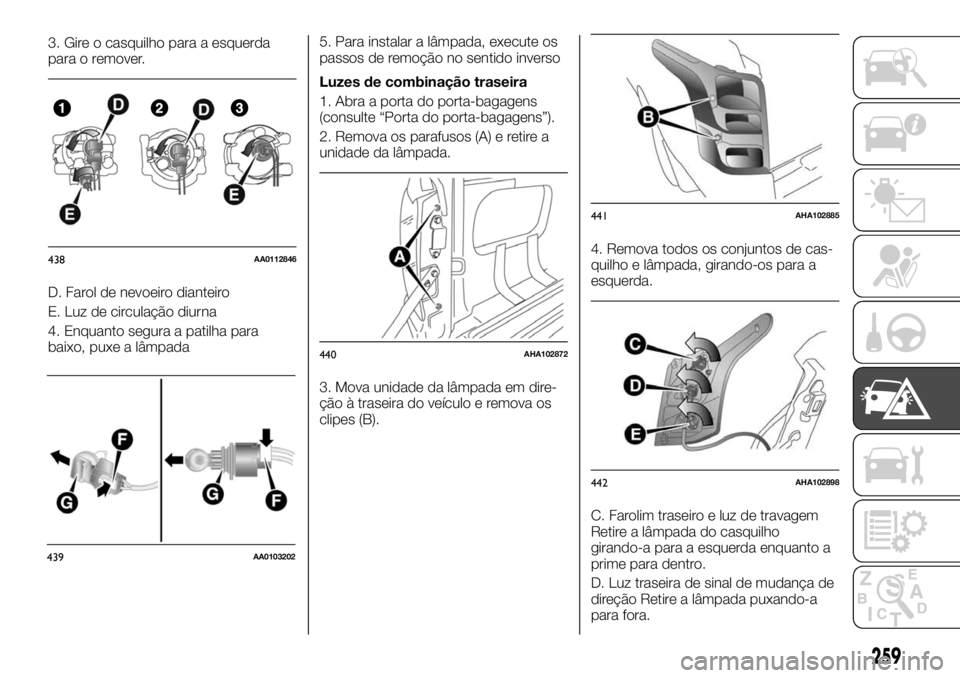

3. Gire o casquilho para a esquerda
para o remover.
D. Farol de nevoeiro dianteiro
E. Luz de circulação diurna
4. Enquanto segura a patilha para
baixo, puxe a lâmpada5. Para instalar a lâmpada, execute os
passos de remoção no sentido inverso
Luzes de combinação traseira
1. Abra a porta do porta-bagagens
(consulte “Porta do porta-bagagens”).
2. Remova os parafusos (A) e retire a
unidade da lâmpada.
3. Mova unidade da lâmpada em dire-
ção à traseira do veículo e remova os
clipes (B).4. Remova todos os conjuntos de cas-
quilho e lâmpada, girando-os para a
esquerda.
C. Farolim traseiro e luz de travagem
Retire a lâmpada do casquilho
girando-a para a esquerda enquanto a
prime para dentro.
D. Luz traseira de sinal de mudança de
direção Retire a lâmpada puxando-a
para fora.
438AA0112846
439AA0103202
440AHA102872
441AHA102885
442AHA102898
259

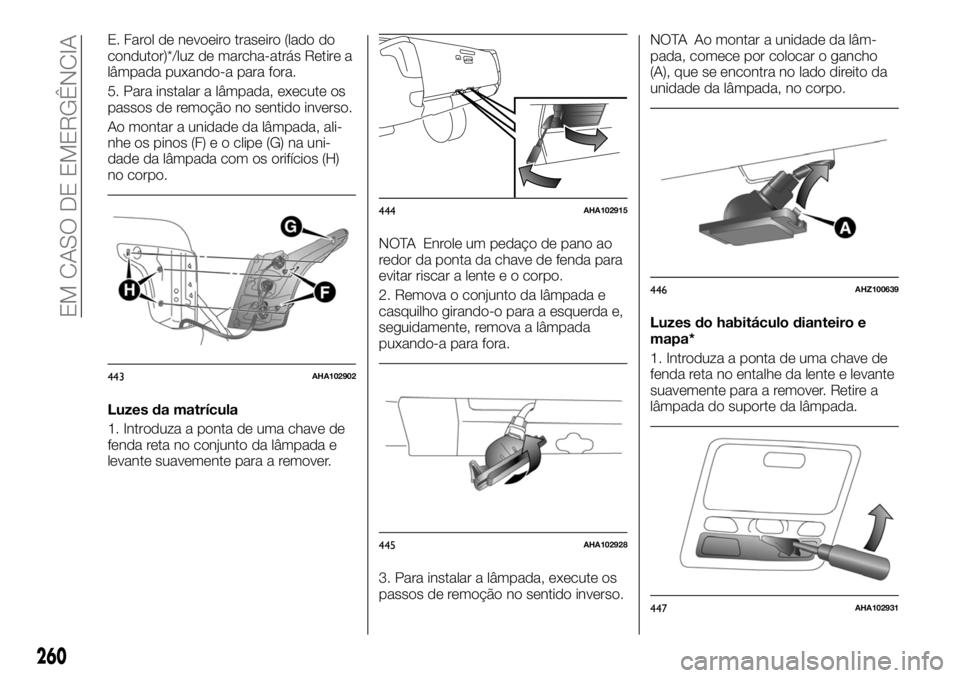

E. Farol de nevoeiro traseiro (lado do
condutor)*/luz de marcha-atrás Retire a
lâmpada puxando-a para fora.
5. Para instalar a lâmpada, execute os
passos de remoção no sentido inverso.
Ao montar a unidade da lâmpada, ali-
nhe os pinos (F) e o clipe (G) na uni-
dade da lâmpada com os orifícios (H)
no corpo.
Luzes da matrícula
1. Introduza a ponta de uma chave de
fenda reta no conjunto da lâmpada e
levante suavemente para a remover.NOTA Enrole um pedaço de pano ao
redor da ponta da chave de fenda para
evitar riscar a lente e o corpo.
2. Remova o conjunto da lâmpada e
casquilho girando-o para a esquerda e,
seguidamente, remova a lâmpada
puxando-a para fora.
3. Para instalar a lâmpada, execute os
passos de remoção no sentido inverso.NOTA Ao montar a unidade da lâm-
pada, comece por colocar o gancho
(A), que se encontra no lado direito da
unidade da lâmpada, no corpo.
Luzes do habitáculo dianteiro e
mapa*
1. Introduza a ponta de uma chave de
fenda reta no entalhe da lente e levante
suavemente para a remover. Retire a
lâmpada do suporte da lâmpada.
443AHA102902
444AHA102915
445AHA102928
446AHZ100639
447AHA102931
260
EM CASO DE EMERGÊNCIA

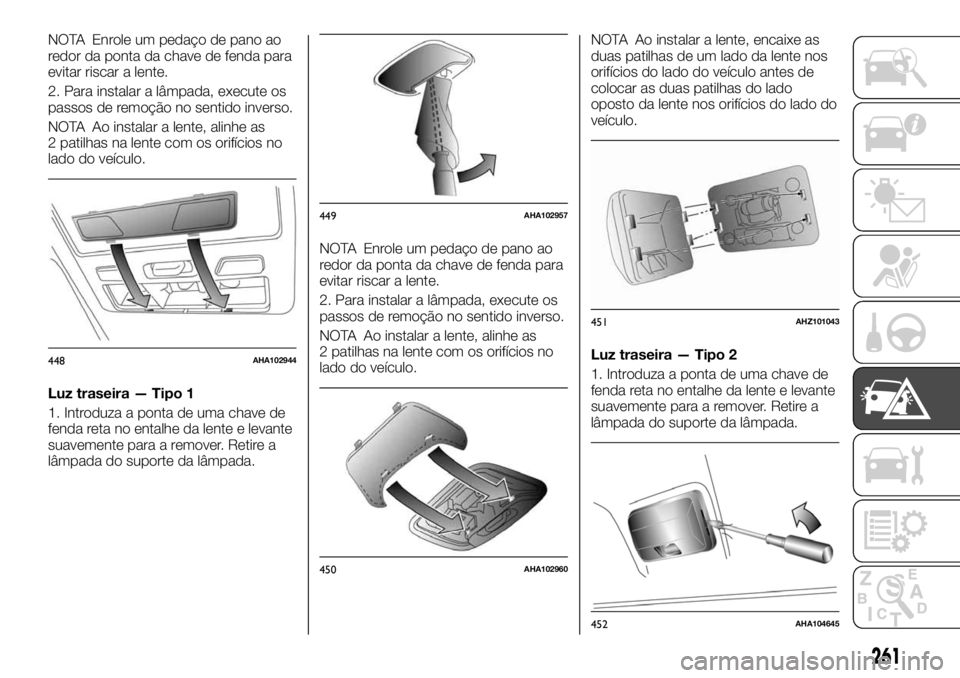

NOTA Enrole um pedaço de pano ao
redor da ponta da chave de fenda para
evitar riscar a lente.
2. Para instalar a lâmpada, execute os
passos de remoção no sentido inverso.
NOTA Ao instalar a lente, alinhe as
2 patilhas na lente com os orifícios no
lado do veículo.
Luz traseira — Tipo 1
1. Introduza a ponta de uma chave de
fenda reta no entalhe da lente e levante
suavemente para a remover. Retire a
lâmpada do suporte da lâmpada.NOTA Enrole um pedaço de pano ao
redor da ponta da chave de fenda para
evitar riscar a lente.
2. Para instalar a lâmpada, execute os
passos de remoção no sentido inverso.
NOTA Ao instalar a lente, alinhe as
2 patilhas na lente com os orifícios no
lado do veículo.NOTA Ao instalar a lente, encaixe as
duas patilhas de um lado da lente nos
orifícios do lado do veículo antes de
colocar as duas patilhas do lado
oposto da lente nos orifícios do lado do
veículo.
Luz traseira — Tipo 2
1. Introduza a ponta de uma chave de
fenda reta no entalhe da lente e levante
suavemente para a remover. Retire a
lâmpada do suporte da lâmpada.
448AHA102944
449AHA102957
450AHA102960
451AHZ101043
452AHA104645
261

NOTA Enrole um pedaço de pano ao
redor da ponta da chave de fenda para
evitar riscar a lente.
2. Para instalar a lâmpada, execute os
passos de remoção no sentido inverso.
NOTA Ao instalar a lente, encaixe as
duas patilhas de um lado da lente nos
orifícios do lado do veículo antes de
colocar as duas patilhas do lado
oposto da lente nos orifícios do lado do
veículo.
Luz do porta-luvas
A lâmpada da luz do porta-luvas deve
ser substituída na Rede de Assistência
Fiat.
AVISO
338)As lâmpadas de halogéneo contêm
gás pressurizado e, no caso de quebra,
podem explodir.339)As lâmpadas estão extremamente
quentes imediatamente após serem
desligadas. Ao substituir uma lâmpada,
aguarde que arrefeça suficientemente
antes de a tocar. Caso contrário, poderá
queimar-se.
340)Manuseie lâmpadas de halogéneo
com cuidado. O gás no interior da
lâmpada de halogéneo está altamente
pressurizado, por isso deixar cair, dar uma
pancada ou riscar uma lâmpada de
halogéneo poderá causar a sua quebra.
341)Nunca segure uma lâmpada de
halogéneo na mão sem proteção, com
luvas sujas, etc. O óleo da sua mão poderá
causar a quebra da lâmpada da próxima
vez que os faróis dianteiros forem
acionados. Se a superfície do vidro estiver
sujo, pode ser limpo com álcool, diluente
de tinta, etc., e a lâmpada pode ser
novamente encaixada após secá-la
minuciosamente.
342)Consulte sempre um especialista ao
reparar ou substituir lâmpadas de faróis
dianteiros de descarga de alta intensidade.
A razão para este cuidado prende-se com
a voltagem elevada gerada pelo circuito
elétrico, lâmpadas e elétrodos, que poderá
causar um choque elétrico.
343)As modificações ou reparações ao
sistema elétrico efetuadas incorretamente
ou que não respeitem as especificações
técnicas do sistema podem causar avarias,
o que resulta no risco de incêndio.
344)Apenas deve substituir as lâmpadas
com o motor desligado. Deve também
assegurar que o motor está frio, para evitar
o risco de queimadura.345)Não instale lâmpadas tipo LED
comerciais. As lâmpadas tipo LED
comerciais podem afetar negativamente o
funcionamento do veículo, por ex. evitando
que as lâmpadas e outros equipamentos
do veículo funcionem corretamente.
453AHZ101043
