2017 FIAT FULLBACK Руководство по эксплуатации и техобслуживанию (in Russian)

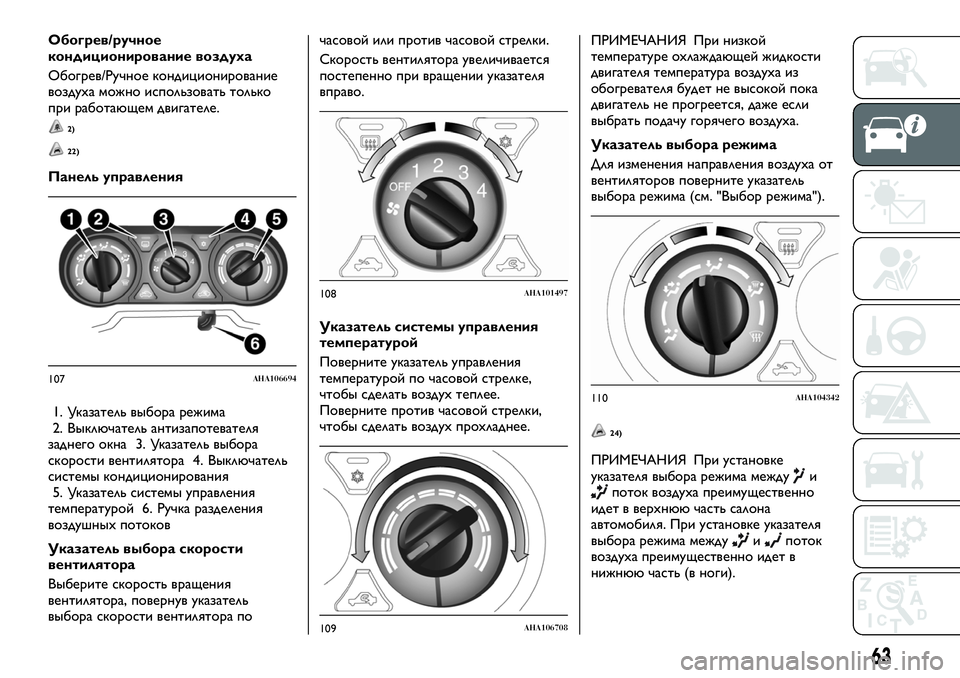

Обогрев/ручное
кондиционирование воздуха
Обогрев/Ручное кондиционирование
воздуха можно использовать только
при работающем двигателе.
2)
22)
Панель управления
1. Указатель выбора режима
2. Выключатель антизапотевателя
заднего окна 3. Указатель выбора
скорости вентилятора 4. Выключатель
системы кондиционирования
5. Указатель системы управления
температурой 6. Ручка разделения
воздушных потоков
Указатель выбора скорости
вентилятора
Выберите скорость вращения
вентилятора, повернув указатель
выбора скорости вентилятора почасовой или против часовой стрелки.
Скорость вентилятора увеличивается
постепенно при вращении указателя
вправо.
Указатель системы управления
температурой
Поверните указатель управления
температурой по часовой стрелке,
чтобы сделать воздух теплее.
Поверните против часовой стрелки,
чтобы сделать воздух прохладнее.ПРИМЕЧАНИЯ При низкой
температуре охлаждающей жидкости
двигателя температура воздуха из
обогревателя будет не высокой пока
двигатель не прогреется, даже если
выбрать подачу горячего воздуха.
Указатель выбора режима
Для изменения направления воздуха от
вентиляторов поверните указатель
выбора режима (см. "Выбор режима").
24)
ПРИМЕЧАНИЯ При установке
указателя выбора режима междуипоток воздуха преимущественно
идет в верхнюю часть салона
автомобиля. При установке указателя
выбора режима между
ипоток
воздуха преимущественно идет в
нижнюю часть (в ноги).
107AHA106694
108AHA101497
109AHA106708
110AHA104342
63

ПРИМЕЧАНИЯ При установке
указателя выбора режима междуипоток воздуха преимущественно
идет в нижнюю часть (в ноги). При
установке указателя выбора режима
между
ипоток воздуха
преимущественно обдувает лобовое
стекло и дверные стекла.
Ручка разделения воздушных
потоков
Для изменения потока воздуха
используйте ручку выбора направления
воздуха.
Наружный воздух поступает в
салон автомобиля.
Рециркулирующий воздух
циркулирует внутри салона автомобиля.
25)
ПРИМЕЧАНИЯ Обычно для
сохранения лобового стекла и дверных
стекол чистыми и быстрого удаления
запотевания или льда с лобового стекла
используется положение
(наружный). Если требуется
высокая эффективность охлаждения
или же наружный воздух сильно
загрязнен, используйте положение
настройки
(рециркуляция).
Периодически переключайтесь в
положение
(наружный), чтобы
увеличить уровень вентиляции так,
чтобы окна не запотевали.
Выключатель системы
кондиционирования
Нажмите переключатель, чтобы
включить кондиционирование.
Загорится индикатор (А).
При повторном нажатии
кондиционирование отключается.Работа системы
кондиционирования
Установите указатели и регуляторы так,
как показано на рисунке в соответствии
с потребностями.
Обогрев
ПРИМЕЧАНИЯ Для максимального
обогрева установите скорость
вентилятора в 3-е положение.
Охлаждение (Ручное
кондиционирование)
111AHA106711
112AHA106724
113AH3100519
114AH3100522
64
ЗНАКОМСТВО С АВТОМОБИЛЕМ
26)

Сочетание нагретого и холодного
воздуха
Обдув лобового стекла и боковых
стекол (двери)
67)
Обычный обдувБыстрый обдув
ПРИМЕЧАНИЯ Для быстрого
устранения запотевания или
обледенения направьте воздушный
поток с боковых вентиляторов на
дверные стекла.
Не выставляйте регулятор температуры
на максимальный уровень охлаждения.
Холодный воздух будет дуть на
оконные стекла и не сможет
предотвратить их запотевание.
Забор наружного воздуха
115AH3100535
116AH3100548
117AH3100551
118AH3100564
65

АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР КЛИМАТ-КОНТРОЛЯ
(при наличии)
Кондиционер воздуха может работать только при работающем двигателе.
22)
Автоматическая система климат-контроля
1. Переключатель системы регулирования температурой 2. Выключатель системы кондиционирования 3. Переключатель
режимов MODE 4. Переключатель выбора скорости вентилятора 5. Переключатель выбора потока воздуха 6. Переключатель
системы обдува лобового стекла 7. Переключатель AUTO 8. Выключатель антизапотевателя заднего окна 9. Переключатель
OFF 10. Дисплей температуры 11. Индикатор кондиционирования 12. Дисплей выбора режима 13. Дисплей скорости
вентилятора
119AH1100300
66
ЗНАКОМСТВО С АВТОМОБИЛЕМ

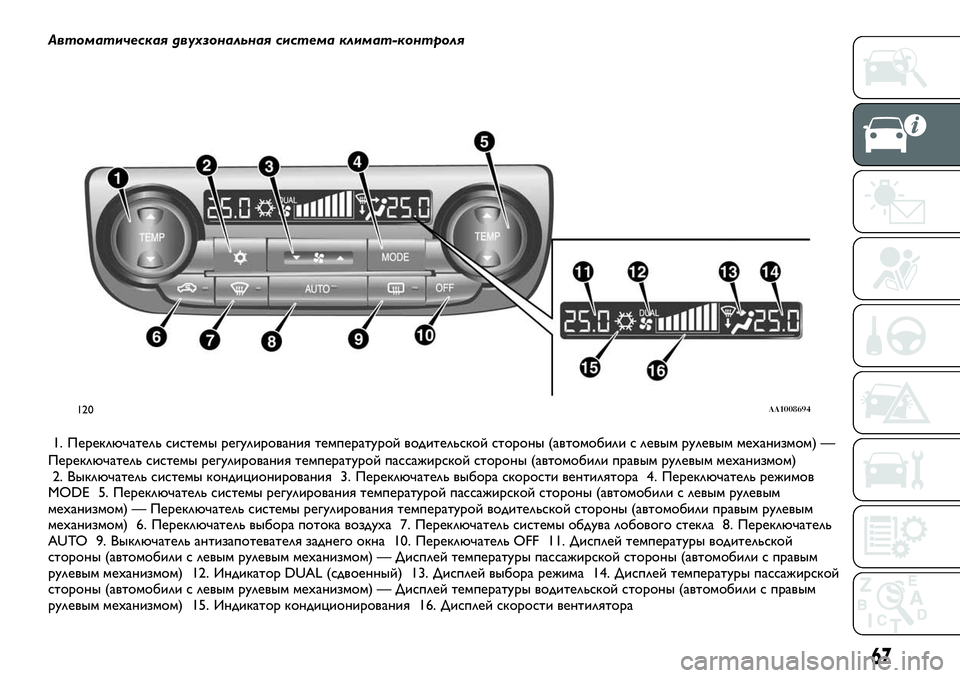

Автоматическая двухзональная система климат-контроля
1. Переключатель системы регулирования температурой водительской стороны (автомобили с левым рулевым механизмом) —
Переключатель системы регулирования температурой пассажирской стороны (автомобили правым рулевым механизмом)
2. Выключатель системы кондиционирования 3. Переключатель выбора скорости вентилятора 4. Переключатель режимов
MODE 5. Переключатель системы регулирования температурой пассажирской стороны (автомобили с левым рулевым
механизмом) — Переключатель системы регулирования температурой водительской стороны (автомобили правым рулевым
механизмом) 6. Переключатель выбора потока воздуха 7. Переключатель системы обдува лобового стекла 8. Переключатель
AUTO 9. Выключатель антизапотевателя заднего окна 10. Переключатель OFF 11. Дисплей температуры водительской
стороны (автомобили с левым рулевым механизмом) — Дисплей температуры пассажирской стороны (автомобили с правым
рулевым механизмом) 12. Индикатор DUAL (сдвоенный) 13. Дисплей выбора режима 14. Дисплей температуры пассажирской
стороны (автомобили с левым рулевым механизмом) — Дисплей температуры водительской стороны (автомобили с правым
рулевым механизмом) 15. Индикатор кондиционирования 16. Дисплей скорости вентилятора
120AA1008694
67

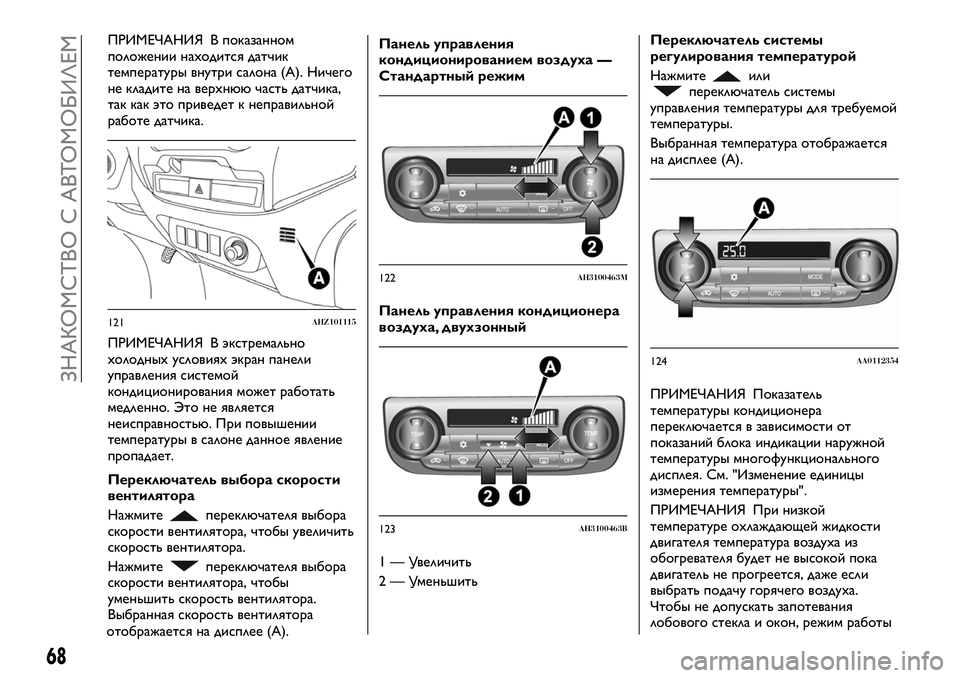

ПРИМЕЧАНИЯ В показанном
положении находится датчик
температуры внутри салона (А). Ничего
не кладите на верхнюю часть датчика,
так как это приведет к неправильной
работе датчика.
ПРИМЕЧАНИЯ В экстремально
холодных условиях экран панели
управления системой
кондиционирования может работать
медленно. Это не является
неисправностью. При повышении
температуры в салоне данное явление
пропадает.
Переключатель выбора скорости
вентилятора
Нажмите
переключателя выбора
скорости вентилятора, чтобы увеличить
скорость вентилятора.
Нажмите
переключателя выбора
скорости вентилятора, чтобы
уменьшить скорость вентилятора.
Выбранная скорость вентилятора
отображается на дисплее (А).Панель управления
кондиционированием воздуха —
Стандартный режим
Панель управления кондиционера
воздуха, двухзонный
1 — Увеличить
2 — УменьшитьПереключатель системы
регулирования температурой
Нажмите
илипереключатель системы
управления температуры для требуемой
температуры.
Выбранная температура отображается
на дисплее (А).
ПРИМЕЧАНИЯ Показатель
температуры кондиционера
переключается в зависимости от
показаний блока индикации наружной
температуры многофункционального
дисплея. См. "Изменение единицы
измерения температуры".
ПРИМЕЧАНИЯ При низкой
температуре охлаждающей жидкости
двигателя температура воздуха из
обогревателя будет не высокой пока
двигатель не прогреется, даже если
выбрать подачу горячего воздуха.
Чтобы не допускать запотевания
лобового стекла и окон, режим работы
121AHZ101115
122AH3100463M
123AH3100463B
124AA0112354
68
ЗНАКОМСТВО С АВТОМОБИЛЕМ

изменяется наи скорость
вентилятора уменьшается во время
работы системы в автоматическом
режиме AUTO.
ПРИМЕЧАНИЯ При установке
наибольшей или наименьшей
температуры настройки подачи воздуха
и кондиционера будут автоматически
стремится к установленным значениям.
Кроме того, если выбором потока
воздуха управлять вручную после
автоматического переключения, то
выбирается ручное управление.
Quick Heating(Когда температура
установлена на максимальное
значение): подается наружный воздух,
кондиционер отключается.
Quick Cooling(Когда температура
установлена на минимальное значение):
выполняется рециркуляция салонного
воздуха, кондиционер работает.
Описанные ранее настройки являются
заводскими по умолчанию.
Переключатели выбора воздушного
потока и кондиционирования можно
настроить (изменить параметры
функций). Автоматическое
переключение между подачей
наружного воздуха и
кондиционированием в соответствии с
рабочими условиями изменяются как
нужно. Более подробную информацию
можно получить у дилера Fiat.
См. "Настройка переключателя
кондиционера" и "Настройка выбора
потока воздуха".Синхронный режим и двойной
режим
Температуру в водительской зоне и в
пассажирском отделении можно
регулировать раздельно. В этом случае
на дисплее (А) будет отображаться
индикатор "DUAL".
Синхронный режим
Если на водительской стороне нажат
управляющий переключатель
температуры, температура на
пассажирской стороне будет
аналогичной с водительской.
Двойной режим
При нажатии управляющего
переключателя температуры
пассажирской стороны в синхронном
режиме происходит переключение на
двойной режим. В двойном режиме
температура водительской и
пассажирской сторон устанавливается
раздельно с помощью отдельных
управляющих переключателейтемпературы. Для включения
синхронного режима нажмите
переключатель AUTO.
Переключатель выбора потока
воздуха
Для изменения выбора потока воздуха
просто нажмите переключатель выбора.
Outside air(световой индикатор (A)
выключен): в салон поступает наружный
воздух.
Recirculated air(световой
индикатор (A) включен): в салоне
происходит рециркуляция воздуха.
68)
ПРИМЕЧАНИЯ Обычно для
поддержания лобового стекла и
боковых окон чистыми и для их
быстрой очистки от запотевания
используется наружный воздух. Если
требуется высокая степень охлаждения,
или если наружный воздух загрязнен,
используйте рециркуляцию.
125AA0112367
126AHA101543
69

Периодически переключайтесь на
подачу наружного воздуха, чтобы
увеличить вентиляцию. Это
предотвратит окна от запотевания.
Когда температура охлаждающей
жидкости двигателя поднимется до
определенного уровня произойдет
автоматическое переключение в
положение рециркуляции. При этом
загорится индикатор (А). В это время
система не переключается в положение
подачи наружного воздуха, даже если
нажат переключатель выбора потока
воздуха.
Настройка выбора потока воздуха
Функции можно изменить по желанию,
как указано далее.
Включение автоматического
управления воздушными потоками: при
нажатом переключателе AUTO
переключатель выбора потока воздуха
управляется автоматически.
Выключение автоматического
управления воздушными потоками:
даже при нажатом переключателе
AUTO переключатель выбора потока
воздуха не управляется автоматически.
Способ переключения режимов:
нажмите переключатель выбора потока
воздуха и удерживайте его примерно 10
и более секунд.1. После переключения с одного
режима на другой (вкл. на выкл.)
издается 3 звуковых сигнала и 3 раза
мигает индикатор.
2. После переключения с одного
режима на другой (выкл. на вкл.)
издается 2 звуковых сигнала и 3 раза
мигает индикатор.
ПРИМЕЧАНИЯ Заводская настройка
по умолчанию – "Включение
автоматического управления
воздушными потоками".
При нажатии выключателя
антизапотевателя во избежание
запотевания окон вентилятор
автоматически переключается на
подачу наружного воздуха, даже если
установлен режим "Выключение
автоматического управления
воздушными потоками".
Переключатель AUTO
При нажатии переключателя AUTO
включается индикатор (А) и
происходит автоматическое управления
всеми функциями: выбор режима,
регулировка скорости вращения
вентилятора, выбор рециркуляции/
наружного воздуха, регулировка
температуры и включение/выключение
кондиционера.Выключатель системы
кондиционирования
Нажмите на переключатель для
включения кондиционера, при этом на
дисплее (А) загорится индикатор
.
Для выключения кондиционера еще раз
нажмите на переключатель.
127AHA101556
128AHA101569
70
ЗНАКОМСТВО С АВТОМОБИЛЕМ
