Page 257 of 336

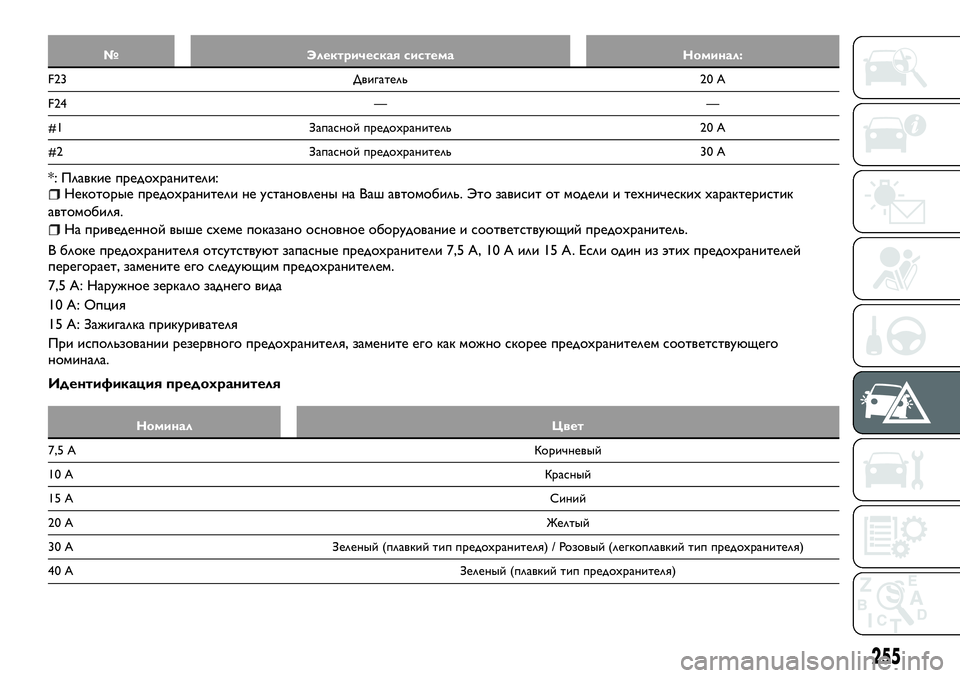

№ Электрическая система Номинал:
F23 Двигатель 20 A
F24 — —
#1 Запасной предохранитель 20 A
#2 Запасной предохранитель 30 A
*: Плавкие предохранители:Некоторые предохранители не установлены на Ваш автомобиль. Это зависит от модели и технических характеристик
автомобиля.
На приведенной выше схеме показано основное оборудование и соответствующий предохранитель.
В блоке предохранителя отсутствуют запасные предохранители 7,5 A, 10 A или 15 A. Если один из этих предохранителей
перегорает, замените его следующим предохранителем.
7,5 A: Наружное зеркало заднего вида
10 A: Опция
15 A: Зажигалка прикуривателя
При использовании резервного предохранителя, замените его как можно скорее предохранителем соответствующего
номинала.
Идентификация предохранителя
Номинал Цвет
7,5 AКоричневый
10 AКрасный
15 AСиний
20 AЖелтый
30 A Зеленый (плавкий тип предохранителя) / Розовый (легкоплавкий тип предохранителя)
40 A Зеленый (плавкий тип предохранителя)
255
Page 258 of 336

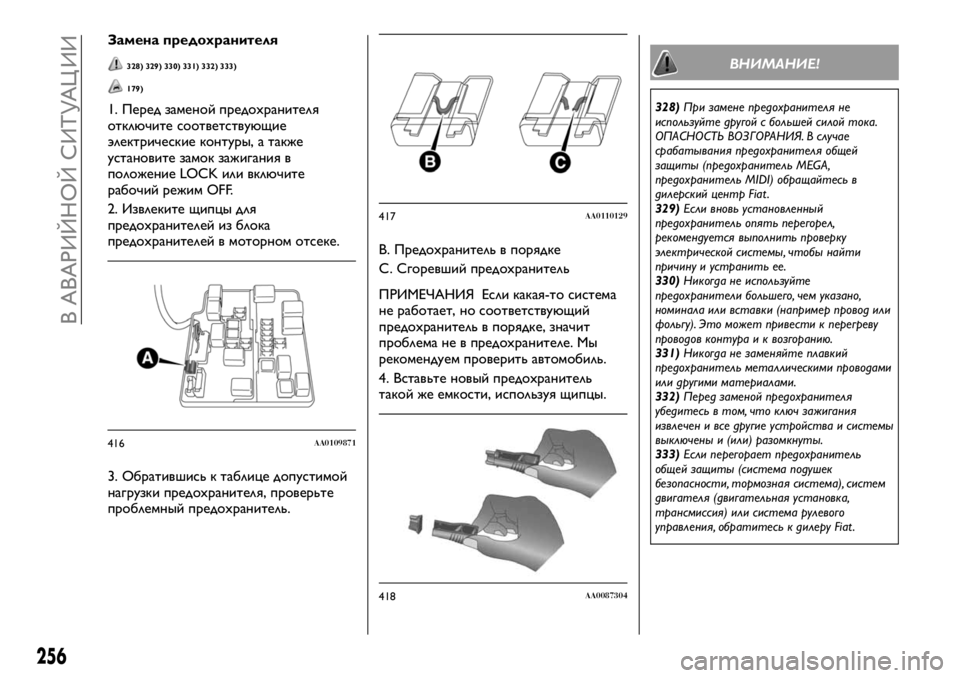

Замена предохранителя
328) 329) 330) 331) 332) 333)
179)
1. Перед заменой предохранителя
отключите соответствующие
электрические контуры, а также
установите замок зажигания в
положение LOCK или включите
рабочий режим OFF.
2. Извлеките щипцы для
предохранителей из блока
предохранителей в моторном отсеке.
3. Обратившись к таблице допустимой
нагрузки предохранителя, проверьте
проблемный предохранитель.B. Предохранитель в порядке
C. Сгоревший предохранитель
ПРИМЕЧАНИЯ Если какая-то система
не работает, но соответствующий
предохранитель в порядке, значит
проблема не в предохранителе. Мы
рекомендуем проверить автомобиль.
4. Вставьте новый предохранитель
такой же емкости, используя щипцы.
ВНИМАНИЕ!
328)При замене предохранителя не
используйте другой с большей силой тока.
ОПАСНОСТЬ ВОЗГОРАНИЯ. В случае
срабатывания предохранителя общей
защиты (предохранитель MEGA,
предохранитель MIDI) обращайтесь в
дилерский центр Fiat .
329)Если вновь установленный
предохранитель опять перегорел,
рекомендуется выполнить проверку
электрической системы, чтобы найти
причину и устранить ее.
330)Никогда не используйте
предохранители большего, чем указано,
номинала или вставки (например провод или
фольгу). Это может привести к перегреву
проводов контура и к возгоранию.
331)Никогда не заменяйте плавкий
предохранитель металлическими проводами
или другими материалами.
332)Перед заменой предохранителя
убедитесь в том, что ключ зажигания
извлечен и все другие устройства и системы
выключены и (или) разомкнуты.
333)Если перегорает предохранитель
общей защиты (система подушек
безопасности, тормозная система), систем
двигателя (двигательная установка,
трансмиссия) или система рулевого
управления, обратитесь к дилеру Fiat .
416AA0109871
417AA0110129
418AA0087304
256
В АВАРИЙНОЙ СИТУАЦ ИИ
Page 259 of 336

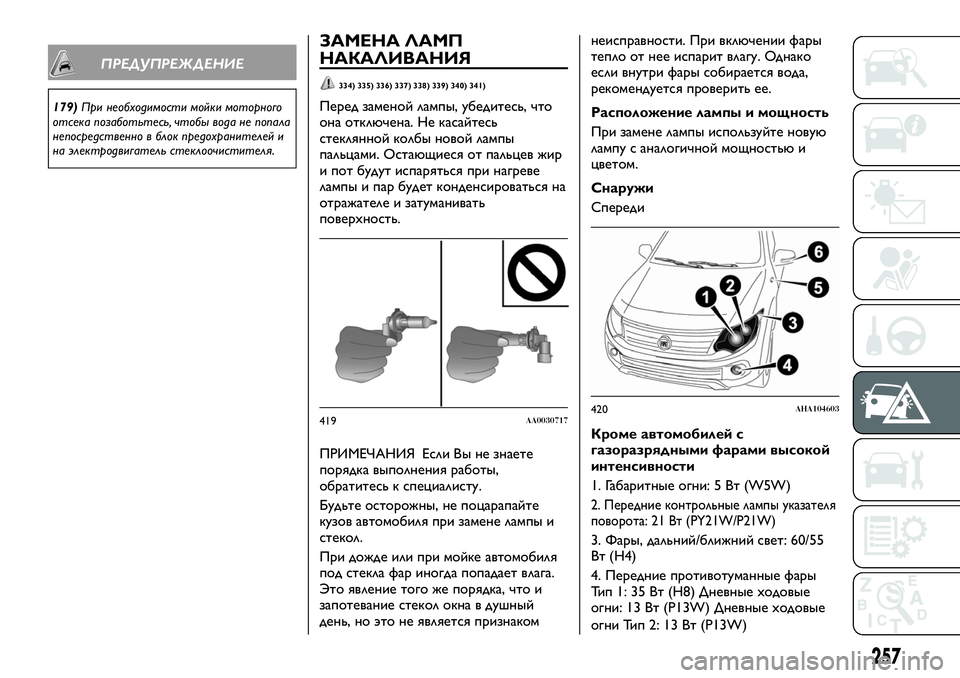

ПРЕДУПРЕЖДЕНИЕ
179)При необходимости мойки моторного
отсека позаботьтесь, чтобы вода не попала
непосредственно в блок предохранителей и
на электродвигатель стеклоочистителя.
ЗАМЕНА ЛАМП
НАКАЛИВАНИЯ
334) 335) 336) 337) 338) 339) 340) 341)
Перед заменой лампы, убедитесь, что
она отключена. Не касайтесь
стеклянной колбы новой лампы
пальцами. Остающиеся от пальцев жир
и пот будут испаряться при нагреве
лампы и пар будет конденсироваться на
отражателе и затуманивать
поверхность.
ПРИМЕЧАНИЯ Если Вы не знаете
порядка выполнения работы,
обратитесь к специалисту.
Будьте осторожны, не поцарапайте
кузов автомобиля при замене лампы и
стекол.
При дожде или при мойке автомобиля
под стекла фар иногда попадает влага.
Это явление того же порядка, что и
запотевание стекол окна в душный
день, но это не является признакомнеисправности. При включении фары
тепло от нее испарит влагу. Однако
если внутри фары собирается вода,
рекомендуется проверить ее.
Расположение лампы и мощность
При замене лампы используйте новую
лампу с аналогичной мощностью и
цветом.
Снаружи
Спереди
Кроме автомобилей с
газоразрядными фарами высокой
интенсивности
1. Габаритные огни: 5 Вт (W5W)
2. Передние контрольные лампы указателя
поворота: 21 Вт (PY21W/P21W)
3. Фары, дальний/ближний свет: 60/55
Вт (H4)
4. Передние противотуманные фары
Тип 1: 35 Вт (H8) Дневные ходовые
огни: 13 Вт (P13W) Дневные ходовые
419AA0030717420AHA104603
257
огни Тип 2: 13 Вт (P13W)
Page 260 of 336

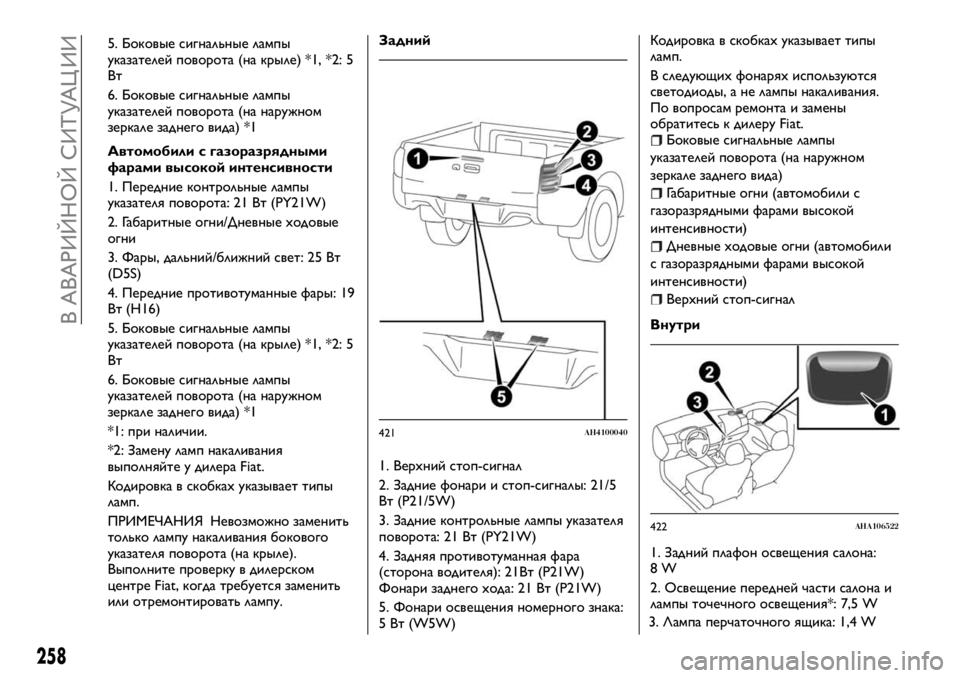

5. Боковые сигнальные лампы
указателей поворота (на крыле) *1, *2: 5
Вт
6. Боковые сигнальные лампы
указателей поворота (на наружном
зеркале заднего вида) *1
Автомобили с газоразрядными
фарами высокой интенсивности
1. Передние контрольные лампы
указателя поворота: 21 Вт (PY21W)
2. Габаритные огни/Дневные ходовые
огни
3. Фары, дальний/ближний свет: 25 Вт
(D5S)
4. Передние противотуманные фары: 19
Вт (H16)
5. Боковые сигнальные лампы
указателей поворота (на крыле) *1, *2: 5
Вт
6. Боковые сигнальные лампы
указателей поворота (на наружном
зеркале заднего вида) *1
*1: при наличии.
*2: Замену ламп накаливания
выполняйте у дилера Fiat.
Кодировка в скобках указывает типы
ламп.
ПРИМЕЧАНИЯ Невозможно заменить
только лампу накаливания бокового
указателя поворота (на крыле).
Выполните проверку в дилерском
центре Fiat, когда требуется заменить
или отремонтировать лампу.Задний
1. Верхний стоп-сигнал
2. Задние фонари и стоп-сигналы: 21/5
Вт (P21/5W)
3. Задние контрольные лампы указателя
поворота: 21 Вт (PY21W)
4. Задняя противотуманная фара
(сторона водителя): 21Вт (P21W)
Фонари заднего хода: 21 Вт (P21W)
5. Фонари освещения номерного знака:
5 Вт (W5W)Кодировка в скобках указывает типы
ламп.
В следующих фонарях используются
светодиоды, а не лампы накаливания.
По вопросам ремонта и замены
обратитесь к дилеру Fiat.
Боковые сигнальные лампы
указателей поворота (на наружном
зеркале заднего вида)
Габаритные огни (автомобили с
газоразрядными фарами высокой
интенсивности)
Дневные ходовые огни (автомобили
с газоразрядными фарами высокой
интенсивности)
Верхний стоп-сигнал
Внутри
1. Задний плафон освещения салона:
8W
2. Освещение передней части салона и
лампы точечного освещения*: 7,5 W
421AH4100040
422AHA106522
258
В АВАРИЙНОЙ СИТУАЦ ИИ
3. Лампа перчаточного ящика: 1,4 W
Page 261 of 336
Фары (галогеновая лампа)
1. При замене лампы на правой стороне
автомобиля освободите зажимы (А)
воздушного фильтра и сдвиньте
верхнюю крышку (В) в направлении
задней части автомобиля.
Направление стрелки: передняя часть
автомобиля
ПРИМЕЧАНИЯ При смещении
верхней крышки по направлению к
кормовой части автомобиля снимите
жгут проводов с крюков воздушного
фильтра.Стрелка указывает на переднюю часть
автомобиля
После замены лампы убедитесь, что
петли на передней части автомобиля
установлены надежно.
2. Отсоедините соединитель (А).3. Снимите герметичную крышку (В).
4. Освободите пружину (С), которая
крепит лампу, а затем извлеките лампу
из фары.
423AHA103954
424AHZ100961
425AHZ100974
426AHA102771
427AHA102784
259
Page 262 of 336

5. Для установки лампы выполните
вышеописанные действия в обратном
порядке.

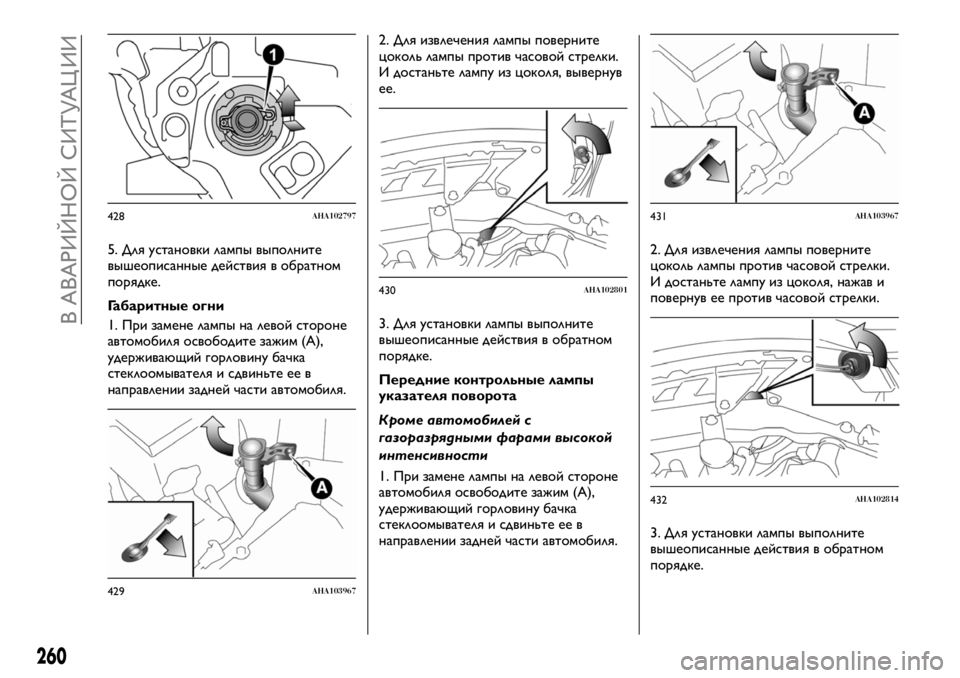

Габаритные огни
1. При замене лампы на левой стороне
автомобиля освободите зажим (А),
удерживающий горловину бачка
стеклоомывателя и сдвиньте ее в
направлении задней части автомобиля.2. Для извлечения лампы поверните
цоколь лампы против часовой стрелки.
И достаньте лампу из цоколя, вывернув
ее.
3. Для установки лампы выполните
вышеописанные действия в обратном
порядке.
Передние контрольные лампы
указателя поворота
Кроме автомобилей с
газоразрядными фарами высокой
интенсивности
1. При замене лампы на левой стороне
автомобиля освободите зажим (А),
удерживающий горловину бачка
стеклоомывателя и сдвиньте ее в
направлении задней части автомобиля.2. Для извлечения лампы поверните
цоколь лампы против часовой стрелки.
И достаньте лампу из цоколя, нажав и
повернув ее против часовой стрелки.
3. Для установки лампы выполните
вышеописанные действия в обратном
порядке.
428AHA102797
429AHA103967
430AHA102801
431AHA103967
432AHA102814
260
В АВАРИЙНОЙ СИТУАЦ ИИ
Page 263 of 336

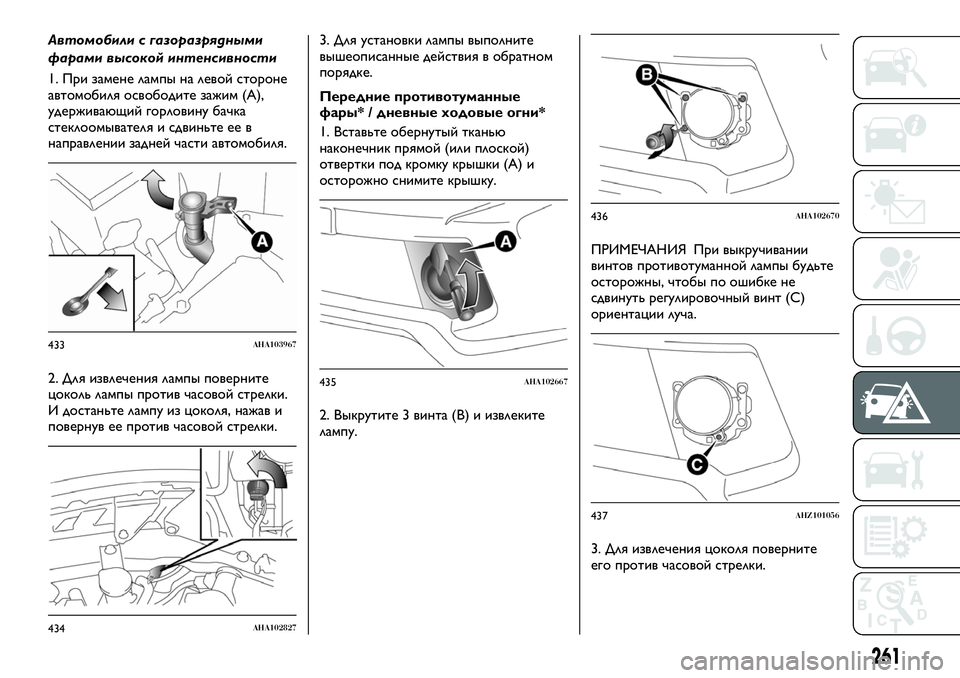

Автомобили с газоразрядными
фарами высокой интенсивности
1. При замене лампы на левой стороне
автомобиля освободите зажим (А),
удерживающий горловину бачка
стеклоомывателя и сдвиньте ее в
направлении задней части автомобиля.
2. Для извлечения лампы поверните
цоколь лампы против часовой стрелки.
И достаньте лампу из цоколя, нажав и
повернув ее против часовой стрелки.3. Для установки лампы выполните
вышеописанные действия в обратном
порядке.
Передние противотуманные
фары* / дневные ходовые огни*
1. Вставьте обернутый тканью
наконечник прямой (или плоской)
отвертки под кромку крышки (А) и
осторожно снимите крышку.
2. Выкрутите 3 винта (В) и извлеките
лампу.ПРИМЕЧАНИЯ При выкручивании
винтов противотуманной лампы будьте
осторожны, чтобы по ошибке не
сдвинуть регулировочный винт (С)
ориентации луча.
3. Для извлечения цоколя поверните
его против часовой стрелки.
433AHA103967
434AHA102827
435AHA102667
436AHA102670
437AHZ101056
261
Page 264 of 336

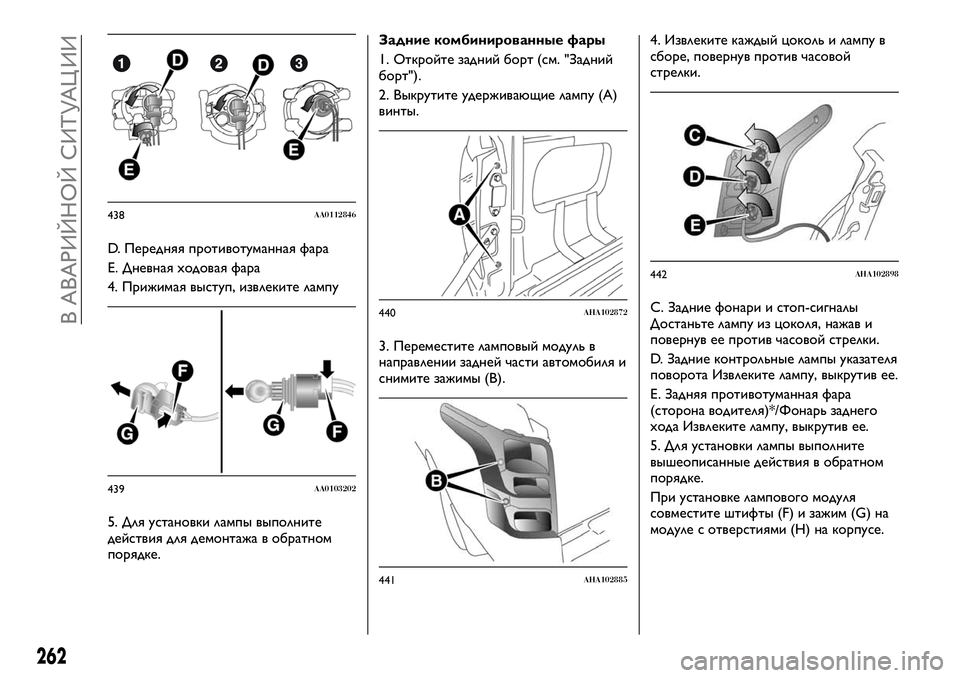

D. Передняя противотуманная фара
E. Дневная ходовая фара
4. Прижимая выступ, извлеките лампу
5. Для установки лампы выполните
действия для демонтажа в обратном
порядке.Задние комбинированные фары
1. Откройте задний борт (см. "Задний
борт").
2. Выкрутите удерживающие лампу (А)
винты.
3. Переместите ламповый модуль в
направлении задней части автомобиля и
снимите зажимы (В).4. Извлеките каждый цоколь и лампу в
сборе, повернув против часовой
стрелки.
C. Задние фонари и стоп-сигналы
Достаньте лампу из цоколя, нажав и
повернув ее против часовой стрелки.
D. Задние контрольные лампы указателя
поворота Извлеките лампу, выкрутив ее.
E. Задняя противотуманная фара
(сторона водителя)*/Фонарь заднего
хода Извлеките лампу, выкрутив ее.
5. Для установки лампы выполните
вышеописанные действия в обратном
порядке.
При установке лампового модуля
совместите штифты (F) и зажим (G) на
модуле с отверстиями (H) на корпусе.
438AA0112846
439AA0103202
440AHA102872
441AHA102885
442AHA102898
262
В АВАРИЙНОЙ СИТУАЦ ИИ
