2017 FIAT FULLBACK Руководство по эксплуатации и техобслуживанию (in Russian)

ПРЕДУПРЕЖДЕНИЕ
162)Не доливайте охлаждающую жидкость
пока двигатель не остыл. Добавление
холодного хладагента может повредить
двигатель. Дождитесь охлаждения
двигателя, затем понемногу доливайте
хладагент.

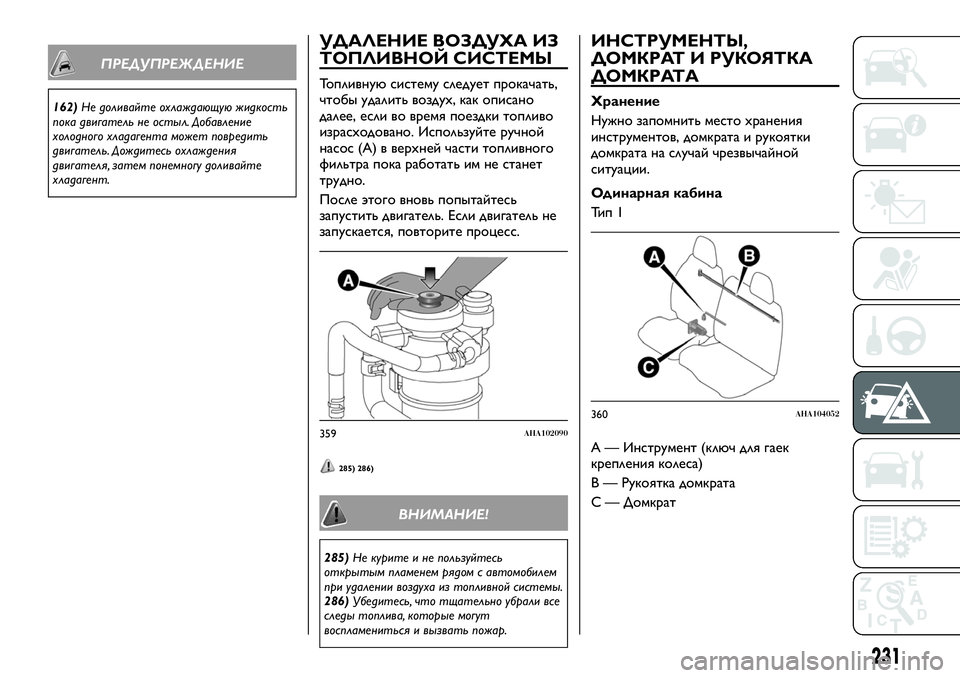

УДАЛЕНИЕ ВОЗДУХА ИЗ
ТОПЛИВНОЙ СИСТЕМЫ
Топливную систему следует прокачать,
чтобы удалить воздух, как описано
далее, если во время поездки топливо
израсходовано. Используйте ручной
насос (А) в верхней части топливного
фильтра пока работать им не станет
трудно.
После этого вновь попытайтесь
запустить двигатель. Если двигатель не
запускается, повторите процесс.
285) 286)
ВНИМАНИЕ!
285)Не курите и не пользуйтесь
открытым пламенем рядом с автомобилем
при удалении воздуха из топливной системы.
286)Убедитесь, что тщательно убрали все
следы топлива, которые могут
воспламениться и вызвать пожар.
ИНСТРУМЕНТЫ,
ДОМКРАТ И РУКОЯТКА
ДОМКРАТА
Хранение
Нужно запомнить место хранения
инструментов, домкрата и рукоятки
домкрата на случай чрезвычайной
ситуации.
Одинарная кабина
Ти п 1
A — Инструмент (ключ для гаек
крепления колеса)
B — Рукоятка домкрата
C — Домкрат
359AHA102090
360AHA104052
231

Ти п 2
A — Инструменты
B — Рукоятка домкрата
C — Домкрат
Полуторная кабина
A. Инструменты
B. Домкрат
C. Рукоятка домкратаДвойная кабина
Ти п 1
A. Инструмент (ключ для гаек
крепления колеса)
B. Рукоятка домкрата
C. Домкрат
Ти п 2
A. Инструменты
B. Рукоятка домкрата
C. ДомкратИнструменты
Ти п 1
Одинарная кабина, Двойная кабина
1. Ключ для гаек крепления колеса
Полуторная кабина
1. Сумка для инструментов 2. Ключ
для гаек крепления колеса
Ти п 2
361AHA104065
362AHA104078
363AHA102120
364AHA104081
365AHA104094
366AHA105873
232
В АВАРИЙНОЙ СИТУАЦ ИИ

1. Сумка для инструментов 2. Ключ
для гаек крепления колеса 3. Клещи
4. Отвертка 5. Гаечный ключ
Домкрат
Домкрат предназначен только для
замены колеса, когда пробита шина.
ПРИМЕЧАНИЯ Домкрат не требует
обслуживания.
ПРИМЕЧАНИЯ Домкрат соответствует
законодательству ЕС, что указано в
Директиве по механическому
оборудованию 2006/42/EC.
ПРИМЕЧАНИЯ Декларация о
соответствии ЕС находится в разделе
"Декларация о соответствии" в конце
этого руководства по эксплуатации.
Фирменное наименование, полный
адрес производителя и его
уполномоченного представителя и
обозначение домкрата даются в
Декларации о соответствии ЕС.

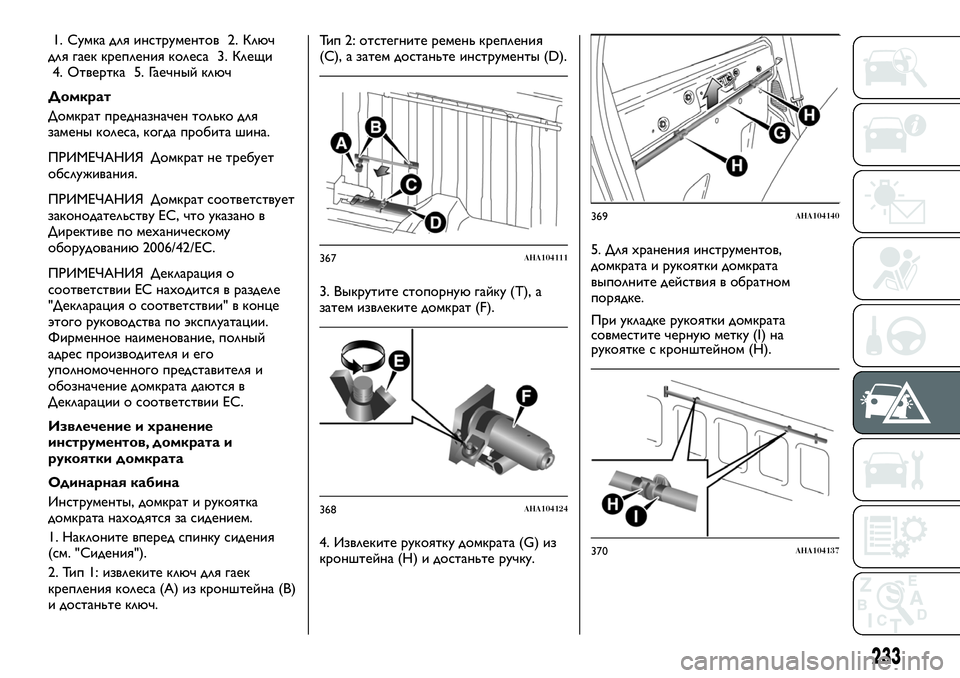

Извлечение и хранение
инструментов, домкрата и
рукоятки домкрата
Одинарная кабина
Инструменты, домкрат и рукоятка
домкрата находятся за сидением.
1. Наклоните вперед спинку сидения
(см. "Сидения").
2. Тип 1: извлеките ключ для гаек
крепления колеса (А) из кронштейна (В)
и достаньте ключ.Тип 2: отстегните ремень крепления
(С), а затем достаньте инструменты (D).
3. Выкрутите стопорную гайку (T), а
затем извлеките домкрат (F).
4. Извлеките рукоятку домкрата (G) из
кронштейна (H) и достаньте ручку.5. Для хранения инструментов,
домкрата и рукоятки домкрата
выполните действия в обратном
порядке.
При укладке рукоятки домкрата
совместите черную метку (I) на
рукоятке с кронштейном (H).
367AHA104111
368AHA104124
369AHA104140
370AHA104137
233

Полуторная кабина
Инструменты хранятся под настилом
слева от заднего сидения. Домкрат и
рукоятка к нему хранятся под настилом
справа от заднего сидения.
1. Поднимите подушку сидения. См.
"Складывание подушки сидения
(Полуторная кабина)" Откройте
заднюю дверь. См. "Открывание или
закрывание задней двери (Полуторная
кабина)"
2. Откройте крышку.
3. Снимите ремень крепления (А), а
затем извлеките инструменты (В) слева.4. Выкрутите стопорную гайку (С), а
затем извлеките домкрат (D) справа.
5. Достаньте рукоятку домкрата (Е) из
кронштейна (F), а затем извлеките ее
справа.6. Для хранения инструментов,
домкрата и рукоятки домкрата
выполните действия в обратном
порядке.
ПРИМЕЧАНИЯ При укладке рукоятки
домкрата совместите цветную метку на
рукоятке с такой же на кронштейне и
вставьте ее.
Двойная кабина
Инструменты, домкрат и рукоятка
домкрата находятся за задним
сидением.
1. Наклоните вперед спинку заднего
сидения. (См. "Складывание спинки
сидения вперед (Двойная кабина)".
2. Тип 1: извлеките ключ для гаек
крепления колеса (А) из кронштейна (В)
и достаньте ключ. Тип 2: отстегните
ремень крепления (С), а затем
достаньте инструменты (D).
371AHA104153
372AHA104166
373AHA104179
374AHA104182
234
В АВАРИЙНОЙ СИТУАЦ ИИ

3. Выкрутите стопорную гайку (T), а
затем извлеките домкрат (F).
4. Извлеките рукоятку домкрата (G) из
кронштейна (H) и достаньте ручку.5. Для хранения инструментов,
домкрата и рукоятки домкрата
выполните действия в обратном
порядке.
ПРИМЕЧАНИЯ При укладке рукоятки
домкрата совместите черную метку (I)
на рукоятке с кронштейном (H).Использование рукоятки домкрата
(Полуторная кабина)
1. При нажатии шплинта (А) на
рукоятке, имеющей черную метку,
извлеките и вытащите внутреннюю
ручку (В).
2. Переверните внутреннюю рукоятку
(В) тогда, когда нажимается шплинт (С),
вставьте его во внешнюю рукоятку (D)
до фиксации шплинтом, как показано на
рисунке.
375AHA104195
376AHA104209
377AHA104140
378AHA104137
379AHA104212
380AHA104225
235

3. При нажатии шплинта (F) на
собранной рукоятке (Е) вставьте
рукоятку с белой меткой (G) до
фиксации шплинтом, как показано на
рисунке.ЗАМЕНА КОЛЕС
163) 164)
Перед заменой колеса остановите ТС в
безопасном месте.
1. Припаркуйте автомобиль на
горизонтальной и твердой
поверхности, без гравия и т.д.
2. Включите стояночный тормоз.
3. На автомобилях с МК ПП поверните
замок зажигания в положение LOCK
или переключит рабочий режим на OFF
и переведите рычаг переключения
передач в положение "R" (Задний ход).
На автомобилях с АК ПП установите
рычаг управления в положение "Р"
(Парковка) и поверните замок
зажигания в положение LOCK или
установите рабочий режим OFF.
4. Включите аварийную сигнализацию и
установите знак аварийной остановки,
лампы проблесковых сигналов и т.д. на
соответствующем расстоянии от
автомобиля. Все пассажиры должны
покинуть автомобиль.
5. Предотвратите скатывание
автомобиля при его подъеме
домкратом, установите упоры или
колодки (А) под колесо, которое
находится напротив по диагонали от
колеса (В), замена которого
выполняется.
287) 288) 289) 290) 291) 292)
ПРИМЕЧАНИЯ Упоры, изображенные
на рисунке, не входят в комплект
автомобиля. Рекомендуется всегда
иметь один упор для использования
при необходимости.
ПРИМЕЧАНИЯ Если упоров нет,
используйте камни или любые другие
предметы, достаточно большие для
удержания колеса в неподвижном
состоянии.
6. Подготовьте домкрат, рукоятку
домкрата и ключ для гаек крепления
колеса. См. "Инструменты, домкрат и
рукоятка домкрата".
Информация о запасном колесе
Запасное колесо находится под
настилом грузовой платформы.
Достаточно часто проверяйте давление
воздуха в запасном колесе и
контролируйте его готовность для
использования в аварийных ситуациях в
любое время.
381AHA104238
382AHA102162
236
В АВАРИЙНОЙ СИТУАЦ ИИ

Поддержание в запасном колесе
достаточно высокого давления
гарантирует его готовность к
использованию в любых условиях
(городское/высокоскоростное
движение, изменяемая масса груза и
т.д.).

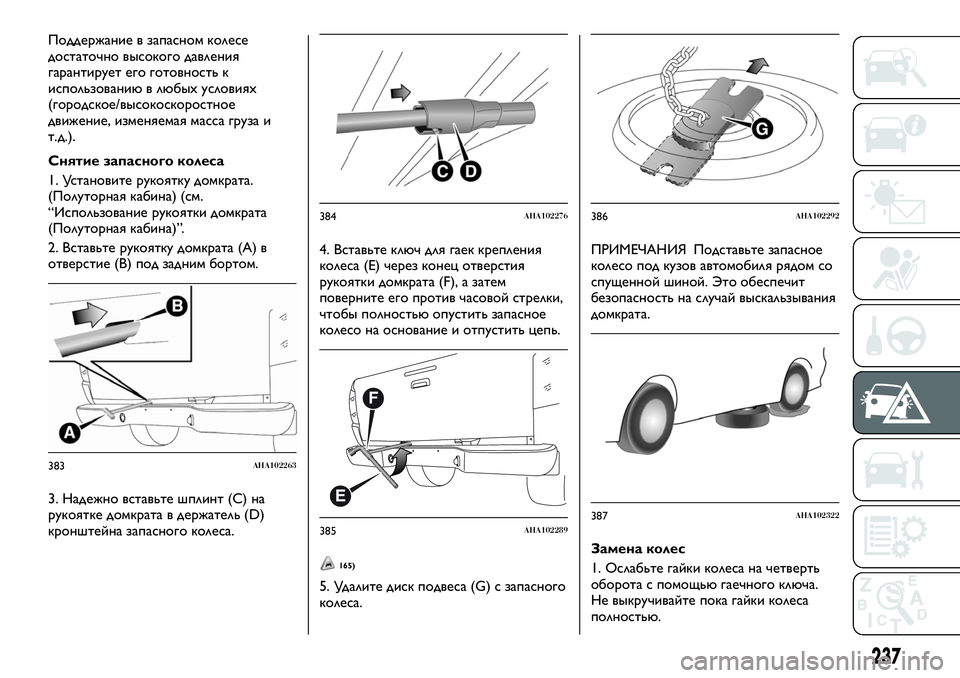

Снятие запасного колеса
1. Установите рукоятку домкрата.
(Полуторная кабина) (см.
“Использование рукоятки домкрата
(Полуторная кабина)”.
2. Вставьте рукоятку домкрата (А) в
отверстие (В) под задним бортом.
3. Надежно вставьте шплинт (С) на
рукоятке домкрата в держатель (D)
кронштейна запасного колеса.4. Вставьте ключ для гаек крепления
колеса (Е) через конец отверстия
рукоятки домкрата (F), а затем
поверните его против часовой стрелки,
чтобы полностью опустить запасное
колесо на основание и отпустить цепь.
165)
5. Удалите диск подвеса (G) с запасного
колеса.ПРИМЕЧАНИЯ Подставьте запасное
колесо под кузов автомобиля рядом со
спущенной шиной. Это обеспечит
безопасность на случай выскальзывания
домкрата.
Замена колес
1. Ослабьте гайки колеса на четверть
оборота с помощью гаечного ключа.
Не выкручивайте пока гайки колеса
полностью.
383AHA102263
384AHA102276
385AHA102289
386AHA102292
387AHA102322
237

2. Подставьте домкрат под одно из
мест для домкрата, показанных на
рисунке. Используйте то место для
домкрата, которое ближе всего
заменяемому колесу.
A — переднее место под домкратB — заднее место под домкрат
293) 294)
ПРИМЕЧАНИЯ При поднятии
домкратом задней части автомобиля
поверните конец домкрата так, чтобы
рифленая часть (С) точно совпадала с
предназначенным местом.
3. Используя рукоятку домкрата,
поверните выпускной клапан (D) по
часовой стрелке до упора.4. Вставьте рукоятку домкрата в
кронштейн домкрата и крюк в выемку
(Е) на конце рукоятки домкрата в
выступ (F) кронштейна.
5. Перемещайте рукоятку домкрата
вверх и вниз, чтобы поднять силовой
цилиндр пока домкрат не упрется в
площадку для домкрата автомобиля.
Убедитесь, что домкрат правильно
встал под площадку. Перемещайте
рукоятку домкрата вверх и вниз, чтобы
поднять автомобиль.
388AHA102335
389AHA105730
390AHA105743
C
391AHZ101102
392AHA105756
238
В АВАРИЙНОЙ СИТУАЦ ИИ
