2017 FIAT FULLBACK Руководство по эксплуатации и техобслуживанию (in Russian)

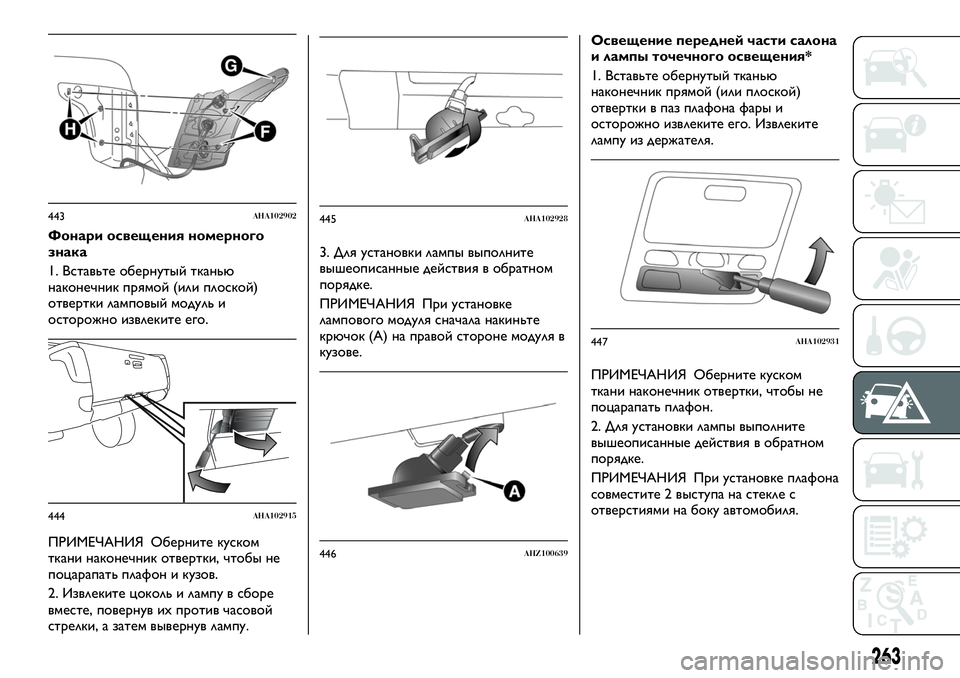

Фонари освещения номерного
знака
1. Вставьте обернутый тканью
наконечник прямой (или плоской)
отвертки ламповый модуль и
осторожно извлеките его.
ПРИМЕЧАНИЯ Оберните куском
ткани наконечник отвертки, чтобы не
поцарапать плафон и кузов.
2. Извлеките цоколь и лампу в сборе
вместе, повернув их против часовой
стрелки, а затем вывернув лампу.3. Для установки лампы выполните
вышеописанные действия в обратном
порядке.
ПРИМЕЧАНИЯ При установке
лампового модуля сначала накиньте
крючок (А) на правой стороне модуля в
кузове.Освещение передней части салона
и лампы точечного освещения*
1. Вставьте обернутый тканью
наконечник прямой (или плоской)
отвертки в паз плафона фары и
осторожно извлеките его. Извлеките
лампу из держателя.
ПРИМЕЧАНИЯ Оберните куском
ткани наконечник отвертки, чтобы не
поцарапать плафон.
2. Для установки лампы выполните
вышеописанные действия в обратном
порядке.
ПРИМЕЧАНИЯ При установке плафона
совместите 2 выступа на стекле с
отверстиями на боку автомобиля.
443AHA102902
444AHA102915
445AHA102928
446AHZ100639
447AHA102931
263

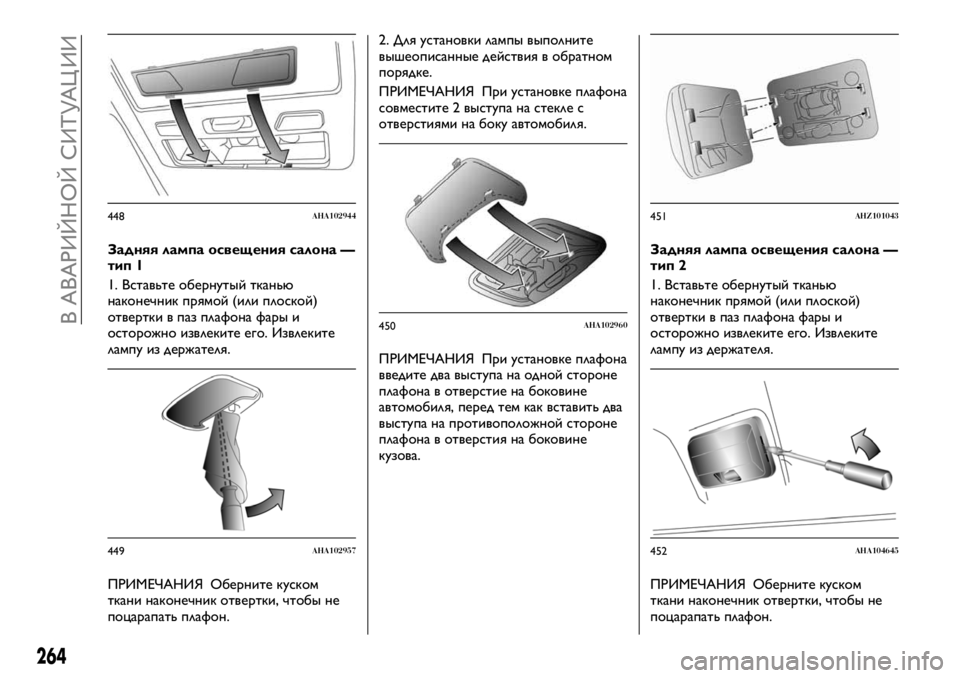

Задняя лампа освещения салона —
тип 1
1. Вставьте обернутый тканью
наконечник прямой (или плоской)
отвертки в паз плафона фары и
осторожно извлеките его. Извлеките
лампу из держателя.
ПРИМЕЧАНИЯ Оберните куском
ткани наконечник отвертки, чтобы не
поцарапать плафон.2. Для установки лампы выполните
вышеописанные действия в обратном
порядке.
ПРИМЕЧАНИЯ При установке плафона
совместите 2 выступа на стекле с
отверстиями на боку автомобиля.
ПРИМЕЧАНИЯ При установке плафона
введите два выступа на одной стороне
плафона в отверстие на боковине
автомобиля, перед тем как вставить два
выступа на противоположной стороне
плафона в отверстия на боковине
кузова.Задняя лампа освещения салона —
тип 2
1. Вставьте обернутый тканью
наконечник прямой (или плоской)
отвертки в паз плафона фары и
осторожно извлеките его. Извлеките
лампу из держателя.
ПРИМЕЧАНИЯ Оберните куском
ткани наконечник отвертки, чтобы не
поцарапать плафон.
448AHA102944
449AHA102957
450AHA102960
451AHZ101043
452AHA104645
264
В АВАРИЙНОЙ СИТУАЦ ИИ

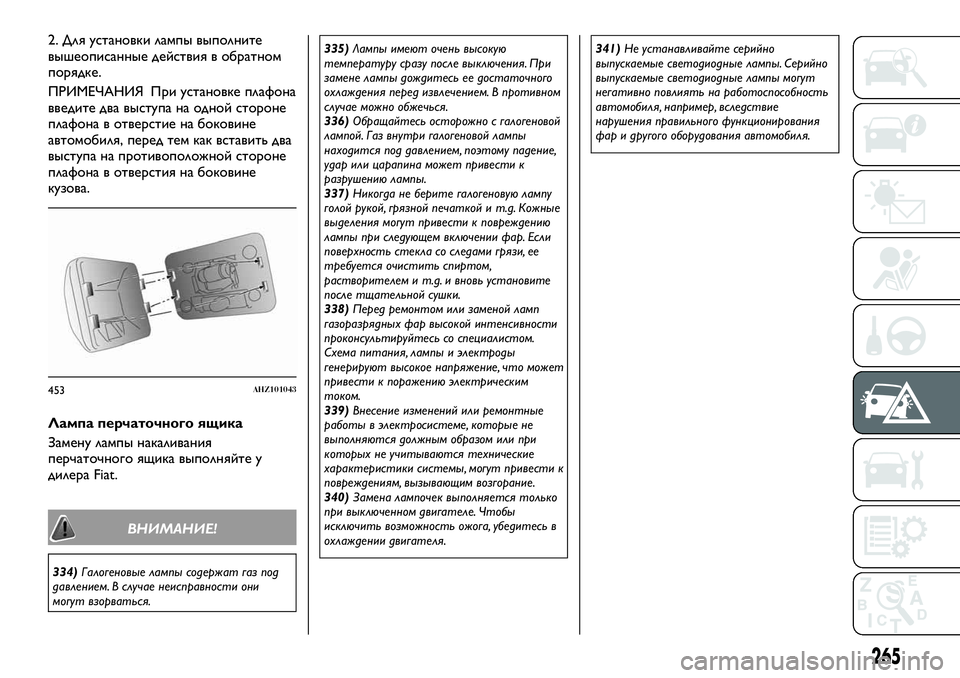

2. Для установки лампы выполните
вышеописанные действия в обратном
порядке.
ПРИМЕЧАНИЯ При установке плафона
введите два выступа на одной стороне
плафона в отверстие на боковине
автомобиля, перед тем как вставить два
выступа на противоположной стороне
плафона в отверстия на боковине
кузова.
Лампа перчаточного ящика
Замену лампы накаливания
перчаточного ящика выполняйте у
дилера Fiat.
ВНИМАНИЕ!
334)Галогеновые лампы содержат газ под
давлением. В случае неисправности они
могут взорваться.335)Лампы имеют очень высокую
температуру сразу после выключения. При
замене лампы дождитесь ее достаточного
охлаждения перед извлечением. В противном
случае можно обжечься.
336)Обращайтесь осторожно с галогеновой
лампой. Газ внутри галогеновой лампы
находится под давлением, поэтому падение,
удар или царапина может привести к
разрушению лампы.
337)Никогда не берите галогеновую лампу
голой рукой, грязной печаткой и т.д. Кожные
выделения могут привести к повреждению
лампы при следующем включении фар. Если
поверхность стекла со следами грязи, ее
требуется очистить спиртом,
растворителем и т.д. и вновь установите
после тщательной сушки.
338)Перед ремонтом или заменой ламп
газоразрядных фар высокой интенсивности
проконсультируйтесь со специалистом.
Схема питания, лампы и электроды
генерируют высокое напряжение, что может
привести к поражению электрическим
током.
339)Внесение изменений или ремонтные
работы в электросистеме, которые не
выполняются должным образом или при
которых не учитываются технические
характеристики системы, могут привести к
повреждениям, вызывающим возгорание.
340)Замена лампочек выполняется только
при выключенном двигателе. Чтобы
исключить возможность ожога, убедитесь в
охлаждении двигателя.341)Не устанавливайте серийно
выпускаемые светодиодные лампы. Серийно
выпускаемые светодиодные лампы могут
негативно повлиять на работоспособность
автомобиля, например, вследствие
нарушения правильного функционирования
фар и другого оборудования автомобиля.
453AHZ101043
265

УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Правильное техническое обслуживание
позволяет поддерживать
характеристики автомобиля в течение
долгого времени, а также ограничить
эксплуатационные расходы и обеспечить
максимальную эффективность систем
безопасности.
Все это объясняется в этой главе.МЕРЫ ПРЕДОСТОРОЖ НОСТИ ПРИ
ОБСЛУЖ ИВАНИИ...........267
ГРАФИК ПЛАНОВОГО
ОБСЛУЖ ИВАНИЯ...........268
ПЕРИОД ИЧЕСК ИЕ ПРОВЕРК И . . .273
УСЛОВИЯ ИСПОЛЬЗОВАНИЯ
АВТОМОБИЛЯ..............273
ПРОВЕРКА УРОВНЕЙ РАБОЧИХ
ЖИДКОСТЕЙ..............274
КАТАЛИТИЧЕСК ИЙ
НЕЙТРАЛИЗАТОР ОТРАБОТАВШИХ
ГАЗОВ...................276
МОТОРНОЕМАСЛО..........276
ОХЛАЖДАЮЩАЯ Ж ИД КОСТЬ
ДВИГАТЕЛЯ................278
ЖИДКОСТЬ
СТЕКЛООМЫВАТЕЛЯ.........279
ТОРМОЗНАЯ Ж ИД КОСТЬ......280
Ж ИД КОСТЬ ГИД РОПРИВОДА
СЦ ЕПЛЕНИЯ...............281
Ж ИД КОСТЬ ГИД РОУСИЛИТЕЛЯ
РУЛЯ....................282
АК КУМУЛЯТОРНАЯ БАТАРЕЯ . . . .283
ЗАМЕНА Щ ЕТОК
СТЕКЛООЧИСТИТЕЛЯ........285
ОБЩ ЕЕ ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ...........286
МЕРЫ ПРЕДОСТОРОЖ НОСТИ ПРИ
УХОД Е ЗА АВТОМОБИЛЕМ.....287ОЧИСТКА САЛОНА ВАШЕГО
АВТОМОБИЛЯ..............287
ОЧИСТКА НАРУЖ НОЙ
ПОВЕРХНОСТИ ВАШЕГО
АВТОМОБИЛЯ..............289
ШИНЫ...................292
266
УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ

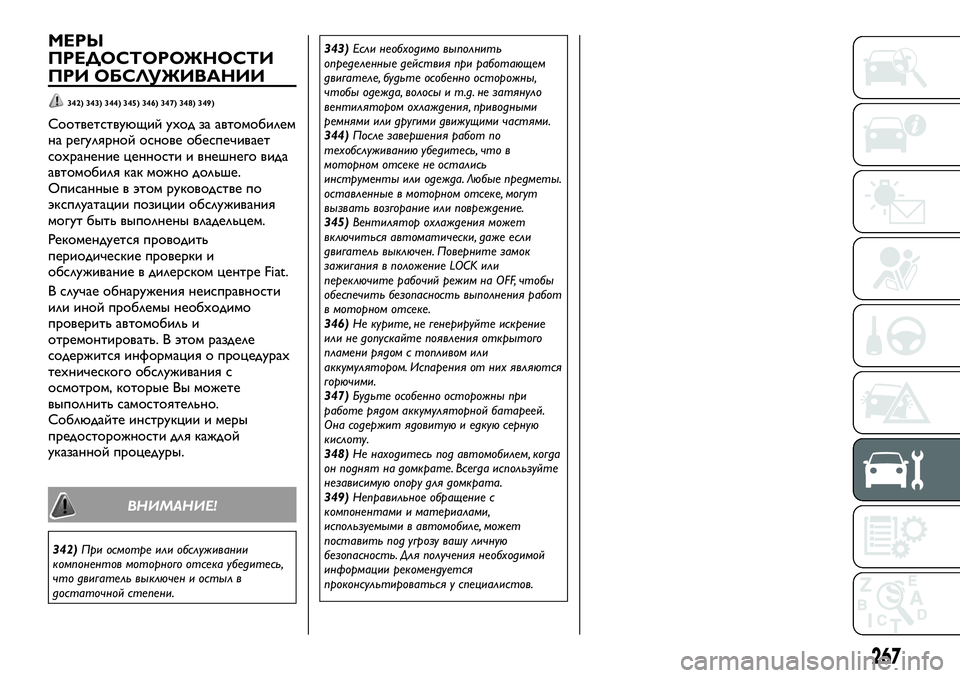

МЕРЫ
ПРЕДОСТОРОЖНОСТИ
ПРИ ОБСЛУЖИВАНИИ
342) 343) 344) 345) 346) 347) 348) 349)
Соответствующий уход за автомобилем
на регулярной основе обеспечивает
сохранение ценности и внешнего вида
автомобиля как можно дольше.
Описанные в этом руководстве по
эксплуатации позиции обслуживания
могут быть выполнены владельцем.
Рекомендуется проводить
периодические проверки и
обслуживание в дилерском центре Fiat.
В случае обнаружения неисправности
или иной проблемы необходимо
проверить автомобиль и
отремонтировать. В этом разделе
содержится информация о процедурах
технического обслуживания с
осмотром, которые Вы можете
выполнить самостоятельно.
Соблюдайте инструкции и меры
предосторожности для каждой
указанной процедуры.
ВНИМАНИЕ!
342)При осмотре или обслуживании
компонентов моторного отсека убедитесь,
что двигатель выключен и остыл в
достаточной степени.343)Если необходимо выполнить
определенные действия при работающем
двигателе, будьте особенно осторожны,
чтобы одежда, волосы и т.д. не затянуло
вентилятором охлаждения, приводными
ремнями или другими движущими частями.
344)После завершения работ по
техобслуживанию убедитесь, что в
моторном отсеке не остались
инструменты или одежда. Любые предметы.
оставленные в моторном отсеке, могут
вызвать возгорание или повреждение.
345)Вентилятор охлаждения может
включиться автоматически, даже если
двигатель выключен. Поверните замок
зажигания в положение LOCK или
переключите рабочий режим на OFF, чтобы
обеспечить безопасность выполнения работ
в моторном отсеке.
346)Не курите, не генерируйте искрение
или не допускайте появления открытого
пламени рядом с топливом или
аккумулятором. Испарения от них являются
горючими.
347)Будьте особенно осторожны при
работе рядом аккумуляторной батареей.
Она содержит ядовитую и едкую серную
кислоту.
348)Не находитесь под автомобилем, когда
он поднят на домкрате. Всегда используйте
независимую опору для домкрата.
349)Неправильное обращение с
компонентами и материалами,
используемыми в автомобиле, может
поставить под угрозу вашу личную
безопасность. Для получения необходимой
информации рекомендуется
проконсультироваться у специалистов.
267

ГРАФИК ПЛАНОВОГО ОБСЛУЖИВАНИЯ
ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ LBP4N15
Тысячи миль12,5 25 37,5 50 62,5 75 87,5 100 112 125
Тысячи километров или20 40 60 80 100 120 140 160 180 200
Лет12345678910
Проверка состояния шин/износа и
регулировка давления при необходимости●●●●●●●●●●
Проверка работы системы освещения
(передние фары, указатели поворота,
аварийная сигнализация, багажник, салон
автомобиля, перчаточный ящик,
контрольные лампы панели инструментов и
т.д.)
●●●●●●●●●●
Проверка и, при необходимости, доливка
уровня жидкостей (1)●●●●●●●●●●
Проверка состояния аккумуляторной
батареи●●●●●●●●●●
Замена охлаждающей жидкости двигателя●
Регулировка клапанного зазора (если нет
гидравлической регулировки зазора)●●●
Проверка эмиссии выхлопных
газов/дымности●●●●●●●●●●
(1) Использовать только жидкости, указанные в руководстве по доливке после проверки системы на предмет повреждений.
268
УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ

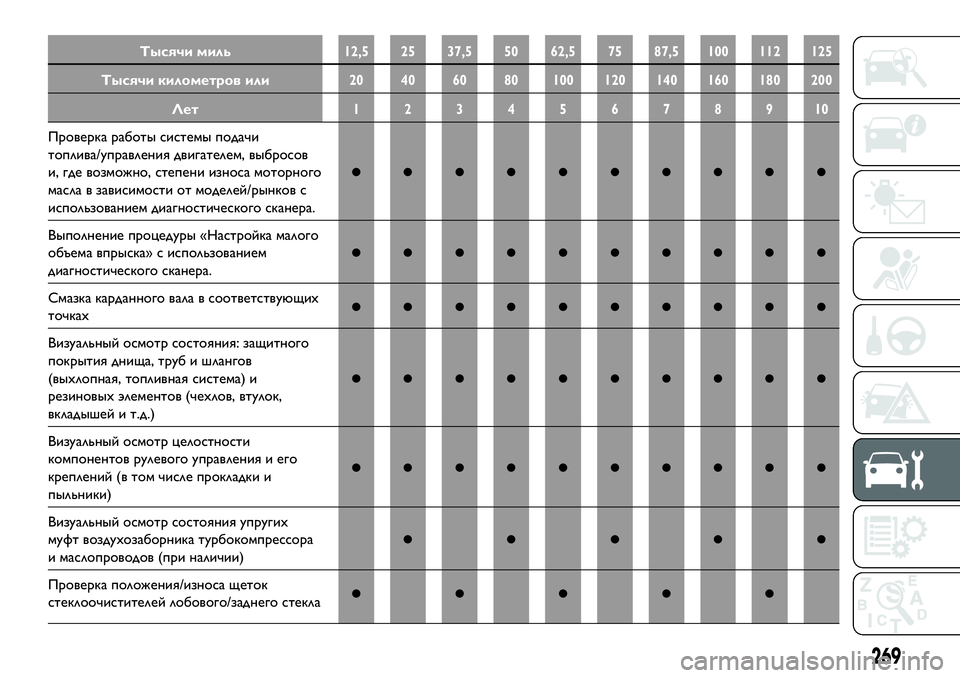

Тысячи миль12,5 25 37,5 50 62,5 75 87,5 100 112 125
Тысячи километров или20 40 60 80 100 120 140 160 180 200
Лет12345678910
Проверка работы системы подачи
топлива/управления двигателем, выбросов
и, где возможно, степени износа моторного
масла в зависимости от моделей/рынков с
использованием диагностического сканера.
●●●●●●●●●●
Выполнение процедуры «Настройка малого
объема впрыска» с использованием
диагностического сканера.
●●●●●●●●●●
Смазка карданного вала в соответствующих
точках●●●●●●●●●●
Визуальный осмотр состояния: защитного
покрытия днища, труб и шлангов
(выхлопная, топливная система) и
резиновых элементов (чехлов, втулок,
вкладышей и т.д.)
●●●●●●●●●●
Визуальный осмотр целостности
компонентов рулевого управления и его
креплений (в том числе прокладки и
пыльники)
●●●●●●●●●●
Визуальный осмотр состояния упругих
муфт воздухозаборника турбокомпрессора
и маслопроводов (при наличии)
●●●●●
Проверка положения/износа щеток
стеклоочистителей лобового/заднего стекла●●●●●
269

Тысячи миль12,5 25 37,5 50 62,5 75 87,5 100 112 125
Тысячи километров или20 40 60 80 100 120 140 160 180 200
Лет12345678910
Проверка работы стеклоочистителя/
стеклоомывателя лобового стекла и
регулировка форсунок, при необходимости
●●●●●
Проверка чистоты замков капота и
багажного отделения, смазка соединения●●●●●
Визуальный осмотр состояния и износа
передних тормозных колодок и работы
индикатора износа колодок
●●●●●●●●●●
Визуальный осмотр состояния и износа
задних тормозных колодок.●●●●●●●●●●
Проверка зазоров ступичных подшипников
переднего и заднего колеса●●●
Визуальный контроль на предмет любой
утечки жидкости из автоматической
трансмиссии (при обнаружении утечки,
проверить уровень масла)
●●●● ●●●●
Замена трансмиссионного масла в АК ПП
(14)●●
Визуальный контроль на предмет любой
утечки жидкости из механической
трансмиссии (при обнаружении утечки,
проверить уровень масла)
●●●● ●●●●
(14) Должна выполняться только при интенсивной эксплуатации исключительно на основании пробега.
270
