Page 49 of 336

Зеркало с подогревом (если
предусмотрено)
При запотевании или замораживании
наружных зеркал заднего вида нажмите
переключатель устройства против
запотевания заднего окна.
Световой индикатор (А) будет гореть,
пока работает антизапотеватель.
Нагреватель выключается
автоматические примерно через 20
минут в зависимости от наружной
температуры.
Ти п 1Ти п 2
ПРИМЕЧАНИЯ Подогреватель зеркал
можно включать автоматически. Более
подробную информацию можно
получить у дилера Fiat.
ВНИМАНИЕ!
56)Так как наружное водительское зеркало
изогнуто, это может слегка исказить
восприятие расстояние до отображаемого
объекта. Кроме этого, поверхность
отражения нижней части наружных зеркал
является параболической, чтобы увеличить
поле обзора. Размер отображаемого объекта
уменьшается и создается впечатление, что
отображаемый элемент находится дальше,
чем есть на самом деле.
57)Не пытайтесь регулировать положение
зеркал заднего вида во время движения. Это
опасно. Регулировку зеркал следует
выполнять перед началом движения.58)Автомобиль оборудован асферическими
зеркалами заднего вида. Помните, что
отображаемый в зеркале объект выглядит
меньше и дальше по сравнению с
отображением нормального плоского
зеркала. Не используйте это зеркало для
оценки расстояния до следующих сзади
автомобилей при перестроении.
59)Не управляйте автомобилем со
сложенными зеркалами. Отсутствие
хорошего заднего обзора может привести к
аварии.
ПРЕДУПРЕЖДЕНИЕ
20)Сложить и разложить зеркала можно
вручную. После складывания зеркала с
помощью переключателя раскладывание
также должно производиться
переключателем, не вручную. При
раскладывании зеркала вручную после
складывания с помощью переключателя
зеркало может не зафиксироваться
должным образом. В результате вибрации
или под воздействием ветра зеркало может
двигаться и искажать задний обзор.
71AHA101396
72AA0110220
47
Page 50 of 336

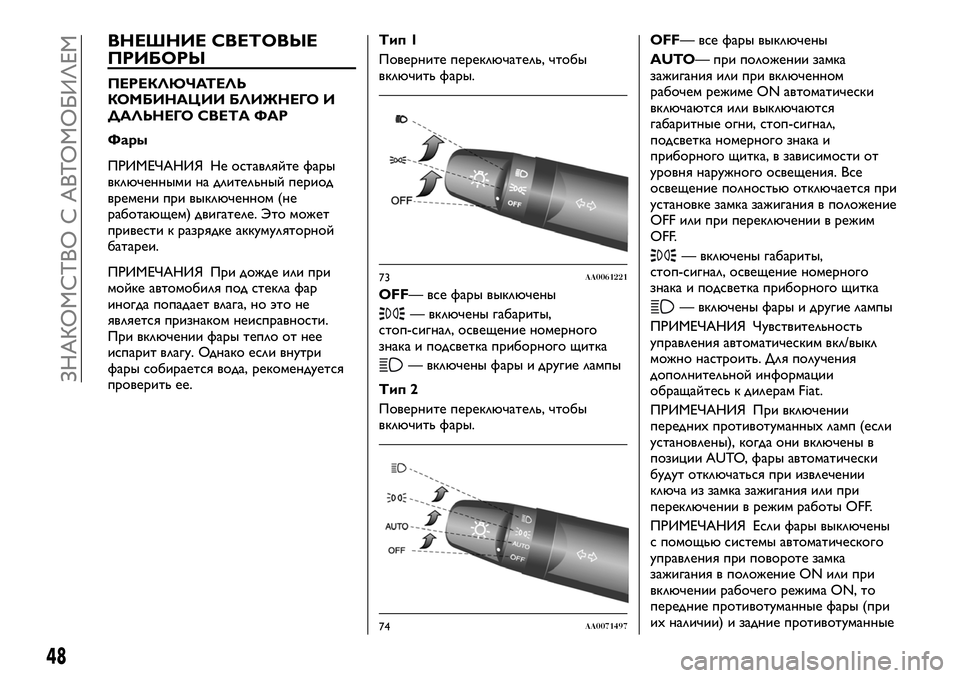

ВНЕШНИЕ СВЕТОВЫЕ
ПРИБОРЫ
ПЕРЕКЛЮЧАТЕЛЬ
КОМБИНАЦИИ БЛИЖНЕГО И
ДАЛЬНЕГО СВЕТА ФАР
Фары
ПРИМЕЧАНИЯ Не оставляйте фары
включенными на длительный период
времени при выключенном (не
работающем) двигателе. Это может
привести к разрядке аккумуляторной
батареи.
ПРИМЕЧАНИЯ При дожде или при
мойке автомобиля под стекла фар
иногда попадает влага, но это не
является признаком неисправности.
При включении фары тепло от нее
испарит влагу. Однако если внутри
фары собирается вода, рекомендуется
проверить ее.Тип 1
Поверните переключатель, чтобы
включить фары.
OFF— все фары выключены
— включены габариты,
стоп-сигнал, освещение номерного
знака и подсветка приборного щитка
— включены фары и другие лампы
Тип 2
Поверните переключатель, чтобы
включить фары.OFF— все фары выключены
AUTO— при положении замка
зажигания или при включенном
рабочем режиме ON автоматически
включаются или выключаются
габаритные огни, стоп-сигнал,
подсветка номерного знака и
приборного щитка, в зависимости от
уровня наружного освещения. Все
освещение полностью отключается при
установке замка зажигания в положение
OFF или при переключении в режим
OFF.
— включены габариты,
стоп-сигнал, освещение номерного
знака и подсветка приборного щитка
— включены фары и другие лампы
ПРИМЕЧАНИЯ Чувствительность
управления автоматическим вкл/выкл
можно настроить. Для получения
дополнительной информации
обращайтесь к дилерам Fiat.
ПРИМЕЧАНИЯ При включении
передних противотуманных ламп (если
установлены), когда они включены в
позиции AUTO, фары автоматически
будут отключаться при извлечении
ключа из замка зажигания или при
переключении в режим работы OFF.
ПРИМЕЧАНИЯ Если фары выключены
с помощью системы автоматического
управления при повороте замка
зажигания в положение ON или при
включении рабочего режима ON, то
передние противотуманные фары (при
их наличии) и задние противотуманные
73AA0061221
74AA0071497
48
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 51 of 336

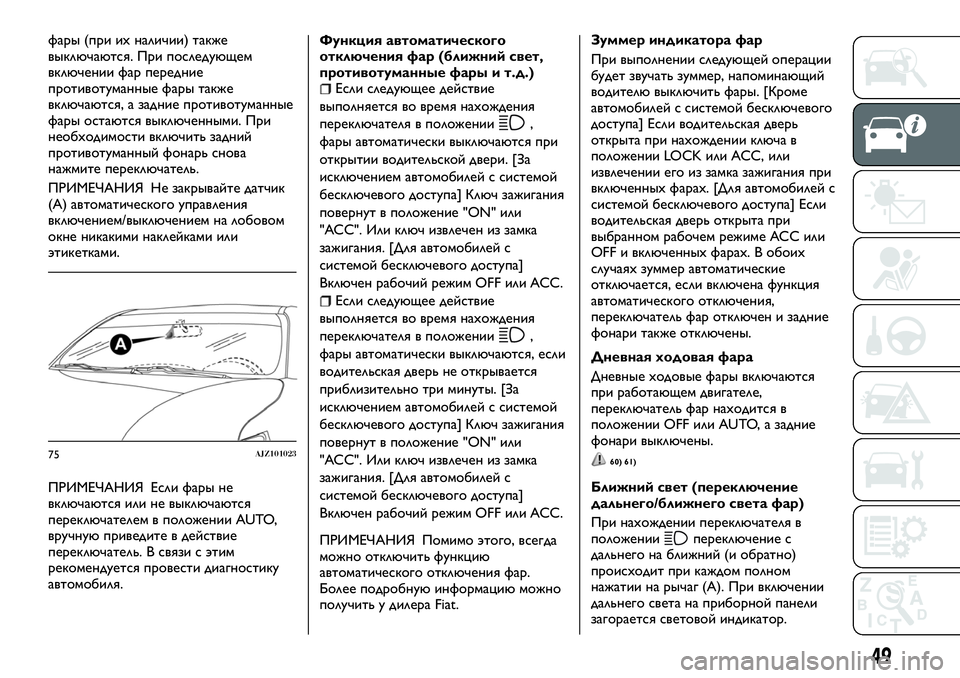

фары (при их наличии) также
выключаются. При последующем
включении фар передние
противотуманные фары также
включаются, а задние противотуманные
фары остаются выключенными. При
необходимости включить задний
противотуманный фонарь снова
нажмите переключатель.
ПРИМЕЧАНИЯ Не закрывайте датчик
(А) автоматического управления
включением/выключением на лобовом
окне никакими наклейками или
этикетками.
ПРИМЕЧАНИЯ Если фары не
включаются или не выключаются
переключателем в положении AUTO,
вручную приведите в действие
переключатель. В связи с этим
рекомендуется провести диагностику
автомобиля.Функция автоматического
отключения фар (ближний свет,
противотуманные фары и т.д.)
Если следующее действие
выполняется во время нахождения
переключателя в положении
,
фары автоматически выключаются при
открытии водительской двери. [За
исключением автомобилей с системой
бесключевого доступа] Ключ зажигания
повернут в положение "ON" или
"ACC". Или ключ извлечен из замка
зажигания. [Для автомобилей с
системой бесключевого доступа]
Включен рабочий режим OFF или АСС.
Если следующее действие
выполняется во время нахождения
переключателя в положении
,
фары автоматически выключаются, если
водительская дверь не открывается
приблизительно три минуты. [За
исключением автомобилей с системой
бесключевого доступа] Ключ зажигания
повернут в положение "ON" или
"ACC". Или ключ извлечен из замка
зажигания. [Для автомобилей с
системой бесключевого доступа]
Включен рабочий режим OFF или АСС.
ПРИМЕЧАНИЯ Помимо этого, всегда
можно отключить функцию
автоматического отключения фар.
Более подробную информацию можно
получить у дилера Fiat.Зуммер индикатора фар
При выполнении следующей операции
будет звучать зуммер, напоминающий
водителю выключить фары. [Кроме
автомобилей с системой бесключевого
доступа] Если водительская дверь
открыта при нахождении ключа в
положении LOCK или ACC, или
извлечении его из замка зажигания при
включенных фарах. [Для автомобилей с
системой бесключевого доступа] Если
водительская дверь открыта при
выбранном рабочем режиме ACC или
OFF и включенных фарах. В обоих
случаях зуммер автоматические
отключается, если включена функция
автоматического отключения,
переключатель фар отключен и задние
фонари также отключены.
Дневная ходовая фара
Дневные ходовые фары включаются
при работающем двигателе,
переключатель фар находится в
положении OFF или AUTO, а задние
фонари выключены.
60) 61)
Ближний свет (переключение
дальнего/ближнего света фар)
При нахождении переключателя в
положении
переключение с
дальнего на ближний (и обратно)
происходит при каждом полном
нажатии на рычаг (А). При включении
дальнего света на приборной панели
загорается световой индикатор.
75AJZ101023
49
Page 52 of 336

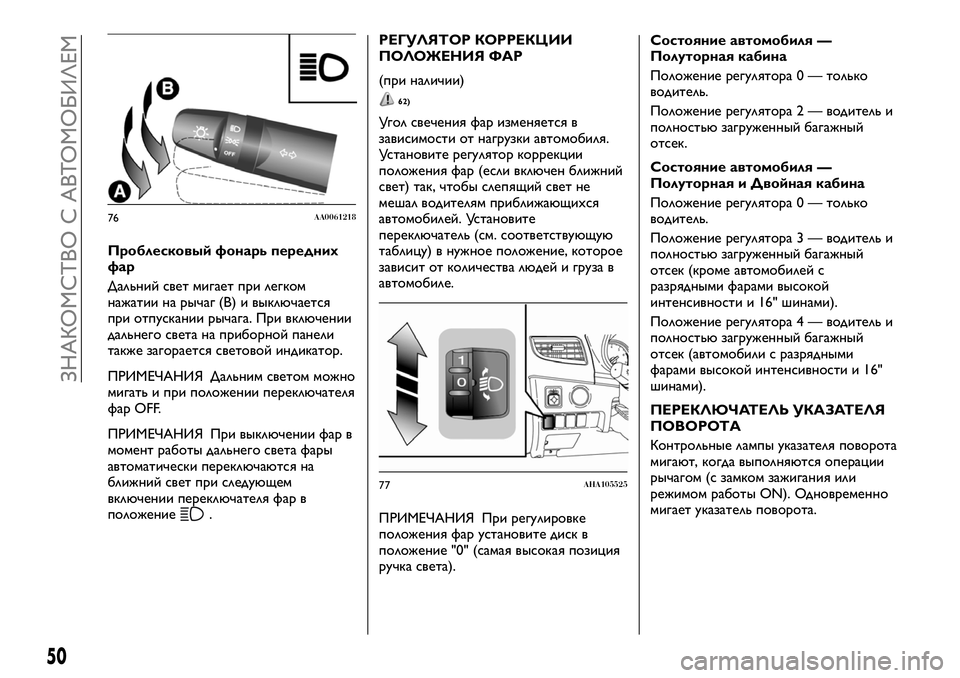

Проблесковый фонарь передних
фар
Дальний свет мигает при легком
нажатии на рычаг (В) и выключается
при отпускании рычага. При включении
дальнего света на приборной панели
также загорается световой индикатор.
ПРИМЕЧАНИЯ Дальним светом можно
мигать и при положении переключателя
фар OFF.
ПРИМЕЧАНИЯ При выключении фар в
момент работы дальнего света фары
автоматически переключаются на
ближний свет при следующем
включении переключателя фар в
положение
.
РЕГУЛЯТОР КОРРЕКЦИИ
ПОЛОЖЕНИЯ ФАР
(при наличии)
62)
Угол свечения фар изменяется в
зависимости от нагрузки автомобиля.
Установите регулятор коррекции
положения фар (если включен ближний
свет) так, чтобы слепящий свет не
мешал водителям приближающихся
автомобилей. Установите
переключатель (см. соответствующую
таблицу) в нужное положение, которое
зависит от количества людей и груза в
автомобиле.
ПРИМЕЧАНИЯ При регулировке
положения фар установите диск в
положение "0" (самая высокая позиция
ручка света).Состояние автомобиля —
Полуторная кабина
Положение регулятора 0 — только
водитель.
Положение регулятора 2 — водитель и
полностью загруженный багажный
отсек.
Состояние автомобиля —
Полуторная и Двойная кабина
Положение регулятора 0 — только
водитель.
Положение регулятора 3 — водитель и
полностью загруженный багажный
отсек (кроме автомобилей с
разрядными фарами высокой
интенсивности и 16" шинами).
Положение регулятора 4 — водитель и
полностью загруженный багажный
отсек (автомобили с разрядными
фарами высокой интенсивности и 16"
шинами).
ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЯ
ПОВОРОТА
Контрольные лампы указателя поворота
мигают, когда выполняются операции
рычагом (с замком зажигания или
режимом работы ON). Одновременно
мигает указатель поворота.
76AA0061218
77AHA105525
50
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 53 of 336

A — указатели поворота: при
выполнении нормального поворота
используйте положение (A). Рычаг
автоматически примет исходное
положение по окончании выполнения
поворота.
B — указатели смены полосы движения:
при легком перемещении рычага (B) для
перестроения на другую полосу
контрольные лампы указателя поворота
и индикатор на панели инструментов
будет мигать только при работе
рычагом. Кроме этого, если слегка
надавить на рычаг (В) и затем отпустить
его контрольные лампы указателя
поворота и индикатор на панели
управления мигнет три раза.
ПРИМЕЧАНИЯ Если световой
индикатор мигает слишком часто,
скорее всего перегорела лампа
указателя поворота. Рекомендуется
провести осмотр автомобиля.Можно включить следующие функции:
Мигание контрольных ламп указателя
поворота при ключе зажигания или
режиме работы в положении ACC
Можно отключить режим тройного
мигания указателем поворота при смене
полосы движения.
Время работы рычага при
трехкратном мигании можно настроить.
Изменение тона звучания зуммера
при мигании контрольных ламп
указателя поворота. Более подробную
информацию можно получить у дилера
Fiat.
ВКЛЮЧАТЕЛЬ АВАРИЙНОЙ
СИГНАЛИЗАЦИИ
Используйте включатель аварийной
сигнализации, когда требуется
припарковать автомобиль на дороге
вследствие крайней необходимости.
Аварийные проблесковые сигналы
работают в любых условиях,
независимо от положения замка
зажигания или рабочего режима.
Для включения аварийной сигнализации
нажмите включатель. Контрольные
лампы указателей поворота начинают
непрерывно мигать. Для выключения
аварийной сигнализации нажмите
выключатель еще раз.
ПРИМЕЧАНИЯ На автомобилях с
системой аварийного торможения во
время мигания предупредительной
сигнализации, включенной вручную,данная система не работает. См.
"Система аварийного торможения".
ВКЛЮЧАТЕЛЬ
ПРОТИВОТУМАННОЙ ФАРЫ
(при наличии)
Включатель передней
противотуманной фары
Передние противотуманные фары
работают при включенных основных
фарах или габаритных фонарях.
Поверните ручку в направлении ON,
чтобы включить передние
противотуманные фары. На приборной
панели включается световой индикатор.
Поверните ручку в направлении OFF,
чтобы выключить передние
противотуманные фары. Головка
автоматически возвращается в
исходное положение после того как ее
отпустить.
78AA0061205
79AHA101383
51
Page 54 of 336

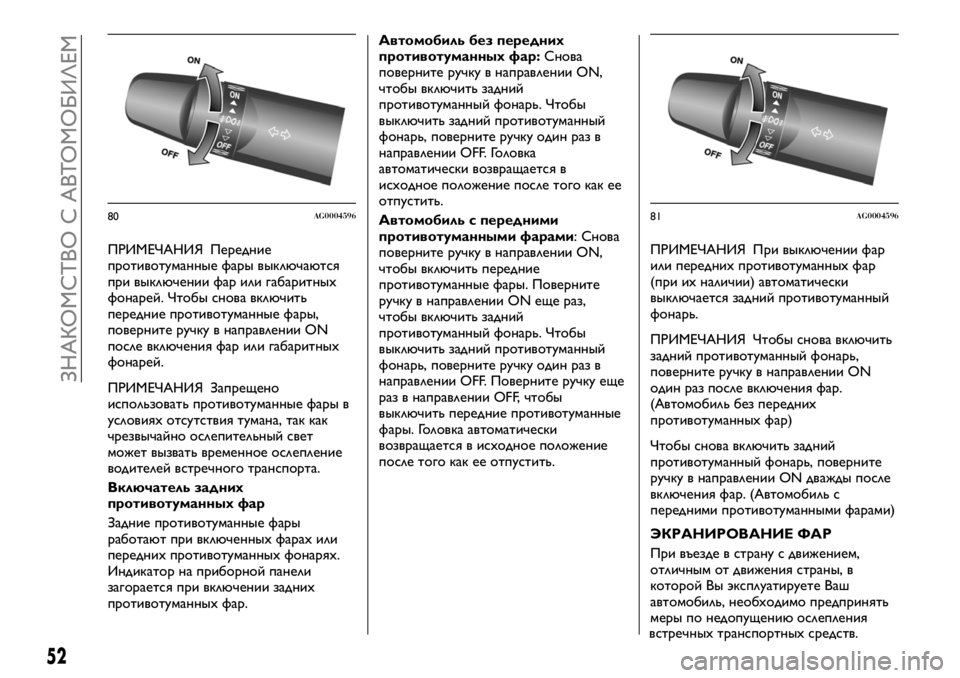

ПРИМЕЧАНИЯ Передние
противотуманные фары выключаются
при выключении фар или габаритных
фонарей. Чтобы снова включить
передние противотуманные фары,
поверните ручку в направлении ON
после включения фар или габаритных
фонарей.
ПРИМЕЧАНИЯ Запрещено
использовать противотуманные фары в
условиях отсутствия тумана, так как
чрезвычайно ослепительный свет
может вызвать временное ослепление
водителей встречного транспорта.
Включатель задних
противотуманных фар
Задние противотуманные фары
работают при включенных фарах или
передних противотуманных фонарях.
Индикатор на приборной панели
загорается при включении задних
противотуманных фар.Автомобиль без передних
противотуманных фар:Снова
поверните ручку в направлении ON,
чтобы включить задний
противотуманный фонарь. Чтобы
выключить задний противотуманный
фонарь, поверните ручку один раз в
направлении OFF. Головка
автоматически возвращается в
исходное положение после того как ее
отпустить.
Автомобиль с передними
противотуманными фарами: Снова
поверните ручку в направлении ON,
чтобы включить передние
противотуманные фары. Поверните
ручку в направлении ON еще раз,
чтобы включить задний
противотуманный фонарь. Чтобы
выключить задний противотуманный
фонарь, поверните ручку один раз в
направлении OFF. Поверните ручку еще
раз в направлении OFF, чтобы
выключить передние противотуманные
фары. Головка автоматически
возвращается в исходное положение
после того как ее отпустить.ПРИМЕЧАНИЯ При выключении фар
или передних противотуманных фар
(при их наличии) автоматически
выключается задний противотуманный
фонарь.
ПРИМЕЧАНИЯ Чтобы снова включить
задний противотуманный фонарь,
поверните ручку в направлении ON
один раз после включения фар.
(Автомобиль без передних
противотуманных фар)
Чтобы снова включить задний
противотуманный фонарь, поверните
ручку в направлении ON дважды после
включения фар. (Автомобиль с
передними противотуманными фарами)
ЭКРАНИРОВАНИЕ ФАР
При въезде в страну с движением,
отличным от движения страны, в
которой Вы эксплуатируете Ваш
автомобиль, необходимо предпринять
меры по недопущению ослепления
80AG000459681AG0004596
52
ЗНАКОМСТВО С АВТОМОБИЛЕМ
встречных транспортных средств.
Page 55 of 336
Фары с высокой интенсивностью
разряда
Не требуется регулировка.
Галогеновые фары
Выполните экранирование фар в
соответствии со следующей
процедурой.
Выключите фары и дождитесь их
остывания.В соответствии с
изображениями подготовьте стикер
(А), чтобы наклеить его на
поверхность фары справа и
слева.Смотрите со стороны
передней поверхности фары
положение (С) стикера и
центральная отметка (В) фары и
наклейте стикер вдоль
вертикальной пунктирной линии.
ПРИМЕЧАНИЯ Достаточно
использовать стикер с легким
блокирующим эффектом. При
использовании стикера без
блокирующего эффекта не имеет
никакого смысла.
ПРИМЕЧАНИЯ Совместите
вертикальную пунктирную линию с
линией рефлектора на фаре.
ВНИМАНИЕ!
60)Дневные ходовые фонари являются
альтернативой фарам ближнего света при
движении в дневное время. Они применяются
в странах, где обязательно движение со
светом в дневное время, и разрешены в
странах, где это не обязательно.
82AHE10026783AHE100270
53
Page 56 of 336
61)Дневные ходовые фонари не могут
заменить ближний свет фар при движении в
ночное время или через туннели.
Использование дневных ходовых фонарей
регламентируется правилами дорожного
движения страны, по дорогам которой
выполняется движение. Соблюдайте
требования законодательства.
62)Перед началом движения всегда
выполняйте все требуемые регулировки.
Запрещено выполнять регулировки во время
движения. Это может привести к аварии.ФОНАРИ ВНУТРЕННЕГО
ОСВЕЩЕНИЯ
1. Освещение передней части салона и
лампы точечного освещения
2. Задний плафон освещения салона
Если оставить освещение включенным
при заглушенном двигателе, может
произойти разрядка аккумулятора
автомобиля. Перед выходом из
автомобиля проверьте, чтобы все
лампы были выключены.Плафоны освещения салона
Спереди
Задний
84AHA10614485AA0082787
86AHA104818
54
ЗНАКОМСТВО С АВТОМОБИЛЕМ
