2017 FIAT FULLBACK Руководство по эксплуатации и техобслуживанию (in Russian)

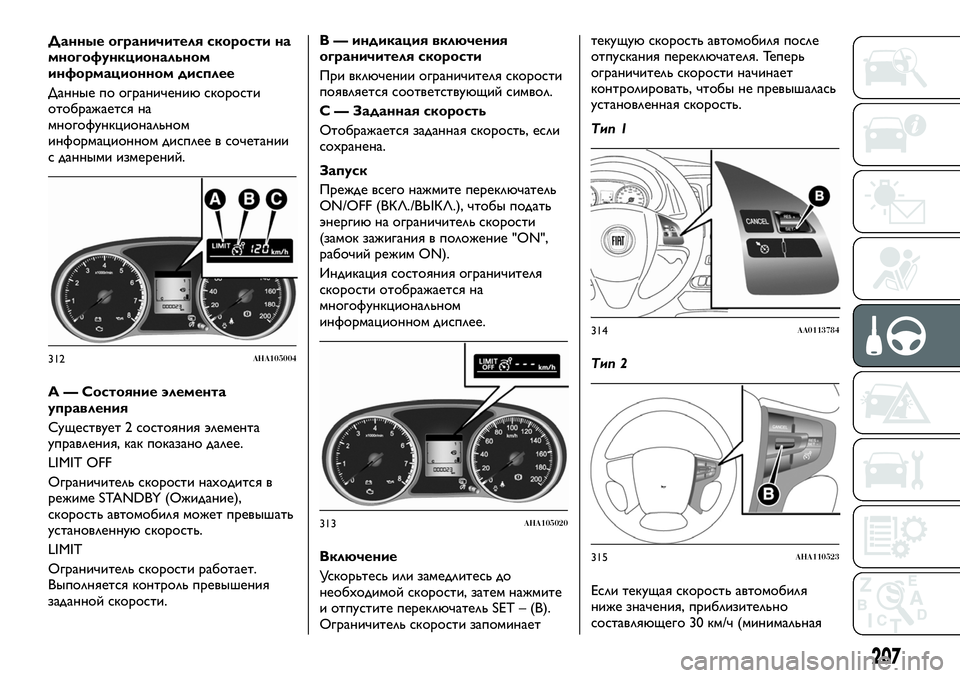

Данные ограничителя скорости на
многофункциональном
информационном дисплее
Данные по ограничению скорости
отображается на
многофункциональном
информационном дисплее в сочетании
с данными измерений.
A — Состояние элемента
управления
Существует 2 состояния элемента
управления, как показано далее.
LIMIT OFF
Ограничитель скорости находится в
режиме STANDBY (Ожидание),
скорость автомобиля может превышать
установленную скорость.
LIMIT
Ограничитель скорости работает.
Выполняется контроль превышения
заданной скорости.B — индикация включения
ограничителя скорости
При включении ограничителя скорости
появляется соответствующий символ.
C — Заданная скорость
Отображается заданная скорость, если
сохранена.
Запуск
Прежде всего нажмите переключатель
ON/OFF (ВКЛ./ВЫКЛ.), чтобы подать
энергию на ограничитель скорости
(замок зажигания в положение "ON",
рабочий режим ON).
Индикация состояния ограничителя
скорости отображается на
многофункциональном
информационном дисплее.
Включение
Ускорьтесь или замедлитесь до
необходимой скорости, затем нажмите
и отпустите переключатель SET – (В).
Ограничитель скорости запоминаеттекущую скорость автомобиля после
отпускания переключателя. Теперь
ограничитель скорости начинает
контролировать, чтобы не превышалась
установленная скорость.
Тип 1
Тип 2
Если текущая скорость автомобиля
ниже значения, приблизительно
составляющего 30 км/ч (минимальная
312AHA105004
313AHA105020
314AA0113784
315AHA110523
207

устанавливаемая скорость), то значение
ограничения установлено примерно на
30 км/ч. Заданная скорость
отображается на
многофункциональном
информационном дисплее. На
многофункциональном
информационном дисплее
отображается и состояние "LIMIT".
Заданная скорость отображается на
многофункциональном
информационном дисплее.
На многофункциональном
информационном дисплее

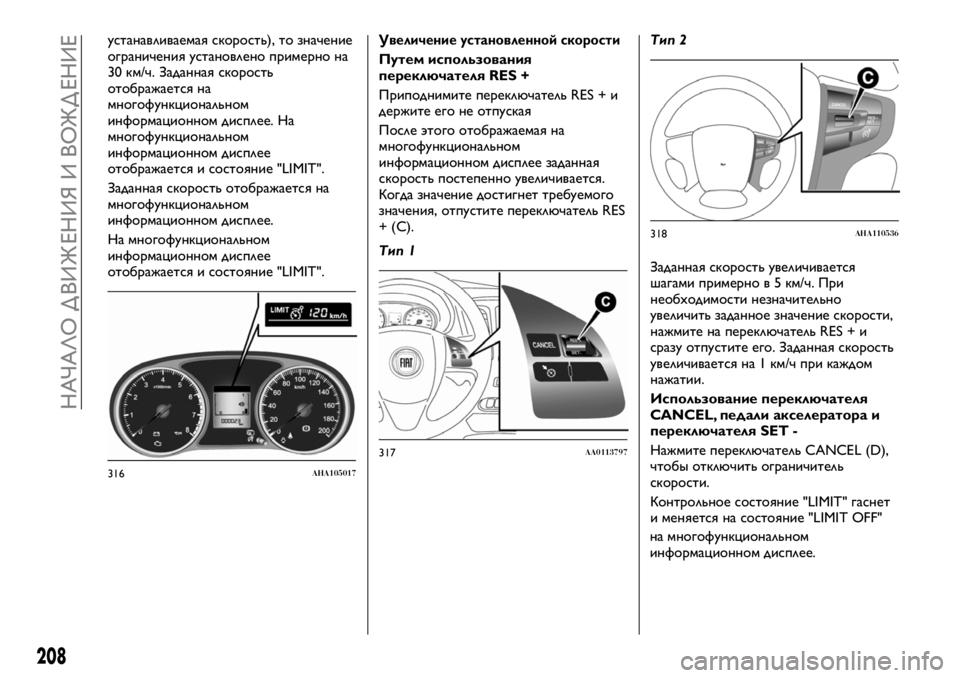

отображается и состояние "LIMIT".Увеличение установленной скорости
Путем использования
переключателя RES +
Приподнимите переключатель RES + и
держите его не отпуская
После этого отображаемая на
многофункциональном
информационном дисплее заданная
скорость постепенно увеличивается.
Когда значение достигнет требуемого
значения, отпустите переключатель RES
+ (C).
Тип 1Тип 2
Заданная скорость увеличивается
шагами примерно в 5 км/ч. При
необходимости незначительно
увеличить заданное значение скорости,
нажмите на переключатель RES + и
сразу отпустите его. Заданная скорость
увеличивается на 1 км/ч при каждом
нажатии.
Использование переключателя
CANCEL, педали акселератора и
переключателя SET -
Нажмите переключатель CANCEL (D),
чтобы отключить ограничитель
скорости.
Контрольное состояние "LIMIT" гаснет
и меняется на состояние "LIMIT OFF"
316AHA105017
317AA0113797
318AHA110536
208
НАЧАЛО Д ВИЖ ЕНИЯ И ВОЖД ЕНИЕ
на многофункциональном
информационном дисплее.

Тип 1
Тип 2Разгонитесь автомобиль до требуемой
скорости и нажмите переключатель SET
- (В).
Тип 1Тип 2
Снова появляется индикация "LIMIT" и
обновляется уставка скорости.

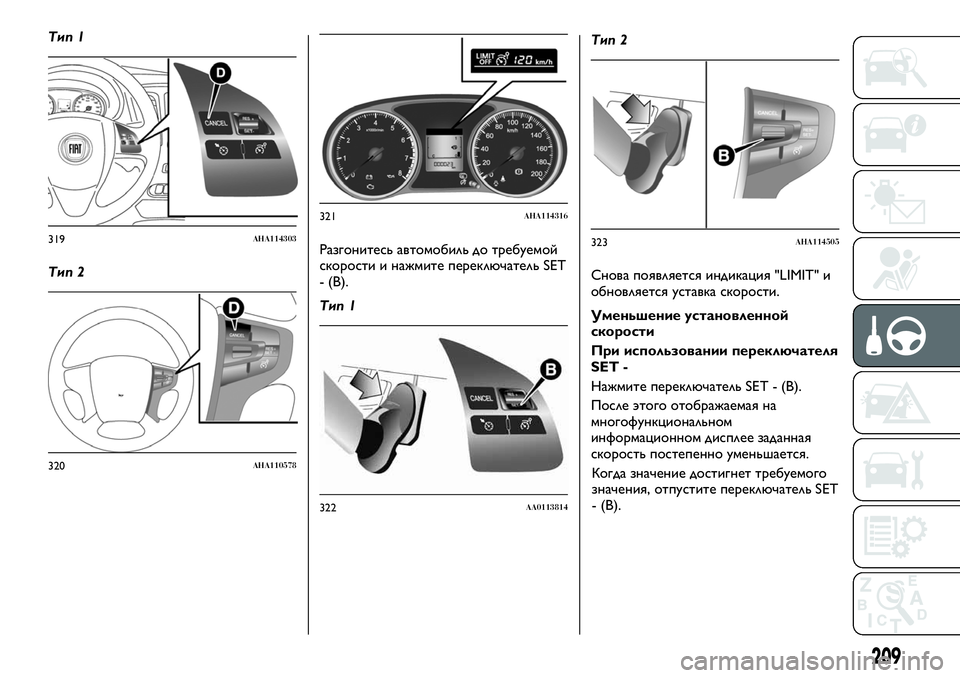

Уменьшение установленной
скорости
При использовании переключателя
SET -
Нажмите переключатель SET - (В).
После этого отображаемая на
многофункциональном
информационном дисплее заданная
скорость постепенно уменьшается.
319AHA114303
320AHA110578
321AHA114316
322AA0113814
323AHA114505
209
Когда значение достигнет требуемого
значения, отпустите переключатель SET
- (В).

Тип 1
Тип 2Заданная скорость уменьшается шагами
примерно в 5 км/ч. Если водитель
желает незначительно уменьшить
заданное значение скорости, нажмите
переключатель SET - и сразу отпустите
его. Заданная скорость уменьшается на
1 км/ч при каждом переключении.
Использование переключателя
CANCEL, рабочего тормоза и
переключателя SET -
Нажмите переключатель CANCEL (D),
чтобы отключить ограничитель
скорости. Контрольное состояние
"LIMIT" гаснет и меняется на состояние
"LIMIT OFF" на многофункциональном
информационном дисплее.
Тип 1Тип 2
Затормозите до требуемой скорости,
нажмите переключатель SET - (В) и
отпустите.
324AA0113784
325AHA110523
326AHA110578
327AHA114303
328AHA114316
210
НАЧАЛО Д ВИЖ ЕНИЯ И ВОЖД ЕНИЕ

Тип 1
Тип 2
Снова появляется индикация
ограничителя скорости и обновляется

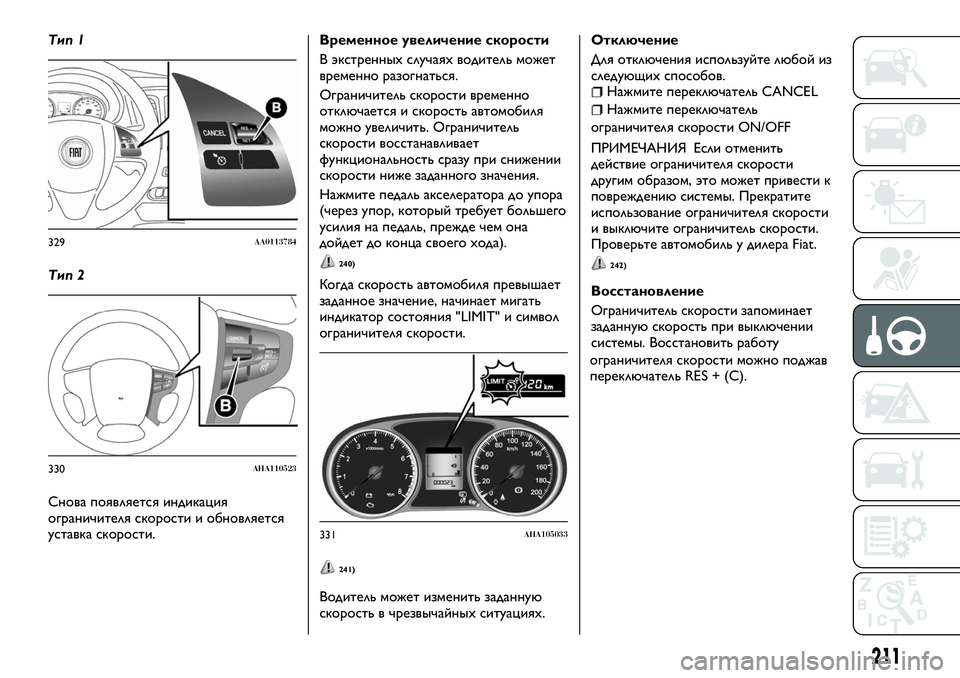

уставка скорости.Временное увеличение скорости
В экстренных случаях водитель может
временно разогнаться.
Ограничитель скорости временно
отключается и скорость автомобиля
можно увеличить. Ограничитель
скорости восстанавливает
функциональность сразу при снижении
скорости ниже заданного значения.
Нажмите педаль акселератора до упора
(через упор, который требует большего
усилия на педаль, прежде чем она
дойдет до конца своего хода).
240)
Когда скорость автомобиля превышает
заданное значение, начинает мигать
индикатор состояния "LIMIT" и символ
ограничителя скорости.
241)
Водитель может изменить заданную
скорость в чрезвычайных ситуациях.Отключение
Для отключения используйте любой из
следующих способов.
Нажмите переключатель CANCEL
Нажмите переключатель
ограничителя скорости ON/OFF
ПРИМЕЧАНИЯ Если отменить
действие ограничителя скорости
другим образом, это может привести к
повреждению системы. Прекратите
использование ограничителя скорости
и выключите ограничитель скорости.
Проверьте автомобиль у дилера Fiat.
242)
Восстановление
Ограничитель скорости запоминает
заданную скорость при выключении
системы. Восстановить работу
329AA0113784
330AHA110523
331AHA105033
211
ограничителя скорости можно поджав
переключатель RES + (С).

Тип 1
Тип 2
Тем не менее, ограничитель скорости
начинает работать сразу и автомобиль
замедляется, как если бы педаль
акселератора полностью заблокирована,
когда скорость автомобиля выше
установленного значения.
243)
ПРЕДУПРЕЖДЕНИЕ
153)Так как в системе не используется
рабочий тормоз (гидравлический тормоз), то
при спуске по склону скорость автомобиля
может превысить установленное значение.
ВНИМАНИЕ!
240)Ограничитель скорости обладает
возможностью, разрешающей выполнить
резкое ускорение в зависимости от
положения педали акселератора. Так что
будьте предельно осторожны при резком
ускорении.
241)Будьте осторожными с завышенной
скоростью.
242)Ограничитель скорости обладает
возможностью, разрешающей выполнить
резкое ускорение в зависимости от
положения педали акселератора, когда
ограничитель скорости выключается.
Будьте осторожны.
243)Есть опасность резкого рывка в
зависимости от сопротивления движению.
Будьте осторожны.

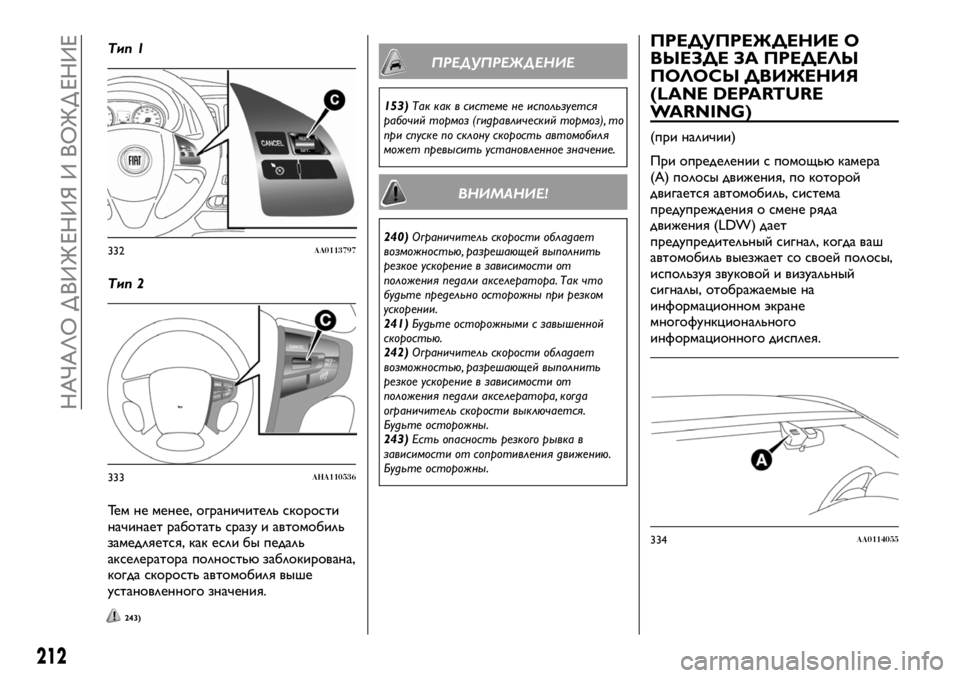

ПРЕДУПРЕЖДЕНИЕ О
ВЫЕЗДЕ ЗА ПРЕДЕЛЫ
ПОЛОСЫ ДВИЖЕНИЯ
(LANE DEPARTURE
WARNING)
(при наличии)
При определении с помощью камера
(А) полосы движения, по которой
двигается автомобиль, система
предупреждения о смене ряда
движения (LDW) дает
предупредительный сигнал, когда ваш
автомобиль выезжает со своей полосы,
используя звуковой и визуальный
сигналы, отображаемые на
информационном экране
многофункционального
информационного дисплея.
332AA0113797
333AHA110536
334AA0114055
212
НАЧАЛО Д ВИЖ ЕНИЯ И ВОЖД ЕНИЕ

Порядок работы LDW
Индикация изменяется в зависимости
от состояния системы следующим
образом.
Включение системы
Когда замок замке зажигания или режим
работы устанавливаются в режим ON,
включается сигнальная лампа системы
LDW, сообщающая о переходе
системы во включенное состояние.Выключение системы
При нажатии на переключатель LDW
сигнальная лампа включения ON
системы предупреждения о смене ряда
движения выключается, сообщая о
выключенном состоянии системы. При
повторном нажатии переключателя
систем возвращается в состояние "ON"
(включено).
ПРИМЕЧАНИЯ Если при отключенной
системе перевести ключ зажигания или
режим работы в состояние "OFF",
система вновь восстановит свое
состояние "включена по умолчанию".
(Режим “LDW 1”) Также можно выбрать
режим “LDW 2”, который по
умолчанию переводит систему LDW в
выключенное состояние OFF.
1. Нажмите переключатель LDW, и
система перейдет в состояние OFF
(ВЫКЛ.).2. Нажмите и удерживайте
переключатель LDW в течение 10 и
более секунд. Раздается звуковой сигнал
и выполняется переключение в режим
"LDW 2".
3. Нажмите переключатель LDW, и
сигнальная лампа системы
предупреждения о смене ряда
движения LDW выключится.
Для возврата в режим “LDW 1”
переведите систему в состояние OFF
(ВЫКЛ.), нажмите и удерживайте
переключатель LDW в течение 10 и
более секунд. Раздается звуковой сигнал
и выполняется переключение в режим
"LDW 1".
Состояние готовности
В режиме готовности (ожидания)
система способна определять полосу
движения вашего автомобиля и
издавать звуковые предупреждающие
сигналы, когда автомобиль покидает
полосу.
Система автоматически переключается
из включенного состояния ON (ВКЛ.) в
состояние готовности, если
выполняются все следующие условия.
Сигнальная лампа включения системы
LDW переключается на индикацию
(зеленая) состояния готовности
системы LDW.
Скорость автомобиля 65 км/ч и
выше.
Переключатель указателя поворота
не работает.
335AHA106359
336AHA106375
337AHA106388
213

Аварийная световая сигнализация не
работает.
Педаль тормоза не нажата.
Для определения разметки по обеим
сторонам полосы для системы должны
быть адекватные условия окружающей
среды.
Система перешла во включенное
состояние ON (ВКЛ.).
ПРИМЕЧАНИЯ Система остается в
состоянии "ON" примерно 7 секунд
после прекращения мигания аварийной
сигнализации или после возврата
переключателя указателя поворота в
исходное положение.Предупреждение о выезде за
пределы полосы движения (Lane
Departure Warning)
Немедленно издается звуковой сигнал и
мигает лампа LDW (желтая), когда
автомобиль собирается покинуть или
уже покинул полосу движения в режиме
ожидания.
ПРИМЕЧАНИЯ Если предупреждение
продолжается более 3 секунд, система
перед прекращением передачи
предупреждений переключается в
режим готовности.
Предупреждение об отказе
системы
Если в системе возникает
неисправность, подается визуальное
предупреждение, соответствующее
типу неисправности.Камера LDW слишком нагрелась
Если система временно недоступна
из-за слишком высокой температуры
камеры LDW, загорается сигнальная
лампа "ON" включения системы
предупреждения о смене ряда
движения. После остывания камеры до
приемлемой температуры система
автоматически восстанавливает
нормальное состояние.
ПРИМЕЧАНИЯ Сигнальная лампа
включения системы LDW может быть
временно выключена путем установки
переключателя LDW в положение OFF.
Отключение LDW из-за
неисправности
Если LDW переходит в неактивное
состояние из-за неисправности,
загорается лампа LDW (желтая).
При возникновении такой ситуации
сразу обратитесь к дилеру Fiat для
проверки системы.
338AHA106391
339AHA106405
340AHA106375
214
НАЧАЛО Д ВИЖ ЕНИЯ И ВОЖД ЕНИЕ
