ГРАФИЧЕСКИЙ УКАЗАТЕЛЬ
ЗНАКОМСТВО С АВТОМОБИЛЕМ
ЗНАКОМСТВО С ПАНЕЛЬЮ ИНСТРУМЕНТОВ
БЕЗОПАСНОСТЬ
НАЧАЛО ДВИЖЕНИЯ И ВОЖДЕНИЕ
В АВАРИЙНОЙ СИТУАЦИИ
УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПРЕДМЕТНЫЙ УКАЗАТЕЛЬ
Page 10 of 336
Page 11 of 336
ГРАФИЧЕСКИЙ УКАЗАТЕЛЬ
ФАРЫТипы ламп......................257Дневной ходовой фонарь........48Фары ближнего света............48Фары...........................48Замена лампы..................257
КОЛЕСАШины и колеса.................315Давление в шинах..............315Замена колеса..................236
НАРУЖ НЫЕ ЗЕРКАЛА ЗАД НЕГО
ВИДА
Регулировка.....................44
Д ВЕРИЦентральный замок..............31
СТЕКЛООЧИСТИТЕЛИ
ЛОБОВОГО СТЕКЛА
Функционирование..............56Замена щетки..................285
Д ВИГАТЕЛЬПроверка уровней рабочих
жидкостей........................274
Характеристики двигателя......300
1
9
Page 12 of 336
ЗАД НИЕ ФОНАРИТипы ламп......................257Замена лампы..................257
БАГАЖ НЫЙ ОТСЕКГрузоподъемность...............81Открытие/закрытие..............34
СТОП-СИГНАЛ,
УСТАНАВЛИВАЕМЫЙ НА БОЛЕЕ
ВЫСОКОМ МЕСТЕ
Типы ламп......................257Замена лампы..................257
2
10
ГРАФИЧЕСК ИЙ УКАЗАТЕЛЬ
Page 13 of 336

ВОЗДУШНЫЕ КАНАЛЫВентиляторы....................60
МЕХАНИЗМЫ
СТЕКЛОПОДЪЕМНИКА
Кнопки водителя................76Кнопки пассажира...............76
ПРИБОРНАЯ ПАНЕЛЬПанель управления и бортовые
приборы...........................96
Многофункциональный
информационный дисплей..........96
Контрольные и сигнальные
лампы............................105
УПРАВЛЕНИЕ ОБОГРЕВОМ/
КЛИМАТ-КОНТРОЛЬ
Панель управления...............63
, ...................................66
Обогрев/Ручное
кондиционирование воздух.........63
Автоматическая система
климат-контроля...................66
ПЕРЕКЛЮЧАТЕЛЬ РЕЖ ИМОВ
РАБОТЫ ПРИВОДА
Функционирование.............178
ПЕРЕД НИЕ ПОДУШК И
БЕЗОПАСНОСТИ
Подушка безопасности
водителя.........................137
ПЕРЕД НЯЯ ПОДУШКА
БЕЗОПАСНОСТИ ПАССАЖ ИРА . 137
ПЕРЧАТОЧНЫЙ ЯЩ ИКПерчаточный ящик..............88
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧРучная коробка переключения
передач...........................170
Автоматическая коробка
передач...........................172
РУЛЕВОЕ КОЛЕСОРегулировка.....................41Замок рулевого механизма.......41
3
11
Page 14 of 336

ЗНАКОМСТВО С АВТОМОБИЛЕМ
Доскональное знание Вашего нового
автомобиля начинается именно отсюда.
В этом руководстве просто и доступно
объясняется конструкция автомобиля и
порядок его использования.
Именно поэтому рекомендуется читать
руководство, удобно разместившись в
салоне автомобиля, чтобы сразу увидеть
и проверить написанное
самостоятельно.КЛЮЧИ...................13
ЗАМОК ЗАЖ ИГАНИЯ..........26
ДВЕРИ....................29
СИДЕНЬЯ..................36
ПОД ГОЛОВНИК И............39
РУЛЕВОЕ КОЛЕСО............41
ЗЕРКАЛА ЗАД НЕГО ВИДА.......44
ВНЕШНИЕ СВЕТОВЫЕ ПРИБОРЫ . .48
ФОНАРИ ВНУТРЕННЕГО
ОСВЕЩ ЕНИЯ...............54
ПЕРЕКЛЮЧАТЕЛЬ
СТЕКЛООЧИСТИТЕЛЯ И
СТЕКЛООМЫВАТЕЛЯ..........56
СИСТЕМА ВОЗДУШНОГО
КОНД ИЦ ИОНИРОВАНИЯ......60
ОКНО....................76
КАТАЛИТИЧЕСК ИЙ
НЕЙТРАЛИЗАТОР ОТРАБОТАВШИХ
ГАЗОВ....................78
Д ИЗЕЛЬНЫЙ САЖ ЕВЫЙ ФИЛЬТР
(ДСФ)....................79
МОТОРНЫЙОТСЕК...........80
ГРУЗОВОЙ ОТСЕК............81
БУКСИРОВКА ПРИЦ ЕПА.......82
ОТД ЕЛКА САЛОНА...........84
ВЫБОР ТОПЛИВА............91
НАПОЛНЕНИЕ ТОПЛИВНОГО
БАКА.....................92
ВХОД И ВЫХОД ИЗ
АВТОМОБИЛЯ..............94
12
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 15 of 336

КЛЮЧИ
1. Эталонный ключ 2. Ключ
дистанционного отпирания
центрального замка 3. Панель
управления системы дистанционного
открывания замков 4. Ключ для
применения в аварийных ситуация
1)
ПРИМЕЧАНИЯ Этот ключ
представляет собой прецизионный
электронный компонент со встроенным
передатчиком радиосигналов.
Соблюдайте следующие меры
предосторожности, чтобы
предотвратить возникновение
неисправностей.
Не оставляйте ключ под прямыми
солнечными лучами, например, на
приборной панели.
Запрещено разбирать и
модернизировать ключ.
Не сгибайте ключ и не подвергайте
сильным ударам.
Не подвергайте воздействию воды.
Храните ключи вдали от
намагниченных связок с ключами.
Держите вдали от аудиосистем,
персональных компьютеров,
телевизоров и другого оборудования,
генерирующего магнитное поле.
Держите вдали от оборудования,
излучающего сильные
электромагнитные волны, например,
сотовые телефоны, беспроводное
оборудование и высокочастотное
оборудование (включая медицинское
оборудование).
Запрещено использовать для очистки
ультразвуковые очистители или
аналогичное оборудование.
Запрещено держать ключ в среде с
высокой температурой и высокой
влажностью.
ПРИМЕЧАНИЯ Двигатель не
запускается, если идентификатор,
зарегистрированный в иммобилайзере и
идентификатор ключа не совпадают.
Дополнительная информация по
использованию ключа находится в
разделе "Электронный иммобилайзер".
БИРКА С НОМЕРОМ КЛЮЧА
Номер ключа отпечатан на бирке, как
показано на рисунке. Запишите номер
ключа и храните ключ и его номер в
разных местах, чтобы можно было
заказать ключ у дилера Fiat в случае
утери оригинальных ключей.
ЭЛЕКТРОННЫЙ
ИММОБИЛАЙЗЕР
(при наличии)
2)
Электронный иммобилайзер
переназначен для значительного
снижения опасности угона автомобиля.
Целью этой системы является
4AH3101213
5AA0109480
13

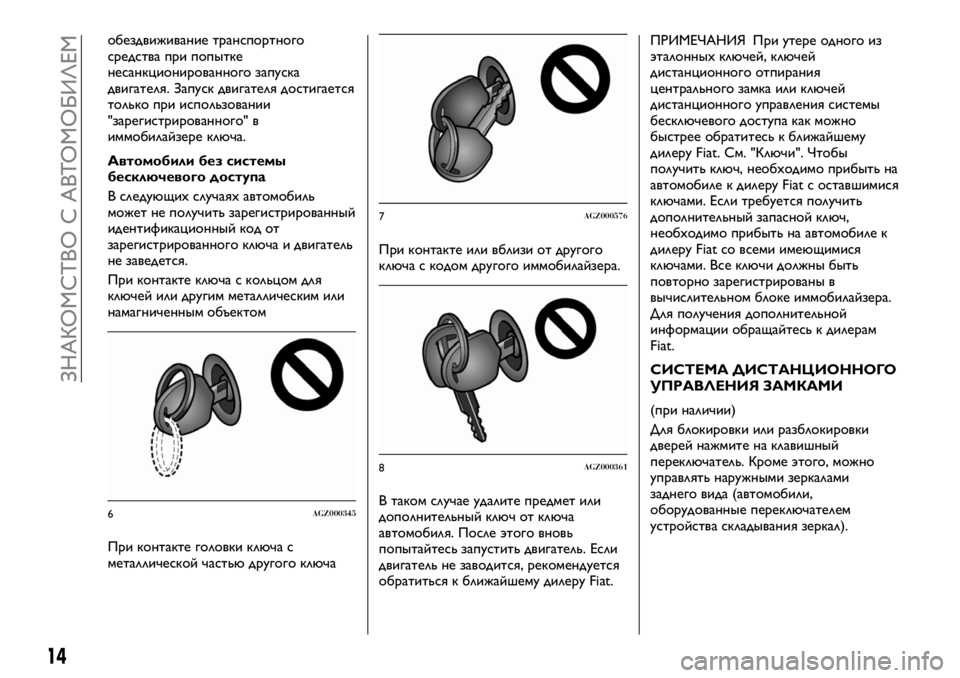

Page 16 of 336

обездвиживание транспортного
средства при попытке
несанкционированного запуска
двигателя. Запуск двигателя достигается
только при использовании
"зарегистрированного" в
иммобилайзере ключа.
Автомобили без системы
бесключевого доступа
В следующих случаях автомобиль
может не получить зарегистрированный
идентификационный код от
зарегистрированного ключа и двигатель
не заведется.
При контакте ключа с кольцом для
ключей или другим металлическим или
намагниченным объектом
При контакте головки ключа с
металлической частью другого ключаПри контакте или вблизи от другого
ключа с кодом другого иммобилайзера.
В таком случае удалите предмет или
дополнительный ключ от ключа
автомобиля. После этого вновь
попытайтесь запустить двигатель. Если
двигатель не заводится, рекомендуется
обратиться к ближайшему дилеру Fiat.ПРИМЕЧАНИЯ При утере одного из
эталонных ключей, ключей
дистанционного отпирания
центрального замка или ключей
дистанционного управления системы
бесключевого доступа как можно
быстрее обратитесь к ближайшему
дилеру Fiat. См. "Ключи". Чтобы
получить ключ, необходимо прибыть на
автомобиле к дилеру Fiat с оставшимися
ключами. Если требуется получить
дополнительный запасной ключ,
необходимо прибыть на автомобиле к
дилеру Fiat со всеми имеющимися
ключами. Все ключи должны быть
повторно зарегистрированы в
вычислительном блоке иммобилайзера.
Для получения дополнительной
информации обращайтесь к дилерам
Fiat.
СИСТЕМА ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ ЗАМКАМИ
(при наличии)
Для блокировки или разблокировки
дверей нажмите на клавишный
переключатель. Кроме этого, можно
управлять наружными зеркалами
заднего вида (автомобили,
оборудованные переключателем
устройства складывания зеркал).
6AGZ000345
7AGZ000576
8AGZ000361
14
ЗНАКОМСТВО С АВТОМОБИЛЕМ
