2017 FIAT FIORINO Manual de Empleo y Cuidado (in Spanish)

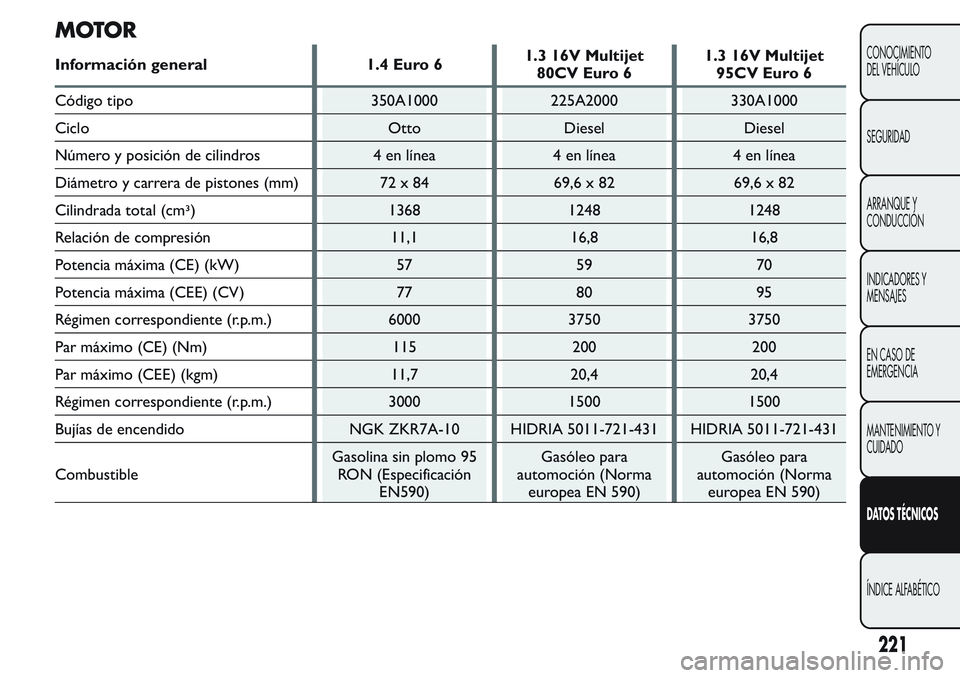

MOTOR
Información general 1.4 Euro 61.3 16V Multijet
80CV Euro 61.3 16V Multijet
95CV Euro 6
Código tipo 350A1000 225A2000 330A1000
Ciclo Otto Diesel Diesel
Número y posición de cilindros 4 en línea 4 en línea 4 en línea
Diámetro y carrera de pistones (mm) 72 x 84 69,6 x 82 69,6 x 82
Cilindrada total (cm3) 1368 1248 1248
Relación de compresión 11,1 16,8 16,8
Potencia máxima (CE) (kW) 57 59 70
Potencia máxima (CEE) (CV) 77 80 95
Régimen correspondiente (r.p.m.) 6000 3750 3750
Par máximo (CE) (Nm) 115 200 200
Par máximo (CEE) (kgm) 11,7 20,4 20,4
Régimen correspondiente (r.p.m.) 3000 1500 1500
Bujías de encendido NGK ZKR7A-10 HIDRIA 5011-721-431 HIDRIA 5011-721-431
CombustibleGasolina sin plomo 95
RON (Especificación
EN590)Gasóleo para
automoción (Norma
europea EN 590)Gasóleo para
automoción (Norma
europea EN 590)
221
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

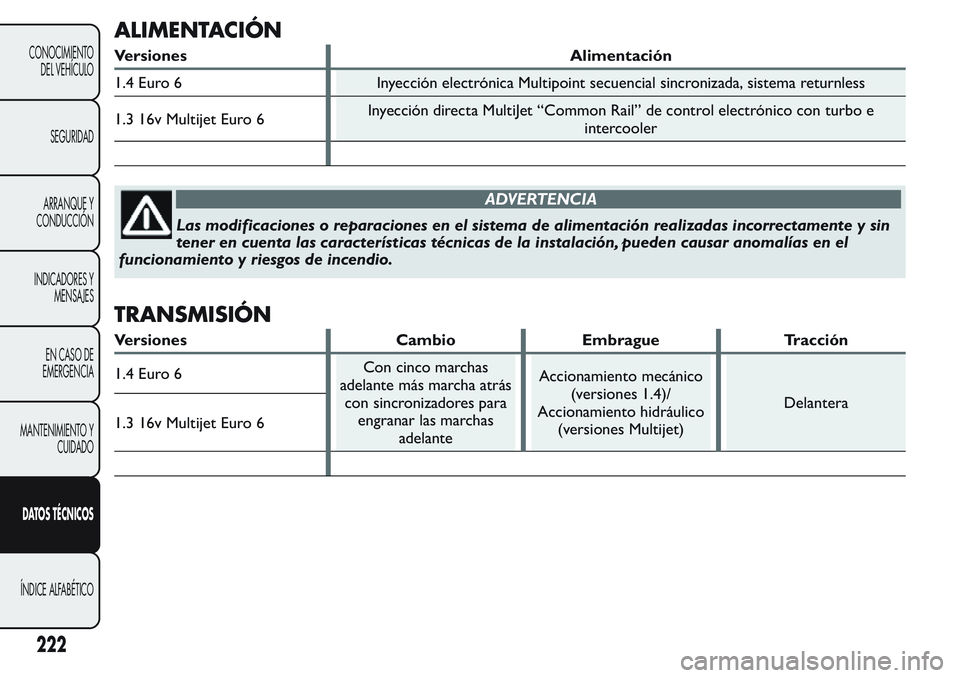

ALIMENTACIÓN
Versiones Alimentación
1.4 Euro 6 Inyección electrónica Multipoint secuencial sincronizada, sistema returnless
1.3 16v Multijet Euro 6Inyección directa MultiJet “Common Rail” de control electrónico con turbo e
intercooler
ADVERTENCIA
Las modificaciones o reparaciones en el sistema de alimentación realizadas incorrectamente y sin
tener en cuenta las características técnicas de la instalación, pueden causar anomalías en el
funcionamiento y riesgos de incendio.
TRANSMISIÓN
Versiones Cambio Embrague Tracción
1.4 Euro 6Con cinco marchas
adelante más marcha atrás
con sincronizadores para
engranar las marchas
adelanteAccionamiento mecánico
(versiones 1.4)/
Accionamiento hidráulico
(versiones Multijet)Delantera
1.3 16v Multijet Euro 6
222
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

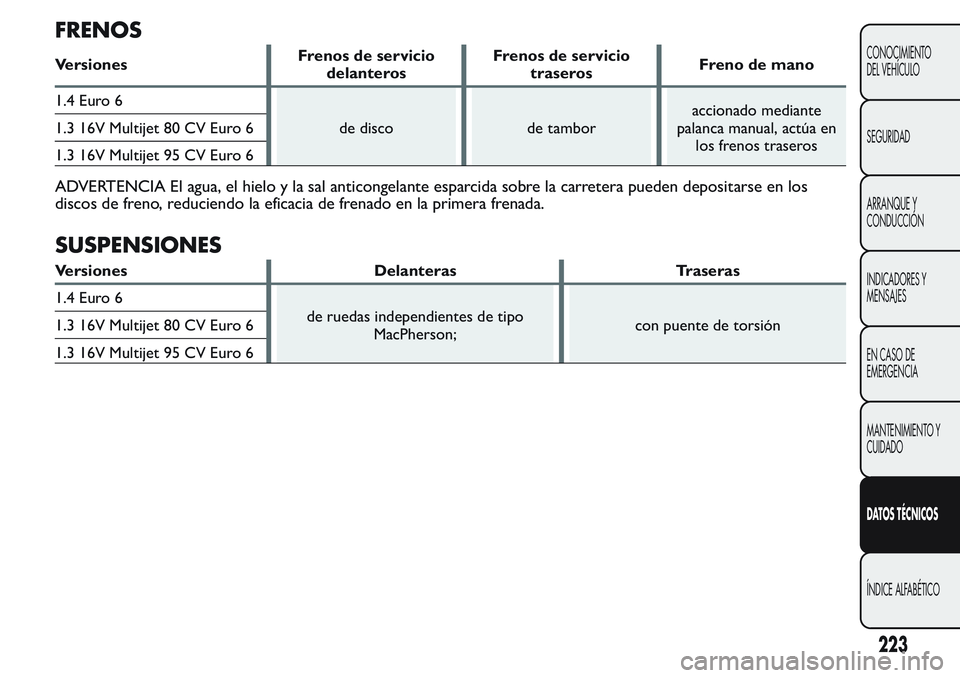

FRENOS
VersionesFrenos de servicio
delanterosFrenos de servicio
traserosFreno de mano
1.4 Euro 6
de disco de tamboraccionado mediante
palanca manual, actúa en
los frenos traseros 1.3 16V Multijet 80 CV Euro 6
1.3 16V Multijet 95 CV Euro 6
ADVERTENCIA El agua, el hielo y la sal anticongelante esparcida sobre la carretera pueden depositarse en los
discos de freno, reduciendo la eficacia de frenado en la primera frenada.
SUSPENSIONES
Versiones Delanteras Traseras
1.4 Euro 6
de ruedas independientes de tipo
MacPherson;con puente de torsión 1.3 16V Multijet 80 CV Euro 6
1.3 16V Multijet 95 CV Euro 6
223
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

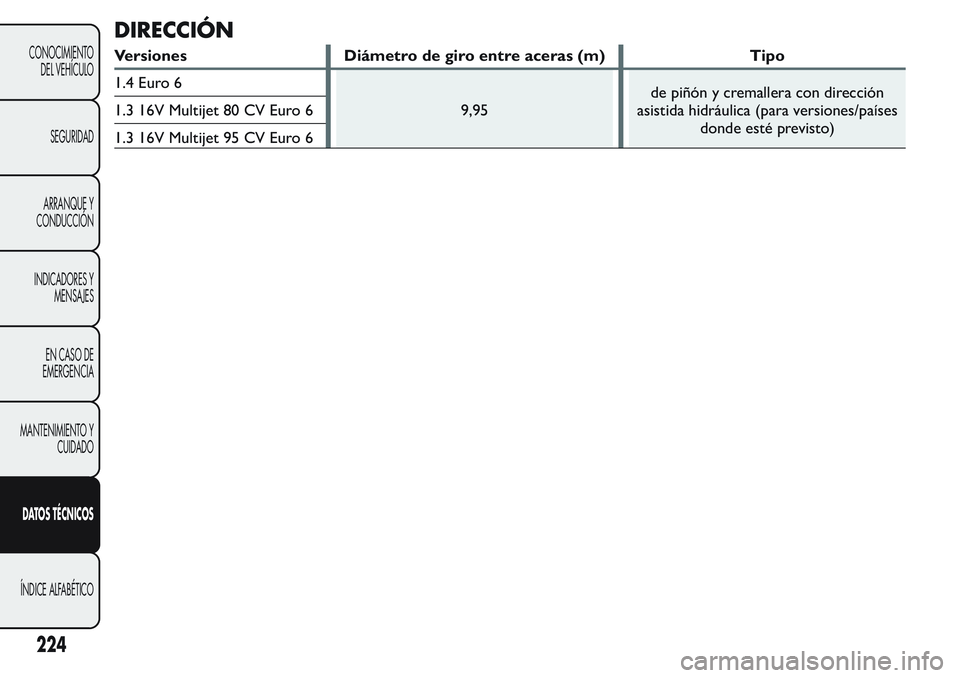

DIRECCIÓN
Versiones Diámetro de giro entre aceras (m) Tipo
1.4 Euro 6
9,95de piñón y cremallera con dirección
asistida hidráulica (para versiones/países
donde esté previsto) 1.3 16V Multijet 80 CV Euro 6
1.3 16V Multijet 95 CV Euro 6
224
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

RUEDAS
LLANTAS Y NEUMÁTICOS
Llantas de acero estampado o bien de aleación.
Neumáticos Tubeless de carcasa radial. En el permiso
de circulación figuran todos los neumáticos
homologados.
ADVERTENCIA En caso de discrepancias entre el
"Manual de Empleo y Cuidado" y el Permiso de
Circulación, tener en cuenta sólo lo que indique este
último.
Para la seguridad de marcha, es indispensable que el
vehículo esté equipado con neumáticos de la misma
marca y del mismo tipo en todas las ruedas.
ADVERTENCIA Con neumáticos Tubeless no utilizar
cámaras de aire.
RUEDA DE RECAMBIO
Llanta de acero estampado. Neumático Tubeless.
ALINEACIÓN DE LAS RUEDAS
Convergencia de las ruedas delanteras medida entre las
llantas: -1±1mm.
Los valores se refieren al vehículo en condiciones de
marcha.LECTURA CORRECTA DEL NEUMÁTICO
Ejemplo: 175/70 R 14 91T(ver fig. 204)
175Anchura nominal (S, distancia en mm entre los
flancos)
70Relación altura/anchura (H/S) en porcentaje
RNeumático radial
14Diámetro de la llanta en pulgadas (Ø)
91Índice de carga (capacidad)
TÍndice de velocidad máxima
Índice de velocidad máxima
Qhasta 160 km/h
Rhasta 170 km/h
Shasta 180 km/h
Thasta 190 km/h
Uhasta 200 km/h
fig. 204F0T0014
225
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

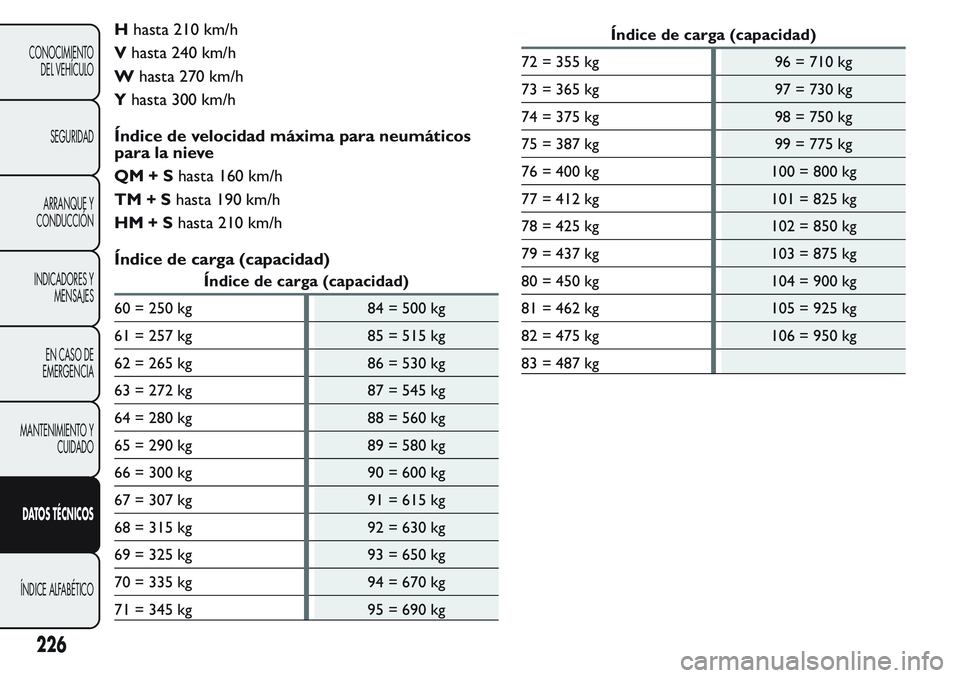

Hhasta 210 km/h
Vhasta 240 km/h
Whasta 270 km/h
Yhasta 300 km/h
Índice de velocidad máxima para neumáticos
para la nieve
QM+Shasta 160 km/h
TM+Shasta 190 km/h
HM+Shasta 210 km/h
Índice de carga (capacidad)
Índice de carga (capacidad)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
Índice de carga (capacidad)
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kg
226
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

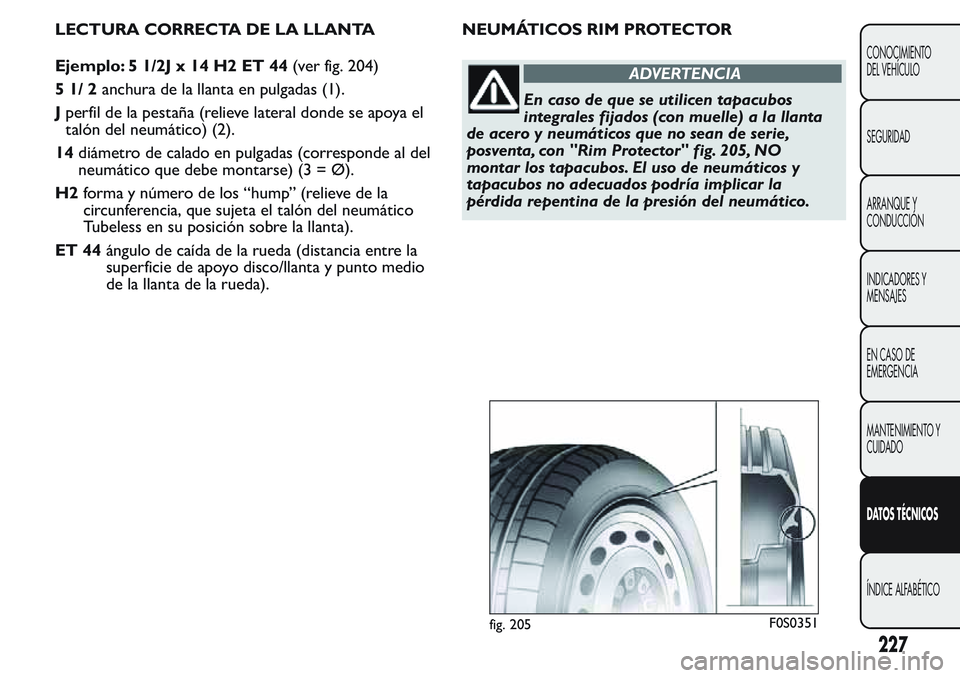

LECTURA CORRECTA DE LA LLANTA
Ejemplo: 5 1/2J x 14 H2 ET 44(ver fig. 204)
51/2anchura de la llanta en pulgadas (1).
Jperfil de la pestaña (relieve lateral donde se apoya el
talón del neumático) (2).
14diámetro de calado en pulgadas (corresponde al del
neumático que debe montarse) (3 = Ø).
H2forma y número de los “hump” (relieve de la
circunferencia, que sujeta el talón del neumático
Tubeless en su posición sobre la llanta).
ET 44ángulo de caída de la rueda (distancia entre la
superficie de apoyo disco/llanta y punto medio
de la llanta de la rueda).NEUMÁTICOS RIM PROTECTOR
ADVERTENCIA
En caso de que se utilicen tapacubos
integrales fijados (con muelle) a la llanta
de acero y neumáticos que no sean de serie,
posventa, con "Rim Protector" fig. 205, NO
montar los tapacubos. El uso de neumáticos y
tapacubos no adecuados podría implicar la
pérdida repentina de la presión del neumático.
fig. 205F0S0351
227
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

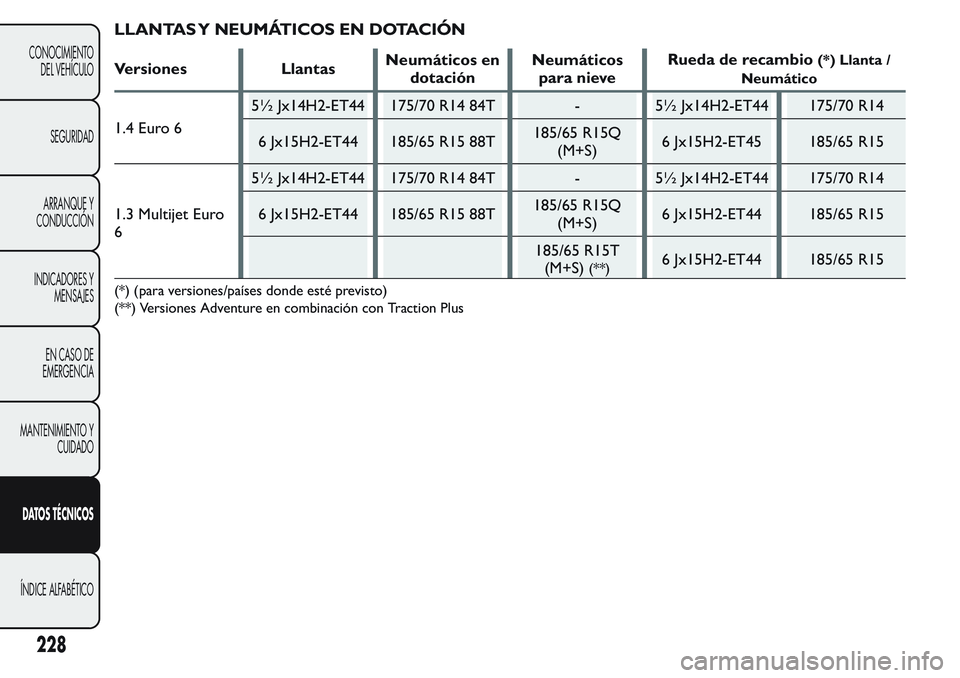

LLANTAS Y NEUMÁTICOS EN DOTACIÓN
Versiones LlantasNeumáticos en
dotaciónNeumáticos
para nieveRueda de recambio(*) Llanta /
Neumático
1.4 Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET45 185/65 R15
1.3 Multijet Euro
65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET44 185/65 R15
185/65 R15T
(M+S)
(**)6 Jx15H2-ET44 185/65 R15
(*) (para versiones/países donde esté previsto)
(**) Versiones Adventure en combinación con Traction Plus
228
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
