2017 FIAT FIORINO Manual de Empleo y Cuidado (in Spanish)

ESPEJOS RETROVISORES
ESPEJO RETROVISOR INTERIOR
(para versiones/países donde esté previsto)
Está equipado con un dispositivo para la prevención de
accidentes que lo desengancha en caso de contacto
violento con el pasajero.
Accionando la palanca A fig. 39 se puede regular el
espejo en dos posiciones distintas: normal y
antideslumbrante.
ESPEJOS EXTERIORES
Plegado manual del espejo
Cuando sea necesario (por ejemplo cuando el tamaño
del espejo cree dificultades en un paso angosto) se
pueden plegar los espejos desplazándolos desde la
posición A fig. 40 a la posición B.
ADVERTENCIA
Durante la marcha, los espejos siempre
deben estar en posición A fig. 40.
ADVERTENCIA
Los espejos retrovisores exteriores, al ser
curvos, alteran ligeramente la precepción
de la distancia.
Regulación manual
Desde el interior del vehículo actuar en el dispositivo A
fig. 41.
fig. 39F0T0027fig. 40F0T0042
45
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

Regulación eléctrica
(para versiones/países donde esté previsto)
La regulación de los espejos exteriores se puede
realizar únicamente con la llave de contacto en posición
MAR.Realizar las operaciones siguientes:
seleccionar con la desviador A fig. 42 el espejo
deseado (derecho o izquierdo);
llevando el desviadorAalaposición B, e
interviniendo en éste, se orienta el espejo retrovisor
exterior izquierdo;
llevando el desviadorAalaposición D, e
interviniendo en éste, se orienta el espejo retrovisor
exterior derecho;
Una vez finalizada la regulación, volver a colocar el
desviador A en la posición intermedia de bloqueo C.
fig. 41F0T0194
fig. 42F0T0041
46
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

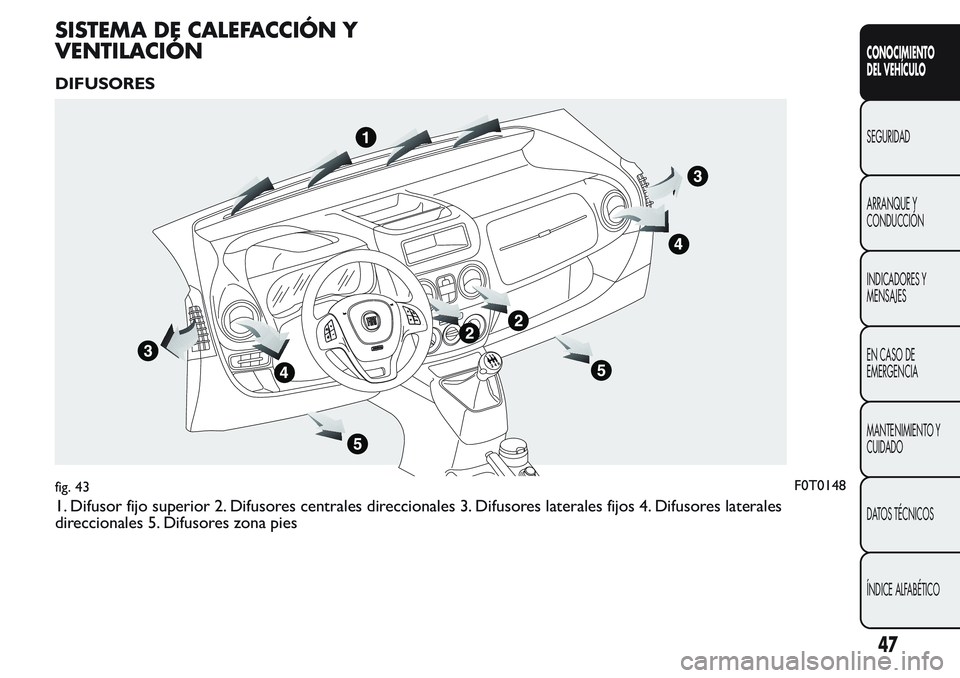

SISTEMA DE CALEFACCIÓN Y
VENTILACIÓN
DIFUSORES
1. Difusor fijo superior 2. Difusores centrales direccionales 3. Difusores laterales fijos 4. Difusores laterales
direccionales 5. Difusores zona pies
fig. 43F0T0148
47
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

DIFUSORES CENTRALES Y LATERALES
A Difusor lateral orientable fig. 44
B Difusor fijo para ventanillas laterales fig. 44
C Difusores centrales orientables fig. 45Para utilizar los difusoresCyA,accionar el dispositivo
correspondiente para orientarlos en la posición
deseada.
fig. 44F0T0031
fig. 45F0T0030
48
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

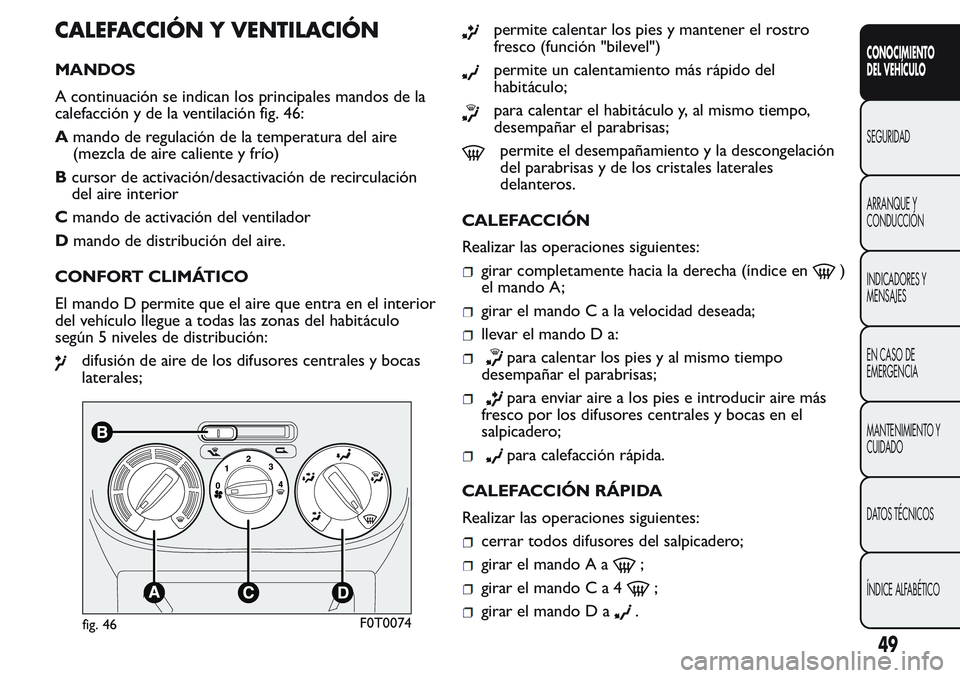

CALEFACCIÓN Y VENTILACIÓN
MANDOS
A continuación se indican los principales mandos de la
calefacción y de la ventilación fig. 46:
Amando de regulación de la temperatura del aire
(mezcla de aire caliente y frío)
Bcursor de activación/desactivación de recirculación
del aire interior
Cmando de activación del ventilador
Dmando de distribución del aire.
CONFORT CLIMÁTICO
El mando D permite que el aire que entra en el interior
del vehículo llegue a todas las zonas del habitáculo
según 5 niveles de distribución:
difusión de aire de los difusores centrales y bocas
laterales;
permite calentar los pies y mantener el rostro
fresco (función "bilevel")
permite un calentamiento más rápido del
habitáculo;
para calentar el habitáculo y, al mismo tiempo,
desempañar el parabrisas;
permite el desempañamiento y la descongelación
del parabrisas y de los cristales laterales
delanteros.
CALEFACCIÓN
Realizar las operaciones siguientes:
girar completamente hacia la derecha (índice en)
el mando A;
girar el mandoCalavelocidad deseada;
llevar el mando D a:
para calentar los pies y al mismo tiempo
desempañar el parabrisas;
para enviar aire a los pies e introducir aire más
fresco por los difusores centrales y bocas en el
salpicadero;
para calefacción rápida.
CALEFACCIÓN RÁPIDA
Realizar las operaciones siguientes:
cerrar todos difusores del salpicadero;
girar el mando A a;
girar el mandoCa4;
girar el mando D a.fig. 46F0T0074
49
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

DESEMPAÑAMIENTO/ANTIVAHO RÁPIDO
DEL PARABRISAS Y DE LAS VENTANILLAS
LATERALES DELANTERAS (función
MAX-DEF)
Realizar las operaciones siguientes:
girar el mando A a;
girar el mandoCa4;
girar el mando D a;
colocar el cursor B en.
Una vez desempañados/sin vaho mueva los mandos de
uso habitual para recuperar las condiciones de confort
deseadas.
Antiempañamiento de los cristales
En caso de mucha humedad exterior y/o de lluvia y/o
de fuertes diferencias de temperatura entre el interior y
el exterior del habitáculo, se recomienda efectuar la
siguiente maniobra para evitar el empañamiento de los
cristales:
colocar el cursor B en;
girar el mando A a;
girar el mandoCa2;
girar el mando D acon posibilidad de paso a la
posición
en el caso de que no se note el
empañamiento de los cristales.AJUSTE DE LA VELOCIDAD DEL
VENTILADOR
Para obtener una buena ventilación del habitáculo,
realizar las siguientes operaciones:
abrir completamente los difusores de aire centrales y
las bocas laterales;
girar el mando A al sector azul;
colocar el cursor B en;
girar el mandoCalavelocidad deseada;
girar el mando D a;
ACTIVACIÓN DE LA RECIRCULACIÓN DEL
AIRE INTERIOR
Colocar el cursor B en posición
.
Se recomienda activar la recirculación de aire interior
en retenciones o al detenerse en túneles para evitar
que entre aire contaminado del exterior.
Evitar el uso prolongado de dicha función,
especialmente si viajan varias personas en el vehículo,
para prevenir la posibilidad de que se empañen los
cristales.
ADVERTENCIA La recirculación de aire permite, según
la modalidad de funcionamiento seleccionada
(“calefacción” o “refrigeración”), alcanzar más
rápidamente las condiciones deseadas. De todas formas,
no es recomendable utilizar la función de recirculación
en días lluviosos o fríos para evitar la posibilidad de
que se empañen las lunas.
50
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

ANTIVAHO/DESEMPAÑAMIENTO DE LA
LUNETA TÉRMICA Y DE LOS ESPEJOS
RETROVISORES EXTERIORES
(para versiones/países donde esté previsto)
Pulsar el botón
fig. 47 para activar esta función. El
LED encendido en el botón indica que se ha activado.
Para desactivar la función, volver a pulsar el botón
.
ADVERTENCIA No pegar adhesivos en la parte interna
de la ventanilla trasera sobre los filamentos de la luneta
térmica para evitar que se dañen.
CALEFACTOR AUXILIAR
(para las versiones/países donde esté previsto)
Este dispositivo permite obtener una calefacción más
rápida del habitáculo en condiciones climáticas muy
frías y con una temperatura del líquido de refrigeración
del motor muy baja.
La calefacción auxiliar se activa automáticamente al
arrancar el motor, girando el mando A hacia el últimosector rojo y accionando el ventilador (mando C) por
lo menos a la primera velocidad.
La calefacción se apaga automáticamente cuando se ha
alcanzado la temperatura de confort.
ADVERTENCIA La calefacción auxiliar no se activa si la
tensión de la batería no es suficiente.
fig. 47F0T0048
51
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

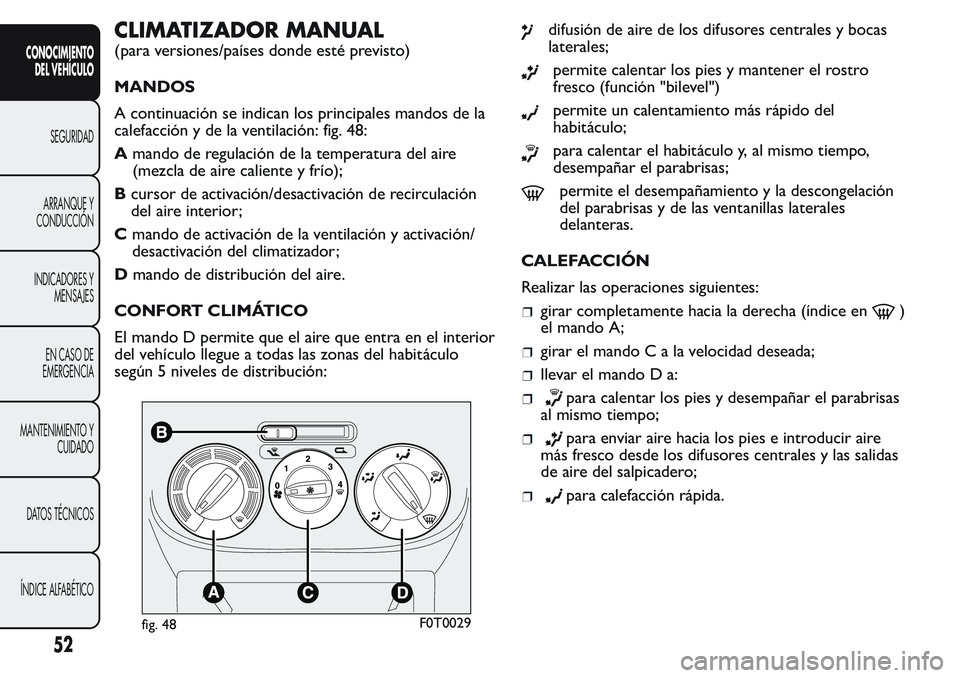

CLIMATIZADOR MANUAL
(para versiones/países donde esté previsto)
MANDOS
A continuación se indican los principales mandos de la
calefacción y de la ventilación: fig. 48:
Amando de regulación de la temperatura del aire
(mezcla de aire caliente y frío);
Bcursor de activación/desactivación de recirculación
del aire interior;
Cmando de activación de la ventilación y activación/
desactivación del climatizador;
Dmando de distribución del aire.
CONFORT CLIMÁTICO
El mando D permite que el aire que entra en el interior
del vehículo llegue a todas las zonas del habitáculo
según 5 niveles de distribución:
difusión de aire de los difusores centrales y bocas
laterales;
permite calentar los pies y mantener el rostro
fresco (función "bilevel")
permite un calentamiento más rápido del
habitáculo;
para calentar el habitáculo y, al mismo tiempo,
desempañar el parabrisas;
permite el desempañamiento y la descongelación
del parabrisas y de las ventanillas laterales
delanteras.
CALEFACCIÓN
Realizar las operaciones siguientes:
girar completamente hacia la derecha (índice en)
el mando A;
girar el mandoCalavelocidad deseada;
llevar el mando D a:
para calentar los pies y desempañar el parabrisas
al mismo tiempo;
para enviar aire hacia los pies e introducir aire
más fresco desde los difusores centrales y las salidas
de aire del salpicadero;
para calefacción rápida.
fig. 48F0T0029
