2017 FIAT FIORINO Manual de Empleo y Cuidado (in Spanish)

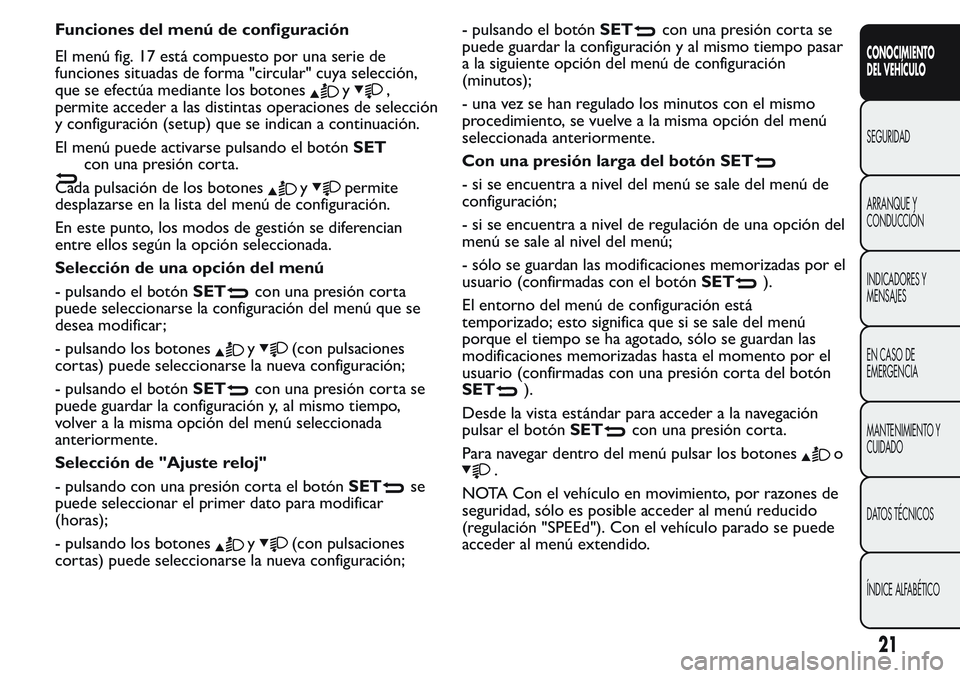

Funciones del menú de configuración
El menú fig. 17 está compuesto por una serie de
funciones situadas de forma "circular" cuya selección,
que se efectúa mediante los botones
y,
permite acceder a las distintas operaciones de selección
y configuración (setup) que se indican a continuación.
El menú puede activarse pulsando el botónSET
con una presión corta.
Cada pulsación de los botones
ypermite
desplazarse en la lista del menú de configuración.
En este punto, los modos de gestión se diferencian
entre ellos según la opción seleccionada.
Selección de una opción del menú
- pulsando el botónSET
con una presión corta
puede seleccionarse la configuración del menú que se
desea modificar;
- pulsando los botones
y(con pulsaciones
cortas) puede seleccionarse la nueva configuración;
- pulsando el botónSET
con una presión corta se
puede guardar la configuración y, al mismo tiempo,
volver a la misma opción del menú seleccionada
anteriormente.
Selección de "Ajuste reloj"
- pulsando con una presión corta el botónSET
se
puede seleccionar el primer dato para modificar
(horas);
- pulsando los botones
y(con pulsaciones
cortas) puede seleccionarse la nueva configuración;- pulsando el botónSET
con una presión corta se
puede guardar la configuración y al mismo tiempo pasar
a la siguiente opción del menú de configuración
(minutos);
- una vez se han regulado los minutos con el mismo
procedimiento, se vuelve a la misma opción del menú
seleccionada anteriormente.
Con una presión larga del botón SET
- si se encuentra a nivel del menú se sale del menú de
configuración;
- si se encuentra a nivel de regulación de una opción del
menú se sale al nivel del menú;
- sólo se guardan las modificaciones memorizadas por el
usuario (confirmadas con el botónSET
).
El entorno del menú de configuración está
temporizado; esto significa que si se sale del menú
porque el tiempo se ha agotado, sólo se guardan las
modificaciones memorizadas hasta el momento por el
usuario (confirmadas con una presión corta del botón
SET
).
Desde la vista estándar para acceder a la navegación
pulsar el botónSET
con una presión corta.
Para navegar dentro del menú pulsar los botones
o
.
NOTA Con el vehículo en movimiento, por razones de
seguridad, sólo es posible acceder al menú reducido
(regulación "SPEEd"). Con el vehículo parado se puede
acceder al menú extendido.
21
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

Regulación de la iluminación interna del
vehículo (ILLU)
Esta función está disponible, con luces de cruce
encendidas, para ajustar la intensidad luminosa del
cuadro de instrumentos, de los botones, de la pantalla
de la autorradio
Para ajustar el brillo:
pulsar el botón SETcon una presión corta, en la
pantalla se muestra el mensaje ILLU;
pulsar el botónypara regular el nivel de
intensidad luminosa;
pulsar el botón SETcon una presión corta para
volver a la vista del menú o pulsarlo con una presión
larga para volver a la vista estándar sin guardar.
Ajuste del límite de velocidad (SPEEd)
Esta función permite configurar el límite de velocidad
(km/h o mph); cuando se supera este límite se avisa
al usuario (ver el capítulo “Testigos y mensajes”).
Para configurar el límite de velocidad deseado, proceder
de la siguiente manera:
- pulsar el botónSET
con una presión corta, la
pantalla muestra el mensaje (SPEEd) y la unidad de
medida configurada anteriormente (km/h) o (mph);
- pulsar el botón
opara para activar (On) o
desactivar (Off ) el límite de velocidad;
- si la función se ha activado (On) pulsar los botones
opara seleccionar el límite de velocidad
deseado y pulsarSET
para confirmar la selección;
NOTA La programación es posible entre 30 y 200
km/h, o entre 20 y 125 mph según la unidad de medidaque haya sido programada anteriormente (ver apartado
"Regulación unidad de medida Unit") que se describe
a continuación. Cada pulsación del botón
/
determina el aumento o la disminución de 5
unidades. Manteniendo pulsado el botón
/,se
pueden aumentar o disminuir los valores rápida y
automáticamente. Cuando se acerque al valor deseado,
completar el ajuste con pulsaciones cortas.
- pulsar el botónSET
con una presión corta para
volver a la vista del menú o pulsarlo con una presión
larga para volver a la vista estándar sin guardar.
Si se desea anular la configuración, proceder del
siguiente modo:
- pulsar el botónSET
con una presión corta, la
pantalla muestra en modo intermitente (On);
- pulsar el botón
, la pantalla muestra la función
(Off ) en modo parpadeante;
- pulsar el botónSET
con una presión corta para
volver a la vista del menú o pulsarlo con una presión
larga para volver a la vista estándar sin guardar.
Ajuste del reloj (Hour)
Esta función permite ajustar el reloj.
Para ello, realizar las siguientes operaciones:
- pulsar el botónSET
con una presión corta; la
pantalla muestra en modo intermitente las "horas";
- pulsar el botón
opara regular;
- pulsar el botónSET
con una presión corta, la
pantalla muestra en modo intermitente los "minutos";
- pulsar el botón
opara regular;
22
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

- pulsar el botónSETcon una presión corta para
volver a la vista del menú o pulsarlo con una presión
larga para volver a la vista estándar sin guardar.

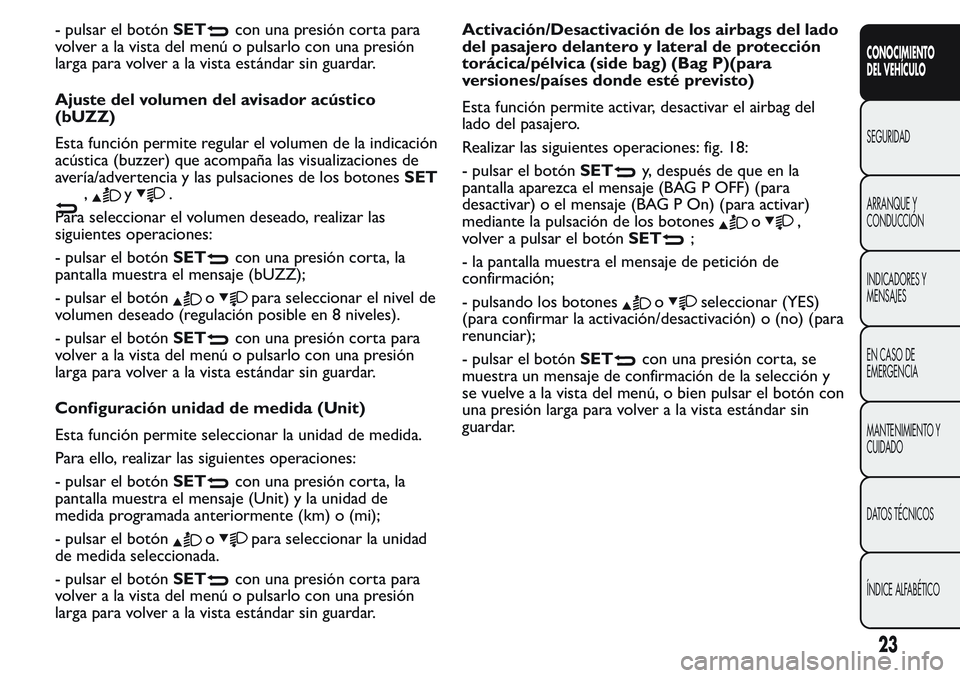

Ajuste del volumen del avisador acústico
(bUZZ)
Esta función permite regular el volumen de la indicación
acústica (buzzer) que acompaña las visualizaciones de
avería/advertencia y las pulsaciones de los botonesSET
,y.
Para seleccionar el volumen deseado, realizar las
siguientes operaciones:
- pulsar el botónSET
con una presión corta, la
pantalla muestra el mensaje (bUZZ);
- pulsar el botón
opara seleccionar el nivel de
volumen deseado (regulación posible en 8 niveles).
- pulsar el botónSET
con una presión corta para
volver a la vista del menú o pulsarlo con una presión
larga para volver a la vista estándar sin guardar.
Configuración unidad de medida (Unit)
Esta función permite seleccionar la unidad de medida.
Para ello, realizar las siguientes operaciones:
- pulsar el botónSET
con una presión corta, la
pantalla muestra el mensaje (Unit) y la unidad de
medida programada anteriormente (km) o (mi);
- pulsar el botón
opara seleccionar la unidad
de medida seleccionada.
- pulsar el botónSET
con una presión corta para
volver a la vista del menú o pulsarlo con una presión
larga para volver a la vista estándar sin guardar.Activación/Desactivación de los airbags del lado
del pasajero delantero y lateral de protección
torácica/pélvica (side bag) (Bag P)(para
versiones/países donde esté previsto)
Esta función permite activar, desactivar el airbag del
lado del pasajero.
Realizar las siguientes operaciones: fig. 18:
- pulsar el botónSET
y, después de que en la
pantalla aparezca el mensaje (BAG P OFF) (para
desactivar) o el mensaje (BAG P On) (para activar)
mediante la pulsación de los botones
o,
volver a pulsar el botónSET
;
- la pantalla muestra el mensaje de petición de
confirmación;
- pulsando los botones
oseleccionar (YES)
(para confirmar la activación/desactivación) o (no) (para
renunciar);
- pulsar el botónSET
con una presión corta, se
muestra un mensaje de confirmación de la selección y
se vuelve a la vista del menú, o bien pulsar el botón con
una presión larga para volver a la vista estándar sin
guardar.
23
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

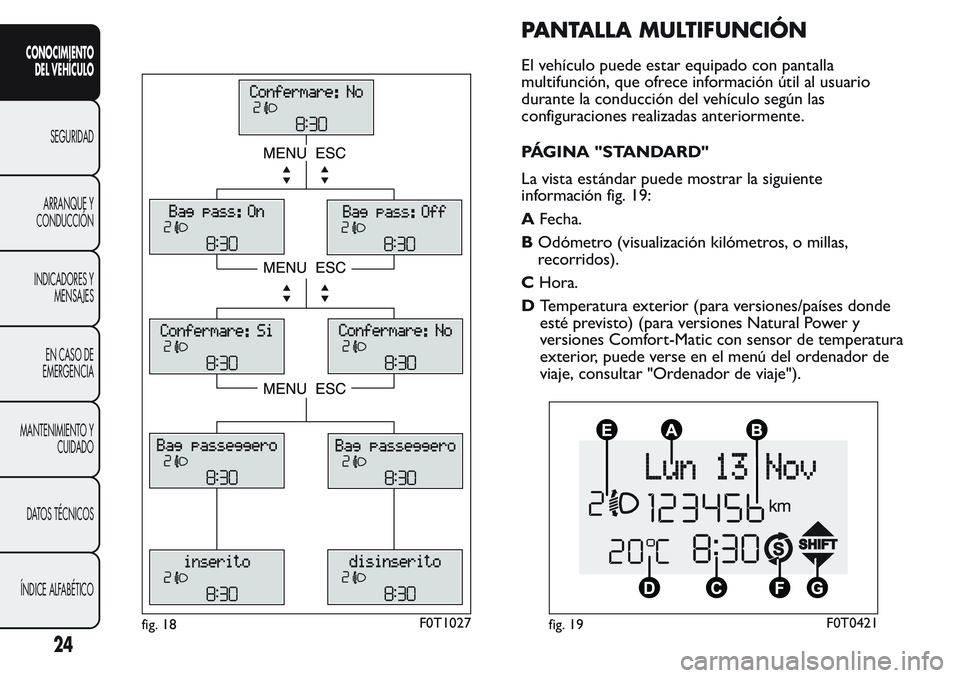

PANTALLA MULTIFUNCIÓN
El vehículo puede estar equipado con pantalla
multifunción, que ofrece información útil al usuario
durante la conducción del vehículo según las
configuraciones realizadas anteriormente.
PÁGINA "STANDARD"
La vista estándar puede mostrar la siguiente
información fig. 19:
AFecha.
BOdómetro (visualización kilómetros, o millas,
recorridos).
CHora.
DTemperatura exterior (para versiones/países donde
esté previsto) (para versiones Natural Power y
versiones Comfort-Matic con sensor de temperatura
exterior, puede verse en el menú del ordenador de
viaje, consultar "Ordenador de viaje").
fig. 18F0T1027fig. 19F0T0421
24
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

EPosición orientación faros (sólo con luces de cruce
encendidas).
FIndicación de la función START&STOP (para
versiones/países donde esté previsto).
GGear Shift Indication (indicación cambio de marcha)
(para versiones/países donde esté previsto).
NotaAl abrir una puerta delantera la pantalla se activa
visualizando durante unos segundos la hora y los
kilómetros, o millas, recorridos.
BOTONES DE MANDO
Para moverse por la pantalla y por las opciones
hacia arriba o para incrementar el valor
visualizado.SET
Presión corta para acceder al menú, pasar a la vista
siguiente o para confirmar la selección deseada.
Presión larga para volver a la vista estándar.
Para moverse por la pantalla y por las opciones
hacia abajo o para reducir el valor visualizado.
NotaLos botones
yactivan distintas
funciones según las siguientes situaciones:
Regulación de la alineación de los faros
- con las luces de cruce encendidas, pulsar los botones
opara la regulación de la orientación de los
faros.
Menú de configuración
- dentro del menú permiten moverse hacia arriba o
hacia abajo;
- durante las operaciones de programación permiten
aumentar o disminuir los valores.
fig. 20F0T050025
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

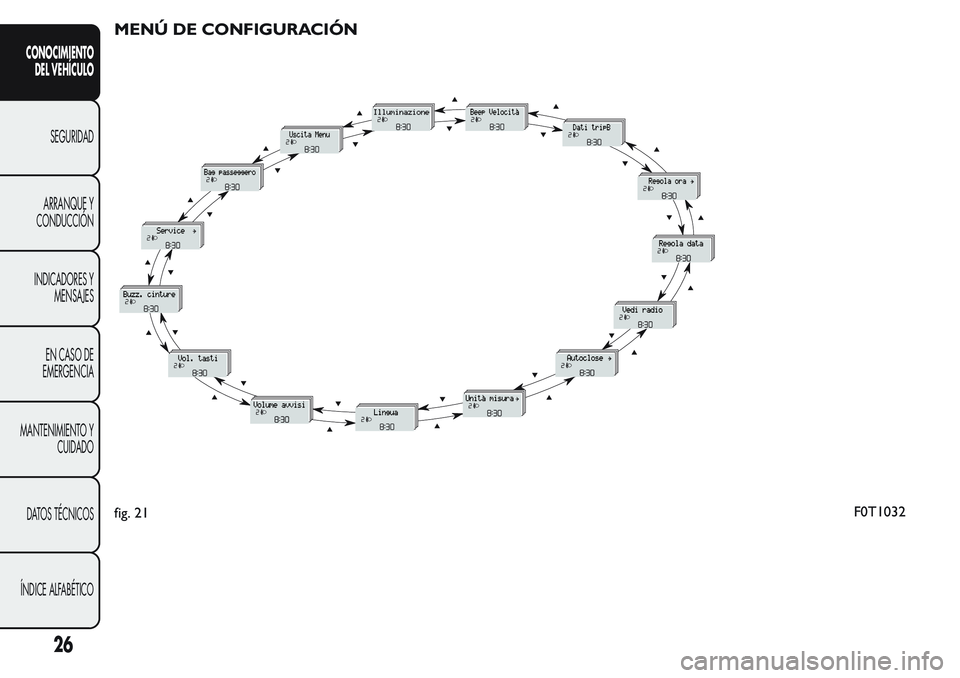

MENÚ DE CONFIGURACIÓN
fig. 21F0T1032
26
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

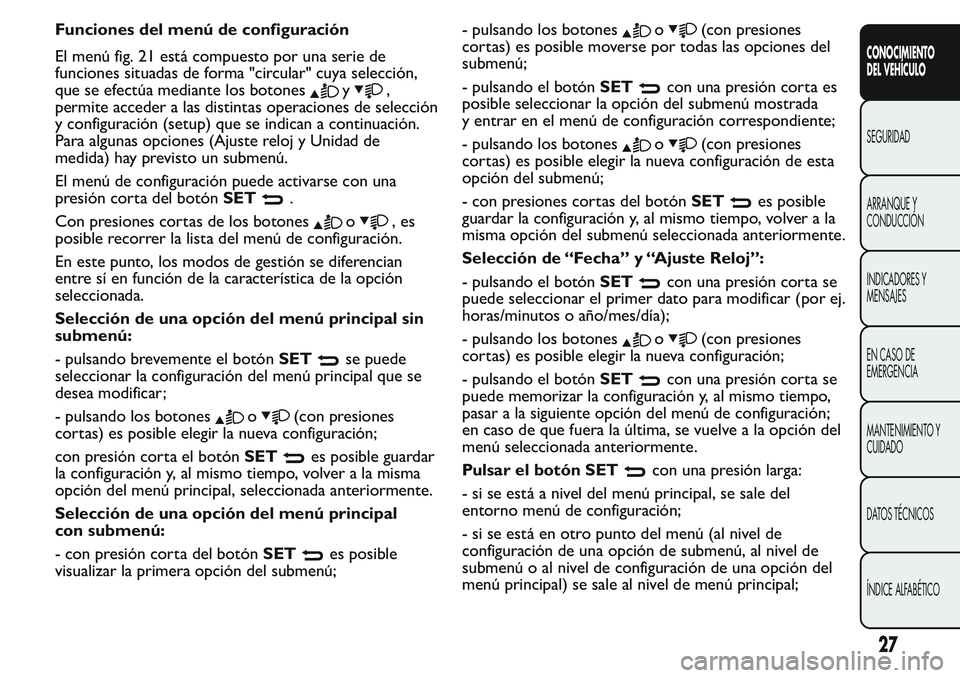

Funciones del menú de configuración
El menú fig. 21 está compuesto por una serie de
funciones situadas de forma "circular" cuya selección,
que se efectúa mediante los botones
y,
permite acceder a las distintas operaciones de selección
y configuración (setup) que se indican a continuación.
Para algunas opciones (Ajuste reloj y Unidad de
medida) hay previsto un submenú.
El menú de configuración puede activarse con una
presión corta del botónSET
.
Con presiones cortas de los botones
o,es
posible recorrer la lista del menú de configuración.
En este punto, los modos de gestión se diferencian
entre sí en función de la característica de la opción
seleccionada.
Selección de una opción del menú principal sin
submenú:
- pulsando brevemente el botónSET
se puede
seleccionar la configuración del menú principal que se
desea modificar;
- pulsando los botones
o(con presiones
cortas) es posible elegir la nueva configuración;
con presión corta el botónSET
es posible guardar
la configuración y, al mismo tiempo, volver a la misma
opción del menú principal, seleccionada anteriormente.
Selección de una opción del menú principal
con submenú:
- con presión corta del botónSET
es posible
visualizar la primera opción del submenú;- pulsando los botones
o(con presiones
cortas) es posible moverse por todas las opciones del
submenú;
- pulsando el botónSET
con una presión corta es
posible seleccionar la opción del submenú mostrada
y entrar en el menú de configuración correspondiente;
- pulsando los botones
o(con presiones
cortas) es posible elegir la nueva configuración de esta
opción del submenú;
- con presiones cortas del botónSET
es posible
guardar la configuración y, al mismo tiempo, volver a la
misma opción del submenú seleccionada anteriormente.
Selección de “Fecha” y “Ajuste Reloj”:
- pulsando el botónSET
con una presión corta se
puede seleccionar el primer dato para modificar (por ej.
horas/minutos o año/mes/día);
- pulsando los botones
o(con presiones
cortas) es posible elegir la nueva configuración;
- pulsando el botónSET
con una presión corta se
puede memorizar la configuración y, al mismo tiempo,
pasar a la siguiente opción del menú de configuración;
en caso de que fuera la última, se vuelve a la opción del
menú seleccionada anteriormente.
Pulsar el botón SET
con una presión larga:
- si se está a nivel del menú principal, se sale del
entorno menú de configuración;
- si se está en otro punto del menú (al nivel de
configuración de una opción de submenú, al nivel de
submenú o al nivel de configuración de una opción del
menú principal) se sale al nivel de menú principal;
27
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

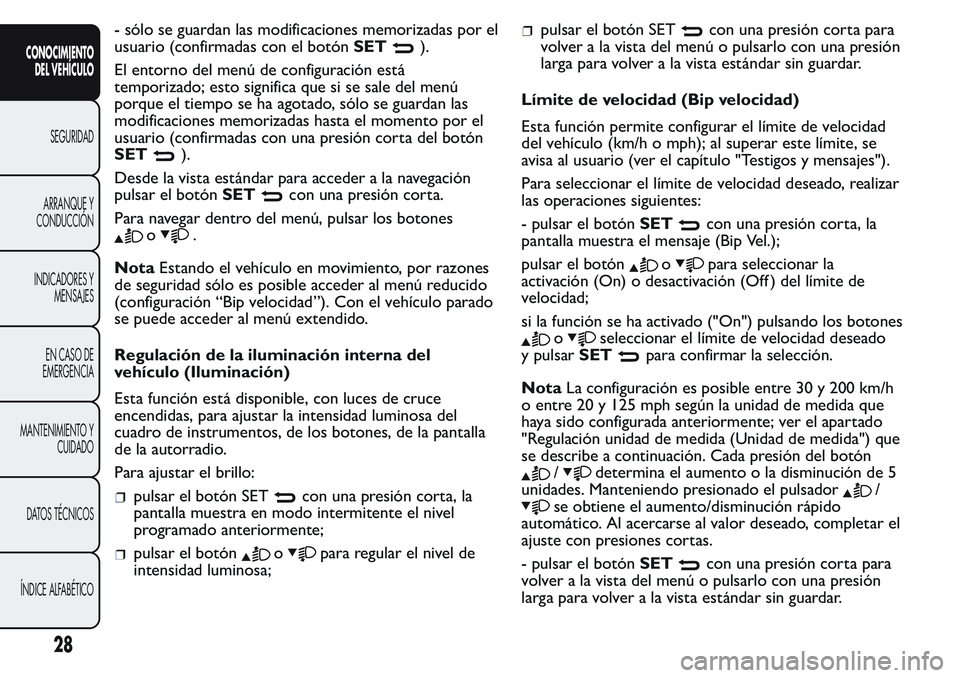

- sólo se guardan las modificaciones memorizadas por el
usuario (confirmadas con el botónSET
).
El entorno del menú de configuración está
temporizado; esto significa que si se sale del menú
porque el tiempo se ha agotado, sólo se guardan las
modificaciones memorizadas hasta el momento por el
usuario (confirmadas con una presión corta del botón
SET
).
Desde la vista estándar para acceder a la navegación
pulsar el botónSET
con una presión corta.
Para navegar dentro del menú, pulsar los botones
o.
NotaEstando el vehículo en movimiento, por razones
de seguridad sólo es posible acceder al menú reducido
(configuración “Bip velocidad”). Con el vehículo parado
se puede acceder al menú extendido.
Regulación de la iluminación interna del
vehículo (Iluminación)
Esta función está disponible, con luces de cruce
encendidas, para ajustar la intensidad luminosa del
cuadro de instrumentos, de los botones, de la pantalla
de la autorradio.
Para ajustar el brillo:
pulsar el botón SETcon una presión corta, la
pantalla muestra en modo intermitente el nivel
programado anteriormente;
pulsar el botónopara regular el nivel de
intensidad luminosa;
pulsar el botón SETcon una presión corta para
volver a la vista del menú o pulsarlo con una presión
larga para volver a la vista estándar sin guardar.
Límite de velocidad (Bip velocidad)
Esta función permite configurar el límite de velocidad
del vehículo (km/h o mph); al superar este límite, se
avisa al usuario (ver el capítulo "Testigos y mensajes").
Para seleccionar el límite de velocidad deseado, realizar
las operaciones siguientes:
- pulsar el botónSET
con una presión corta, la
pantalla muestra el mensaje (Bip Vel.);
pulsar el botón
opara seleccionar la
activación (On) o desactivación (Off ) del límite de
velocidad;
si la función se ha activado ("On") pulsando los botones
oseleccionar el límite de velocidad deseado
y pulsarSET
para confirmar la selección.
NotaLa configuración es posible entre 30 y 200 km/h
o entre 20 y 125 mph según la unidad de medida que
haya sido configurada anteriormente; ver el apartado
"Regulación unidad de medida (Unidad de medida") que
se describe a continuación. Cada presión del botón
/determina el aumento o la disminución de 5
unidades. Manteniendo presionado el pulsador
/
se obtiene el aumento/disminución rápido
automático. Al acercarse al valor deseado, completar el
ajuste con presiones cortas.
- pulsar el botónSET
con una presión corta para
volver a la vista del menú o pulsarlo con una presión
larga para volver a la vista estándar sin guardar.
28
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
