SUSTITUCIÓN DE LA LÁMPARA
EXTERIOR
Para el tipo de lámpara y la potencia respectiva, ver el
apartado “Sustitución de una lámpara”.
GRUPOS ÓPTICOS ANTERIORES

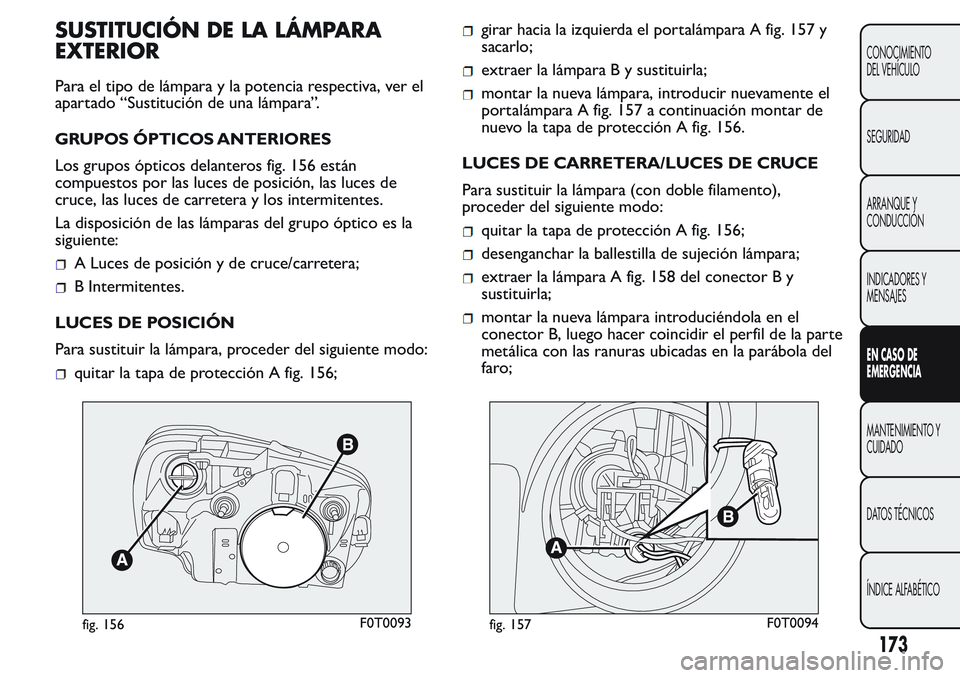

Los grupos ópticos delanteros fig. 156 están
compuestos por las luces de posición, las luces de
cruce, las luces de carretera y los intermitentes.
La disposición de las lámparas del grupo óptico es la
siguiente:
A Luces de posición y de cruce/carretera;
B Intermitentes.
LUCES DE POSICIÓN
Para sustituir la lámpara, proceder del siguiente modo:
quitar la tapa de protección A fig. 156;
girar hacia la izquierda el portalámpara A fig. 157 y
sacarlo;
extraer la lámpara B y sustituirla;
montar la nueva lámpara, introducir nuevamente el
portalámpara A fig. 157 a continuación montar de
nuevo la tapa de protección A fig. 156.
LUCES DE CARRETERA/LUCES DE CRUCE
Para sustituir la lámpara (con doble filamento),
proceder del siguiente modo:
quitar la tapa de protección A fig. 156;
desenganchar la ballestilla de sujeción lámpara;
extraer la lámpara A fig. 158 del conector B y
sustituirla;
montar la nueva lámpara introduciéndola en el
conector B, luego hacer coincidir el perfil de la parte
metálica con las ranuras ubicadas en la parábola del
faro;
fig. 156F0T0093fig. 157F0T0094
173
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 178 of 272

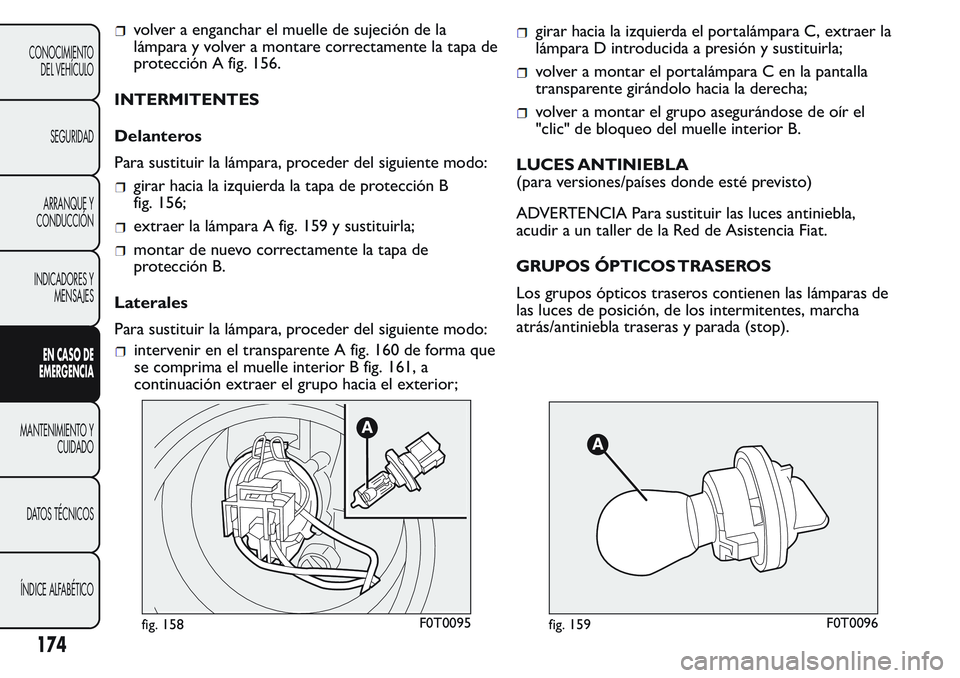

volver a enganchar el muelle de sujeción de la
lámpara y volver a montare correctamente la tapa de
protección A fig. 156.
INTERMITENTES
Delanteros
Para sustituir la lámpara, proceder del siguiente modo:
girar hacia la izquierda la tapa de protección B
fig. 156;
extraer la lámpara A fig. 159 y sustituirla;
montar de nuevo correctamente la tapa de
protección B.
Laterales
Para sustituir la lámpara, proceder del siguiente modo:
intervenir en el transparente A fig. 160 de forma que
se comprima el muelle interior B fig. 161, a
continuación extraer el grupo hacia el exterior;
girar hacia la izquierda el portalámpara C, extraer la
lámpara D introducida a presión y sustituirla;
volver a montar el portalámpara C en la pantalla
transparente girándolo hacia la derecha;
volver a montar el grupo asegurándose de oír el
"clic" de bloqueo del muelle interior B.
LUCES ANTINIEBLA
(para versiones/países donde esté previsto)
ADVERTENCIA Para sustituir las luces antiniebla,
acudir a un taller de la Red de Asistencia Fiat.
GRUPOS ÓPTICOS TRASEROS
Los grupos ópticos traseros contienen las lámparas de
las luces de posición, de los intermitentes, marcha
atrás/antiniebla traseras y parada (stop).
fig. 158F0T0095fig. 159F0T0096
174
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 179 of 272

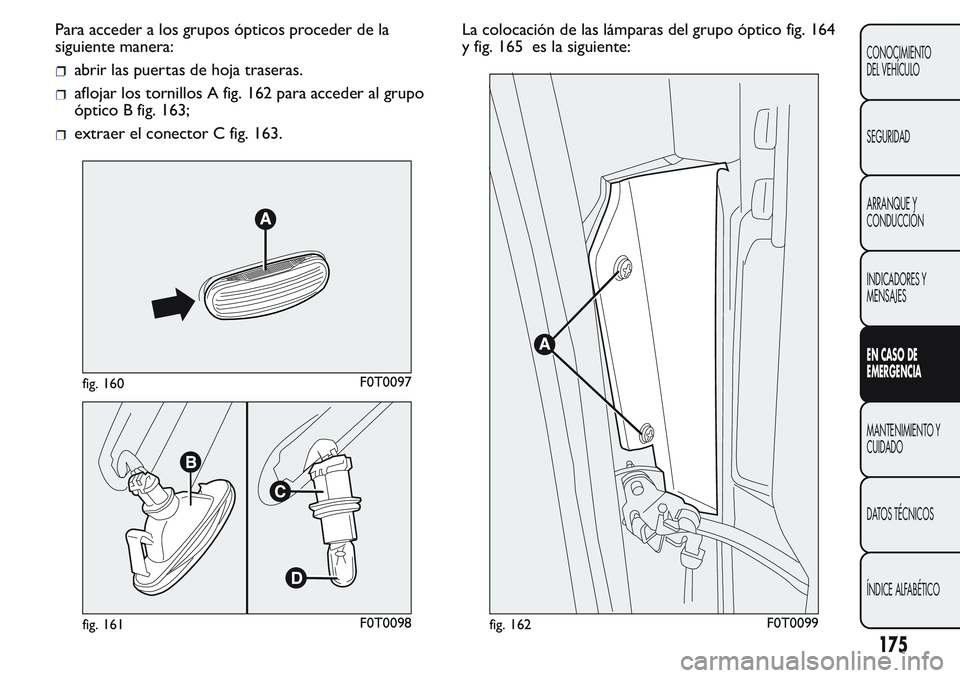

Para acceder a los grupos ópticos proceder de la
siguiente manera:
abrir las puertas de hoja traseras.
aflojar los tornillos A fig. 162 para acceder al grupo
óptico B fig. 163;
extraer el conector C fig. 163.La colocación de las lámparas del grupo óptico fig. 164
y fig. 165 es la siguiente:
fig. 160F0T0097
fig. 161F0T0098fig. 162F0T0099
175
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 180 of 272

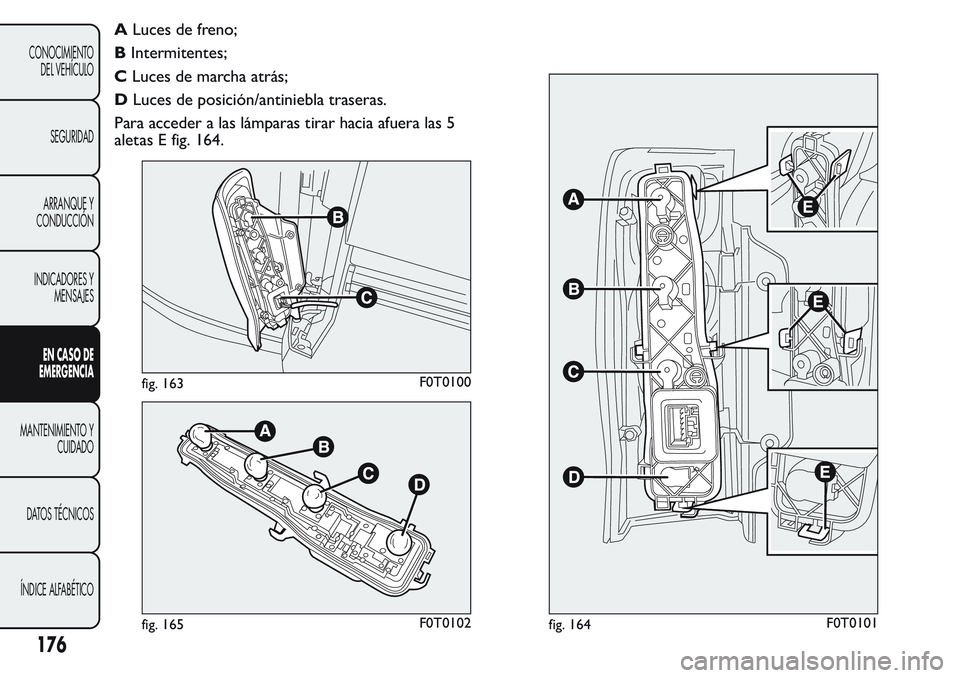

ALuces de freno;
BIntermitentes;
CLuces de marcha atrás;
DLuces de posición/antiniebla traseras.
Para acceder a las lámparas tirar hacia afuera las 5
aletas E fig. 164.
fig. 163F0T0100
fig. 165F0T0102fig. 164F0T0101
176
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 181 of 272
TERCERA LUZ DE FRENO
Versiones con puertas de hoja
Para sustituir las luces de la tercera luz de freno fig. 166
es necesario acudir a la Red de Asistencia Fiat.
LUCES DE LA MATRÍCULA
Para sustituir las lámparas A fig. 167, proceder de la
siguiente manera:
intervenir las lengüetas de retención en los puntos
indicados por las flechas y extraer los portalámparas;
girar el portalámparas B fig. 168 hacia la izquierda, a
continuación extraer la lámpara C.
SUSTITUCIÓN DE LA LÁMPARA
INTERIOR
Para el tipo de lámpara y su potencia, consultar el
apartado “Sustitución de una lámpara”.
fig. 166F0T0103
fig. 167F0T0104
fig. 168F0T0105
177
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 182 of 272

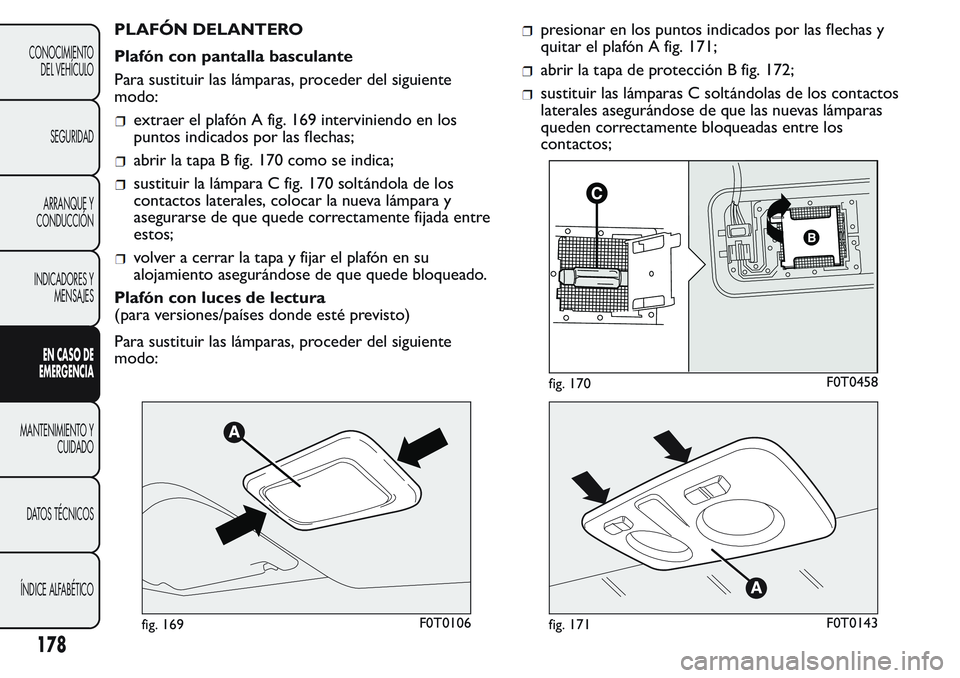

PLAFÓN DELANTERO
Plafón con pantalla basculante
Para sustituir las lámparas, proceder del siguiente
modo:
extraer el plafón A fig. 169 interviniendo en los
puntos indicados por las flechas;
abrir la tapa B fig. 170 como se indica;
sustituir la lámpara C fig. 170 soltándola de los
contactos laterales, colocar la nueva lámpara y
asegurarse de que quede correctamente fijada entre
estos;
volver a cerrar la tapa y fijar el plafón en su
alojamiento asegurándose de que quede bloqueado.
Plafón con luces de lectura
(para versiones/países donde esté previsto)
Para sustituir las lámparas, proceder del siguiente
modo:
presionar en los puntos indicados por las flechas y
quitar el plafón A fig. 171;
abrir la tapa de protección B fig. 172;
sustituir las lámparas C soltándolas de los contactos
laterales asegurándose de que las nuevas lámparas
queden correctamente bloqueadas entre los
contactos;
fig. 169F0T0106
fig. 170F0T0458
fig. 171F0T0143
178
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 183 of 272

volver a cerrar la tapa B fig. 172 y fijar el plafón A
fig. 171 en su alojamiento asegurándose de que
queda bloqueado correctamente.

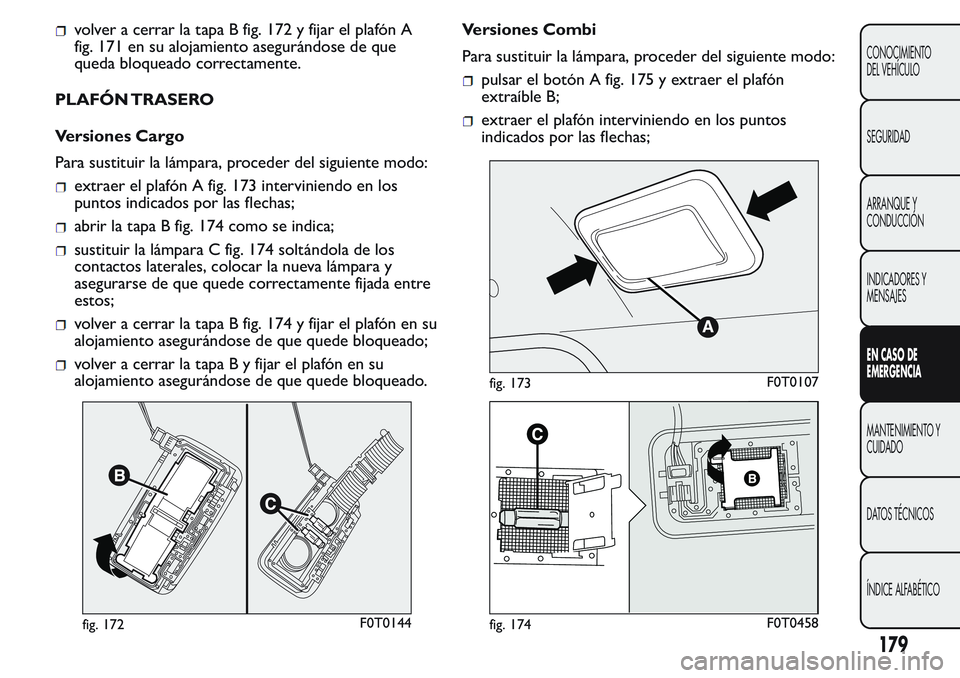

PLAFÓN TRASERO
Versiones Cargo
Para sustituir la lámpara, proceder del siguiente modo:
extraer el plafón A fig. 173 interviniendo en los
puntos indicados por las flechas;
abrir la tapa B fig. 174 como se indica;
sustituir la lámpara C fig. 174 soltándola de los
contactos laterales, colocar la nueva lámpara y
asegurarse de que quede correctamente fijada entre
estos;
volver a cerrar la tapa B fig. 174 y fijar el plafón en su
alojamiento asegurándose de que quede bloqueado;
volveracerrarlatapaByfijar el plafón en su
alojamiento asegurándose de que quede bloqueado.Versiones Combi
Para sustituir la lámpara, proceder del siguiente modo:
pulsar el botón A fig. 175 y extraer el plafón
extraíble B;
extraer el plafón interviniendo en los puntos
indicados por las flechas;
fig. 172F0T0144
fig. 173F0T0107
fig. 174F0T0458
179
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 184 of 272

sustituir la lámpara C fig. 176 soltándola de los
contactos laterales y asegurándose de que la nueva

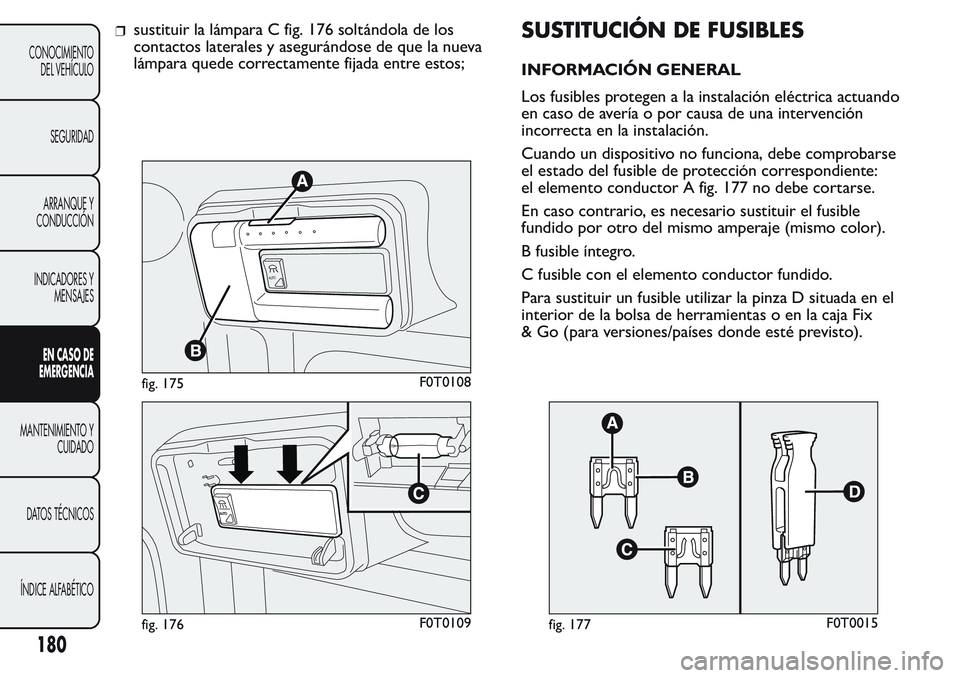

lámpara quede correctamente fijada entre estos;SUSTITUCIÓN DE FUSIBLES
