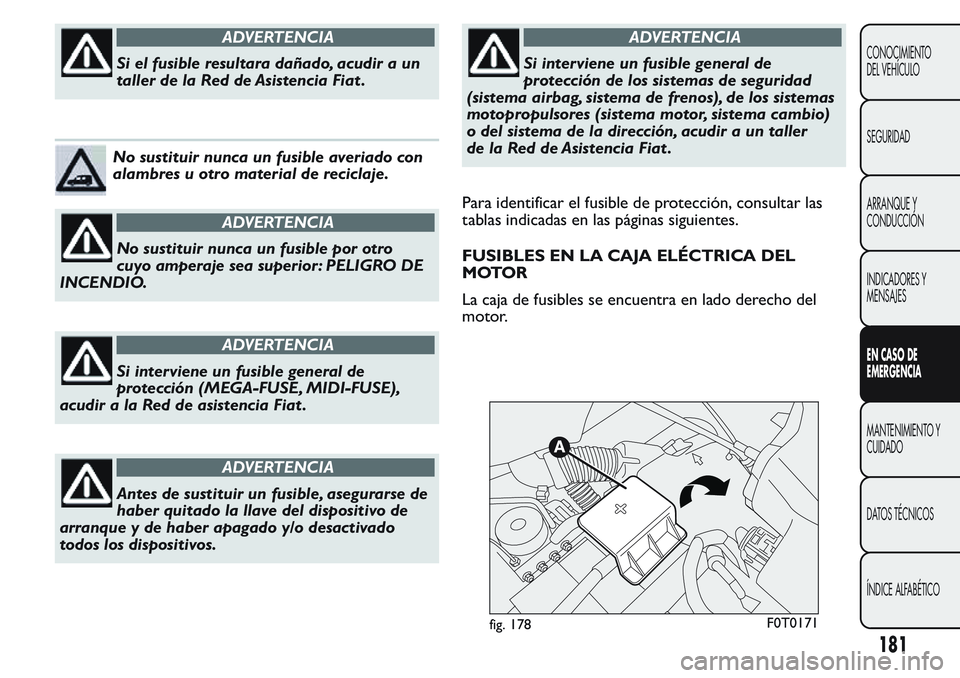

ADVERTENCIA
Si el fusible resultara dañado, acudir a un
taller de la Red de Asistencia Fiat .
No sustituir nunca un fusible averiado con
alambres u otro material de reciclaje.
ADVERTENCIA
No sustituir nunca un fusible por otro
cuyo amperaje sea superior: PELIGRO DE
INCENDIO.
ADVERTENCIA
Si interviene un fusible general de
protección (MEGA-FUSE, MIDI-FUSE),
acudir a la Red de asistencia Fiat .
ADVERTENCIA
Antes de sustituir un fusible, asegurarse de
haber quitado la llave del dispositivo de
arranque y de haber apagado y/o desactivado
todos los dispositivos.
ADVERTENCIA
Si interviene un fusible general de
protección de los sistemas de seguridad
(sistema airbag, sistema de frenos), de los sistemas
motopropulsores (sistema motor, sistema cambio)
o del sistema de la dirección, acudir a un taller
de la Red de Asistencia Fiat .
Para identificar el fusible de protección, consultar las
tablas indicadas en las páginas siguientes.
FUSIBLES EN LA CAJA ELÉCTRICA DEL
M OTO R
La caja de fusibles se encuentra en lado derecho del
motor.
fig. 178F0T0171
181
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

quitar la tapa A fig. 178 de protección del polo
positivo de la batería levantándolo hacia arriba;
actuar en la aleta A fig. 179 y retirar la tapa B de
protección de la caja de fusibles;
desplazar la tapa hacia el faro; girándola hacia la
izquierda (como lo indica la flecha) y luego quitarla
fig. 180;
de esta manera se tiene acceso a la centralita de
fusibles fig. 182.

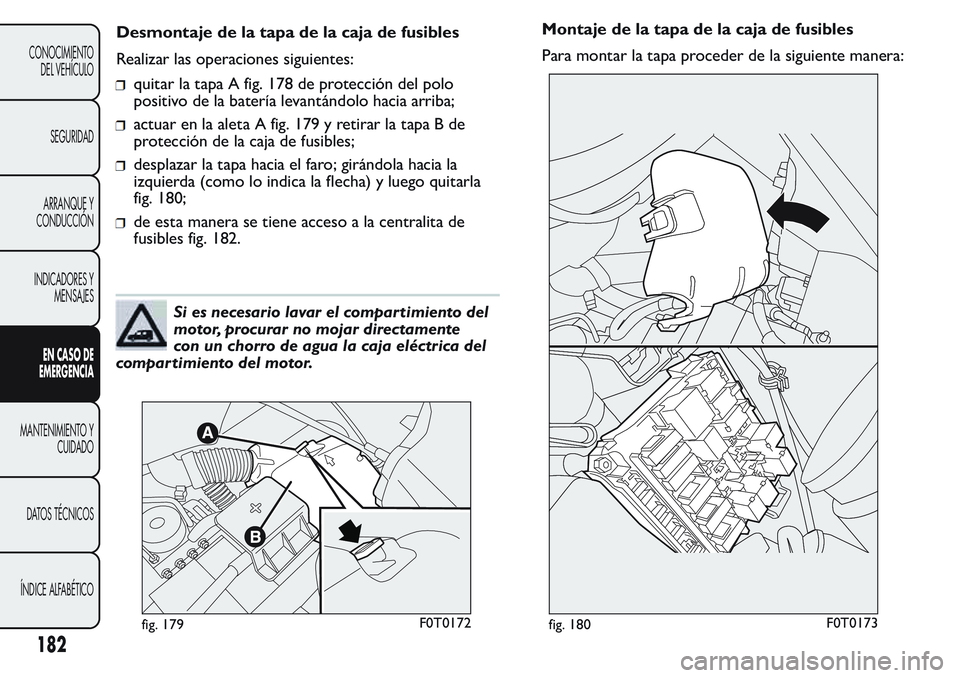

Si es necesario lavar el compar timiento del
motor, procurar no mojar directamente
con un chorro de agua la caja eléctrica del
compar timiento del motor.Montaje de la tapa de la caja de fusibles
Para montar la tapa proceder de la siguiente manera:
fig. 179F0T0172fig. 180F0T0173
182
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Desmontaje de la tapa de la caja de fusibles
Realizar las operaciones siguientes:

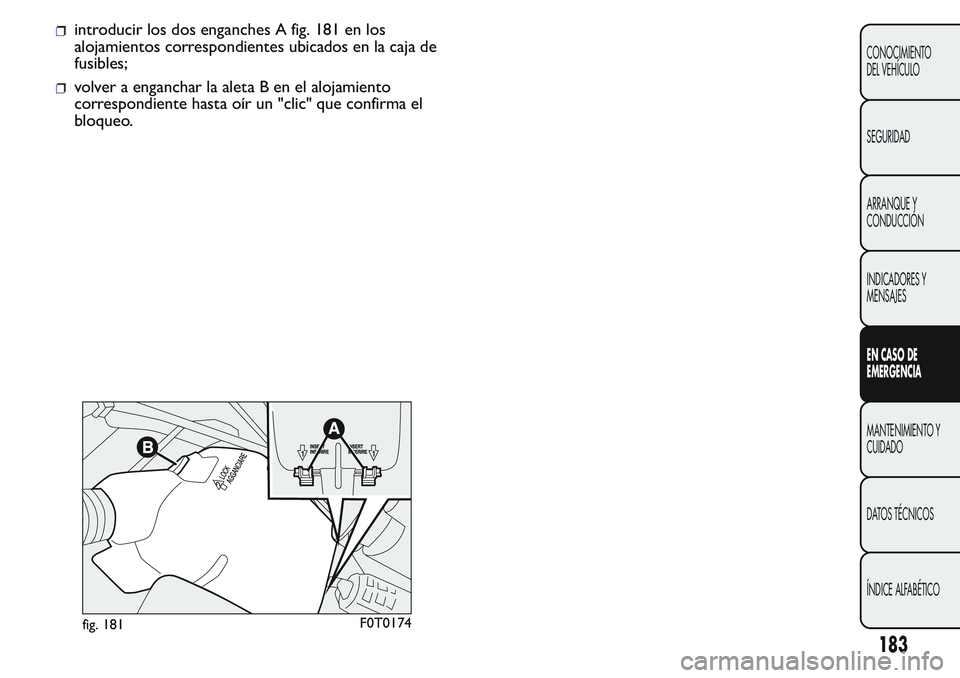

introducir los dos enganches A fig. 181 en los
alojamientos correspondientes ubicados en la caja de
fusibles;
volver a enganchar la aleta B en el alojamiento
correspondiente hasta oír un "clic" que confirma el
bloqueo.
fig. 181F0T0174
183
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

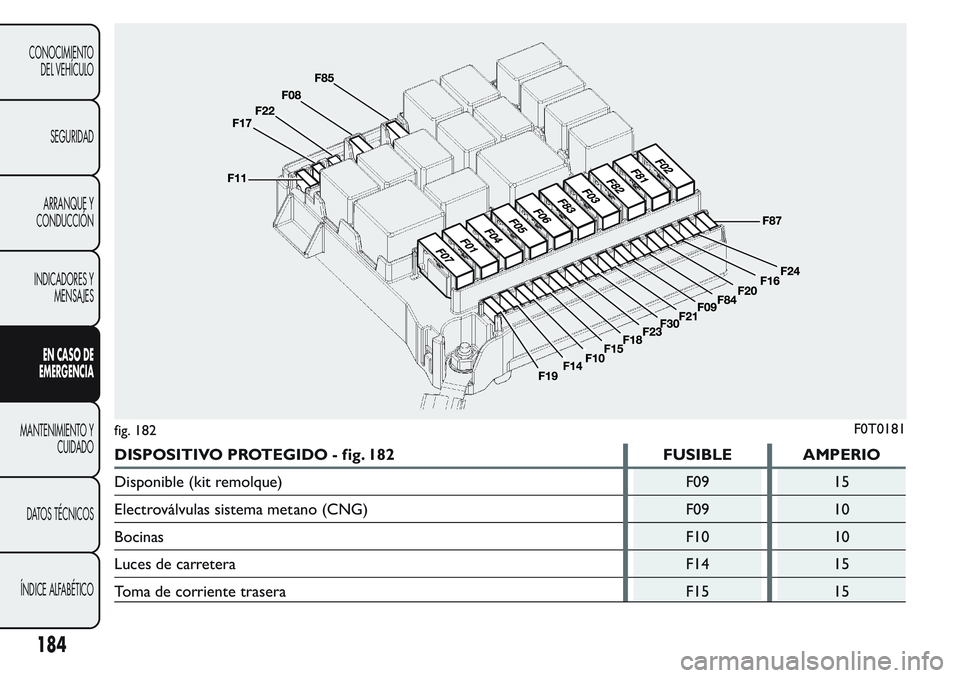

DISPOSITIVO PROTEGIDO - fig. 182 FUSIBLE AMPERIO
Disponible (kit remolque) F09 15
Electroválvulas sistema metano (CNG) F09 10
BocinasF10 10
Luces de carretera F14 15
Toma de corriente trasera F15 15
fig. 182F0T0181
184
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

DISPOSITIVO PROTEGIDO - fig. 182 FUSIBLE AMPERIO
Compresor del aire acondicionado F19 7,5
Luneta térmica/Desempañadores de los espejos F20 30
Bomba de combustible F21 15
Luces antiniebla F08 15
Encendedor/Tomas de corriente del habitáculo/Asientos calefactados F85 30
+15 Luces de marcha atrás/debímetro/Sensor de presencia de agua en el
gasóleo/Bobinas relés T02, T05, T14, T17 y T19 (versiones 1.4)F87 7,5
Sensor estado de carga batería IBS para sistema Start&Stop (versiones 1.3
Multijet con Start&Stop)F87 5
185
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

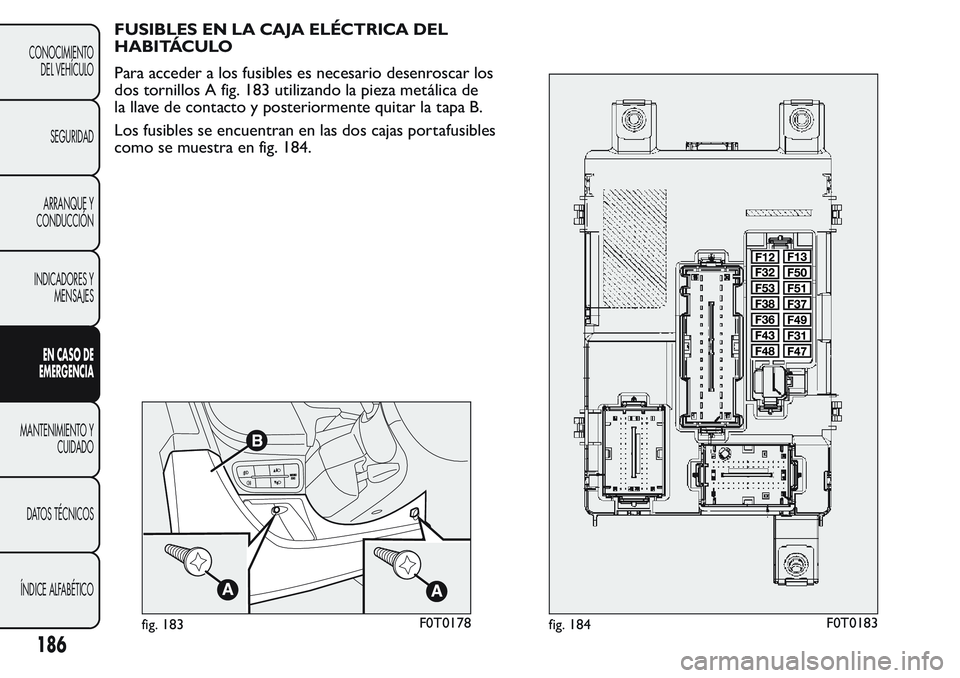

FUSIBLES EN LA CAJA ELÉCTRICA DEL
HABITÁCULO
Para acceder a los fusibles es necesario desenroscar los
dos tornillos A fig. 183 utilizando la pieza metálica de
la llave de contacto y posteriormente quitar la tapa B.
Los fusibles se encuentran en las dos cajas portafusibles
como se muestra en fig. 184.
fig. 183F0T0178fig. 184F0T0183
186
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

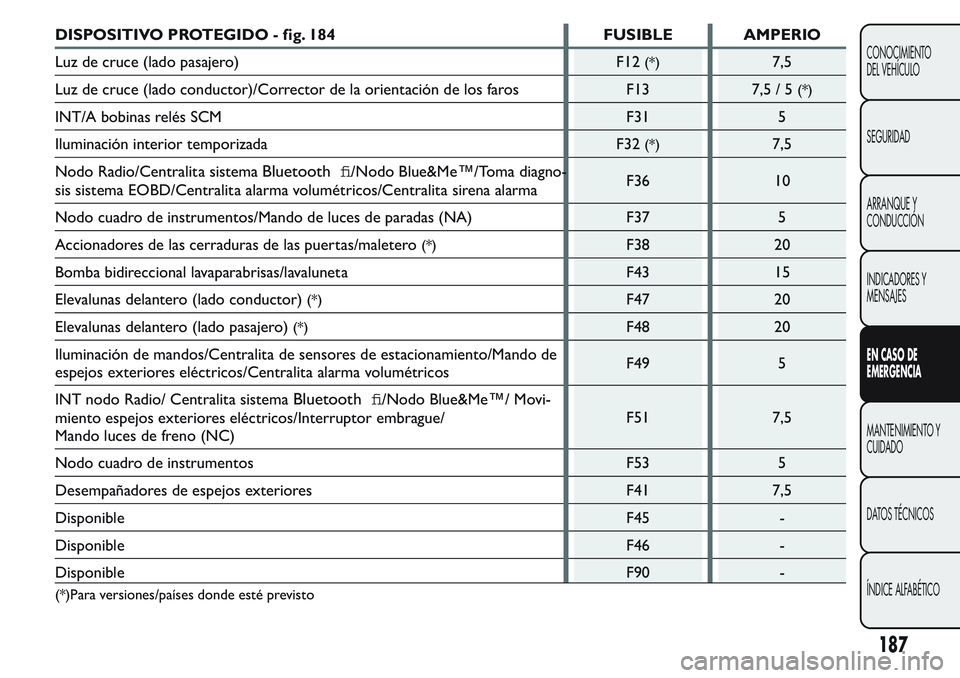

DISPOSITIVO PROTEGIDO - fig. 184 FUSIBLE AMPERIO
Luz de cruce (lado pasajero) F12
(*)7,5
Luz de cruce (lado conductor)/Corrector de la orientación de los faros F13 7,5 / 5
(*)
INT/A bobinas relés SCM F31 5
Iluminación interior temporizada F32
(*)7,5
Nodo Radio/Centralita sistema
Bluetoothfi/Nodo Blue&Me™/Toma diagno-
sis sistema EOBD/Centralita alarma volumétricos/Centralita sirena alarmaF36 10
Nodo cuadro de instrumentos/Mando de luces de paradas (NA) F37 5
Accionadores de las cerraduras de las puertas/maletero
(*)F38 20
Bomba bidireccional lavaparabrisas/lavaluneta F43 15
Elevalunas delantero (lado conductor)
(*)F47 20
Elevalunas delantero (lado pasajero)
(*)F48 20
Iluminación de mandos/Centralita de sensores de estacionamiento/Mando de
espejos exteriores eléctricos/Centralita alarma volumétricosF49 5
INT nodo Radio/ Centralita sistema
Bluetoothfi/Nodo Blue&Me™/ Movi-
miento espejos exteriores eléctricos/Interruptor embrague/
Mando luces de freno (NC)F51 7,5
Nodo cuadro de instrumentos F53 5
Desempañadores de espejos exteriores F41 7,5
Disponible F45 -
Disponible F46 -
Disponible F90 -
(*)Para versiones/países donde esté previsto
187
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADO
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

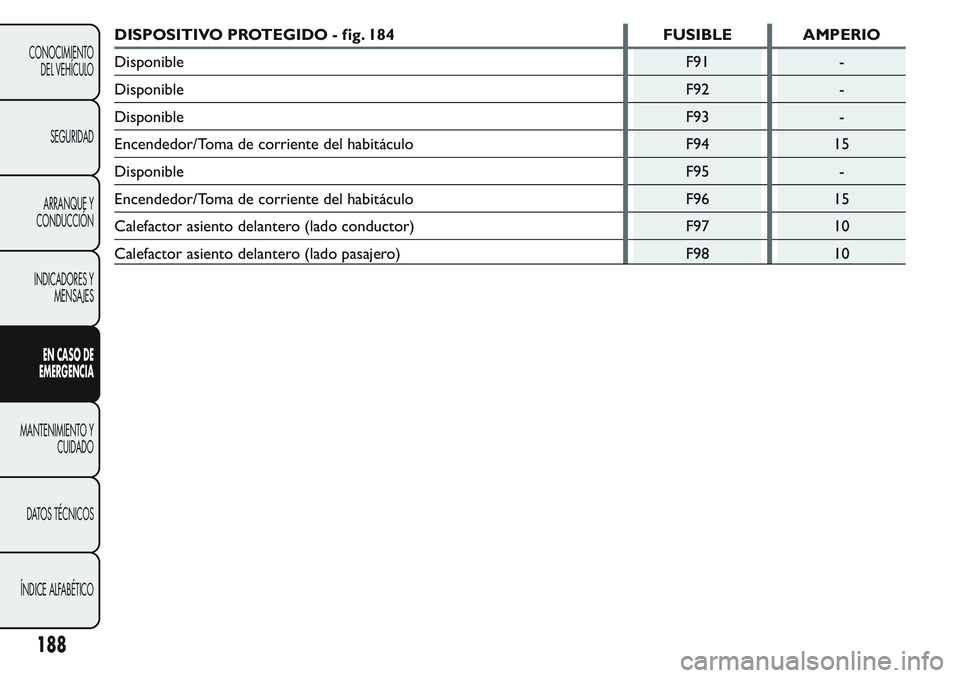

DISPOSITIVO PROTEGIDO - fig. 184 FUSIBLE AMPERIO
Disponible F91 -
Disponible F92 -
Disponible F93 -
Encendedor/Toma de corriente del habitáculo F94 15
Disponible F95 -
Encendedor/Toma de corriente del habitáculo F96 15
Calefactor asiento delantero (lado conductor) F97 10
Calefactor asiento delantero (lado pasajero) F98 10
