Page 49 of 272

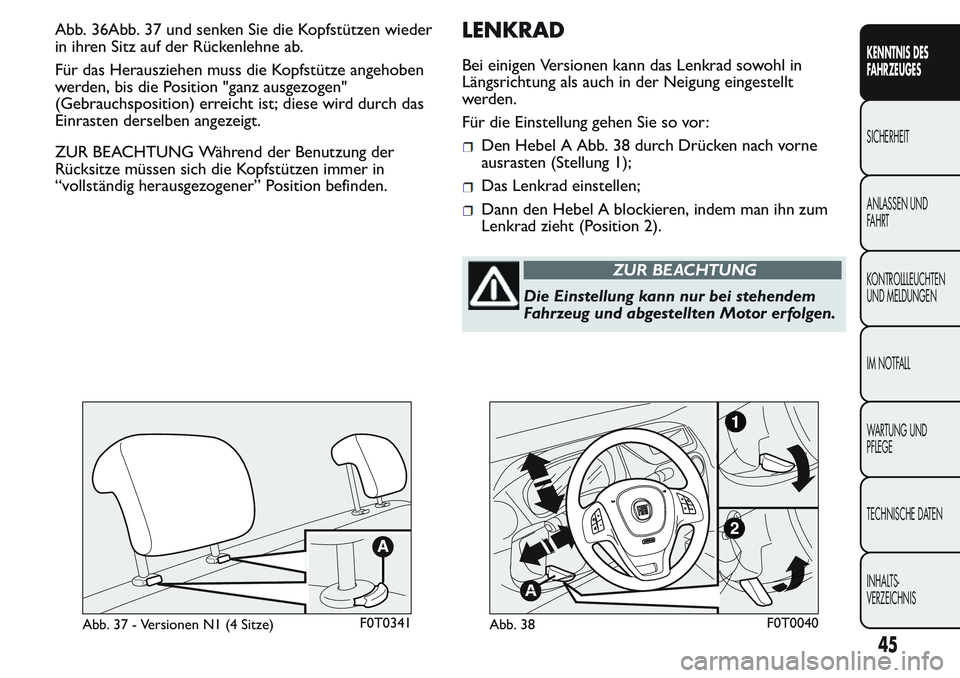

Abb. 36Abb. 37 und senken Sie die Kopfstützen wieder
in ihren Sitz auf der Rückenlehne ab.
Für das Herausziehen muss die Kopfstütze angehoben
werden, bis die Position "ganz ausgezogen"
(Gebrauchsposition) erreicht ist; diese wird durch das
Einrasten derselben angezeigt.
ZUR BEACHTUNG Während der Benutzung der
Rücksitze müssen sich die Kopfstützen immer in
“vollständig herausgezogener” Position befinden.LENKRAD
Bei einigen Versionen kann das Lenkrad sowohl in
Längsrichtung als auch in der Neigung eingestellt
werden.
Für die Einstellung gehen Sie so vor:
Den Hebel A Abb. 38 durch Drücken nach vorne
ausrasten (Stellung 1);
Das Lenkrad einstellen;
Dann den Hebel A blockieren, indem man ihn zum
Lenkrad zieht (Position 2).
ZUR BEACHTUNG
Die Einstellung kann nur bei stehendem
Fahrzeug und abgestellten Motor erfolgen.
Abb. 37 - Versionen N1 (4 Sitze)F0T0341Abb. 38F0T0040
45
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 50 of 272

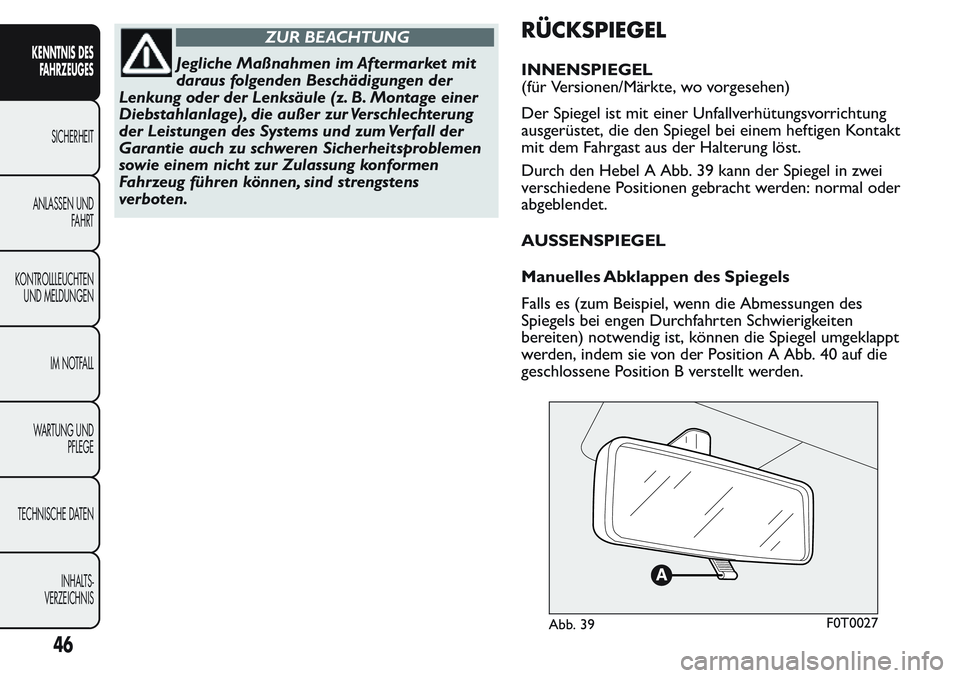

ZUR BEACHTUNG
Jegliche Maßnahmen im Aftermarket mit
daraus folgenden Beschädigungen der
Lenkung oder der Lenksäule (z. B. Montage einer
Diebstahlanlage), die außer zur Verschlechterung
der Leistungen des Systems und zum Verfall der
Garantie auch zu schweren Sicherheitsproblemen
sowie einem nicht zur Zulassung konformen
Fahrzeug führen können, sind strengstens
verboten.
RÜCKSPIEGEL
INNENSPIEGEL
(für Versionen/Märkte, wo vorgesehen)
Der Spiegel ist mit einer Unfallverhütungsvorrichtung
ausgerüstet, die den Spiegel bei einem heftigen Kontakt
mit dem Fahrgast aus der Halterung löst.
Durch den Hebel A Abb. 39 kann der Spiegel in zwei
verschiedene Positionen gebracht werden: normal oder
abgeblendet.
AUSSENSPIEGEL
Manuelles Abklappen des Spiegels
Falls es (zum Beispiel, wenn die Abmessungen des
Spiegels bei engen Durchfahrten Schwierigkeiten
bereiten) notwendig ist, können die Spiegel umgeklappt
werden, indem sie von der Position A Abb. 40 auf die
geschlossene Position B verstellt werden.
Abb. 39F0T0027
46
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 51 of 272

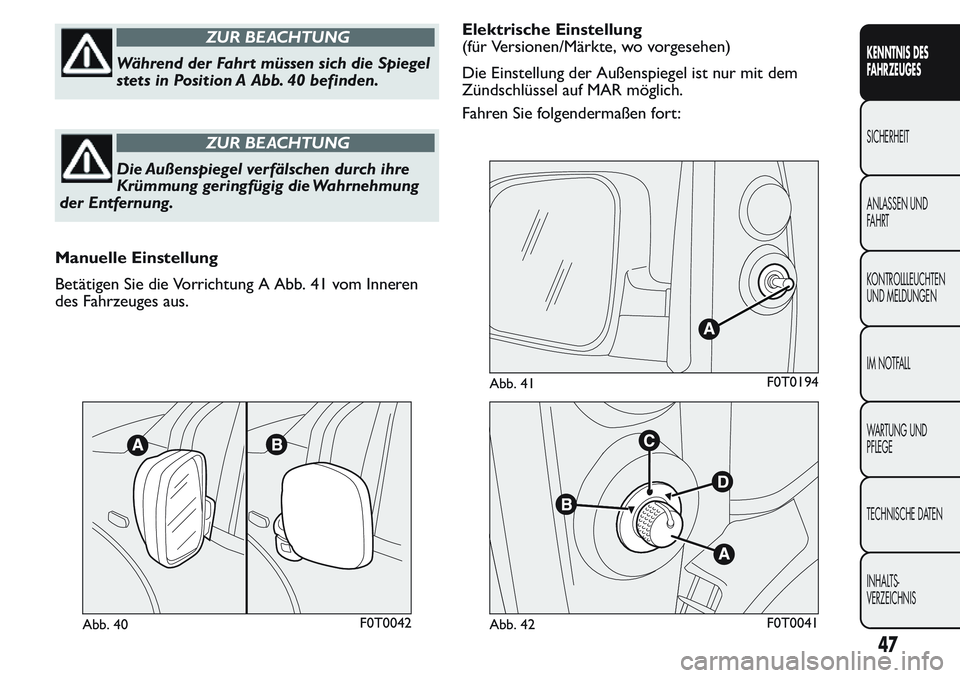

ZUR BEACHTUNG
Während der Fahr t müssen sich die Spiegel
stets in Position A Abb. 40 befinden.
ZUR BEACHTUNG
Die Außenspiegel verfälschen durch ihre
Krümmung geringfügig die Wahrnehmung
der Entfernung.
Manuelle Einstellung
Betätigen Sie die Vorrichtung A Abb. 41 vom Inneren
des Fahrzeuges aus.Elektrische Einstellung
(für Versionen/Märkte, wo vorgesehen)
Die Einstellung der Außenspiegel ist nur mit dem
Zündschlüssel auf MAR möglich.
Fahren Sie folgendermaßen fort:
Abb. 40F0T0042
Abb. 41F0T0194
Abb. 42F0T0041
47
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 52 of 272

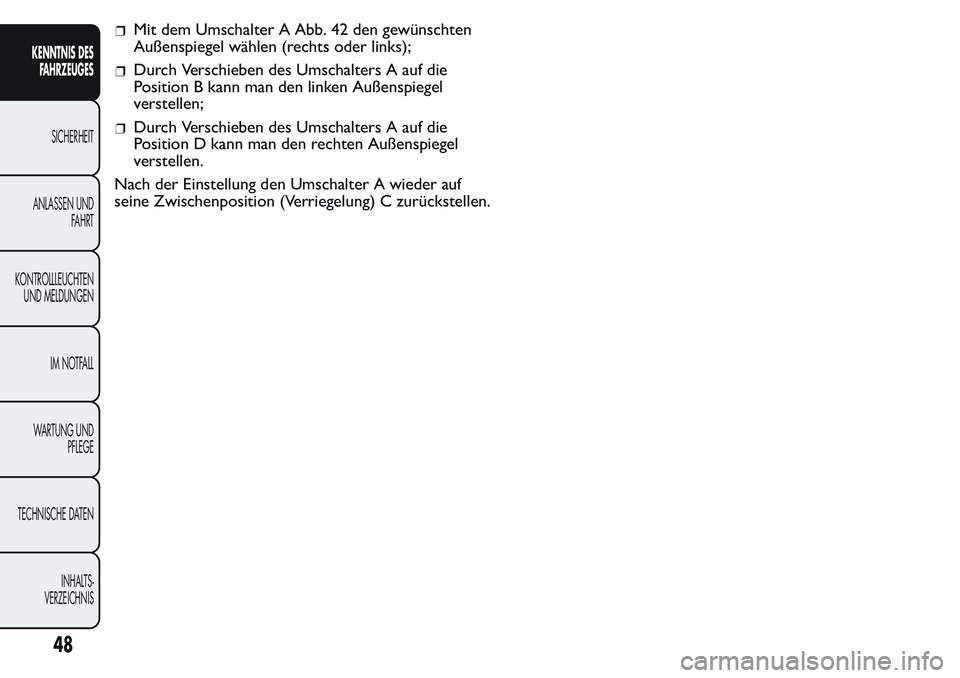

Mit dem Umschalter A Abb. 42 den gewünschten
Außenspiegel wählen (rechts oder links);
Durch Verschieben des Umschalters A auf die
Position B kann man den linken Außenspiegel
verstellen;
Durch Verschieben des Umschalters A auf die
Position D kann man den rechten Außenspiegel
verstellen.
Nach der Einstellung den Umschalter A wieder auf
seine Zwischenposition (Verriegelung) C zurückstellen.
48
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 53 of 272

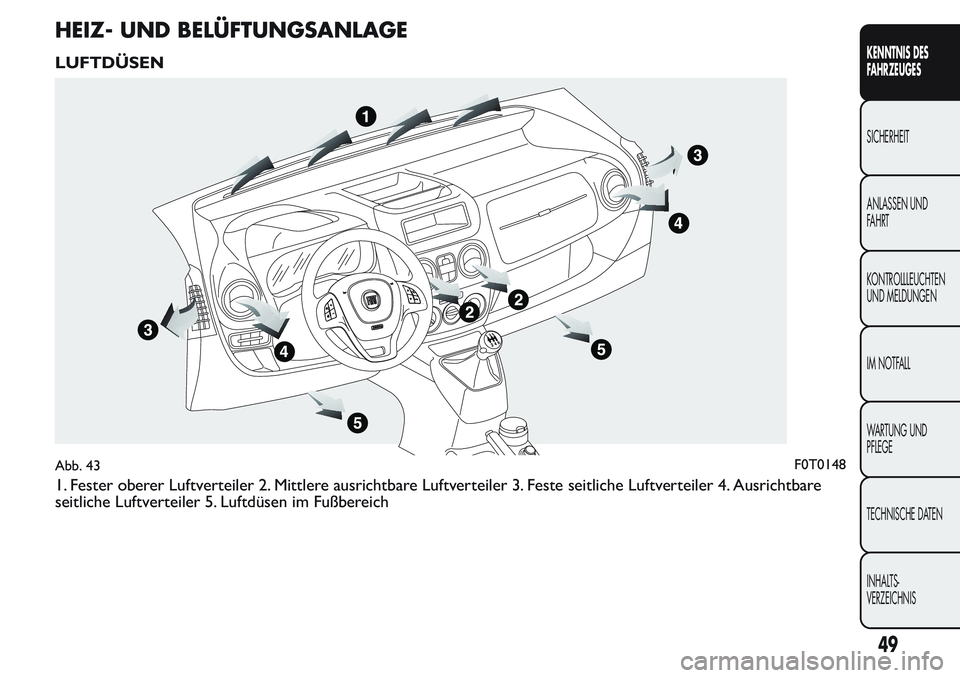

HEIZ- UND BELÜFTUNGSANLAGE
LUFTDÜSEN
1. Fester oberer Luftverteiler 2. Mittlere ausrichtbare Luftverteiler 3. Feste seitliche Luftverteiler 4. Ausrichtbare
seitliche Luftverteiler 5. Luftdüsen im Fußbereich
Abb. 43F0T0148
49
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 54 of 272

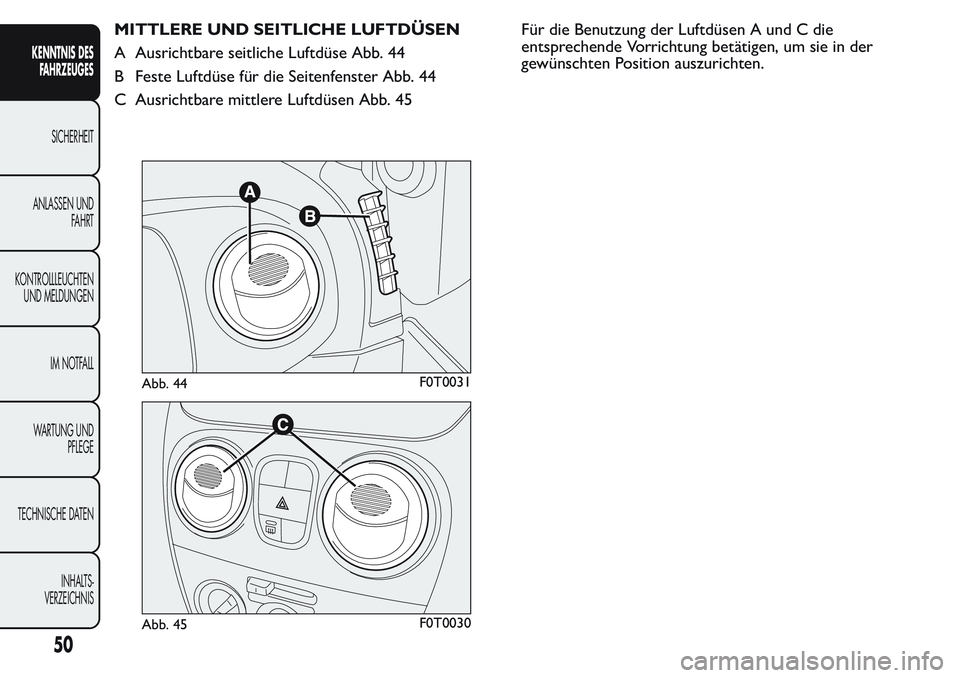

MITTLERE UND SEITLICHE LUFTDÜSEN
A Ausrichtbare seitliche Luftdüse Abb. 44
B Feste Luftdüse für die Seitenfenster Abb. 44
C Ausrichtbare mittlere Luftdüsen Abb. 45Für die Benutzung der Luftdüsen A und C die
entsprechende Vorrichtung betätigen, um sie in der
gewünschten Position auszurichten.
Abb. 44F0T0031
Abb. 45F0T0030
50
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 55 of 272

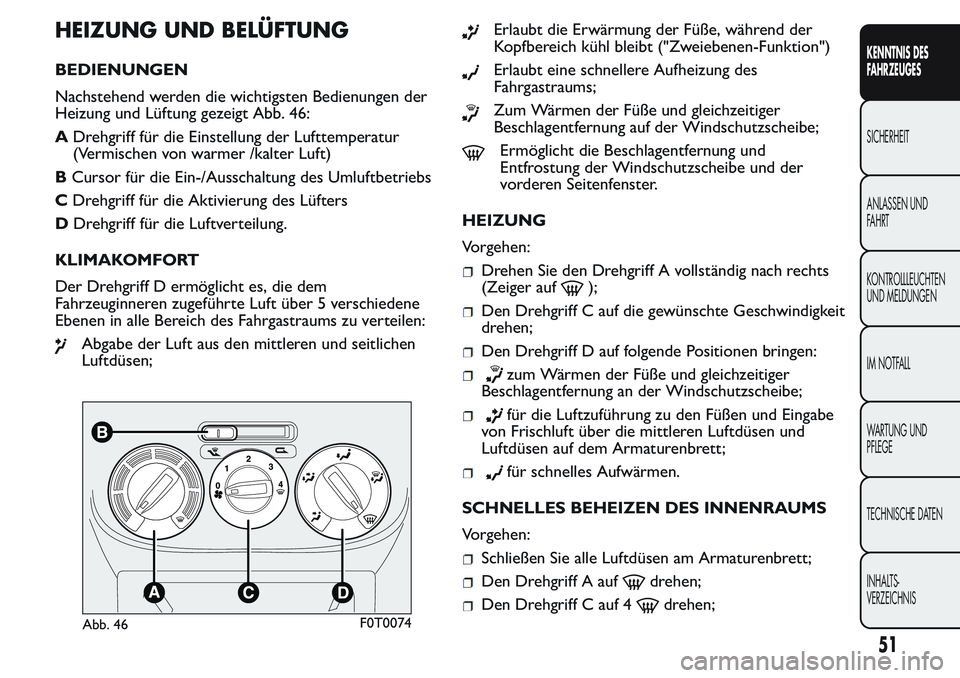

HEIZUNG UND BELÜFTUNG
BEDIENUNGEN
Nachstehend werden die wichtigsten Bedienungen der
Heizung und Lüftung gezeigt Abb. 46:
ADrehgriff für die Einstellung der Lufttemperatur
(Vermischen von warmer /kalter Luft)
BCursor für die Ein-/Ausschaltung des Umluftbetriebs
CDrehgriff für die Aktivierung des Lüfters
DDrehgriff für die Luftverteilung.
KLIMAKOMFORT
Der Drehgriff D ermöglicht es, die dem
Fahrzeuginneren zugeführte Luft über 5 verschiedene
Ebenen in alle Bereich des Fahrgastraums zu verteilen:
Abgabe der Luft aus den mittleren und seitlichen
Luftdüsen;
Erlaubt die Erwärmung der Füße, während der
Kopfbereich kühl bleibt ("Zweiebenen-Funktion")
Erlaubt eine schnellere Aufheizung des
Fahrgastraums;
Zum Wärmen der Füße und gleichzeitiger
Beschlagentfernung auf der Windschutzscheibe;
Ermöglicht die Beschlagentfernung und
Entfrostung der Windschutzscheibe und der
vorderen Seitenfenster.
HEIZUNG
Vorgehen:
Drehen Sie den Drehgriff A vollständig nach rechts
(Zeiger auf
);
Den Drehgriff C auf die gewünschte Geschwindigkeit
drehen;
Den Drehgriff D auf folgende Positionen bringen:
zum Wärmen der Füße und gleichzeitiger
Beschlagentfernung an der Windschutzscheibe;
für die Luftzuführung zu den Füßen und Eingabe
von Frischluft über die mittleren Luftdüsen und
Luftdüsen auf dem Armaturenbrett;
für schnelles Aufwärmen.
SCHNELLES BEHEIZEN DES INNENRAUMS
Vorgehen:
Schließen Sie alle Luftdüsen am Armaturenbrett;
Den Drehgriff A aufdrehen;
Den Drehgriff C auf 4drehen;
Abb. 46F0T0074
51
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Page 56 of 272

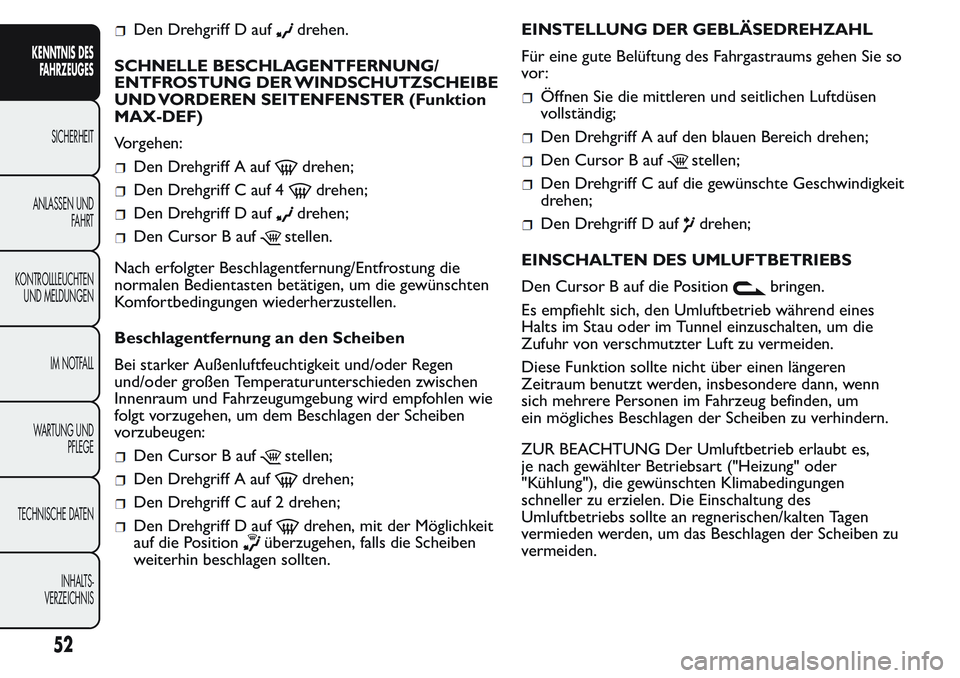

Den Drehgriff D aufdrehen.
SCHNELLE BESCHLAGENTFERNUNG/
ENTFROSTUNG DER WINDSCHUTZSCHEIBE
UND VORDEREN SEITENFENSTER (Funktion
MAX-DEF)
Vorgehen:
Den Drehgriff A aufdrehen;
Den Drehgriff C auf 4drehen;
Den Drehgriff D aufdrehen;
Den Cursor B aufstellen.
Nach erfolgter Beschlagentfernung/Entfrostung die
normalen Bedientasten betätigen, um die gewünschten
Komfortbedingungen wiederherzustellen.
Beschlagentfernung an den Scheiben
Bei starker Außenluftfeuchtigkeit und/oder Regen
und/oder großen Temperaturunterschieden zwischen
Innenraum und Fahrzeugumgebung wird empfohlen wie
folgt vorzugehen, um dem Beschlagen der Scheiben
vorzubeugen:
Den Cursor B aufstellen;
Den Drehgriff A aufdrehen;
Den Drehgriff C auf 2 drehen;
Den Drehgriff D aufdrehen, mit der Möglichkeit
auf die Position
überzugehen, falls die Scheiben
weiterhin beschlagen sollten.EINSTELLUNG DER GEBLÄSEDREHZAHL
Für eine gute Belüftung des Fahrgastraums gehen Sie so
vor :
Öffnen Sie die mittleren und seitlichen Luftdüsen
vollständig;
Den Drehgriff A auf den blauen Bereich drehen;
Den Cursor B aufstellen;
Den Drehgriff C auf die gewünschte Geschwindigkeit
drehen;
Den Drehgriff D aufdrehen;
EINSCHALTEN DES UMLUFTBETRIEBS
Den Cursor B auf die Position
bringen.
Es empfiehlt sich, den Umluftbetrieb während eines
Halts im Stau oder im Tunnel einzuschalten, um die
Zufuhr von verschmutzter Luft zu vermeiden.
Diese Funktion sollte nicht über einen längeren
Zeitraum benutzt werden, insbesondere dann, wenn
sich mehrere Personen im Fahrzeug befinden, um
ein mögliches Beschlagen der Scheiben zu verhindern.
ZUR BEACHTUNG Der Umluftbetrieb erlaubt es,
je nach gewählter Betriebsart ("Heizung" oder
"Kühlung"), die gewünschten Klimabedingungen
schneller zu erzielen. Die Einschaltung des
Umluftbetriebs sollte an regnerischen/kalten Tagen
vermieden werden, um das Beschlagen der Scheiben zu
vermeiden.
