2017 FIAT FIORINO Betriebsanleitung (in German)

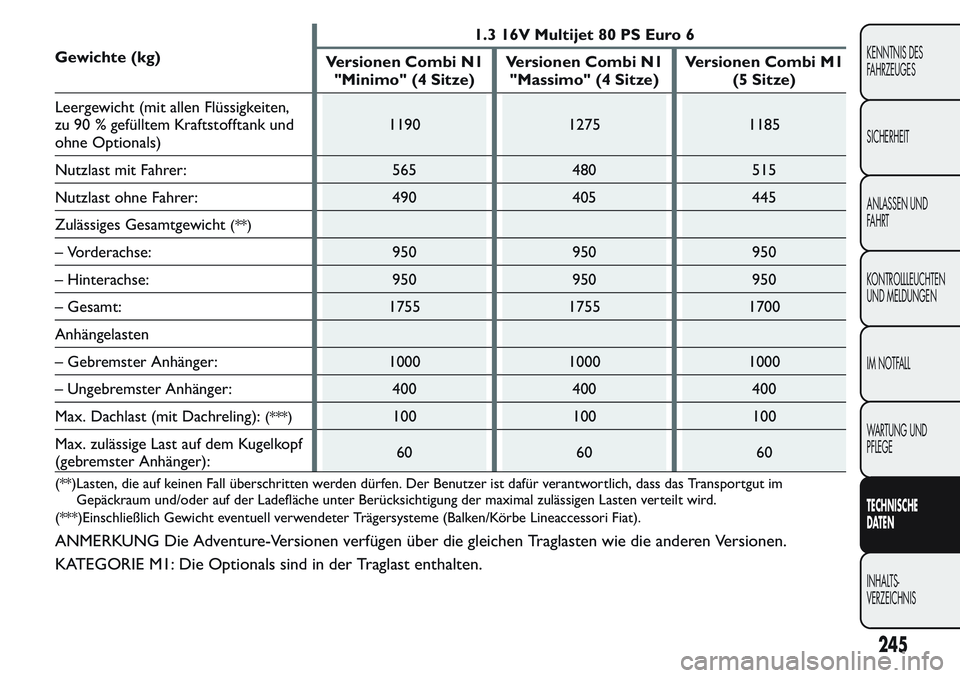

Gewichte (kg)1.3 16V Multijet 80 PS Euro 6
Versionen Combi N1
"Minimo" (4 Sitze)Versionen Combi N1
"Massimo" (4 Sitze)Versionen Combi M1
(5 Sitze)
Leergewicht (mit allen Flüssigkeiten,
zu 90 % gefülltem Kraftstofftank und
ohne Optionals)1190 1275 1185
Nutzlast mit Fahrer: 565 480 515
Nutzlast ohne Fahrer: 490 405 445
Zulässiges Gesamtgewicht
(**)
– Vorderachse: 950 950 950
– Hinterachse: 950 950 950
– Gesamt: 1755 1755 1700
Anhängelasten
– Gebremster Anhänger: 1000 1000 1000
– Ungebremster Anhänger: 400 400 400
Max. Dachlast (mit Dachreling):
(***)100 100 100
Max. zulässige Last auf dem Kugelkopf
(gebremster Anhänger):60 60 60
(**)Lasten, die auf keinen Fall überschritten werden dürfen. Der Benutzer ist dafür verantwortlich, dass das Transportgut im
Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
(***)Einschließlich Gewicht eventuell verwendeter Trägersysteme (Balken/Körbe Lineaccessori Fiat).
ANMERKUNG Die Adventure-Versionen verfügen über die gleichen Traglasten wie die anderen Versionen.
KATEGORIE M1: Die Optionals sind in der Traglast enthalten.
245
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

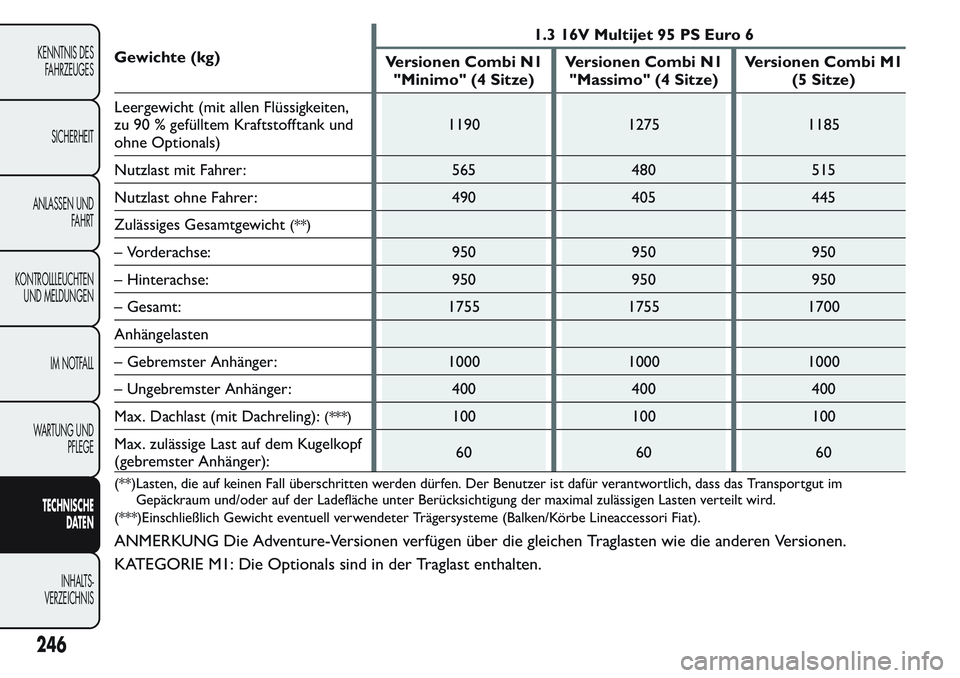

Gewichte (kg)1.3 16V Multijet 95 PS Euro 6
Versionen Combi N1
"Minimo" (4 Sitze)Versionen Combi N1
"Massimo" (4 Sitze)Versionen Combi M1
(5 Sitze)
Leergewicht (mit allen Flüssigkeiten,
zu 90 % gefülltem Kraftstofftank und
ohne Optionals)1190 1275 1185
Nutzlast mit Fahrer: 565 480 515
Nutzlast ohne Fahrer: 490 405 445
Zulässiges Gesamtgewicht
(**)
– Vorderachse: 950 950 950
– Hinterachse: 950 950 950
– Gesamt: 1755 1755 1700
Anhängelasten
– Gebremster Anhänger: 1000 1000 1000
– Ungebremster Anhänger: 400 400 400
Max. Dachlast (mit Dachreling):
(***)100 100 100
Max. zulässige Last auf dem Kugelkopf
(gebremster Anhänger):60 60 60
(**)Lasten, die auf keinen Fall überschritten werden dürfen. Der Benutzer ist dafür verantwortlich, dass das Transportgut im
Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
(***)Einschließlich Gewicht eventuell verwendeter Trägersysteme (Balken/Körbe Lineaccessori Fiat).
ANMERKUNG Die Adventure-Versionen verfügen über die gleichen Traglasten wie die anderen Versionen.
KATEGORIE M1: Die Optionals sind in der Traglast enthalten.
246
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

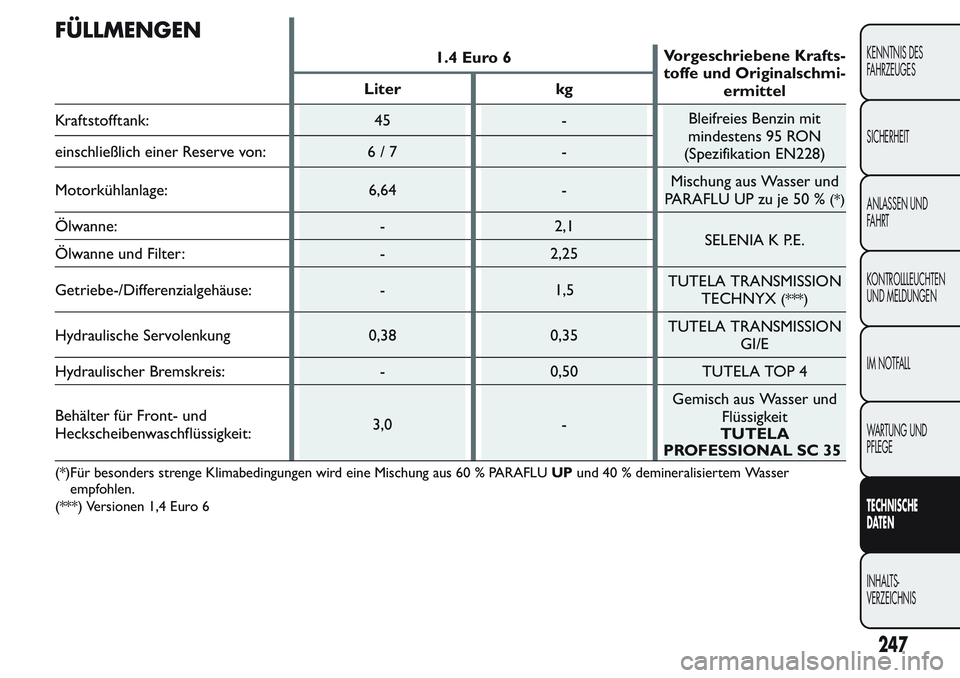

FÜLLMENGEN
1.4 Euro 6Vorgeschriebene Krafts-
toffe und Originalschmi-
ermittel Liter kg
Kraftstofftank: 45 -Bleifreies Benzin mit
mindestens 95 RON
(Spezifikation EN228) einschließlich einer Reserve von: 6 / 7 -
Motorkühlanlage: 6,64 -Mischung aus Wasser und
PARAFLU UP zu je 50 %
(*)
Ölwanne: - 2,1
SELENIA K P.E.
Ölwanne und Filter: - 2,25
Getriebe-/Differenzialgehäuse: - 1,5TUTELA TRANSMISSION
TECHNYX
(***)
Hydraulische Servolenkung 0,38 0,35TUTELA TRANSMISSION
GI/E
Hydraulischer Bremskreis: - 0,50 TUTELA TOP 4
Behälter für Front- und
Heckscheibenwaschflüssigkeit:3,0 -Gemisch aus Wasser und
Flüssigkeit
TUTELA
PROFESSIONAL SC 35
(*)Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % demineralisiertem Wasser
empfohlen.
(***) Versionen 1,4 Euro 6
247
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

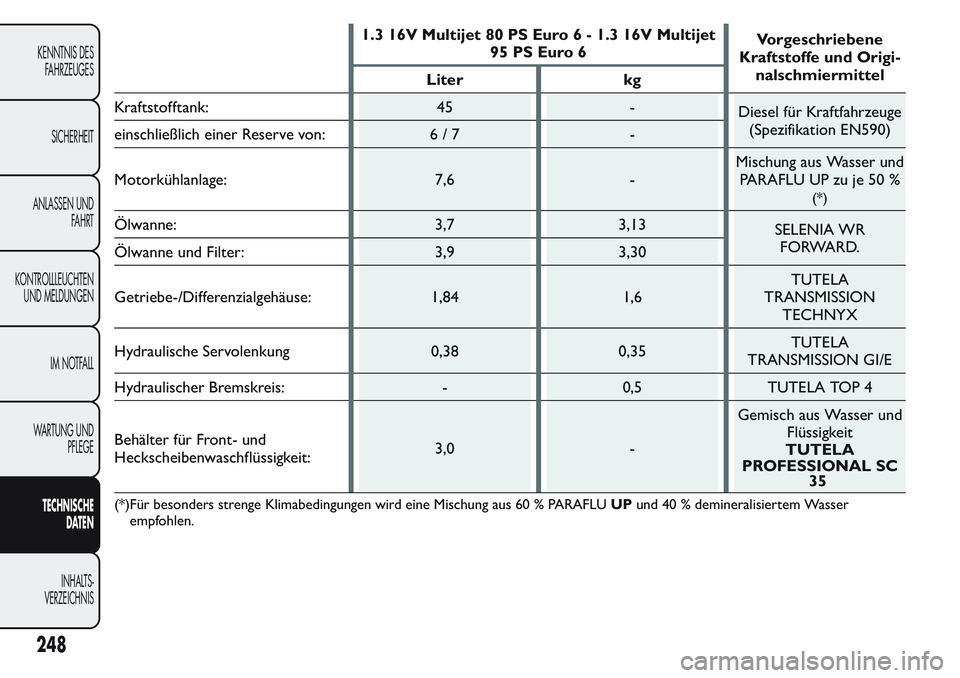

1.3 16V Multijet 80 PS Euro 6 - 1.3 16V Multijet
95 PS Euro 6Vorgeschriebene
Kraftstoffe und Origi-
nalschmiermittel
Liter kg
Kraftstofftank: 45 -
Diesel für Kraftfahrzeuge
(Spezifikation EN590)
einschließlich einer Reserve von: 6 / 7 -
Motorkühlanlage: 7,6 -Mischung aus Wasser und
PARAFLU UP zu je 50 %
(*)
Ölwanne: 3,7 3,13
SELENIA WR
FORWARD.
Ölwanne und Filter: 3,9 3,30
Getriebe-/Differenzialgehäuse: 1,84 1,6TUTELA
TRANSMISSION
TECHNYX
Hydraulische Servolenkung 0,38 0,35TUTELA
TRANSMISSION GI/E
Hydraulischer Bremskreis: - 0,5 TUTELA TOP 4
Behälter für Front- und
Heckscheibenwaschflüssigkeit:3,0 -Gemisch aus Wasser und
Flüssigkeit
TUTELA
PROFESSIONAL SC
35
(*)Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % demineralisiertem Wasser
empfohlen.
248
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

FLÜSSIGKEITEN UND SCHMIERMITTEL
Das Motoröl Ihres Fahrzeugs wurde sorgfältig entwickelt und getestet, um die im Plan für die programmierte
Wartung vorgesehenen Anforderungen zu erfüllen. Ein konstanter Einsatz der richtigen Schmiermittel
gewährleistet optimale Verbrauchs- und Emissionswerte. Die Qualität des Schmiermittels ist für den Betrieb und
die Lebensdauer des Motors maßgebend.
EMPFOHLENE PRODUKTE UND IHRE EIGENSCHAFTEN
Benutzung Eigenschaften SpezifikationOriginal-
Flüssigkeiten und
-SchmiermittelAnwendungen
Schmiermittel für
BenzinmotorenSAE 5W-40 ACEA
C3.9.55535-S2SELENIA K P.E.
Vertragliche
technische
Bezugsnummer
F603.C07Nach dem Plan für die
programmierten
Wartung
Schmierstoffe für
DieselmotorenSAE 0W-30 ACEA
C2.FIAT 9.55535-DSI
oder MS-90047SELENIA WR
FORWARD
Contractual Technical
Reference N.
F842.F13Nach dem Plan für die
programmierten
Wartung
Sollten die der Spezifikation entsprechenden Produkte nicht verfügbar sein, sind für das Nachfüllen auch
Schmierstoffe zulässig, deren Mindestwerte sich den genannten Eigenschaften nähern. In diesem Fall sind die
optimalen Motorleistungen nicht garantiert.
Die Verwendung von Produkten mit von den oben genannten abweichenden Eigenschaften könnte
Motorschäden verursachen, die nicht durch die Garantie abgedeckt sind.
249
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

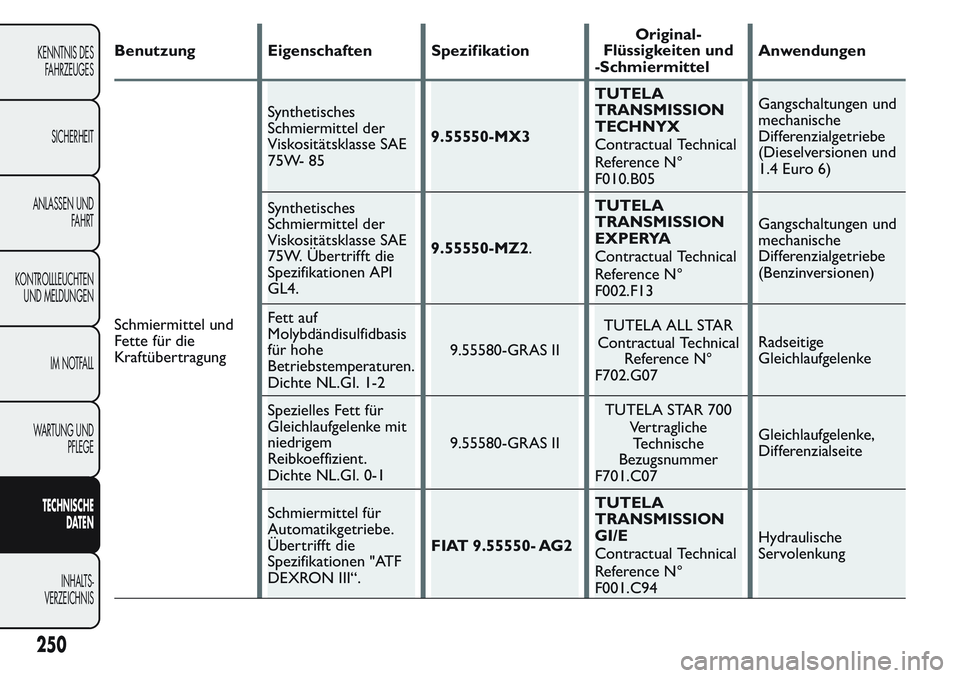

Benutzung Eigenschaften SpezifikationOriginal-
Flüssigkeiten und
-SchmiermittelAnwendungen
Schmiermittel und
Fette für die
KraftübertragungSynthetisches
Schmiermittel der
Viskositätsklasse SAE
75W- 859.55550-MX3TUTELA
TRANSMISSION
TECHNYX
Contractual Technical
Reference N°
F010.B05Gangschaltungen und
mechanische
Differenzialgetriebe
(Dieselversionen und
1.4 Euro 6)
Synthetisches
Schmiermittel der
Viskositätsklasse SAE
75W. Übertrifft die
Spezifikationen API
GL4.9.55550-MZ2.TUTELA
TRANSMISSION
EXPERYA
Contractual Technical
Reference N°
F002.F13Gangschaltungen und
mechanische
Differenzialgetriebe
(Benzinversionen)
Fett auf
Molybdändisulfidbasis
für hohe
Betriebstemperaturen.
Dichte NL.GI. 1-29.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N°
F702.G07Radseitige
Gleichlaufgelenke
Spezielles Fett für
Gleichlaufgelenke mit
niedrigem
Reibkoeffizient.
Dichte NL.GI. 0-19.55580-GRAS IITUTELA STAR 700
Vertragliche
Technische
Bezugsnummer
F701.C07Gleichlaufgelenke,
Differenzialseite
Schmiermittel für
Automatikgetriebe.
Übertrifft die
Spezifikationen "ATF
DEXRON III“.FIAT 9.55550- AG2TUTELA
TRANSMISSION
GI/E
Contractual Technical
Reference N°
F001.C94Hydraulische
Servolenkung
250
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

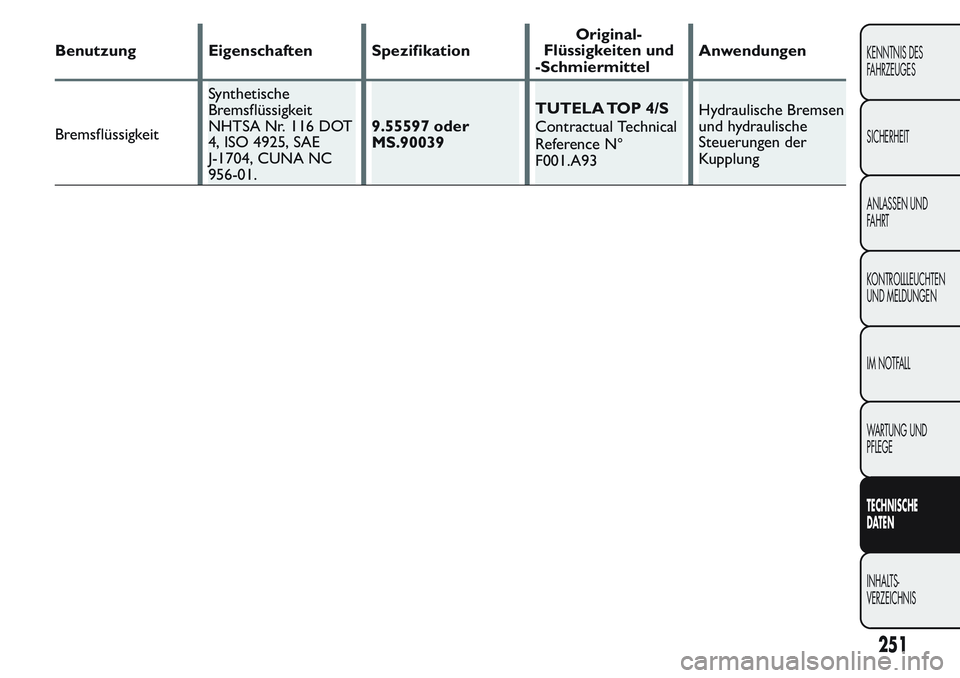

Benutzung Eigenschaften SpezifikationOriginal-
Flüssigkeiten und
-SchmiermittelAnwendungen
BremsflüssigkeitSynthetische
Bremsflüssigkeit
NHTSA Nr. 116 DOT
4, ISO 4925, SAE
J-1704, CUNA NC
956-01.9.55597 oder
MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N°
F001.A93Hydraulische Bremsen
und hydraulische
Steuerungen der
Kupplung
251
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

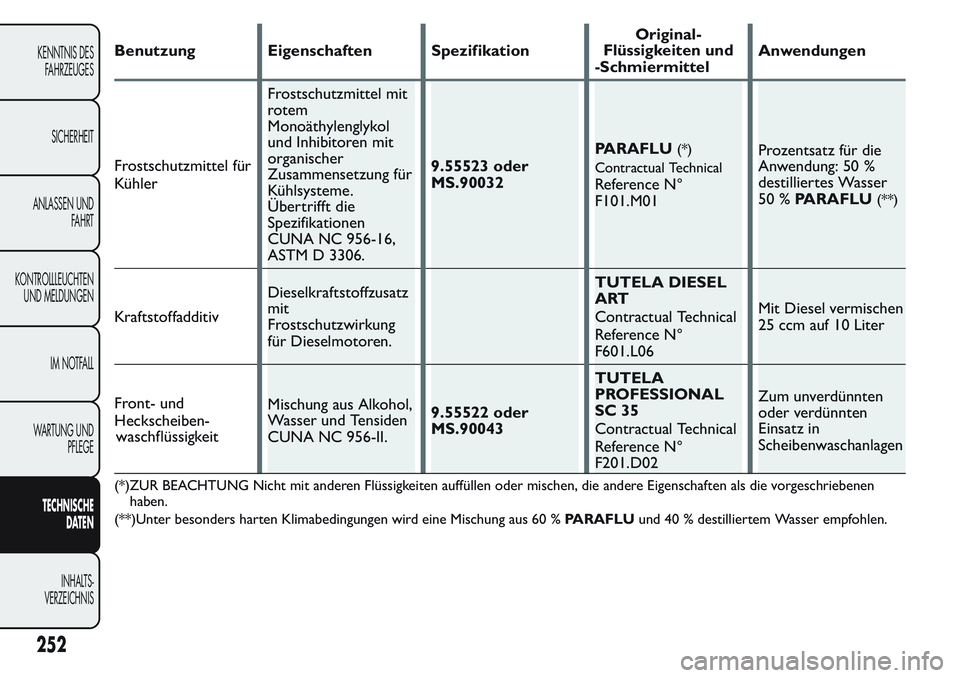

Benutzung Eigenschaften SpezifikationOriginal-
Flüssigkeiten und
-SchmiermittelAnwendungen
Frostschutzmittel für
KühlerFrostschutzmittel mit
rotem
Monoäthylenglykol
und Inhibitoren mit
organischer
Zusammensetzung für
Kühlsysteme.
Übertrifft die
Spezifikationen
CUNA NC 956-16,
ASTM D 3306.9.55523 oder
MS.90032PARAFLU
(*)
Contractual Technical
Reference N°
F101.M01Prozentsatz für die
Anwendung: 50 %
destilliertes Wasser
50 %PARAFLU(**)
KraftstoffadditivDieselkraftstoffzusatz
mit
Frostschutzwirkung
für Dieselmotoren.TUTELA DIESEL
ART
Contractual Technical
Reference N°
F601.L06Mit Diesel vermischen
25 ccm auf 10 Liter
Front- und
Heckscheiben-Mischung aus Alkohol,
Wasser und Tensiden
CUNA NC 956-II.9.55522 oder
MS.90043TUTELA
PROFESSIONAL
SC 35
Contractual Technical
Reference N°
F201.D02Zum unverdünnten
oder verdünnten
Einsatz in
Scheibenwaschanlagen
(*)ZUR BEACHTUNG Nicht mit anderen Flüssigkeiten auffüllen oder mischen, die andere Eigenschaften als die vorgeschriebenen
haben.
(**)Unter besonders harten Klimabedingungen wird eine Mischung aus 60 %PARAFLUund 40 % destilliertem Wasser empfohlen.
252
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
waschflüssigkeit
