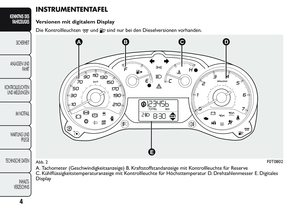

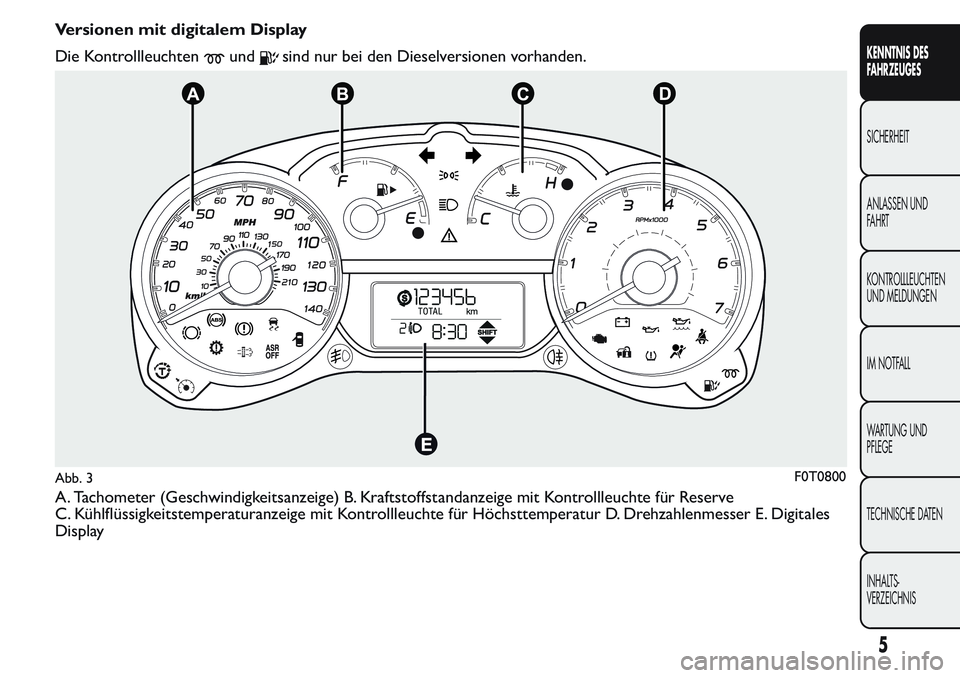

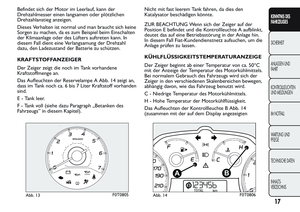

A. Tachometer (Geschwindigkeitsanzeige) B. Kraftstoffstandanzeige mit Kontrollleuchte für Reserve
C. Kühlflüssigkeitstemperaturanzeige mit Kontrollleuchte für Höchsttemperatur D. Drehzahlenmesser E. Digitales
Display

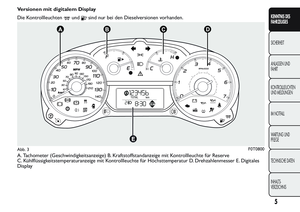

Abb. 3F0T0800
5
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

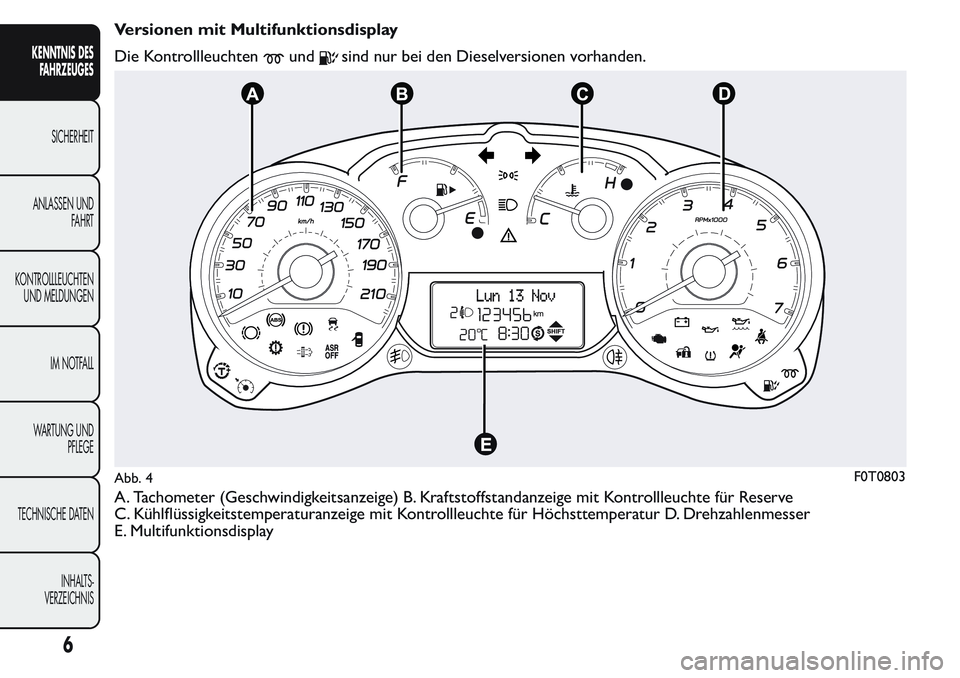

Versionen mit Multifunktionsdisplay
Die Kontrollleuchten
undsind nur bei den Dieselversionen vorhanden.
A. Tachometer (Geschwindigkeitsanzeige) B. Kraftstoffstandanzeige mit Kontrollleuchte für Reserve
C. Kühlflüssigkeitstemperaturanzeige mit Kontrollleuchte für Höchsttemperatur D. Drehzahlenmesser
E. Multifunktionsdisplay
Abb. 4F0T0803
6
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

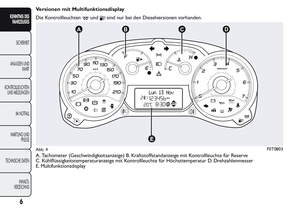

Versionen mit Multifunktionsdisplay
Die Kontrollleuchten
undsind nur bei den Dieselversionen vorhanden.

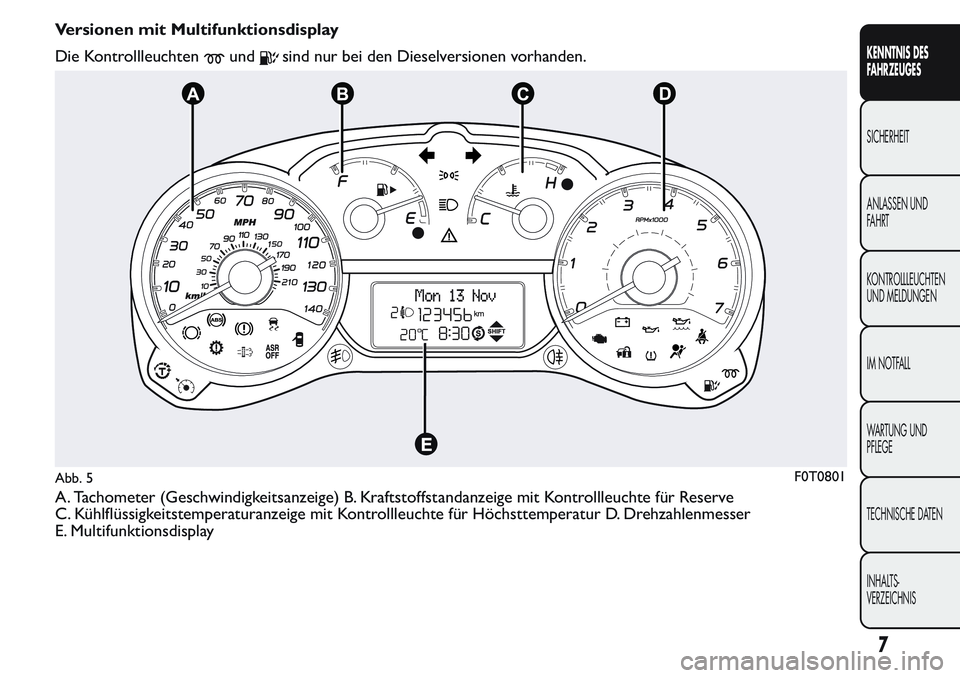

A. Tachometer (Geschwindigkeitsanzeige) B. Kraftstoffstandanzeige mit Kontrollleuchte für Reserve
C. Kühlflüssigkeitstemperaturanzeige mit Kontrollleuchte für Höchsttemperatur D. Drehzahlenmesser
E. Multifunktionsdisplay
Abb. 5F0T0801
7
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

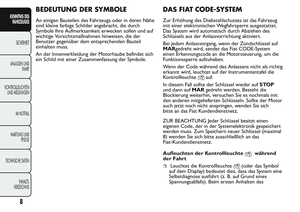

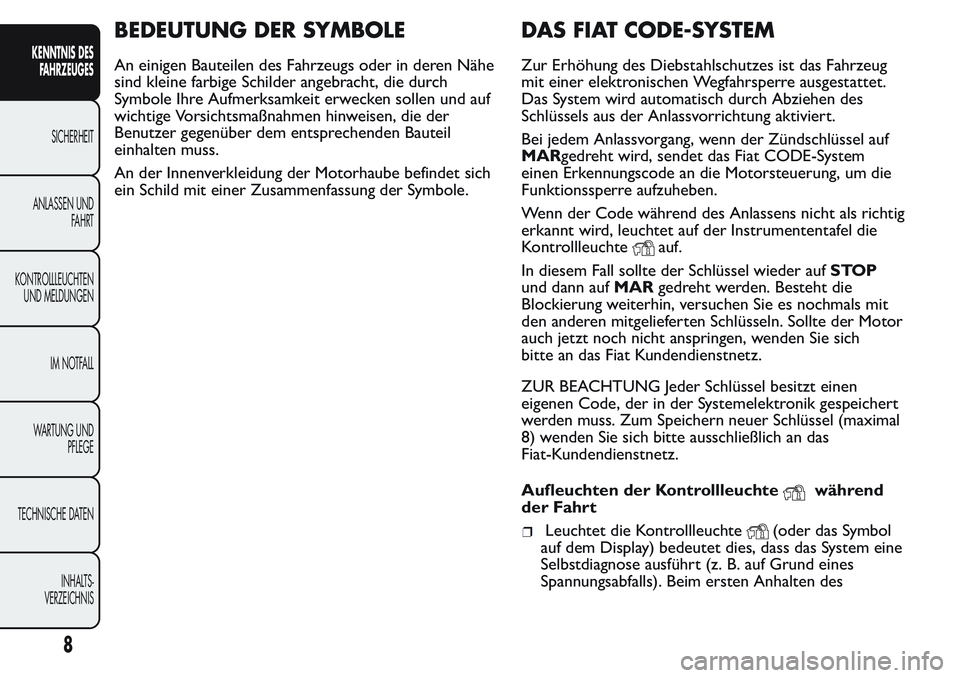

BEDEUTUNG DER SYMBOLE
An einigen Bauteilen des Fahrzeugs oder in deren Nähe
sind kleine farbige Schilder angebracht, die durch
Symbole Ihre Aufmerksamkeit erwecken sollen und auf
wichtige Vorsichtsmaßnahmen hinweisen, die der
Benutzer gegenüber dem entsprechenden Bauteil
einhalten muss.
An der Innenverkleidung der Motorhaube befindet sich
ein Schild mit einer Zusammenfassung der Symbole.

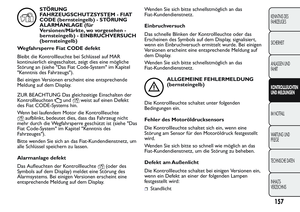

DAS FIAT CODE-SYSTEM
Zur Erhöhung des Diebstahlschutzes ist das Fahrzeug
mit einer elektronischen Wegfahrsperre ausgestattet.
Das System wird automatisch durch Abziehen des
Schlüssels aus der Anlassvorrichtung aktiviert.
Bei jedem Anlassvorgang, wenn der Zündschlüssel auf
MARgedreht wird, sendet das Fiat CODE-System
einen Erkennungscode an die Motorsteuerung, um die
Funktionssperre aufzuheben.
Wenn der Code während des Anlassens nicht als richtig
erkannt wird, leuchtet auf der Instrumententafel die
Kontrollleuchte
auf.
In diesem Fall sollte der Schlüssel wieder aufSTOP
und dann aufMARgedreht werden. Besteht die
Blockierung weiterhin, versuchen Sie es nochmals mit
den anderen mitgelieferten Schlüsseln. Sollte der Motor
auch jetzt noch nicht anspringen, wenden Sie sich
bitte an das Fiat Kundendienstnetz.
ZUR BEACHTUNG Jeder Schlüssel besitzt einen
eigenen Code, der in der Systemelektronik gespeichert
werden muss. Zum Speichern neuer Schlüssel (maximal
8) wenden Sie sich bitte ausschließlich an das
Fiat-Kundendienstnetz.
Aufleuchten der Kontrollleuchte
während
der Fahrt
Leuchtet die Kontrollleuchte(oder das Symbol
auf dem Display) bedeutet dies, dass das System eine
Selbstdiagnose ausführt (z. B. auf Grund eines
Spannungsabfalls). Beim ersten Anhalten des
8
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

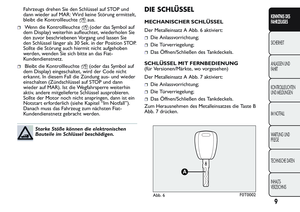

Fahrzeugs drehen Sie den Schlüssel auf STOP und
dann wieder auf MAR: Wird keine Störung ermittelt,
bleibt die Kontrollleuchte
aus.
Wenn die Kontrollleuchte(oder das Symbol auf
dem Display) weiterhin aufleuchtet, wiederholen Sie
den zuvor beschriebenen Vorgang und lassen Sie
den Schlüssel länger als 30 Sek. in der Position STOP.
Sollte die Störung auch hiermit nicht aufgehoben
werden, wenden Sie sich bitte an das Fiat-
Kundendienstnetz.
Bleibt die Kontrollleuchte(oder das Symbol auf
dem Display) eingeschaltet, wird der Code nicht
erkannt. In diesem Fall die Zündung aus- und wieder
einschalten (Zündschlüssel auf STOP und dann
wieder auf MAR). Ist die Wegfahrsperre weiterhin
aktiv, andere mitgelieferte Schlüssel ausprobieren.
Sollte der Motor noch nicht anspringen, dann ist ein
Notstart erforderlich (siehe Kapitel “Im Notfall”).
Danach muss das Fahrzeug zum nächsten Fiat-
Kundendienstnetz gebracht werden.
Starke Stöße können die elektronischen
Bauteile im Schlüssel beschädigen.
DIE SCHLÜSSEL
MECHANISCHER SCHLÜSSEL
Der Metalleinsatz A Abb. 6 aktiviert:
Die Anlassvorrichtung;
Die Türverriegelung;
Das Öffnen/Schließen des Tankdeckels.
SCHLÜSSEL MIT FERNBEDIENUNG
(für Versionen/Märkte, wo vorgesehen)
Der Metalleinsatz A Abb. 7 aktiviert:
Die Anlassvorrichtung;
Die Türverriegelung;
Das Öffnen/Schließen des Tankdeckels.

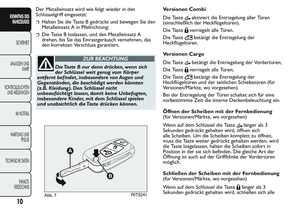

Zum Herausnehmen des Metalleinsatzes die Taste B
Abb. 7 drücken.
Abb. 6F0T0002
9
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

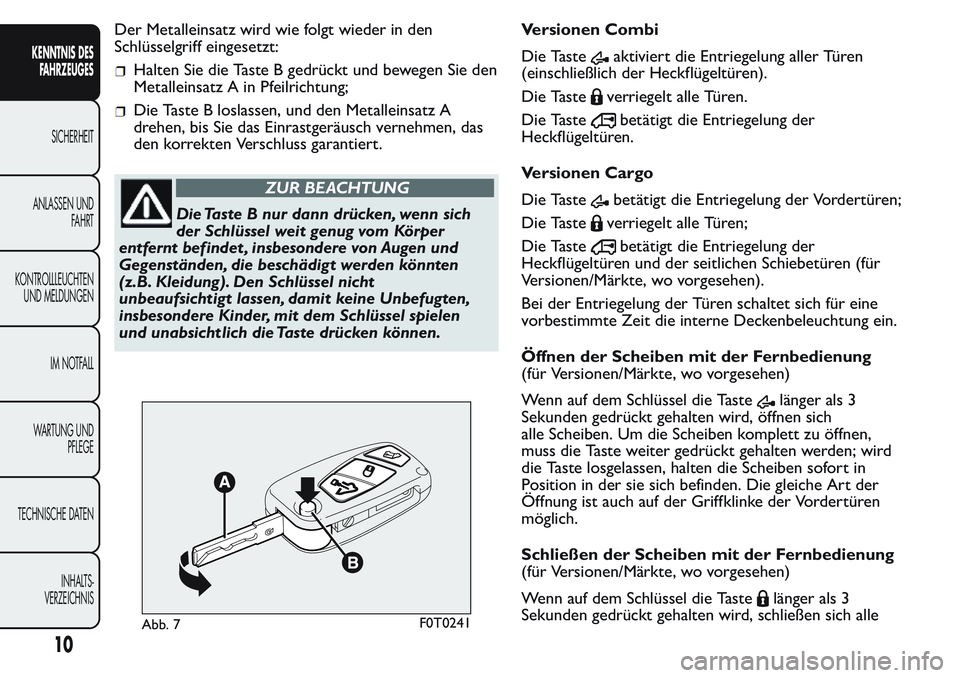

Der Metalleinsatz wird wie folgt wieder in den
Schlüsselgriff eingesetzt:
Halten Sie die Taste B gedrückt und bewegen Sie den
Metalleinsatz A in Pfeilrichtung;
Die Taste B loslassen, und den Metalleinsatz A
drehen, bis Sie das Einrastgeräusch vernehmen, das
den korrekten Verschluss garantiert.
ZUR BEACHTUNG
Die Taste B nur dann drücken, wenn sich
der Schlüssel weit genug vom Körper
entfernt befindet , insbesondere von Augen und
Gegenständen, die beschädigt werden könnten
(z.B. Kleidung). Den Schlüssel nicht
unbeaufsichtigt lassen, damit keine Unbefugten,
insbesondere Kinder, mit dem Schlüssel spielen
und unabsichtlich die Taste drücken können.Versionen Combi
Die Taste
aktiviert die Entriegelung aller Türen
(einschließlich der Heckflügeltüren).
Die Taste
verriegelt alle Türen.
Die Taste
betätigt die Entriegelung der
Heckflügeltüren.
Versionen Cargo
Die Taste
betätigt die Entriegelung der Vordertüren;
Die Taste
verriegelt alle Türen;
Die Taste
betätigt die Entriegelung der
Heckflügeltüren und der seitlichen Schiebetüren (für
Versionen/Märkte, wo vorgesehen).
Bei der Entriegelung der Türen schaltet sich für eine
vorbestimmte Zeit die interne Deckenbeleuchtung ein.
Öffnen der Scheiben mit der Fernbedienung
(für Versionen/Märkte, wo vorgesehen)
Wenn auf dem Schlüssel die Taste
länger als 3
Sekunden gedrückt gehalten wird, öffnen sich
alle Scheiben. Um die Scheiben komplett zu öffnen,
muss die Taste weiter gedrückt gehalten werden; wird
die Taste losgelassen, halten die Scheiben sofort in
Position in der sie sich befinden. Die gleiche Art der
Öffnung ist auch auf der Griffklinke der Vordertüren
möglich.
Schließen der Scheiben mit der Fernbedienung
(für Versionen/Märkte, wo vorgesehen)
Wenn auf dem Schlüssel die Taste
länger als 3
Sekunden gedrückt gehalten wird, schließen sich alle
Abb. 7F0T0241
10
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

Scheiben. Um die Scheiben komplett zu schließen, muss
die Taste weiter gedrückt gehalten werden; wird die
Taste losgelassen, halten die Scheiben sofort in Position
in der sie sich befinden. Die gleiche Art der Schließung
ist auch auf der Griffklinke der Vordertüren möglich.
ZUR BEACHTUNG Während des Betriebs ist die
Klemmschutzvorrichtung der Scheiben deaktiviert.
Entriegelung/Verriegelung des Laderaumes von
Innen (Versionen Cargo)
Durch Drücken der Taste Abb. 8 (Version Cargo) wird
der Laderaum von Innen entriegelt (Heckflügeltüren
und Schiebetüren). Nochmals drücken, um das ganze
Fahrzeug zu verriegeln.

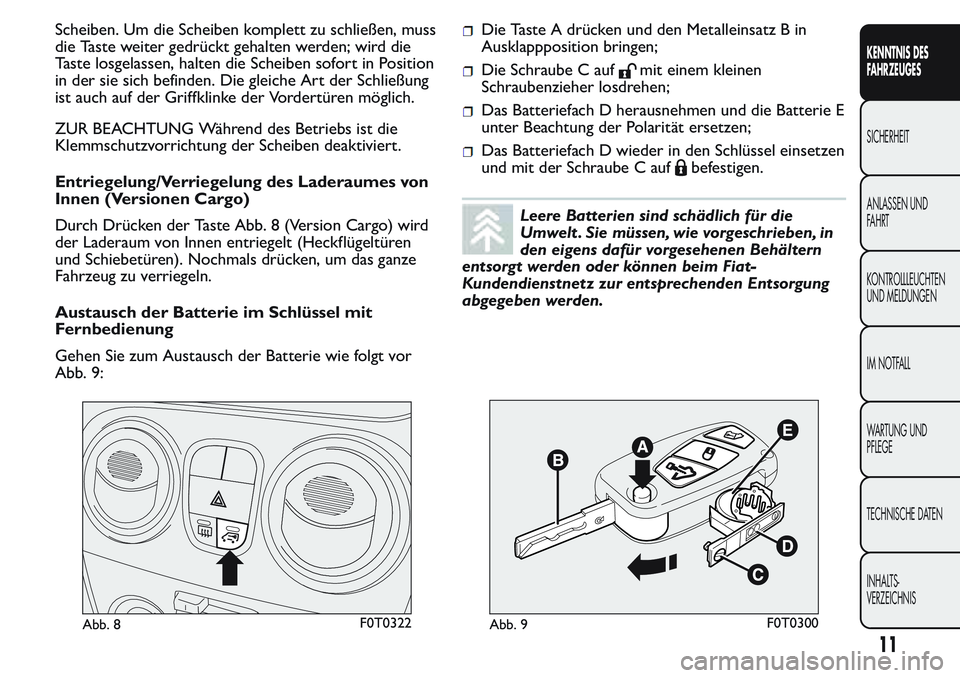

Austausch der Batterie im Schlüssel mit
Fernbedienung
Gehen Sie zum Austausch der Batterie wie folgt vor
Abb. 9:Die Taste A drücken und den Metalleinsatz B in
Ausklappposition bringen;
Die Schraube C aufmit einem kleinen
Schraubenzieher losdrehen;
Das Batteriefach D herausnehmen und die Batterie E
unter Beachtung der Polarität ersetzen;
Das Batteriefach D wieder in den Schlüssel einsetzen
und mit der Schraube C auf
befestigen.
Leere Batterien sind schädlich für die
Umwelt . Sie müssen, wie vorgeschrieben, in
den eigens dafür vorgesehenen Behältern
entsorgt werden oder können beim Fiat-
Kundendienstnetz zur entsprechenden Entsorgung
abgegeben werden.
Abb. 8F0T0322Abb. 9F0T0300
11
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

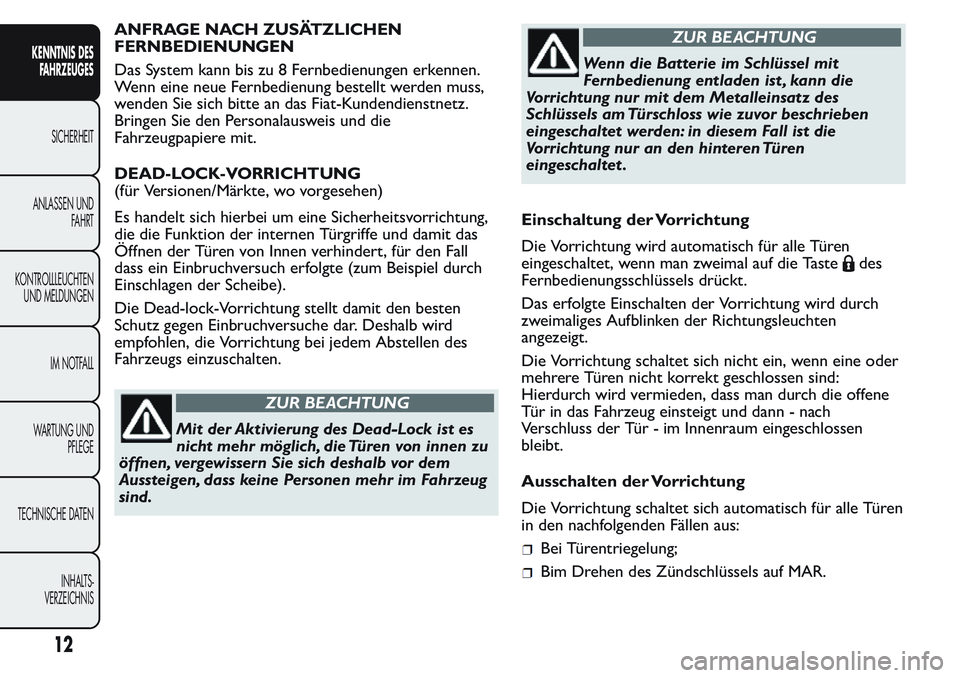

ANFRAGE NACH ZUSÄTZLICHEN
FERNBEDIENUNGEN
Das System kann bis zu 8 Fernbedienungen erkennen.
Wenn eine neue Fernbedienung bestellt werden muss,
wenden Sie sich bitte an das Fiat-Kundendienstnetz.
Bringen Sie den Personalausweis und die
Fahrzeugpapiere mit.
DEAD-LOCK-VORRICHTUNG
(für Versionen/Märkte, wo vorgesehen)
Es handelt sich hierbei um eine Sicherheitsvorrichtung,
die die Funktion der internen Türgriffe und damit das
Öffnen der Türen von Innen verhindert, für den Fall
dass ein Einbruchversuch erfolgte (zum Beispiel durch
Einschlagen der Scheibe).
Die Dead-lock-Vorrichtung stellt damit den besten
Schutz gegen Einbruchversuche dar. Deshalb wird
empfohlen, die Vorrichtung bei jedem Abstellen des
Fahrzeugs einzuschalten.
ZUR BEACHTUNG
Mit der Aktivierung des Dead-Lock ist es
nicht mehr möglich, die Türen von innen zu
öffnen, vergewissern Sie sich deshalb vor dem
Aussteigen, dass keine Personen mehr im Fahrzeug
sind.
ZUR BEACHTUNG
Wenn die Batterie im Schlüssel mit
Fernbedienung entladen ist , kann die
Vorrichtung nur mit dem Metalleinsatz des
Schlüssels am Türschloss wie zuvor beschrieben
eingeschaltet werden: in diesem Fall ist die
Vorrichtung nur an den hinteren Türen
eingeschaltet .
Einschaltung der Vorrichtung
Die Vorrichtung wird automatisch für alle Türen
eingeschaltet, wenn man zweimal auf die Taste
des
Fernbedienungsschlüssels drückt.
Das erfolgte Einschalten der Vorrichtung wird durch
zweimaliges Aufblinken der Richtungsleuchten
angezeigt.
Die Vorrichtung schaltet sich nicht ein, wenn eine oder
mehrere Türen nicht korrekt geschlossen sind:
Hierdurch wird vermieden, dass man durch die offene
Tür in das Fahrzeug einsteigt und dann - nach
Verschluss der Tür - im Innenraum eingeschlossen
bleibt.
Ausschalten der Vorrichtung
Die Vorrichtung schaltet sich automatisch für alle Türen
in den nachfolgenden Fällen aus:
Bei Türentriegelung;
Bim Drehen des Zündschlüssels auf MAR.
