2017 FIAT 500X Knjižica za upotrebu i održavanje (in Serbian)

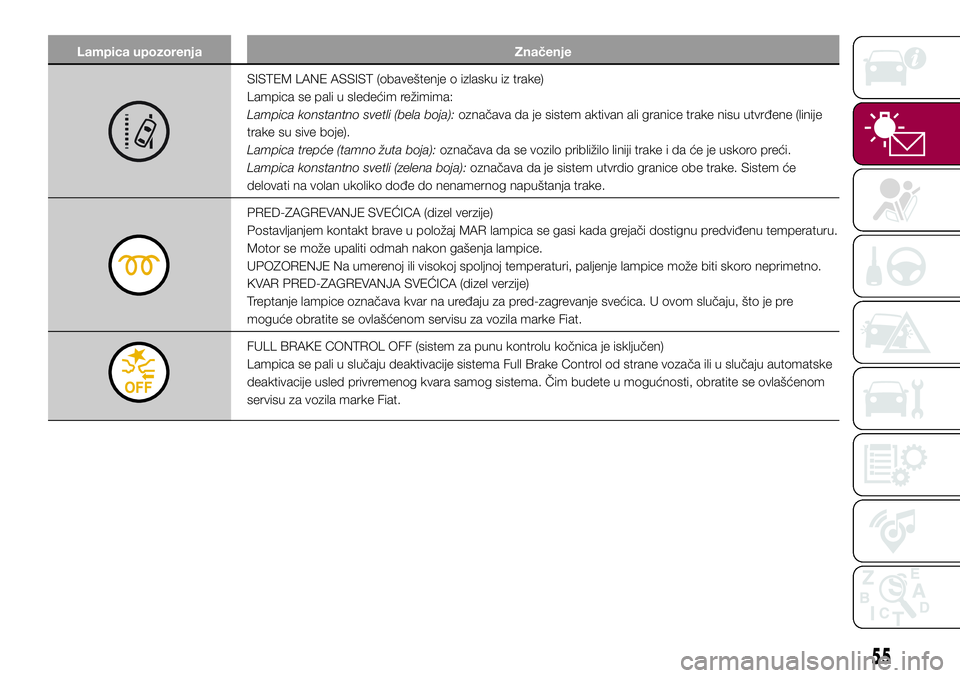

Lampica upozorenja Značenje
SISTEM LANE ASSIST (obaveštenje o izlasku iz trake)
Lampica se pali u sledećim režimima:
Lampica konstantno svetli (bela boja):označava da je sistem aktivan ali granice trake nisu utvrđene (linije
trake su sive boje).
Lampica trepće (tamno žuta boja):označava da se vozilo približilo liniji trake i da će je uskoro preći.
Lampica konstantno svetli (zelena boja):označava da je sistem utvrdio granice obe trake. Sistem će
delovati na volan ukoliko dođe do nenamernog napuštanja trake.
PRED-ZAGREVANJE SVEĆICA (dizel verzije)
Postavljanjem kontakt brave u položaj MAR lampica se gasi kada grejači dostignu predviđenu temperaturu.
Motor se može upaliti odmah nakon gašenja lampice.
UPOZORENJE Na umerenoj ili visokoj spoljnoj temperaturi, paljenje lampice može biti skoro neprimetno.
KVAR PRED-ZAGREVANJA SVEĆICA (dizel verzije)
Treptanje lampice označava kvar na uređaju za pred-zagrevanje svećica. U ovom slučaju, što je pre
moguće obratite se ovlašćenom servisu za vozila marke Fiat.
FULL BRAKE CONTROL OFF (sistem za punu kontrolu kočnica je isključen)
Lampica se pali u slučaju deaktivacije sistema Full Brake Control od strane vozača ili u slučaju automatske
deaktivacije usled privremenog kvara samog sistema. Čim budete u mogućnosti, obratite se ovlašćenom
servisu za vozila marke Fiat.
55

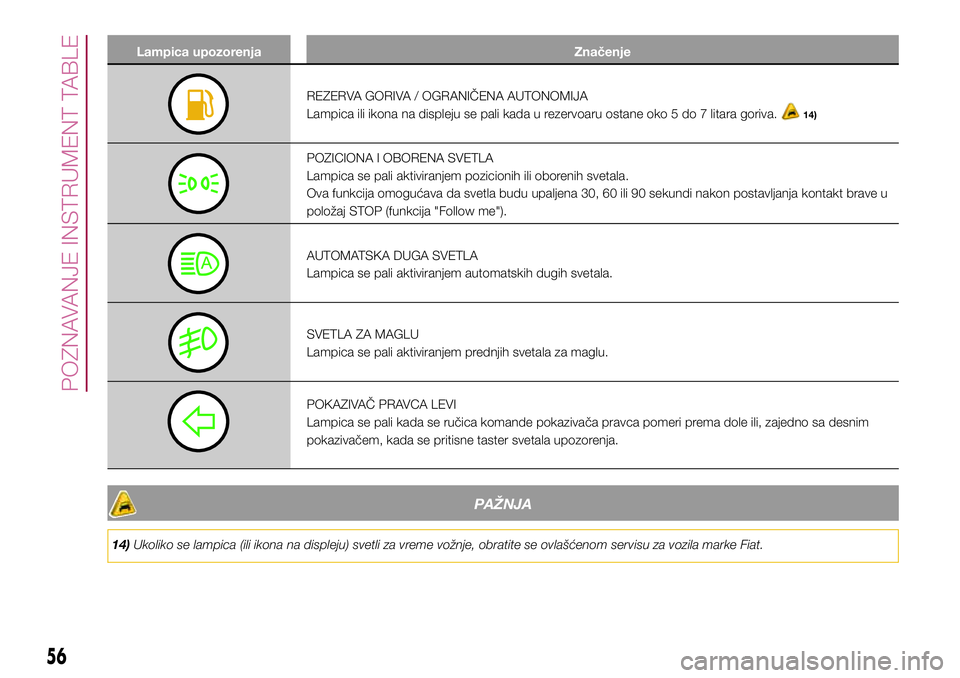

Lampica upozorenja Značenje
REZERVA GORIVA / OGRANIČENA AUTONOMIJA
Lampica ili ikona na displeju se pali kada u rezervoaru ostane oko 5 do 7 litara goriva.
14)
POZICIONA I OBORENA SVETLA
Lampica se pali aktiviranjem pozicionih ili oborenih svetala.
Ova funkcija omogućava da svetla budu upaljena 30, 60 ili 90 sekundi nakon postavljanja kontakt brave u
položaj STOP (funkcija "Follow me").
AUTOMATSKA DUGA SVETLA
Lampica se pali aktiviranjem automatskih dugih svetala.
SVETLA ZA MAGLU
Lampica se pali aktiviranjem prednjih svetala za maglu.
POKAZIVAČ PRAVCA LEVI
Lampica se pali kada se ručica komande pokazivača pravca pomeri prema dole ili, zajedno sa desnim
pokazivačem, kada se pritisne taster svetala upozorenja.
PAŽNJA
14)Ukoliko se lampica (ili ikona na displeju) svetli za vreme vožnje, obratite se ovlašćenom servisu za vozila marke Fiat.
56
POZNAVANJE INSTRUMENT TABLE

Lampica upozorenja Značenje
POKAZIVAČ PRAVCA DESNI
Lampica se pali kada se ručica komande pokazivača pravca pomeri prema gore ili, zajedno sa levim
pokazivačem, kada se pritisne taster svetala upozorenja.
INTERVENCIJA START&STOP SISTEMA
Simbol se pali da bi označio da je motor isključen usled intervencije Start&Stop sistema.
Aktivacija: simbol se pali u slučaju aktivacije sistema; LED lampica koja se nalazi na tasteru je ugašena.
Dektivacija: deaktivacija sistema Start&Stop je označena prikazom odgovarajuće poruke na displeju; u
ovom slučaju je LED lampica na tasteru upaljena.
DUGA SVETLA
Lampica se pali aktiviranjem dugih svetala.
SIMBOLI KOJI SE PRIKAZUJU NA DISPLEJU
Simbol Značenje
NEDOVOLJAN PRITISAK MOTORNOG ULJA
Simbol se pali zajedno sa porukom koja se prikazuje na displeju, kada je pritisak motornog ulja nedovoljan.
15)
UPOZORENJE Nemojte koristiti vozilo dok se kvar ne otkloni. Paljenje simbola ne označava količinu ulja u
motoru: nivoa ulja se uvek mora ručno proveriti.
NEISPRAVNOST VAZDUŠNOG JASTUKA
Paljenje simbola tako da konstantno svetli, ukazuje na nepravilnost sistema vazdušnih jastuka. Čim budete
u mogućnosti, obratite se ovlašćenom servisu za vozila marke Fiat.
HAUBA NIJE ZATVORENA DO KRAJA
Lampica se pali kada hauba nije dobro zatvorena. Dobro zatvorite haubu.
57

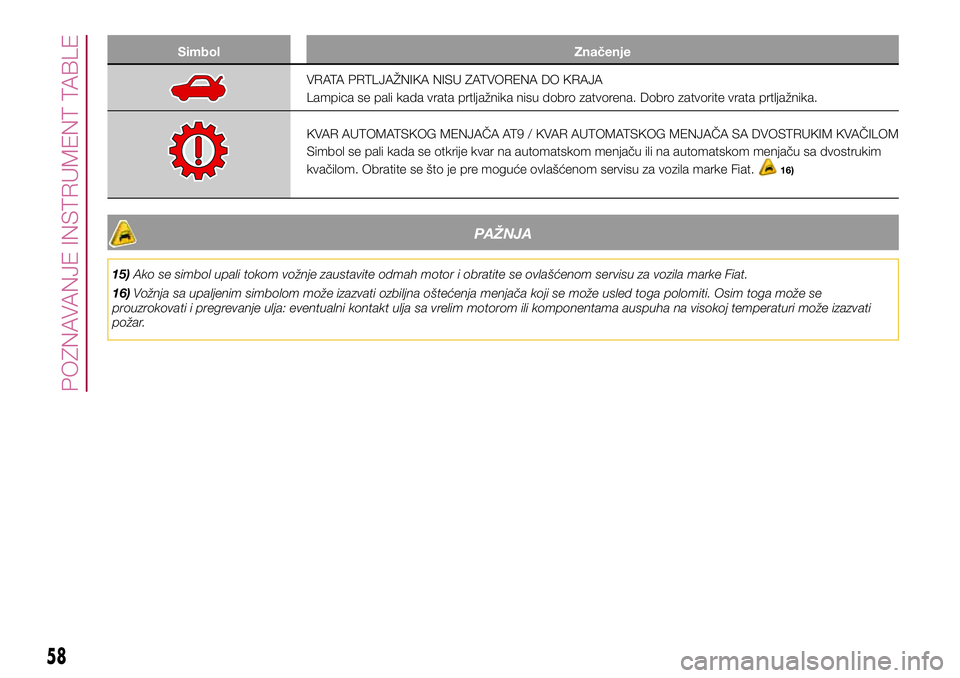

Simbol Značenje
VRATA PRTLJAŽNIKA NISU ZATVORENA DO KRAJA
Lampica se pali kada vrata prtljažnika nisu dobro zatvorena. Dobro zatvorite vrata prtljažnika.
KVAR AUTOMATSKOG MENJAČA AT9 / KVAR AUTOMATSKOG MENJAČA SA DVOSTRUKIM KVAČILOM
Simbol se pali kada se otkrije kvar na automatskom menjaču ili na automatskom menjaču sa dvostrukim
kvačilom. Obratite se što je pre moguće ovlašćenom servisu za vozila marke Fiat.
16)
PAŽNJA
15)Ako se simbol upali tokom vožnje zaustavite odmah motor i obratite se ovlašćenom servisu za vozila marke Fiat.
16)Vožnja sa upaljenim simbolom može izazvati ozbiljna oštećenja menjača koji se može usled toga polomiti. Osim toga može se
prouzrokovati i pregrevanje ulja: eventualni kontakt ulja sa vrelim motorom ili komponentama auspuha na visokoj temperaturi može izazvati
požar.
58
POZNAVANJE INSTRUMENT TABLE

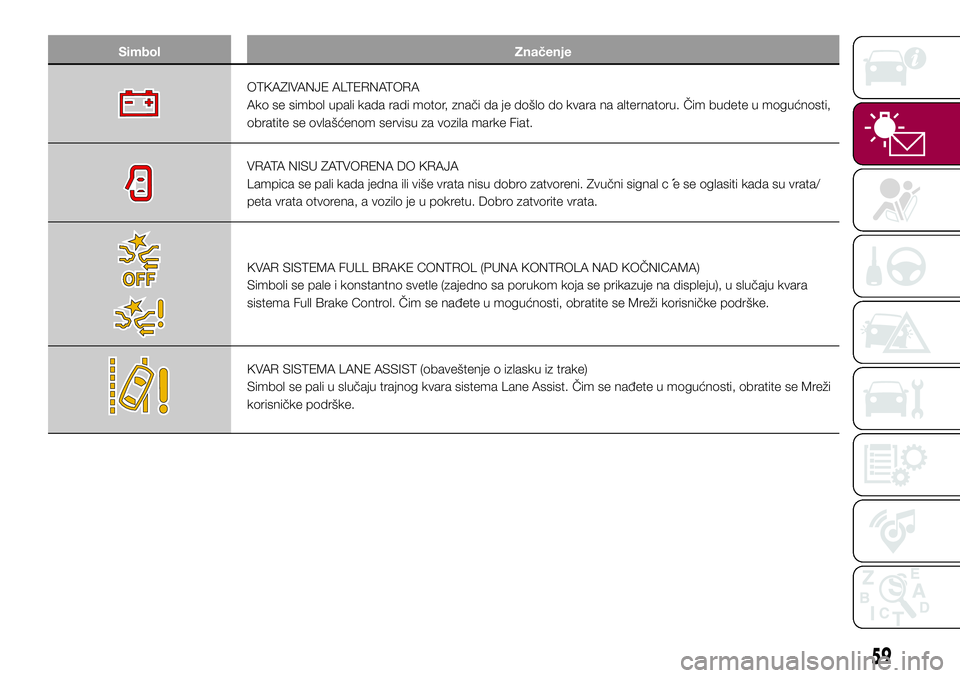

Simbol Značenje
OTKAZIVANJE ALTERNATORA
Ako se simbol upali kada radi motor, znači da je došlo do kvara na alternatoru. Čim budete u mogućnosti,
obratite se ovlašćenom servisu za vozila marke Fiat.
VRATA NISU ZATVORENA DO KRAJA
Lampica se pali kada jedna ili više vrata nisu dobro zatvoreni. Zvučni signal c´e se oglasiti kada su vrata/
peta vrata otvorena, a vozilo je u pokretu. Dobro zatvorite vrata.
KVAR SISTEMA FULL BRAKE CONTROL (PUNA KONTROLA NAD KOČNICAMA)
Simboli se pale i konstantno svetle (zajedno sa porukom koja se prikazuje na displeju), u slučaju kvara
sistema Full Brake Control. Čim se nađete u mogućnosti, obratite se Mreži korisničke podrške.
KVAR SISTEMA LANE ASSIST (obaveštenje o izlasku iz trake)
Simbol se pali u slučaju trajnog kvara sistema Lane Assist. Čim se nađete u mogućnosti, obratite se Mreži
korisničke podrške.
59

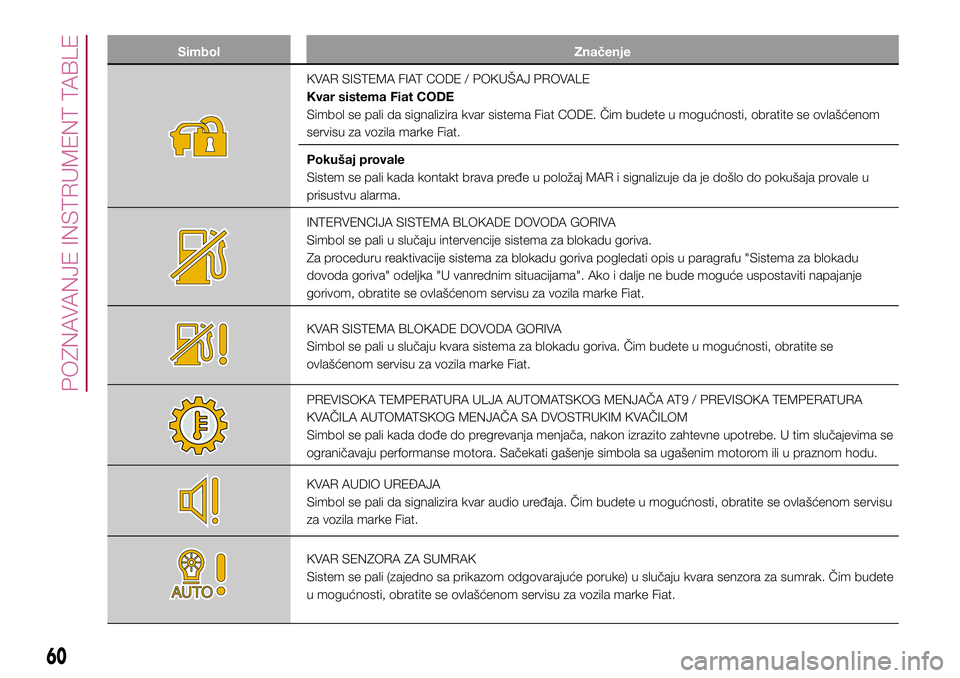

Simbol Značenje
KVAR SISTEMA FIAT CODE / POKUŠAJ PROVALE
Kvar sistema Fiat CODE
Simbol se pali da signalizira kvar sistema Fiat CODE. Čim budete u mogućnosti, obratite se ovlašćenom
servisu za vozila marke Fiat.
Pokušaj provale
Sistem se pali kada kontakt brava pređe u položaj MAR i signalizuje da je došlo do pokušaja provale u
prisustvu alarma.
INTERVENCIJA SISTEMA BLOKADE DOVODA GORIVA
Simbol se pali u slučaju intervencije sistema za blokadu goriva.
Za proceduru reaktivacije sistema za blokadu goriva pogledati opis u paragrafu "Sistema za blokadu
dovoda goriva" odeljka "U vanrednim situacijama". Ako i dalje ne bude moguće uspostaviti napajanje
gorivom, obratite se ovlašćenom servisu za vozila marke Fiat.
KVAR SISTEMA BLOKADE DOVODA GORIVA
Simbol se pali u slučaju kvara sistema za blokadu goriva. Čim budete u mogućnosti, obratite se
ovlašćenom servisu za vozila marke Fiat.
PREVISOKA TEMPERATURA ULJA AUTOMATSKOG MENJAČA AT9 / PREVISOKA TEMPERATURA
KVAČILA AUTOMATSKOG MENJAČA SA DVOSTRUKIM KVAČILOM
Simbol se pali kada dođe do pregrevanja menjača, nakon izrazito zahtevne upotrebe. U tim slučajevima se
ograničavaju performanse motora. Sačekati gašenje simbola sa ugašenim motorom ili u praznom hodu.
KVAR AUDIO UREĐAJA
Simbol se pali da signalizira kvar audio uređaja. Čim budete u mogućnosti, obratite se ovlašćenom servisu
za vozila marke Fiat.
KVAR SENZORA ZA SUMRAK
Sistem se pali (zajedno sa prikazom odgovarajuće poruke) u slučaju kvara senzora za sumrak. Čim budete
u mogućnosti, obratite se ovlašćenom servisu za vozila marke Fiat.
60
POZNAVANJE INSTRUMENT TABLE

Simbol Značenje
KVAR SENZORA ZA KIŠU
Simbol se pali u slučaju kvara na senzoru za kišu. Čim budete u mogućnosti, obratite se ovlašćenom
servisu za vozila marke Fiat.
KVAR START&STOP SISTEMA
Simbol se pali da signalizira kvar sistema Start&Stop. Na displeju će se prikazati odgovarajuća poruka. Čim
budete u mogućnosti, obratite se ovlašćenom servisu za vozila marke Fiat.
KVAR SISTEMA KEYLESS GO
Simbol se pali u slučaju kvara sistema Keyless Go. Čim budete u mogućnosti, obratite se ovlašćenom
servisu za vozila marke Fiat.
61

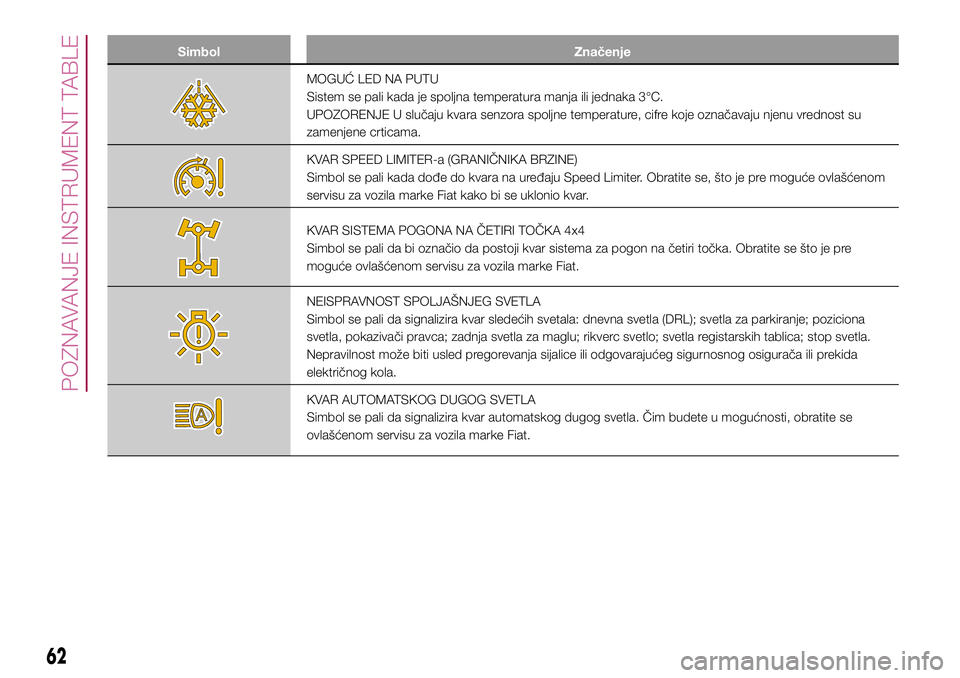

Simbol Značenje
MOGUĆ LED NA PUTU
Sistem se pali kada je spoljna temperatura manja ili jednaka 3°C.
UPOZORENJE U slučaju kvara senzora spoljne temperature, cifre koje označavaju njenu vrednost su
zamenjene crticama.
KVAR SPEED LIMITER-a (GRANIČNIKA BRZINE)
Simbol se pali kada dođe do kvara na uređaju Speed Limiter. Obratite se, što je pre moguće ovlašćenom
servisu za vozila marke Fiat kako bi se uklonio kvar.
KVAR SISTEMA POGONA NA ČETIRI TOČKA 4x4
Simbol se pali da bi označio da postoji kvar sistema za pogon na četiri točka. Obratite se što je pre
moguće ovlašćenom servisu za vozila marke Fiat.
NEISPRAVNOST SPOLJAŠNJEG SVETLA
Simbol se pali da signalizira kvar sledećih svetala: dnevna svetla (DRL); svetla za parkiranje; poziciona
svetla, pokazivači pravca; zadnja svetla za maglu; rikverc svetlo; svetla registarskih tablica; stop svetla.
Nepravilnost može biti usled pregorevanja sijalice ili odgovarajućeg sigurnosnog osigurača ili prekida
električnog kola.
KVAR AUTOMATSKOG DUGOG SVETLA
Simbol se pali da signalizira kvar automatskog dugog svetla. Čim budete u mogućnosti, obratite se
ovlašćenom servisu za vozila marke Fiat.
62
