2017 FIAT 500X Knjižica za upotrebu i održavanje (in Serbian)

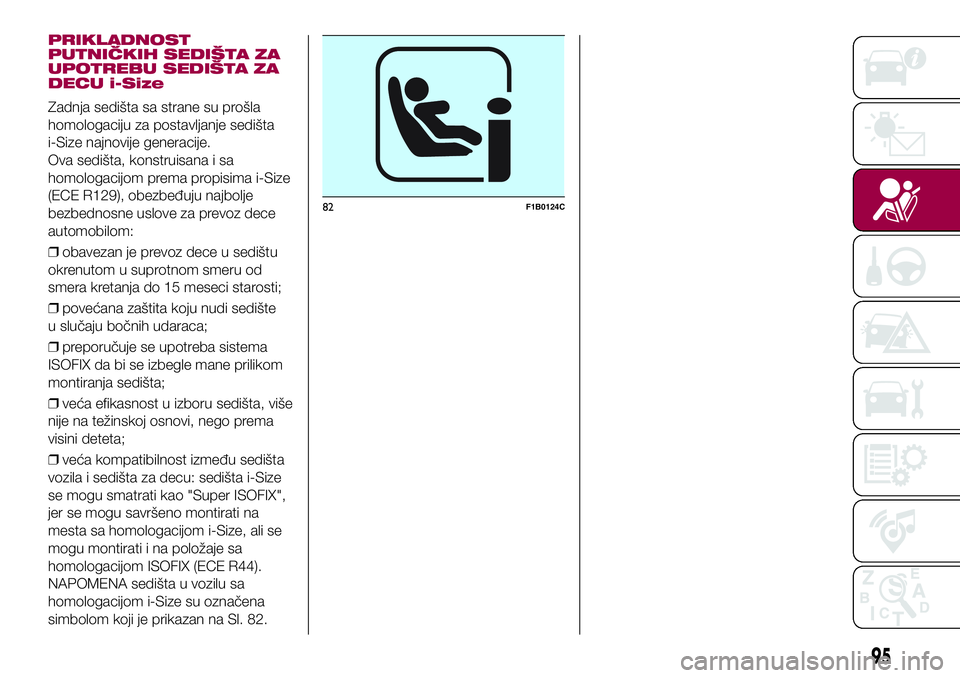

PRIKLADNOST
PUTNIČKIH SEDIŠTA ZA
UPOTREBU SEDIŠTA ZA
DECU i-Size
Zadnja sedišta sa strane su prošla
homologaciju za postavljanje sedišta
i-Size najnovije generacije.
Ova sedišta, konstruisana i sa
homologacijom prema propisima i-Size
(ECE R129), obezbeđuju najbolje
bezbednosne uslove za prevoz dece
automobilom:
❒obavezan je prevoz dece u sedištu
okrenutom u suprotnom smeru od
smera kretanja do 15 meseci starosti;
❒povećana zaštita koju nudi sedište
u slučaju bočnih udaraca;
❒preporučuje se upotreba sistema
ISOFIX da bi se izbegle mane prilikom
montiranja sedišta;
❒veća efikasnost u izboru sedišta, više
nije na težinskoj osnovi, nego prema
visini deteta;
❒veća kompatibilnost između sedišta
vozila i sedišta za decu: sedišta i-Size
se mogu smatrati kao "Super ISOFIX",
jer se mogu savršeno montirati na
mesta sa homologacijom i-Size, ali se
mogu montirati i na položaje sa
homologacijom ISOFIX (ECE R44).
NAPOMENA sedišta u vozilu sa
homologacijom i-Size su označena
simbolom koji je prikazan na Sl. 82.
82F1B0124C
95

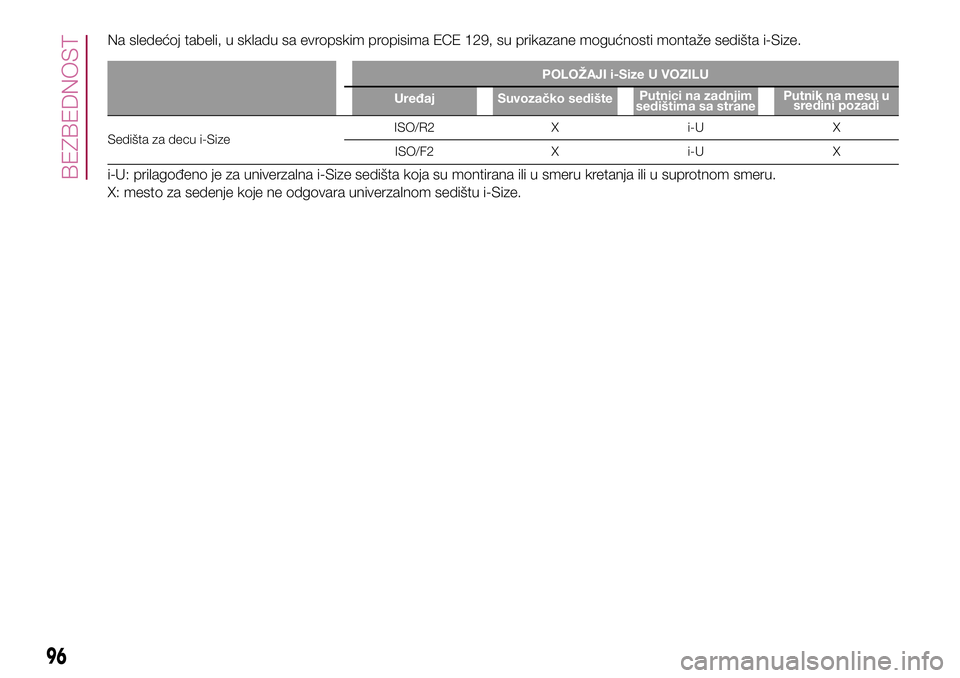

Na sledećoj tabeli, u skladu sa evropskim propisima ECE 129, su prikazane mogućnosti montaže sedišta i-Size.
POLOŽAJI i-Size U VOZILU
Uređaj Suvozačko sedištePutnici na zadnjim
sedištima sa stranePutnik na mesu u
sredini pozadi
Sedišta za decu i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: prilagođeno je za univerzalna i-Size sedišta koja su montirana ili u smeru kretanja ili u suprotnom smeru.
X: mesto za sedenje koje ne odgovara univerzalnom sedištu i-Size.
96
BEZBEDNOST

SEDIŠTA KOJA PREPORUČUJE FCA ZA VAŠ FIAT 500X
Linija dodatne opreme MOPAR®nudi široki dijapazon sedišta za decu koja se mogu fiksirati sigurnosnim pojasevima na tri
mesta ili putem ISOFIX priključaka.
UPOZORENJE FCA preporučuje ugradnju prema uputstvima koja su obavezno priložena uz sedište.
Težinska grupa Sedište Tip sedišta Montaža sedišta
Grupa 0+ : od
rođenja do 13 kg
Britax Baby Safe plus
Homologacioni broj: E1
04301146
Fiat redni broj: 71806415
Univerzalno sedište/ISOFIX.
Instalira se u smeru suprotnom od
smera kretanja sao putem sigurnosnih
pojaseva vozila, ili putem odgovarajuće
ISOFIX osnove (može se zasebno
nabaviti) i ankera ISOFIX u vozilu.
Montira se na zadnja sedišta sa strane. ++
Britax Baby Safe ISOFIX baza
Fiat redni broj: 71806416
97

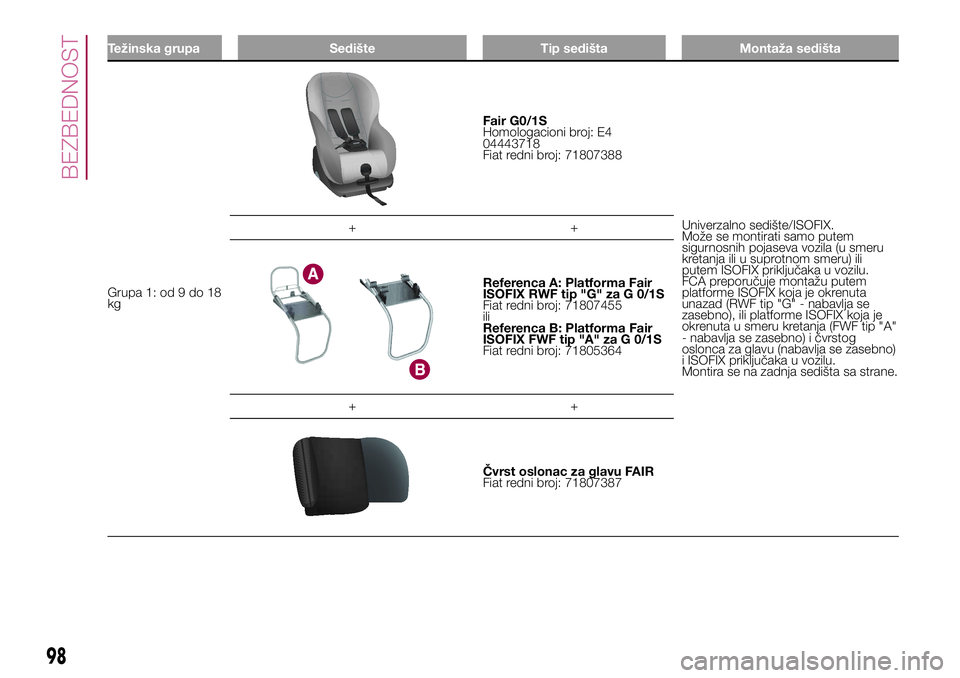

Težinska grupa Sedište Tip sedišta Montaža sedišta
Grupa 1: od 9 do 18
kg
Fair G0/1S
Homologacioni broj: E4
04443718
Fiat redni broj: 71807388
Univerzalno sedište/ISOFIX.
Može se montirati samo putem
sigurnosnih pojaseva vozila (u smeru
kretanja ili u suprotnom smeru) ili
putem ISOFIX priključaka u vozilu.
FCA preporučuje montažu putem
platforme ISOFIX koja je okrenuta
unazad (RWF tip "G" - nabavlja se
zasebno), ili platforme ISOFIX koja je
okrenuta u smeru kretanja (FWF tip "A"
- nabavlja se zasebno) i čvrstog
oslonca za glavu (nabavlja se zasebno)
i ISOFIX priključaka u vozilu.
Montira se na zadnja sedišta sa strane. ++
Referenca A: Platforma Fair
ISOFIX RWF tip "G" za G 0/1S
Fiat redni broj: 71807455
ili
Referenca B: Platforma Fair
ISOFIX FWF tip "A" za G 0/1S
Fiat redni broj: 71805364
++
Čvrst oslonac za glavu FAIR
Fiat redni broj: 71807387
98
BEZBEDNOST

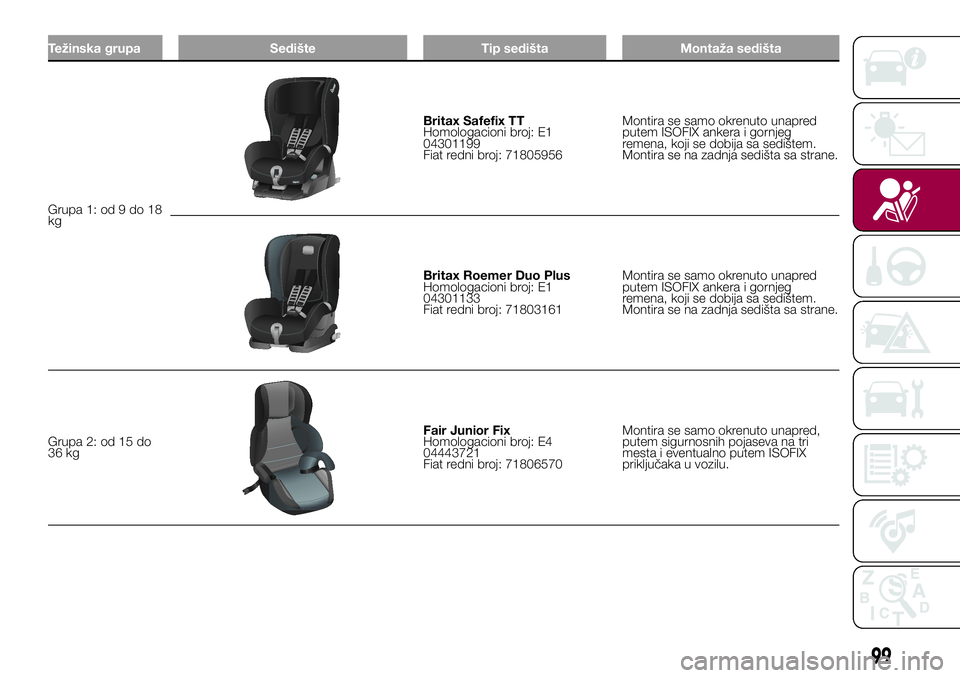

Težinska grupa Sedište Tip sedišta Montaža sedišta
Grupa 1: od 9 do 18
kg
Britax Safefix TT
Homologacioni broj: E1
04301199
Fiat redni broj: 71805956Montira se samo okrenuto unapred
putem ISOFIX ankera i gornjeg
remena, koji se dobija sa sedištem.
Montira se na zadnja sedišta sa strane.
Britax Roemer Duo Plus
Homologacioni broj: E1
04301133
Fiat redni broj: 71803161Montira se samo okrenuto unapred
putem ISOFIX ankera i gornjeg
remena, koji se dobija sa sedištem.
Montira se na zadnja sedišta sa strane.
Grupa 2: od 15 do
36 kg
Fair Junior Fix
Homologacioni broj: E4
04443721
Fiat redni broj: 71806570Montira se samo okrenuto unapred,
putem sigurnosnih pojaseva na tri
mesta i eventualno putem ISOFIX
priključaka u vozilu.
99

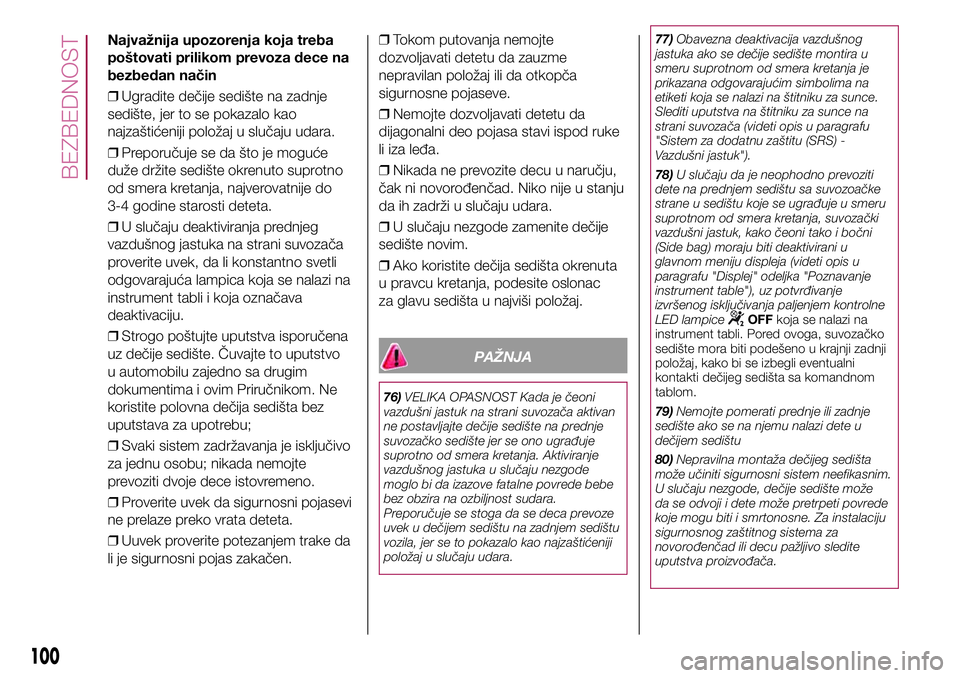

Najvažnija upozorenja koja treba
poštovati prilikom prevoza dece na
bezbedan način
❒Ugradite dečije sedište na zadnje
sedište, jer to se pokazalo kao
najzaštićeniji položaj u slučaju udara.
❒Preporučuje se da što je moguće
duže držite sedište okrenuto suprotno
od smera kretanja, najverovatnije do
3-4 godine starosti deteta.
❒U slučaju deaktiviranja prednjeg
vazdušnog jastuka na strani suvozača
proverite uvek, da li konstantno svetli
odgovarajuća lampica koja se nalazi na
instrument tabli i koja označava
deaktivaciju.
❒Strogo poštujte uputstva isporučena
uz dečije sedište. Čuvajte to uputstvo
u automobilu zajedno sa drugim
dokumentima i ovim Priručnikom. Ne
koristite polovna dečija sedišta bez
uputstava za upotrebu;
❒Svaki sistem zadržavanja je isključivo
za jednu osobu; nikada nemojte
prevoziti dvoje dece istovremeno.
❒Proverite uvek da sigurnosni pojasevi
ne prelaze preko vrata deteta.
❒Uuvek proverite potezanjem trake da
li je sigurnosni pojas zakačen.❒Tokom putovanja nemojte
dozvoljavati detetu da zauzme
nepravilan položaj ili da otkopča
sigurnosne pojaseve.
❒Nemojte dozvoljavati detetu da
dijagonalni deo pojasa stavi ispod ruke
li iza leđa.
❒Nikada ne prevozite decu u naručju,
čak ni novorođenčad. Niko nije u stanju
da ih zadrži u slučaju udara.
❒U slučaju nezgode zamenite dečije
sedište novim.
❒Ako koristite dečija sedišta okrenuta
u pravcu kretanja, podesite oslonac
za glavu sedišta u najviši položaj.
PAŽNJA
76)VELIKA OPASNOST Kada je čeoni
vazdušni jastuk na strani suvozača aktivan
ne postavljajte dečije sedište na prednje
suvozačko sedište jer se ono ugrađuje
suprotno od smera kretanja. Aktiviranje
vazdušnog jastuka u slučaju nezgode
moglo bi da izazove fatalne povrede bebe
bez obzira na ozbiljnost sudara.
Preporučuje se stoga da se deca prevoze
uvek u dečijem sedištu na zadnjem sedištu
vozila, jer se to pokazalo kao najzaštićeniji
položaj u slučaju udara.77)Obavezna deaktivacija vazdušnog
jastuka ako se dečije sedište montira u
smeru suprotnom od smera kretanja je
prikazana odgovarajućim simbolima na
etiketi koja se nalazi na štitniku za sunce.
Slediti uputstva na štitniku za sunce na
strani suvozača (videti opis u paragrafu
"Sistem za dodatnu zaštitu (SRS) -
Vazdušni jastuk").
78)U slučaju da je neophodno prevoziti
dete na prednjem sedištu sa suvozoačke
strane u sedištu koje se ugrađuje u smeru
suprotnom od smera kretanja, suvozački
vazdušni jastuk, kako čeoni tako i bočni
(Side bag) moraju biti deaktivirani u
glavnom meniju displeja (videti opis u
paragrafu "Displej" odeljka "Poznavanje
instrument table"), uz potvrđivanje
izvršenog isključivanja paljenjem kontrolne
LED lampice
OFFkoja se nalazi na
instrument tabli. Pored ovoga, suvozačko
sedište mora biti podešeno u krajnji zadnji
položaj, kako bi se izbegli eventualni
kontakti dečijeg sedišta sa komandnom
tablom.
79)Nemojte pomerati prednje ili zadnje
sedište ako se na njemu nalazi dete u
dečijem sedištu
80)Nepravilna montaža dečijeg sedišta
može učiniti sigurnosni sistem neefikasnim.
U slučaju nezgode, dečije sedište može
da se odvoji i dete može pretrpeti povrede
koje mogu biti i smrtonosne. Za instalaciju
sigurnosnog zaštitnog sistema za
novorođenčad ili decu pažljivo sledite
uputstva proizvođača.
100
BEZBEDNOST

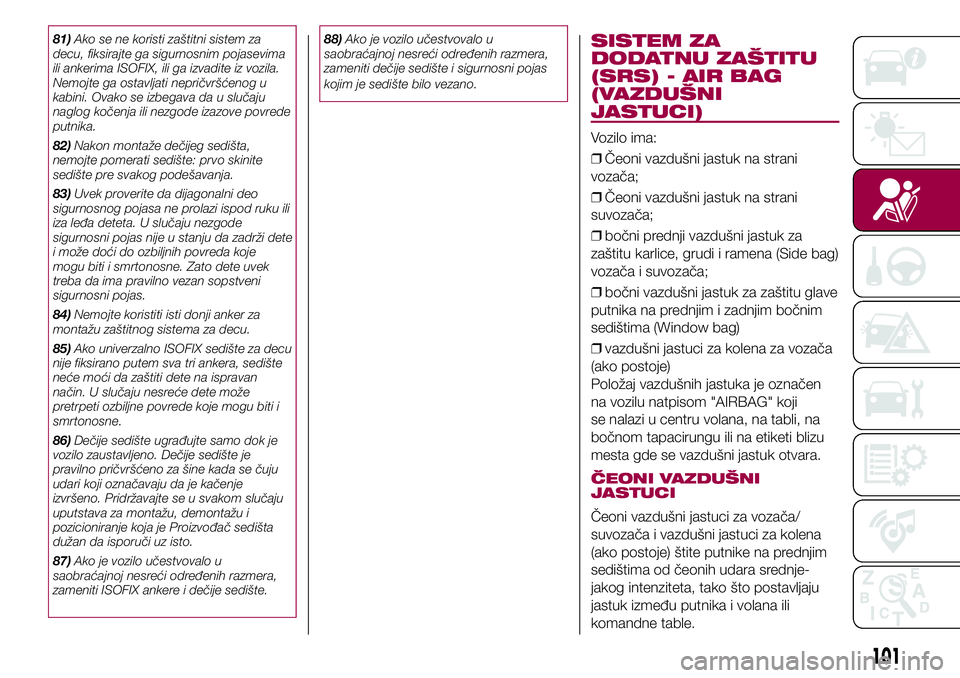

81)Ako se ne koristi zaštitni sistem za
decu, fiksirajte ga sigurnosnim pojasevima
ili ankerima ISOFIX, ili ga izvadite iz vozila.
Nemojte ga ostavljati nepričvršćenog u
kabini. Ovako se izbegava da u slučaju
naglog kočenja ili nezgode izazove povrede
putnika.
82)Nakon montaže dečijeg sedišta,
nemojte pomerati sedište: prvo skinite
sedište pre svakog podešavanja.
83)Uvek proverite da dijagonalni deo
sigurnosnog pojasa ne prolazi ispod ruku ili
iza leđa deteta. U slučaju nezgode
sigurnosni pojas nije u stanju da zadrži dete
i može doći do ozbiljnih povreda koje
mogu biti i smrtonosne. Zato dete uvek
treba da ima pravilno vezan sopstveni
sigurnosni pojas.
84)Nemojte koristiti isti donji anker za
montažu zaštitnog sistema za decu.
85)Ako univerzalno ISOFIX sedište za decu
nije fiksirano putem sva tri ankera, sedište
neće moći da zaštiti dete na ispravan
način. U slučaju nesreće dete može
pretrpeti ozbiljne povrede koje mogu biti i
smrtonosne.
86)Dečije sedište ugrađujte samo dok je
vozilo zaustavljeno. Dečije sedište je
pravilno pričvršćeno za šine kada se čuju
udari koji označavaju da je kačenje
izvršeno. Pridržavajte se u svakom slučaju
uputstava za montažu, demontažu i
pozicioniranje koja je Proizvođač sedišta
dužan da isporuči uz isto.
87)Ako je vozilo učestvovalo u
saobraćajnoj nesreći određenih razmera,
zameniti ISOFIX ankere i dečije sedište.88)Ako je vozilo učestvovalo u
saobraćajnoj nesreći određenih razmera,
zameniti dečije sedište i sigurnosni pojas
kojim je sedište bilo vezano.SISTEM ZA
DODATNU ZAŠTITU
(SRS) - AIR BAG
(VAZDUŠNI
JASTUCI)
Vozilo ima:
❒Čeoni vazdušni jastuk na strani
vozača;
❒Čeoni vazdušni jastuk na strani
suvozača;
❒bočni prednji vazdušni jastuk za
zaštitu karlice, grudi i ramena (Side bag)
vozača i suvozača;
❒bočni vazdušni jastuk za zaštitu glave
putnika na prednjim i zadnjim bočnim
sedištima (Window bag)
❒vazdušni jastuci za kolena za vozača
(ako postoje)
Položaj vazdušnih jastuka je označen
na vozilu natpisom "AIRBAG" koji
se nalazi u centru volana, na tabli, na
bočnom tapacirungu ili na etiketi blizu
mesta gde se vazdušni jastuk otvara.
ČEONI VAZDUŠNI
JASTUCI
Čeoni vazdušni jastuci za vozača/
suvozača i vazdušni jastuci za kolena
(ako postoje) štite putnike na prednjim
sedištima od čeonih udara srednje-
jakog intenziteta, tako što postavljaju
jastuk između putnika i volana ili
komandne table.
101

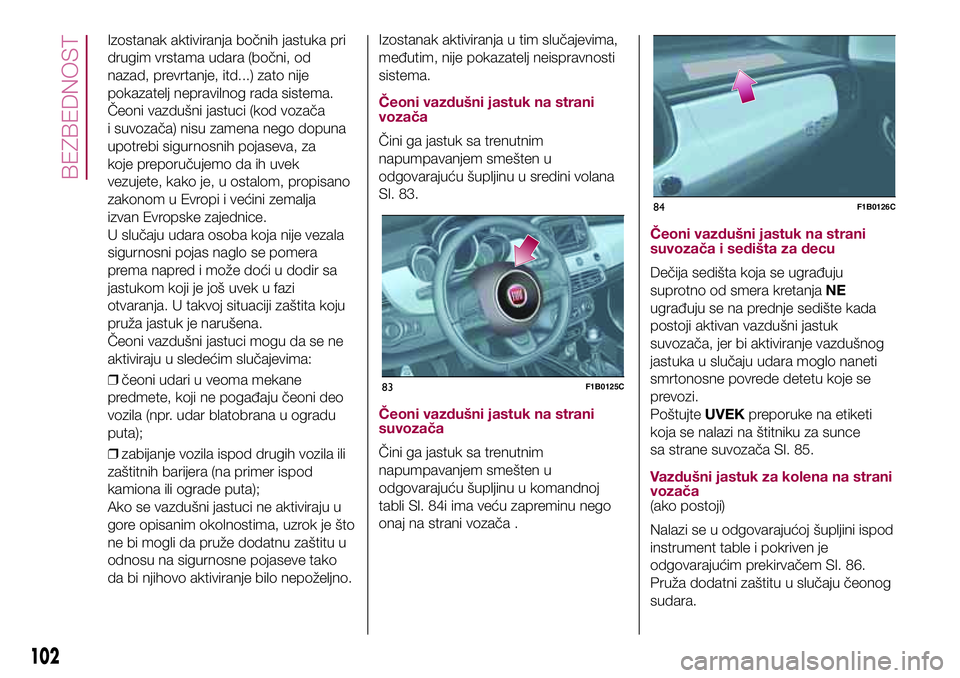

Izostanak aktiviranja bočnih jastuka pri
drugim vrstama udara (bočni, od
nazad, prevrtanje, itd...) zato nije
pokazatelj nepravilnog rada sistema.
Čeoni vazdušni jastuci (kod vozača
i suvozača) nisu zamena nego dopuna
upotrebi sigurnosnih pojaseva, za
koje preporučujemo da ih uvek
vezujete, kako je, u ostalom, propisano
zakonom u Evropi i većini zemalja
izvan Evropske zajednice.
U slučaju udara osoba koja nije vezala
sigurnosni pojas naglo se pomera
prema napred i može doći u dodir sa
jastukom koji je još uvek u fazi
otvaranja. U takvoj situaciji zaštita koju
pruža jastuk je narušena.
Čeoni vazdušni jastuci mogu da se ne
aktiviraju u sledećim slučajevima:
❒čeoni udari u veoma mekane
predmete, koji ne pogađaju čeoni deo
vozila (npr. udar blatobrana u ogradu
puta);
❒zabijanje vozila ispod drugih vozila ili
zaštitnih barijera (na primer ispod
kamiona ili ograde puta);
Ako se vazdušni jastuci ne aktiviraju u
gore opisanim okolnostima, uzrok je što
ne bi mogli da pruže dodatnu zaštitu u
odnosu na sigurnosne pojaseve tako
da bi njihovo aktiviranje bilo nepoželjno.Izostanak aktiviranja u tim slučajevima,
međutim, nije pokazatelj neispravnosti
sistema.
Čeoni vazdušni jastuk na strani
vozača
Čini ga jastuk sa trenutnim
napumpavanjem smešten u
odgovarajuću šupljinu u sredini volana
Sl. 83.
Čeoni vazdušni jastuk na strani
suvozača
Čini ga jastuk sa trenutnim
napumpavanjem smešten u
odgovarajuću šupljinu u komandnoj
tabli Sl. 84i ima veću zapreminu nego
onaj na strani vozača .
Čeoni vazdušni jastuk na strani
suvozača i sedišta za decu
Dečija sedišta koja se ugrađuju
suprotno od smera kretanjaNE
ugrađuju se na prednje sedište kada
postoji aktivan vazdušni jastuk
suvozača, jer bi aktiviranje vazdušnog
jastuka u slučaju udara moglo naneti
smrtonosne povrede detetu koje se
prevozi.
PoštujteUVEKpreporuke na etiketi
koja se nalazi na štitniku za sunce
sa strane suvozača Sl. 85.
Vazdušni jastuk za kolena na strani
vozača
(ako postoji)
Nalazi se u odgovarajućoj šupljini ispod
instrument table i pokriven je
odgovarajućim prekirvačem Sl. 86.
Pruža dodatni zaštitu u slučaju čeonog
sudara.
83F1B0125C
84F1B0126C
102
BEZBEDNOST
