2017 FIAT 500X Knjižica za upotrebu i održavanje (in Serbian)

Otključavanje vrata spolja
Pritisnite tasterna ključu ili ubacite
njegov metalni deo u bravu vrata sa
strane vozača i okrenite ga.
KEYLESS ENTRY (ULAZ
BEZ KLJUČA)
(ako postoji)
3)
Sistem Keyless Entry može da
detektuje prisustvo elektronskog ključa
u blizini vrata i prtljažnika.
Sistem omogućava otključavanje/
zaključavanje vrata (ili vrata prtljažnika)
bez pritiska na tastera na elektronskom
ključu.
Ako sistem identifikuje kao validan
elektronski ključ koji je iznet iz vozila,
dovoljno je da onaj ko ima ključ uhvati
jednu od kvaka na prednjim vratima
da bi se alarm deaktivirao i da bi se
odblokirao mehanizam otvaranja vrata i
prtljažnika.
Gde postoji ova funkcija, ako uhvatite
kvaku vrata sa strane vozača, moguće
je otključati samo ta vrata ili sva vrata
u zavisnosti od podešavanja u meniju
displeja ili u sistemuUconnect™.
Zaključavanje vrata
Da bi se vrata zaključala, postupite na
sledeći način:
❒Proverite da li kod sebe imate
elektronski ključ i da li se nalazite u
blizini kvake vrata sa strane vozača ili
suvozača;
❒pritisnite taster "zaključavanje vrata"
A Sl. 10 koji se nalazi na kvaki: tako
će se zaključati sva vrata kao i
prtljažnik. Zaključavanjem vrata se
aktivira i alarm (ako postoji).
UPOZORENJE Nakon pritiska na taster
"zaključavanje vrata" neophodno je
sačekati 2 sekunda pre nego što opet
bude moguće otključati vrata putem
kvake. Povlačenjem kvake vrata u roku
od 2 sekunde od zaključavanje je
stoga moguće proveriti da li su vrata
pravilno zatvorena i da se slučajno
ponovo ne otvore.UPOZORENJE Nemojte istovremeno
zaključavati i otključavati vrata
povlačenjem kvake (videti Sl. 11).
Vanredno otvaranje vrata sa strane
vozača
Ako elektronski ključ ne funkcioniše (na
primer ako se baterija elektronskog
ključa ispraznila) ili ako se ispraznio
akumulator, moguće je upotrebiti
metalni deo za vanredno otvaranje koji
se nalazi u unutrašnjosti ključa, da bi se
otključala vrata na strani vozača.
Za izvlačenje metalnog dela, postupite
na sledeći način:
❒delovati na uređaj A Sl. 12 i izvući ka
spolja metalni deo B;
❒ubacite metalni deo u bravu vrata sa
strane vozača i okrenite ga da bi se
vrata otključala.
10F1B0063C
11F1B0251C
15

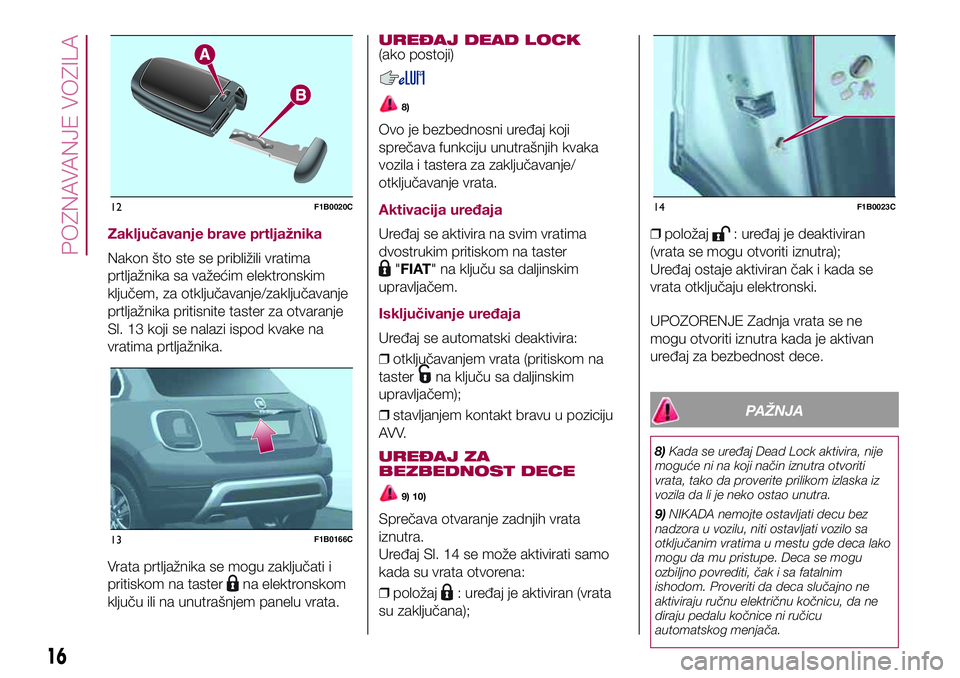

Zaključavanje brave prtljažnika
Nakon što ste se približili vratima
prtljažnika sa važećim elektronskim
ključem, za otključavanje/zaključavanje
prtljažnika pritisnite taster za otvaranje
Sl. 13 koji se nalazi ispod kvake na
vratima prtljažnika.
Vrata prtljažnika se mogu zaključati i
pritiskom na taster
na elektronskom
ključu ili na unutrašnjem panelu vrata.
UREĐAJ DEAD LOCK(ako postoji)
8)
Ovo je bezbednosni uređaj koji
sprečava funkciju unutrašnjih kvaka
vozila i tastera za zaključavanje/
otključavanje vrata.
Aktivacija uređaja
Uređaj se aktivira na svim vratima
dvostrukim pritiskom na taster
"FIAT" na ključu sa daljinskim
upravljačem.
Isključivanje uređaja
Uređaj se automatski deaktivira:
❒otključavanjem vrata (pritiskom na
taster
na ključu sa daljinskim
upravljačem);
❒stavljanjem kontakt bravu u poziciju
AVV.
UREĐAJ ZA
BEZBEDNOST DECE
9) 10)
Sprečava otvaranje zadnjih vrata
iznutra.
Uređaj Sl. 14 se može aktivirati samo
kada su vrata otvorena:
❒položaj
: uređaj je aktiviran (vrata
su zaključana);❒položaj
: uređaj je deaktiviran
(vrata se mogu otvoriti iznutra);
Uređaj ostaje aktiviran čak i kada se
vrata otključaju elektronski.
UPOZORENJE Zadnja vrata se ne
mogu otvoriti iznutra kada je aktivan
uređaj za bezbednost dece.
PAŽNJA
8)Kada se uređaj Dead Lock aktivira, nije
moguće ni na koji način iznutra otvoriti
vrata, tako da proverite prilikom izlaska iz
vozila da li je neko ostao unutra.
9)NIKADA nemojte ostavljati decu bez
nadzora u vozilu, niti ostavljati vozilo sa
otključanim vratima u mestu gde deca lako
mogu da mu pristupe. Deca se mogu
ozbiljno povrediti, čak i sa fatalnim
ishodom. Proveriti da deca slučajno ne
aktiviraju ručnu električnu kočnicu, da ne
diraju pedalu kočnice ni ručicu
automatskog menjača.
12F1B0020C
13F1B0166C
14F1B0023C
16
POZNAVANJE VOZILA

10)Uvek koristite ovaj uređaj prilikom
prevoza dece. Nakon što je uređaj aktiviran
i na jednim i na drugim zadnjim vratima,
proverite aktivaciju delovanjem na
unutrašnju kvaku za otvaranje vrata.
PAŽNJA
2)Proverite da li prilikom zatvaranja vrata ili
prtljažnika kod sebe imate ključeve da ne
biste zaključali ključeve u vozilu. Ako
ključevi ostanu zaključani u vozilu, mogu se
izvaditi samo upotrebom drugih ključeva
istog vozila.
3)Funkcionisanje sistema prepoznavanja
zavisi od raznih faktora, kao što su na
primer, eventualna interferencija sa
elektromagnetnim talasima koje emituju
spoljni izvori (npr. mobilni telefoni),
napunjenost baterije elektronskog ključa i
prisustvo metalnih predmeta u blizini ključa
ili vozila. U ovim slučajevima je moguće
otključati vrata upotrebom metalnog dela
koji se nalazi u unutrašnjosti elektronskog
ključa (videti opis na sledećim stranicama).

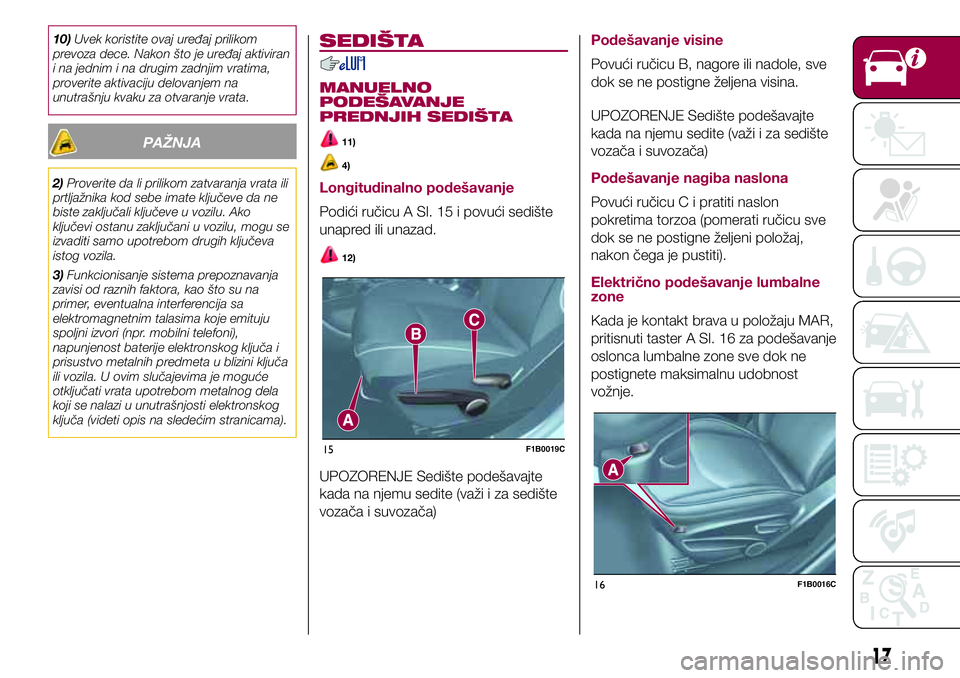

SEDIŠTA
MANUELNO
PODEŠAVANJE
PREDNJIH SEDIŠTA
11)
4)
Longitudinalno podešavanje
Podići ručicu A Sl. 15 i povući sedište
unapred ili unazad.
12)
UPOZORENJE Sedište podešavajte
kada na njemu sedite (važi i za sedište
vozača i suvozača)
Podešavanje visine
Povući ručicu B, nagore ili nadole, sve
dok se ne postigne željena visina.
UPOZORENJE Sedište podešavajte
kada na njemu sedite (važi i za sedište
vozača i suvozača)
Podešavanje nagiba naslona
Povući ručicu C i pratiti naslon
pokretima torzoa (pomerati ručicu sve
dok se ne postigne željeni položaj,
nakon čega je pustiti).
Električno podešavanje lumbalne
zone
Kada je kontakt brava u položaju MAR,
pritisnuti taster A Sl. 16 za podešavanje
oslonca lumbalne zone sve dok ne
postignete maksimalnu udobnost
vožnje.
15F1B0019C
16F1B0016C
17

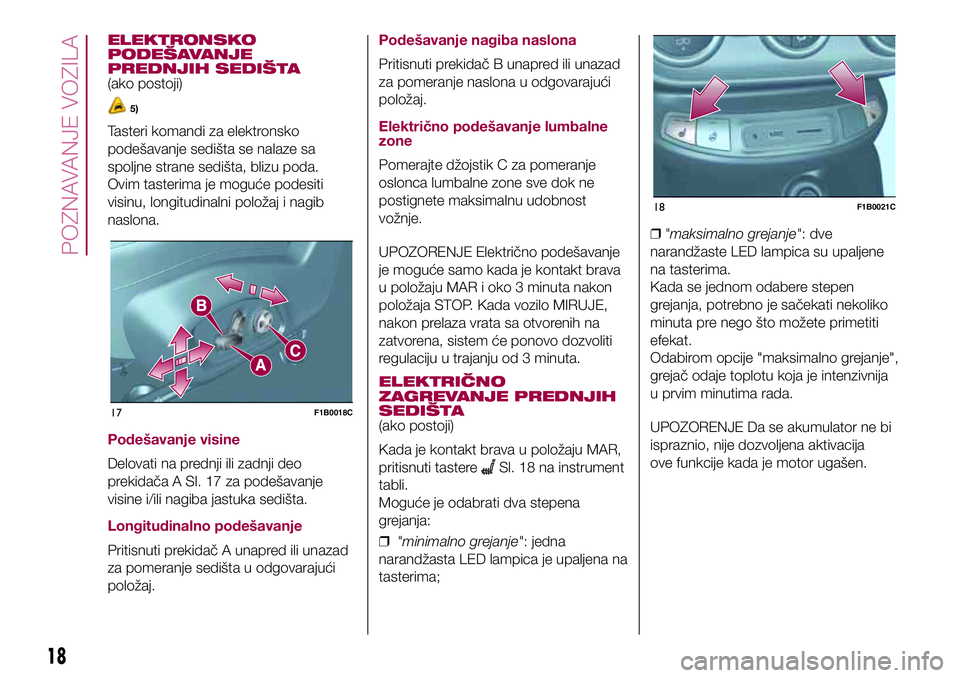

ELEKTRONSKO
PODEŠAVANJE
PREDNJIH SEDIŠTA
(ako postoji)
5)
Tasteri komandi za elektronsko
podešavanje sedišta se nalaze sa
spoljne strane sedišta, blizu poda.
Ovim tasterima je moguće podesiti
visinu, longitudinalni položaj i nagib
naslona.
Podešavanje visine
Delovati na prednji ili zadnji deo
prekidača A Sl. 17 za podešavanje
visine i/ili nagiba jastuka sedišta.
Longitudinalno podešavanje
Pritisnuti prekidač A unapred ili unazad
za pomeranje sedišta u odgovarajući
položaj.
Podešavanje nagiba naslona
Pritisnuti prekidač B unapred ili unazad
za pomeranje naslona u odgovarajući
položaj.
Električno podešavanje lumbalne
zone
Pomerajte džojstik C za pomeranje
oslonca lumbalne zone sve dok ne
postignete maksimalnu udobnost
vožnje.
UPOZORENJE Električno podešavanje
je moguće samo kada je kontakt brava
u položaju MAR i oko 3 minuta nakon
položaja STOP. Kada vozilo MIRUJE,
nakon prelaza vrata sa otvorenih na
zatvorena, sistem će ponovo dozvoliti
regulaciju u trajanju od 3 minuta.
ELEKTRIČNO
ZAGREVANJE PREDNJIH
SEDIŠTA
(ako postoji)
Kada je kontakt brava u položaju MAR,
pritisnuti tastere
Sl. 18 na instrument
tabli.
Moguće je odabrati dva stepena
grejanja:
❒"minimalno grejanje": jedna
narandžasta LED lampica je upaljena na
tasterima;❒"maksimalno grejanje": dve
narandžaste LED lampica su upaljene
na tasterima.
Kada se jednom odabere stepen
grejanja, potrebno je sačekati nekoliko
minuta pre nego što možete primetiti
efekat.
Odabirom opcije "maksimalno grejanje",
grejač odaje toplotu koja je intenzivnija
u prvim minutima rada.
UPOZORENJE Da se akumulator ne bi
ispraznio, nije dozvoljena aktivacija
ove funkcije kada je motor ugašen.
17F1B0018C
18F1B0021C
18
POZNAVANJE VOZILA

6)
❒skinuti policu iznad prtljažnika;
❒spustiti do kraja naslon za glavu
zadnjeg sedišta;
❒pomerite u stranu sigurnosni pojas
proveravajući da je traka potpuno ravna
i da nije presavijena;
❒delujte na uređaj za otkačinjanje A Sl.
19 za obaranje naslona sedišta u željeni
položaj. Kada otkačite, pojaviće se
crvena crta. Pridržavajte naslon dok ga
spuštate.
Vraćanje naslona u standardni
položaj
Premestiti sa strane sigurnosne
pojaseve i proverite da li su sasvim
izvučeni bez uvrnuća;Podignite naslone gurajući ih unazad,
sve dok ne čujete klik na oba spojna
mehanizma. Pogledati da li su nestali
crvene crte sa mesta za otkačinjanje A
Sl. 19. Crvene crte ukazuju da sedište
nije pričvršćeno.
PAŽNJA
11)Svako podešavanje treba vršiti
isključivo kada vozilo miruje.
12)Nakon puštanja ručice za podešavanje,
proverite da li sedište čvrsto fiksirano za
šine, pokušajte da ga pomerite napred
i nazad. Ako sedišta nisu fiksirana, mogu se
iznenada pomeriti što može dovesti do
gubitka kontrole nad vozilom.
13)Proverite dali su nasloni pravilno
zakačeni sa obe strane (crveni urezi se ne
vide) da u slučaju naglog kočenja ne bi
poleteli unapred i povredili putnike.
PAŽNJA
4)Tekstilne presvlake sedišta su
predviđene da dugo izdrže neoštećena
prilikom uobičajenog korišćenja vozila. U
svakom slučaju je neophodno izbeći da
dodaci garderobi kao što su metalne
kopče, dugmad, čičak trake i slično, budu
u intenzivnom kontaktu sa presvlakama,
jer se vlakna u dodiru sa njima pod
pritiskom mogu prekinuti i presvlake se
mogu oštetiti.5)Nemojte stavljati predmete ispod sedišta
koje se elektronski podešava i nemojte
blokirati njegovo kretanje jer se tako mogu
oštetiti komande. Tekstilne presvlake
sedišta su predviđene da dugo izdrže
neoštećena prilikom uobičajenog korišćenja
vozila. U svakom slučaju je neophodno
izbeći da dodaci garderobi kao što su
metalne kopče, dugmad, čičak trake
i slično, budu u intenzivnom kontaktu sa
presvlakama, jer se vlakna u dodiru sa
njima pod pritiskom mogu prekinuti i
presvlake se mogu oštetiti. Mogu ograničiti
kretanje sedišta.
6)Pre obaranja naslona sklonite sve
predmete koji se nalaze na sedištu.
19F1B0027C
19

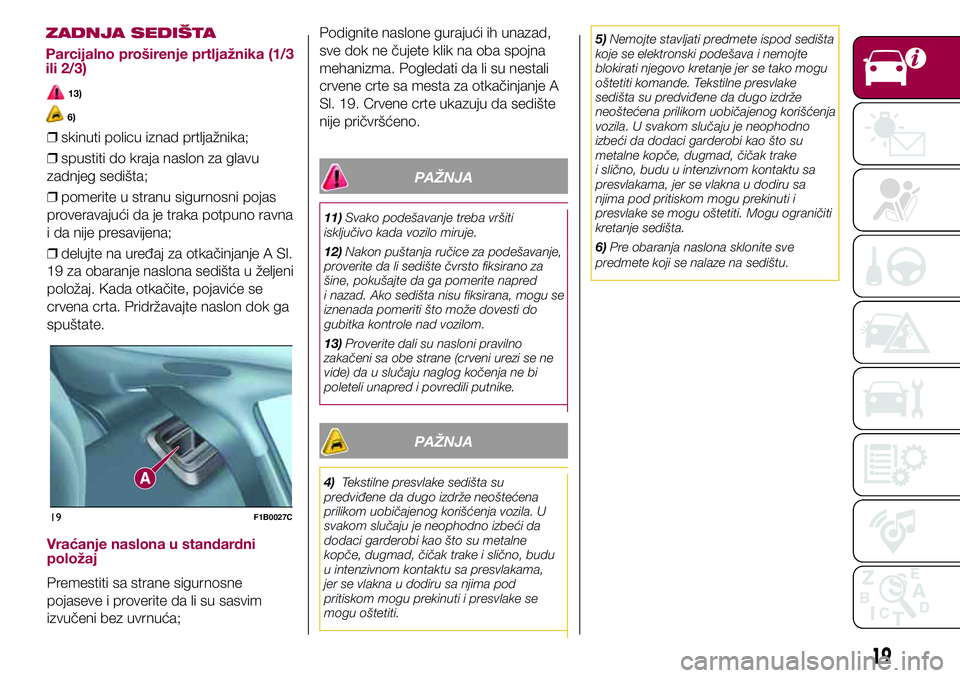

ZADNJA SEDIŠTA
Parcijalno proširenje prtljažnika (1/3
ili 2/3)
13)

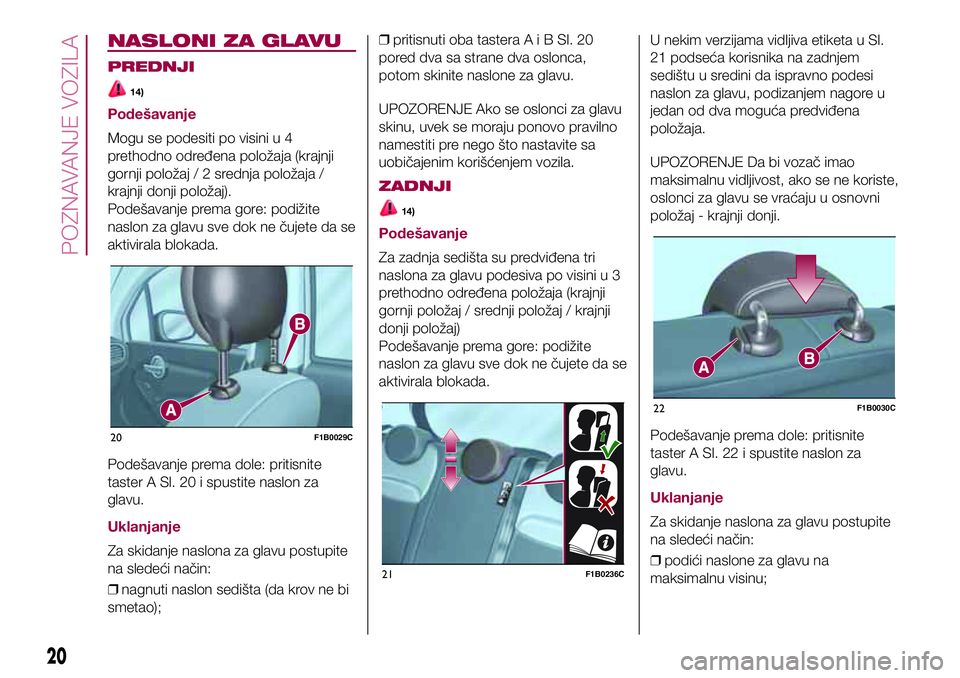

NASLONI ZA GLAVU
PREDNJI
14)
Podešavanje
Mogu se podesiti po visini u 4
prethodno određena položaja (krajnji
gornji položaj/2srednja položaja /
krajnji donji položaj).
Podešavanje prema gore: podižite
naslon za glavu sve dok ne čujete da se
aktivirala blokada.
Podešavanje prema dole: pritisnite
taster A Sl. 20 i spustite naslon za
glavu.
Uklanjanje
Za skidanje naslona za glavu postupite
na sledeći način:
❒nagnuti naslon sedišta (da krov ne bi
smetao);❒pritisnuti oba tasteraAiBSl.20
pored dva sa strane dva oslonca,
potom skinite naslone za glavu.
UPOZORENJE Ako se oslonci za glavu
skinu, uvek se moraju ponovo pravilno
namestiti pre nego što nastavite sa
uobičajenim korišćenjem vozila.
ZADNJI
14)
Podešavanje
Za zadnja sedišta su predviđena tri
naslona za glavu podesiva po visini u 3
prethodno određena položaja (krajnji
gornji položaj / srednji položaj / krajnji
donji položaj)
Podešavanje prema gore: podižite
naslon za glavu sve dok ne čujete da se
aktivirala blokada.U nekim verzijama vidljiva etiketa u Sl.
21 podseća korisnika na zadnjem
sedištu u sredini da ispravno podesi
naslon za glavu, podizanjem nagore u
jedan od dva moguća predviđena
položaja.
UPOZORENJE Da bi vozač imao
maksimalnu vidljivost, ako se ne koriste,
oslonci za glavu se vraćaju u osnovni
položaj - krajnji donji.
Podešavanje prema dole: pritisnite
taster A Sl. 22 i spustite naslon za
glavu.
Uklanjanje
Za skidanje naslona za glavu postupite
na sledeći način:
❒podići naslone za glavu na
maksimalnu visinu;
20F1B0029C
21F1B0236C
22F1B0030C
20
POZNAVANJE VOZILA

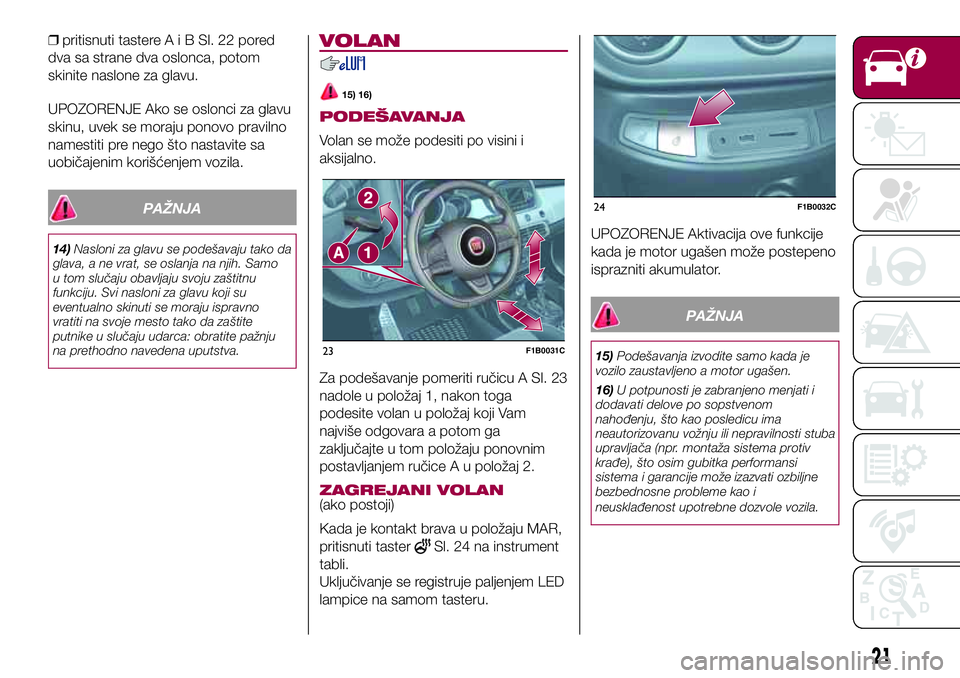

❒pritisnuti tastereAiBSl.22pored
dva sa strane dva oslonca, potom
skinite naslone za glavu.
UPOZORENJE Ako se oslonci za glavu
skinu, uvek se moraju ponovo pravilno
namestiti pre nego što nastavite sa
uobičajenim korišćenjem vozila.
PAŽNJA
14)Nasloni za glavu se podešavaju tako da
glava, a ne vrat, se oslanja na njih. Samo
u tom slučaju obavljaju svoju zaštitnu
funkciju. Svi nasloni za glavu koji su
eventualno skinuti se moraju ispravno
vratiti na svoje mesto tako da zaštite
putnike u slučaju udarca: obratite pažnju
na prethodno navedena uputstva.
VOLAN
15) 16)
PODEŠAVANJA
Volan se može podesiti po visini i
aksijalno.
Za podešavanje pomeriti ručicu A Sl. 23
nadole u položaj 1, nakon toga
podesite volan u položaj koji Vam
najviše odgovara a potom ga
zaključajte u tom položaju ponovnim
postavljanjem ručice A u položaj 2.
ZAGREJANI VOLAN(ako postoji)
Kada je kontakt brava u položaju MAR,
pritisnuti taster
Sl. 24 na instrument
tabli.
Uključivanje se registruje paljenjem LED
lampice na samom tasteru.UPOZORENJE Aktivacija ove funkcije
kada je motor ugašen može postepeno
isprazniti akumulator.
PAŽNJA
15)Podešavanja izvodite samo kada je
vozilo zaustavljeno a motor ugašen.
16)U potpunosti je zabranjeno menjati i
dodavati delove po sopstvenom
nahođenju, što kao posledicu ima
neautorizovanu vožnju ili nepravilnosti stuba
upravljača (npr. montaža sistema protiv
krađe), što osim gubitka performansi
sistema i garancije može izazvati ozbiljne
bezbednosne probleme kao i
neusklađenost upotrebne dozvole vozila.23F1B0031C
24F1B0032C
21

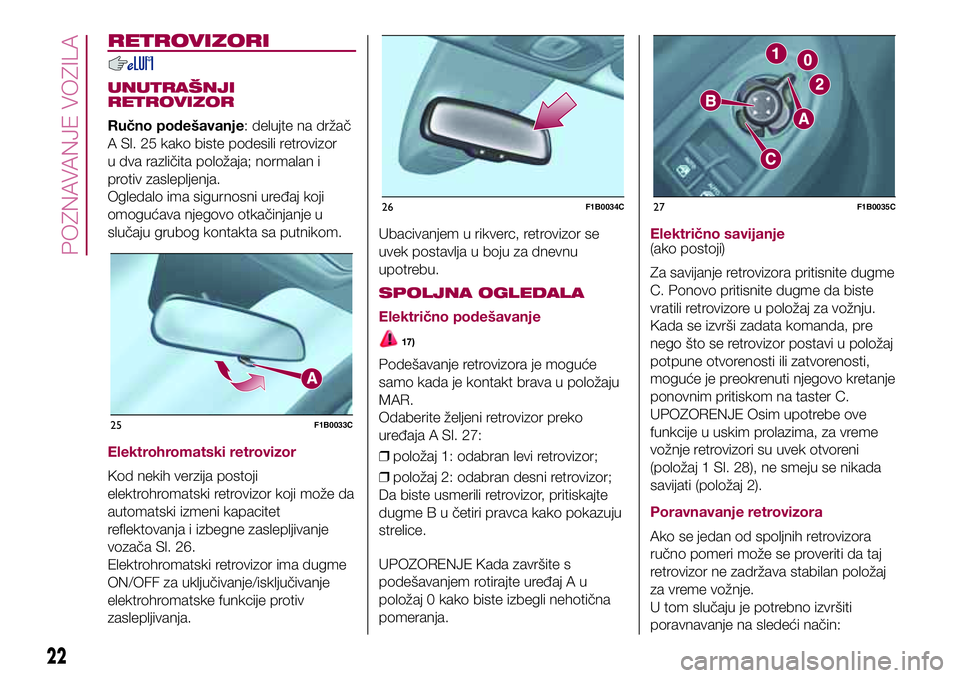

RETROVIZORI
UNUTRAŠNJI
RETROVIZOR
Ručno podešavanje: delujte na držač
A Sl. 25 kako biste podesili retrovizor
u dva različita položaja; normalan i
protiv zaslepljenja.
Ogledalo ima sigurnosni uređaj koji
omogućava njegovo otkačinjanje u
slučaju grubog kontakta sa putnikom.
Elektrohromatski retrovizor
Kod nekih verzija postoji
elektrohromatski retrovizor koji može da
automatski izmeni kapacitet
reflektovanja i izbegne zaslepljivanje
vozača Sl. 26.
Elektrohromatski retrovizor ima dugme
ON/OFF za uključivanje/isključivanje
elektrohromatske funkcije protiv
zaslepljivanja.Ubacivanjem u rikverc, retrovizor se
uvek postavlja u boju za dnevnu
upotrebu.
SPOLJNA OGLEDALA
Električno podešavanje
17)
Podešavanje retrovizora je moguće
samo kada je kontakt brava u položaju
MAR.
Odaberite željeni retrovizor preko
uređaja A Sl. 27:
❒položaj 1: odabran levi retrovizor;
❒položaj 2: odabran desni retrovizor;
Da biste usmerili retrovizor, pritiskajte
dugme B u četiri pravca kako pokazuju
strelice.
UPOZORENJE Kada završite s
podešavanjem rotirajte uređaj A u
položaj 0 kako biste izbegli nehotična
pomeranja.
Električno savijanje(ako postoji)
Za savijanje retrovizora pritisnite dugme
C. Ponovo pritisnite dugme da biste
vratili retrovizore u položaj za vožnju.
Kada se izvrši zadata komanda, pre
nego što se retrovizor postavi u položaj
potpune otvorenosti ili zatvorenosti,
moguće je preokrenuti njegovo kretanje
ponovnim pritiskom na taster C.
UPOZORENJE Osim upotrebe ove
funkcije u uskim prolazima, za vreme
vožnje retrovizori su uvek otvoreni
(položaj 1 Sl. 28), ne smeju se nikada
savijati (položaj 2).
Poravnavanje retrovizora
Ako se jedan od spoljnih retrovizora
ručno pomeri može se proveriti da taj
retrovizor ne zadržava stabilan položaj
za vreme vožnje.
U tom slučaju je potrebno izvršiti
poravnavanje na sledeći način:
25F1B0033C
26F1B0034C27F1B0035C
22
POZNAVANJE VOZILA
